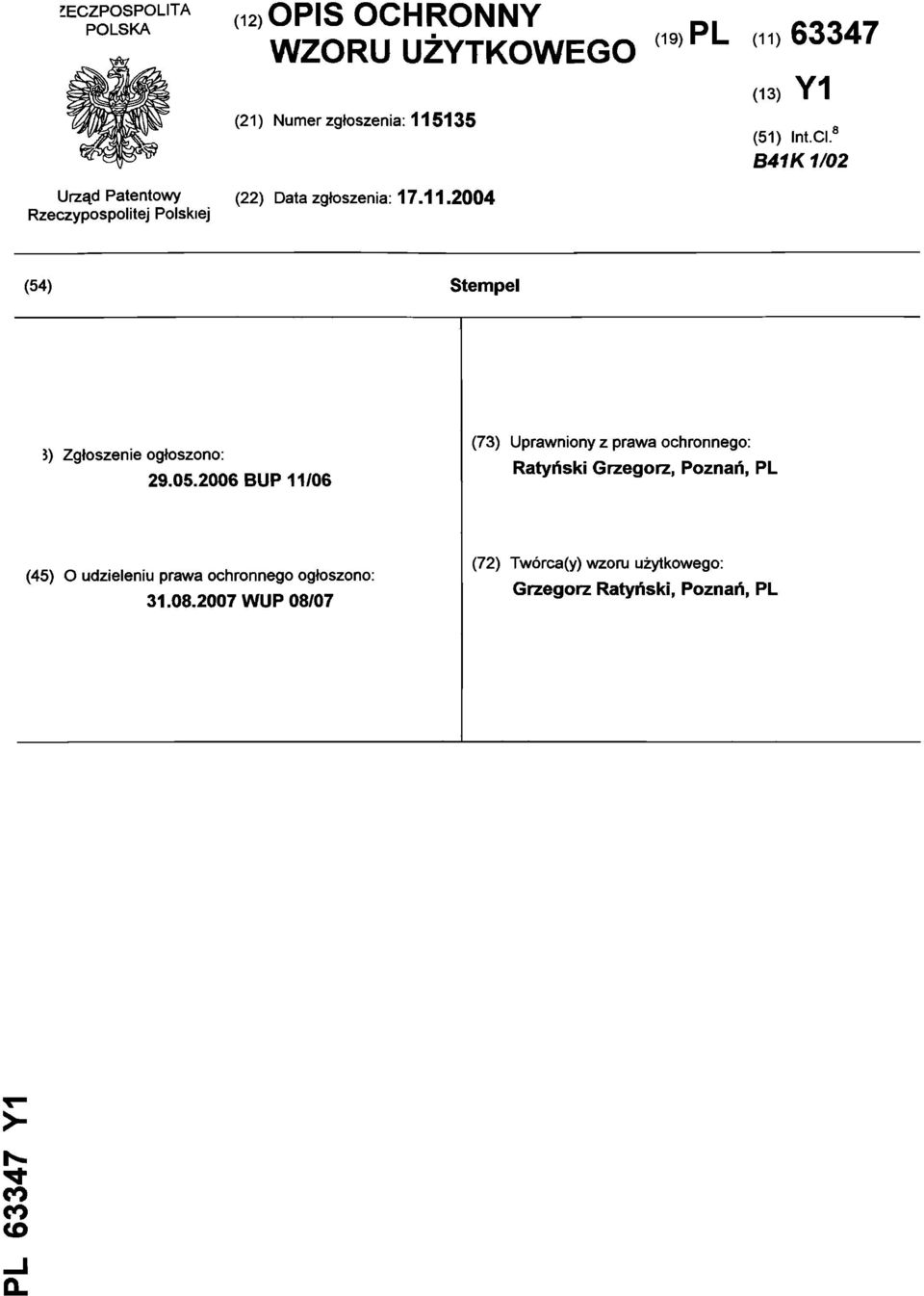

1 RZECZPOSPOLITA POLSKA d2) OPIS OCHRONNY p WZORU UŻYTKOWEGO (9) (11 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY (13) Y1 (51) Int.CI. B41K 1/02 ( ) (54) Stempel (43) Zgłoszenie ogłoszono: BUP 11/06 (73) Uprawniony z prawa ochronnego: Ratyński Grzegorz, Poznań, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/07 (72) Twórca(y) wzoru użytkowego: Grzegorz Ratyński, Poznań, PL ^t CD

2 :eczpospolita POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY p WZORU UŻYTKOWEGO (19) L (11) (13) Y (21) Numer zgłoszenia: (51) Int.CI. B41K 1/02 (22) Data zgłoszenia: (54) Stempel 5) Zgłoszenie ogłoszono: BUP 11/06 (73) Uprawniony z prawa ochronnego: Ratyński Grzegorz, Poznań, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/07 (72) Twórca(y) wzoru użytkowego: Grzegorz Ratyński, Poznań, PL >- i*- ^-

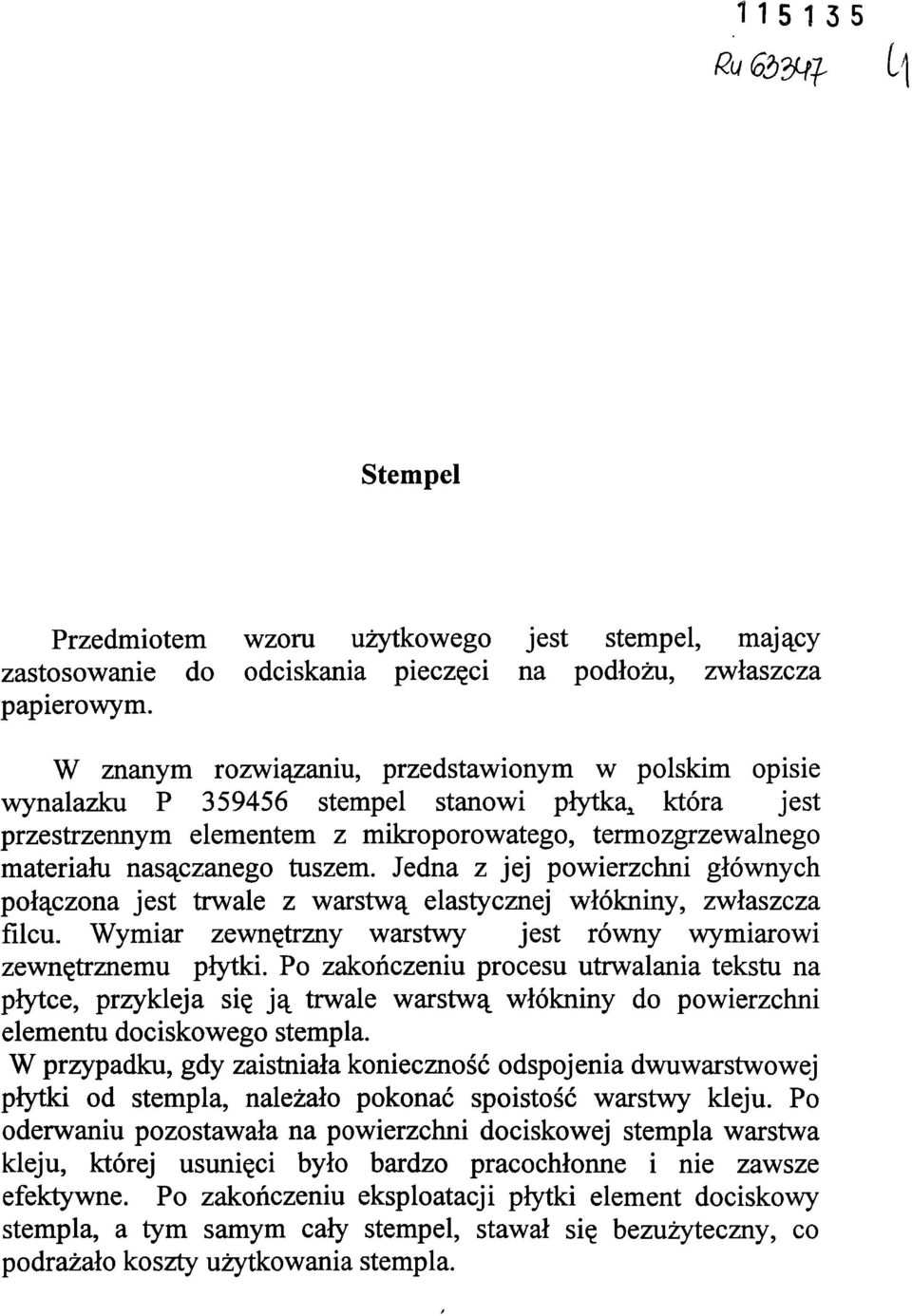

3 Stempel Przedmiotem wzoru użytkowego jest stempel, mający zastosowanie do odciskania pieczęci na podłożu, zwłaszcza papierowym. W znanym rozwiązaniu, przedstawionym w polskim opisie wynalazku P stempel stanowi płytkaa która jest przestrzennym elementem z mikroporowatego, termozgrzewalnego materiału nasączanego tuszem. Jedna z jej powierzchni głównych połączona jest trwale z warstwą elastycznej włókniny, zwłaszcza filcu. Wymiar zewnętrzny warstwy jest równy wymiarowi zewnętrznemu płytki. Po zakończeniu procesu utrwalania tekstu na płytce, przykleja się ją trwale warstwą włókniny do powierzchni elementu dociskowego stempla. W przypadku, gdy zaistniała konieczność odspojenia dwuwarstwowej płytki od stempla, należało pokonać spoistość warstwy kleju. Po oderwaniu pozostawała na powierzchni dociskowej stempla warstwa kleju, której usunięci było bardzo prachłonne i nie zawsze efektywne. Po zakończeniu eksploatacji płytki element dociskowy stempla, a tym samym cały stempel, stawał się bezużyteczny, podrażało koszty użytkowania stempla.

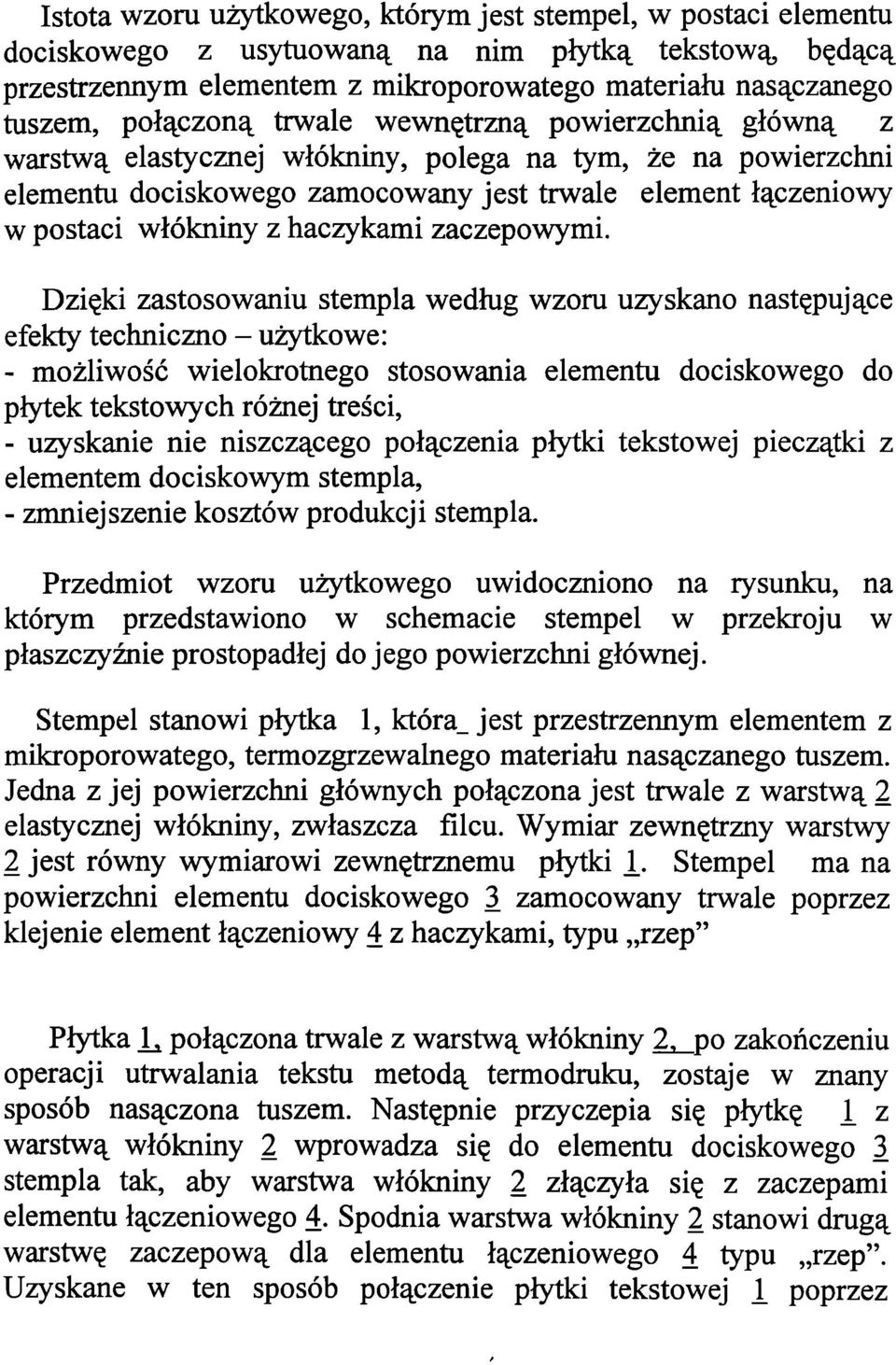

4 Istota wzoru użytkowego, którym jest stempel, w postaci elementu dociskowego z usytuowaną na nim płytką tekstową będącą przestrzennym elementem z mikroporowatego materiału nasączanego tuszem, połączoną trwale wewnętrzną powierzchnią główną z warstwą elastycznej włókniny, polega na tym, że na powierzchni elementu dociskowego zamowany jest trwale element łączeniowy w postaci włókniny z haczykami zaczepowymi. Dzięki zastosowaniu stempla według wzoru uzyskano następujące efekty techniczno - użytkowe: - możliwość wielokrotnego stosowania elementu dociskowego do płytek tekstowych różnej treści, - uzyskanie nie niszczącego połączenia płytki tekstowej pieczątki z elementem dociskowym stempla, - zmniejszenie kosztów produkcji stempla. Przedmiot wzoru użytkowego uwidoczniono na rysunku, na którym przedstawiono w schemacie stempel w przekroju w płaszczyźnie prostopadłej do jego powierzchni głównej. Stempel stanowi płytka 1, która_ jest przestrzennym elementem z mikroporowatego, termozgrzewalnego materiału nasączanego tuszem. Jedna z jej powierzchni głównych połączona jest trwale z warstwą 2 elastycznej włókniny, zwłaszcza filcu. Wymiar zewnętrzny warstwy 2 jest równy wymiarowi zewnętrznemu płytki L Stempel ma na powierzchni elementu dociskowego 3 zamowany trwale poprzez klejenie element łączeniowy 4 z haczykami, typu rzep" Płytka j^ połączona trwale z warstwą włókniny 2, po zakończeniu operacji utrwalania tekstu metodą termodruku, zostaje w znany sposób nasączona tuszem. Następnie przyczepia się płytkę 1 z warstwą włókniny 2 wprowadza się do elementu dociskowego 3 stempla tak, aby warstwa włókniny 2 złączyła się z zaczepami elementu łączeniowego 4. Spodnia warstwa włókniny 2 stanowi drugą warstwę zaczepową dla elementu łączeniowego 4 typu rzep". Uzyskane w ten sposób połączenie płytki tekstowej i poprzez

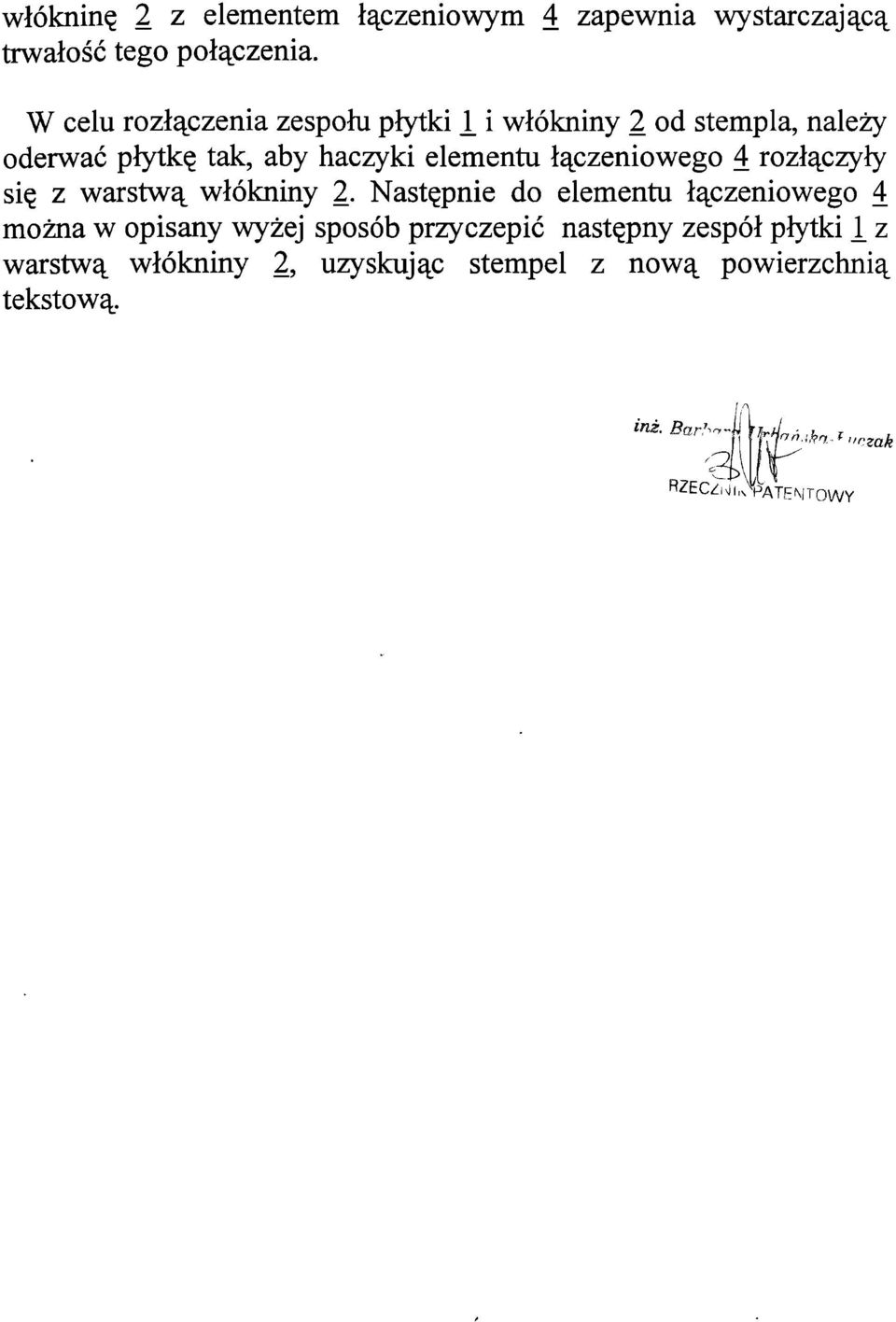

5 włókninę 2 z elementem łączeniowym 4 zapewnia wystarczającą trwałość tego połączenia. W celu rozłączenia zespołu płytki i i włókniny 2 od stempla, należy oderwać płytkę tak, aby haczyki elementu łączeniowego 4 rozłączyły się z warstwą włókniny 2. Następnie do elementu łączeniowego 4 można w opisany wyżej sposób przyczepić następny zespół płytki I z warstwą włókniny 2, uzyskując stempel z nową powierzchnią tekstową. Patentowy

6 Zastrzeżenie ochronne Stempel, w postaci elementu dociskowego z usytuowaną na nim płytką tekstową będącą przestrzennym elementem z mikroporowatego materiału nasączanego tuszem, połączoną trwale wewnętrzną powierzchnią główną z warstwą elastycznej włókniny, znamienny tym, że na powierzchni elementu dociskowego (3) zamowany jest trwale element łączeniowy (4) w postaci włókniny z haczykami zaczepowymi. ini. Barb"~\\v\rhAńrM-*>>czak s RZECZNIK PATENTOWY
