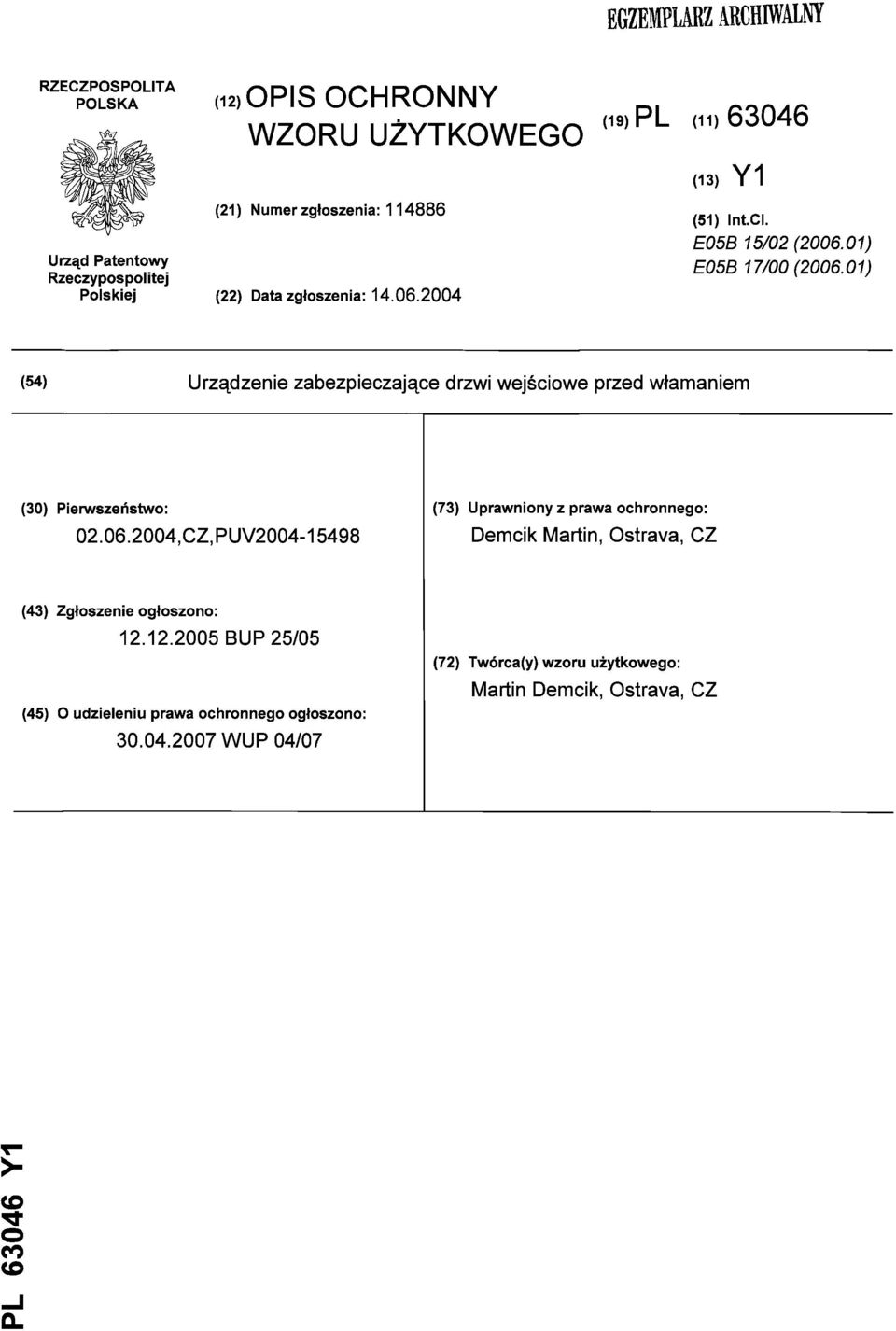

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)63046 (13) Y1 (51) IntCI. E05B 15/02 ( ) E05B 17/00( ) (54) Urządzenie zabezpieczające drzwi wejściowe przed włamaniem (30) Pierwszeństwo: ,CZ,PUV (73) Uprawniony z prawa ochronnego: Demcik Martin, Ostrava, CZ (43) Zgłoszenie ogłoszono: BUP 25/05 (72) Twórca(y) wzoru użytkowego: (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/07 Martin Demcik, Ostrava, CZ >- co co (O

2 i Qj G^o% Urządzenie zabezpieczające drzwi wejściowe przed włamaniem Przedmiotem wzoru użytkowego jest urządzenie zabezpieczające drzwi wejściowe przed uszkodzeniami dokonanymi przy użyciu siły, szczególnie chroniące przed jednoczesnym wyważeniem i wyłamaniem w okolicy zamka oraz klamki. Dotychczas najczęściej stosowanym zabezpieczeniem drzwi wejściowych przed uszkodzeniami dokonanymi przy pomocy siły, a zwłaszcza przed wyważeniem albo wyłamaniem w okolicy zamka oraz klamki były środki zabezpieczające pełniące jedną funkcję, to znaczy zabezpieczające albo przed wyważeniem albo przed wyłamaniem. Znane są zabezpieczenia w postaci tarczy, zaopatrzonej w odpowiednio rozmieszczone otwory, pokrywające się z otworem na klucz i otworem na klamkę i mocowanej do drzwi z jednej lub,

3 2 naprzeciwległe, z obu stron. W jednej z wersji tego zabezpieczenia tarcza zaopatrzona jest w kątowe zagięcie, nakładane na krawędź drzwi. Znane środki zabezpieczają drzwi tylko przeciw jednej, konkretnej metodzie otwarcia przy pomocy siły i nie dają możliwości ochrony drzwi przeciw wyważeniu i wyłamaniu jednocześnie, a takie działanie jest najczęściej spotykanym sposobem otwarcia dokonywanego przy użyciu siły przez osoby dokonujące włamania do zamkniętych pomieszczeń. Ochronę drzwi przez wyważeniem i wyłamaniem zapewniają kombinacje co najmniej dwóch środków zabezpieczających, co może być źródłem pewnych trudności i znacznych wydatków, zwłaszcza gdy ma się do dyspozycji urządzenia wytwarzane przez różnych producentów. Powyższy problem został usunięty w konstrukcji urządzenia według wzoru, zabezpieczającego drzwi wejściowe przeciw włamaniom, a szczególnie przeciw jednoczesnemu wyważaniu i wyłamaniu w miejscu zamontowania zamka drzwiowego oraz klamki. Urządzenie według wzoru stanowi tarcza zabezpieczająca z otworami, zaopatrzona we wzmocnienie zabezpieczające z przynajmniej jednym nieprzelotowym otworem gwintowanym, przeznaczonym do mocnego połączenia tarczy zabezpieczającej z wzmocnieniem zabezpieczającym za pośrednictwem śrub z płaskim łbem w ten sposób, że tarcza zabezpieczająca znajduje się naprzeciw antywłamaniowego okucia drzwiowego, przy czym ewentualna niepożądana szczelina

4 3 pomiędzy wzmocnieniem zabezpieczającym a ościeżnicą jest wypełniona przez wkładkę pośrednią, przymocowaną do wzmocnienia zabezpieczającego. Wzmocnienie może być mocowane do tarczy zabezpieczającej nie tylko przy pomocy śrub, zwłaszcza z płaskim łbem, lecz może być połączone przy pomocy nitów lub metodą spawalniczą. Urządzenie zabezpieczające według wzoru zabezpiecza drzwi wejściowe jednocześnie przeciw wyważeniu i wyłamaniu przy użyciu siły. W celu zapewnienia właściwego działania urządzenia zabezpieczającego według wzoru należy zadbać, aby pomiędzy tarczą zabezpieczającą a ościeżnicą drzwi nie było żadnych niepożądanych szczelin, które umożliwiałyby wsunięcie łomu lub innego narzędzia. Ewentualnie występującą szczelinę można zlikwidować poprzez zastosowanie wkładki pośredniej o różnych grubościach. Profile poszczególnych otworów w tarczy zabezpieczającej są przystosowane do uniwersalnego wykorzystania wraz z różnymi, istniejącymi, znanymi typami antywłamaniowych okuć drzwiowych o różnych podziałkach oraz z różnymi, występującymi na rynku odmianatfw, ościeżnic drzwiowych. W miejscu styku z płaskim łbem śruby łączącej urządzenie zabezpieczające z tarczą zabezpieczającą, w powierzchni drzwi wykonuje się odpowiednie zagłębienie, dzięki któremu pomiędzy powierzchnią

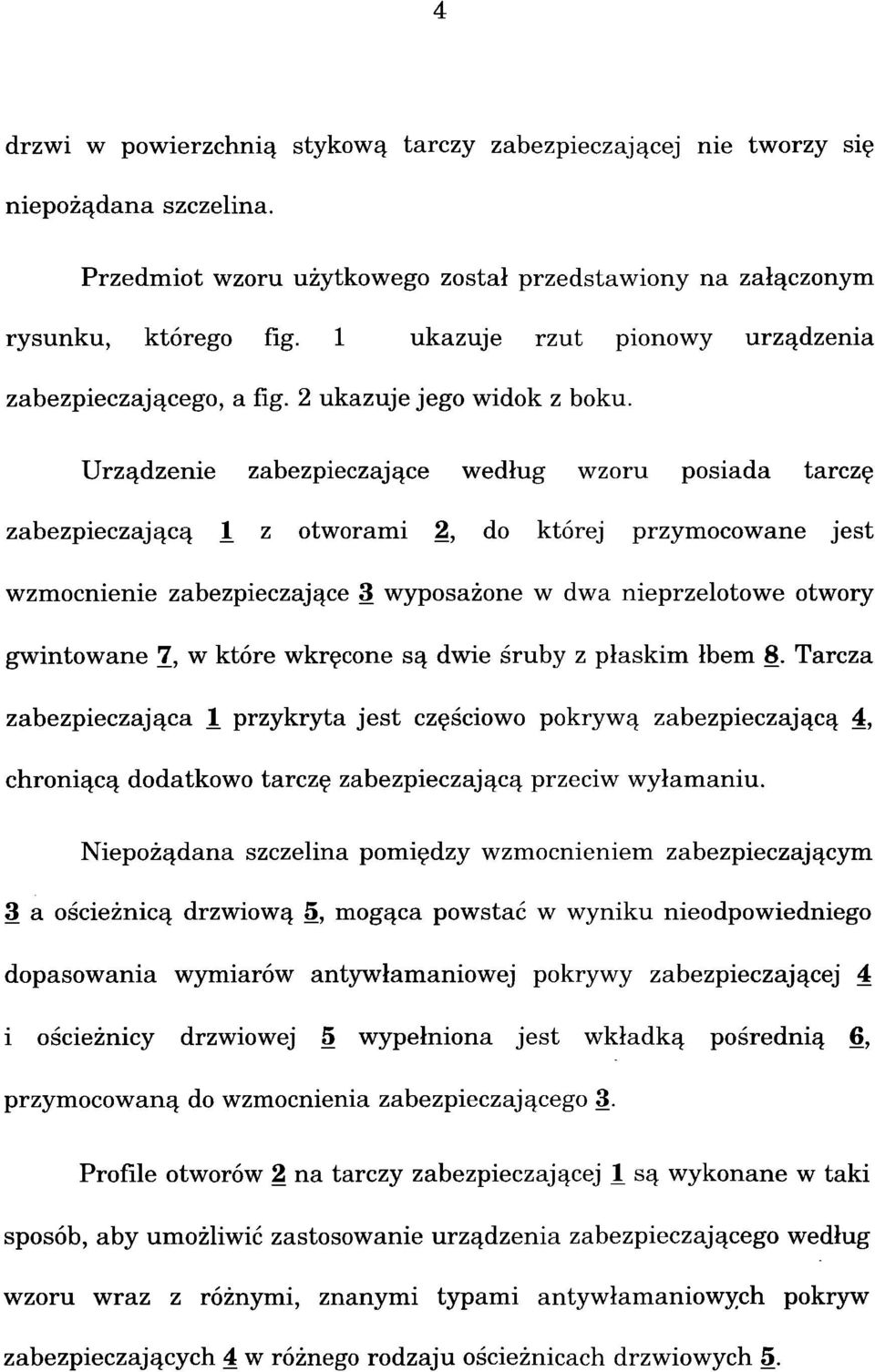

5 4 drzwi w powierzchnią stykową tarczy zabezpieczającej nie tworzy się niepożądana szczelina. Przedmiot wzoru użytkowego został przedstawiony na załączonym rysunku, którego fig. 1 ukazuje rzut pionowy urządzenia zabezpieczającego, a fig. 2 ukazuje jego widok z boku. Urządzenie zabezpieczające według wzoru posiada tarczę zabezpieczającą 1 z otworami 2, do której przymocowane jest wzmocnienie zabezpieczające 3 wyposażone w dwa nieprzelotowe otwory gwintowane 7, w które wkręcone są dwie śruby z płaskim łbem 8. Tarcza zabezpieczająca 1 przykryta jest częściowo pokrywą zabezpieczającą 4, chroniącą dodatkowo tarczę zabezpieczającą przeciw wyłamaniu. Niepożądana szczelina pomiędzy wzmocnieniem zabezpieczającym 3 a ościeżnicą drzwiową 5, mogąca powstać w wyniku nieodpowiedniego dopasowania wymiarów antywłamaniowej pokrywy zabezpieczającej 4 i ościeżnicy drzwiowej 5 wypełniona jest wkładką pośrednią 6, przymocowaną do wzmocnienia zabezpieczającego 3. Profile otworów 2 na tarczy zabezpieczającej 1 są wykonane w taki sposób, aby umożliwić zastosowanie urządzenia zabezpieczającego według wzoru wraz z różnymi, znanymi typami antywłamaniowych pokryw zabezpieczających 4 w różnego rodzaju ościeżnicach drzwiowych 5.

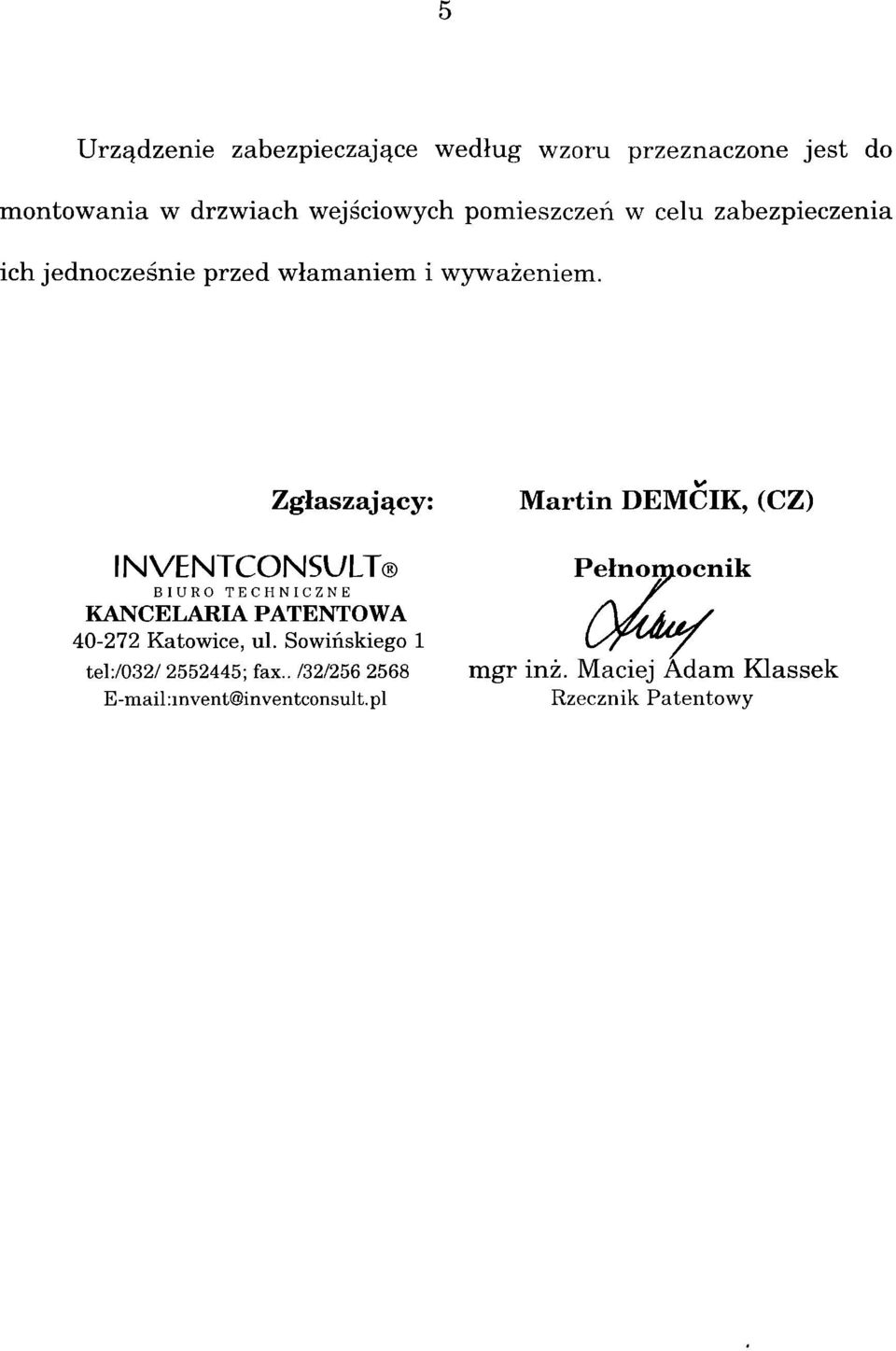

6 5 Urządzenie zabezpieczające według wzoru przeznaczone jest do montowania w drzwiach wejściowych pomieszczeń w celu zabezpieczenia ich jednocześnie przed włamaniem i wyważeniem. Zgłaszający: Martin DEMCIK, (CZ) INVENTCONSULT BIURO TECHNICZNE KANCELARIA PATENTOWA Katowice, ul. Sowińskiego 1 tel:/032/ ; fax.. /32/ invent@inventconsult. pi Pełnomocnik mgr inż. Maciej Adam Klassek Rzecznik Patentowy

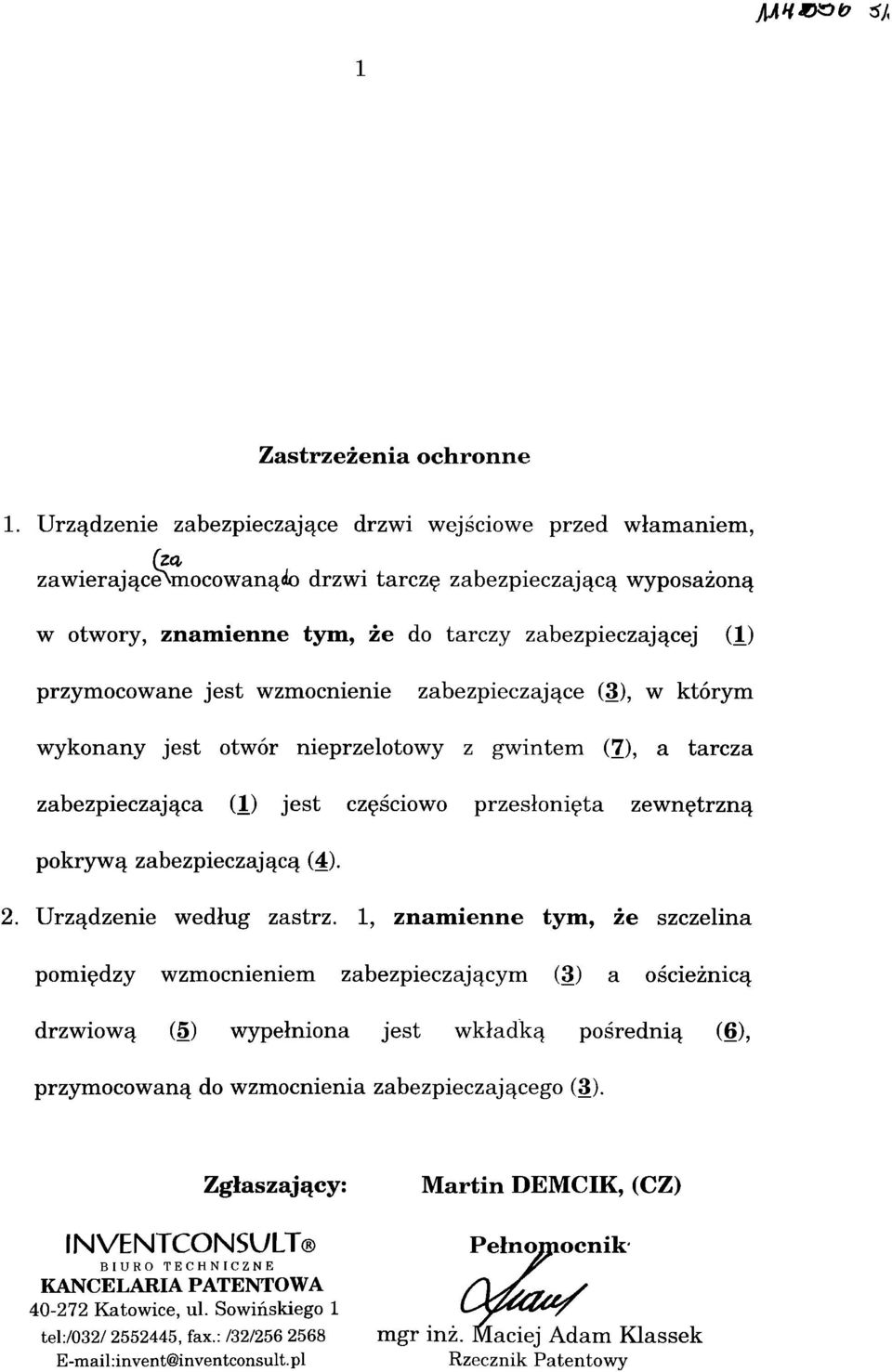

7 JiAHWb rf/ Zastrzeżenia ochronne 1. Urządzenie zabezpieczające drzwi wejściowe przed włamaniem, (za zawierające^mocowaną^o drzwi tarczę zabezpieczającą wyposażoną w otwory, znamienne tym, że do tarczy zabezpieczającej (1) przymocowane jest wzmocnienie zabezpieczające (3), w którym wykonany jest otwór nieprzelotowy z gwintem (7), a tarcza zabezpieczająca (1) jest częściowo przesłonięta zewnętrzną pokrywą zabezpieczającą (4). 2. Urządzenie według zastrz. 1, znamienne tym, że szczelina pomiędzy wzmocnieniem zabezpieczającym (3) a ościeżnicą drzwiową (5) wypełniona jest wkładką pośrednią (6), przymocowaną do wzmocnienia zabezpieczającego (3). Zgłaszający: Martin DEMCIK, (CZ) INVENTCONSULT Pełnomocnik BIURO TECHNICZNE f' KANCELARIA PATENTOWA /l^lr y Katowice, ul. Sowińskiego 1 UyMZ&f tel:/032/ , fax.: /32/ mgr inż. Maciej Adam Klassek invent@inventconsult.pl Rzecznik Patentowy

8 Fig. 1 Zgłaszający: Martin DEMCIK, (CZ) INVENTCONSWLT BIURO TECHNICZNE KANCELARIA PATENTOWA Katowice, ul. Sowińskiego 1 tel:/032/ ; fax.: /32/ invent@inventconsult.pl Pełnomocnik mgr inż. Maciej Adam Klassek Rzecznik Patentowy

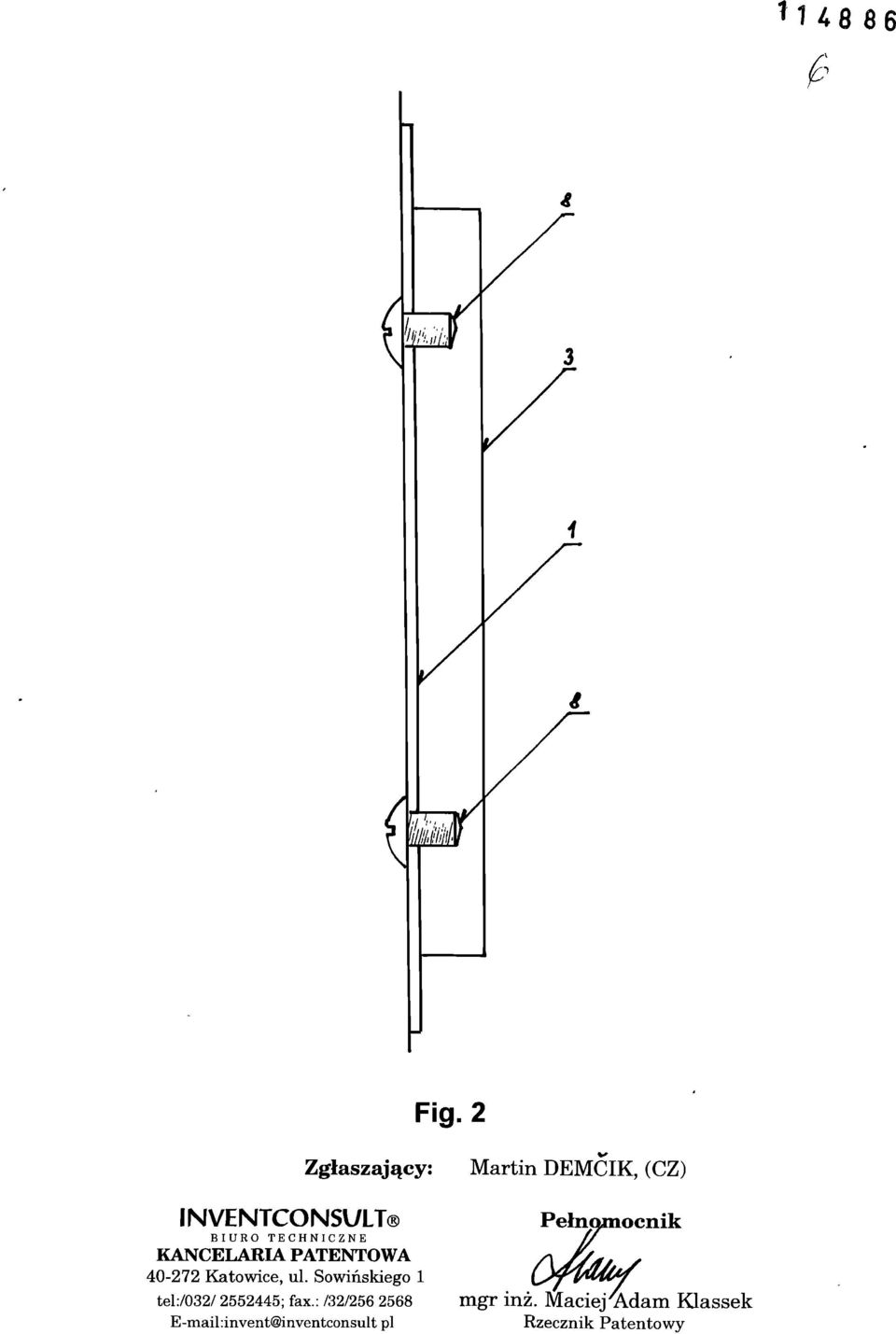

9 łu886 0 MM Fig. 2 Zgłaszający: IfWENTCONSWLT BIURO TECHNICZNE KANCELARIA PATENTOWA Katowice, ul. Sowińskiego 1 tel:/032/ ; fax.: /32/ invent@inventconsult pi Martin DEMCIK, (CZ) Pełnomocnik mgr inż. Maciej'Adam Klassek Rzecznik Patentowy
