SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 454-3

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania SST Zakres robót objętych SST Drobne elementy ślusarskie w budynku Materiały Ogólne wymagania dotyczące materiałów Zastosowane materiały Ślusarka aluminiowa Stal Powłoki malarskie Okucia Składowanie materiałów i konstrukcji Badania na budowie SPRZĘT Ogólne wymagania dotyczące sprzętu TRANSPORT Ogólne wymagania dotyczące transportu Warunki szczególne WYKONANIE ROBÓT Ogólne zasady wykonania robót KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót OBMIAR ROBÓT Ogólne zasady obmiaru robót ODBIÓR ROBÓT Ogólne zasady odbioru robót PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE... 6 Przebudowa Urzędu Pocztowego 1 przy ul. Świętokrzyskiej 31/33 w Warszawie 2

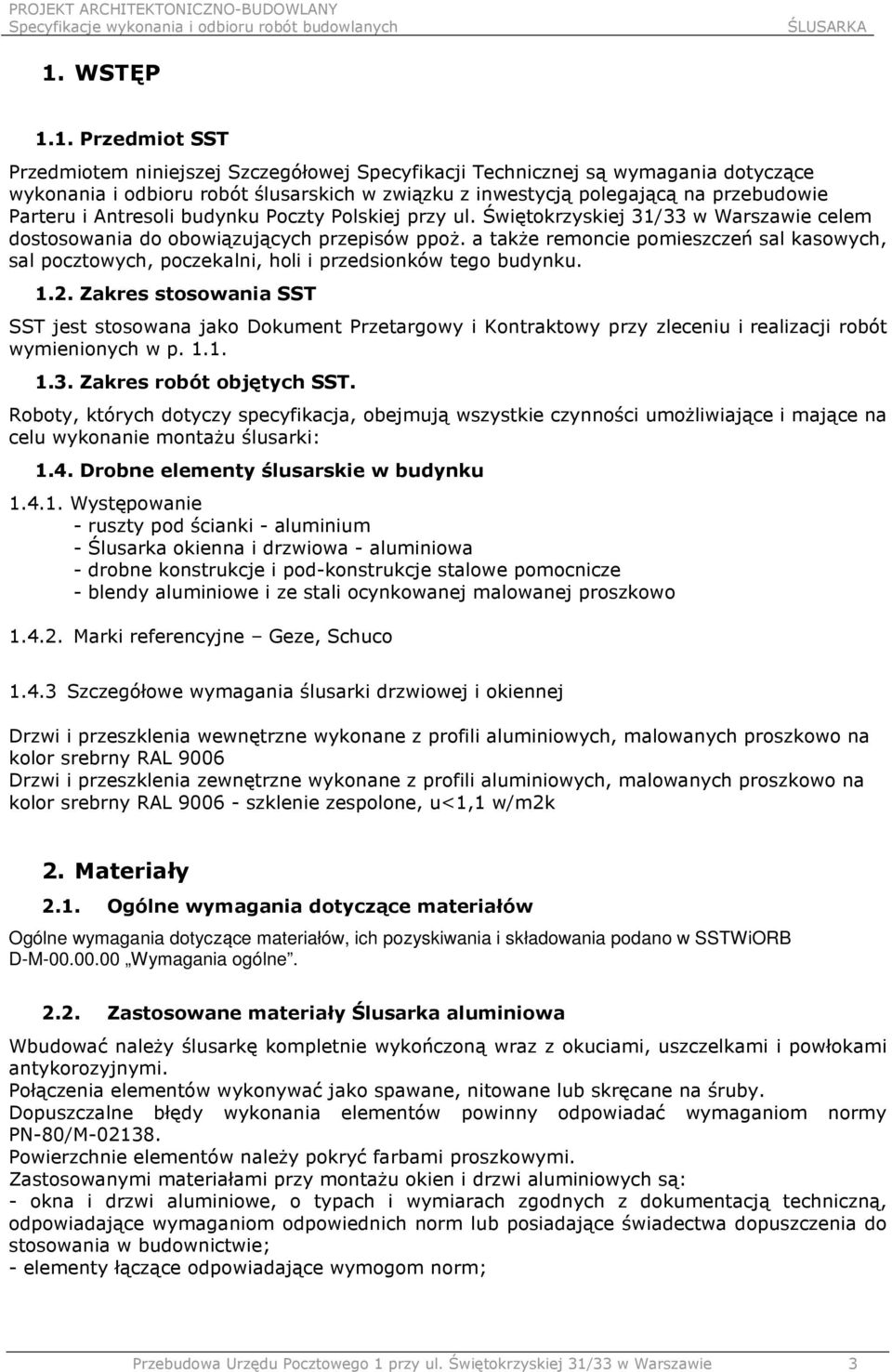

3 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót ślusarskich w związku z inwestycją polegającą na przebudowie Parteru i Antresoli budynku Poczty Polskiej przy ul. Świętokrzyskiej 31/33 w Warszawie celem dostosowania do obowiązujących przepisów ppoż. a także remoncie pomieszczeń sal kasowych, sal pocztowych, poczekalni, holi i przedsionków tego budynku Zakres stosowania SST SST jest stosowana jako Dokument Przetargowy i Kontraktowy przy zleceniu i realizacji robót wymienionych w p Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie montażu ślusarki: 1.4. Drobne elementy ślusarskie w budynku Występowanie - ruszty pod ścianki - aluminium - Ślusarka okienna i drzwiowa - aluminiowa - drobne konstrukcje i pod-konstrukcje stalowe pomocnicze - blendy aluminiowe i ze stali ocynkowanej malowanej proszkowo Marki referencyjne Geze, Schuco Szczegółowe wymagania ślusarki drzwiowej i okiennej Drzwi i przeszklenia wewnętrzne wykonane z profili aluminiowych, malowanych proszkowo na kolor srebrny RAL 9006 Drzwi i przeszklenia zewnętrzne wykonane z profili aluminiowych, malowanych proszkowo na kolor srebrny RAL szklenie zespolone, u<1,1 w/m2k 2. Materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SSTWiORB D-M Wymagania ogólne Zastosowane materiały Ślusarka aluminiowa Wbudować należy ślusarkę kompletnie wykończoną wraz z okuciami, uszczelkami i powłokami antykorozyjnymi. Połączenia elementów wykonywać jako spawane, nitowane lub skręcane na śruby. Dopuszczalne błędy wykonania elementów powinny odpowiadać wymaganiom normy PN-80/M Powierzchnie elementów należy pokryć farbami proszkowymi. Zastosowanymi materiałami przy montażu okien i drzwi aluminiowych są: - okna i drzwi aluminiowe, o typach i wymiarach zgodnych z dokumentacją techniczną, odpowiadające wymaganiom odpowiednich norm lub posiadające świadectwa dopuszczenia do stosowania w budownictwie; - elementy łączące odpowiadające wymogom norm; Przebudowa Urzędu Pocztowego 1 przy ul. Świętokrzyskiej 31/33 w Warszawie 3

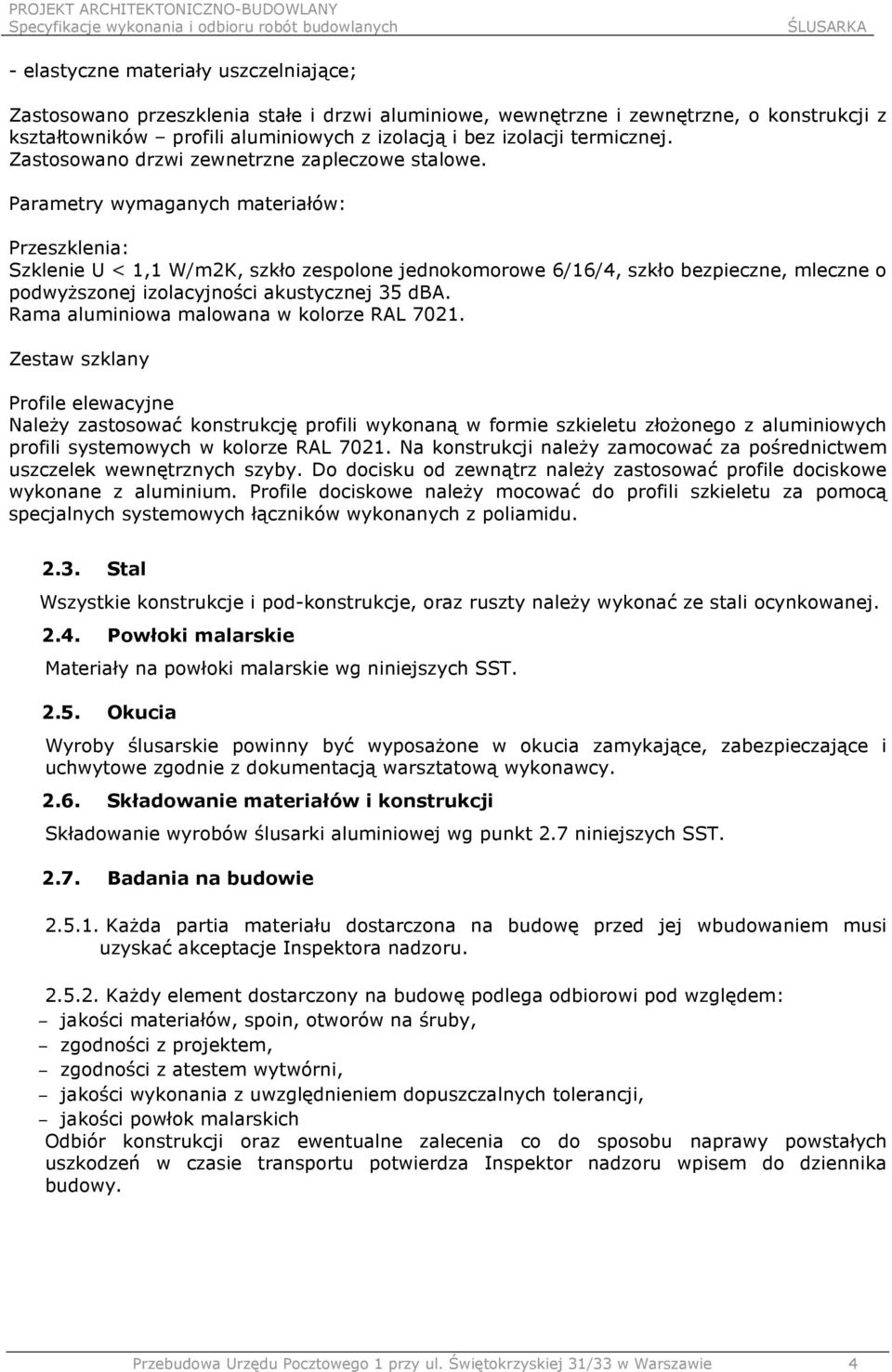

4 - elastyczne materiały uszczelniające; Zastosowano przeszklenia stałe i drzwi aluminiowe, wewnętrzne i zewnętrzne, o konstrukcji z kształtowników profili aluminiowych z izolacją i bez izolacji termicznej. Zastosowano drzwi zewnetrzne zapleczowe stalowe. Parametry wymaganych materiałów: Przeszklenia: Szklenie U < 1,1 W/m2K, szkło zespolone jednokomorowe 6/16/4, szkło bezpieczne, mleczne o podwyższonej izolacyjności akustycznej 35 dba. Rama aluminiowa malowana w kolorze RAL Zestaw szklany Profile elewacyjne Należy zastosować konstrukcję profili wykonaną w formie szkieletu złożonego z aluminiowych profili systemowych w kolorze RAL Na konstrukcji należy zamocować za pośrednictwem uszczelek wewnętrznych szyby. Do docisku od zewnątrz należy zastosować profile dociskowe wykonane z aluminium. Profile dociskowe należy mocować do profili szkieletu za pomocą specjalnych systemowych łączników wykonanych z poliamidu Stal Wszystkie konstrukcje i pod-konstrukcje, oraz ruszty należy wykonać ze stali ocynkowanej Powłoki malarskie Materiały na powłoki malarskie wg niniejszych SST Okucia Wyroby ślusarskie powinny być wyposażone w okucia zamykające, zabezpieczające i uchwytowe zgodnie z dokumentacją warsztatową wykonawcy Składowanie materiałów i konstrukcji Składowanie wyrobów ślusarki aluminiowej wg punkt 2.7 niniejszych SST Badania na budowie Każda partia materiału dostarczona na budowę przed jej wbudowaniem musi uzyskać akceptacje Inspektora nadzoru Każdy element dostarczony na budowę podlega odbiorowi pod względem: jakości materiałów, spoin, otworów na śruby, zgodności z projektem, zgodności z atestem wytwórni, jakości wykonania z uwzględnieniem dopuszczalnych tolerancji, jakości powłok malarskich Odbiór konstrukcji oraz ewentualne zalecenia co do sposobu naprawy powstałych uszkodzeń w czasie transportu potwierdza Inspektor nadzoru wpisem do dziennika budowy. Przebudowa Urzędu Pocztowego 1 przy ul. Świętokrzyskiej 31/33 w Warszawie 4

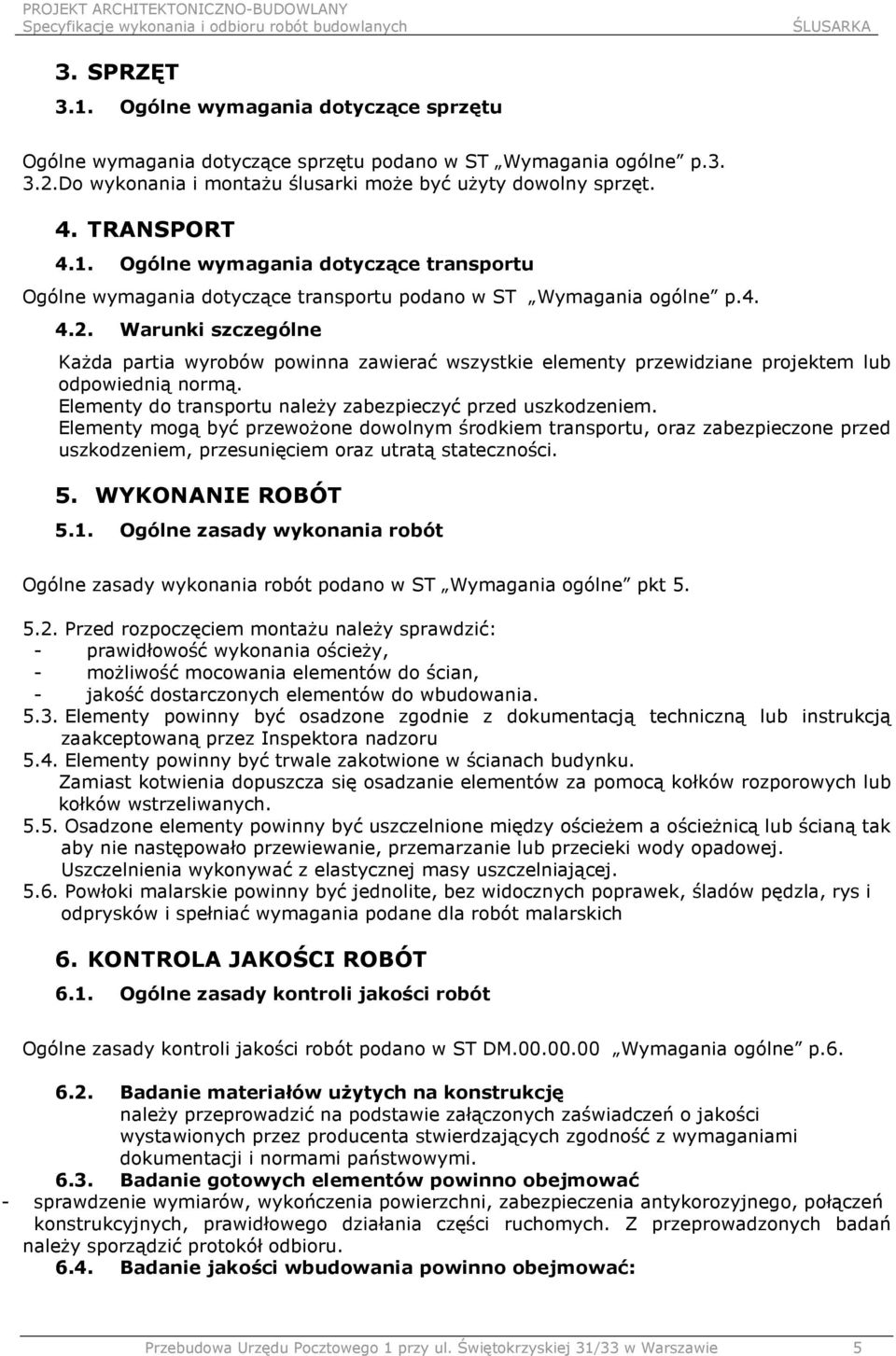

5 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne p Do wykonania i montażu ślusarki może być użyty dowolny sprzęt. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne p Warunki szczególne Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane projektem lub odpowiednią normą. Elementy do transportu należy zabezpieczyć przed uszkodzeniem. Elementy mogą być przewożone dowolnym środkiem transportu, oraz zabezpieczone przed uszkodzeniem, przesunięciem oraz utratą stateczności. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne pkt Przed rozpoczęciem montażu należy sprawdzić: - prawidłowość wykonania ościeży, - możliwość mocowania elementów do ścian, - jakość dostarczonych elementów do wbudowania Elementy powinny być osadzone zgodnie z dokumentacją techniczną lub instrukcją zaakceptowaną przez Inspektora nadzoru 5.4. Elementy powinny być trwale zakotwione w ścianach budynku. Zamiast kotwienia dopuszcza się osadzanie elementów za pomocą kołków rozporowych lub kołków wstrzeliwanych Osadzone elementy powinny być uszczelnione między ościeżem a ościeżnicą lub ścianą tak aby nie następowało przewiewanie, przemarzanie lub przecieki wody opadowej. Uszczelnienia wykonywać z elastycznej masy uszczelniającej Powłoki malarskie powinny być jednolite, bez widocznych poprawek, śladów pędzla, rys i odprysków i spełniać wymagania podane dla robót malarskich 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST DM Wymagania ogólne p Badanie materiałów użytych na konstrukcję należy przeprowadzić na podstawie załączonych zaświadczeń o jakości wystawionych przez producenta stwierdzających zgodność z wymaganiami dokumentacji i normami państwowymi Badanie gotowych elementów powinno obejmować - sprawdzenie wymiarów, wykończenia powierzchni, zabezpieczenia antykorozyjnego, połączeń konstrukcyjnych, prawidłowego działania części ruchomych. Z przeprowadzonych badań należy sporządzić protokół odbioru Badanie jakości wbudowania powinno obejmować: Przebudowa Urzędu Pocztowego 1 przy ul. Świętokrzyskiej 31/33 w Warszawie 5

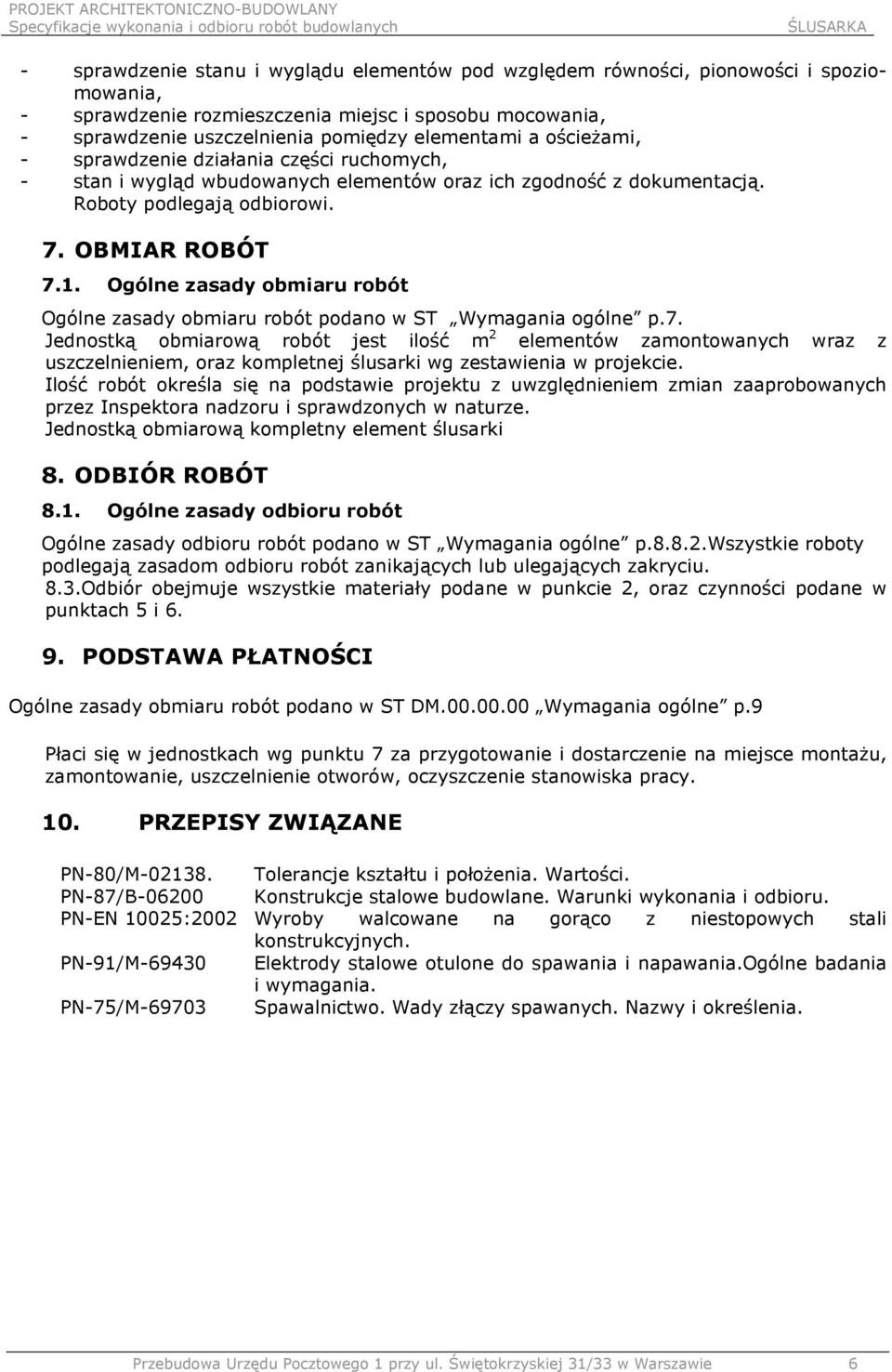

6 - sprawdzenie stanu i wyglądu elementów pod względem równości, pionowości i spoziomowania, - sprawdzenie rozmieszczenia miejsc i sposobu mocowania, - sprawdzenie uszczelnienia pomiędzy elementami a ościeżami, - sprawdzenie działania części ruchomych, - stan i wygląd wbudowanych elementów oraz ich zgodność z dokumentacją. Roboty podlegają odbiorowi. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne p.7. Jednostką obmiarową robót jest ilość m 2 elementów zamontowanych wraz z uszczelnieniem, oraz kompletnej ślusarki wg zestawienia w projekcie. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inspektora nadzoru i sprawdzonych w naturze. Jednostką obmiarową kompletny element ślusarki 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Wymagania ogólne p wszystkie roboty podlegają zasadom odbioru robót zanikających lub ulegających zakryciu. 8.3.Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności podane w punktach 5 i PODSTAWA PŁATNOŚCI Ogólne zasady obmiaru robót podano w ST DM Wymagania ogólne p.9 Płaci się w jednostkach wg punktu 7 za przygotowanie i dostarczenie na miejsce montażu, zamontowanie, uszczelnienie otworów, oczyszczenie stanowiska pracy. 10. PRZEPISY ZWIĄZANE PN-80/M Tolerancje kształtu i położenia. Wartości. PN-87/B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. PN-EN 10025:2002 Wyroby walcowane na gorąco z niestopowych stali konstrukcyjnych. PN-91/M Elektrody stalowe otulone do spawania i napawania.ogólne badania i wymagania. PN-75/M Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. Przebudowa Urzędu Pocztowego 1 przy ul. Świętokrzyskiej 31/33 w Warszawie 6
