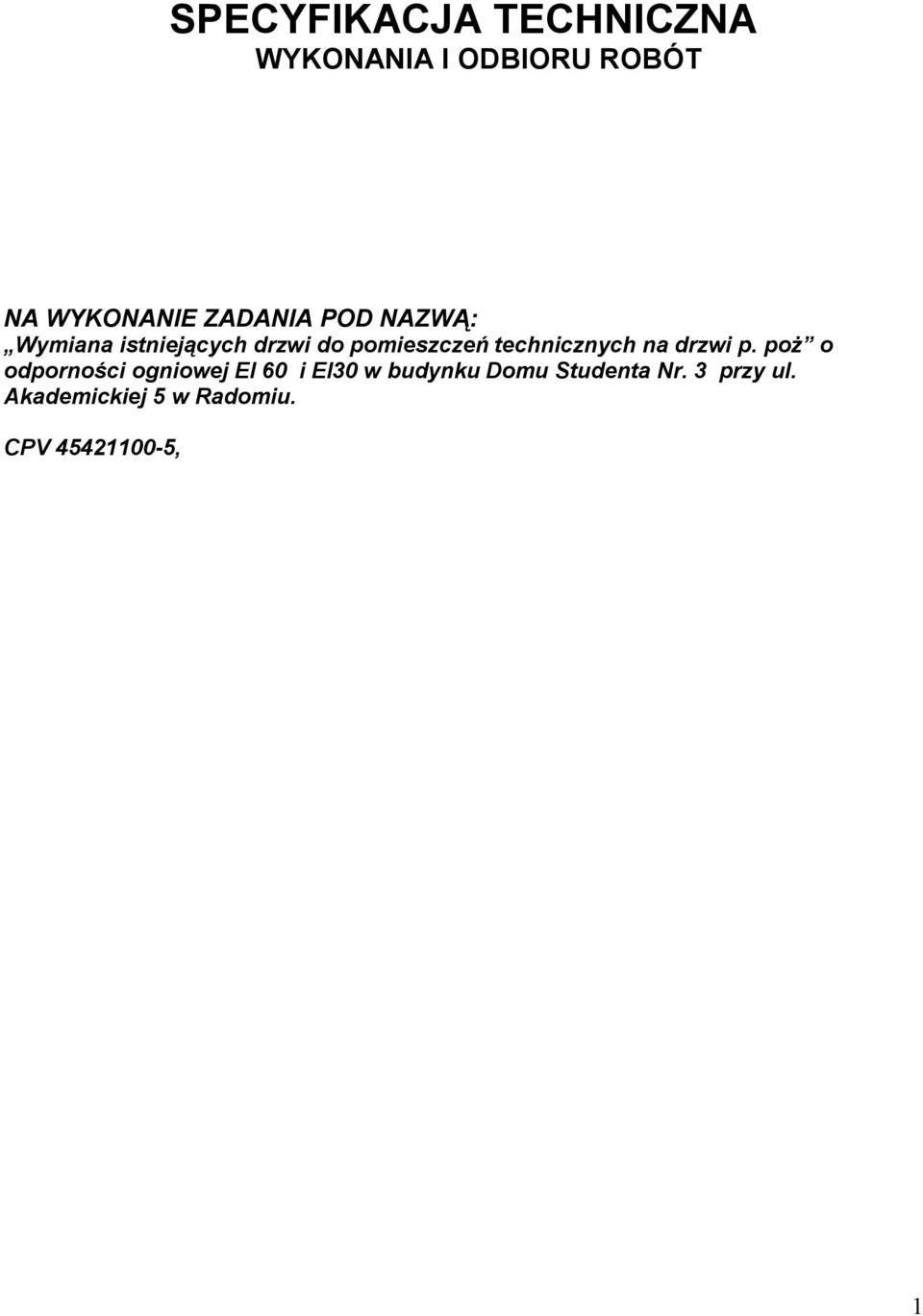

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT NA WYKONANIE ZADANIA POD NAZWĄ: Wymiana istniejących drzwi do pomieszczeń technicznych na drzwi p. poż o odporności ogniowej EI 60 i EI30 w budynku Domu Studenta Nr. 3 przy ul. Akademickiej 5 w Radomiu. CPV , 1

2 SPECYFIKACJA ZAWIERA: 1.Ogólna charakterystyka 2.Informacje o warunkach realizacji robót 2.1.Położenie i dostępność do placu budowy 2.2 Opis dostępnych mediów 2.3.Wytyczne dotyczące urządzenia placu budowy 2.4.Wymagania dotyczące BHP 2.5 Przedmiary robót. 3.Szczegółowe wymagania techniczne w zakresie właściwości materiałów, 4.Szczegółowe wymagania techniczne w zakresie jakości wykonania poszczególnych robót 5.Dokumenty wymagane od Wykonawcy do protokółu końcowego odbioru robót 6.Specyfikacje techniczne podstawowych rodzajów robót 6.1. Roboty budowlane. 7. Kontrola jakości 8. Obmiar robót 9. Odbiór robót 10. Podstawa płatności 11. Przepisy związane 12. Wymagane Atesty i Certyfikaty dla ślusarki drzwiowej aluminiowej: 2

3 1.Ogólna charakterystyka Przedmiotem opracowania jest wymiana istniejącej ślusarki drzwiowej na drzwi p. poż z profili z profili aluminiowych o odporności ogniowej EI30 i EI60 z wypełnieniem przezroczystym ze szkła warstwowego oraz z paneli wraz z robotami towarzyszącymi w budynku Domu Studenta Nr.3 przy ulicy Akademickiej 5 w Radomiu. Rodzaj wypełnienia w poszczególnych drzwiach przedstawiony jest w dalszej części opisu. 2.Informacja o warunkach realizacji robót 2.1.Położenie i dostępność placu budowy Przedmiotowy budynek położony jest w Radomiu przy ulicy Akademickiej Opis dostępnych mediów Uniwersytet Technologiczno - Humanistyczny zapewnia dostęp do następujących mediów: -sieci wodociągowej, -sieci kanalizacji sanitarnej, -instalacji elektrycznej. 2.3.Wytyczne dotyczące urządzenia placu budowy. Przestrzeń w obrębie prowadzonych robót winna być wygrodzona by nie przebywały na niej osoby postronne. Za składowane materiały na terenie placu budowy jak również w budynku wyłączną odpowiedzialność ponosi wykonawca robót. W ramach upb wykonawca zobowiązany jest do likwidacji placu budowy i doprowadzenia terenu do stanu pierwotnego. 2.4.Wymagania dotyczące BHP W czasie prowadzenia robót należy zastosować wszelkie środki bezpieczeństwa eliminujące powstanie zagrożenia życia lub zdrowia, w tym osób trzecich. Wyłączną odpowiedzialność za przestrzeganie warunków BHP oraz nadzór nad zatrudnionymi przy robotach pracownikach ponosi Kierownik Budowy. Wszyscy pracownicy Wykonawcy zatrudnieni na terenie robót muszą posiadać aktualne szkolenia bhp. 2.5 Przedmiary robót. Specyfikacja zawiera komplet przedmiarów robót na wymianę ślusarki drzwiowej. Oferent winien uwzględnić w cenie swojej oferty również te roboty które jego zdaniem są niezbędne dla należytego wykonania zadania, a nie zostały ujęte w przedmiarach przez zamawiającego. Przedmiary zawierają wykaz robót podstawowych. 3.Szczegółowe wymagania techniczne w zakresie właściwości materiałów i wyrobów. Wszystkie zastosowane materiały, muszą odpowiadać następującym wymaganiom: -muszą być nowe, w I gatunku. -muszą odpowiadać wymaganiom PN. -posiadać świadectwo dopuszczenia do powszechnego stosowania w budownictwie wydane przez ITB. -posiadać pozytywną ocenę higieniczną w zakresie stosowania w obiektach użyteczności publicznej, -wymagane przepisami certyfikaty na znak bezpieczeństwa 3

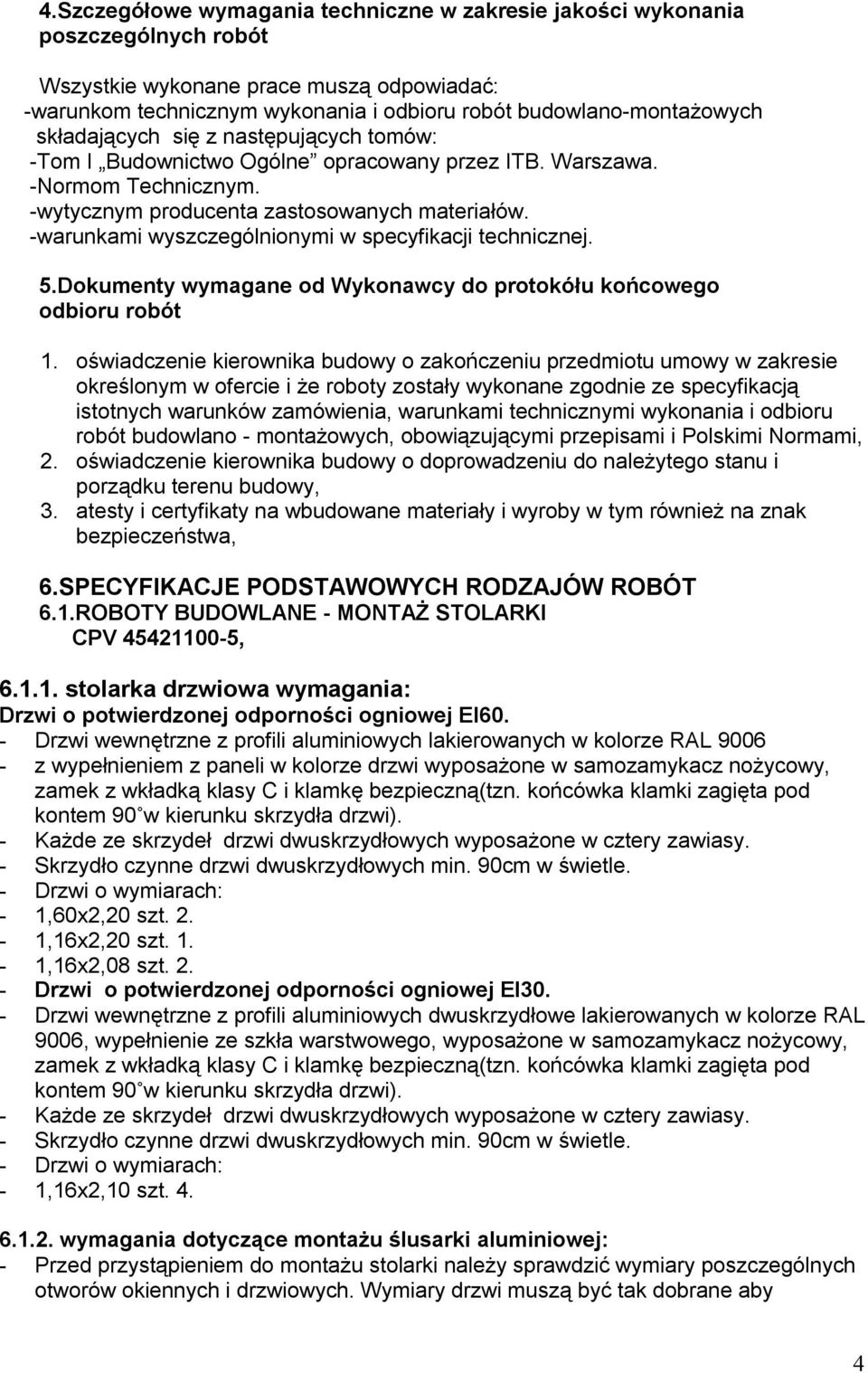

4 4.Szczegółowe wymagania techniczne w zakresie jakości wykonania poszczególnych robót Wszystkie wykonane prace muszą odpowiadać: -warunkom technicznym wykonania i odbioru robót budowlano-montażowych składających się z następujących tomów: -Tom I Budownictwo Ogólne opracowany przez ITB. Warszawa. -Normom Technicznym. -wytycznym producenta zastosowanych materiałów. -warunkami wyszczególnionymi w specyfikacji technicznej. 5.Dokumenty wymagane od Wykonawcy do protokółu końcowego odbioru robót 1. oświadczenie kierownika budowy o zakończeniu przedmiotu umowy w zakresie określonym w ofercie i że roboty zostały wykonane zgodnie ze specyfikacją istotnych warunków zamówienia, warunkami technicznymi wykonania i odbioru robót budowlano - montażowych, obowiązującymi przepisami i Polskimi Normami, 2. oświadczenie kierownika budowy o doprowadzeniu do należytego stanu i porządku terenu budowy, 3. atesty i certyfikaty na wbudowane materiały i wyroby w tym również na znak bezpieczeństwa, 6.SPECYFIKACJE PODSTAWOWYCH RODZAJÓW ROBÓT 6.1.ROBOTY BUDOWLANE - MONTAŻ STOLARKI CPV , stolarka drzwiowa wymagania: Drzwi o potwierdzonej odporności ogniowej EI60. - Drzwi wewnętrzne z profili aluminiowych lakierowanych w kolorze RAL z wypełnieniem z paneli w kolorze drzwi wyposażone w samozamykacz nożycowy, zamek z wkładką klasy C i klamkę bezpieczną(tzn. końcówka klamki zagięta pod kontem 90 w kierunku skrzydła drzwi). - Każde ze skrzydeł drzwi dwuskrzydłowych wyposażone w cztery zawiasy. - Skrzydło czynne drzwi dwuskrzydłowych min. 90cm w świetle. - Drzwi o wymiarach: - 1,60x2,20 szt ,16x2,20 szt ,16x2,08 szt Drzwi o potwierdzonej odporności ogniowej EI30. - Drzwi wewnętrzne z profili aluminiowych dwuskrzydłowe lakierowanych w kolorze RAL 9006, wypełnienie ze szkła warstwowego, wyposażone w samozamykacz nożycowy, zamek z wkładką klasy C i klamkę bezpieczną(tzn. końcówka klamki zagięta pod kontem 90 w kierunku skrzydła drzwi). - Każde ze skrzydeł drzwi dwuskrzydłowych wyposażone w cztery zawiasy. - Skrzydło czynne drzwi dwuskrzydłowych min. 90cm w świetle. - Drzwi o wymiarach: - 1,16x2,10 szt wymagania dotyczące montażu ślusarki aluminiowej: - Przed przystąpieniem do montażu stolarki należy sprawdzić wymiary poszczególnych otworów okiennych i drzwiowych. Wymiary drzwi muszą być tak dobrane aby 4

5 zapewnić szczelinę montażową pomiędzy ościeżami a ościeżnicą od 15 do 20mm z każdej strony. - Do przygotowanego i sprawdzonego otworu należy wstawić ościeżnicę i unieruchomić za pomocą klinów drewnianych, a następnie ustawić ościeżnicę w pionie oraz w poziomie. Prawidłowo ustawioną ościeżnicę należy zamocować za pomocą kotew montażowych, które jednym końcem przytwierdza się do zewnętrznej krawędzi ościeżnicy przez zakleszczenie w istniejącym wyżłobieniu, a drugi koniec kotwy mocuje się do ościeża otworu za pomocą kołków rozporowych. - Alternatywnym rozwiązaniem może być montaż za pomocą dybli, które osadza się w ościeżnicy po przewierceniu wiertłem ościeżnicy i ościeża otworu. - Następnym etapem montażu stolarki jest założenie skrzydeł drzwi oraz sprawdzeniu prawidłowości ich działania. W razie potrzeby należy dokonać regulacji okuć. - Jeśli skrzydła działają prawidłowo przestrzeń pomiędzy ościeżnicą a ościeżem należy wypełnić pianką poliuretanową w takiej ilości, by pianka po stężeniu wypełniła całą szczelinę nie wypływając na boczne powierzchnie ościeżnicy. Należy również usunąć kliny montażowe i ich miejsce również wypełnić pianką montażową. Do czasu stwardnienia pianki nie należy otwierać skrzydeł okien lub drzwi. Po stwardnieniu pianki nadmiar jej należy obciąć i przystąpić do naprawy ościeży wewnętrznych i zewnętrznych. - Wszystkie krawędzie styku ościeżnicy z tynkiem należy uszczelnić masą silikonową. - Po zakończeniu wszystkich prac związanych z montażem stolarki należy dokonać sprawdzenia prawidłowości działania okuć i w razie potrzeby dokonać ich regulacji. 7. KONTROLA JAKOŚCI Badanie materiałów użytych na konstrukcję należy przeprowadzić na podstawie załączonych zaświadczeń o jakości wystawionych przez producenta stwierdzających zgodność z wymaganiami dokumentacji i normami państwowymi. Badanie gotowych elementów powinno obejmować: - sprawdzenie zgodności wymiarów, - sprawdzenie jakości materiałów z których została wykonana ślusarka, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania. Z przeprowadzonych badań należy sporządzić protokół odbioru. Badanie jakości wbudowania powinno obejmować: - sprawdzenie stanu i wyglądu elementów pod względem równości, pionowości i spoziomowania, - sprawdzenie rozmieszczenia miejsc i sposobu mocowania, - sprawdzenie uszczelnienia pomiędzy elementami a ościeżami, - sprawdzenie działania części ruchomych, - stan i wygląd wbudowanych elementów oraz ich zgodność z dokumentacją. Roboty podlegają odbiorowi. 8. OBMIAR ROBÓT Podstawą dokonywania obmiarów, określających zakres prac wykonywanych w ramach poszczególnych pozycji, jest przedmiar robót, będący integralną częścią dokumentacji projektowej. Jednostką obmiarową robót montażowych stolarki jest: m 2. 5

6 9. ODBIÓR ROBÓT Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Odbiór jest potwierdzeniem wykonania robót zgodnie z obowiązującymi Normami Technicznymi (PN, EN-PN). Odbiór prac montażowych stolarki polega na - sprawdzeniu prawidłowości ustawienia ościeżnic w pionie i poziomie, sposobu mocowania w ościeżu, sprawdzeniu prawidłowości działania skrzydeł. Badania w czasie odbioru winny umożliwić ocenę wszystkich wymagań, a w szczególności: - zgodność z dokumentacją projektową, - rodzaj i jakość zastosowanych materiałów(profil, wkłady szybowe, okucia), - prawidłowość montażu. - kompletność wyposażenia, - sprawne działanie okuć, - szczelność połączeń stolarki ze ścianą. Dopuszczalne odchylenia krawędzi drzwi w poziomie i pionie 1 mm/ 1mb i nie więcej niż 3 mm na całej długości stojaka lub nadproża ościeżnicy. Różnice wymiarów po przekątnych nie powinny być większe od: - 2 mm przy długości przekątnej do 1 m, - 3 mm przy długości przekątnej do 2 m, - 4 mm przy długości przekątnej powyżej 2 m. Największe dopuszczalne zwichrowanie ościeżnicy z płaszczyzny pionowej nie może być większe niż 2 mm. Wyniki odbiorów materiałów i robót powinny być każdorazowo wpisywane do dziennika budowy. Odbioru robót należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych. 10. PODSTAWA PŁATNOŚCI Zgodnie z warunkami umowy. 11. PRZEPISY ZWIĄZANE - Ustawa z dnia 18 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r., Nr 92, poz. 881), - Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. z 2002 r., Nr 166, poz. 360, z późniejszymi zmianami). - Warunki techniczne wykonania i odbioru robót budowlano montażowych, Tom I, opracowane przez b. Ministerstwo Gospodarki Przestrzennej i Budownictwa oraz Instytut Techniki Budowlanej (np. Wydawnictwa ARKADY, W-wa 1990), - Aprobaty techniczne. - Świadectwa zgodności z PN PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-78/B Szkło płaskie walcowane. PN-75/B Okucia budowlane. Podział. PN-B-30150:97 Kit budowlany trwale plastyczny 6

7 12. Wymagane Atesty i Certyfikaty dla ślusarki drzwiowej aluminiowej: Aprobata Techniczna ITB na oferowany system ślusarki. Jeśli Aprobata Techniczna określa system oceny zgodności załączyć: Certyfikat zgodności z Aprobatą Techniczną oferowanego systemu drzwi lub wyniki wstępnego badania typu przeprowadzonego przez akredytowane laboratorium Jeśli Aprobata Techniczna nie określa systemu oceny zgodności załączyć: wyniki wstępnego badania typu przeprowadzonego przez producenta wówczas Wykonawca wraz z dostawą dostarczy Deklarację zgodności wyrobu wystawioną przez producenta wraz z wynikami badań zakładowej kontroli produkcji, Aktualny Certyfikat na szybę na znak bezpieczeństwa. Atest potwierdzający odporność ogniową drzwi. 13. Do oferty dołączyć: 1) Aprobatę Techniczną na oferowany system drzwi wraz z załącznikami. 2) Jeśli Aprobata Techniczna określa system oceny zgodności załączyć: Certyfikat zgodności z Aprobatą Techniczną oferowanego systemu drzwi lub wyniki wstępnego badania typu przeprowadzonego przez akredytowane laboratorium jeśli Aprobata Techniczna nie określa systemu oceny zgodności załączyć: wyniki wstępnego badania typu przeprowadzonego przez producenta wówczas Wykonawca dostarczy Deklarację zgodności wyrobu wystawioną przez producenta wraz z wynikami badań zakładowej kontroli produkcji 3) Aktualny Certyfikat na szybę na znak bezpieczeństwa 7
