GPSMAP Instrukcja instalacji urządzenia serii 500/700 i echomap serii 50/70
|
|
- Julian Turek
- 7 lat temu
- Przeglądów:
Transkrypt
1 GPSMAP Instrukcja instalacji urządzenia serii 500/700 i echomap serii 50/70 Ważne informacje dotyczące bezpieczeństwa OSTRZEŻENIE Należy zapoznać się z zamieszczonym w opakowaniu produktu przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele istotnych wskazówek. W przypadku podłączania przewodu zasilającego nie wolno zdejmować wbudowanego uchwytu bezpiecznika z przewodu zasilającego. Aby uniknąć ryzyka uszkodzenia produktu wskutek pożaru lub przegrzania, musi być zastosowany odpowiedni bezpiecznik wskazany w specyfikacji produktu. Poza tym, podłączenie przewodu zasilającego bez zastosowanego odpowiedniego bezpiecznika spowoduje unieważnienie gwarancji na produkt. PRZESTROGA Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową. Podczas wiercenia i wycinania należy zawsze sprawdzić, co znajduje się po drugiej stronie obrabianej powierzchni. Rejestrowanie urządzenia Pomóż nam jeszcze sprawniej udzielać Tobie pomocy i jak najszybciej zarejestruj swoje urządzenie przez Internet. Odwiedź stronę Pamiętaj o konieczności zachowania oryginalnego dowodu zakupu (względnie jego kserokopii) i umieszczenia go w bezpiecznym miejscu. Kontakt z działem pomocy technicznej firmy Garmin Odwiedź stronę i kliknij opcję Contact Support, aby uzyskać informacje o pomocy technicznej dostępnej w poszczególnych krajach. Jeśli znajdujesz się w USA, zadzwoń pod numer (913) lub (800) Jeśli znajdujesz się w Wielkiej Brytanii, zadzwoń pod numer Jeśli znajdujesz się w Europie, zadzwoń pod numer +44 (0) Niezbędne narzędzia Wiertarka i wiertła Wkrętak krzyżowy nr 2 Wyrzynarka lub narzędzie obrotowe Pilnik i papier ścierny Środek uszczelniający do zastosowań morskich (opcjonalnie) Uwagi dotyczące montażu Urządzenie należy zamontować w miejscu, które nie jest narażone na działanie skrajnych temperatur lub ekstremalnych warunków. Zakres temperatur dla tego urządzenia jest podany w danych technicznych produktu. Długotrwałe wystawianie urządzenia na działanie temperatur spoza tego zakresu (dotyczy przechowywania i użytkowania) może spowodować uszkodzenie urządzenia. Uszkodzenia spowodowane działaniem skrajnych temperatur i powiązane konsekwencje nie są objęte gwarancją. Używając dostarczonego osprzętu i szablonu, urządzenie można zamontować wykorzystując jedną z dwóch metod. Można użyć dostarczonego uchwytu i osprzętu, by zamontować urządzenie na uchwycie pałąkowym lub można użyć dostarczonego szablonu i osprzętu, by zamontować urządzenie na płasko na desce rozdzielczej. Jeśli urządzenie ma zostać zamontowane przy pomocy alternatywnej metody, w której jest umieszczone na płasko z przodu deski rozdzielczej, należy kupić u sprzedawcy firmy Garmin zestaw do montażu płaskiego (do nabycia osobno wraz z zalecanym profesjonalnym montażem). Wybierając miejsce montażu, należy zwrócić uwagę na następujące kwestie. : Nie wszystkie metody montażu są dostępne dla wszystkich modeli urządzeń. Więcej informacji na temat danego modelu zawiera sekcja dotycząca określonego typu montażu. Miejsce montażu powinno umożliwić wygodną obsługę urządzenia podczas podróży łodzią. Miejsce montażu powinno zapewniać łatwy dostęp do wszystkich interfejsów urządzenia, takich jak klawiatura, ekran dotykowy i czytnik kart, jeśli są używane. Powierzchnia montażowa powinna być wystarczająco mocna, aby zapewnić podparcie dla ciężaru urządzenia oraz chronić je przed nadmiernymi wibracjami lub wstrząsami. Aby uniknąć zakłóceń kompasu magnetycznego, urządzenia nie należy instalować w odległości mniejszej niż bezpieczny dystans dla kompasu podany w danych technicznych produktu. Miejsce musi umożliwiać doprowadzenie i podłączenie wszystkich przewodów. Montaż urządzenia pięciocalowego na uchwycie pałąkowym W przypadku montażu wspornika na włóknie szklanym przy użyciu śrub zalecane jest użycie wiertła z pogłębiaczem stożkowym do nawiercenia otworów przejściowych tylko w górnej warstwie żelkotu. Pozwoli to uniknąć popękania warstwy żelkotu po dokręceniu śrub. Śruby ze stali nierdzewnej mogą się zakleszczyć, gdy zostaną wkręcone w włókno szklane i zbyt mocno dokręcone. Firma Garmin zaleca zastosowanie smaru przeciw zacieraniu się przed dokręcaniem śrub. Można użyć dołączonego wspornika, aby zamontować urządzenie na uchwycie pałąkowym na płaskiej powierzchni. W modelach pięciocalowych można również zainstalować połączenie obrotowe w podstawie wspornika do montażu na uchwycie pałąkowym (Montaż urządzenia pięciocalowego na uchwycie pałąkowym z podstawą obrotową). 1 Używając wspornika do montażu na uchwycie pałąkowym À jako szablonu, oznacz otwory prowadzące Á. Październik 2014 Wydrukowano na Tajwanie _0C
2 2 Przy użyciu wiertła 3 mm ( 1 / 8 cala) wywierć otwory prowadzące. 3 Przy pomocy dołączonych wkrętów  przykręć wspornik do montażu na uchwycie pałąkowym do powierzchni montażowej. 4 Z boku urządzenia zainstaluj pokrętła do montażu na uchwycie pałąkowym Ã. 5 Umieść urządzenie we wsporniku do montażu na uchwycie pałąkowym i dokręć pokrętła. Montaż urządzenia pięciocalowego na uchwycie pałąkowym z podstawą obrotową Do przymocowania podstawy obrotowej należy używać wyłącznie śrub maszynowych lub wkrętów samogwintujących z łbem stożkowym ściętym. Użycie śrub z łbem stożkowym płaskim może spowodować uszkodzenie uchwytu montażowego. W urządzeniach pięciocalowych można również dodać połączenie obrotowe do uchwytu pałąkowego. Podstawa obrotowa pozwala prowadzić przewody przez powierzchnię montażową 1 Używając podstawy obrotowej jako szablonu À, oznacz trzy otwory prowadzące Á. 2 Jeśli prowadzisz przewody przez powierzchnię montażową, oznacz położenie bezpośrednio w środku trzech otworów prowadzących 3 Używając wiertła o średnicy 3 mm ( 1 / 8 cala), nawierć trzy otwory prowadzące. 4 Jeśli prowadzisz przewody przez powierzchnię montażową, nawierć otwór o średnicy 25,4 mm (1 cala) w środku trzech otworów prowadzących 5 Jeśli prowadzisz przewody przez powierzchnię montażową, poprowadź je przez otwór wywiercony w kroku 5 i poluzuj je na tyle, by złącza dosięgły urządzenia po jego zamontowaniu 6 Jeśli prowadzisz przewody przez powierzchnię montażową, poprowadź je przez otwory  w tylnej części uchwytu obrotowego 7 Przy pomocy dwóch dołączonych śrub à przykręć podstawę obrotową do powierzchni montażowej. 8 Umieść wspornik do montażu na uchwycie pałąkowym Ä na podstawie obrotowej i dokręć przy pomocy pokrętła uchwytu obrotowego Å. 9 Z boku urządzenia zainstaluj pokrętła do montażu na uchwycie pałąkowym Æ. 10Umieść urządzenie we wsporniku do montażu na uchwycie pałąkowym i dokręć pokrętła. 11Jeśli poprowadziłeś przewody przez powierzchnię montażową, nałóż środek uszczelniający do zastosowań morskich na otwory w tylnej części uchwytu obrotowego Montaż urządzenia siedmiocalowego na uchwycie pałąkowym W przypadku montażu wspornika na włóknie szklanym przy użyciu śrub zalecane jest użycie wiertła z pogłębiaczem stożkowym do nawiercenia otworów przejściowych tylko w górnej warstwie żelkotu. Pozwoli to uniknąć popękania warstwy żelkotu po dokręceniu śrub. Śruby ze stali nierdzewnej mogą się zakleszczyć, gdy zostaną wkręcone w włókno szklane i zbyt mocno dokręcone. Firma 2
3 Garmin zaleca zastosowanie smaru przeciw zacieraniu się przed dokręcaniem śrub. Można użyć dołączonego wspornika w celu zamontowania urządzenia na uchwycie pałąkowym na płaskiej powierzchni. Wspornik do montażu na uchwycie pałąkowym dla urządzenia siedmiocalowego umożliwia poprowadzenie przewodów przez powierzchnię montażową 1 Wybierz elementy montażowe odpowiednie dla powierzchni montażowej oraz dla wspornika do montażu na uchwycie pałąkowym. 2 Używając wspornika do montażu na uchwycie pałąkowym À jako szablonu, oznacz otwory prowadzące Á. 3 Jeśli prowadzisz przewody przez powierzchnię montażową, oznacz położenie w środku czterech otworów prowadzących 4 Używając wiertła odpowiedniego dla elementów montażowych, nawierć cztery otwory pilotażowe. 5 Jeśli prowadzisz przewody przez powierzchnię montażową, nawierć otwór o średnicy 32 mm (1¼ cala) w środku czterech otworów prowadzących 6 Jeśli prowadzisz przewody przez powierzchnię montażową, poprowadź je przez otwór wywiercony w kroku 5 i poluzuj je na tyle, by złącza dosięgły urządzenia po jego zamontowaniu 7 Jeśli prowadzisz przewody przez powierzchnię montażową, poprowadź je przez otwory w tylnej części wspornika do montażu na uchwycie pałąkowym 8 Przy pomocy wybranych elementów montażowych  przykręć wspornik do montażu na uchwycie pałąkowym do powierzchni montażowej. 9 Z boku urządzenia zainstaluj pokrętła do montażu na uchwycie pałąkowym Ã. 10Umieść urządzenie we wsporniku do montażu na uchwycie pałąkowym i dokręć pokrętła. 11Jeśli poprowadziłeś przewody przez powierzchnię montażową, nałóż środek uszczelniający do zastosowań morskich na otwory w tylnej części uchwytu obrotowego Płaski montaż urządzenia Należy zachować ostrożność podczas wycinania otworu w celu płaskiego montażu urządzenia. Między obudową a otworami montażowymi istnieje niewielki odstęp, a wycięcie zbyt dużego otworu może spowodować problemy ze stabilnością urządzenia po jego zamontowaniu. Dostarczony szablon i osprzęt umożliwiają montaż urządzenia na desce rozdzielczej. Jeśli urządzenie ma zostać zamontowane przy pomocy alternatywnej metody, w której jest umieszczone na płasko z przodu deski rozdzielczej, należy kupić u sprzedawcy firmy Garmin zestaw do montażu płaskiego (do nabycia osobno wraz z zalecanym profesjonalnym montażem). 1 Przytnij szablon i upewnij się, że pasuje do miejsca, w którym chcesz wykonać montaż urządzenia. 2 Odklej warstwę ochronną z tyłu szablonu i przyklej go w miejscu, w którym chcesz zamontować urządzenie. 3 Używając wiertła o średnicy 9,5 mm ( 3 / 8 cala) wywierć jeden lub więcej otworów w rogach linii ciągłej na szablonie, aby przygotować się do wycinania powierzchni montażowej. 4 Za pomocą wyrzynarki przetnij powierzchnię montażową wzdłuż wewnętrznej krawędzi linii ciągłej oznaczonej na szablonie. 5 Umieść urządzenie w otworze, aby sprawdzić dopasowanie. 6 W razie potrzeby skorzystaj z pilnika i papieru ściernego w celu dostosowania rozmiaru wycięcia. 7 Po dopasowaniu urządzenia do wycięcia upewnij się, że otwory montażowe urządzenia są wyrównane z otworami prowadzącymi na szablonie. 8 Jeśli otwory montażowe urządzenia nie są wyrównane, zaznacz nowe położenie otworów prowadzących. 9 Używając wiertła o średnicy 3,2 mm ( 1 / 8 cala) wywierć otwory prowadzące. 10Usuń szablon z powierzchni montażowej. 11Jeśli po zamontowaniu urządzenia nie będzie można uzyskać dostępu do jego tylnej części, podłącz wszystkie niezbędne kable do urządzenia przed umieszczeniem go w wycięciu. : Aby zapobiec korozji metalowych styków, należy zasłonić nieużywane złącza przy użyciu dostarczonych zatyczek ochronnych. 12Zamocuj gumową uszczelkę À z tyłu urządzenia. Gumowa uszczelka ma warstwę samoprzylepną na spodzie. Przed zamocowaniem uszczelki na urządzeniu należy odkleić warstwę ochronną. 13Umieść urządzenie w wycięciu. 14Przymocuj urządzenie do powierzchni montażowej przy użyciu dostarczonych śrub Á. 15Zamocuj ramkę dekoracyjną, zatrzaskując ją wokół krawędzi urządzenia. Informacje o wiązce przewodów Wiązka przewodów łączy urządzenie z zasilaniem, urządzeniami NMEA 0183 oraz lampą lub brzęczykiem emitującymi alerty wizualne lub dźwiękowe. 3
4 Wiązka przewodów jest pakowana bez zainstalowanego kółka blokującego. Przewód należy doprowadzić przed zainstalowaniem kółka blokującego. Po podłączeniu kółka blokującego do wiązki przewodów upewnij się, że kółko jest prawidłowo podłączone, a także że obecna jest okrągła uszczelka w celu zapewnienia bezpieczeństwa połączenia. Urządzenie ma dwa wewnętrzne porty NMEA 0183 służące do podłączenia zgodnych urządzeń NMEA Przy podłączaniu urządzenia zarówno do przesyłania, jak i odbierania, użyj przewodów z tego samego wewnętrznego portu NMEA Jeśli konieczne będzie przedłużenie przewodów zasilającego i uziemienia, użyj przewodu 16 AWG (1,31 mm²). Jeśli konieczne jest przedłużenie przewodów NMEA 0183 lub alarmowego, użyj przewodu 22 AWG (0,33 mm²). W przypadku podłączania urządzeń zgodnych z interfejsem NMEA 0183 do portów, z których każdy ma dwa przewody przesyłowe (Tx) lub dwa przewody odbiorcze (Rx), nie jest konieczne podłączenie urządzenia zgodnego z interfejsem NMEA 0183 do wspólnego uziemienia. W przypadku podłączania urządzenia zgodnego z interfejsem NMEA 0183 do portów, z których każdy ma jeden przewód przesyłowy (Tx) lub jeden przewód odbiorczy (Rx), urządzenie zgodne z interfejsem NMEA 0183 należy podłączyć do wspólnego uziemienia. Schemat połączeń interfejsu NMEA Element Kolor przewodu Funkcja przewodu À Czerwony Zasilanie Á Czarny Uziemienie (zasilanie i 0183 NMEA)  Niebieski NMEA 0183 port wewnętrzny 1 Tx (wyjście) à Brązowy NMEA 0183 port wewnętrzny 1 Rx (wejście) Ä Szary NMEA 0183 port wewnętrzny 2 Tx (wyjście) Å Fioletowy NMEA 0183 port wewnętrzny 2 Rx (wejście) Æ Pomarańczowy Akcesorium włączone Ç Żółty Alarm niski Podłączanie wiązki przewodów do zasilania OSTRZEŻENIE W przypadku podłączania przewodu zasilającego nie wolno zdejmować wbudowanego uchwytu bezpiecznika z przewodu zasilającego. Aby uniknąć ryzyka uszkodzenia produktu wskutek pożaru lub przegrzania, musi być zastosowany odpowiedni bezpiecznik wskazany w specyfikacji produktu. Poza tym, podłączenie przewodu zasilającego bez zastosowanego odpowiedniego bezpiecznika spowoduje unieważnienie gwarancji na produkt. 1 Poprowadź wiązkę przewodów do źródła zasilania i do urządzenia. 2 Podłącz czerwony przewód do dodatniego (+) zacisku akumulatora, a czarny przewód do ujemnego (-) zacisku akumulatora. 3 Zamocuj kółko blokujące i okrągłą uszczelkę na końcu wiązki przewodów. 4 Podłącz wiązkę przewodów do urządzenia poprzez obrócenie kółka blokującego w prawo. Uwagi dotyczące połączeń interfejsu NMEA 0183 Instrukcja instalacji dostarczona wraz ze zgodnym z interfejsem NMEA 0183 urządzeniem powinna zawierać informacje wymagane do zidentyfikowania przewodu przesyłowego oraz (Tx) odbiorczego (Rx) A (+) i B (-). Każdy port może mieć jeden lub dwa przewody przesyłowe, albo jeden lub dwa przewody odbiorcze. Element Opis À Źródło zasilania 12 V DC Á Wiązka przewodów  Urządzenie zgodne z interfejsem NMEA 0183 Element Funkcja przewodu firmy Garmin Kolor przewodu firmy Garmin Funkcja przewodu urządzenia zgodnego z interfejsem NMEA 0183 Ê Zasilanie Czerwony Zasilanie Ë Uziemienie Czarny Uziemienie danych Ì Tx/Rx Tx/Rx/B (-) Í Tx Niebieski Rx/A (+) Î Rx Brązowy Tx/A (+) Połączenia lampy lub brzęczyka Urządzenie może być używane z lampą lub brzęczykiem (bądź z obydwoma urządzeniami jednocześnie) w celu emitowania alertu dźwiękowego lub świetlnego, kiedy ploter nawigacyjny wyświetla komunikat. Jest to opcjonalne, a przewód alarmu nie jest konieczny do prawidłowego działania urządzenia. Podczas podłączania lampy lub brzęczyka do tego urządzenia należy zwrócić uwagę na następujące kwestie. Obwód alarmu przełącza się do stanu niskiego napięcia podczas emitowania sygnału dźwiękowego alarmu. Maksymalne natężenie wynosi 100 ma; wymagany jest przekaźnik w celu ograniczenia natężenia z plotera nawigacyjnego do 100 ma. Aby ręcznie przełączać alerty dźwiękowe i świetlne, można zainstalować jednobiegunowe przełączniki jednokrotne. Element Opis À Źródło zasilania Á Przewód zasilający  Brzęczyk à Lampa Ä Przekaźnik (natężenie cewki 100 ma) Å Przełączniki do włączania i wyłączania alertów lampy lub brzęczyka 4
5 Element Kolor przewodu Funkcja przewodu Ê Czerwony Zasilanie Ë Czarny Uziemienie Ì Żółty Alarm Uwagi dotyczące sieci NMEA 2000 Jeśli na łodzi jest zainstalowana sieć NMEA 2000, powinna być już podłączona do zasilania. Nie podłączaj przewodu zasilającego NMEA 2000 do zainstalowanej już sieci NMEA 2000, ponieważ tylko jedno źródło zasilania powinno być podłączone do sieci NMEA Przewód zasilający NMEA 2000 należy podłączyć do stacyjki łodzi lub przez inny wbudowany przełącznik. Urządzenia NMEA 2000 rozładują akumulator, jeśli ich przewody zasilające NMEA 2000 zostaną podłączone bezpośrednio do akumulatora. Modele urządzeń zgodnych ze standardem NMEA 2000 można podłączyć do sieci NMEA 2000 na łodzi w celu udostępniania danych z urządzeń obsługujących standard NMEA 2000, takich jak radio UKF. Niezbędne przewody i złącza NMEA 2000 sprzedawane są osobno. Aby uzyskać podstawowe informacje o standardzie NMEA 2000, należy zapoznać się z rozdziałem Podstawowe informacje dotyczące sieci NMEA 2000 w dokumencie Informacje techniczne dla produktów NMEA Aby pobrać ten dokument, wybierz Podręczniki na stronie urządzenia w serwisie Umieszczony z tyłu urządzenia port oznaczony jako NMEA 2000 służy do podłączenia go do standardowej sieci NMEA Element Opis À Urządzenie firmy Garmin zgodne z siecią NMEA 2000 Á Kabel podłączeniowy NMEA 2000 Â Przewód zasilający sieci NMEA 2000 Ã Stacyjka lub wbudowany przełącznik Ä Źródło zasilania 12 V DC Å Terminator lub przewód szkieletu sieci NMEA 2000 Æ Trójnik NMEA 2000 Ç Terminator lub przewód szkieletu sieci NMEA 2000 Podłączanie urządzenia do przetwornika Urządzenia, które mogą odbierać informacje o głębokości z przetwornika firmy Garmin mają port oznaczony jako SONAR. Aby określić typ przetwornika spełniający twoje potrzeby, przejdź na stronę lub skontaktuj się z lokalnym sprzedawcą firmy Garmin. 1 Postępuj zgodnie z instrukcjami dołączonymi do przetwornika, aby w prawidłowy sposób zainstalować go na łodzi. 2 Poprowadź przewód przetwornika do tylnej części urządzenia z dala od źródeł zakłóceń elektrycznych. 3 Podłącz przewód przetwornika do portu SONAR na urządzeniu. Podłączanie urządzenia do zdalnej anteny GPS To urządzenie posiada wewnętrzny odbiornik GPS, ale niektóre instalacje, np. montaż płaski, mogą nie zapewniać widoku nieba niezbędnego do obliczenia pozycji GPS. W takiej sytuacji można zainstalować zewnętrzną antenę GPS firmy Garmin (do nabycia osobno) i podłączyć ją do urządzenia w celu dostarczenia informacji GPS. Urządzenia, które mogą odbierać informacje z zewnętrznej anteny GPS firmy Garmin, mają port oznaczony jako EXT GPS 1 Aby w prawidłowy sposób zainstalować na łodzi zewnętrzną antenę GPS firmy Garmin, należy postępować zgodnie z dołączonymi do niej instrukcjami. 2 Poprowadź przewód anteny do tylnej części urządzenia z dala od źródeł zakłóceń elektrycznych. 3 Podłącz przewód anteny do odpowiedniego portu EXT GPS w urządzeniu. Podłączanie urządzenia do radaru morskiego firmy Garmin Informacje z radaru morskiego firmy Garmin mogą otrzymywać jedynie urządzenia dostosowane do współpracy z radarem. Urządzenia dostosowane do współpracy z radarem posiadają port oznaczony jako RADAR. Aby określić typ radaru spełniający twoje potrzeby, przejdź na stronę lub skontaktuj się z lokalnym sprzedawcą Garmin. 1 Postępuj zgodnie z instrukcjami dołączonymi do radaru, aby w prawidłowy sposób zainstalować go na łodzi. 2 Poprowadź przewód sieciowy Garmin Marine Network od radaru do tylnej części urządzenia z dala od źródeł zakłóceń elektrycznych. 3 Podłącz przewód sieciowy Garmin Marine Network do portu RADAR w urządzeniu. Dodatkowa uwaga dotycząca uziemienia Ta uwaga dotyczy wyłącznie urządzeń z 7-calowym wyświetlaczem. W przypadku większości sposobów instalacji to urządzenie nie wymaga dodatkowego uziemienia obudowy. Jeśli występują zakłócenia, można użyć śruby uziemienia na obudowie, aby podłączyć urządzenie do wodnego uziemienia łodzi i wyeliminować zakłócenia. Aktualizacja oprogramowania urządzenia Aby można było zaktualizować oprogramowanie, należy uzyskać kartę pamięci do aktualizacji oprogramowania lub załadować najnowsze oprogramowanie na kartę pamięci. 1 Włącz ploter nawigacyjny. 5
6 2 Gdy pojawi się ekran główny, włóż kartę do gniazda kart. : Aby wyświetlić instrukcje przeprowadzenia aktualizacji oprogramowania, przed włożeniem karty należy całkowicie uruchomić urządzenie. 3 Wykonaj instrukcje wyświetlane na ekranie. 4 Poczekaj kilka minut na zakończenie procesu aktualizacji oprogramowania. Po zakończeniu procesu aktualizacji oprogramowania urządzenie powróci do normalnej pracy. 5 Wyjmij kartę pamięci. : Jeśli karta pamięci zostanie usunięta, zanim urządzenie uruchomi się ponownie, aktualizacja oprogramowania nie zostanie zakończona. Dane techniczne Fizyczne dane techniczne Urządzenie Dane techniczne Wielkość Modele pięciocalowe Modele siedmiocalowe Wymiary (szer. wys. gł.) Rozmiar wyświetlacza (szer. wys.) Masa Wymiary (szer. wys. gł.) Rozmiar wyświetlacza (szer. wys.) Masa mm (6 7 / / / 32 cale ) ,6 mm (2 29 / 32 cale 4 cale) 779 g (1,72 funta) mm (9 1 / / / 32 cale ) mm (6 1 / 64 cale 3 11 / 32 cale) 1,048 kg (2,31 funta) Wszystkie modele Zakres temperatur Od -15 do 55 C (od 5 do 131 F) Materiał Specyfikacja elektryczna Plastik poliwęglanowy Urządzenie Dane techniczne Wielkość Wszystkie modele Moc wejściowa V DC Bezpiecznik NMEA 2000 LEN 2 NMEA 2000 pobór Modele pięciocalowe Maks. zużycie energii przy 10 V DC Modele siedmiocalowe Typowy pobór prądu przy 12 V DC Maks. pobór prądu przy 12 V DC Bezpieczny dystans dla kompasu Maks. zużycie energii przy 10 V DC Typowy pobór prądu przy 12 V DC Maks. pobór prądu przy 12 V DC Bezpieczny dystans dla kompasu Informacje o PGN sieci NMEA 2000 Typ PGN Opis Transmisja i odbiór Potwierdzenie ISO Żądanie ISO Uzyskanie adresu ISO 3 A, szybkodziałający 100 ma maks. 27 W 450 ma 2,7 A 450 mm (17,72 cala) 27 W 1,3 A 2,3 A 600 mm (23,62 cala) NMEA grupowa funkcja Polecenie/ Żądanie/Potwierdzenie Typ PGN Opis Transmisja Odbiór Informacje o produkcie Kierunek łodzi Prędkość względem wody Głębokość wody GNSS DOP Częstotliwość radiowa, tryb i moc Dane o wietrze Temperatura Grupowa funkcja Transmisja/Odbieranie listy PGN Deklinacja magnetyczna Pozycja: Szybka aktualizacja KDd i PND: Szybka aktualizacja Dane pozycji GNSS Błąd zejścia z trasy Dane nawigacji Informacje o trasie i punktach Widoczne satelity GNSS Ster Kierunek łodzi Parametry silnika: Szybka aktualizacja Parametry silnika: Dynamiczne Parametry transmisji: Dynamiczne Parametry silnika: Statyczne Poziom płynu Raport pozycji A klasy AIS Raport pozycji B klasy AIS Rozszerzony raport pozycji B klasy AIS Dane statyczne i związane z podróżą A klasy AIS Lotniczy raport pozycji AIS SAR Komunikat związany z bezpieczeństwem AIS Informacja o wywołaniu DSC Parametry środowiskowe Parametry środowiskowe (zdezaktualizowane) Wilgotność Rzeczywiste ciśnienie Małe jednostki status Ta informacja odnosi się tylko do produktów zgodnych z NMEA Informacje o interfejsie NMEA 0183 Typ Sentencja Opis Transmisja GPAPB APB: Sentencja B kontrolera kierunku lub trasy (autopilota) GPBOD GPBWC GPGGA GPGLL GPGSA GPGSV GPRMB GPRMC BOD: Namiar (początek do celu) BWC: Namiar i dystans do punktu GGA: Dane pozycji systemu GPS GLL: Pozycja geograficzna (szerokość i długość) GSA: GNSS DOP i aktywne satelity GSV: Widoczne satelity GNSS RMB: Zalecane minimalne informacje dotyczące nawigacji RMC: Zalecane minimalne dane specyficzne dla satelitów GNSS 6

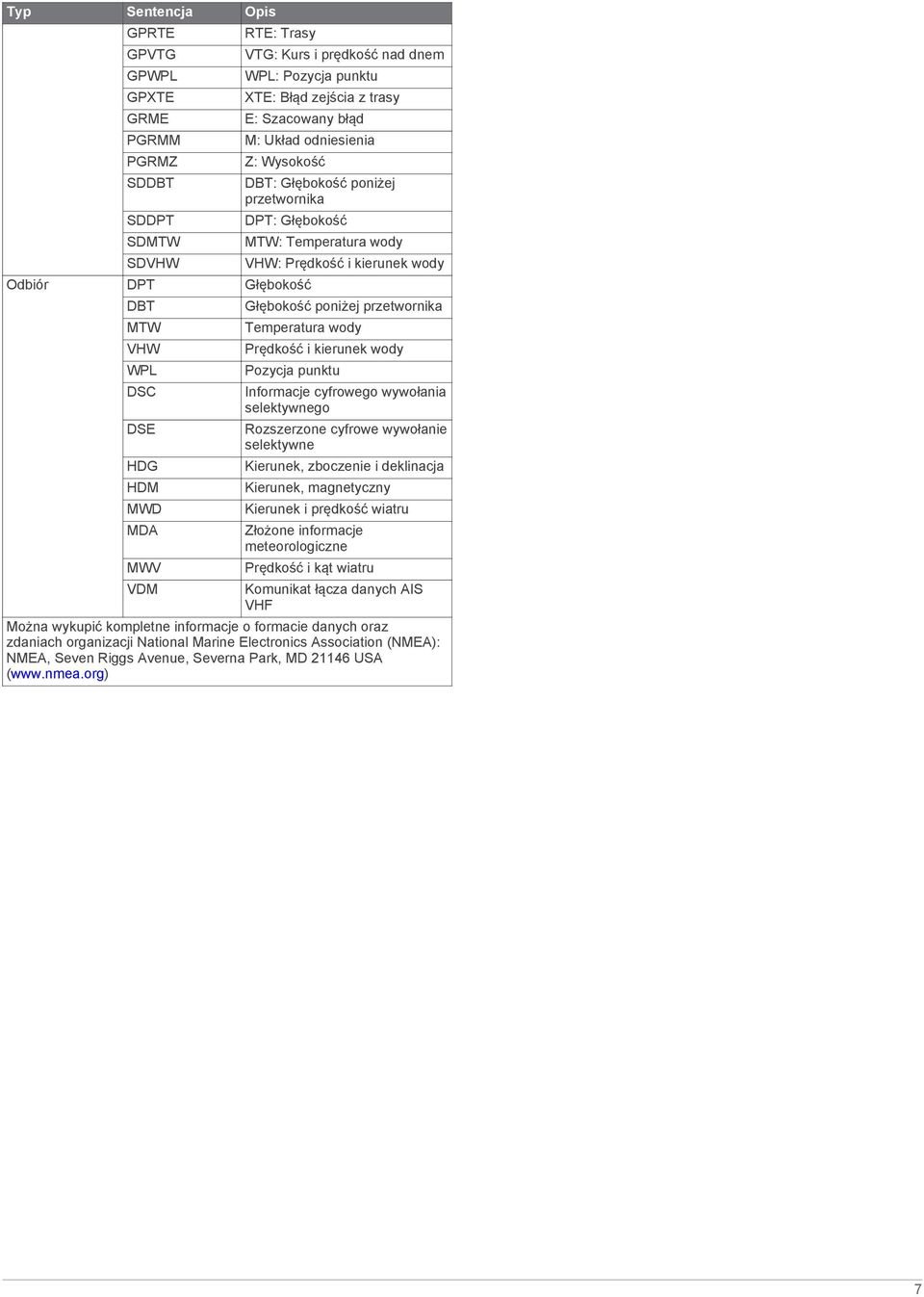

7 Typ Sentencja Opis GPRTE GPVTG GPWPL GPXTE GRME PGRMM PGRMZ SDDBT SDDPT SDMTW SDVHW RTE: Trasy VTG: Kurs i prędkość nad dnem WPL: Pozycja punktu XTE: Błąd zejścia z trasy E: Szacowany błąd M: Układ odniesienia Z: Wysokość DBT: Głębokość poniżej przetwornika DPT: Głębokość Odbiór DPT Głębokość DBT MTW VHW WPL DSC DSE HDG HDM MWD MDA MWV VDM MTW: Temperatura wody VHW: Prędkość i kierunek wody Głębokość poniżej przetwornika Temperatura wody Prędkość i kierunek wody Pozycja punktu Informacje cyfrowego wywołania selektywnego Rozszerzone cyfrowe wywołanie selektywne Kierunek, zboczenie i deklinacja Kierunek, magnetyczny Kierunek i prędkość wiatru Złożone informacje meteorologiczne Prędkość i kąt wiatru Komunikat łącza danych AIS VHF Można wykupić kompletne informacje o formacie danych oraz zdaniach organizacji National Marine Electronics Association (NMEA): NMEA, Seven Riggs Avenue, Severna Park, MD USA ( 7
8 Garmin, logo Garmin oraz GPSMAP są znakami towarowymi firmy Garmin Ltd. lub jej oddziałów zarejestrowanymi w Stanach Zjednoczonych i innych krajach. echomap jest znakiem towarowym firmy Garmin Ltd. lub jej oddziałów. Wykorzystywanie tych znaków bez wyraźnej zgody firmy Garmin jest zabronione. NMEA, NMEA 2000 i logo NMEA 2000 są zastrzeżonymi znakami towarowymi organizacji National Marine Electronics Association Garmin Ltd. lub jej oddziały
