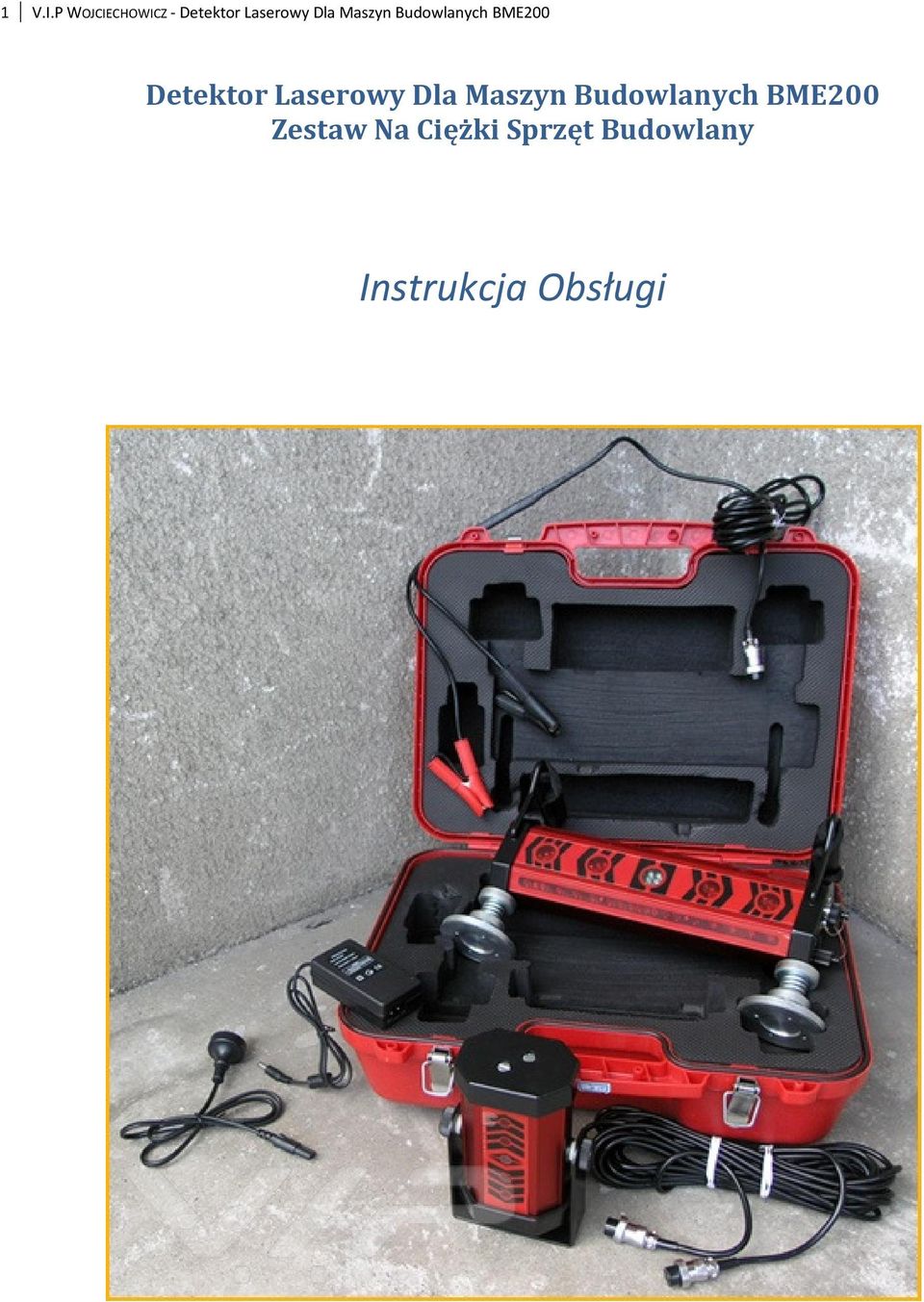

1 1 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME200 Detektor Laserowy Dla Maszyn Budowlanych BME200 Zestaw Na Ciężki Sprzęt Budowlany Instrukcja Obsługi

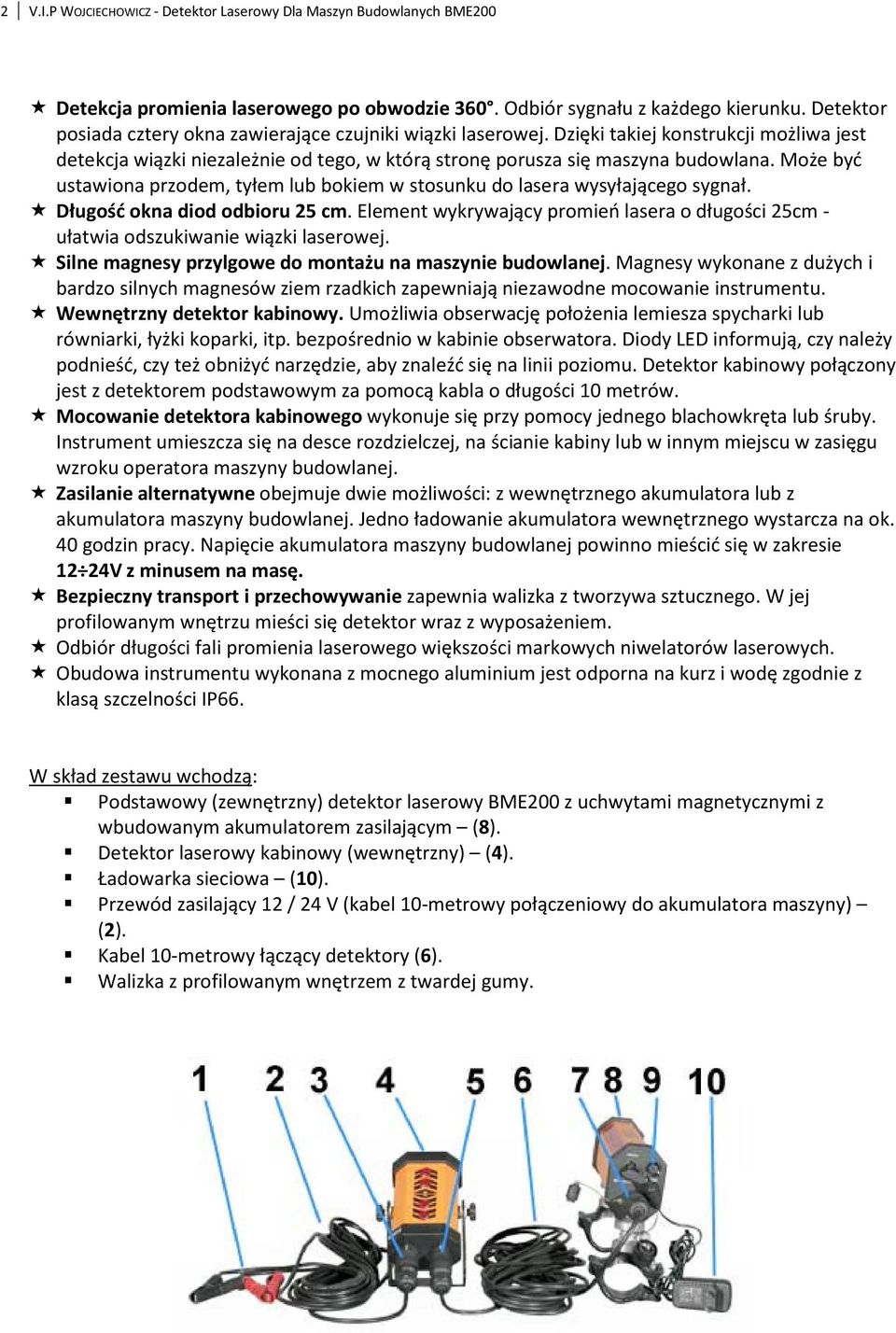

2 2 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME200 Detekcja promienia laserowego po obwodzie 360. Odbiór sygnału z każdego kierunku. Detektor posiada cztery okna zawierające czujniki wiązki laserowej. Dzięki takiej konstrukcji możliwa jest detekcja wiązki niezależnie od tego, w którą stronę porusza się maszyna budowlana. Może być ustawiona przodem, tyłem lub bokiem w stosunku do lasera wysyłającego sygnał. Długość okna diod odbioru 25 cm. Element wykrywający promień lasera o długości 25cm - ułatwia odszukiwanie wiązki laserowej. Silne magnesy przylgowe do montażu na maszynie budowlanej. Magnesy wykonane z dużych i bardzo silnych magnesów ziem rzadkich zapewniają niezawodne mocowanie instrumentu. Wewnętrzny detektor kabinowy. Umożliwia obserwację położenia lemiesza spycharki lub równiarki, łyżki koparki, itp. bezpośrednio w kabinie obserwatora. Diody LED informują, czy należy podnieść, czy też obniżyć narzędzie, aby znaleźć się na linii poziomu. Detektor kabinowy połączony jest z detektorem podstawowym za pomocą kabla o długości 10 metrów. Mocowanie detektora kabinowego wykonuje się przy pomocy jednego blachowkręta lub śruby. Instrument umieszcza się na desce rozdzielczej, na ścianie kabiny lub w innym miejscu w zasięgu wzroku operatora maszyny budowlanej. Zasilanie alternatywne obejmuje dwie możliwości: z wewnętrznego akumulatora lub z akumulatora maszyny budowlanej. Jedno ładowanie akumulatora wewnętrznego wystarcza na ok. 40 godzin pracy. Napięcie akumulatora maszyny budowlanej powinno mieścić się w zakresie 12 24V z minusem na masę. Bezpieczny transport i przechowywanie zapewnia walizka z tworzywa sztucznego. W jej profilowanym wnętrzu mieści się detektor wraz z wyposażeniem. Odbiór długości fali promienia laserowego większości markowych niwelatorów laserowych. Obudowa instrumentu wykonana z mocnego aluminium jest odporna na kurz i wodę zgodnie z klasą szczelności IP66. W skład zestawu wchodzą: Podstawowy (zewnętrzny) detektor laserowy BME200 z uchwytami magnetycznymi z wbudowanym akumulatorem zasilającym (8). Detektor laserowy kabinowy (wewnętrzny) (4). Ładowarka sieciowa (10). Przewód zasilający 12 / 24 V (kabel 10-metrowy połączeniowy do akumulatora maszyny) (2). Kabel 10-metrowy łączący detektory (6). Walizka z profilowanym wnętrzem z twardej gumy.

Może być ustawiona przodem, tyłem lub bokiem w stosunku do lasera wysyłającego sygnał. Długość okna diod odbioru 25 cm.

3 3 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME200 Opis urządzenia: 1. Złącza "krokodylki" do podłączenia zestawu do akumulatora maszyny. 3. Wtyk przewodu zasilającego. 5. Wtyk przewodu zasilająco-sygnałowego od strony detektora kabinowego. 6. Przewód zasilająco-sygnałowy pomiędzy detektorem podstawowym, a kabinowym. 7. Wtyk przewodu zasilająco-sygnałowego od strony detektora podstawowego. 9. Wtyk przewodu ładowania wewnętrznego akumulatora detektora. 11. Metalowe amortyzatory drgań pochodzących od pracującej maszyny budowlanej. 12. Klemy (opcja) w standardzie silne uchwyty magnetyczne. 13. Fotoelementy do detekcji wiązki światła lasera obejmujące pełny zakres 360 stopni. 14. Czerwone panele diodowe wskazujące kierunek prowadzenia narzędzia (łyżki, lemiesza, itp.) do góry. 15. Zielony panel diodowy wskazujący, że narzędzie (łyżka, lemiesz, itp.) jest prowadzone na właściwej wysokości. 16. Czerwone panele diodowe wskazujące kierunek prowadzenia narzędzia (łyżki, lemiesza, itp.) w dół.

Wtyk przewodu zasilająco-sygnałowego od strony detektora podstawowego. 9. Wtyk przewodu ładowania wewnętrznego akumulatora detektora. 11.

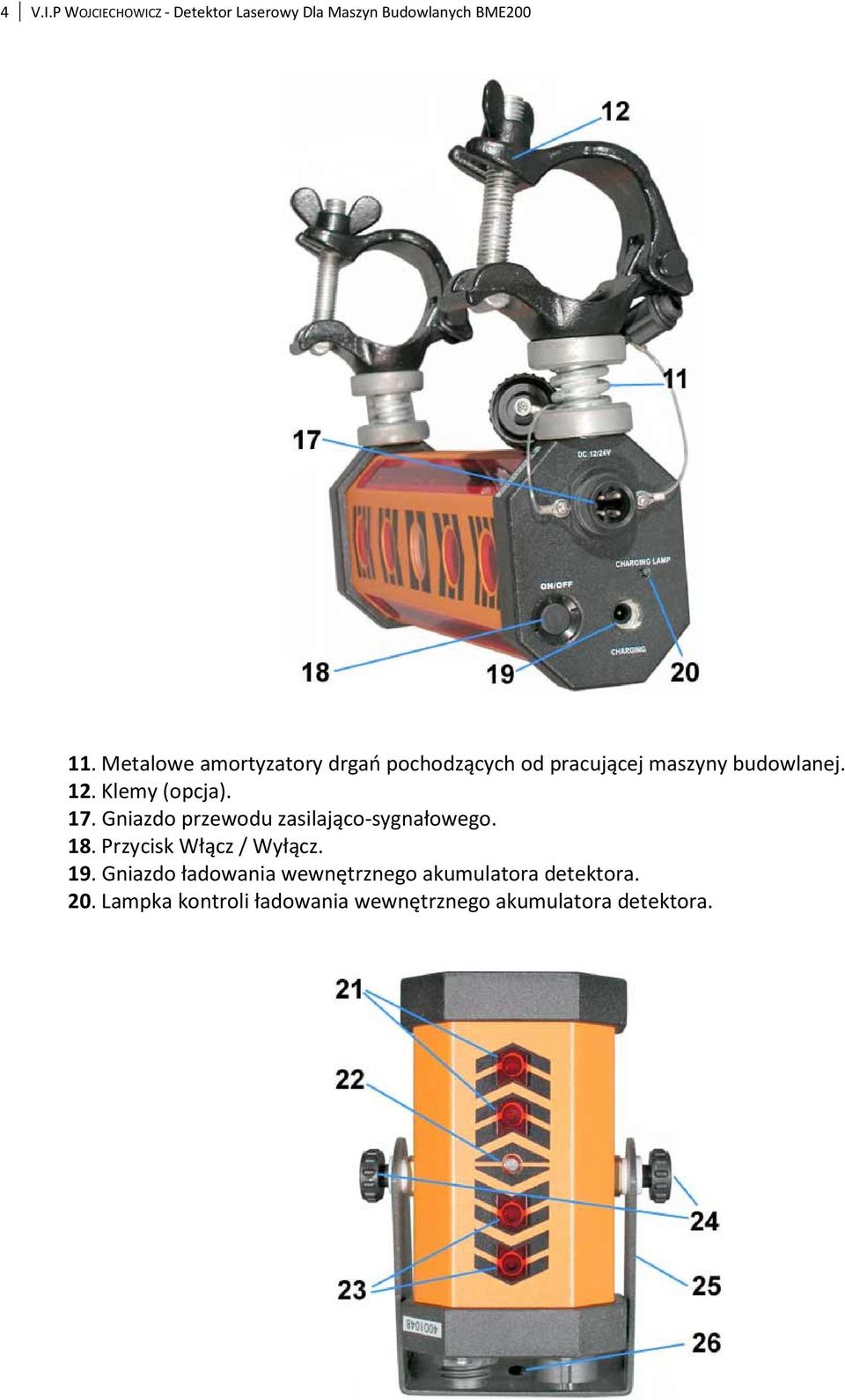

4 4 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME Metalowe amortyzatory drgań pochodzących od pracującej maszyny budowlanej. 12. Klemy (opcja). 17. Gniazdo przewodu zasilająco-sygnałowego. 18. Przycisk Włącz / Wyłącz. 19. Gniazdo ładowania wewnętrznego akumulatora detektora. 20. Lampka kontroli ładowania wewnętrznego akumulatora detektora.

Klemy (opcja). 17. Gniazdo przewodu zasilająco-sygnałowego. 18. Przycisk Włącz / Wyłącz. 19.

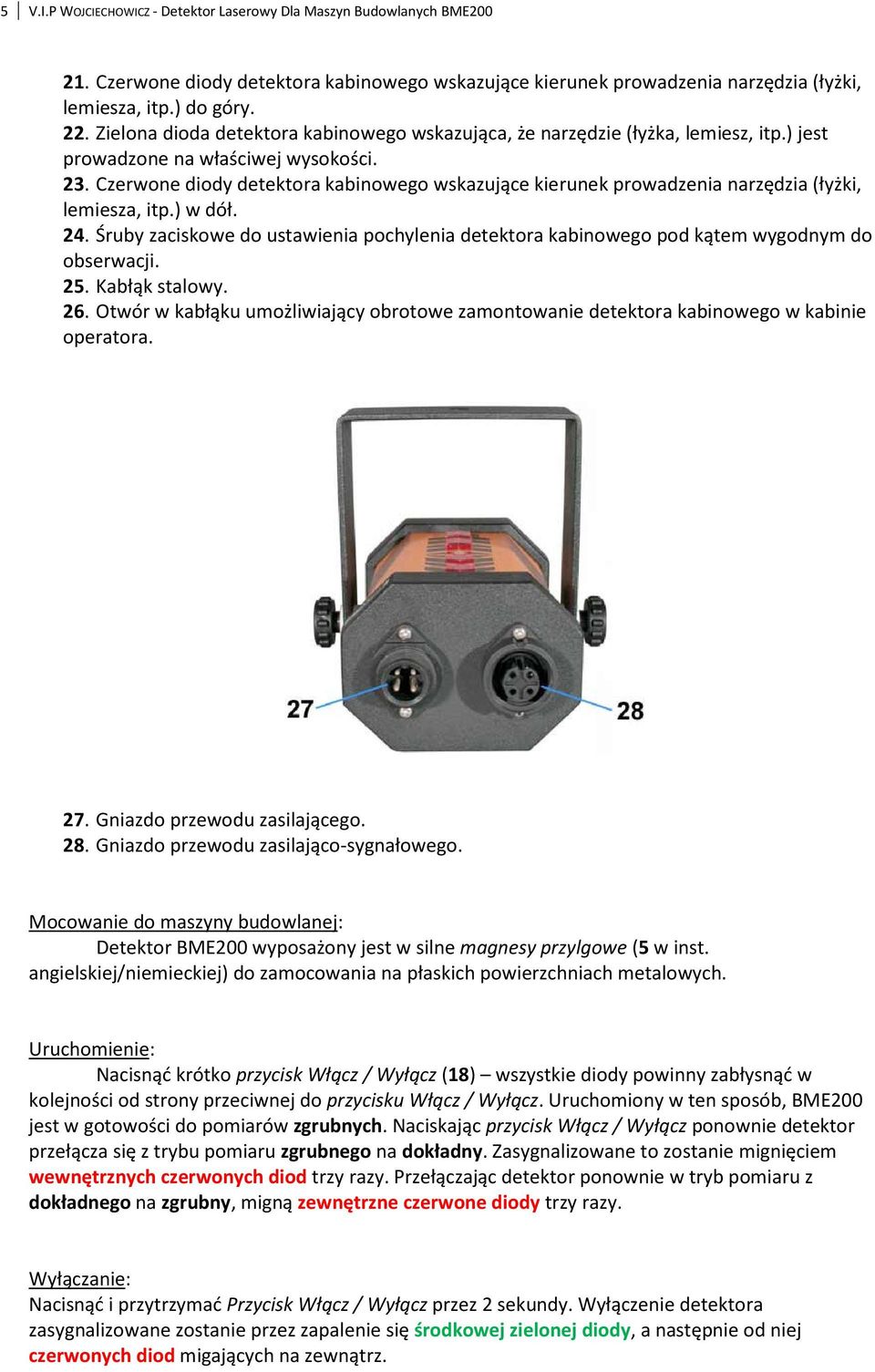

5 5 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME Czerwone diody detektora kabinowego wskazujące kierunek prowadzenia narzędzia (łyżki, lemiesza, itp.) do góry. 22. Zielona dioda detektora kabinowego wskazująca, że narzędzie (łyżka, lemiesz, itp.) jest prowadzone na właściwej wysokości. 23. Czerwone diody detektora kabinowego wskazujące kierunek prowadzenia narzędzia (łyżki, lemiesza, itp.) w dół. 24. Śruby zaciskowe do ustawienia pochylenia detektora kabinowego pod kątem wygodnym do obserwacji. 25. Kabłąk stalowy. 26. Otwór w kabłąku umożliwiający obrotowe zamontowanie detektora kabinowego w kabinie operatora. 27. Gniazdo przewodu zasilającego. 28. Gniazdo przewodu zasilająco-sygnałowego. Mocowanie do maszyny budowlanej: Detektor BME200 wyposażony jest w silne magnesy przylgowe (5 w inst. angielskiej/niemieckiej) do zamocowania na płaskich powierzchniach metalowych. Uruchomienie: Nacisnąć krótko przycisk Włącz / Wyłącz (18) wszystkie diody powinny zabłysnąć w kolejności od strony przeciwnej do przycisku Włącz / Wyłącz. Uruchomiony w ten sposób, BME200 jest w gotowości do pomiarów zgrubnych. Naciskając przycisk Włącz / Wyłącz ponownie detektor przełącza się z trybu pomiaru zgrubnego na dokładny. Zasygnalizowane to zostanie mignięciem wewnętrznych czerwonych diod trzy razy. Przełączając detektor ponownie w tryb pomiaru z dokładnego na zgrubny, migną zewnętrzne czerwone diody trzy razy. Wyłączanie: Nacisnąć i przytrzymać Przycisk Włącz / Wyłącz przez 2 sekundy. Wyłączenie detektora zasygnalizowane zostanie przez zapalenie się środkowej zielonej diody, a następnie od niej czerwonych diod migających na zewnątrz.

Czerwone diody detektora kabinowego wskazujące kierunek prowadzenia narzędzia (łyżki, lemiesza, itp.) w dół. 24.

6 6 V.I.P WOJCIECHOWICZ - Detektor Laserowy Dla Maszyn Budowlanych BME200 Diody sygnalizacyjne: Migające 2 górne czerwone diody podnieść BME200 Migająca środkowa zielona dioda BME200 wypoziomowany Migające 2 dolne czerwone diody obniżyć BME200 Detektor kabinowy: Połączyć detektor kabinowy i detektor zewnętrzny przewodami łączącymi detektory (6) przez wejścia końcówek (28, 17). Zamontować detektor kabinowy w odpowiednim miejscu w kabinie sterowniczej maszyny budowlanej. Dzięki temu praca detektora będzie zauważalna dla operatora maszyny nawet w przypadku zamontowania detektora zewnętrznego poza obszarem wzroku (np. powyżej kabiny sterowniczej maszyny). Detektor kabinowy nie posiada własnego źródła zasilania zasilany jest przez połączenie z detektorem podstawowym. Akumulator: BME200 posiada wbudowany akumulator zasilający 7,2V NiMh. Jeżeli diody sygnalizacyjne migają od środka detektora na zewnątrz, akumulator wymaga ładowania. W przypadku rozładowania akumulatora, BME200 wyłącza się automatycznie. Ładowanie akumulatora: Zdjąć zaślepkę zabezpieczającą i podłączyć ładowarkę przez wejście końcówki ładowarki (19). Podłączyć ładowarkę do prądu. Zalecany czas ładowania: 15 godzin. Przewód zasilający 12 / 24 V: Podłączyć przewód zasilający 12 / 24 V (6) przez wejście końcówki przewodu zasilającego 12 / 24 V (17) lub, w przypadku połączonych detektorów podstawowego i kabinowego, przez wejście końcówki przewodu zasilającego 12 / 24 V (27). Zacisnąć klemy w odpowiednich miejscach na akumulatorze maszyny budowlanej. Czerwony zacisk na biegunie dodatnim (+), czarny zacisk na biegunie ujemnym (-) lub do masy (blok silnika). Dane techniczne: Dokładność precyzyjna: Dokładność zgrubna: Zasięg: Mocowanie: Akumulator / ładowarka: Czas pracy: Czas ładowania: Warunki temperaturowe pracy: Ciężar: ±2mm ±10mm ±5mm ±23mm 360 : 1 400m magnesy przylgowe 7,2V NiMh / 2500 mah 40 godz. 15 godz. -20 C +50 C 3,1 kg (English) geo@geologic.net.pl

dolne czerwone diody obniżyć BME200 Detektor kabinowy: Połączyć detektor kabinowy i detektor zewnętrzny przewodami łączącymi detektory (6) przez wejścia końcówek (28, 17).
