1 INSTRUKCJA OBSŁUGI Antena DVB-T Goobay Nr produktu Strona 1 z 6

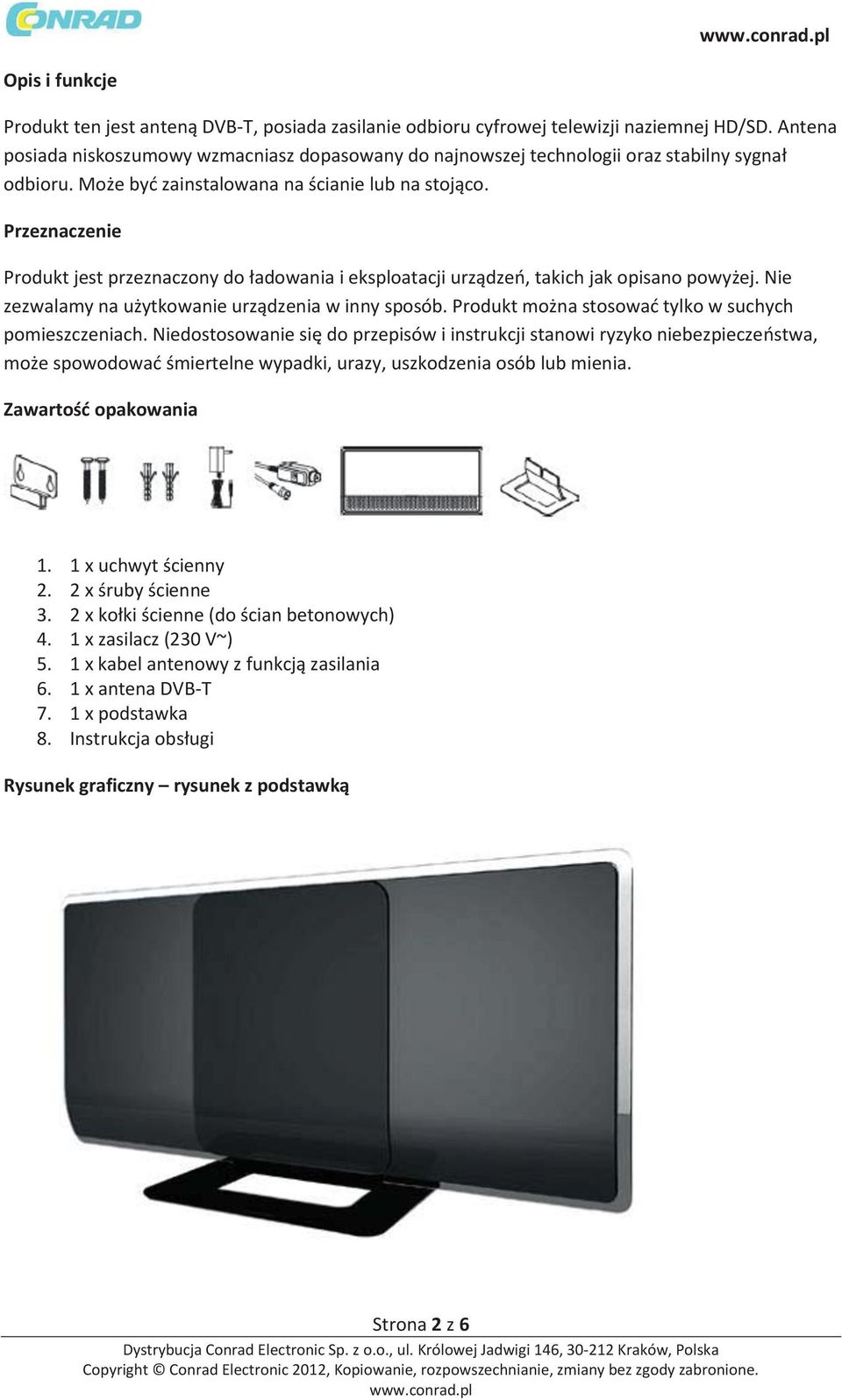

2 Opis i funkcje Produkt ten jest anteną DVB-T, posiada zasilanie odbioru cyfrowej telewizji naziemnej HD/SD. Antena posiada niskoszumowy wzmacniasz dopasowany do najnowszej technologii oraz stabilny sygnał odbioru. Może być zainstalowana na ścianie lub na stojąco. Przeznaczenie Produkt jest przeznaczony do ładowania i eksploatacji urządzeń, takich jak opisano powyżej. Nie zezwalamy na użytkowanie urządzenia w inny sposób. Produkt można stosować tylko w suchych pomieszczeniach. Niedostosowanie się do przepisów i instrukcji stanowi ryzyko niebezpieczeństwa, może spowodować śmiertelne wypadki, urazy, uszkodzenia osób lub mienia. Zawartość opakowania 1. 1 x uchwyt ścienny 2. 2 x śruby ścienne 3. 2 x kołki ścienne (do ścian betonowych) 4. 1 x zasilacz (230 V~) 5. 1 x kabel antenowy z funkcją zasilania 6. 1 x antena DVB-T 7. 1 x podstawka 8. Instrukcja obsługi Rysunek graficzny rysunek z podstawką Strona 2 z 6

Przeznaczenie Produkt jest przeznaczony do ładowania i eksploatacji urządzeń, takich jak opisano powyżej. Nie zezwalamy na użytkowanie urządzenia w inny sposób.

3 Instalacja Korzystanie z podstawki: Przesuń antenę (6) na stojak (7) aż do momentu zatrzaśnięcia. Montaż na drewnianych i betonowych ścianach: 1. Upewnij się, że w miejscu instalacji nie ma żadnych przewodów. 2. Za pomocą wiertarki wywierć dwa otwory w odległości 35 mm. Użyj uchwytu jako wskaźnika. 3. Przy ścianach betonowych użyj kołków rozporowych. Na kamiennych ścianach konieczne może być zastosowanie kołków rozporowych innego rodzaju. Drewniane ściany zwykle nie wymagają kołków rozporowych. Strona 3 z 6

Za pomocą wiertarki wywierć dwa otwory w odległości 35 mm. Użyj uchwytu jako wskaźnika. 3. Przy ścianach betonowych użyj kołków rozporowych.

4 Podłączenie i praca 1. Sprawdź zawartość opakowania, porównując ją do zakresu dostawy. 2. Porównaj specyfikacje wszystkich stosowanych produktów, aby były zgodne ze sobą. Korzystanie z zasilania 230 V 1. Podłącz kabel antenowy do źródła zasilania (5) i źródło zasilania do odbiornika DVB-T. 2. Podłącz dołączony zasilacz do kabla antenowego ze źródłem zasilania (5) i drugą stronę zasilacza do gniazda AC 230 V. Alternatywne połączenie Korzystanie z odbiornika jako źródła zasilania: 1. Podłącz kabel antenowy do odbiornika DVB-T 2. Aktywuj funkcję anteny w Twoim odbiorniku DVB-T lub telewizorze. Strona 4 z 6

Podłącz kabel antenowy do źródła zasilania (5) i źródło zasilania do odbiornika DVB-T. 2.

5 - Zmień pozycję lub miejsce anteny, gdy jakość sygnału jest zła. - Przeprowadź wyszukiwanie kanałów Twojego odbiornika DVB-T lub TV. Utrzymanie, pielęgnacja, przechowywanie i transport Uwaga! Istnieje ryzyko zranienia przez potknięcie. Bezpiecznie zainstaluj kabel. Uwaga! Ryzyko pożaru lub zwarcia w wyniku przegrzania. Pamiętaj o odpowiedniej wentylacji i stosowaniu odpornych na ogień stałych powierzchni. - Urządzenie nie wymaga konserwacji. - Zawsze należy odłączyć wtyczkę od sieci, gdy nie jest w użyciu. - Czyść urządzenie za pomocą suchej i miękkiej ściereczki. Należy uważać, aby uniknąć zarysowań. Uważaj na kable. - Należy unikać miejsc o wysokiej temperaturze, wilgotności lub miejsc, które mogą być narażone na niesprzyjające warunki. - Produkt należy trzymać z dala od dzieci i przechowywać go w suchym miejscu. - Zachowaj oryginalne opakowanie do transportu oraz w celu uniknięcia szkód. Strona 5 z 6

Pamiętaj o odpowiedniej wentylacji i stosowaniu odpornych na ogień stałych powierzchni. - Urządzenie nie wymaga konserwacji. - Zawsze należy odłączyć wtyczkę od sieci, gdy nie jest w użyciu.

6 Rozwiązywanie problemów Problem Antena nie działa Możliwe rozwiązanie Zamontuj antenę taj, jak opisano powyżej. Upewnij się, że antena jest dostarczona przez zasilacz lub odbiornik. Zły sygnał odbioru Inne pytania Zmień pozycję lub miejsce anteny. Skontaktuj się ze swoim sprzedawcą. Specyfikacja. Zasilanie / napięcie wyjściowe 230 V AC/ 12 V DC Zakres częstotliwości anteny VHF: 47~230 MHz, UHF: 470~870Mhz Całkowite uzyskanie do: VHF: 42 3 bb, UHF: 38 3 db Współczynnik szumów (maksymalnie):<2 db Impedancja wyjściowa RF: 75 Ohm Przewód koncentryczny RF: wtyczka IEC/ ok 1,5 m, 1,5C-2V Kabel antenowy z funkcją zasilania Zakres częstotliwości: VHF: 47~890 Mhz Tłumienie: < 2 db Wejście DC: 9~12 V DC Wyjście DC: 5 V DC Wejście/wyjście: gniazdo IEC / wtyczka IEC Strona 6 z 6

Zasilanie / napięcie wyjściowe 230 V AC/ 12 V DC Zakres częstotliwości anteny VHF: 47~230 MHz, UHF: 470~870Mhz Całkowite uzyskanie do: VHF: 42 3 bb, UHF: 38 3 db Współczynnik szumów
