1 PROG RAM MABLE CONTROLLER C O C ONT R O LLE R Instrukcja obsługi sterowników PLC firmy Hitachi serii EC Co zawiera ta instrukcja? P R O G R A M M A B LE LL ER N T RO PR O G R A M M A B L E E C -6 0H R P E C -60H R P H ITA C H I H IT A C H I ECL-40HRP HITACHI ORG 10 ( ) OR NOT OUT 211 / 11 -Symbolika, skróty, itd. Podstawowa zawartość sterowników PLC, wspólne skróty i zasady adresowania pamięci. - Instrukcje logiczne programu Syntatyka programu drabinkowego i listy instrukcji. Układy czasowe, liczniki porównania. Rozdział kończy się przykładami programów. - Instrukcje specjalne Lista instrukcji specjalnych. Nastepnie szczegółowe opisy każdej instrukcji z przykładami zastosowań. - Programy narzędziowe i ich praktyczne wykorzystanie Opis programu narzędziowego, procedur startowych i tworzenia dokumentacji. - Dane techniczne Dane techniczne, instalacja, połączenia, wymiary itd. ORG 20 FUN20 00 FUN FUN FUN11 400

2 Spis treści : CO ZAWIERA TA INSTRUKCJA?... 1 HISTORIA, PODSTAWY:... 2 Krótka historia firmy Hitachi:... 2 Krótka historia sterowników PLC: PROGRAMOWANIE. LISTA INSTRUKCJI STEROWNIKÓW SERII EC ADRESOWANIE Pamięć,rejestry itd.: symbolika i objaśnienia Mapa adresów Wewnętrzna pamięć Układy czasowe i liczniki Organizacja pamięci. Bity/Słowa Pamięć specjalna I NSTRUKCJE LOGICZNE Instrukcje logiczne programu UŻYWANIE INSTRUKCJI W PROGRAMIE Różne kombinacje połączeń Układy czasowe i liczniki (Timers/Counters) Układy czasowe Programowanie liczników (Licznik zliczający "w górę") Przykłady programów, Instrukcje logiczne LISTA INSTRKCJI SPECJALNYCH Opis instrukcji specjalnych (FUN-bloki funkcyjne) Specjalne instrukcje logiczne Licznik "w górę"/"w dół",zatrzask, Rejesr przesuwny Warunek nadrzędny Instrukcje skoków Instrukcje ładowania i przesłań Instrukcje ładowania i przesłań dla układów czasowych i liczników Instrukcje arytmetyczne Dodawanie Odejmowanie Mnożenie Dzielenie Arytmetyczne instrukcje logiczne (Instrukcje maskujące) Instrukcje porównań (kmparacje) Instrukcja zaadresowania bitu Carry Instrukcje konwersji kodu (BCD- i Binarna konwersja) Instrukcje przesunięć (patrz także - FUN47) Instrukcje zamiany Szybkie odświerzanie stanu wejść/wyjść Przerwania Zdefiniowanie wejść Instrukcje obsługi szybkiego licznika Programowanie szybkiego licznika Instrukcje END i NOP Praktyczne przykłady wykorzystania instrukcji specjalnych NARZĘDZIA PROGRAMISTYCZNE PROTOKÓŁ KOMUNIKACJI Komunikacja przez modem PROGRAMOWANIE, URUCHAMIANIE I TWORZENIE DOKUMENTACJI PROGRAM ACTSIP-E... 57

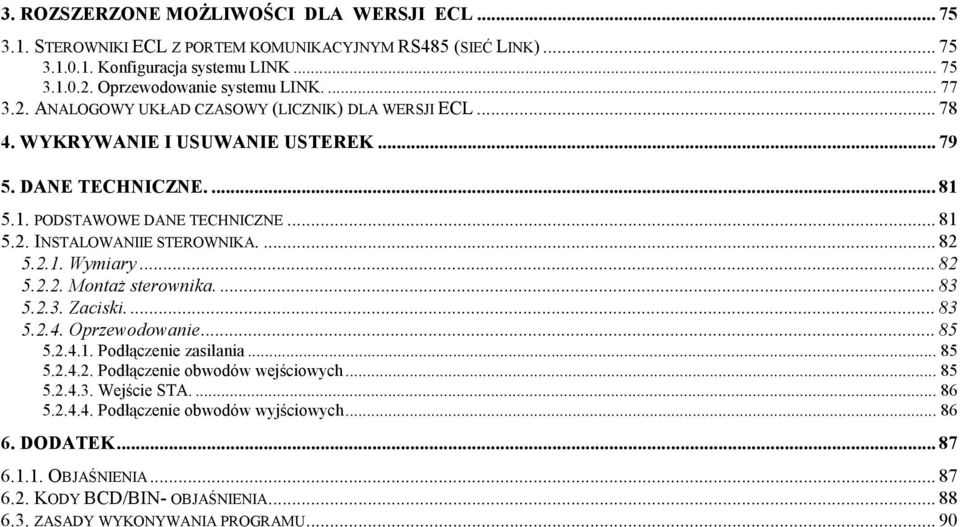

3 3. ROZSZERZONE MOŻLIWOŚCI DLA WERSJI ECL STEROWNIKI ECL Z PORTEM KOMUNIKACYJNYM RS485 (SIEĆ LINK) Konfiguracja systemu LINK Oprzewodowanie systemu LINK ANALOGOWY UKŁAD CZASOWY (LICZNIK) DLA WERSJI ECL WYKRYWANIE I USUWANIE USTEREK DANE TECHNICZNE PODSTAWOWE DANE TECHNICZNE INSTALOWANIIE STEROWNIKA Wymiary Montaż sterownika Zaciski Oprzewodowanie Podłączenie zasilania Podłączenie obwodów wejściowych Wejście STA Podłączenie obwodów wyjściowych DODATEK OBJAŚNIENIA KODY BCD/BIN- OBJAŚNIENIA ZASADY WYKONYWANIA PROGRAMU... 90

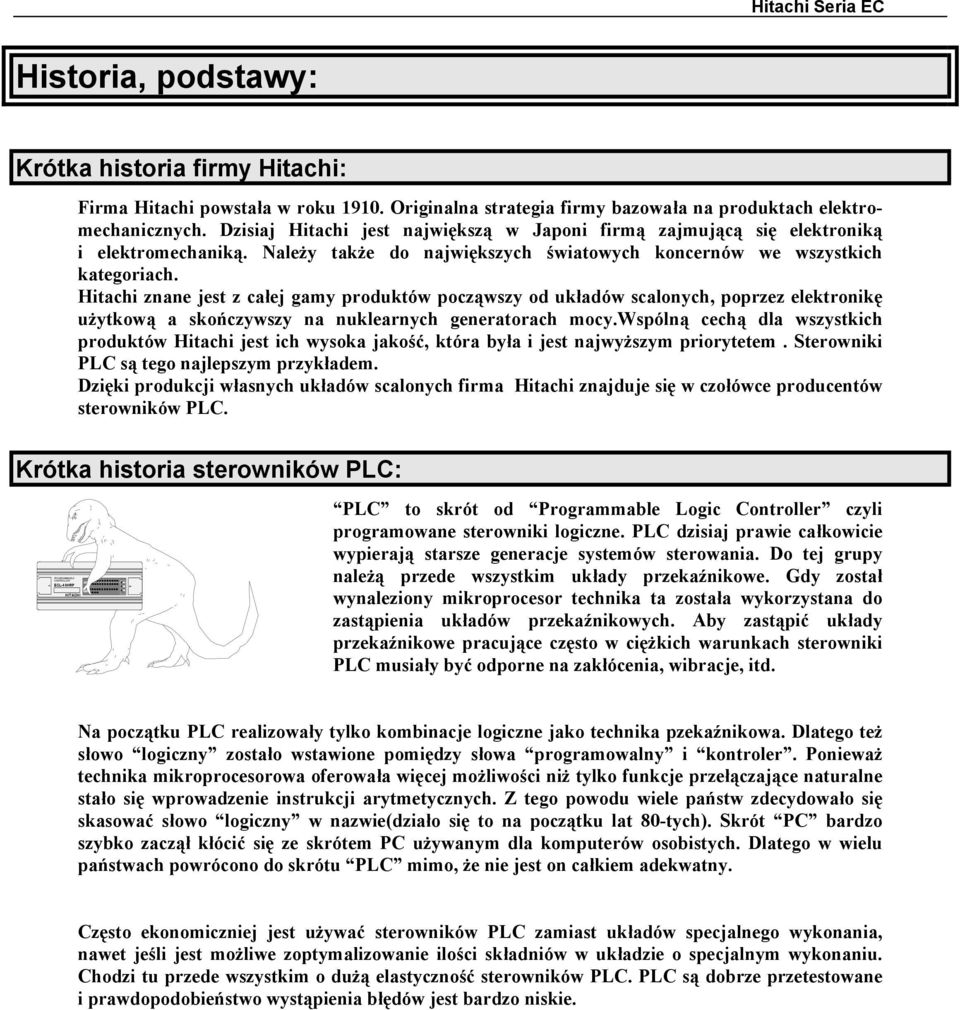

4 PROGRAMMABLE CONTROLLER PO W INPUT OUTPUT RUN ERR Hitachi Seria EC Historia, podstawy: Krótka historia firmy Hitachi: Firma Hitachi powstała w roku Originalna strategia firmy bazowała na produktach elektromechanicznych. Dzisiaj Hitachi jest największą w Japoni firmą zajmującą się elektroniką i elektromechaniką. Należy także do największych światowych koncernów we wszystkich kategoriach. Hitachi znane jest z całej gamy produktów począwszy od układów scalonych, poprzez elektronikę użytkową a skończywszy na nuklearnych generatorach mocy.wspólną cechą dla wszystkich produktów Hitachi jest ich wysoka jakość, która była i jest najwyższym priorytetem. Sterowniki PLC są tego najlepszym przykładem. Dzięki produkcji własnych układów scalonych firma Hitachi znajduje się w czołówce producentów sterowników PLC. Krótka historia sterowników PLC: ECL-40HRP HITACHI PLC to skrót od Programmable Logic Controller czyli programowane sterowniki logiczne. PLC dzisiaj prawie całkowicie wypierają starsze generacje systemów sterowania. Do tej grupy należą przede wszystkim układy przekaźnikowe. Gdy został wynaleziony mikroprocesor technika ta została wykorzystana do zastąpienia układów przekaźnikowych. Aby zastąpić układy przekaźnikowe pracujące często w ciężkich warunkach sterowniki PLC musiały być odporne na zakłócenia, wibracje, itd. Na początku PLC realizowały tylko kombinacje logiczne jako technika pzekaźnikowa. Dlatego też słowo logiczny zostało wstawione pomiędzy słowa programowalny i kontroler. Ponieważ technika mikroprocesorowa oferowała więcej możliwości niż tylko funkcje przełączające naturalne stało się wprowadzenie instrukcji arytmetycznych. Z tego powodu wiele państw zdecydowało się skasować słowo logiczny w nazwie(działo się to na początku lat 80-tych). Skrót PC bardzo szybko zaczął kłócić się ze skrótem PC używanym dla komputerów osobistych. Dlatego w wielu państwach powrócono do skrótu PLC mimo, że nie jest on całkiem adekwatny. Często ekonomiczniej jest używać sterowników PLC zamiast układów specjalnego wykonania, nawet jeśli jest możliwe zoptymalizowanie ilości składniów w układzie o specjalnym wykonaniu. Chodzi tu przede wszystkim o dużą elastyczność sterowników PLC. PLC są dobrze przetestowane i prawdopodobieństwo wystąpienia błędów jest bardzo niskie.

5 Hitachi Seria EC Programowanie 3 1. Programowanie. Lista instrukcji sterowników serii EC Adresowanie Pamięć, rejestry, itd.: symbolika i objaśnienia eeeedpsss Program, Pamięć, PROGRAMMABLE CONTROLLER Pamięć N P U T specjalna, itd. ECL-40HRP HITACHI Rejestry, POW RUN OU TPU T ERR FIZYCZNE WEJŚCIA PROGRAMMABLE CONTROLLER ECL-40HRP HITACHI NP UT OUTPUT FIZYCZNE WYJŚCIA POW RUN ERR Więcej informacji na ten temat znajdziesz na str Mapa adresów. Fizyczne wejścia / wyjscia Typ Nr.(adresy) wejść. Nr.(adresy) wyjść EC Uwagi. EC niedostępne EC i niedostępne niedostępne Wewnętrzna pamięć. Typ Adresy wewnętrznej pamięci. Uwagi. Niepodtrzymywalna (Bez podtrzymania bateryjnego) Podtrzymywalna niedostępne. (Z podtrzymaniem bateryjnym) Specjalna niedostępne Wewnętrzna bateria podtrzymuje pamięć sterownika po wyłączeniu napięcia zasilania(maksymalnie 2 tygodnie). Uwagi: Wejścia 0-2 mogą być użyte jako wejścia szybkiego licznika. (patrz FUN96) Wejście 3 może być użyte jako zewnętrzne wejście przerwania. (patrz FUN97) Wejścia 0-7 mają programowane wejściowe filtry czasowe. (patrz FUN97)

6 4 Programowanie Hitachi Seria EC Układy czasowe i liczniki. Dostępnych jest 96 układów czasowych i liczników. Zajmują one przestrzeń adresową sterownika o adresach T/C (T/C95 może być użyty jako układ czasowy o nastawie analogowej dla wersji ECL. Więcej informacji patrz str. 73) Organizacja pamięci. Bity/Słowa. Wszystkie adresy podawane są w postaci dziesiętnej. Słowa i bity umieszczone są w tej samej tablicy. Adresowanie bitowe pamięci (bity w programie sterującym) lub 16 kolejnych bitów pamięci(tzw.adresowanie pionowe ). Adresowanie pamięci jako dwubajtowe słowa (wartości lub rejestry).tzw. adresowanie poziome. Więcej informacji na temat różnic pomiędzy adresowaniem pionowym a poziomym znajduje się na stronie 83. Przykład: Jeśli 413 jest zaadresowane jako bit, to wartością jego jest "1" logiczna, oraz 414 zadresowane jest także jako bit to jego wartością jest "0" logiczne. Jeśli 413 zadresowane jest jako słowo, to jego wartością jest (młodszy bajt wzięty jest z pod adresu 414). Bit reprezentowany jest warunkiem ON / OFF (załączony/wyłączony) lub "1"/"0". Słowo reprezentowane jest poprzez 16 kolejnych bitów. Wartość dziesiętna słowa zawiera się w granicach od 0 do ( ).

7 Hitachi Seria EC Programowanie Pamięć specialna. Bit 960: Bit 961: Bit 962: Skasowanie(wyłączenie) wszystkich wyjść sterownika. Skasowanie wszystkich podtrzymywalnych bateryjnie komórek pamięci, wartości zliczonej przez liczniki oraz zawartości rejestrów przesuwnych. Do ustawienia bitu 961 można użyć impulsu 967 (patrz przykład poniżej tabeli) Generator impulsów dla każdego cyklu skanowania. Bit 963: Generator impulsów o częstotliwosci 10 Hz (okres 0,1 s ). Bit 964: Generator impulsów o częstotliwosci 1 Hz (okres 1 s ). Bit 965: Generator impulsów o częstotliwosci 0.1 Hz (okres 10 s ). Bit 966: Generator impulsów (okres 1 min ). Bit 967: Impuls generowany tylko w pierwszym cyklu skanowania. Czas trwania impulsu jest równy czasowi jednego cyklu skanowania. Bit 968: 1000 cykli Generator impulsów dla 1000 cykli skanowania. Bit 990: =1 Zawsze załączony (ustawiony w stan 1 logicznej). Bit 991: Słowo 970:!! Załączony podzas stanu RUN sterownika. Błąd! Nie zdefiniowano zakładki.w tym 2-bajtowym słowie zapisywane są kody błędów systemowych sterownika. Słowo 980: AND 1000!! W tym 2-bajtowym słowie zapisywane są kody błędów Słowo 982: Czas skanowania programowych sterownika. Czas skanowania programu (cyklycznego wykonywania programu) w 10 ms jednostkach (2 bajtowe słowo ) Słowo 984: Max. czas skanowania Maksymalny czas skanowania programu (cyklycznego wykonywania programu) w 10 ms jednostkach (2 bajtowe słowo ) Bity : Bity : - Nie używane. Zarezerwowane do wykorzystania w przyszłości. Przykład: ( ) C preset Impuls startowy(bit 967) wyzwala bit 961 kasując pamięć podtrzymywalną i wartości rejestrów przesuwnych. Wartości zliczane wszystkich liczników ustawiane są na 0. Dla podanego przykładu wartość zliczona przez licznik C50 ustawiana jest na 0 przy podaniu sygnału startu programu STA.

8 6 Programowanie Hitachi Seria EC 1.2. Instrukcje logiczne. "Blok logiczny" jest logiczną kombinacją warunków wejściowych i wyjść Instrukcje logiczne programu Schemat drabinkowy Bloki logiczne ORG ORiGin Początek bloku logicznego & & >= STR SToRe Początek rozgałęzienia bloku logicznego & & >= AND AND Połączenie szeregowe styków logicznych & OR OR Połączenie równoległe styków logicznych >= NOT NOT Negacja styku logicznego. OUT OUT Wyjście(wynik operacji logicznej) T/C Układ czasowy/ Licznik Układ czasowy zwłoczny lub T s T10 0.2s Licznik liczący w górę Wejście zliczające Wejście kasujące C50 328

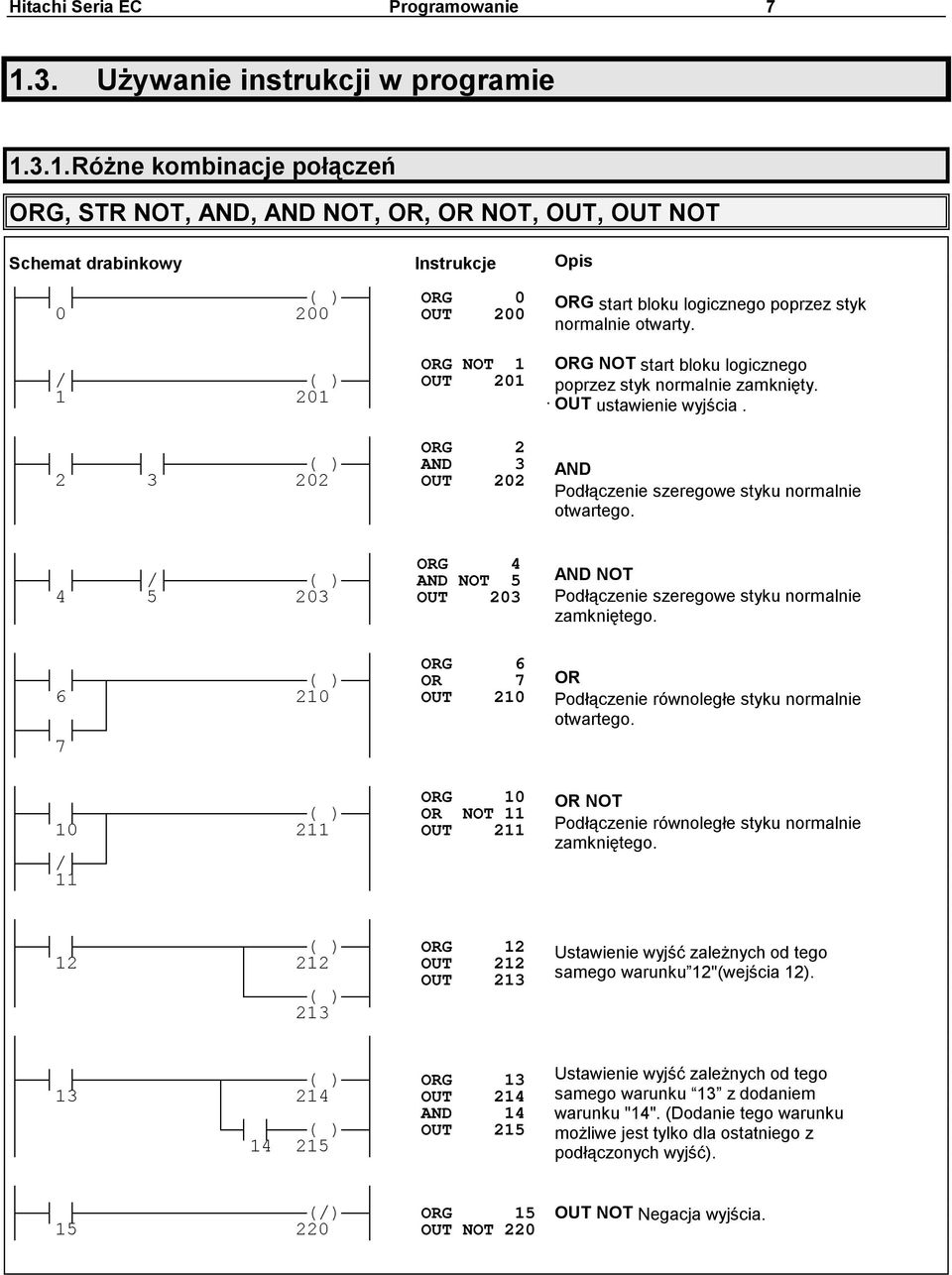

9 Hitachi Seria EC Programowanie Używanie instrukcji w programie Różne kombinacje połączeń ORG, STR NOT, AND, AND NOT, OR, OR NOT, OUT, OUT NOT Schemat drabinkowy Instrukcje ( ) ORG 0 ORG start bloku logicznego poprzez styk OUT 200 normalnie otwarty. ORG NOT 1 ORG NOT start bloku logicznego / ( ) OUT 201 poprzez styk normalnie zamknięty OUT ustawienie wyjścia. Opis ORG 2 ( ) AND OUT 202 ORG 4 / ( ) AND NOT OUT 203 ORG 6 ( ) OR OUT ORG 10 ( ) OR NOT OUT 211 / 11 ( ) ORG OUT 212 OUT 213 ( ) 213 ( ) ORG OUT 214 AND 14 ( ) OUT (/) ORG OUT NOT 220 AND Podłączenie szeregowe styku normalnie otwartego. AND NOT Podłączenie szeregowe styku normalnie zamkniętego. OR Podłączenie równoległe styku normalnie otwartego. OR NOT Podłączenie równoległe styku normalnie zamkniętego. Ustawienie wyjść zależnych od tego samego warunku 12"(wejścia 12). Ustawienie wyjść zależnych od tego samego warunku 13 z dodaniem warunku "14". (Dodanie tego warunku możliwe jest tylko dla ostatniego z podłączonych wyjść). OUT NOT Negacja wyjścia.

10 8 Programowanie Hitachi Seria EC STR, STR NOT, AND STR, OR STR. Schemat drabinkowy Pokazany schemat zostanie podzielony na dwa bloki częściowe: blok A i blok B Można to zapisać poniższymi instrukcjami: Blok Blok częściowy A częściowy B 206 Start bloku A Start bloku B Połączenie bloków (szeregowe) Lista instr. ORG 10 OR NOT 11 - STR 12 OR 13 AND STR, OUT Opis Szeregowe połączenie dwóch bloków częściowych A i B Rodzaj połączenia bloków ustala funkcja AND STR(iloczyn logiczny). (Blok A jest blokiem równoległym. Blok B jest także blokiem równoległym) Blok częściowy A Blok częściowy B Start bloku A Start bloku B Połączenie bloków (równoległe) Pokazany schemat zostanie podzielony na dwa bloki częściowe: blok A i blok B. Można to zapisać poniższymi instrukcjami: Lista instr. ORG 14 AND 15 STR NOT 16 AND 17 OR STR OUT 207 Opis Równoległe połączenie dwóch bloków częściowych A i B Rodzaj połączenia bloków ustala funkcja OR STR(suma logiczna). (Blok A jest blokiem szeregowym. Blok B jest także blokiem szeregowym). Jeżli chcemy połączyć bloki szeregowo lub równolegle to rozpoczęcie nowego bloku należy rozpocząć instrukcją STR lub STR NOT i zakończyć ten blok instrukcją OR STR (kiedy łączymy równolegle) lub AND STR (kiedy łączymy szeregowo). STR lub STR NOT muszą muszą zawsze iść w parze z instrukcjami OR STR lub AND STR. Pierwsze z nich definiują poczatek bloku częściowego natomiast drugie koniec.

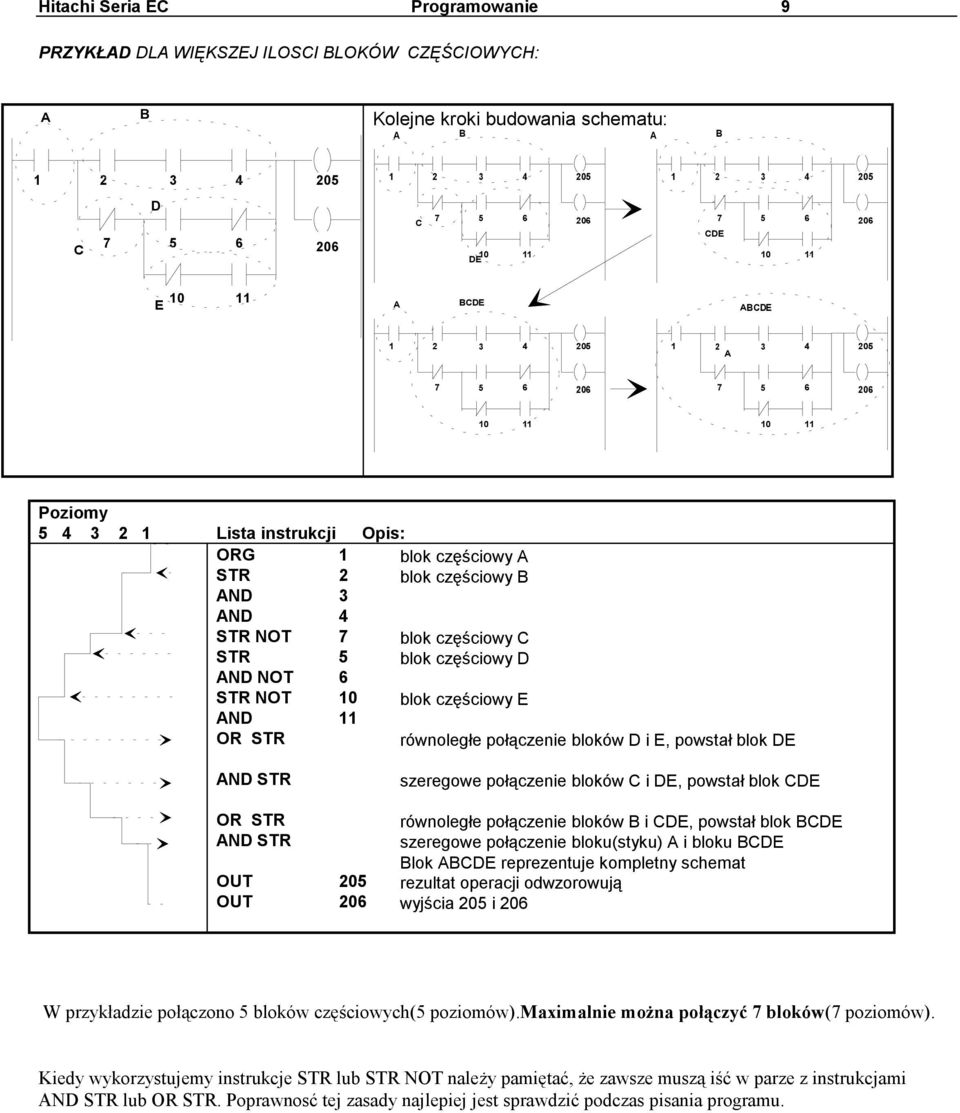

11 Hitachi Seria EC Programowanie 9 PRZYKŁAD DLA WIĘKSZEJ ILOSCI BLOKÓW CZĘŚCIOWYCH: A B Kolejne kroki budowania schematu: A B A B C 7 D C DE CDE E A BCDE ABCDE A Poziomy Lista instrukcji Opis: ORG 1 blok częściowy A STR 2 blok częściowy B AND 3 AND 4 STR NOT 7 blok częściowy C STR 5 blok częściowy D AND NOT 6 STR NOT 10 blok częściowy E AND 11 OR STR równoległe połączenie bloków D i E, powstał blok DE AND STR szeregowe połączenie bloków C i DE, powstał blok CDE OR STR równoległe połączenie bloków B i CDE, powstał blok BCDE AND STR szeregowe połączenie bloku(styku) A i bloku BCDE Blok ABCDE reprezentuje kompletny schemat OUT 205 rezultat operacji odwzorowują OUT 206 wyjścia 205 i 206 W przykładzie połączono 5 bloków częściowych(5 poziomów).maximalnie można połączyć 7 bloków(7 poziomów). Kiedy wykorzystujemy instrukcje STR lub STR NOT należy pamiętać, że zawsze muszą iść w parze z instrukcjami AND STR lub OR STR. Poprawnosć tej zasady najlepiej jest sprawdzić podczas pisania programu.

12 10 Programowanie Hitachi Seria EC Układy czasowe i liczniki (Timers/Counters) Układy czasowe. Układ czasowy zwłoczny(o jednej zwłoce czasowej): Schemat drabinkowy Lista instrukcji Opis ORG 0 T00 OUT T/C s ORG T/C 0 ( ) OUT 201 T Po ustawieniu wejścia 0 w stan wysoki uaktywniony zostanie układ czasowy T00 o zwłoce 50 s. Po 50 s styk układu czasowego T00 załączy wyjście 201. Zastosowanie: Układy czasowe definiowane są 2-cyfrowym adresem (T00 - T95) oraz 3-cyfrową wartością zadaną zwłoki czasowej ( 0,1-99,9 s lub 1 to 999 s). 4-cyfrową wartość zadaną zwłoki czasowej można zaprogramować dla układów czasowych o adresach T 0-9. N.p. OUT T definiuje układ czasowy o adresie 2 z wartością zadaną zwłoki s Układy czasowe zliczają w górę. (Startują od 0,0 s. Gdy wartość czasu zliczanego zówna się z wartością zadaną ustawione zostaje w stan wysoki wyjście układu czasowego.) Wejście wyzwalające Styk wyjściowy Na str.27 opisano programowe ładowanie i odczytywanie wartości zadanej przez układy czasowe i liczniki.

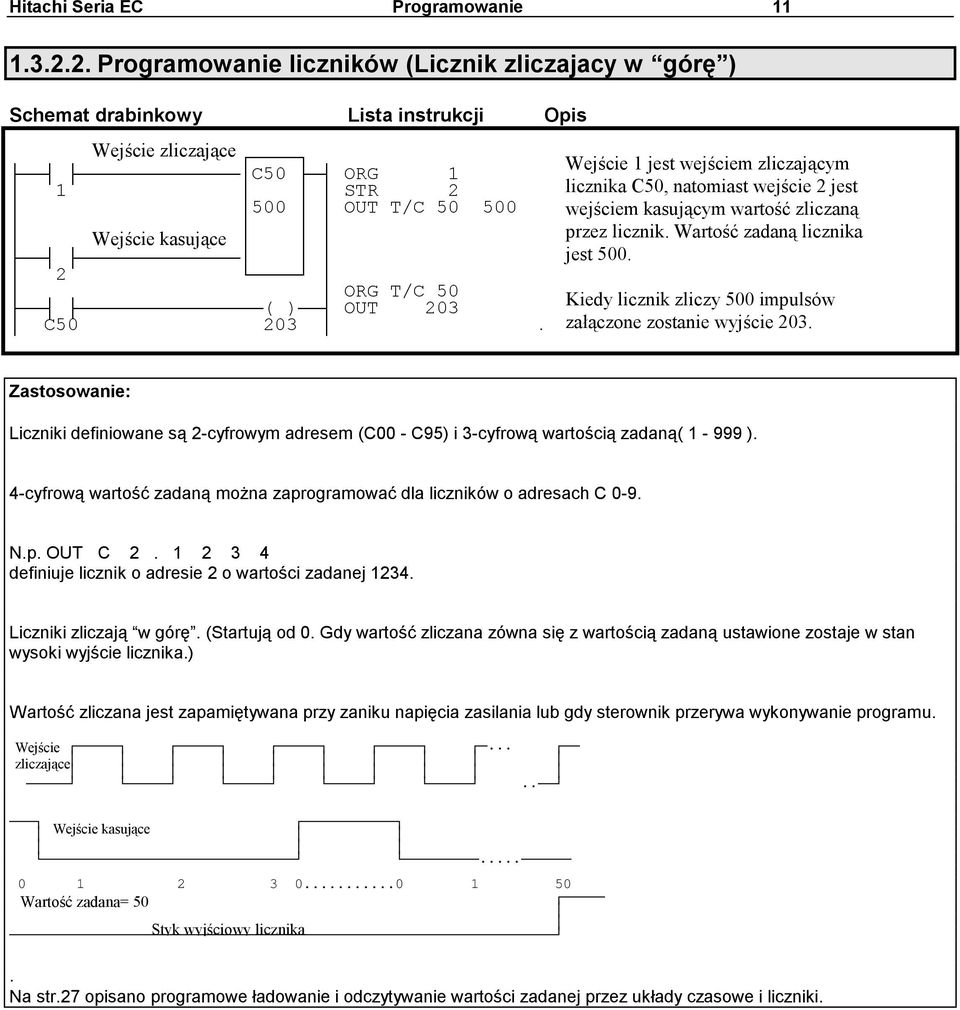

13 Hitachi Seria EC Programowanie Programowanie liczników (Licznik zliczajacy w górę ) Schemat drabinkowy Lista instrukcji Opis Wejście zliczające C50 ORG 1 1 STR OUT T/C Wejście kasujące 2 ORG T/C 50 ( ) OUT 203 C Wejście 1 jest wejściem zliczającym licznika C50, natomiast wejście 2 jest wejściem kasującym wartość zliczaną przez licznik. Wartość zadaną licznika jest 500. Kiedy licznik zliczy 500 impulsów załączone zostanie wyjście 203. Zastosowanie: Liczniki definiowane są 2-cyfrowym adresem (C00 - C95) i 3-cyfrową wartością zadaną( ). 4-cyfrową wartość zadaną można zaprogramować dla liczników o adresach C 0-9. N.p. OUT C definiuje licznik o adresie 2 o wartości zadanej Liczniki zliczają w górę. (Startują od 0. Gdy wartość zliczana zówna się z wartością zadaną ustawione zostaje w stan wysoki wyjście licznika.) Wartość zliczana jest zapamiętywana przy zaniku napięcia zasilania lub gdy sterownik przerywa wykonywanie programu. Wejście... zliczające.. Wejście kasujące Wartość zadana= 50 Styk wyjściowy licznika. Na str.27 opisano programowe ładowanie i odczytywanie wartości zadanej przez układy czasowe i liczniki.

14 12 Programowanie Hitachi Seria EC Przykłady programów, Instrukcje logiczne Połączenie szeregowe z podtrzymaniem: ORG 0 / ( ) OR AND NOT 1 OUT Połączenie szeregowo/równoległe bloków częściowych: ORG 0 / ( ) AND NOT STR 2 AND 3 OR 4 4 OR 10 AND STR OUT Połączenie szeregowe dwóch bloków częściowych równoległych: / ( ) ORG AND NOT 1 STR 4 AND OR STR STR 2 AND 3 STR 6 AND 7 OR STR AND STR OUT 210 Kaskadowe połączenie dwóch układów czasowych: ( ) ORG 0 0 T00 OUT T/C s ORG T/C 00 ( ) OUT T/C T00 T01 50s ORG T/C 01 ( ) OUT 210 T01 210

15 Hitachi Seria EC Programowanie 13 Kaskadowe połączenie licznika i układu czasowego: ORG 0 / ( ) AND NOT T/C 00 0 T00 T00 OUT T/C s C50 ORG 400 STR 2 T00 preset OUT T/C ORG T/C 50 ( ) OUT 210 C Wyjście układu czasowego T00 będzie ustawiane co 50 sekund. Licznik zliczy 100 interwałów czasowych 50 sekundowych. Wyjście 210 zostanie ustawione po 5000 sekund. Połączenie mostkujace: ( ) ( ) Połączenie mostkujące jest niedozwolone! Należy je zastąpić w poniższy sposób: ORG 0 ( ) STR AND 4 OR STR AND 1 OUT ORG 0 ( ) AND OR 2 AND 3 OUT 201 2

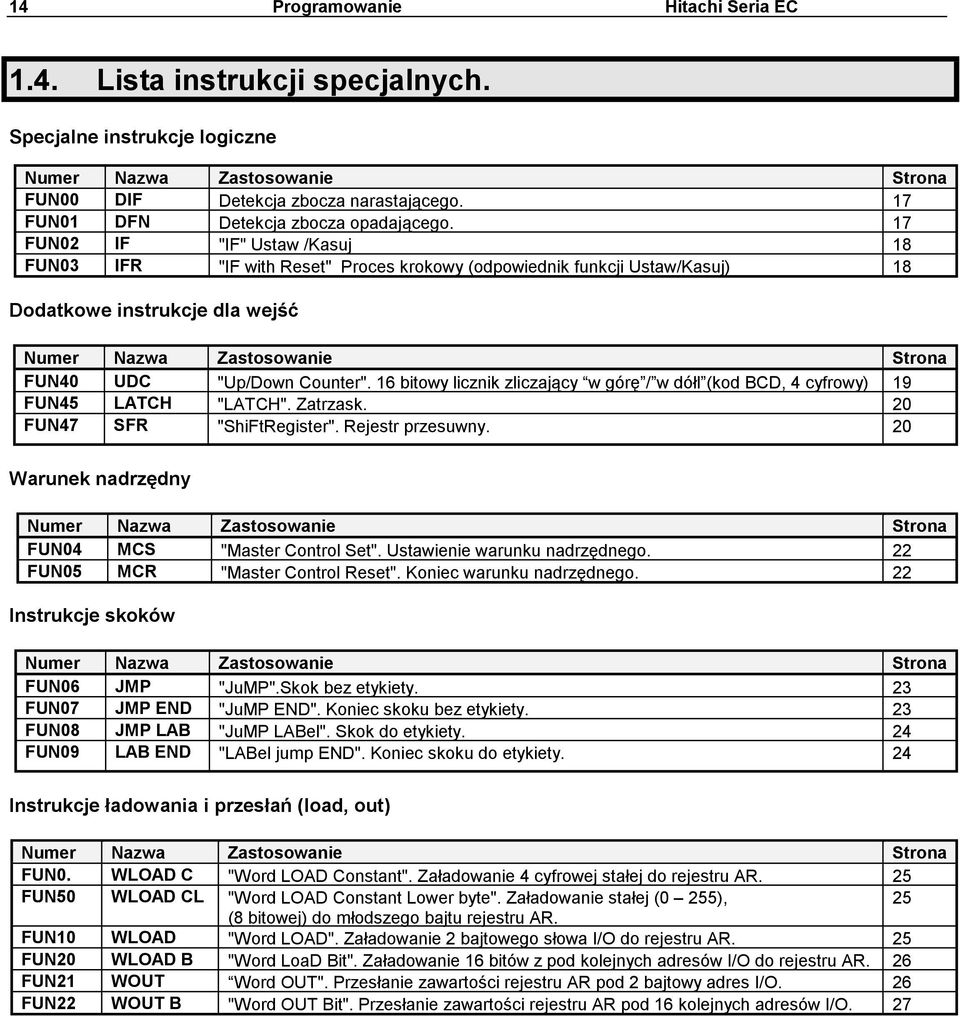

16 14 Programowanie Hitachi Seria EC 1.4. Lista instrukcji specjalnych. Specjalne instrukcje logiczne Numer Nazwa Zastosowanie Strona FUN00 DIF Detekcja zbocza narastającego. 17 FUN01 DFN Detekcja zbocza opadającego. 17 FUN02 IF "IF" Ustaw /Kasuj 18 FUN03 IFR "IF with Reset" Proces krokowy (odpowiednik funkcji Ustaw/Kasuj) 18 Dodatkowe instrukcje dla wejść Numer Nazwa Zastosowanie Strona FUN40 UDC "Up/Down Counter". 16 bitowy licznik zliczający w górę / w dółl (kod BCD, 4 cyfrowy) 19 FUN45 LATCH "LATCH". Zatrzask. 20 FUN47 SFR "ShiFtRegister". Rejestr przesuwny. 20 Warunek nadrzędny Numer Nazwa Zastosowanie Strona FUN04 MCS "Master Control Set". Ustawienie warunku nadrzędnego. 22 FUN05 MCR "Master Control Reset". Koniec warunku nadrzędnego. 22 Instrukcje skoków Numer Nazwa Zastosowanie Strona FUN06 JMP "JuMP".Skok bez etykiety. 23 FUN07 JMP END "JuMP END". Koniec skoku bez etykiety. 23 FUN08 JMP LAB "JuMP LABel". Skok do etykiety. 24 FUN09 LAB END "LABel jump END". Koniec skoku do etykiety. 24 Instrukcje ładowania i przesłań (load, out) Numer Nazwa Zastosowanie Strona FUN0. WLOAD C "Word LOAD Constant". Załadowanie 4 cyfrowej stałej do rejestru AR. 25 FUN50 WLOAD CL "Word LOAD Constant Lower byte". Załadowanie stałej (0 255), 25 (8 bitowej) do młodszego bajtu rejestru AR. FUN10 WLOAD "Word LOAD". Załadowanie 2 bajtowego słowa I/O do rejestru AR. 25 FUN20 WLOAD B "Word LoaD Bit". Załadowanie 16 bitów z pod kolejnych adresów I/O do rejestru AR. 26 FUN21 WOUT Word OUT". Przesłanie zawartości rejestru AR pod 2 bajtowy adres I/O. 26 FUN22 WOUT B "Word OUT Bit". Przesłanie zawartości rejestru AR pod 16 kolejnych adresów I/O. 27

17 Hitachi Seria EC Programowanie 15 Instrukcje arytmetyczne Numer Nazwa Zastosowanie Strona FUN1. ADD C 4 cyfrowa stała jest dodawana do rejestru AR (sumowanie BCD, wynik w AR) 31 FUN11 ADD 4 cyfrowe słowo I/O jest dodawane do rejestru AR (sumowanie BCD, wynik w AR) 31 FUN61 ADD BIN 4 cyfrowe słowo I/O jest dodawane do rejestru AR (sumowanie BIN, wynik w AR) 31 FUN2. SUB C 4 cyfrowa stała jest odejmowana od rejestru AR (odejmowanie BCD, wynik w AR) 32 FUN12 SUB 4 cyfrowe słowo I/O jest odejmowane od rejestru AR (odejmowanie BCD, wynik w 32 AR) FUN62 SUB BIN 4 cyfrowe słowo I/O jest odejmowane od rejestru AR (odejmowanie BIN, wynik w AR) 32 FUN3. MUL C 4 cyfrowa stała jest mnożona przez rejestr AR (mnożenie BCD, wynik w AR) 33 FUN13 MUL 4 cyfrowe słowo I/O jest mnożone przez rejestr AR (mnożenie BCD, wynik w AR) 33 FUN63 MUL BIN 4 cyfrowe słowo I/O jest mnożone przez rejestr AR (mnożenie BIN, wynik w AR) 33 FUN4. DIV C Rejestr AR jest dzielony przez 4 cyfrową stałą (dzielenie BCD, wynik w AR) 34 FUN14 DIV Rejestr AR jest dzielony przez 4 cyfrowe słowo I/O (dzielenie BCD, wynik w AR) 34 FUN64 DIV BIN Rejestr AR jest dzielony przez 4 cyfrowe słowo I/O (dzielenie BIN, wynik w AR) 34 Arytmetyczne instrukcje logiczne (Instrukcje maskujące) Numer Nazwa Zastosowanie Strona FUN5. WAND C "Word AND Constant". Wykonanie operacji logicznej AND (iloczyn logiczny) 35 pomiędzy rejestrem AR i 4 cyfrową stałą (wynik w AR). FUN15 WAND "Word AND". Wykonanie operacji logicznej AND (iloczyn logiczny) pomiędzy 35 rejestrem AR i 16 bitowym słowem I/O (wynik w AR). FUN6. WOR C "Word OR Constant". Wykonanie operacji logicznej OR (suma logiczna) pomiędzy 35 rejestrem AR i 4 cyfrową stałą (wynik w AR). FUN16 WOR "Word OR". Wykonanie operacji logicznej OR (suma logiczna) pomiędzy rejestrem 36 AR i 16 bitowym słowem I/O (wynik w AR). FUN85 WNOT "Word Not". Negacja 16 bitowego słowa umieszczonego w rejestrze AR (wynik w AR). 36 Instrukcje porównań(komparacje) Numer Nazwa Zastosowanie Strona FUN7. CMP >=C "COMPare >= Constant". Porównanie rejestru AR ze stałą. Jeżel (AR) >= stała to 37 ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). FUN17 CMP >= "COMPare >= ". Porównanie rejestru AR z 2 bajtowym słowem I/O. 37 Jeżeli (AR) >= 2 bajtowe słowo I/O to ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). FUN8. CMP = C "COMPare = Constant". Porównanie rejestru AR ze stałą. Jeżel (AR) = stała to 37 ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). FUN18 CMP = "COMPare = ". Porównanie rejestru AR z 2 bajtowym słowem I/O. 37 Jeżeli (AR) = 2 bajtowe słowo I/O to ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). FUN9. CMP < C "COMPare < Constant". Porównanie rejestru AR ze stałą. Jeżel (AR) < stała to 37 ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). FUN19 CMP < "COMPare < ". Porównanie rejestru AR z 2 bajtowym słowem I/O. Jeżeli (AR) < 2 bajtowe słowo I/O to ustawiany jest w stan 1 logicznej bit przeniesienia("carry"). 37 Instrukcja zaadresowania bitu przeniesienia Carry Numer Nazwa Zastosowanie Strona FUN23 OUC OUt "Carry"".Bit przeniesienia "Carry" zapisywany jest pod podany adres (Y, M). 37

18 16 Programowanie Hitachi Seria EC Instrukcje konwersji Numer Nazwa Zastosowanie Strona FUN24 BCD Wartość binarna umieszczona w AR jest konwertowana na 4 cyfrową wartość 39 BCD(wynik w AR). FUN25 BIN 4 cyfrowa wartość BCD umieszczona w AR jest konwertowana na wartość binarną (wynik w AR). 39 Instrukcje przesunięcia Numer Nazwa Zastosowanie Strona FUN26 SFR L Przesunięcie rejestru AR o 1 bit w lewo (w kierunku MSB 1 ) 41 FUN27 SFR R Przesunięcie rejestru AR o 1 bit w prawo (w kierunku LSB 2 ) 41 Zamiana Numer Nazwa Zastosowanie Strona FUN80 SWAP Zamiana miejsc starszego i młodszego bajtu rejestru AR. 41 FUN82 XCG Zamiana miejscami zawartości rejestrów AR i ER. 41 Szybkie odświerzanie(uaktualnianie) stanu wejść/wyjść Numer Nazwa Zastosowanie Strona FUN91 REFX Szybkie odświerzanie wejść. 42 FUN92 REFY Szybkie odświerzanie wyjść. 42 Przerwania Numer Nazwa Zastosowanie Strona FUN93 INT Deklaracja rodzaju przerwania. 43 FUN94 RTI Powrót z programu obsługi przerwania. 43 Instrukcje obsługi szybkiego licznika Numer Nazwa Zastosowanie Strona FUN96 HC Ustawienie parametrów pracy szybkiego licznika. 455 Instrukcje ustawienia trybu dla wejsć 0, 1, 2. Numer Nazwa Zastosowanie Strona FUN97 MODE Deklaracja trybu pracy wejść. 44 (733) Instrukcje NOP i END. Numer Nazwa Zastosowanie Strona FUN98 NOP Nic nie rób (żadna operacja nie jest wykonywana) 487 FUN99 END "END". Etykieta kończąca program MSB = Najbardziej znaczący bit (Most Significant Bit), 2 LSB = Najmniej znaczący bit (Least Significant Bit),

19 Hitachi Seria EC Programowanie Opis instrukcji specjalnych(fun -bloki funkcyjne) Specjalne instrukcje logiczne. FUN00 DIF (Detekcja zbocza narastającego). ORG 0 FUN FUN Detekcja zbocza narastającego dla wejśścia 0. Po detekcji zostaje ustawiony bit 410 na czas jednego cyklu skanowania programu. Przebiegi czasowe: Wejście 0 Komórka pamięci 410 >< Jeden cykl skanowania Funkcja FUN00 jako argument wykorzystuje wewnętrzną pamięć sterownika.fizyczne wejścia/wejścia nie mogą być użyte. FUN01 DFN (Detekcja zbocza opadajacego). ORG 0 FUN FUN Detekcja zbocza opadającego dla wejśścia 0. Po detekcji zostaje ustawiony bit 410 na czas jednego cyklu skanowania programu. Wejście 0 Komórka pamięci 410 > < Jeden cykl skanowania Funkcja FUN01 jako argument wykorzystuje wewnętrzną pamięć sterownika.fizyczne wejścia/wyjścia nie mogą być użyte.

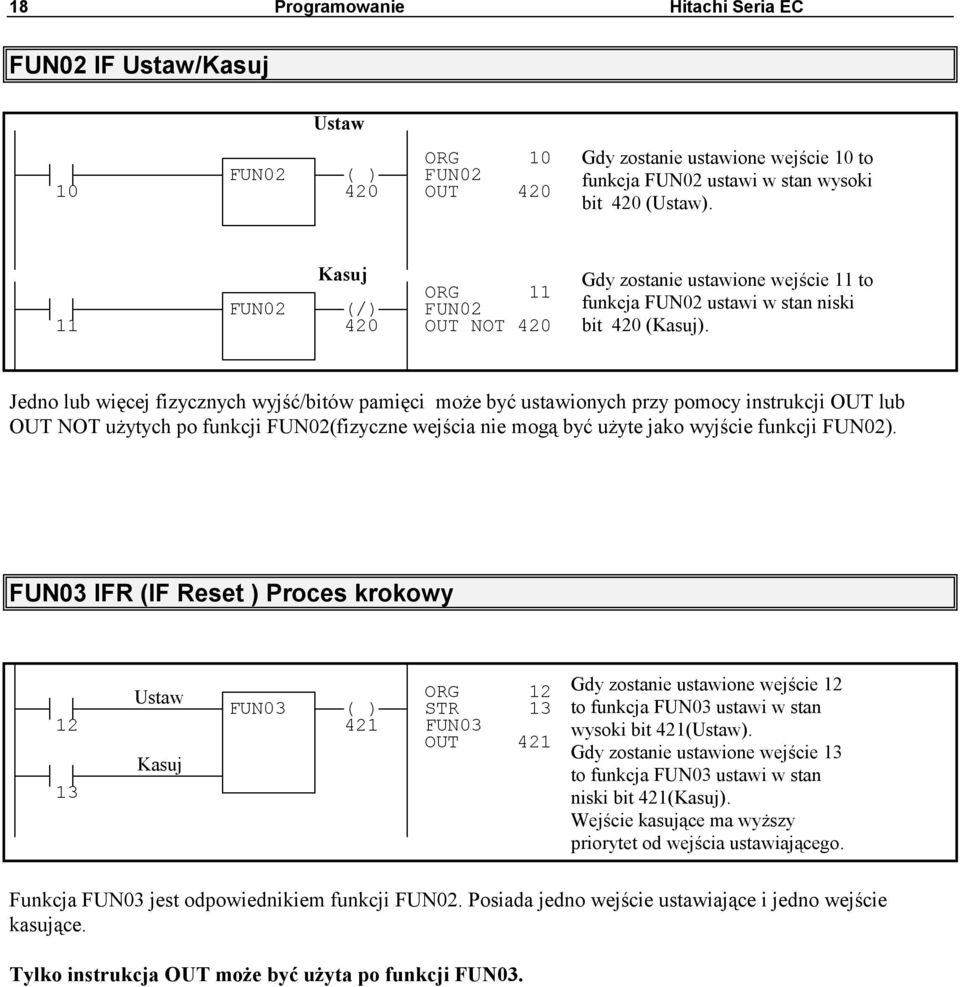

20 18 Programowanie Hitachi Seria EC FUN02 IF Ustaw/Kasuj Ustaw ORG 10 FUN02 ( ) FUN OUT 420 Kasuj ORG 11 FUN02 (/) FUN OUT NOT 420 Gdy zostanie ustawione wejście 10 to funkcja FUN02 ustawi w stan wysoki bit 420 (Ustaw). Gdy zostanie ustawione wejście 11 to funkcja FUN02 ustawi w stan niski bit 420 (Kasuj). Jedno lub więcej fizycznych wyjść/bitów pamięci może być ustawionych przy pomocy instrukcji OUT lub OUT NOT użytych po funkcji FUN02(fizyczne wejścia nie mogą być użyte jako wyjście funkcji FUN02). FUN03 IFR (IF Reset ) Proces krokowy Ustaw ORG 12 FUN03 ( ) STR FUN03 OUT 421 Kasuj 13 Gdy zostanie ustawione wejście 12 to funkcja FUN03 ustawi w stan wysoki bit 421(Ustaw). Gdy zostanie ustawione wejście 13 to funkcja FUN03 ustawi w stan niski bit 421(Kasuj). Wejście kasujące ma wyższy priorytet od wejścia ustawiającego. Funkcja FUN03 jest odpowiednikiem funkcji FUN02. Posiada jedno wejście ustawiające i jedno wejście kasujące. Tylko instrukcja OUT może być użyta po funkcji FUN03.

21 Hitachi Seria EC Programowanie Licznik w górę / w dół, Zatrzask, Rejestr przesuwny. FUN40 UDC Licznik zliczający w górę / w dół ( Up/Down counter). Licznik zlicza w kodzie BCD Wejście góra / dół ORG 10 Deklaracja sposobu zliczania( góra / dół ) FUN STR 11 Wejście zliczające 10 STR 12 Wejście kasujące FUN Wartość zliczana w Wejście li j 11 Wejście kasujące bitowe słowo pamięci o adresie 400(adresowanie pionowe, na wartość zliczaną rezerwowane są adresy od 400 do 415) priorytet cyfr MSD LSD MSD=Najbardziej znacząca cyfra (Most Significant Digit). LSD=Najmniej znacząca cyfra (Least Significant Digit). 4 cyfrowa wartość zliczana umieszczana jest w pamięci sterownika (adresowanie pionowe np.bity ). (Fizyczne wyjścia nie mogą być użyte.) Wejście deklarujące sposób zliczania góra / dół Wejście zliczające Wejście kasujące Wartość zliczana Jeżeli chcesz aby wartość zliczana przez licznik była pamiętana po wyłączeniu napięcia zasilania rejestr wartości zliczanej(argument funcji FUN40) umieść(zaadresuj) w przedziale pamięci Kiedy wejście góra / dół jest w stanie wysokim licznik zlicza w górę. Kiedy licznik zliczy do wartości 9999 to zlicza dalej od 0. Kiedy wejście góra / dół jest w stanie niskim licznik zlicza w dół. Kiedy licznik zliczy do wartości 0 to zlicza dalej od Kiedy wejście kasujące jest w stanie wysokim wartość zliczona przez licznik jest zerowana.

22 20 Programowanie Hitachi Seria EC FUN45 Zatrzask( LATCH ) Wejście ustawiające ORG 0 FUN STR 1 0 FUN Wejście kasujące 1 Wejście ustawiające Wejście kasujące Ustawienie/kasowanie wyjścia (bitu pamięci 400) Odpowiednikiem funkcji FUN45 jest poniższy schemat drabinkowy: / ( ) FUN45 jako argumentu pamięci sterownika(fizyczne wyjścia nie mogą być użyte). FUN47 SFR Rejestr przesuwny - 16 bitowy. (patrz także FUN26, FUN27 str 40.) Wejście danej ORG 0 FUN STR 1 0 STR 2 Wejście taktujące FUN Wejście kasujące 2 < Kierunek przesuwania < lub 0 z wejścia danej jest przesuwane kiedy wejście taktujące zmienia stan z niskiego na wysoki. Rejestr przesuwny może być ulokowany w dowolnym miejscu pamięci (ale nie na wyjściach). Przesuwanie realizowane jest zawsze od najmłodszego do najstarszego bitu podanego adresu.

23 Hitachi Seria EC Programowanie 21 Jeżeli chcemy przesuwać więcej niż 16 bitów możemy połączyć 2 lub więcej rejestrów w kaskadę pokazaną poniżej. Przykład ORG 431 FUN47 Wejście danej 432 STR STR 2 Wejście FUN Wejście kasujące 2 Wejście danej ORG 415 FUN STR STR 2 FUN Wejście 1 Wejście kasujące 2 Wejście danej ORG 0 FUN STR 1 0 STR 2 Wejście taktujące FUN Wejście kasujące 2 < Kierunek przesuwania < < Kierunek przesuwania < < Kierunek przesuwania < Rejestr przesuwny 48 bitowy ( ) Wejście danej - wejście 0 Wejście taktujące - wejście 1 Wejście kasujące - wejście 2

24 22 Programowanie Hitachi Seria EC Warunek nadrzędny FUN04 MCS Ustawienie warunuku nadrzędnego(master control set) FUN05 MCR Koniec warunku nadrzędnego(master control reset) ( ) Przykład: Dwa warunki nadrzędne i odpowiadające im dwa poziomy. / (/) (dwa poziomy zagnieżdżenia) / ( ) Powyższy schemat drabinkowy zastąpiony zostanie równoważnym schematem z wykorzystaniem funkcji FUN04 i FUN05 (MCS i MCR). FUN04 ORG FUN04 MCS1 Warunek nadrzędny, poziom 1(wejście 30) ORG 31 ( ) OUT ORG 32 FUN04 FUN04 MCS2 Warunek nadrzędny, poziom 2(wejście 32) 32 ORG 33 / (/) AND NOT OUT NOT 211 ORG 35 / ( ) AND NOT OUT 212 FUN05 FUN05 MCR2 Koniec poziomu 2 FUN05 FUN05 MCR1 Koniec poziomu 1 Każda funkcja FUN04 musi wystepować w parze z funkcją FUN05, w przeciwnym wypadku sterownik nie przejdzie do stanu wykonywania programu(stanu RUN). Maksymalnie możliwe są do zaprogramowania 3 poziomy zagnieżdżenia, w przeciwnym wypadku sterownik nie przejdzie do stanu wykonywania programu(stanu RUN).

25 Hitachi Seria EC Programowanie Instrukcje skoków FUN06 JMP(Jump) Skok bez etykiety(bez adresu) Start skoku FUN07 JMP_END Jump End Koniec skoku ORG 40 FUN06 FUN06 40 ORG 41 ( ) AND OUT 205 ORG 43 ( ) AND OUT 206 FUN07 FUN07 < Start skoku Koniec skoku Jeżeli warunek przed funkcją FUN06 jest spełniony, następne instrukcje aż do funkcji FUN07 nie będą wykonywane. Funkcje FUN06 i FUN07 muszą zawsze iść w parze. Funkcje FUN06 i FUN07 nie mogą być programowane pomiędzy funkcjami FUN04 (MCS) i FUN05 (MCR). Natomiast FUN04 i FUN05 mogą być programowane pomiędzy funkcjami FUN06 i FUN07. Funkcje FUN08 i FUN09 wykonują operacje skoku szybciej niż funkcje FUN06/FUN07. Skok powrotny nie jest możliwy.

26 24 Programowanie Hitachi Seria EC FUN08 JMP LAB Skok z etykietą(z adresem) Start skoku do etykiety Jest to skok do funkcji FUN09 z tym samym argumentem(etykietą, adresem). FUN09 END LAB End Jump to label Koniec skoku ORG 40 FUN08 > FUN ORG 41 ( ) AND OUT 265 ORG 45 FUN08 > FUN ORG 43 ( ) AND OUT 266 FUN09 FUN < Start skoku do etykiety 2 Start skoku do etykiety 2 Koniec skoku (etykieta 2) Jeżeli wareunek przed funkcją FUN08 jest spełniony, program skacze do funkcji FUN09 z tym samym argumentem(etykietą). Wszystkie instrukcje pomiędzy FUN08 i FUN09 nie będą wykonywane. Funkcje FUN08 i FUN09 mają argumenty (etykiety) z przedziału od 0 do 63. Nie jest konieczne aby funkcje FUN08 i FUN09 były użyte parami. Funkcje FUN08 i FUN09 nie mogą być programowane pomiędzy funkcjami FUN04 (MCS) i FUN05 (MCR). Natomiast FUN04 i FUN05 mogą być programowane pomiędzy funkcjami FUN08 i FUN09. Funkcje FUN08 i FUN09 wykonują operacje skoku szybciej niż funkcje FUN06/FUN07.

27 Hitachi Seria EC Programowanie Instrukcje ładowania i przesłań. FUN0. WLOAD C "Word LOAD Constant". Załadowanie 4 cyfrowej stałej do rejestru AR. FUN wynik operacji: 6149 > AR FUN50 WLOAD CL "Word LOAD Constant Lower byte". Załadowanie stałej z zakresu od 0 do 255 lub 8 bitów do młodszego bajtu rejestru AR. FUN wynik operacji: 254 > xxxxxxxx AR (FE Hex) F E (x = niedostępne) Starszy bajt rejestru AR jest niewykorzystywany. FUN10 WLOAD "Word LOAD". Załadowanie 2 bajtowego słowa I/O(z wejść, wyjść lub wewnętrznej pamięci) do rejestru AR(adresowanie poziome). Mapa pamięci AR Przykład: Niech n będzie adresem bajtu pamięci sterownika. Funkcja FUN ładuje 8 bitów z pod adresu 400(jako starszy bajt) i 8 bitów z pod adresu 401(jako młodszy bajt) do 16 bitowego rejestru AR. Ten typ ładowania służy do pobierania wartości zapisanych w pamięci sterownika w tym również wartości zadanych i zliczanych przez liczniki i układy czasowe.

28 26 Programowanie Hitachi Seria EC FUN20 WLOAD B "Word LoaD Bit". Załadowanie 16 bitów z kolejnych adesów: fizycznych wejść, wyjść lub wewnętrznej pamięci do rejestru AR(adresowanie pionowe). Mapa pamięci AR FUN21 WOUT "Word OUT". Przesłanie wartości z rejesteru AR pod 2 bajtowy adres pamięci lub fizyczne wyjścia(adresowanie poziome). Mapa pamięci AR Przykład: Niech n będzie adresem bajtu pamięci sterownika. Funkcja FUN przesyła 8 starszych bitów(b8-b15) rejestru AR pod adres 400 i 8 młodszych bitów(b0-b7) rejestru AR pod adres 401. Ten typ przesłań(adresowania) służy do zapisania danych w pamięci sterownika w tym też wartości zadanych liczników i układów czasowych.

29 Hitachi Seria EC Programowanie 27 FUN22 WOUT B "Word OUT Bit". Przesłanie wartości z rejestru AR pod 16 kolejnych adresów: fizycznych wyjść, wewnętrznej pamięci sterownika. Mapa pamięci AR Instrukcje ładowania i przesłań dla układów czasowych i liczników Załadowanie do rejestru AR wartości zliczanej układów czasowych i liczników można przeprowadzić poprzez użycie funkcji FUN10 z adresem układu czasowego lub licznika N.p. funkcja FUN10 C 120 ładuje do rejestru AR wartość zliczaną przez licznik o adresie C 20. Załadowanie do rejestru AR wartości zadanej układów czasowych i liczników można przeprowadzić poprzez użycie funkcji FUN10 z adresem układu czasowego lub licznika N.p. funkcja FUN10 C 220 ładuje do rejestru AR wartość zadaną dla licznika o adresie C 20 Zapisanie zawartości rejestru AR jako wartość zliczana dla układów czasowych i liczników można przeprowadzić poprzez użycie funkcji FUN21 z adresem układu czasowego lub licznika N.p.funkcja FUN21 T 120 zapisuje zawartość rejestru AR jako wartość zliczaną dla układu czasowego o adresie T 20. Zapisanie zawartości rejestru AR jako wartość zadanej dla układów czasowych i liczników można przeprowadzić poprzez użycie funkcji FUN21 z adresem układu czasowego lub licznika N.p.funkcja FUN21 T 220 zapisuje zawartość rejestru AR jako wartość zadaną dla układu czasowego o adresie T 20.

30 28 Programowanie Hitachi Seria EC

31 Hitachi Seria EC Programowanie 29 Przykład 1 Jeżeli ustawione zostanie wejście 20: Odczytana zostanie wartość BCD z wejść 0-15 i skopiowana na wyjścia (na wejściu można zastosować mikroprzełączniki nastawcze 4 cyfrowego kodu BCD a na wyjściu wyświetlacz z dekoderem kodu BCD na kod 7-segmentowy) Mikroprzełączniki PLC Wyświetlacz nastawcze Wejścia Wyjścia **** ****. Wejście 20. PROGRAMMABLE CONTROLLER EC-40HRP HITACHI ORG 20 FUN20 00 FUN FUN FUN Przykład 2 Jeżeli ustawione zostanie wejście 0: Odczytana zostanie wartość zliczana licznika C65 i skopiowana na wyjścia PLC Wyświetlacz Wejścia Wyjścia C Wejście 0. PROGRAMMABLE CONTROLLER EC-40HRP HITACHI ORG 00 FUN10 T/C 165 FUN10 T/C FUN FUN22 200

32 30 Programowanie Hitachi Seria EC Przykład 3 Jeżeli ustawione zostanie wejście 20: Odczytana zostanie wartość BCD z wejść 0-15 i skopiowana jako wartość zadna układu czasowego T10. Mikroprzełączniki nastawcze PLC Wejścia **** 6595 ****. Wejście 20. PROGRAMMABLE CONTROLLER EC-40HRP HITACHI ORG 20 FUN20 00 FUN FUN21 T/C 210 FUN21 T/C 210

33 Hitachi Seria EC Programowanie Instrukcje arytmetyczne Dodawanie FUN11 ADD Dodawanie w kodzie BCD, 2 bajtowe słowo I/O jest dodawane do rejestru AR Funkcja FUN11 dodaje do rejestru AR 2 bajtowe słowo I/O(adresowanie poziome). Wartość BCD z pod adresu 400,401 jest dodawana do wartości BCD wejść 0-15 i wynik jest przesyłany w formacie BCD na wyjścia ORG 20 FUN20 00 FUN20 0 Wejścia (0-15) do AR 20 FUN FUN AR + (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 N.p (2 bajtowe słowo 400,401) (Wejścia 0-15) = (wyjścia ) Jeżeli wynik dodawania> (jest większy) 9999, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia mniejsza od 9999). FUN1. ADD C Dodawanie w kodzie BCD, stała z zakresu jest dodawana do rejestru AR Wartość BCD z pod adresu 400,401 jest dodawana do stałej "2341" i wynik przesyłany jest w formacie BCD na wyjścia ORG 0 FUN FUN Słowo 400,401 do AR 00 FUN FUN AR + "2341" AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 Jeżeli wynik dodawania> (jest większy) 9999, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia mniejsza od 9999). FUN61 ADD BIN Dodawanie binarne, 2 bajtowe słowo I/O jest dodawane do rejestru AR Funkcja FUN61 dodaje do rejestru AR 2 bajtowe słowo I/O(adresowanie poziome). Wartość binarna z pod adresu 400,401 jest dodawana do wartości binarnej wejść 0-15 i wynik jest przesyłany w formacie binarnym na wyjścia ORG 20 FUN20 00 FUN20 0 Wejścia (0-15) do AR 20 FUN FUN AR + (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 N.p. 0 0 F F(2 bajtowe słowo 400,401) (Wejście 0-15) = (Wyjścia ) (dziesiętnie = 258) Jeżeli wynik dodawania > to ustawiony zostaje bit Carry i rejestr AR będzie trzymał część <

34 32 Programowanie Hitachi Seria EC Odejmowanie FUN12 SUB Odejmowanie w kodzie BCD, 2 bajtowe słowo I/O jest odejmowane od rejestru AR Funkcja FUN12 odejmuje od rejestru AR 2 bajtowe słowo I/O(adresowanie poziome). Wartość BCD z pod adresu 400,401 jest odejmowana od wartości BCD wejść 0-15 i wynik jest przesyłany w formacie BCD na wyjścia ORG 0 FUN20 00 FUN20 0 Wejścia (0-15) do AR 00 FUN FUN AR - (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 N.p (2 bajtowe słowo 400,401) (Wejścia 0-15) = (Wyjścia ) Jeżeli wynik odemowania <(jest mniejszy) 0, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia większa od 0). FUN2. SUB C Odejmowanie w kodzie BCD, od rejestru AR odejmowana jest stała z zakresu Od wartości BCD z pod adresu 400,401 jest odejmowana stała "2341" i wynik przesyłany jest w formacie BCD na wyjścia ORG 40 FUN FUN Słowo 400,401 to AR 20 FUN FUN AR - "2341" AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 Jeżeli wynik odemowania <(jest mniejszy) 0, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia większa od 0). FUN62 SUB BIN Odejmowanie binarne, 2 bajtowe słowo I/O jest odejmowane od rejestru AR Funkcja FUN12 odejmuje od rejestru AR 2 bajtowe słowo I/O(adresowanie poziome). Wartość binarna z pod adresu 400,401 jest odejmowana od wartości binarnej wejść 0-15 i wynik jest przesyłany w formacie binarnym na wyjścia ORG 20 FUN20 00 FUN20 0 Wejścia (0-15) do AR 20 FUN FUN AR - (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 N.p (2 bajtowe słowo 400,401) (Wejścia 0-15) = 0 0 F F(Wyjścia ) Jeżeli wynik odejmowania< 0 to ustawiony zostanie bit Carry i zawartość rejestru AR będzie następująca: (jeżeli wynik odejmowania -1 to AR = 65535, jeżeli wynik odejmowania -2 to AR= itd.)

35 Hitachi Seria EC Programowanie Mnożenie FUN13 MUL Mnożenie w kodzie BCD, 2 bajtowe słowo I/O jest mnożone przez rejestr AR Funkcja FUN13 mnoży wartość rejestru AR przez 2 bajtowe słowo I/O(adresowanie poziome). Wartość BCD z pod adresu 400,401 jest mnożona z wartością BCD wejść 0-15 i wynik jest przesyłany w formacie BCD na wyjścia ORG 0 FUN20 00 FUN20 0 Wejścia (0-15) do AR 00 FUN FUN AR x (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 Jeżeli wynik mnożenia> (jest większy) 9999, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia mniejsza od 9999). FUN3. MUL C Mnożenie w kodzie BCD, rejestr AR jest mnożony przez stałą z zakresu Wartość BCD z pod adresu 400,401 jest mnożona przez stałą "2341" i wynik przesyłany jest w formacie BCD na wyjścia ORG 40 FUN FUN Słowo 400,401 do AR 00 FUN FUN AR x "2341" AR FUN FUN AR FUN FUN Bit "Carry" 450 Jeżeli wynik mnożenia> (jest większy) 9999, to ustawiony zostaje bit Carry i zawartość rejestru AR będzie niezmieniona(ostatnia mniejsza od 9999). FUN63 MUL BIN Mnożenie binarne(32 bitowe), 2 bajtowe słowo I/O jest mnożone przez rejestr AR Funkcja FUN63 mnoży wartość rejestru AR przez 2 bajtowe słowo I/O(adresowanie poziome). Wynik operacji jest zapisywany w rejestrach AR i ER. 16 bitów binarnie 16 bitów binarnie 16 starszych bitów 16 młodszych bitów AR * 2 bajtowe słowo = ER + AR Jeżeli wynik > to zostanie ustawiony bit "Carry". Przykład: Wartość binarna z pod adresu 400,401 jest mnożona z wartością binarną wejść 0-15 i wynik jest przesyłany w formacie binarnym na wyjścia (16 młodszych bitów) ORG 0 FUN20 00 FUN20 0 Wejścia (0-15) do AR 00 FUN FUN AR * (400,401) AR i ER. FUN FUN AR ( ) Młodsze 16 bitów na FUN82 FUN82 Zamiana miejscami rejestrów AR i ER. FUN FUN AR ( ) Starsze 16(8) bitów na

36 34 Programowanie Hitachi Seria EC Dzielenie FUN14 DIV Dzielenie w kodzie BCD, rejestr AR jest dzielony przez 2 bajtowe słowo I/O Wartość BCD z wejść 0-15 jest dzielona przez wartość BCD 2 bajtowego słowa z pod adresu 400(400,401) i wynik jest przesyłany w formacie BCD na wyjścia ORG 0 FUN20 00 FUN20 0 Wejścia (0-15) do AR 00 FUN FUN AR / (400,401) AR FUN FUN AR ( ) FUN FUN Bit "Carry" 450 Reszta jest ignorowana. Bit Carry jest ustawiany w przypadku dzielenia przez 0. FUN4. DIV C Dzielenie w kodzie BCD, rejestr AR jest dzielony przez stałą z zakresu Wartość BCD z pod adresu 400,401 jest dzielona przez stałą "2341" i wynik przesyłany jest w formacie BCD na wyjścia ORG 10 FUN FUN Słowo 400,401 do AR 10 FUN FUN AR / "2341" AR FUN FUN AR FUN FUN Bit "Carry" 450 Jeżeli AR jest dzielony przez 0 ustawiony jest bit Carry i rejestr AR przyjmuje ostatnią wartość (przed operacją FUN4 ). Reszta jest ignorowana. Bit Carry jest ustawiany w przypadku dzielenia przez 0. FUN64 DIV BIN Dzielenie binarne z resztą Rejestr AR (16 bitów binarnie) jest dzielony przez 2 bajtowe słowo I/O. Iloraz jest zapisywany w AR a reszta w rejestrze ER. 16 bitów binarnie 16 bitów binarnie 16 bitowy iloraz binarnie 16 bitowa reszta binarnie AR / 2 bajtowe słowo = AR ER Przykład: Wartość binarna z 2 bajtowego słowa 400,401 jest dzielona binarną wartość z wejść 0-15 i iloraz jest przesyłany binarnie na wyjścia a reszta na 16 kolejnych bitowów pamięci ORG 20 FUN FUN ,401 do AR 20 FUN64 0 FUN64 0 AR / (wejścia 0-15)bin AR FUN FUN AR ( ) Iloraz FUN82 FUN82 Swap AR and ER. FUN FUN AR ( ) Reszta Bit Carry jest ustawiany w przypadku dzielenia przez 0.

37 Hitachi Seria EC Programowanie Arytmetyczne instrukcje logiczne (Instrukcje maskujące) FUN5. WAND C "Word AND Constant" Iloczyn logiczny rejestru AR i 4 cyfrowej stałej BCD (0-9999). Każdy bit rejestru AR jest porównywany z odpowiadającym bitem stałej(maski). 1 i 1 daje 1 w rejestrze AR. Wszystkie inne kombinacje dają Wynik AR Stała FUN5. WAND C 7401 AR FUN15 WAND "Word AND" Iloczyn logiczny rejestru AR i 2 bajtowego słowa I/O(adresowanie poziome) Wynik AR Word 400, 401 FUN15 WAND 400 AR FUN6. WOR C Word OR Constant" Suma logiczna rejestru AR i 4 cyfrowej stałej BCD (0-9999) Wynik AR Stała FUN6. WOR C 7401 AR

38 36 Programowanie Hitachi Seria EC FUN16 WOR "Word OR" Suma logiczna rejestru AR i 2 bajtowego słowa I/O(adresowanie poziome) Wynik AR Słowo 400, 401 FUN16 WOR 400 AR FUN85 WNOT "Word NOT" Negacja wszystkich bitów 16 bitowego rejestru AR. Zamiana z "1" na "0" i z "0" na "1" wszystkich bitów rejestru AR Wynik AR FUN85 WNOT AR

39 Hitachi Seria EC Programowanie Instrukcje porównań (komparacje) Porównania rejestru AR ze stałą lub wartością zpod 2 bajtowego adresu I/O(adresowania poziome). FUN7. CMP >=C "CoMPare >= Constant". Porównanie rejestru AR ze stałą. Jeżeli AR >= Stała to zostanie ustawiony bit Carry. AR Stała > = Bit Carry FUN17 CMP >= "CoMPare >= ". Porównanie rejestru AR z 2 bajtowym słowem I/O o danym adresie. Jeżeli AR >= Słowo I/O to zostanie ustawiony bit Carry. AR 2 bajtowe słowo I/O > = Bit Carry FUN8. CMP = C "CoMPare = Constant". Porównanie rejestru AR ze stałą. Jeżeli AR = Stała to zostanie ustawiony bit Carry. AR Stała = Bit Carry FUN18 CMP = "CoMPare = ". Porównanie rejestru AR z 2 bajtowym słowem I/O o danym adresie. Jeżeli AR = Słowo I/O to zostanie ustawiony bit Carry. AR 2 bajtowe słowo I/O = Bit Carry FUN9. CMP < C "CoMPare < Constant". Porównanie rejestru AR ze stałą. Jeżeli AR < Stała to ustawiony zostanie bit Carry. AR Stała < Bit Carry FUN19 CMP < "CoMPare < ". Porównanie rejestru AR z 2 bajtowym słowem I/O o danym adresie. Jeżeli AR < Słowo I/O to zostanie ustawiony bit Carry. AR 2 bajtowe słowo I/O < Bit Carry Instrukcja zaadresowania bitu Carry FUN23 OUC "OUt "Carry"" Zapisanie stanu bitu Carry pod podany adres I/O(adresem może być bit pamięci lub fizyczne wyjście sterownika). AR Porówna -nie Bit Carry

40 38 Programowanie Hitachi Seria EC Przykłady wykorzystujania funkcji komparacyjnych. Przykład 1 Porównanie wartości z wejść 0-15 z wartością zliczaną przez licznik C60. Jeżeli ustawione zostanie wejście 20: Odczytana zostanie wartość z 16 wejść poczynając od wejścia 0(0-15) i porównana z wartością zliczaną przez licznik C60. Jeżeli wartość z wejść jest >= (większa lub równa) wartości zlicznej przez licznik, to ustawione zostanie wyjście 200. (na wejściu można zastosować np. mikroprzełączniki nastawcze 4 cyfrowego kodu BCD) W E J Ś C I A PO W RUN Liczniki (wartości) PROGRAMMABL CONTROLLER ECL-40HR ERR HITA W Y J Ś C I A ORG 20 FUN20 00 FUN FUN17 C160 FUN17 C160 FUN FUN Przykład 2 Porównanie wartości czasu zliczanego przez układ czasowy z wartością 2 bajtowego słowa I/O: Jeżeli ustawione zostanie wejście 20: Jeżeli wartość zliczana czasu przez układ czasowy T15 < (mniejsza niż) wartość 2 bajtowego słowa 400( ) to ustawione zostanie wyjście 210. W E J Ś C I A PROGRAMMABL CONTROLLER ECL-40HR HITA POW Ukł. czasowe (wartości) RUN ERR W Y J Ś C I A ORG 20 FUN10 T/C 115 FUN10 T FUN FUN FUN FUN23 210
