3. ODSIARCZANIE SPALIN

Transkrypt

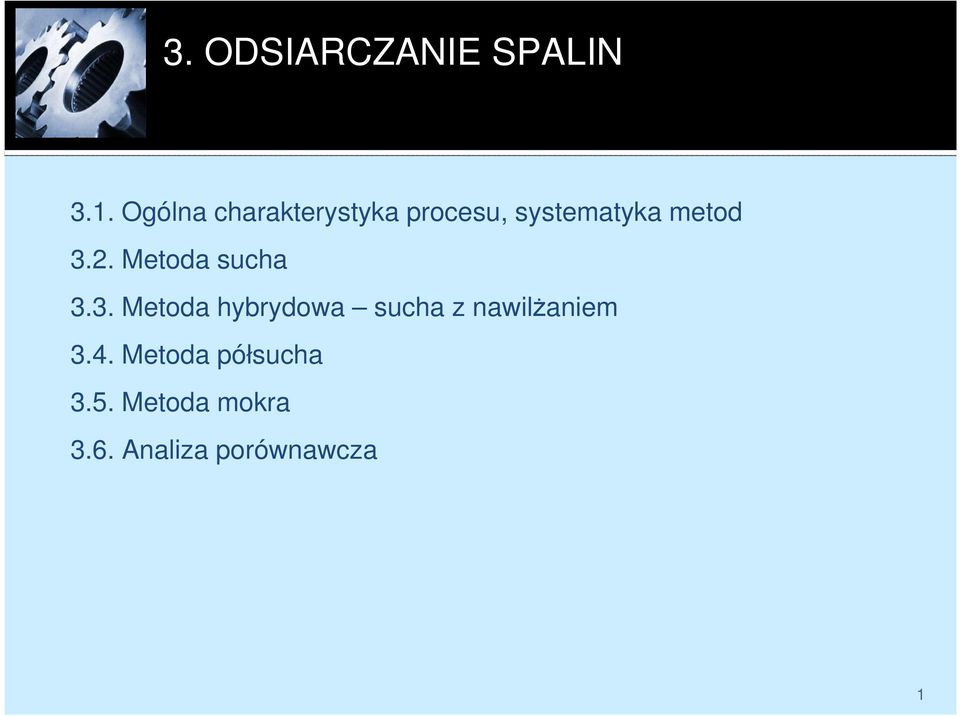

1 3. ODSIARCZANIE SPALIN 3.1. Ogólna charakterystyka procesu, systematyka metod 3.2. Metoda sucha 3.3. Metoda hybrydowa sucha z nawilŝaniem 3.4. Metoda półsucha 3.5. Metoda mokra 3.6. Analiza porównawcza 1

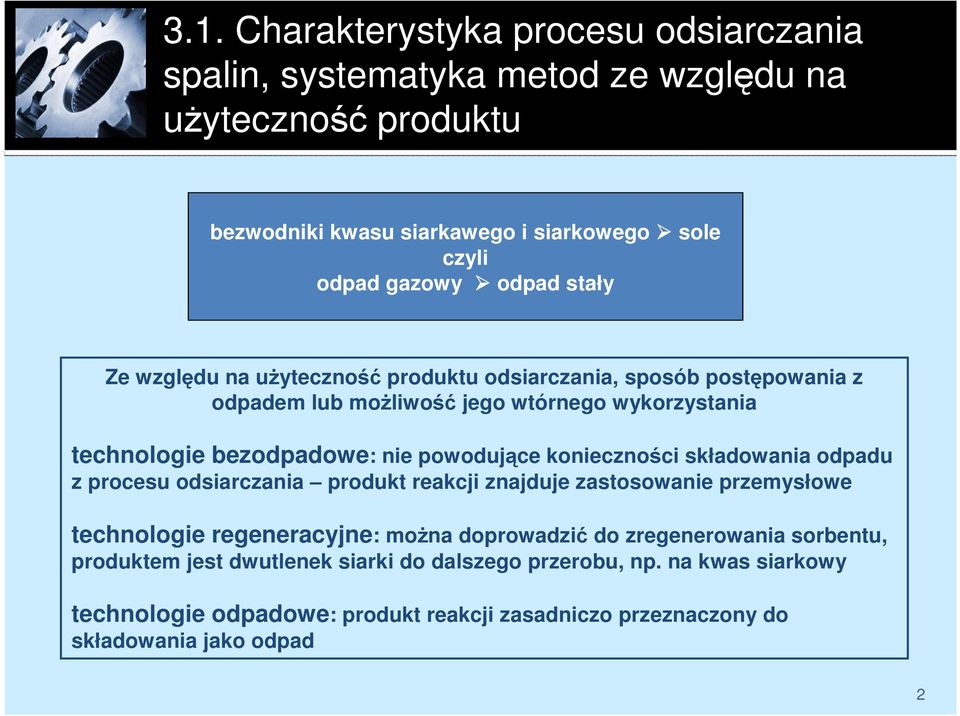

2 3.1. Charakterystyka procesu odsiarczania spalin, systematyka metod ze względu na uŝyteczność produktu bezwodniki kwasu siarkawego i siarkowego sole czyli odpad gazowy odpad stały Ze względu na uŝyteczność produktu odsiarczania, sposób postępowania z odpadem lub moŝliwość jego wtórnego wykorzystania technologie bezodpadowe: nie powodujące konieczności składowania odpadu z procesu odsiarczania produkt reakcji znajduje zastosowanie przemysłowe technologie regeneracyjne: moŝna doprowadzić do zregenerowania sorbentu, produktem jest dwutlenek siarki do dalszego przerobu, np. na kwas siarkowy technologie odpadowe: produkt reakcji zasadniczo przeznaczony do składowania jako odpad 2

3 3.1. Charakterystyka procesu i systematyka metod odsiarczania ze względu na warunki realizacji procesu procesy suche: wdmuchiwanie do komory paleniskowej kotła alkalicznego sorbentu (wapna hydratyzowanego, węglanu wapnia); procesy półsuche: rozpylanie w strumieniu spalin wodnej zawiesiny czynnika alkalicznego; podczas kontaktu sorbentu z gorącymi spalinami zachodzą reakcje wiązania tlenków siarki z sorbentem połączone z równoczesnym odparowaniem wody, produkt reakcji w stanie suchym procesy mokre: intensywne zraszanie strumienia spalin w reaktorze wodą zawierającą czynnik alkaliczny, podczas którego następuje zaabsorbowanie dwutlenku siarki w cieczy alkalicznej i wytworzenie produktu odsiarczania; procesom wiązania dwutlenku siarki towarzyszy ochłodzenie spalin (do temperatury C) i nasycenie ich parą wodną; gazy poreakcyjne wykazują własności korozyjne podgrzew spalin lub materiały antykorozyjne (kanały spalin, komin) 3

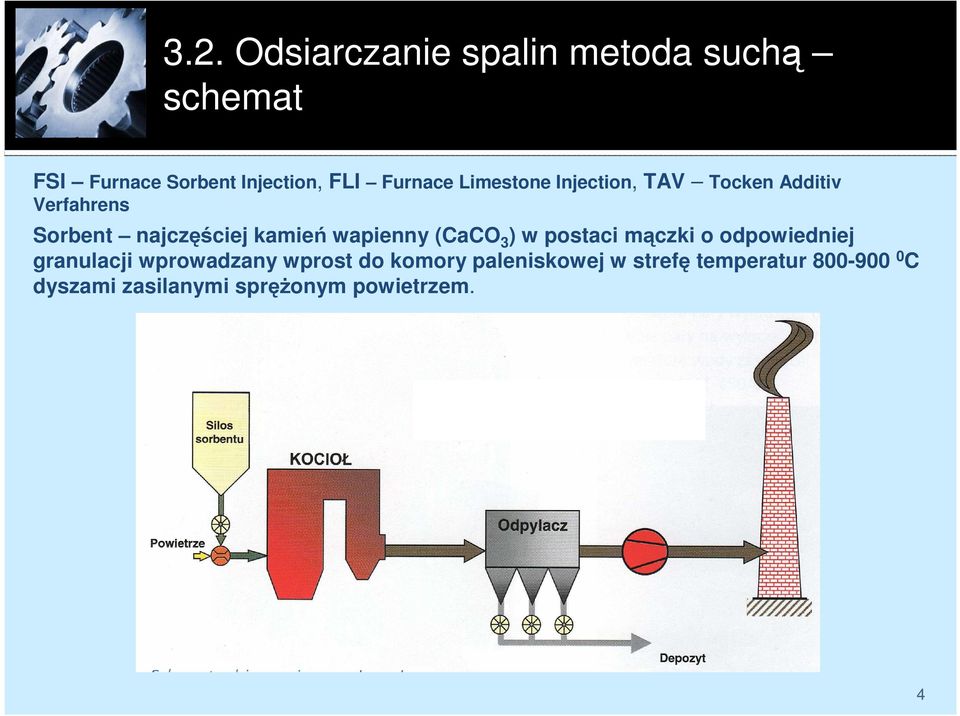

4 3.2. Odsiarczanie spalin metoda suchą schemat FSI Furnace Sorbent Injection, FLI Furnace Limestone Injection, TAV Tocken Additiv Verfahrens Sorbent najczęściej kamień wapienny (CaCO 3 ) w postaci mączki o odpowiedniej granulacji wprowadzany wprost do komory paleniskowej w strefę temperatur C dyszami zasilanymi spręŝonym powietrzem. 4

5 3.2. Odsiarczanie spalin metodą suchą reakcje procesowe Reakcje procesowe kalcynacja wapienia CaCO 3 CaO + CO 2 tworzenie siarczanu 2 CaO + 2 SO 2 + O 2 2 CaSO 4 tworzenie siarczynu CaO + SO 2 CaSO 3 utlenianie siarczynu 2 CaSO 3 + O 2 2 CaSO 4 dysproporcjonowanie siarczynu 4 CaSO 3 3 CaSO 4 + CaS utlenianie siarczku CaS + 2 O 2 CaSO 4 Reakcje uboczne wtórna neutralizacja CaO CaO + CO 2 CaCO 3 spiekanie CaO ( ok C) monolity o mniejszej powierzchni kontaktu 5

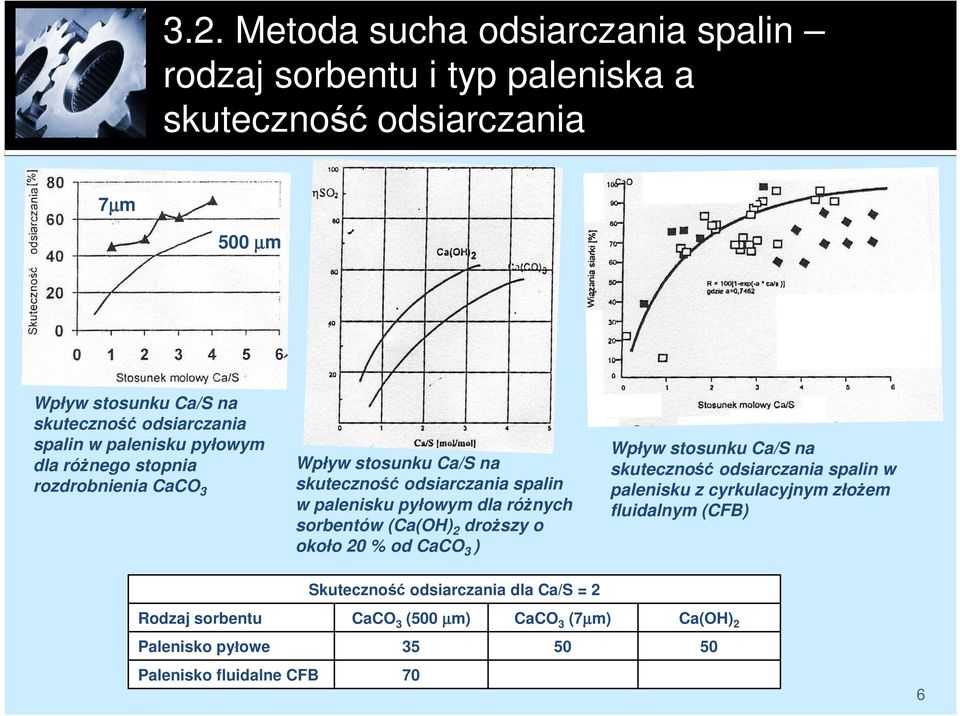

6 3.2. Metoda sucha odsiarczania spalin rodzaj sorbentu i typ paleniska a skuteczność odsiarczania 7µm 500 µm Wpływ stosunku Ca/S na skuteczność odsiarczania spalin w palenisku pyłowym dla róŝnego stopnia rozdrobnienia CaCO 3 Wpływ stosunku Ca/S na skuteczność odsiarczania spalin w palenisku pyłowym dla róŝnych sorbentów (Ca(OH) 2 droŝszy o około 20 % od CaCO 3 ) Wpływ stosunku Ca/S na skuteczność odsiarczania spalin w palenisku z cyrkulacyjnym złoŝem fluidalnym (CFB) Skuteczność odsiarczania dla Ca/S = 2 Rodzaj sorbentu CaCO 3 (500 µm) CaCO 3 (7µm) Palenisko pyłowe Palenisko fluidalne CFB 70 Ca(OH)

7 3.3. Metoda sucha z nawilŝaniem spalin (metoda hybrydowa) - schemat LIFAC Limestone Injection into the Furnace and Reactivation of Calcium recykling sorbentu 7

8 3.3. Metoda sucha z nawilŝaniem spalin (metoda hybrydowa) reakcje procesowe Zwiększenie powierzchni aktywnej CaO wiąŝe się bezpośrednio ze zwiększeniem reaktywności ziarna sorbentu. MoŜna to osiągnąć poprzez : hydratację wodną, hydratację parową. Obie metody (zwłaszcza hydratacja parowa) powodują wzrost energochłonności procesu. Dodatkowym elementem jest reaktor (skruber) wyposaŝony w dysze wodne. Wprowadzenie wody inicjuje dwa procesy: rozdrobnienie nie przereagowanego CaO wzrost powierzchni aktywnej powstanie aktywnego Ca(OH) 2 Reakcje procesowe zachodzące w skruberze CaO + SO 2 CaSO 3 CaO + H 2 O Ca(OH) 2 Ca(OH) 2 + SO 2 CaSO 3 + H 2 O Ca(OH) 2 + SO 2 + ½ O 2 CaSO H 2 O 8

9 3.3. Porównanie kosztów i skuteczności odsiarczania metodą hybrydową na przykładzie elektrowni RYBNIK S.A 9

10 3.4. Odsiarczanie spalin metodą półsuchą - schemat SDA - Spray Dry Absorption/Dry Scrubbing lub Drypac Sorbent w postaci zawiesiny wodnej lub roztworu wodnego wprowadzany jest do suszarki rozpyłowej (reaktor, absorber), gdzie zachodzi absorpcja SO 2 w kroplach roztworu alkalicznego. W wyniku odparowania wody, produkty odsiarczania i nie przereagowany sorbent wydzielają się w postaci fazy stałej i wraz z popiołem lotnym kierowane są do instalacji odpylającej. Sorbenty: Na 2 CO 3, NaHCO 3, NaOH, Ca(OH) 2, woda amoniakalna (25 % wodny roztwór amoniaku). 10

11 3.4. Odsiarczanie spalin metodą półsuchą reakcje procesowe zachodzące w reaktorze STREFY REAKTORA Strefa kondycjonowania rozpylenie wody i jej całkowite odparowanie obniŝenie temperatury spalin i ich nawilŝenie Strefa odsiarczania zasilana recyrkulatem z instalacji odpylającej Strefa odsiarczania zasilana przeciwprądowo sorbentem świeŝym Reakcje procesowe reaktor: 1 wlot spalin, 2 łopatki kierownicze, 3 atomizer, 4 wylot spalin 2Ca(OH) 2 + 2SO 2 2CaSO 3 H 2 O + H 2 O Ca(OH) 2 + SO 2 + ½ O 2 CaSO 4 2H 2 O Ca(OH) 2 + SO 3 CaSO 4 2H 2 O 11

12 3.5. Odsiarczanie spalin metoda mokrą wapienną schemat MOWAP - 80 % instalacji w USA, 90 % w Niemczech, produkt końcowy gips, zasadniczy problem - utrzymanie stabilnego ph (ph ~ 6 dla zawiesiny kamienia wapiennego); w tym celu stosuje się kwas mrówkowy, tiosiarczan sodu, tlenek magnezu, amoniak i inne 12

13 3.5. Odsiarczanie spalin metodą mokrą wapienną reakcje procesowe Reakcje procesowe absorpcja SO 2 + H 2 O H 2 SO 3 neutralizacja H 2 SO 3 + CaCO 3 Ca SO 3 + CO 2 + H 2 O utlenianie CaSO 3 + ½ O 2 CaSO 4 krystalizacja CaSO H 2 O CaSO 4 2 H 2 O 13
