PRZEDMIAR ROBÓT REMONT POMIESZCZE BIUROWYCH W BUDYNKU DYREKCJI MZBM W TYCHACH, PRZY UL. FILARETÓW 31

Transkrypt

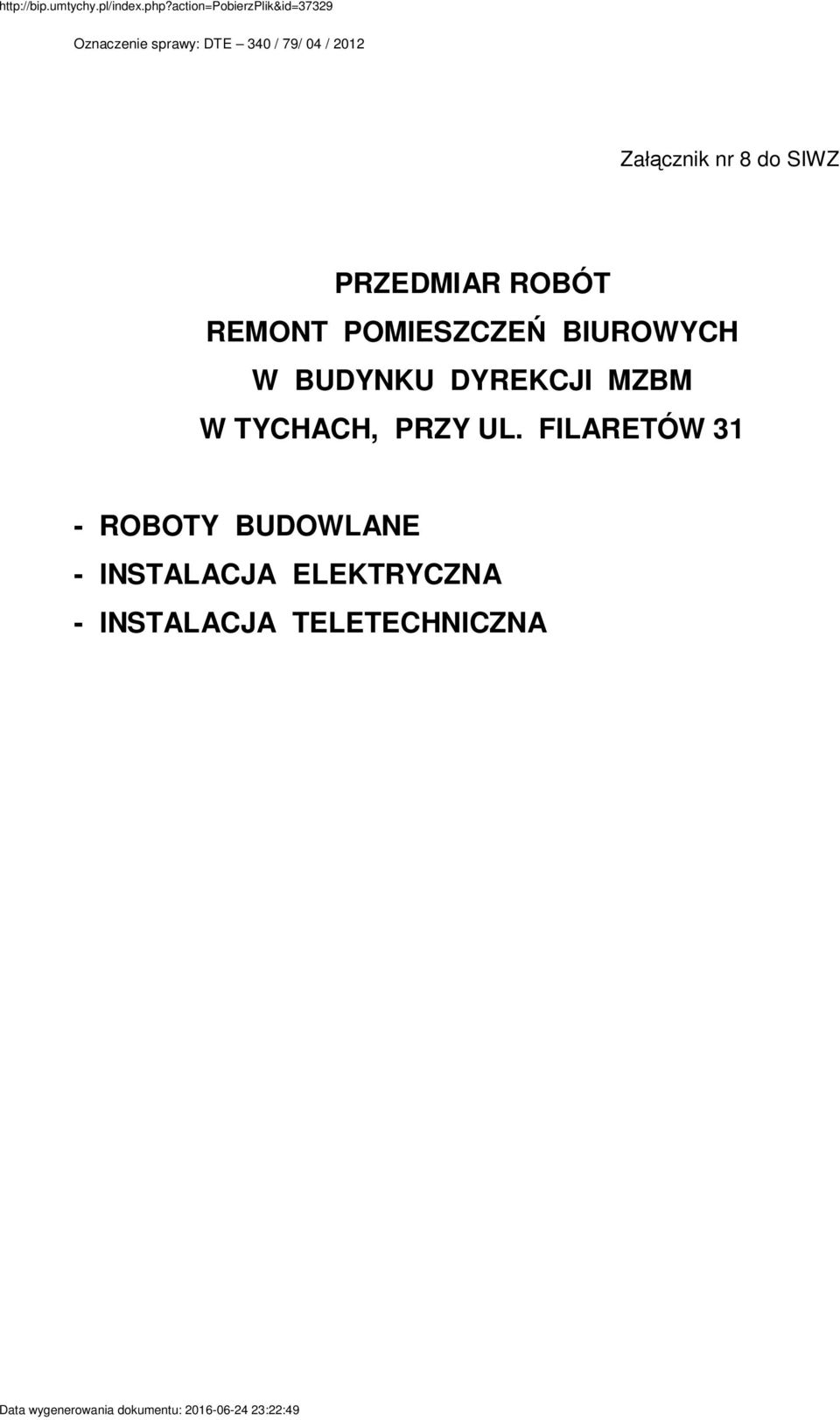

1 Oznaczenie sprawy: DTE 340 / 79/ 04 / 2012 Za cznik nr 8 do SIWZ PRZEDMIAR ROBÓT REMONT POMIESZCZE BIUROWYCH W BUDYNKU DYREKCJI MZBM W TYCHACH, PRZY UL. FILARETÓW 31 - ROBOTY BUDOWLANE - INSTALACJA ELEKTRYCZNA - INSTALACJA TELETECHNICZNA

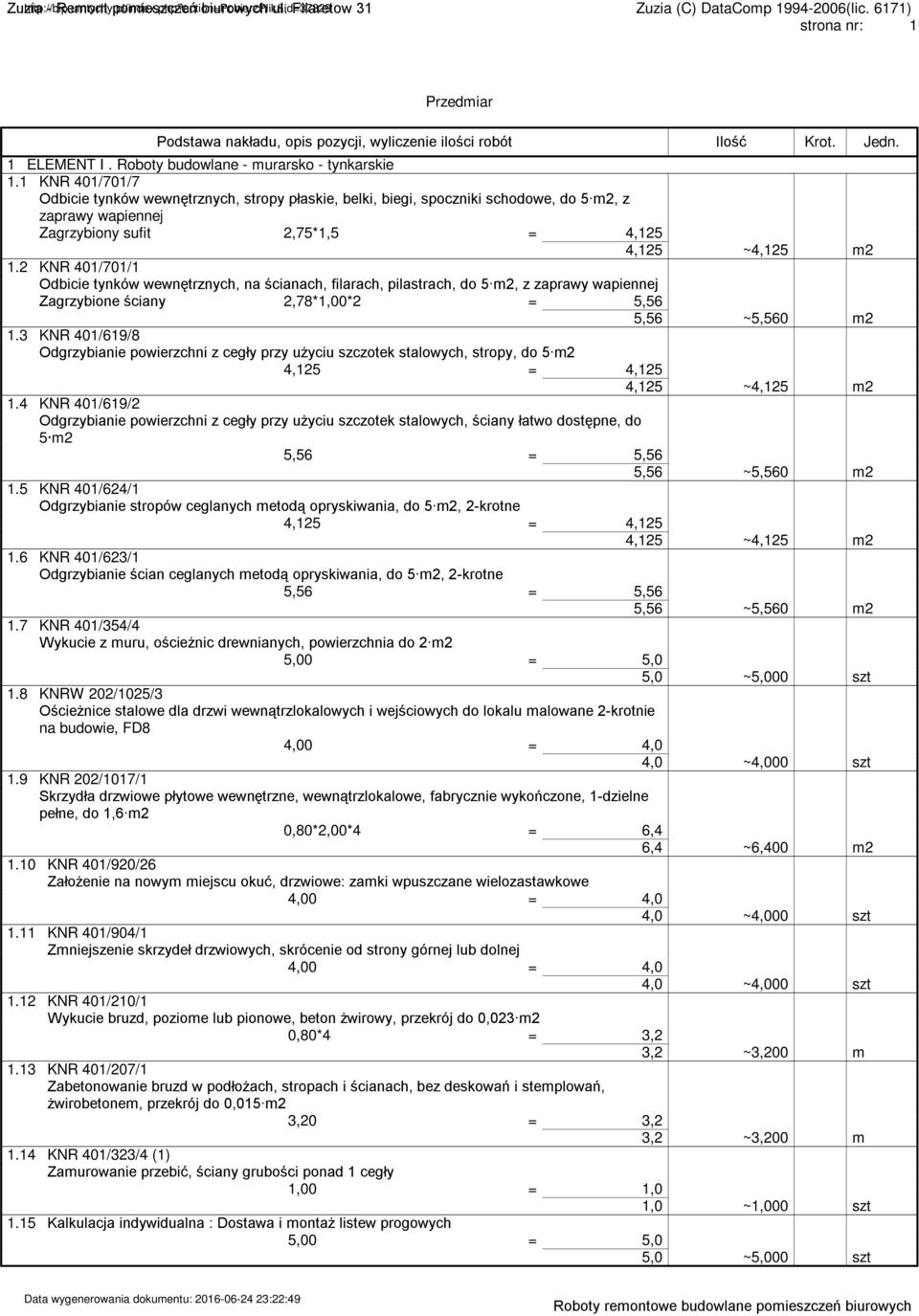

2 Zuzia - Remont pomieszczeń biurowych ul. Filaretow 31 Zuzia (C) DataComp (lic. 6171) strona nr: 1 Przedmiar Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 ELEMENT I. Roboty budowlane - murarsko - tynkarskie 1.1 KNR 401/701/7 Odbicie tynków wewnętrznych, stropy płaskie, belki, biegi, spoczniki schodowe, do 5 m2, z zaprawy wapiennej Zagrzybiony sufit 2,75*1,5 = 4,125 4,125 ~4,125 m2 1.2 KNR 401/701/1 Odbicie tynków wewnętrznych, na ścianach, filarach, pilastrach, do 5 m2, z zaprawy wapiennej Zagrzybione ściany 2,78*1,00*2 = 5,56 5,56 ~5,560 m2 1.3 KNR 401/619/8 Odgrzybianie powierzchni z cegły przy użyciu szczotek stalowych, stropy, do 5 m2 4,125 = 4,125 4,125 ~4,125 m2 1.4 KNR 401/619/2 Odgrzybianie powierzchni z cegły przy użyciu szczotek stalowych, ściany łatwo dostępne, do 5 m2 5,56 = 5,56 5,56 ~5,560 m2 1.5 KNR 401/624/1 Odgrzybianie stropów ceglanych metodą opryskiwania, do 5 m2, 2-krotne 4,125 = 4,125 4,125 ~4,125 m2 1.6 KNR 401/623/1 Odgrzybianie ścian ceglanych metodą opryskiwania, do 5 m2, 2-krotne 5,56 = 5,56 5,56 ~5,560 m2 1.7 KNR 401/354/4 Wykucie z muru, ościeżnic drewnianych, powierzchnia do 2 m2 5,00 = 5,0 5,0 ~5,000 szt 1.8 KNRW 202/1025/3 Ościeżnice stalowe dla drzwi wewnątrzlokalowych i wejściowych do lokalu malowane 2-krotnie na budowie, FD8 4,00 = 4,0 4,0 ~4,000 szt 1.9 KNR 202/1017/1 Skrzydła drzwiowe płytowe wewnętrzne, wewnątrzlokalowe, fabrycznie wykończone, 1-dzielne pełne, do 1,6 m2 0,80*2,00*4 = 6,4 6,4 ~6,400 m KNR 401/920/26 Założenie na nowym miejscu okuć, drzwiowe: zamki wpuszczane wielozastawkowe 4,00 = 4,0 4,0 ~4,000 szt 1.11 KNR 401/904/1 Zmniejszenie skrzydeł drzwiowych, skrócenie od strony górnej lub dolnej 4,00 = 4,0 4,0 ~4,000 szt 1.12 KNR 401/210/1 Wykucie bruzd, poziome lub pionowe, beton żwirowy, przekrój do 0,023 m2 0,80*4 = 3,2 3,2 ~3,200 m 1.13 KNR 401/207/1 Zabetonowanie bruzd w podłożach, stropach i ścianach, bez deskowań i stemplowań, żwirobetonem, przekrój do 0,015 m2 3,20 = 3,2 3,2 ~3,200 m 1.14 KNR 401/323/4 (1) Zamurowanie przebić, ściany grubości ponad 1 cegły 1,00 = 1,0 1,0 ~1,000 szt 1.15 Kalkulacja indywidualna : Dostawa i montaż listew progowych 5,00 = 5,0 5,0 ~5,000 szt Roboty remontowe budowlane pomieszczeń biurowych

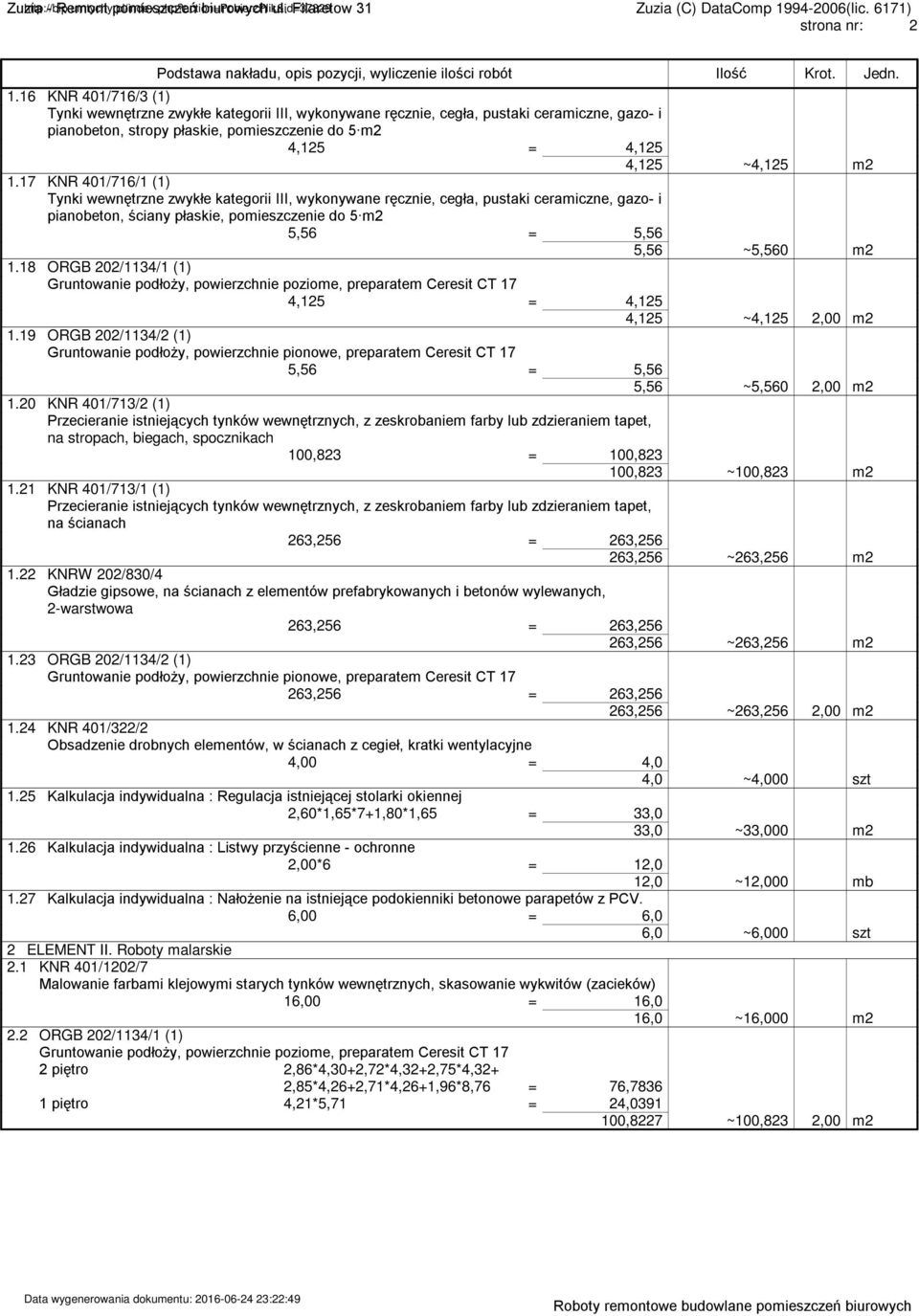

3 Zuzia - Remont pomieszczeń biurowych ul. Filaretow 31 Zuzia (C) DataComp (lic. 6171) strona nr: 2 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 401/716/3 (1) Tynki wewnętrzne zwykłe kategorii III, wykonywane ręcznie, cegła, pustaki ceramiczne, gazo- i pianobeton, stropy płaskie, pomieszczenie do 5 m2 4,125 = 4,125 4,125 ~4,125 m KNR 401/716/1 (1) Tynki wewnętrzne zwykłe kategorii III, wykonywane ręcznie, cegła, pustaki ceramiczne, gazo- i pianobeton, ściany płaskie, pomieszczenie do 5 m2 5,56 = 5,56 5,56 ~5,560 m ORGB 202/1134/1 (1) Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 4,125 = 4,125 4,125 ~4,125 2,00 m ORGB 202/1134/2 (1) Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 5,56 = 5,56 5,56 ~5,560 2,00 m KNR 401/713/2 (1) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach 100,823 = 100, ,823 ~100,823 m KNR 401/713/1 (1) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach 263,256 = 263, ,256 ~263,256 m KNRW 202/830/4 Gładzie gipsowe, na ścianach z elementów prefabrykowanych i betonów wylewanych, 2-warstwowa 263,256 = 263, ,256 ~263,256 m ORGB 202/1134/2 (1) Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT ,256 = 263, ,256 ~263,256 2,00 m KNR 401/322/2 Obsadzenie drobnych elementów, w ścianach z cegieł, kratki wentylacyjne 4,00 = 4,0 4,0 ~4,000 szt 1.25 Kalkulacja indywidualna : Regulacja istniejącej stolarki okiennej 2,60*1,65*7+1,80*1,65 = 33,0 33,0 ~33,000 m Kalkulacja indywidualna : Listwy przyścienne - ochronne 2,00*6 = 12,0 12,0 ~12,000 mb 1.27 Kalkulacja indywidualna : Nałożenie na istniejące podokienniki betonowe parapetów z PCV. 6,00 = 6,0 6,0 ~6,000 szt 2 ELEMENT II. Roboty malarskie 2.1 KNR 401/1202/7 Malowanie farbami klejowymi starych tynków wewnętrznych, skasowanie wykwitów (zacieków) 16,00 = 16,0 16,0 ~16,000 m2 2.2 ORGB 202/1134/1 (1) Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 2 piętro 2,86*4,30+2,72*4,32+2,75*4,32+ 2,85*4,26+2,71*4,26+1,96*8,76 = 76, piętro 4,21*5,71 = 24, ,8227 ~100,823 2,00 m2 Roboty remontowe budowlane pomieszczeń biurowych

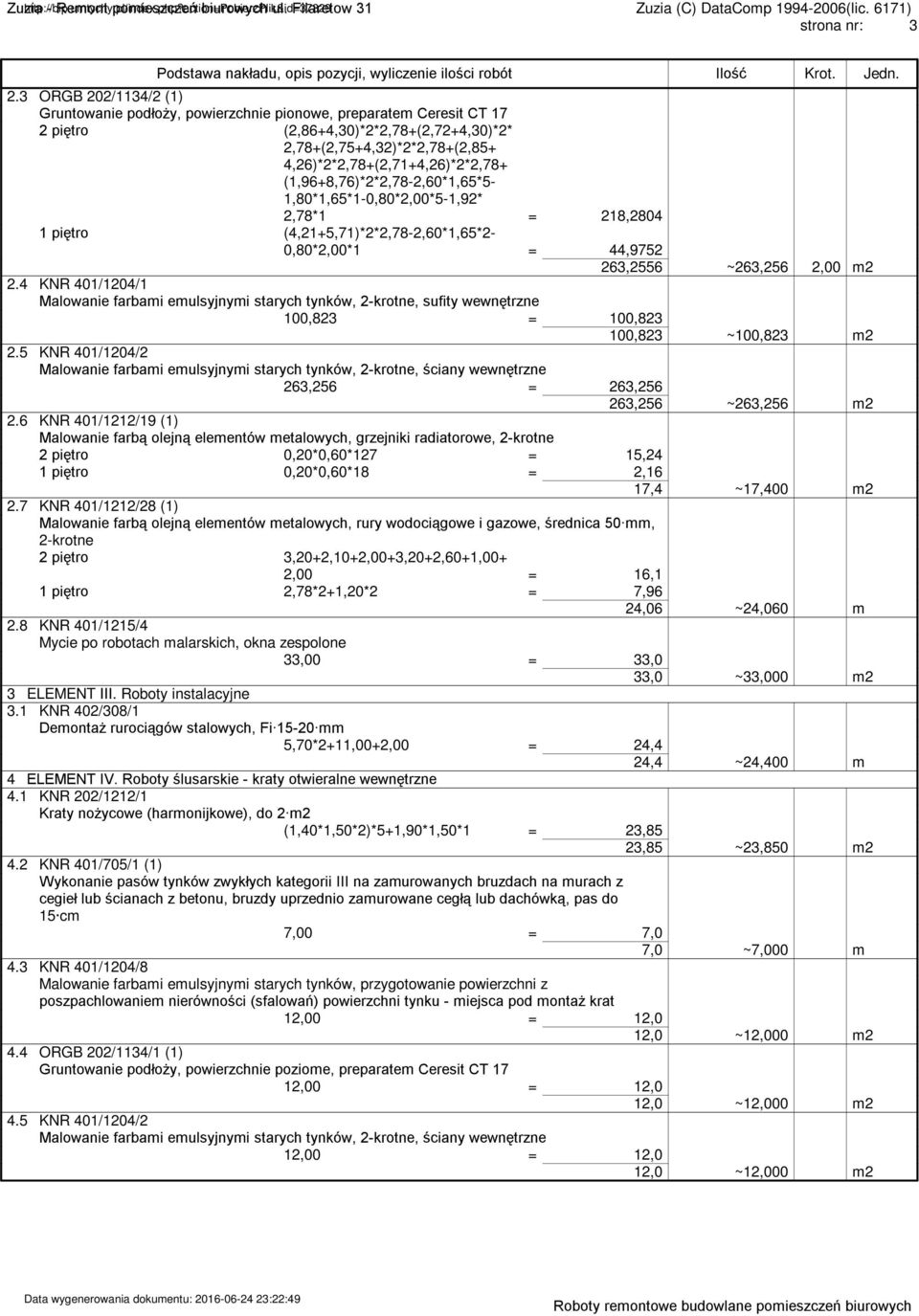

4 Zuzia - Remont pomieszczeń biurowych ul. Filaretow 31 Zuzia (C) DataComp (lic. 6171) strona nr: 3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2.3 ORGB 202/1134/2 (1) Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 2 piętro (2,86+4,30)*2*2,78+(2,72+4,30)*2* 2,78+(2,75+4,32)*2*2,78+(2,85+ 4,26)*2*2,78+(2,71+4,26)*2*2,78+ (1,96+8,76)*2*2,78-2,60*1,65*5-1,80*1,65*1-0,80*2,00*5-1,92* 2,78*1 = 218, piętro (4,21+5,71)*2*2,78-2,60*1,65*2-0,80*2,00*1 = 44, ,2556 ~263,256 2,00 m2 2.4 KNR 401/1204/1 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufity wewnętrzne 100,823 = 100, ,823 ~100,823 m2 2.5 KNR 401/1204/2 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ściany wewnętrzne 263,256 = 263, ,256 ~263,256 m2 2.6 KNR 401/1212/19 (1) Malowanie farbą olejną elementów metalowych, grzejniki radiatorowe, 2-krotne 2 piętro 0,20*0,60*127 = 15,24 1 piętro 0,20*0,60*18 = 2,16 17,4 ~17,400 m2 2.7 KNR 401/1212/28 (1) Malowanie farbą olejną elementów metalowych, rury wodociągowe i gazowe, średnica 50 mm, 2-krotne 2 piętro 3,20+2,10+2,00+3,20+2,60+1,00+ 2,00 = 16,1 1 piętro 2,78*2+1,20*2 = 7,96 24,06 ~24,060 m 2.8 KNR 401/1215/4 Mycie po robotach malarskich, okna zespolone 33,00 = 33,0 33,0 ~33,000 m2 3 ELEMENT III. Roboty instalacyjne 3.1 KNR 402/308/1 Demontaż rurociągów stalowych, Fi mm 5,70*2+11,00+2,00 = 24,4 24,4 ~24,400 m 4 ELEMENT IV. Roboty ślusarskie - kraty otwieralne wewnętrzne 4.1 KNR 202/1212/1 Kraty nożycowe (harmonijkowe), do 2 m2 (1,40*1,50*2)*5+1,90*1,50*1 = 23,85 23,85 ~23,850 m2 4.2 KNR 401/705/1 (1) Wykonanie pasów tynków zwykłych kategorii III na zamurowanych bruzdach na murach z cegieł lub ścianach z betonu, bruzdy uprzednio zamurowane cegłą lub dachówką, pas do 15 cm 7,00 = 7,0 7,0 ~7,000 m 4.3 KNR 401/1204/8 Malowanie farbami emulsyjnymi starych tynków, przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynku - miejsca pod montaż krat 12,00 = 12,0 12,0 ~12,000 m2 4.4 ORGB 202/1134/1 (1) Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 12,00 = 12,0 12,0 ~12,000 m2 4.5 KNR 401/1204/2 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ściany wewnętrzne 12,00 = 12,0 12,0 ~12,000 m2 Roboty remontowe budowlane pomieszczeń biurowych

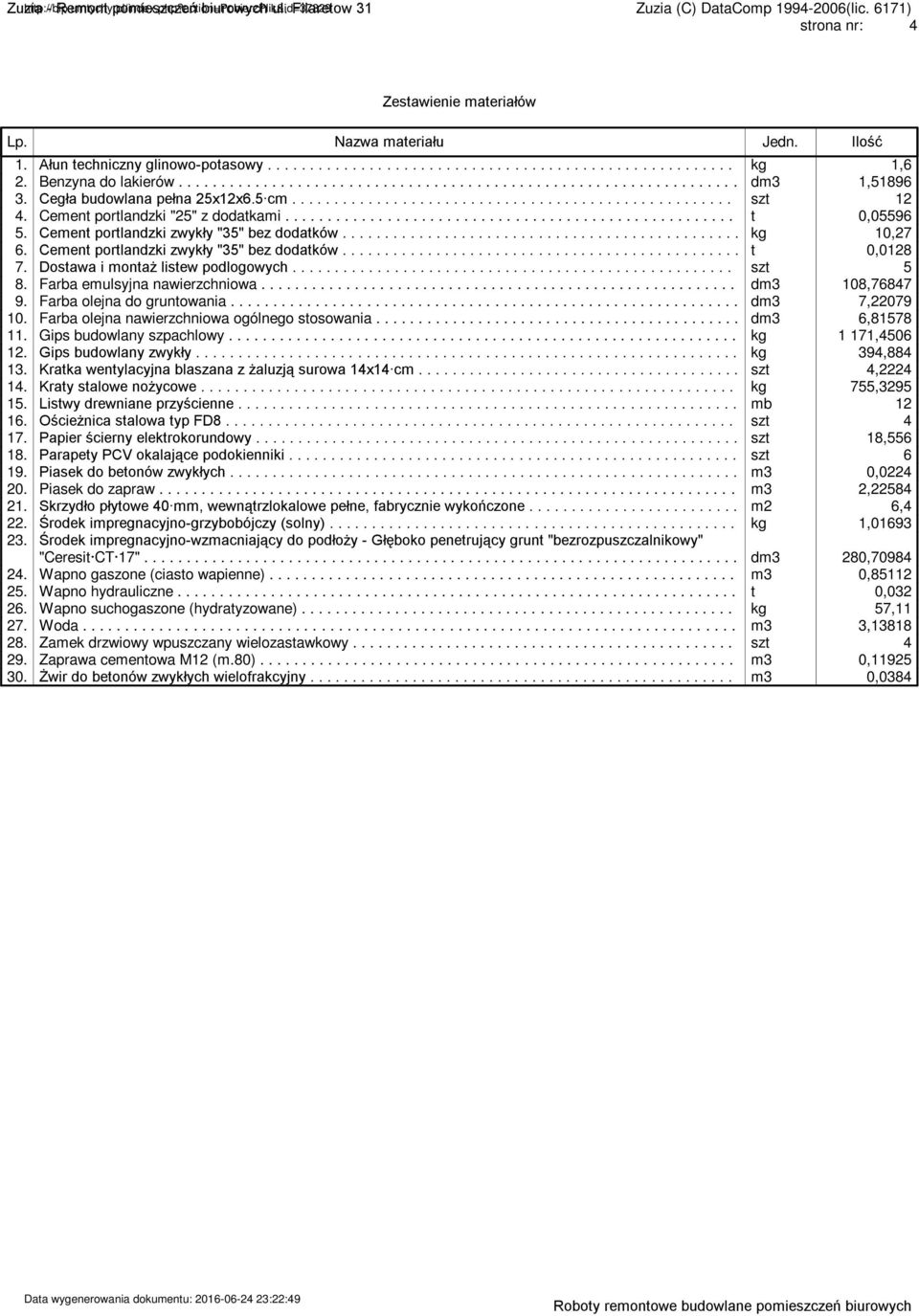

5 Zuzia - Remont pomieszczeń biurowych ul. Filaretow 31 Zuzia (C) DataComp (lic. 6171) strona nr: 4 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Ałun techniczny glinowo-potasowy kg 1,6 2. Benzyna do lakierów dm3 1, Cegła budowlana pełna 25x12x6.5 cm szt Cement portlandzki "25" z dodatkami t 0, Cement portlandzki zwykły "35" bez dodatków kg 10,27 6. Cement portlandzki zwykły "35" bez dodatków t 0, Dostawa i montaż listew podlogowych szt 5 8. Farba emulsyjna nawierzchniowa dm3 108, Farba olejna do gruntowania dm3 7, Farba olejna nawierzchniowa ogólnego stosowania dm3 6, Gips budowlany szpachlowy kg 1 171, Gips budowlany zwykły kg 394, Kratka wentylacyjna blaszana z żaluzją surowa 14x14 cm szt 4, Kraty stalowe nożycowe kg 755, Listwy drewniane przyścienne mb Ościeżnica stalowa typ FD szt Papier ścierny elektrokorundowy szt 18, Parapety PCV okalające podokienniki szt Piasek do betonów zwykłych m3 0, Piasek do zapraw m3 2, Skrzydło płytowe 40 mm, wewnątrzlokalowe pełne, fabrycznie wykończone m2 6,4 22. Środek impregnacyjno-grzybobójczy (solny) kg 1, Środek impregnacyjno-wzmacniający do podłoży - Głęboko penetrujący grunt "bezrozpuszczalnikowy" "Ceresit CT 17" dm3 280, Wapno gaszone (ciasto wapienne) m3 0, Wapno hydrauliczne t 0, Wapno suchogaszone (hydratyzowane) kg 57, Woda m3 3, Zamek drzwiowy wpuszczany wielozastawkowy szt Zaprawa cementowa M12 (m.80) m3 0, Żwir do betonów zwykłych wielofrakcyjny m3 0,0384 Roboty remontowe budowlane pomieszczeń biurowych

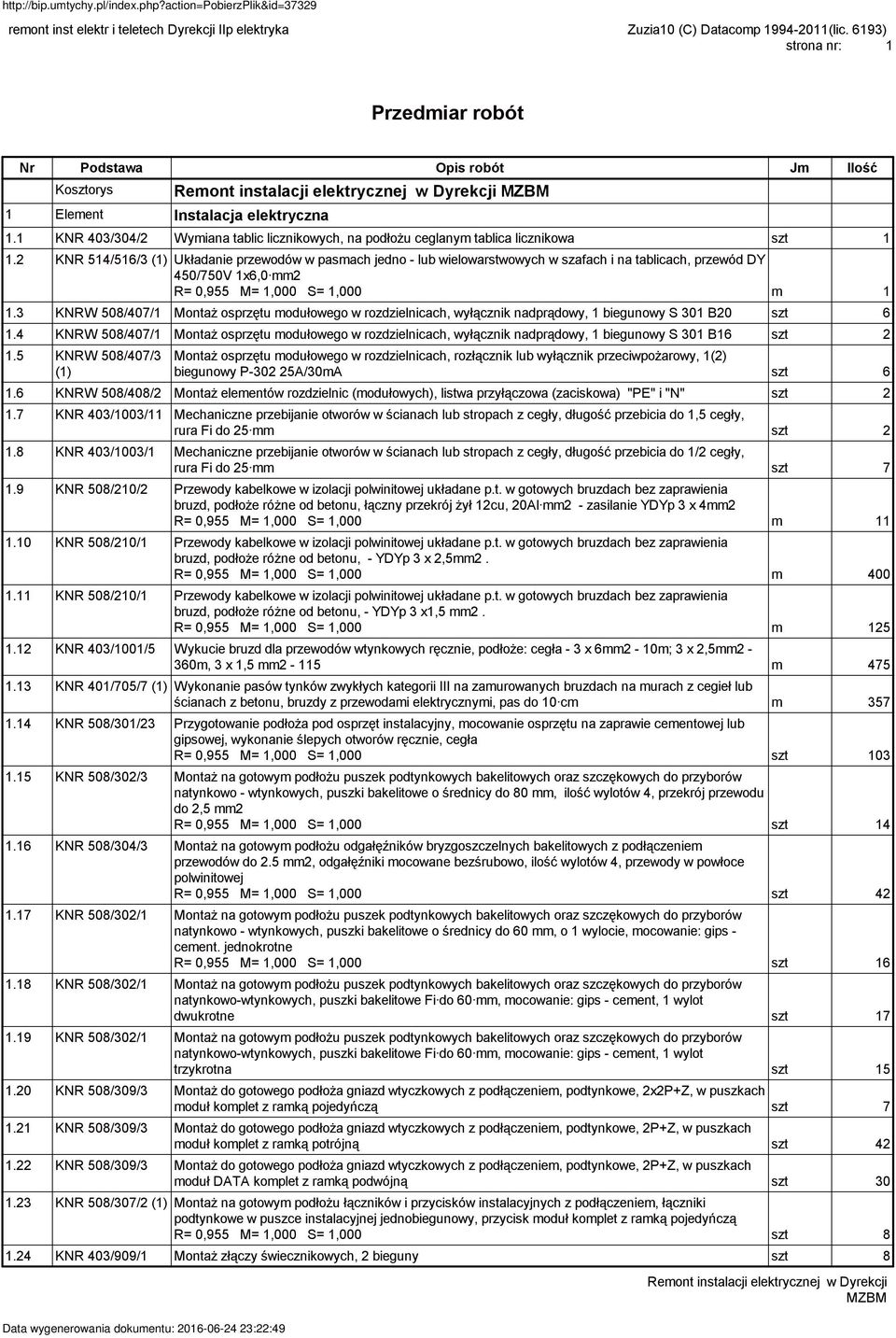

6 remont inst elektr i teletech Dyrekcji IIp elektryka Zuzia10 (C) Datacomp (lic. 6193) strona nr: 1 Przedmiar robót <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość Kosztorys Remont instalacji elektrycznej w Dyrekcji MZBM 1 Element Instalacja elektryczna 1.1 KNR 403/304/2 Wymiana tablic licznikowych, na podłożu ceglanym tablica licznikowa szt KNR 514/516/3 (1) Układanie przewodów w pasmach jedno - lub wielowarstwowych w szafach i na tablicach, przewód DY 450/750V 1x6,0 mm2 R= 0,955 M= 1,000 S= 1,000 m KNRW 508/407/1 Montaż osprzętu modułowego w rozdzielnicach, wyłącznik nadprądowy, 1 biegunowy S 301 B20 szt KNRW 508/407/1 Montaż osprzętu modułowego w rozdzielnicach, wyłącznik nadprądowy, 1 biegunowy S 301 B16 szt KNRW 508/407/3 (1) Montaż osprzętu modułowego w rozdzielnicach, rozłącznik lub wyłącznik przeciwpożarowy, 1(2) biegunowy P A/30mA szt KNRW 508/408/2 Montaż elementów rozdzielnic (modułowych), listwa przyłączowa (zaciskowa) "PE" i "N" szt KNR 403/1003/11 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1,5 cegły, rura Fi do 25 mm szt KNR 403/1003/1 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1/2 cegły, rura Fi do 25 mm szt KNR 508/210/2 Przewody kabelkowe w izolacji polwinitowej układane p.t. w gotowych bruzdach bez zaprawienia bruzd, podłoże różne od betonu, łączny przekrój żył 12cu, 20Al mm2 - zasilanie YDYp 3 x 4mm2 R= 0,955 M= 1,000 S= 1,000 m KNR 508/210/1 Przewody kabelkowe w izolacji polwinitowej układane p.t. w gotowych bruzdach bez zaprawienia bruzd, podłoże różne od betonu, - YDYp 3 x 2,5mm2. R= 0,955 M= 1,000 S= 1,000 m KNR 508/210/1 Przewody kabelkowe w izolacji polwinitowej układane p.t. w gotowych bruzdach bez zaprawienia bruzd, podłoże różne od betonu, - YDYp 3 x1,5 mm2. R= 0,955 M= 1,000 S= 1,000 m KNR 403/1001/5 Wykucie bruzd dla przewodów wtynkowych ręcznie, podłoże: cegła - 3 x 6mm2-10m; 3 x 2,5mm2-360m, 3 x 1,5 mm2-115 m KNR 401/705/7 (1) Wykonanie pasów tynków zwykłych kategorii III na zamurowanych bruzdach na murach z cegieł lub ścianach z betonu, bruzdy z przewodami elektrycznymi, pas do 10 cm m KNR 508/301/23 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu na zaprawie cementowej lub gipsowej, wykonanie ślepych otworów ręcznie, cegła R= 0,955 M= 1,000 S= 1,000 szt KNR 508/302/3 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 80 mm, ilość wylotów 4, przekrój przewodu do 2,5 mm2 R= 0,955 M= 1,000 S= 1,000 szt KNR 508/304/3 Montaż na gotowym podłożu odgałęźników bryzgoszczelnych bakelitowych z podłączeniem przewodów do 2.5 mm2, odgałęźniki mocowane bezśrubowo, ilość wylotów 4, przewody w powłoce polwinitowej R= 0,955 M= 1,000 S= 1,000 szt KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 60 mm, o 1 wylocie, mocowanie: gips - cement. jednokrotne R= 0,955 M= 1,000 S= 1,000 szt KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo-wtynkowych, puszki bakelitowe Fi do 60 mm, mocowanie: gips - cement, 1 wylot dwukrotne szt KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo-wtynkowych, puszki bakelitowe Fi do 60 mm, mocowanie: gips - cement, 1 wylot trzykrotna szt KNR 508/309/3 Montaż do gotowego podłoża gniazd wtyczkowych z podłączeniem, podtynkowe, 2x2P+Z, w puszkach moduł komplet z ramką pojedyńczą szt KNR 508/309/3 Montaż do gotowego podłoża gniazd wtyczkowych z podłączeniem, podtynkowe, 2P+Z, w puszkach moduł komplet z ramką potrójną szt KNR 508/309/3 Montaż do gotowego podłoża gniazd wtyczkowych z podłączeniem, podtynkowe, 2P+Z, w puszkach moduł DATA komplet z ramką podwójną szt KNR 508/307/2 (1) Montaż na gotowym podłożu łączników i przycisków instalacyjnych z podłączeniem, łączniki podtynkowe w puszce instalacyjnej jednobiegunowy, przycisk moduł komplet z ramką pojedyńczą R= 0,955 M= 1,000 S= 1,000 szt KNR 403/909/1 Montaż złączy świecznikowych, 2 bieguny szt 8 Remont instalacji elektrycznej w Dyrekcji MZBM

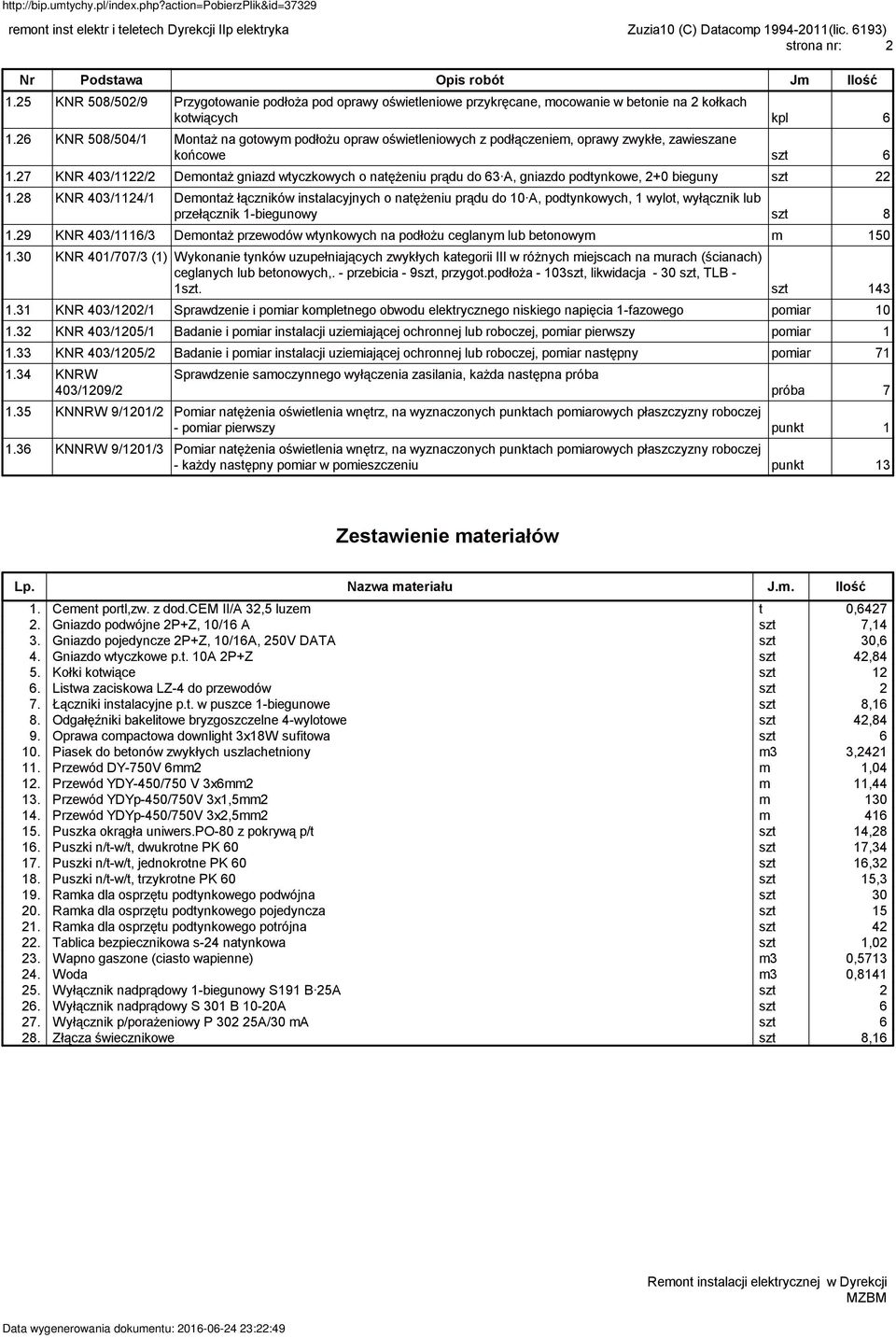

7 remont inst elektr i teletech Dyrekcji IIp elektryka Zuzia10 (C) Datacomp (lic. 6193) strona nr: 2 <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 1.25 KNR 508/502/9 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w betonie na 2 kołkach kotwiących kpl KNR 508/504/1 Montaż na gotowym podłożu opraw oświetleniowych z podłączeniem, oprawy zwykłe, zawieszane końcowe szt KNR 403/1122/2 Demontaż gniazd wtyczkowych o natężeniu prądu do 63 A, gniazdo podtynkowe, 2+0 bieguny szt KNR 403/1124/1 Demontaż łączników instalacyjnych o natężeniu prądu do 10 A, podtynkowych, 1 wylot, wyłącznik lub przełącznik 1-biegunowy szt KNR 403/1116/3 Demontaż przewodów wtynkowych na podłożu ceglanym lub betonowym m KNR 401/707/3 (1) Wykonanie tynków uzupełniających zwykłych kategorii III w różnych miejscach na murach (ścianach) ceglanych lub betonowych,. - przebicia - 9szt, przygot.podłoża - 103szt, likwidacja - 30 szt, TLB - 1szt. szt KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego pomiar KNR 403/1205/1 Badanie i pomiar instalacji uziemiającej ochronnej lub roboczej, pomiar pierwszy pomiar KNR 403/1205/2 Badanie i pomiar instalacji uziemiającej ochronnej lub roboczej, pomiar następny pomiar KNRW 403/1209/2 Sprawdzenie samoczynnego wyłączenia zasilania, każda następna próba próba KNNRW 9/1201/2 Pomiar natężenia oświetlenia wnętrz, na wyznaczonych punktach pomiarowych płaszczyzny roboczej - pomiar pierwszy punkt KNNRW 9/1201/3 Pomiar natężenia oświetlenia wnętrz, na wyznaczonych punktach pomiarowych płaszczyzny roboczej - każdy następny pomiar w pomieszczeniu punkt 13 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Cement portl,zw. z dod.cem II/A 32,5 luzem t 0, Gniazdo podwójne 2P+Z, 10/16 A szt 7,14 3. Gniazdo pojedyncze 2P+Z, 10/16A, 250V DATA szt 30,6 4. Gniazdo wtyczkowe p.t. 10A 2P+Z szt 42,84 5. Kołki kotwiące szt Listwa zaciskowa LZ-4 do przewodów szt 2 7. Łączniki instalacyjne p.t. w puszce 1-biegunowe szt 8,16 8. Odgałęźniki bakelitowe bryzgoszczelne 4-wylotowe szt 42,84 9. Oprawa compactowa downlight 3x18W sufitowa szt Piasek do betonów zwykłych uszlachetniony m3 3, Przewód DY-750V 6mm2 m 1, Przewód YDY-450/750 V 3x6mm2 m 11, Przewód YDYp-450/750V 3x1,5mm2 m Przewód YDYp-450/750V 3x2,5mm2 m Puszka okrągła uniwers.po-80 z pokrywą p/t szt 14, Puszki n/t-w/t, dwukrotne PK 60 szt 17, Puszki n/t-w/t, jednokrotne PK 60 szt 16, Puszki n/t-w/t, trzykrotne PK 60 szt 15,3 19. Ramka dla osprzętu podtynkowego podwójna szt Ramka dla osprzętu podtynkowego pojedyncza szt Ramka dla osprzętu podtynkowego potrójna szt Tablica bezpiecznikowa s-24 natynkowa szt 1, Wapno gaszone (ciasto wapienne) m3 0, Woda m3 0, Wyłącznik nadprądowy 1-biegunowy S191 B 25A szt Wyłącznik nadprądowy S 301 B 10-20A szt Wyłącznik p/porażeniowy P A/30 ma szt Złącza świecznikowe szt 8,16 Remont instalacji elektrycznej w Dyrekcji MZBM

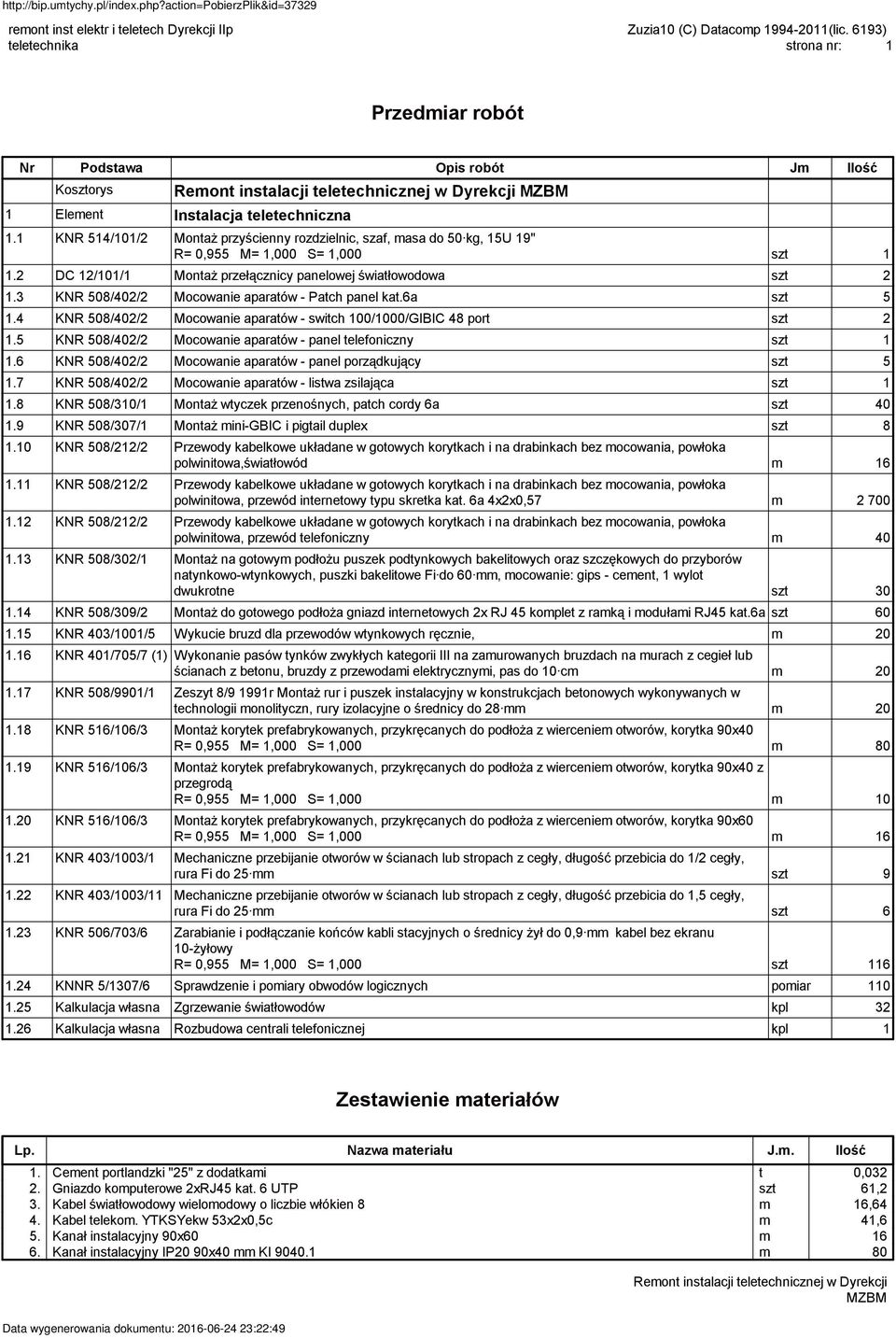

8 remont inst elektr i teletech Dyrekcji IIp teletechnika Zuzia10 (C) Datacomp (lic. 6193) strona nr: 1 Przedmiar robót <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość Kosztorys Remont instalacji teletechnicznej w Dyrekcji MZBM 1 Element Instalacja teletechniczna 1.1 KNR 514/101/2 Montaż przyścienny rozdzielnic, szaf, masa do 50 kg, 15U 19" R= 0,955 M= 1,000 S= 1,000 szt DC 12/101/1 Montaż przełącznicy panelowej światłowodowa szt KNR 508/402/2 Mocowanie aparatów - Patch panel kat.6a szt KNR 508/402/2 Mocowanie aparatów - switch 100/1000/GIBIC 48 port szt KNR 508/402/2 Mocowanie aparatów - panel telefoniczny szt KNR 508/402/2 Mocowanie aparatów - panel porządkujący szt KNR 508/402/2 Mocowanie aparatów - listwa zsilająca szt KNR 508/310/1 Montaż wtyczek przenośnych, patch cordy 6a szt KNR 508/307/1 Montaż mini-gbic i pigtail duplex szt KNR 508/212/2 Przewody kabelkowe układane w gotowych korytkach i na drabinkach bez mocowania, powłoka polwinitowa,światłowód m KNR 508/212/2 Przewody kabelkowe układane w gotowych korytkach i na drabinkach bez mocowania, powłoka polwinitowa, przewód internetowy typu skretka kat. 6a 4x2x0,57 m KNR 508/212/2 Przewody kabelkowe układane w gotowych korytkach i na drabinkach bez mocowania, powłoka polwinitowa, przewód telefoniczny m KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo-wtynkowych, puszki bakelitowe Fi do 60 mm, mocowanie: gips - cement, 1 wylot dwukrotne szt KNR 508/309/2 Montaż do gotowego podłoża gniazd internetowych 2x RJ 45 komplet z ramką i modułami RJ45 kat.6a szt KNR 403/1001/5 Wykucie bruzd dla przewodów wtynkowych ręcznie, m KNR 401/705/7 (1) Wykonanie pasów tynków zwykłych kategorii III na zamurowanych bruzdach na murach z cegieł lub ścianach z betonu, bruzdy z przewodami elektrycznymi, pas do 10 cm m KNR 508/9901/1 Zeszyt 8/9 1991r Montaż rur i puszek instalacyjny w konstrukcjach betonowych wykonywanych w technologii monolityczn, rury izolacyjne o średnicy do 28 mm m KNR 516/106/3 Montaż korytek prefabrykowanych, przykręcanych do podłoża z wierceniem otworów, korytka 90x40 R= 0,955 M= 1,000 S= 1,000 m KNR 516/106/3 Montaż korytek prefabrykowanych, przykręcanych do podłoża z wierceniem otworów, korytka 90x40 z przegrodą R= 0,955 M= 1,000 S= 1,000 m KNR 516/106/3 Montaż korytek prefabrykowanych, przykręcanych do podłoża z wierceniem otworów, korytka 90x60 R= 0,955 M= 1,000 S= 1,000 m KNR 403/1003/1 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1/2 cegły, rura Fi do 25 mm szt KNR 403/1003/11 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1,5 cegły, rura Fi do 25 mm szt KNR 506/703/6 Zarabianie i podłączanie końców kabli stacyjnych o średnicy żył do 0,9 mm kabel bez ekranu 10-żyłowy R= 0,955 M= 1,000 S= 1,000 szt KNNR 5/1307/6 Sprawdzenie i pomiary obwodów logicznych pomiar Kalkulacja własna Zgrzewanie światłowodów kpl Kalkulacja własna Rozbudowa centrali telefonicznej kpl 1 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Cement portlandzki "25" z dodatkami t 0, Gniazdo komputerowe 2xRJ45 kat. 6 UTP szt 61,2 3. Kabel światłowodowy wielomodowy o liczbie włókien 8 m 16,64 4. Kabel telekom. YTKSYekw 53x2x0,5c m 41,6 5. Kanał instalacyjny 90x60 m Kanał instalacyjny IP20 90x40 mm KI m 80 Remont instalacji teletechnicznej w Dyrekcji MZBM

9 Powered by TCPDF ( remont inst elektr i teletech Dyrekcji IIp teletechnika Zuzia10 (C) Datacomp (lic. 6193) strona nr: 2 Lp. Nazwa materiału J.m. Ilość 7. Kanał instalacyjny IP20 90x40 mm KI z przegrodą m Listwa zasilająca szt 1 9. Mini-GIBC szt Panel porzadkujacy szt Panele telefoniczny 50xRJ45 1U szt Patch cord 6a szt 40,8 13. Patch panel kat 6a szt Piasek do zapraw m3 0, Pigtail duplex szt Przełącznica światłowodowa kpl Przewód UTP 4x2x0,57 kat. 6a m Puszki n/t-w/t, dwukrotne PK 60 szt 30,6 19. Rura instalacyjna gładka RB 22 mm m 20,8 20. Switch 100/1000/GBIC 48 port szt Szafka dystrybucyjna z wentylacja 15U 19" 600mm szt Śruby stalowe średniodokł.m-5 dł.do 35 mm kg 7, Wapno gaszone (ciasto wapienne) m3 0, Woda m3 0,04 Remont instalacji teletechnicznej w Dyrekcji MZBM
