1 MMK KONCEPT Małgorzata Mozgawa Kicia Ul. Wojciechowska 25c lublin Zleceniodawca: Wojewódzki Inspektorat Ochrony Roślin i Nasiennictwa ul. Diamentowa Lublin Przedsięwzięcie Obiekt PRZEBUDOWA PLACU MANEWROWEGO WRAZ Z BUDOWĄ SCHODÓW ZEWNĘTRZNYCH PRZY BUDYNKU LABORATORYJNO-BIUROWYM PRZY UL. DIAMNETOWEJ 6 W LUBLINIE Stadium PROJEKT BUDOWLANO WYKONAWCZY Egzemplarz 5 / 5 BranŜa DROGOWA Grudzień 2011 Imię i Nazwisko Data Podpis Projektant Jerzy Kicia upr. 1406/Lb/81 Opracował: mgr inŝ. Grzegorz Kicia r r. 0

2 ZAWARTOŚĆ OPRACOWANIA Lp. Opis załącznika Strona Uwagi CZĘŚĆ OPISOWA 1. Spis treści Oświadczenie projektanta Opis techniczny Informacja BIOZ Kopia uprawnień i zaświadczenia z LOIIB. 2 CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny. Rys. nr D1 2. Przekrój normalny. Rys. nr D2 3. Przekroje konstrukcyjne. Rys. nr D3 4. Szczegóły. Rys. nr D4 1

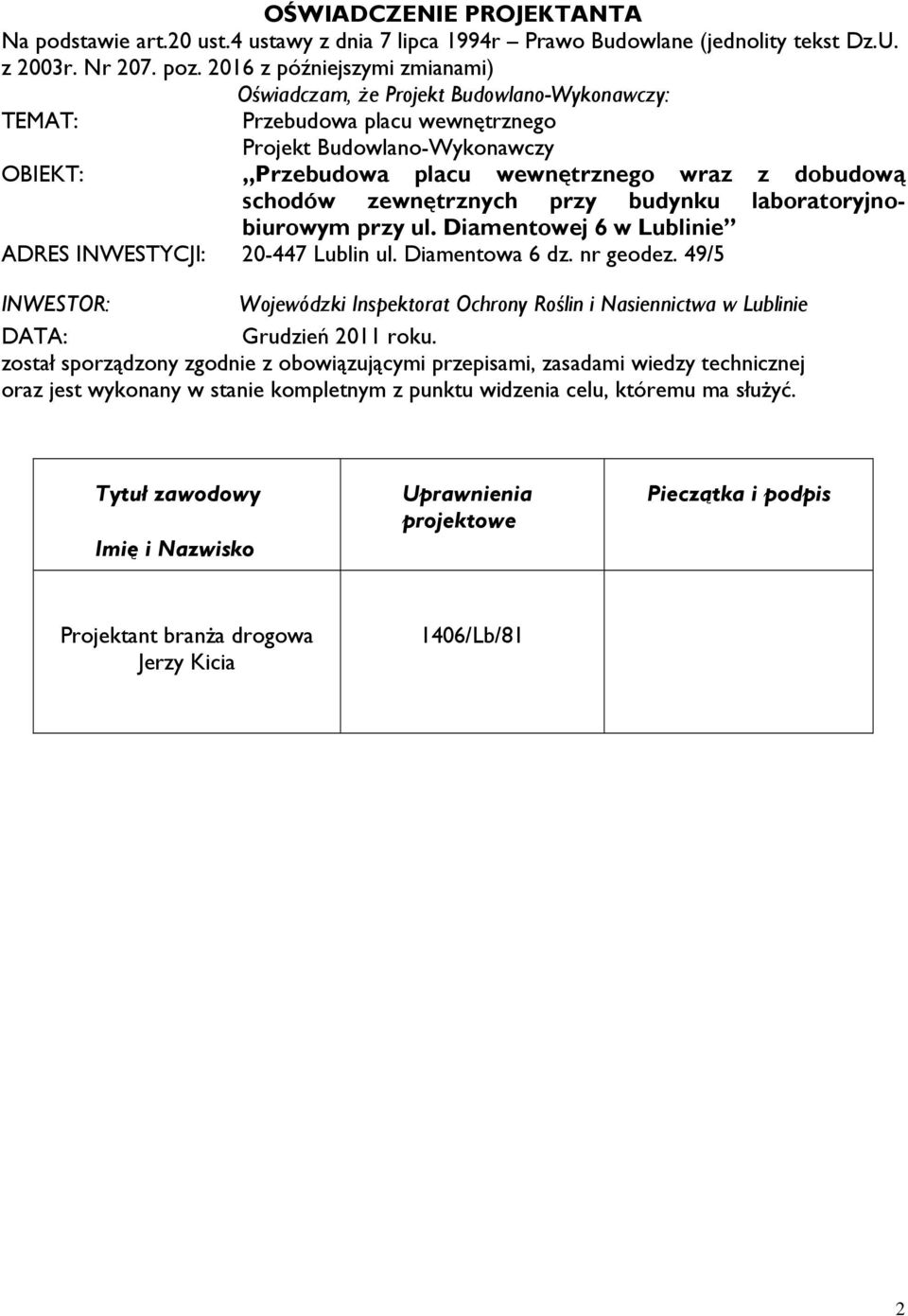

3 OŚWIADCZENIE PROJEKTANTA Na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994r Prawo Budowlane (jednolity tekst Dz.U. z 2003r. Nr 207. poz z późniejszymi zmianami) Oświadczam, Ŝe Projekt Budowlano-Wykonawczy: TEMAT: Przebudowa placu wewnętrznego Projekt Budowlano-Wykonawczy OBIEKT: Przebudowa placu wewnętrznego wraz z dobudową schodów zewnętrznych przy budynku laboratoryjnobiurowym przy ul. Diamentowej 6 w Lublinie ADRES INWESTYCJI: Lublin ul. Diamentowa 6 dz. nr geodez. 49/5 INWESTOR: Wojewódzki Inspektorat Ochrony Roślin i Nasiennictwa w Lublinie DATA: Grudzień 2011 roku. został sporządzony zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej oraz jest wykonany w stanie kompletnym z punktu widzenia celu, któremu ma słuŝyć. Tytuł zawodowy Imię i Nazwisko Uprawnienia projektowe Pieczątka i podpis Projektant branŝa drogowa Jerzy Kicia 1406/Lb/81 2

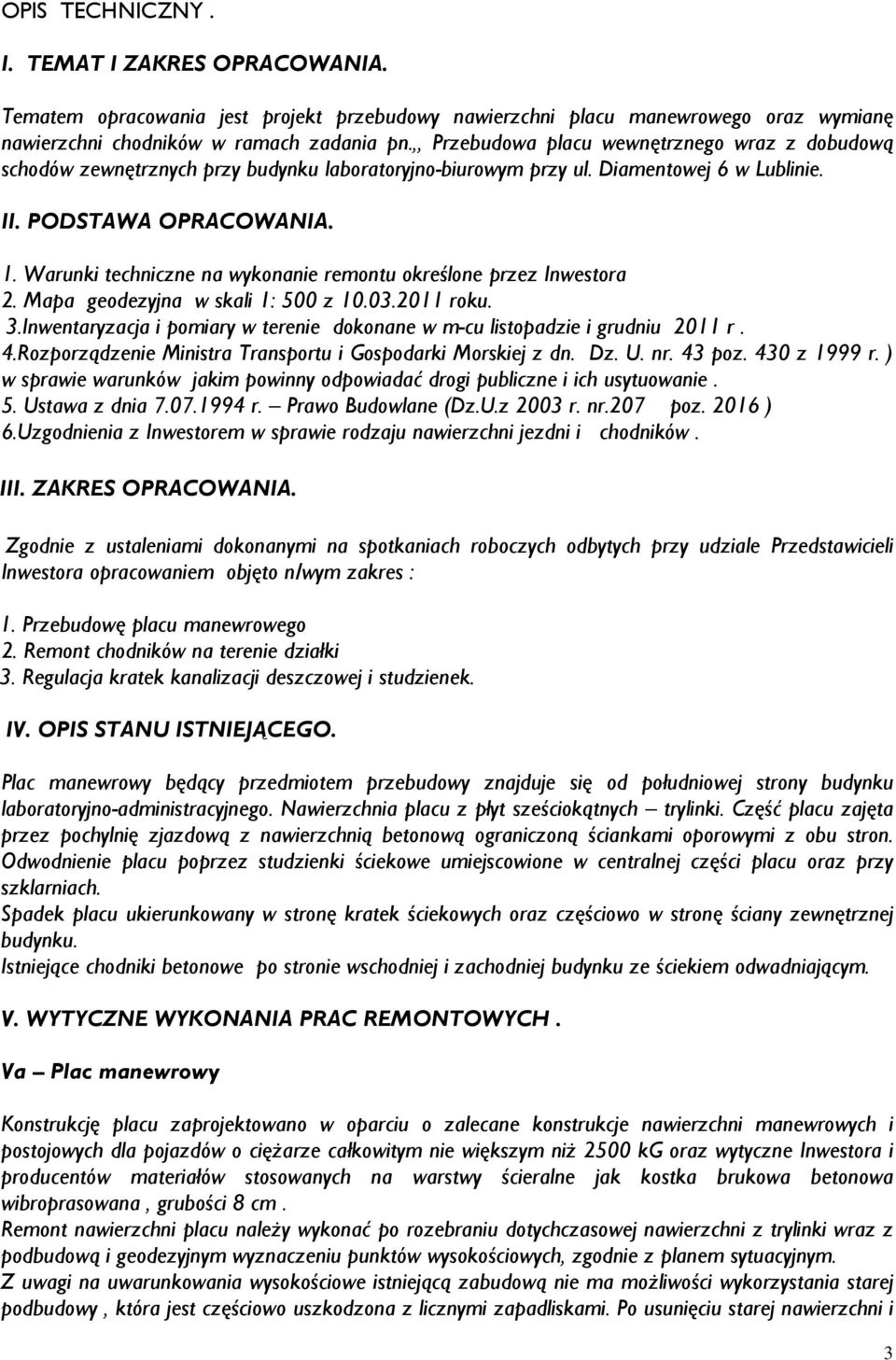

4 OPIS TECHNICZNY. I. TEMAT I ZAKRES OPRACOWANIA. Tematem opracowania jest projekt przebudowy nawierzchni placu manewrowego oraz wymianę nawierzchni chodników w ramach zadania pn. Przebudowa placu wewnętrznego wraz z dobudową schodów zewnętrznych przy budynku laboratoryjno-biurowym przy ul. Diamentowej 6 w Lublinie. II. PODSTAWA OPRACOWANIA. 1. Warunki techniczne na wykonanie remontu określone przez Inwestora 2. Mapa geodezyjna w skali 1: 500 z roku. 3.Inwentaryzacja i pomiary w terenie dokonane w m-cu listopadzie i grudniu 2011 r. 4.Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn. Dz. U. nr. 43 poz. 430 z 1999 r. ) w sprawie warunków jakim powinny odpowiadać drogi publiczne i ich usytuowanie. 5. Ustawa z dnia r. Prawo Budowlane (Dz.U.z 2003 r. nr.207 poz ) 6.Uzgodnienia z Inwestorem w sprawie rodzaju nawierzchni jezdni i chodników. III. ZAKRES OPRACOWANIA. Zgodnie z ustaleniami dokonanymi na spotkaniach roboczych odbytych przy udziale Przedstawicieli Inwestora opracowaniem objęto n/wym zakres : 1. Przebudowę placu manewrowego 2. Remont chodników na terenie działki 3. Regulacja kratek kanalizacji deszczowej i studzienek. IV. OPIS STANU ISTNIEJĄCEGO. Plac manewrowy będący przedmiotem przebudowy znajduje się od południowej strony budynku laboratoryjno-administracyjnego. Nawierzchnia placu z płyt sześciokątnych trylinki. Część placu zajęta przez pochylnię zjazdową z nawierzchnią betonową ograniczoną ściankami oporowymi z obu stron. Odwodnienie placu poprzez studzienki ściekowe umiejscowione w centralnej części placu oraz przy szklarniach. Spadek placu ukierunkowany w stronę kratek ściekowych oraz częściowo w stronę ściany zewnętrznej budynku. Istniejące chodniki betonowe po stronie wschodniej i zachodniej budynku ze ściekiem odwadniającym. V. WYTYCZNE WYKONANIA PRAC REMONTOWYCH. Va Plac manewrowy Konstrukcję placu zaprojektowano w oparciu o zalecane konstrukcje nawierzchni manewrowych i postojowych dla pojazdów o cięŝarze całkowitym nie większym niŝ 2500 kg oraz wytyczne Inwestora i producentów materiałów stosowanych na warstwy ścieralne jak kostka brukowa betonowa wibroprasowana, grubości 8 cm. Remont nawierzchni placu naleŝy wykonać po rozebraniu dotychczasowej nawierzchni z trylinki wraz z podbudową i geodezyjnym wyznaczeniu punktów wysokościowych, zgodnie z planem sytuacyjnym. Z uwagi na uwarunkowania wysokościowe istniejącą zabudową nie ma moŝliwości wykorzystania starej podbudowy, która jest częściowo uszkodzona z licznymi zapadliskami. Po usunięciu starej nawierzchni i 3

5 podbudowy oraz usunięciu poza teren robót (materiały z rozbiórki do dyspozycji Inwestora) naleŝy odpowiednio zagęścić grunt istniejący i wyprofilować dno koryta nadając mu właściwy spadek. ZaniŜenia niwelety i miejsca po przekopach zasypać piaskiem wraz z zagęszczeniem. Po wyprofilowaniu i zagęszczeniu koryta naleŝy wykonać obustronnie ławy z betonu B-15 o wym. 30 x 35 cm z oporem pod krawęŝniki betonowe typu ulicznego o przekroju 30x15 cm i ustawić krawęŝniki. W dalszej kolejności naleŝy wykonać warstwę odsączającą z piasku o grubości 10 cm i ułoŝyć dolną warstwę podbudowy z mieszanki cementowo piaskowej o Rz = 2,5 MPa grubości 10 cm. Następnie naleŝy wykonać górną warstwę podbudowy z mieszanki j.w lecz o Rz = 5,0 MPa i grubości 12 cm. KaŜdą ułoŝoną warstwę zagęścić zagęszczarką płytową. Kostkę wibroprasowaną brukową betonową o grubości 8 cm typ Holland w kolorze szarym ułoŝyć na wykonanej uprzednio podsypce cementowo piaskowej o uziarnieniu i grubości 3 cm. Zaleca się układanie kostki z kilku palet jednocześnie celem uniknięcia róŝnic w odcieniach. Przy układaniu naleŝy zachować odstępy pomiędzy kostkami 2 mm wypełniając je piaskiem suchym bez domieszek o uziarnieniu 0 2 mm kilkakrotnie aŝ do momentu całkowitego wypełnienia spoin. Wibrowanie powierzchni naleŝy wykonać wibratorem płytowym z nakładką gumową. WzdłuŜ istniejących kratek ściekowych naleŝy ułoŝyć ściek o konstrukcji jak nawierzchnia szerokości 0,40 m obniŝony o 2 cm umoŝliwiający swobodny odpływ wód opadowych do istniejącej kanalizacji deszczowej. Celem zachowania odpowiednich spadków poprzecznych i podłuŝnych naleŝy dokonać regulacji kratek ściekowych. Kratkę ściekową wraz z sięgaczem znajdującą się w centralnej części placu zlikwidować. W studzience powstały po przyłączu otwór zadeklować oraz uzupełnić izolację zewnętrzną. V b Chodniki Nawierzchnie chodników naleŝy wynieść o 12 cm ponad rzędną jezdni i przeprowadzić remont w kolejności jak niŝej : rozbiórka nawierzchni betonowej i podbudowy odwiezieniem poza teren robót; rozbiórka obrzeŝy; rozbiórka chodnika z płytek chodnikowych; wyprofilowani i pogłębienie koryta ze spadkiem poprzecznym; wykonanie nowej nawierzchni chodników; obniŝenie terenu zielonego na szerokości 3 wraz z humusowaniem i zasiewem trawy. Po wyprofilowaniu i zagęszczeniu koryta naleŝy wykonać ławy z betonu B-15 o wym. 20 x 15 cm pod obrzeŝe betonowe trawnikowe 30 x 8 cm ustawić obrzeŝa przy trawnikach. W dalszej kolejności naleŝy wykonać warstwę odsączającą z piasku o grubości 10 cm. Następnie naleŝy wykonać górną warstwę podbudowy z mieszanki j.w lecz o Rz = 2,5 MPa i grubości 12 cm. UłoŜoną warstwę zagęścić zagęszczarką płytową. Kostkę wibroprasowaną brukową betonową o grubości 6 cm typu Holland i kolorze szarym ułoŝyć na wykonanej uprzednio podsypce cementowo piaskowej i grubości 3 cm. Zaleca się układanie kostki z kilku palet jednocześnie celem uniknięcia róŝnic w odcieniach. Przy układaniu naleŝy zachować odstępy pomiędzy kostkami 2 mm wypełniając je piaskiem suchym bez domieszek o uziarnieniu 0 2 mm kilkakrotnie aŝ do momentu całkowitego wypełnienia spoin. Wibrowanie powierzchni naleŝy wykonać wibratorem płytowym z nakładką gumową. NaleŜy zachować spadek od budynku w wysokości 2 % celem właściwego odwodnienia. Po wykonaniu chodników wyprofilować przyległe tereny zielone, tak aby zapewnić swobodny spływ wód opadowych z terenów utwardzonych. 4

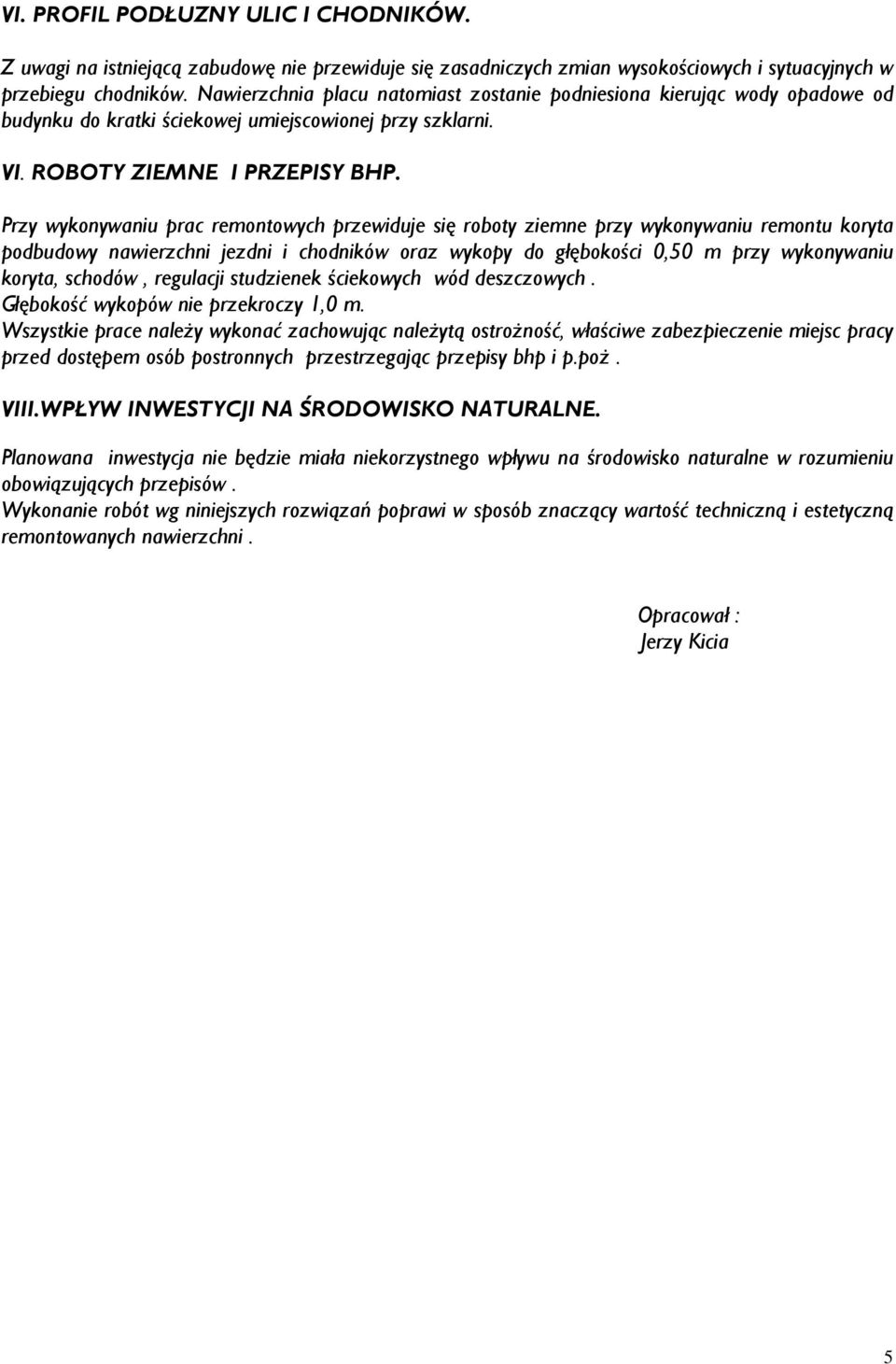

6 VI. PROFIL PODŁUZNY ULIC I CHODNIKÓW. Z uwagi na istniejącą zabudowę nie przewiduje się zasadniczych zmian wysokościowych i sytuacyjnych w przebiegu chodników. Nawierzchnia placu natomiast zostanie podniesiona kierując wody opadowe od budynku do kratki ściekowej umiejscowionej przy szklarni. VI. ROBOTY ZIEMNE I PRZEPISY BHP. Przy wykonywaniu prac remontowych przewiduje się roboty ziemne przy wykonywaniu remontu koryta podbudowy nawierzchni jezdni i chodników oraz wykopy do głębokości 0,50 m przy wykonywaniu koryta, schodów, regulacji studzienek ściekowych wód deszczowych. Głębokość wykopów nie przekroczy 1,0 m. Wszystkie prace naleŝy wykonać zachowując naleŝytą ostroŝność, właściwe zabezpieczenie miejsc pracy przed dostępem osób postronnych przestrzegając przepisy bhp i p.poŝ. VIII.WPŁYW INWESTYCJI NA ŚRODOWISKO NATURALNE. Planowana inwestycja nie będzie miała niekorzystnego wpływu na środowisko naturalne w rozumieniu obowiązujących przepisów. Wykonanie robót wg niniejszych rozwiązań poprawi w sposób znaczący wartość techniczną i estetyczną remontowanych nawierzchni. Opracował : Jerzy Kicia 5

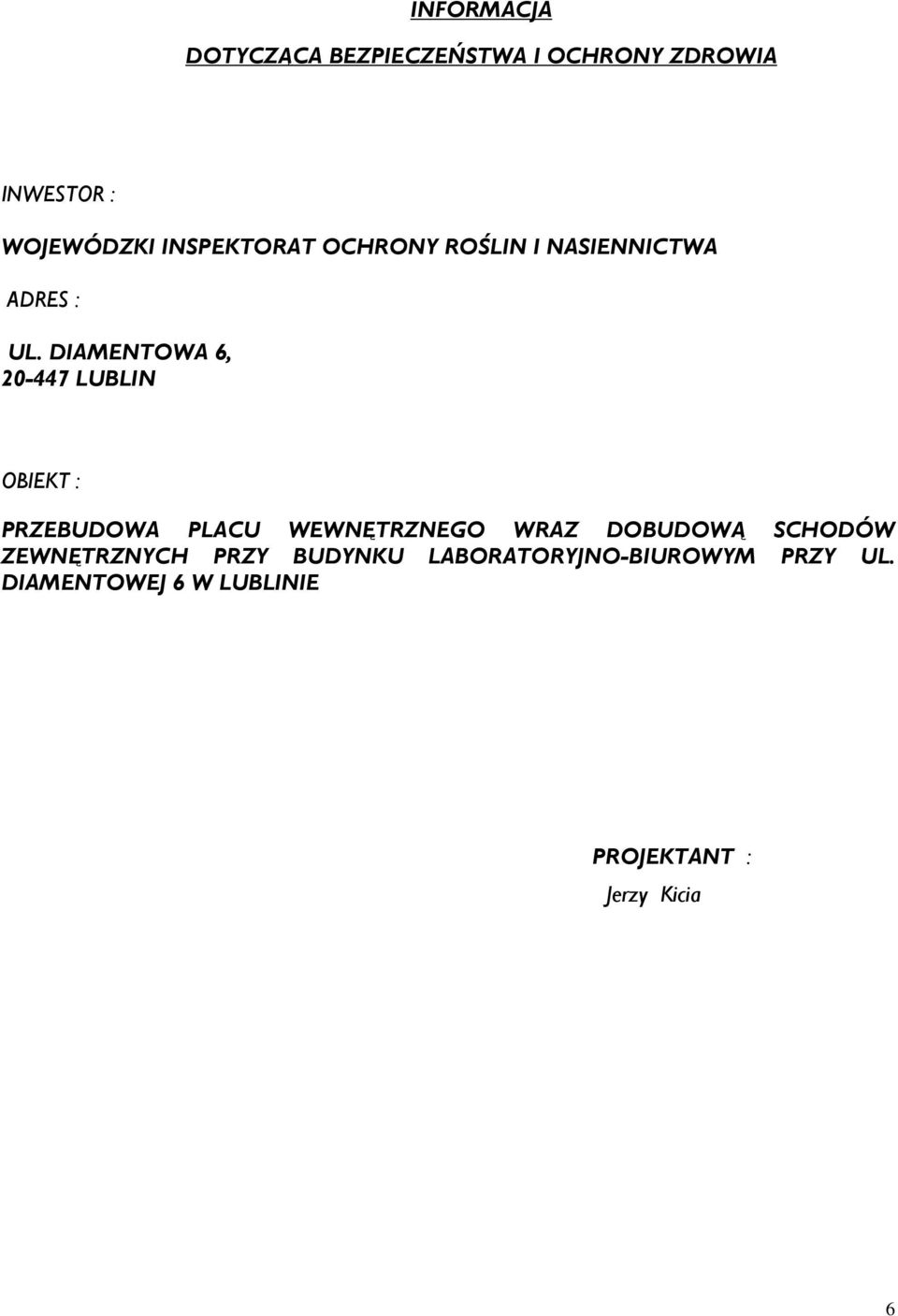

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTOR : WOJEWÓDZKI INSPEKTORAT OCHRONY ROŚLIN I NASIENNICTWA ADRES : UL. DIAMENTOWA 6, LUBLIN OBIEKT : PRZEBUDOWA PLACU WEWNĘTRZNEGO WRAZ DOBUDOWĄ SCHODÓW ZEWNĘTRZNYCH PRZY BUDYNKU LABORATORYJNO-BIUROWYM PRZY UL. DIAMENTOWEJ 6 W LUBLINIE PROJEKTANT : Jerzy Kicia 6

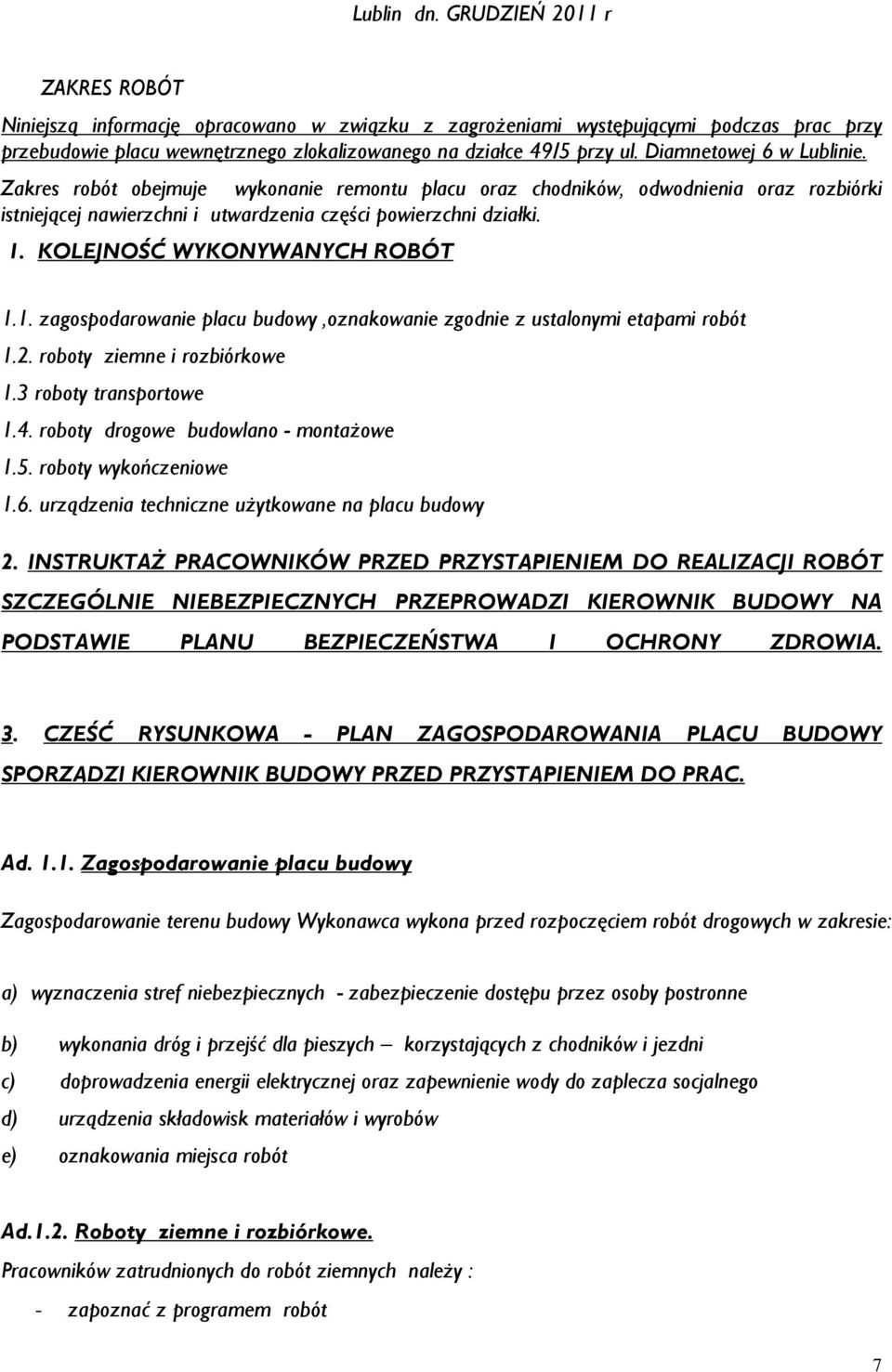

8 Lublin dn. GRUDZIEŃ 2011 r ZAKRES ROBÓT Niniejszą informację opracowano w związku z zagroŝeniami występującymi podczas prac przy przebudowie placu wewnętrznego zlokalizowanego na działce 49/5 przy ul. Diamnetowej 6 w Lublinie. Zakres robót obejmuje wykonanie remontu placu oraz chodników, odwodnienia oraz rozbiórki istniejącej nawierzchni i utwardzenia części powierzchni działki. 1. KOLEJNOŚĆ WYKONYWANYCH ROBÓT 1.1. zagospodarowanie placu budowy,oznakowanie zgodnie z ustalonymi etapami robót 1.2. roboty ziemne i rozbiórkowe 1.3 roboty transportowe 1.4. roboty drogowe budowlano - montaŝowe 1.5. roboty wykończeniowe 1.6. urządzenia techniczne uŝytkowane na placu budowy 2. INSTRUKTAś PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH PRZEPROWADZI KIEROWNIK BUDOWY NA PODSTAWIE PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. 3. CZEŚĆ RYSUNKOWA - PLAN ZAGOSPODAROWANIA PLACU BUDOWY SPORZĄDZI KIEROWNIK BUDOWY PRZED PRZYSTĄPIENIEM DO PRAC. Ad Zagospodarowanie placu budowy Zagospodarowanie terenu budowy Wykonawca wykona przed rozpoczęciem robót drogowych w zakresie: a) wyznaczenia stref niebezpiecznych - zabezpieczenie dostępu przez osoby postronne b) wykonania dróg i przejść dla pieszych korzystających z chodników i jezdni c) doprowadzenia energii elektrycznej oraz zapewnienie wody do zaplecza socjalnego d) urządzenia składowisk materiałów i wyrobów e) oznakowania miejsca robót Ad.1.2. Roboty ziemne i rozbiórkowe. Pracowników zatrudnionych do robót ziemnych naleŝy : - zapoznać z programem robót 7

9 - poinformować o bezpiecznym sposobie wykonania robót rozbiórkowych i ziemnych - wyposaŝyć w sprzęt ochrony osobistej tj. : a/ kamizelki odblaskowe, hełmy, rękawice itp. b/ wyposaŝyć w urządzenia pomocnicze i narzędzia pracy Teren prowadzonych robót naleŝy zabezpieczyć przed wstępem osób postronnych przez wykonanie ogrodzenia i wyznaczenie tablicami ostrzegawczymi zgodnie z projektem organizacji ruchu na czas robót. Przed przystąpieniem do robót rozbiórkowych i ziemnych naleŝy sprawdzić czy na terenie robót lub w strefach niebezpiecznych nie ma osób postronnych.. Strefa niebezpieczna wynosi nie mniej niŝ 6m. Prowadzenie robót o zmroku lub przy sztucznym świetle jest zabronione.. Ad.1.3. Roboty transportowe Zabrania się przy transporcie ręcznym osób których stan zdrowia nie pozwala na tego rodzaju prace. itp. Drogi przejścia przy robotach transportowych powinny być uprzątnięte z porozrzucanych materiałów i odpadów oraz utrzymane w naleŝytym porządku. Ad Roboty budowlano, drogowe montaŝowe ZagroŜenia występują przy wykonywaniu montaŝu krawęŝników i cięciu prefabrykatów Osoby przebywające na stanowiskach pracy, nie powinny zbliŝać się do strefy montaŝu na odległość mniejszą nią 6,0 m. Ad.1.5. Roboty wykończeniowe ZagroŜenia występujące przy wykonywaniu robót wykończeniowych: - upadek pracownika, uderzenie przedmiotem osoby postronnej korzystającej z ciągu pieszego lub jezdni Ad.1.6. Maszyny i urządzenia techniczne uŝytkowane na placu budowy ZagroŜenia występujące przy wykonywaniu robót budowlanych przy uŝyciu maszyn i urządzeń technicznych; - poraŝenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi). Operatorzy maszyn budowlanych, kierowcy i operatorzy innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. 2. INSTRUKTAś PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych: 8

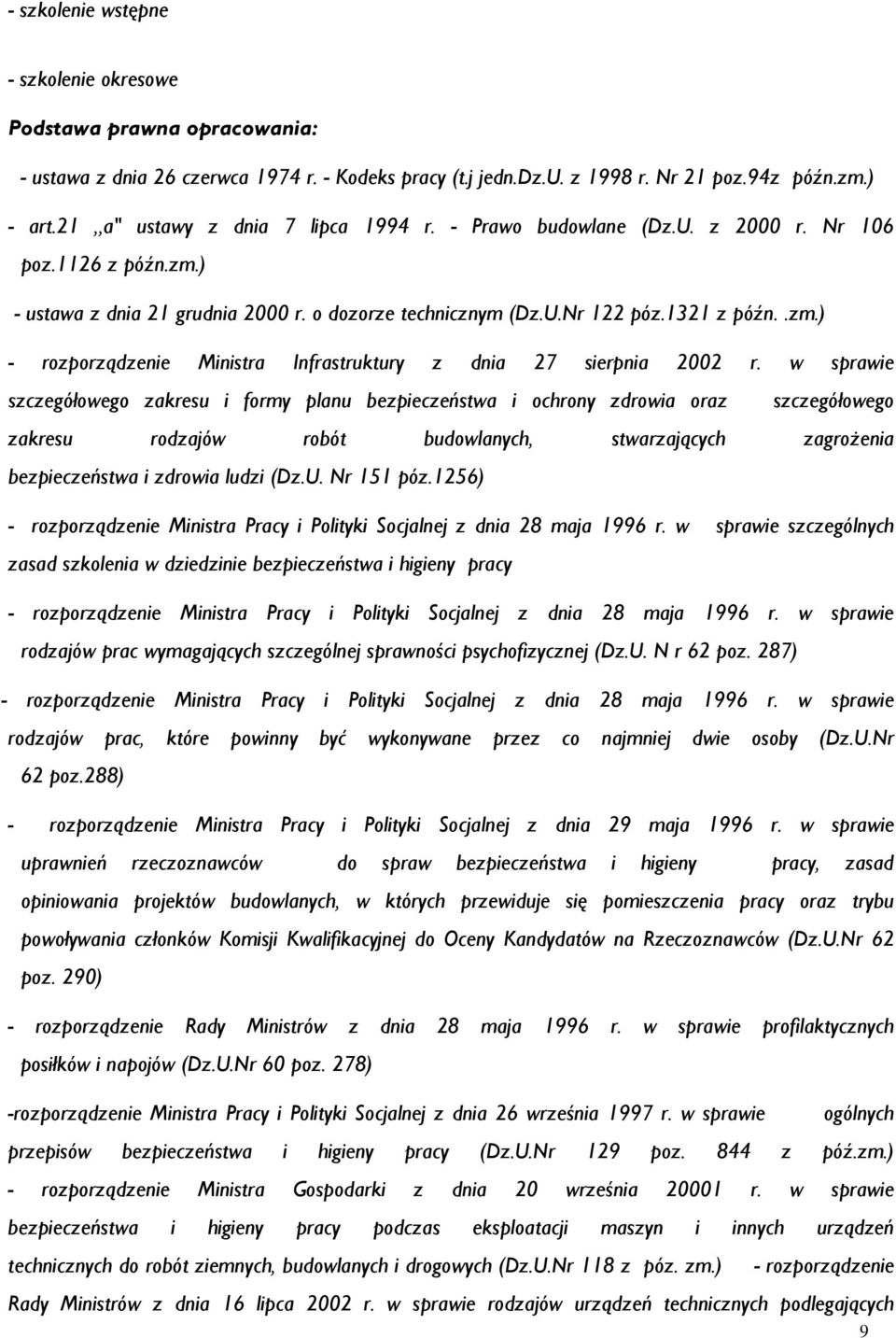

10 - szkolenie wstępne - szkolenie okresowe Podstawa prawna opracowania: - ustawa z dnia 26 czerwca 1974 r. - Kodeks pracy (t.j jedn.dz.u. z 1998 r. Nr 21 poz.94z późn.zm.) - art.21 a" ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U. z 2000 r. Nr 106 poz.1126 z późn.zm.) - ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U.Nr 122 póz.1321 z późn..zm.) - rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz.U. Nr 151 póz.1256) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. N r 62 poz. 287) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U.Nr 62 poz.288) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 maja 1996 r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy, zasad opiniowania projektów budowlanych, w których przewiduje się pomieszczenia pracy oraz trybu powoływania członków Komisji Kwalifikacyjnej do Oceny Kandydatów na Rzeczoznawców (Dz.U.Nr 62 poz. 290) - rozporządzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych posiłków i napojów (Dz.U.Nr 60 poz. 278) -rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U.Nr 129 poz. 844 z póź.zm.) - rozporządzenie Ministra Gospodarki z dnia 20 września r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U.Nr 118 z póz. zm.) - rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających 9

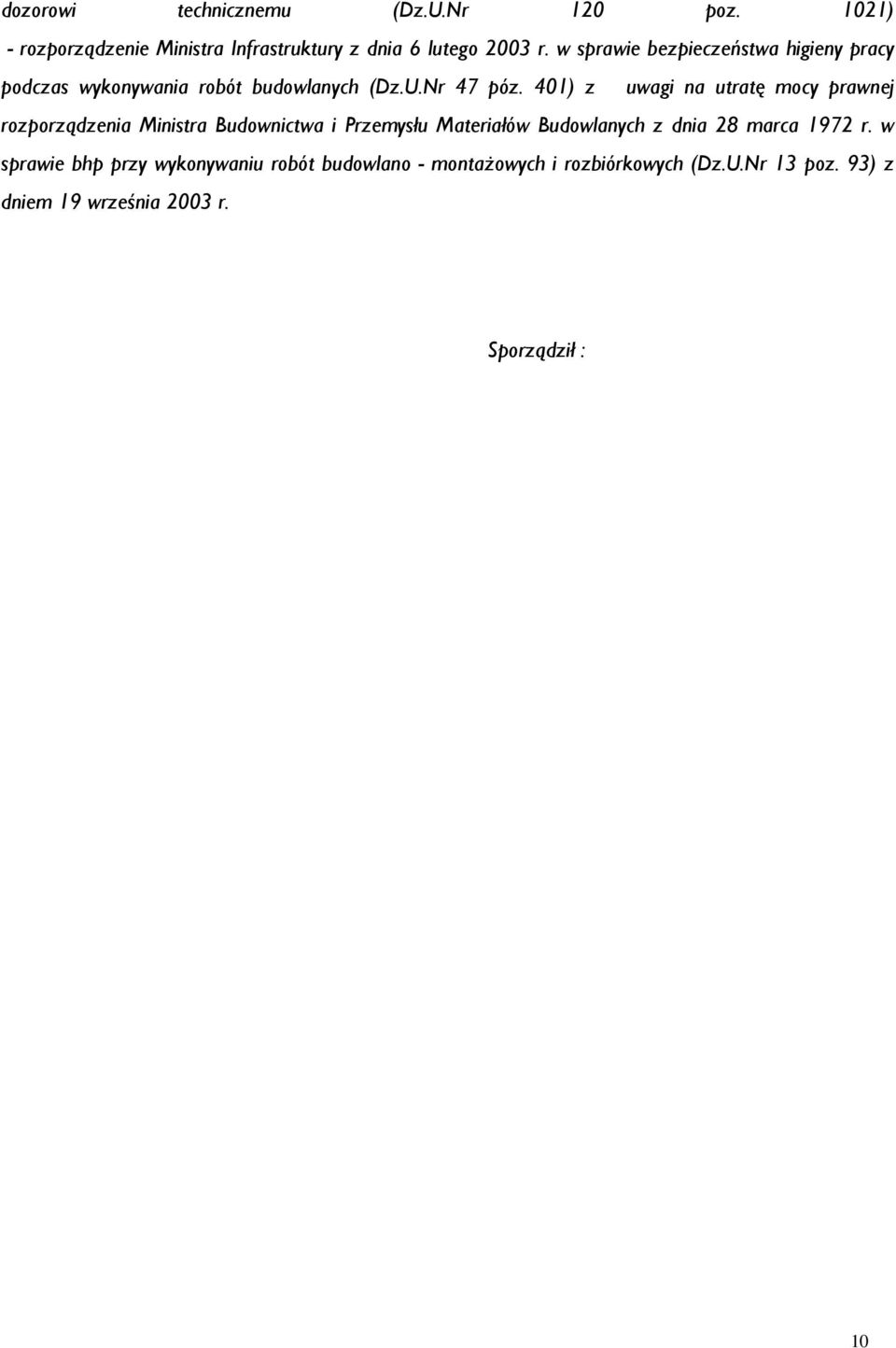

11 dozorowi technicznemu (Dz.U.Nr 120 poz. 1021) - rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47 póz. 401) z uwagi na utratę mocy prawnej rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bhp przy wykonywaniu robót budowlano - montaŝowych i rozbiórkowych (Dz.U.Nr 13 poz. 93) z dniem 19 września 2003 r. Sporządził : 10
