1 DOKUMENTACJA TECHNICZNA KARTA TYTUŁOWA OBIEKT Budynek komunalny ADRES Pcim dz Pcim INWESTOR Gmina Pcim Pcim 563 STADIUM Projekt Budowlany BRANŻA Elektryczna TEMAT Instalacje elektryczne PROJEKTOWAŁ mgr inż. Bogusław Jędrzejowski Egz.

2 SPIS TREŚCI : Założenia projektowe Opis techniczny Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia Obliczenia Rysunki : 5.1 Plan instalacji elektrycznej parter nr rys. E1 5.2 Plan instalacji elektrycznej piętro nr rys. E2 5.3 Schemat instalacji odgromowej nr rys. E3 5.4 Schemat rozdzielni elektrycznej TM,TA,TP nr rys. E4 2

3 OŚWIADCZENIE O KOMPLETNOŚCI DOKUMENTACJI Zgodnie z Ustawą Prawo Budowlane /Dz.U. Nr 89 z 1994 r. Poz.414 / wraz z późniejszymi zmianami i Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego /Dz. U. Z dn. 16 września 2004 r Nr 202 poz. 2072) Projekt budowlany część elektryczna INSTALACJE ELEKTRYCZNE WEWNĘTRZNE BUDYNEK KOMUNALNY PCIM DZ. nr 7418 INWESTOR : Gmina Pcim Pcim 563 jest wykonana zgodnie z obowiązującymi przepisami techniczno-budowlanymi, normami i jest kompletna z punktu widzenia celu, któremu ma służyć. Projektant 3

4 1. Założenia projektowe 1.1 Przedmiot projektu Tematem niniejszego opracowania jest projekt budowlany na wykonanie instalacji elektrycznych wewnętrznych budynku komunalnego w Pcimiu na dz Budynek wykonany jest w technologii tradycyjnej podzielony jest na lokale mieszkalne. Przewiduje się wykonanie jednego przyłącza energetycznego z układem pomiarowym dla budynku oraz rozdział na poszczególne lokale mieszkalne energii za pośrednictwem subliczników. 1.2 Inwestor Inwestorem budynku jest Gmina Pcim, Pcim Podstawa opracowania projektu. Niniejszy projekt opracowano na podstawie : Ustawy Prawo Budowlane Rozporządzenia Ministra Infrastruktury z dn r zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. /Dz.U. Nr 109 p.1156 z 2004 r/ Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dn w sprawie obowiązku stosowania niektórych Polskich Norm Dz. U. Nr 84/94 z dn Wykaz Polskich Norm do obowiązkowego stosowania - Dział 06 Energetyka, w szczególności zestaw arkuszy PN- IEC Instalacje elektryczne w obiektach budowlanych Przepisów Budowy Urządzeń Elektrycznych Przepisów Eksploatacji Urządzeń Elektrycznych Inwentaryzacji dla celów projektowych Planu sytuacyjnego Podkładów architektoniczno-budowlanych Uzgodnień z Głównym Architektem Aktualne w dacie projektowania normy i przepisy prawne 4

5 1.4 Zakres opracowania Niniejszy projekt obejmuje swym zakresem : budowę układu pomiarowego wykonanie wewnętrznych linii zasilających budowę tablicy TP, TA, TM wykonanie instalacji elektrycznych wewnętrznych I. INSTALACJE ELEKTRYCZNE 2. Opis techniczny 2.1. Zasilanie budynku Zgodnie z otrzymanymi warunkami zasilania należy zabudować na zewnątrz budynku skrzynkę pomiarową SP zasilaną ze słupa linii nn. Zasilanie budynku należy wykonać zgodnie z otrzymanymi warunkami technicznymi zasilania od energetyki zawodowej. Zasilanie jest doprowadzone jako przyłącz napowietrzny. Skrzynkę pomiarową należy zainstalować na zewnętrznej ścianie budynku. Z skrzynki licznikowej należy wyprowadzić kabel YKY 5x16mm2 do tablicy TP zlokalizowanej na parterze w wiatrołapie. Lokalizację zestawu pomiarowego należy uzgodnić w właściwym ZE. Nad złączem ZZP należy zainstalować główny wyłącznik prądu w szafce termoutwardzalnej z drzwiami przeszklonymi. W tablicy TP zainstalować liczniki energii elektrycznej dla każdego lokalu Tablica TP, TA, TP Tablicę TP która będzie obsługiwać część wspólną zaprojektowano jako prefabrykowaną produkcji np. Vertom, 50Hz w układzie TN-S.Tablica będzie stanowić rozdział energii na poszczególne lokale mieszkalne wraz z ich opomiarowaniem. W części tablicy należy wydzielić pole dla TA na zamontowanie aparatury modułowej. Część tablicy TA będzie zasilać obwody wspólne takie jak oświetlenie administracyjne, nocne, kotłownie. Rozdział energii w poszczególnych lokalach mieszkalnych odbywać się będzie przy wykorzystaniu tablicy TM. W tablicach przewidziano ok. 20% rezerwy. Tablice projektuje się w oparciu o produkty firmy : Legrand, Vertom. W tablicy aparaturę należy zamontować na euroszynie, wykonać oddzielne zaciski N i PE, wykonać opisy poszczególnych obwodów i zabezpieczeń. W tablicy zaprojektowano : - wyłącznik główny - kontrola napięcia - wyłączniki różnicowo-prądowe - rozłączniki instalacyjne z bezpiecznikami - wyłącznik zmierzchowy - ochronę przeciwprzepięciową 5

6 Schemat tablicy oraz rozmieszczenie elementów pokazano na rysunkach nr E4. Na tablicy umieścić oznaczenie tablicy oraz naklejki ostrzegawcze, informujące o niebezpieczeństwie porażenia prądem elektrycznym Ruraż, trasy Dla potrzeb prowadzenia przewodów elektrycznych i niskoprądowych ułożyć rury PCV RVKL w ścianach p/t, między płytami gipsowymi oraz w podłogach rury RVKLwzm /w drewnianej podłodze stosować rury niepalne / 2.4. Wybór napięć W projektowanej instalacji zastosowano następujące napięcia znamionowe : - 3x230/400 V prądu przemiennego 3-fazowego dla zasilania gniazda 3-fazowego,, kuchnia, kotłownia remontowe - 230V prądu przemiennego 1-fazowego dla zasilania oświetlenia, gniazd wtykowych w budynku. Instalacje zaprojektowane wykonać w układzie TN-S. W instalacji wszystkie przewody winny posiadać izolację na napięcie 750V Pomiar energii elektrycznej Układ pomiarowy energii elektrycznej ma być zlokalizowany w szafce pomiarowej, wyposażone w odpowiedni zamek Master-key, okienko rewizyjne odczytu licznika. Całość prac przyłączeniowych powinna wykonać firma posiadająca odpowiednią akredytację terenowego zakładu energetycznego, zgodnie z jego standardami i wymaganiami Instalacja elektryczna wewnętrzna Oświetlenie Stosownie do wymagań eksploatacyjnych i bezpieczeństwa zaprojektowano oświetlenie ogólne pomieszczeń w oparciu o normę PN-84/E Zastosowano oprawy żarowe, w aneksach oprawy halogenowe 12V. Oprawy rozmieszczono z uwzględnieniem aranżacji pomieszczeń w sposób zapewniający jak najlepsze oświetlenie jak i przeznaczenie użytkowe pomieszczeń. Oświetlenie ogólne należy uzupełnić oświetleniem miejscowym: lampy stojące, lampki nocne itp. wedle upodobań Inwestora. Oprawy oświetleniowe będą załączane stosownymi łącznikami o wzornictwie wskazanym przez Inwestora. /min. klasy POLO REGINA/. Oświetlenie ciągów komunikacyjnych oraz klatek schodowych należy wykonać jako zapalane za pomocą wyłącznika zmierzchowego z programatorem dobowym oraz powiązać z odpowiednimi czujkami ruchu. Instalację prowadzić w rurach RVKL w ścianach przewodem DY 1,5mm2 w podłogach i pod płytami gipsowymi w rurze RVKLwzm przewodem kabelkowym 4/3 x YDY 1,5mm2. Z instalacji oświetleniowej należy wykonać również obwody w łazienkach dla zasilania lokalnych wentylatorów. 6

7 Instalacja siły / gniazd wtykowych użytkowych 230V Instalację wykonać z zastosowaniem gniazd wtykowych 1-bieg. 16A/Z, p/t z zastosowaniem osprzętu min. klasy POLO R lub uzgodnionym z Inwestorem. Obwody wykonać w rurach RVKL w ścianach przewodami typu DY w podłogach i pod płytami gipsowymi w rurach RVKLwzm przewodem kabelkowym YDY 3x2,5mm2, które należy wyprowadzić z tablicy bezpiecznikowej TM, TP zgodnie z zastosowanymi opisami obwodów. Obwody zabezpieczyć wyłącznikami różnicowoprądowymi i instalacyjnymi o charakterystyce B, 10/16 A. Ponadto z tablicy TP należy wyprowadzić obwody zasilające urządzenia słaboprądowe takie jak Wideodomofon, Centrala Alarmowa itp. Szczegóły jak na rysunkach Instalacja 400V W celach gospodarczych zaprojektowano wykonanie instalacji 3-fazowej. Instalację taką należy doprowadzić do kotłowni zakończyć gniazdem 5-cio bolcowym 16A w obudowie PCV oraz do kuchni dla zasilania płyty zakończone puszką instalacyjną hermetyczną. Obwody zabezpieczono wyłącznikami różnicowo-prądowymi oraz bezpiecznikami Instalacja oświetlenia zewnętrznego Dla oświetlenia zewnętrznego projektuje się oprawy rozmieszczone na elewacji budynku załączane automatycznie z tablicy TA za pomocą wyłącznika zmierzchowego Instalacja odgromowa i połączeń wyrównawczych Na dachu budynku projektuje się instalację odgromową w postaci zwodów poziomych niskich wykonanych drutem Fe/Zn fi 8 mm /opcjonalnie drutem miedzianym w uzgodnieniu z Inwestorem/. Przewody odprowadzające należy ułożyć w rurach PCV sztywnych pod elewacją. Dla celów pomiarowych zlokalizować złącza kontrolne w skrzynkach PCV w ziemi/opasce wokół budynku. Całość przyłączyć do uziomu powierzchniowego wykonanego w postaci otoku płaskownikiem Fe/Zn 230x4mm2. Na okoliczność wykonania instalacji odgromowej sporządzić metrykę piorunochronną. W budynku projektuje się sieć połączeń wyrównawczych. W tym celu należy doprowadzić do pomieszczenia kotłowni, łazienki do przyłącza wodnego i gazowego instalację wyrównawczą /drut DYżo 6mm2/. Przewód należy połączyć z jednej strony do szyny PE z drugiej strony do urządzeń typu: wanna, zlewozmywak, rury c.o. i wodne, inne, zgodnie z PN. 7

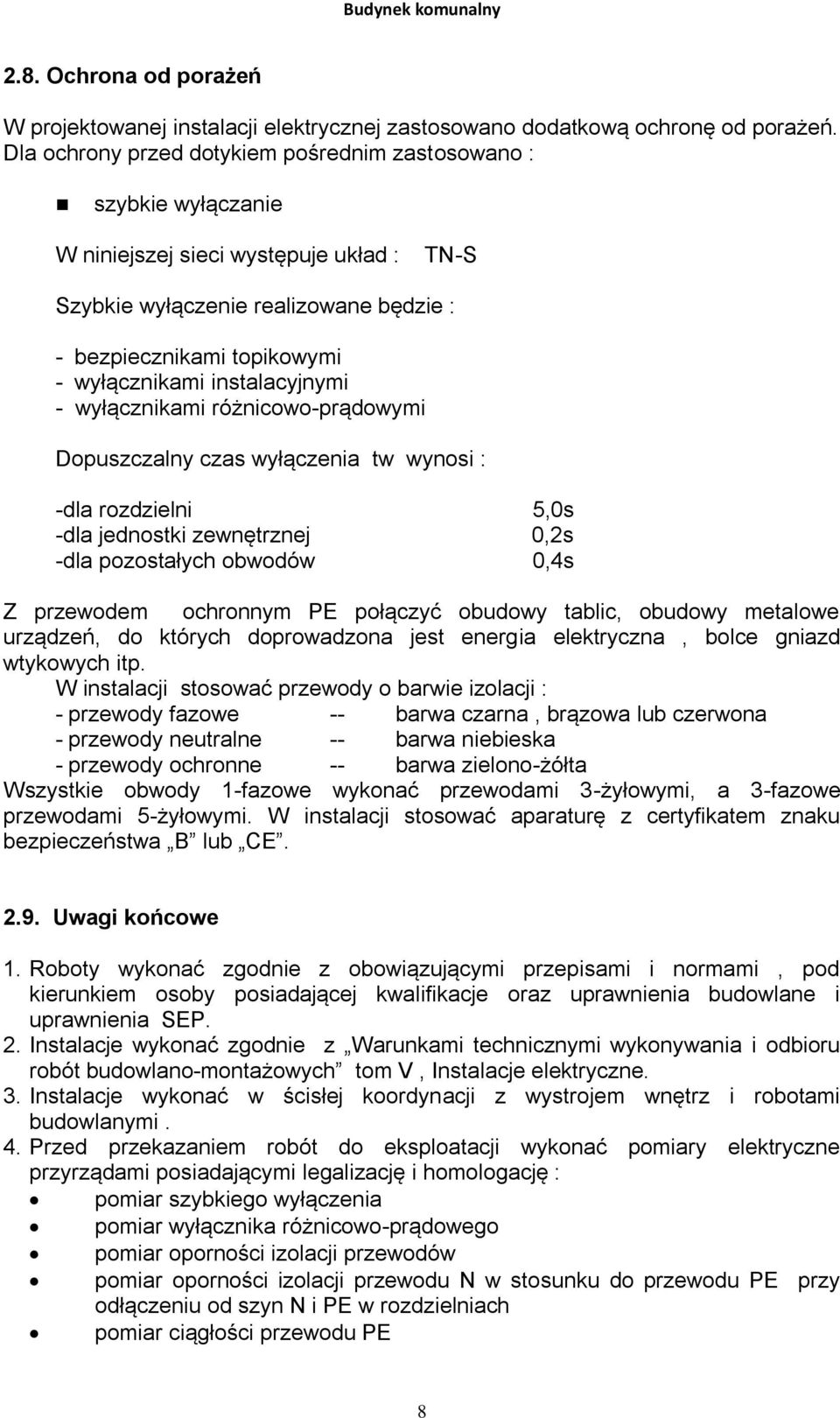

8 2.8. Ochrona od porażeń W projektowanej instalacji elektrycznej zastosowano dodatkową ochronę od porażeń. Dla ochrony przed dotykiem pośrednim zastosowano : szybkie wyłączanie W niniejszej sieci występuje układ : TN-S Szybkie wyłączenie realizowane będzie : - bezpiecznikami topikowymi - wyłącznikami instalacyjnymi - wyłącznikami różnicowo-prądowymi Dopuszczalny czas wyłączenia tw wynosi : -dla rozdzielni 5,0s -dla jednostki zewnętrznej 0,2s -dla pozostałych obwodów 0,4s Z przewodem ochronnym PE połączyć obudowy tablic, obudowy metalowe urządzeń, do których doprowadzona jest energia elektryczna, bolce gniazd wtykowych itp. W instalacji stosować przewody o barwie izolacji : - przewody fazowe -- barwa czarna, brązowa lub czerwona - przewody neutralne -- barwa niebieska - przewody ochronne -- barwa zielono-żółta Wszystkie obwody 1-fazowe wykonać przewodami 3-żyłowymi, a 3-fazowe przewodami 5-żyłowymi. W instalacji stosować aparaturę z certyfikatem znaku bezpieczeństwa B lub CE Uwagi końcowe 1. Roboty wykonać zgodnie z obowiązującymi przepisami i normami, pod kierunkiem osoby posiadającej kwalifikacje oraz uprawnienia budowlane i uprawnienia SEP. 2. Instalacje wykonać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano-montażowych tom V, Instalacje elektryczne. 3. Instalacje wykonać w ścisłej koordynacji z wystrojem wnętrz i robotami budowlanymi. 4. Przed przekazaniem robót do eksploatacji wykonać pomiary elektryczne przyrządami posiadającymi legalizację i homologację : pomiar szybkiego wyłączenia pomiar wyłącznika różnicowo-prądowego pomiar oporności izolacji przewodów pomiar oporności izolacji przewodu N w stosunku do przewodu PE przy odłączeniu od szyn N i PE w rozdzielniach pomiar ciągłości przewodu PE 8

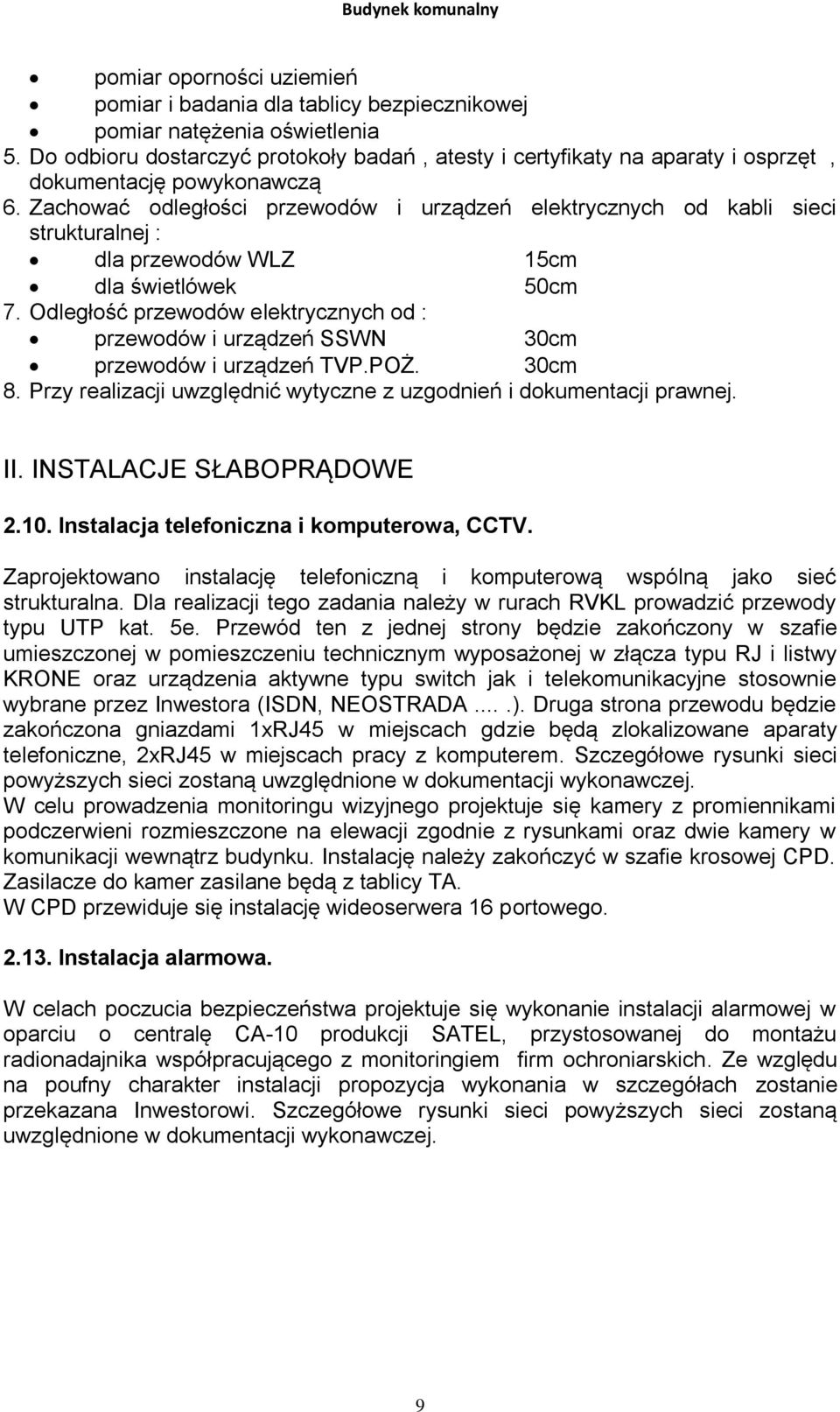

9 pomiar oporności uziemień pomiar i badania dla tablicy bezpiecznikowej pomiar natężenia oświetlenia 5. Do odbioru dostarczyć protokoły badań, atesty i certyfikaty na aparaty i osprzęt, dokumentację powykonawczą 6. Zachować odległości przewodów i urządzeń elektrycznych od kabli sieci strukturalnej : dla przewodów WLZ 15cm dla świetlówek 50cm 7. Odległość przewodów elektrycznych od : przewodów i urządzeń SSWN 30cm przewodów i urządzeń TVP.POŻ. 30cm 8. Przy realizacji uwzględnić wytyczne z uzgodnień i dokumentacji prawnej. II. INSTALACJE SŁABOPRĄDOWE Instalacja telefoniczna i komputerowa, CCTV. Zaprojektowano instalację telefoniczną i komputerową wspólną jako sieć strukturalna. Dla realizacji tego zadania należy w rurach RVKL prowadzić przewody typu UTP kat. 5e. Przewód ten z jednej strony będzie zakończony w szafie umieszczonej w pomieszczeniu technicznym wyposażonej w złącza typu RJ i listwy KRONE oraz urządzenia aktywne typu switch jak i telekomunikacyjne stosownie wybrane przez Inwestora (ISDN, NEOSTRADA....). Druga strona przewodu będzie zakończona gniazdami 1xRJ45 w miejscach gdzie będą zlokalizowane aparaty telefoniczne, 2xRJ45 w miejscach pracy z komputerem. Szczegółowe rysunki sieci powyższych sieci zostaną uwzględnione w dokumentacji wykonawczej. W celu prowadzenia monitoringu wizyjnego projektuje się kamery z promiennikami podczerwieni rozmieszczone na elewacji zgodnie z rysunkami oraz dwie kamery w komunikacji wewnątrz budynku. Instalację należy zakończyć w szafie krosowej CPD. Zasilacze do kamer zasilane będą z tablicy TA. W CPD przewiduje się instalację wideoserwera 16 portowego Instalacja alarmowa. W celach poczucia bezpieczeństwa projektuje się wykonanie instalacji alarmowej w oparciu o centralę CA-10 produkcji SATEL, przystosowanej do montażu radionadajnika współpracującego z monitoringiem firm ochroniarskich. Ze względu na poufny charakter instalacji propozycja wykonania w szczegółach zostanie przekazana Inwestorowi. Szczegółowe rysunki sieci powyższych sieci zostaną uwzględnione w dokumentacji wykonawczej. 9

10 3. INFORMACJA DOTYCZACA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. 1. Zakres robót Niniejszy projekt obejmuje swym zakresem : budowę linii zasilającej wykonanie instalacji elektrycznych wewnętrznych wykonanie instalacji telefonicznej wykonanie instalacji komputerowej wykonanie instalacji dla telewizji naziemnej wykonanie instalacji alarmowej 2. Szczegółowe warunki wykonywania robót elektrycznych 1. Prace prowadzone na budowie winny być nadzorowane przez osoby posiadające stosowne uprawnienia wykonawcze do prowadzenia robót elektrycznych. 2. Prace prowadzone na budowie winny być wykonywane przez elektromonterów posiadających odpowiednie przygotowanie zawodowe i grupę SEP. 3. Zabrania się wykonywania prac pod napięciem, a w szczególnych wypadkach może wykonywać to osoba posiadająca odpowiednie uprawnienia w tym zakresie. 4. Prowadząc roboty instalacyjne, montażowe należy zwrócić uwagę aby odpowiednio były zabezpieczone te elementy sieci, które można włączyć pod napięcie. /zabezpieczone i oznakowane zgodnie z przepisami i sztuką techniczną widoczna przerwa i brak możliwości załączenia przez zastosowanie odpowiednich środków technicznych/ 5. Jeżeli w pobliżu pracy pracowników znajdują się urządzenia, instalacje będące pod napięciem /stwarzające realne zagrożenie dla zdrowia bądź życia pracowników/ należy przed przystąpieniem do prac zabezpieczyć/wyłączyć z ruchu w/w. 6. Prace prowadzone w warunkach szczególnego zagrożenia dla zdrowia i życia /a do takich zalicza się wykonywanie pomiarów elektrycznych/ winny być wykonywane przez osoby posiadające uprawnienia w zakresie wykonywania pomiarów elektrycznych, wykonywane przez najmniej dwie osoby za wyjątkiem sytuacji gdzie do pomiarów jest wyznaczona osoba na stałe w obecności pracownika asekurującego przeszkolonego w zakresie udzielania pierwszej pomocy. 7. Narzędzia pracy i sprzęt ochronny należy przechowywać w miejscach wyznaczonych w warunkach zapewniających utrzymanie ich w pełnej sprawności. 8. Należy zwrócić uwagę aby sprzęt ochronny miał aktualne certyfikaty i badania. 9. Zabrania się używania narzędzi sprzętu ochronnego, który nie ma stosownych oznakowań. 4. Obliczenia Obliczenia znajdują się w egzemplarzu archiwalnym. 10
