Grafika 2D. Podstawowe operacje rastrowe. opracowanie: Jacek Kęsik

Transkrypt

1 Grafika 2D Podstawowe operacje rastrowe opracowanie: Jacek Kęsik

2 Wykład obejmuje operacje rastrowe związane z wyświetleniem kształtów o ciągłych krawędziach za pomocą skończenie gęstej siatki pikseli

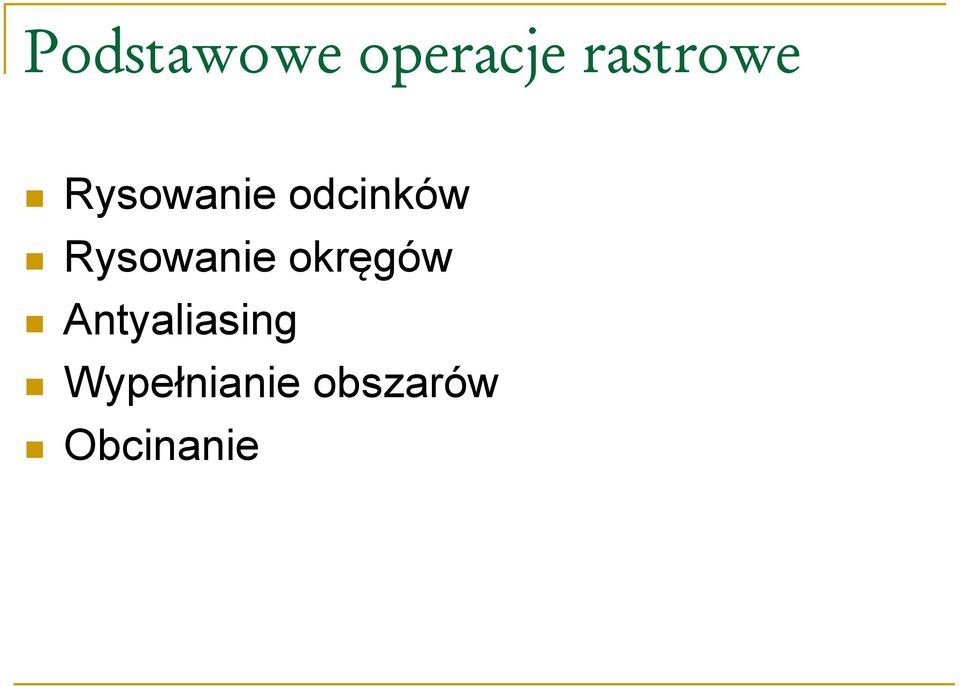

3 Rysowanie odcinków Rysowanie okręgów Antyaliasing Wypełnianie obszarów Obcinanie

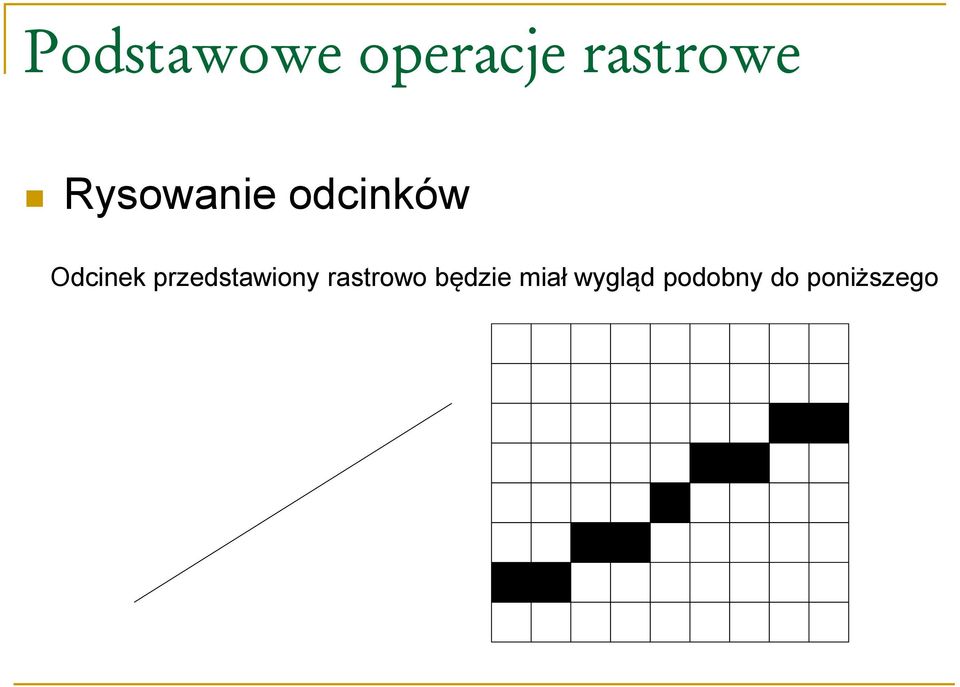

4 Rysowanie odcinków Odcinek przedstawiony rastrowo będzie miał wygląd podobny do poniższego

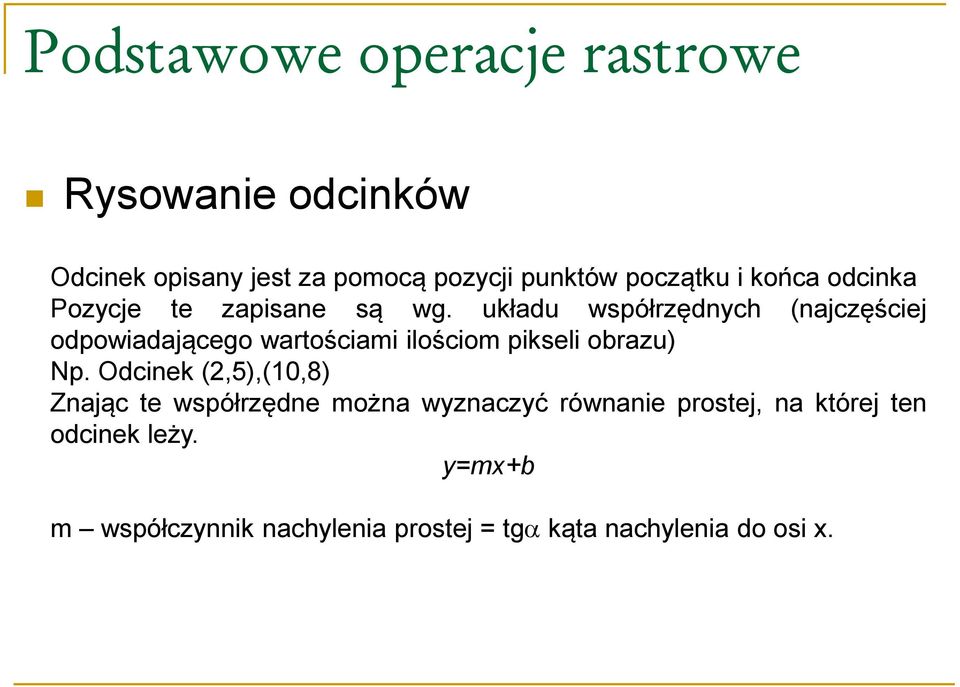

5 Rysowanie odcinków Odcinek opisany jest za pomocą pozycji punktów początku i końca odcinka Pozycje te zapisane są wg. układu współrzędnych (najczęściej odpowiadającego wartościami ilościom pikseli obrazu) Np. Odcinek (2,5),(10,8) Znając te współrzędne można wyznaczyć równanie prostej, na której ten odcinek leży. y=mx+b m współczynnik nachylenia prostej = tg kąta nachylenia do osi x.

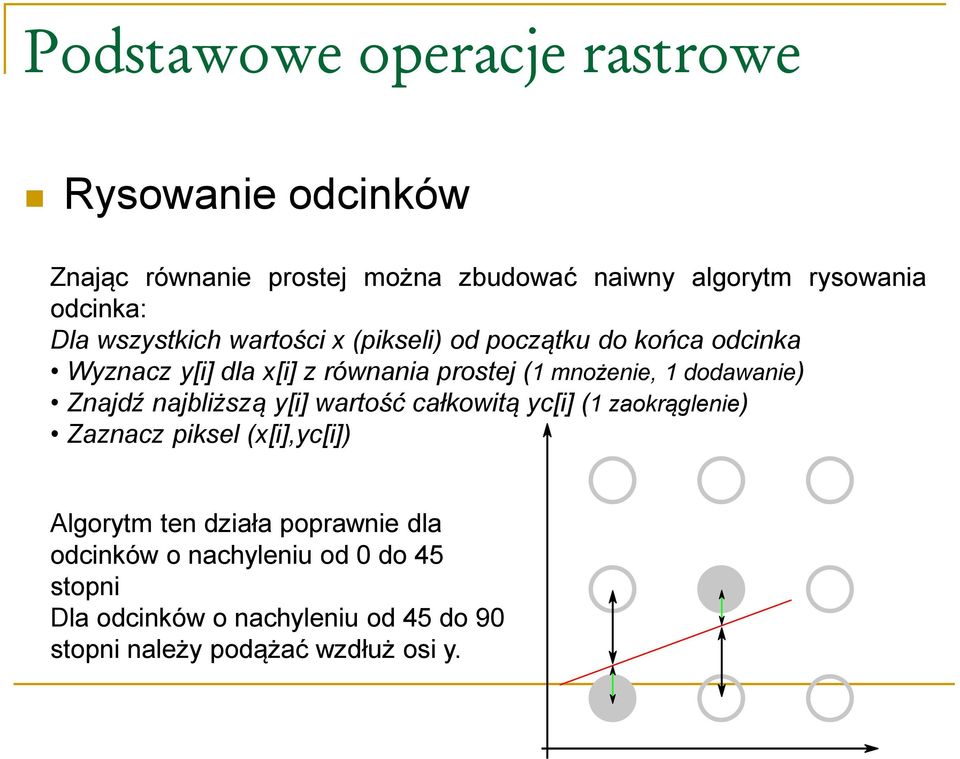

6 Rysowanie odcinków Znając równanie prostej można zbudować naiwny algorytm rysowania odcinka: Dla wszystkich wartości x (pikseli) od początku do końca odcinka Wyznacz y[i] dla x[i] z równania prostej (1 mnożenie, 1 dodawanie) Znajdź najbliższą y[i] wartość całkowitą yc[i] (1 zaokrąglenie) Zaznacz piksel (x[i],yc[i]) Algorytm ten działa poprawnie dla odcinków o nachyleniu od 0 do 45 stopni Dla odcinków o nachyleniu od 45 do 90 stopni należy podążać wzdłuż osi y.

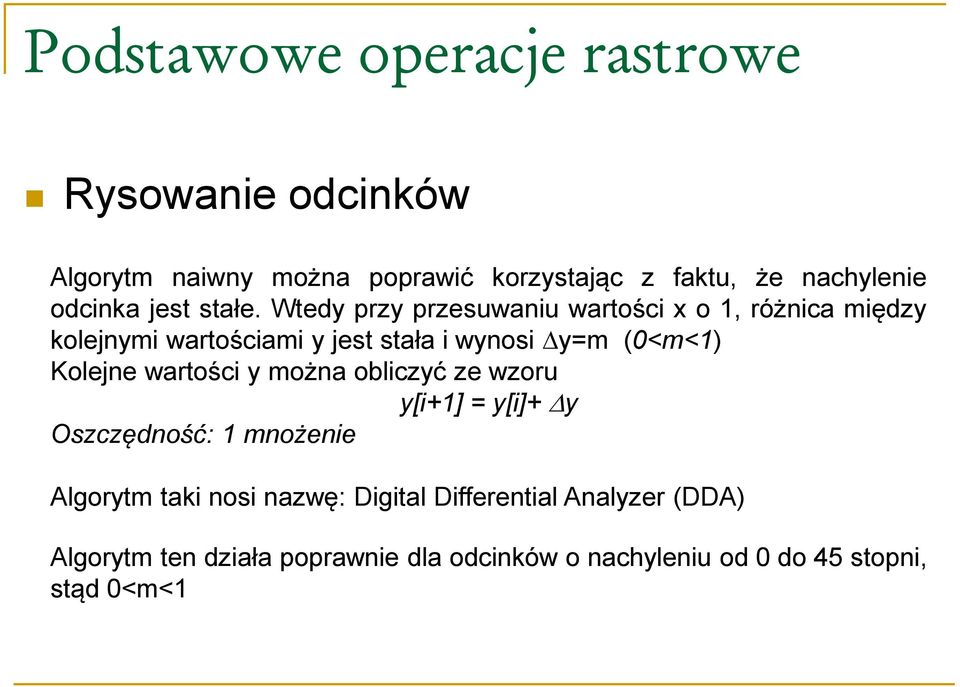

7 Rysowanie odcinków Algorytm naiwny można poprawić korzystając z faktu, że nachylenie odcinka jest stałe. Wtedy przy przesuwaniu wartości x o 1, różnica między kolejnymi wartościami y jest stała i wynosi y=m (0<m<1) Kolejne wartości y można obliczyć ze wzoru y[i+1] = y[i]+ y Oszczędność: 1 mnożenie Algorytm taki nosi nazwę: Digital Differential Analyzer (DDA) Algorytm ten działa poprawnie dla odcinków o nachyleniu od 0 do 45 stopni, stąd 0<m<1

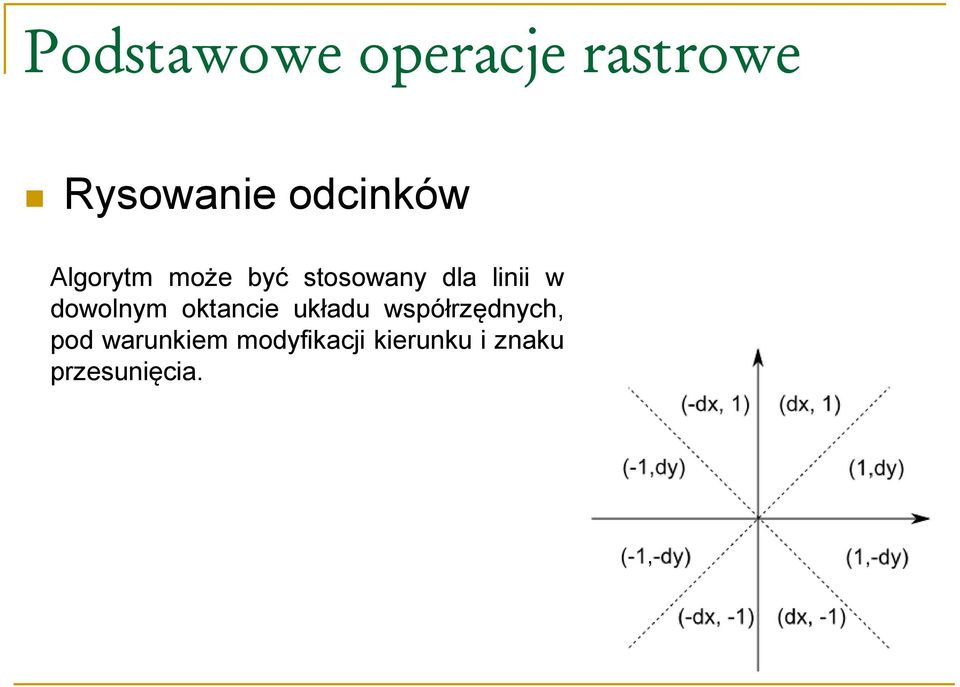

8 Rysowanie odcinków Algorytm może być stosowany dla linii w dowolnym oktancie układu współrzędnych, pod warunkiem modyfikacji kierunku i znaku przesunięcia.

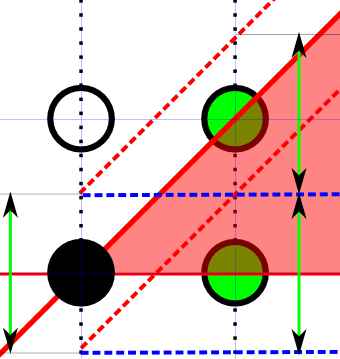

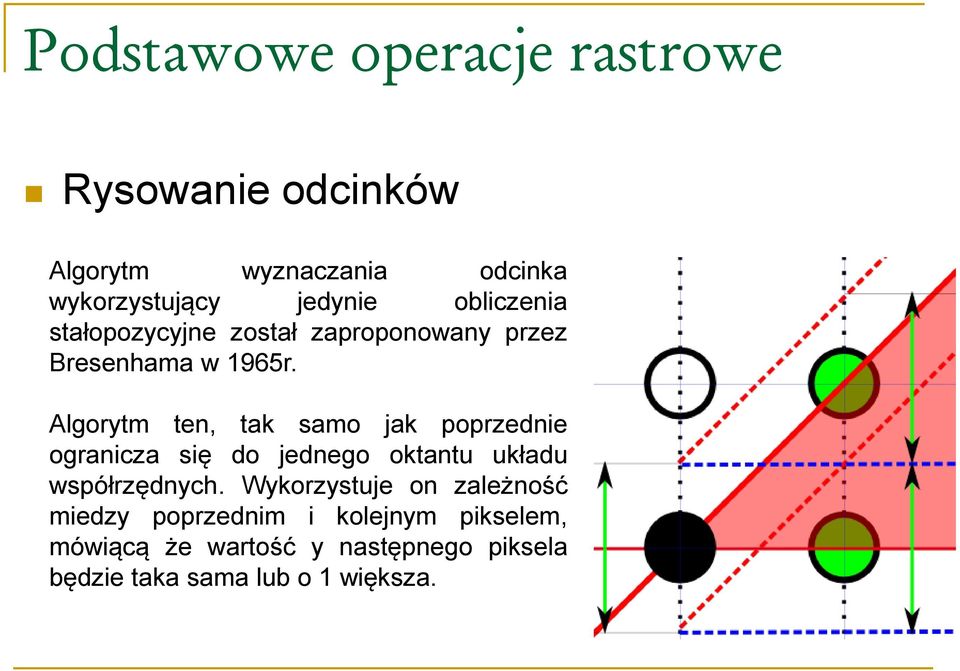

9 Rysowanie odcinków Algorytm wyznaczania odcinka wykorzystujący jedynie obliczenia stałopozycyjne został zaproponowany przez Bresenhama w 1965r. Algorytm ten, tak samo jak poprzednie ogranicza się do jednego oktantu układu współrzędnych. Wykorzystuje on zależność miedzy poprzednim i kolejnym pikselem, mówiącą że wartość y następnego piksela będzie taka sama lub o 1 większa.

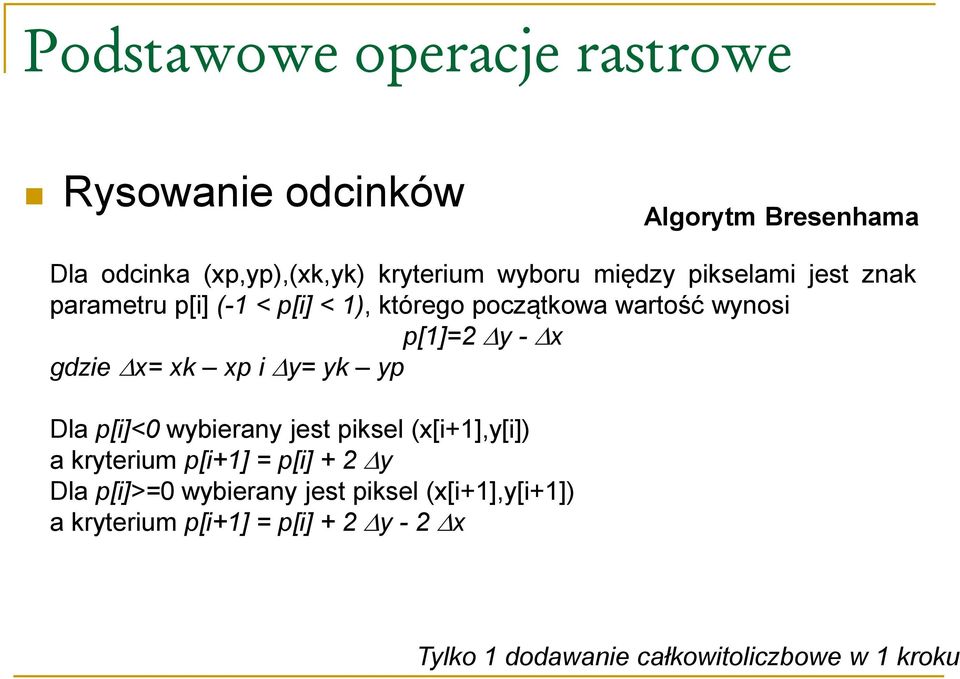

10 Rysowanie odcinków Algorytm Bresenhama Dla odcinka (xp,yp),(xk,yk) kryterium wyboru między pikselami jest znak parametru p[i] (-1 < p[i] < 1), którego początkowa wartość wynosi p[1]=2 y - x gdzie x= xk xp i y= yk yp Dla p[i]<0 wybierany jest piksel (x[i+1],y[i]) a kryterium p[i+1] = p[i] + 2 y Dla p[i]>=0 wybierany jest piksel (x[i+1],y[i+1]) a kryterium p[i+1] = p[i] + 2 y - 2 x Tylko 1 dodawanie całkowitoliczbowe w 1 kroku

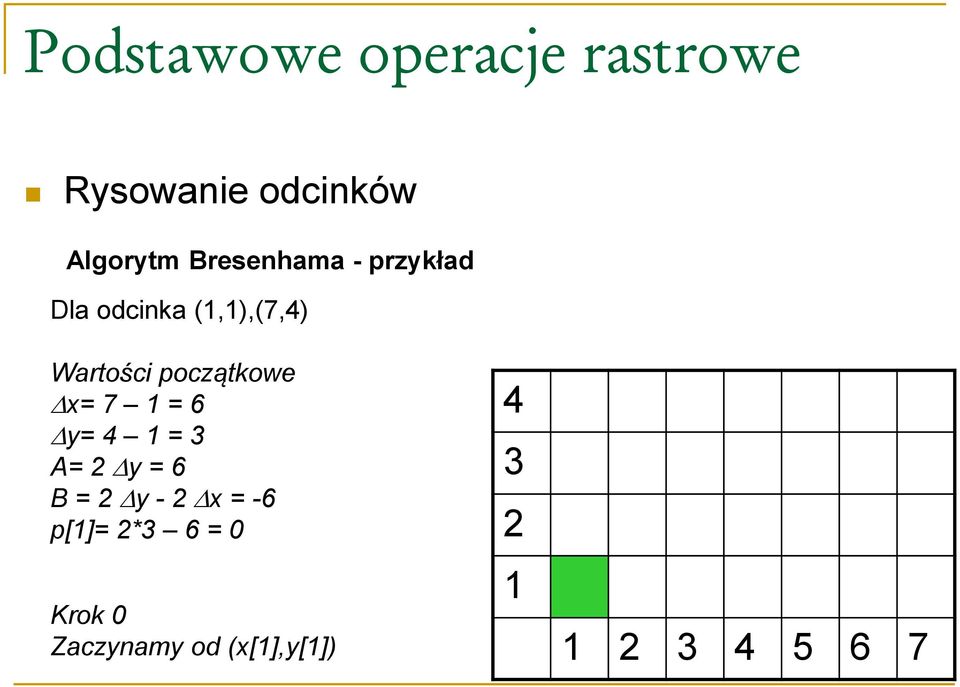

11 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 0 Zaczynamy od (x[1],y[1])

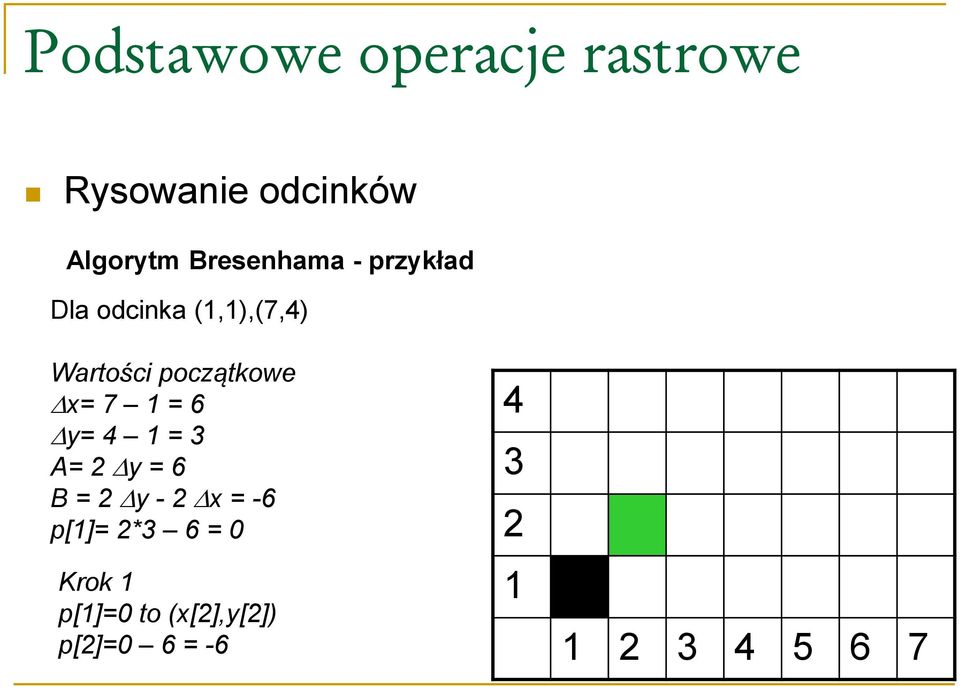

12 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 1 p[1]=0 to (x[2],y[2]) p[2]=0 6 =

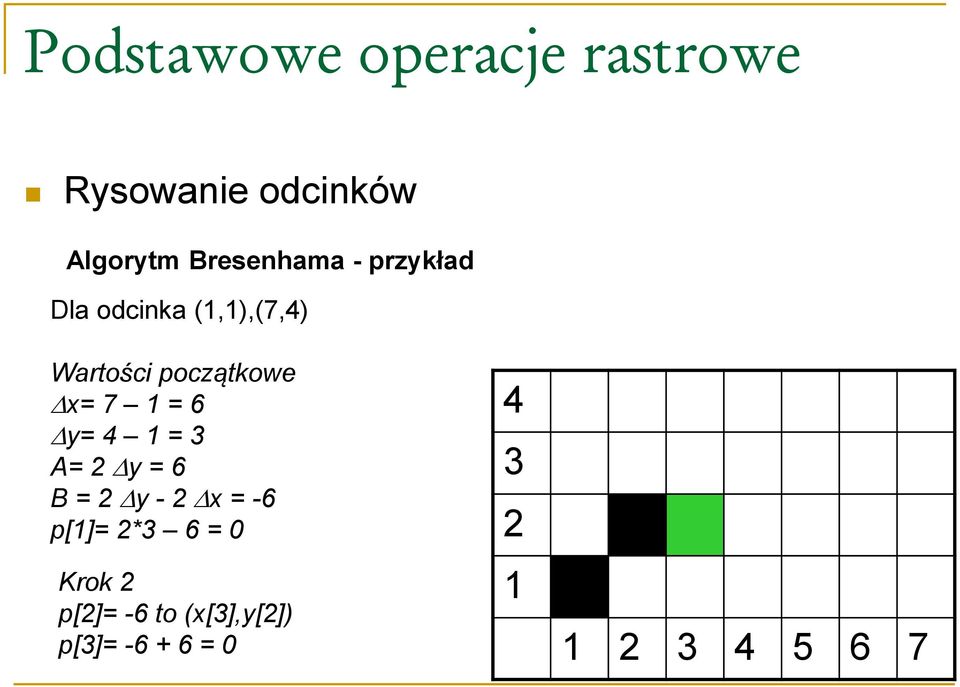

13 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 2 p[2]= -6 to (x[3],y[2]) p[3]= =

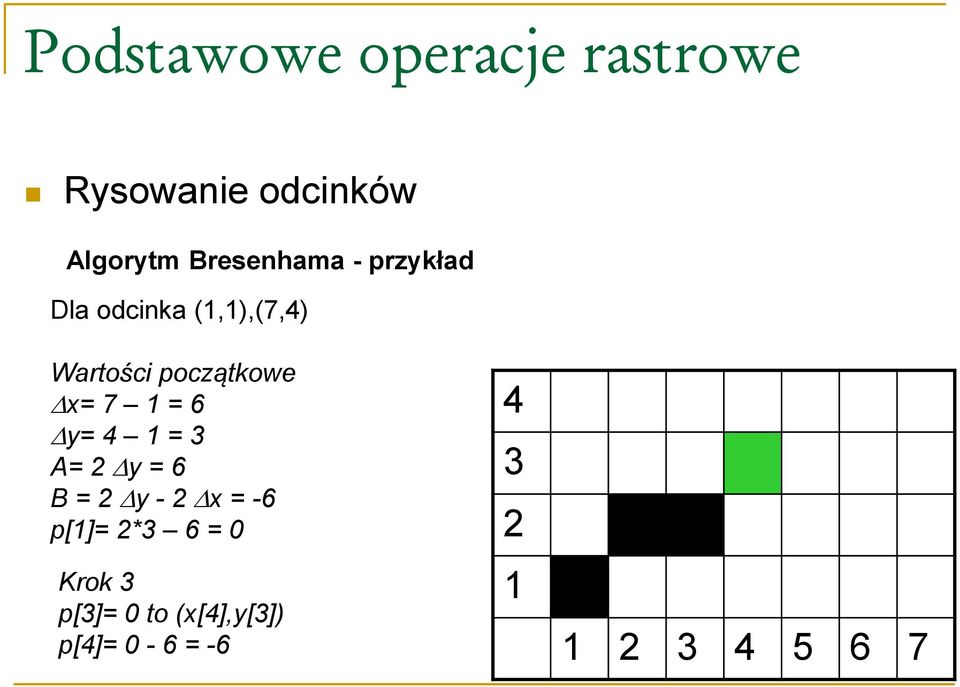

14 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 3 p[3]= 0 to (x[4],y[3]) p[4]= 0-6 =

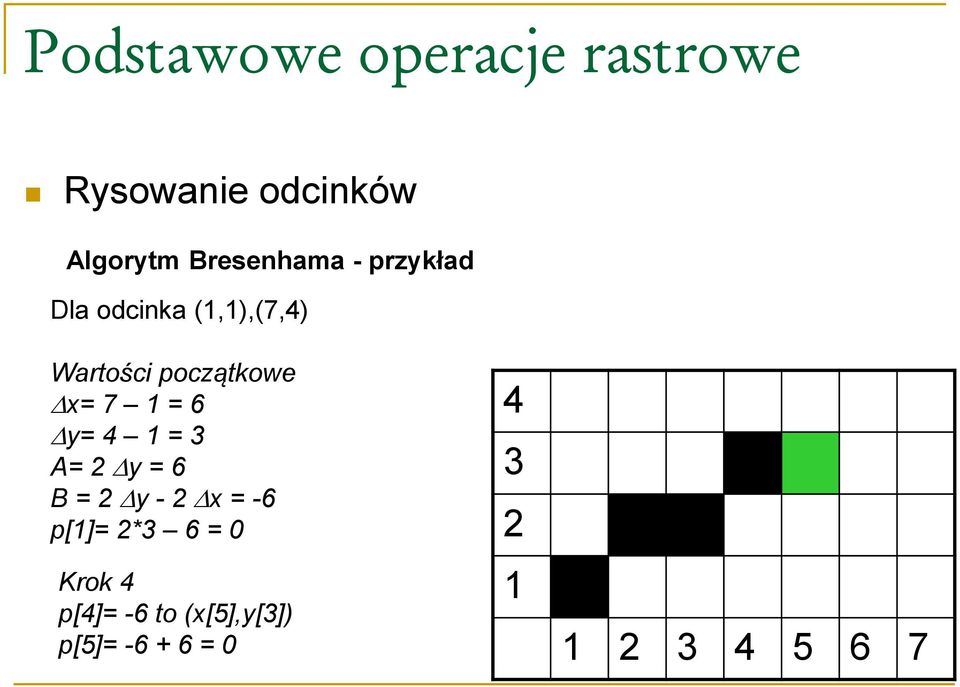

15 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 4 p[4]= -6 to (x[5],y[3]) p[5]= =

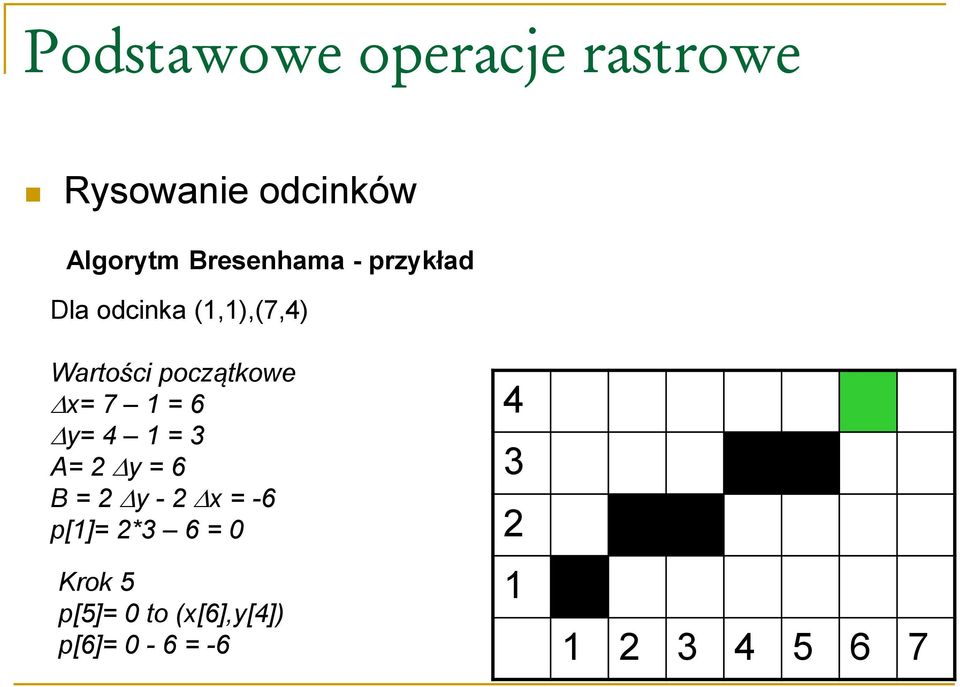

16 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 5 p[5]= 0 to (x[6],y[4]) p[6]= 0-6 =

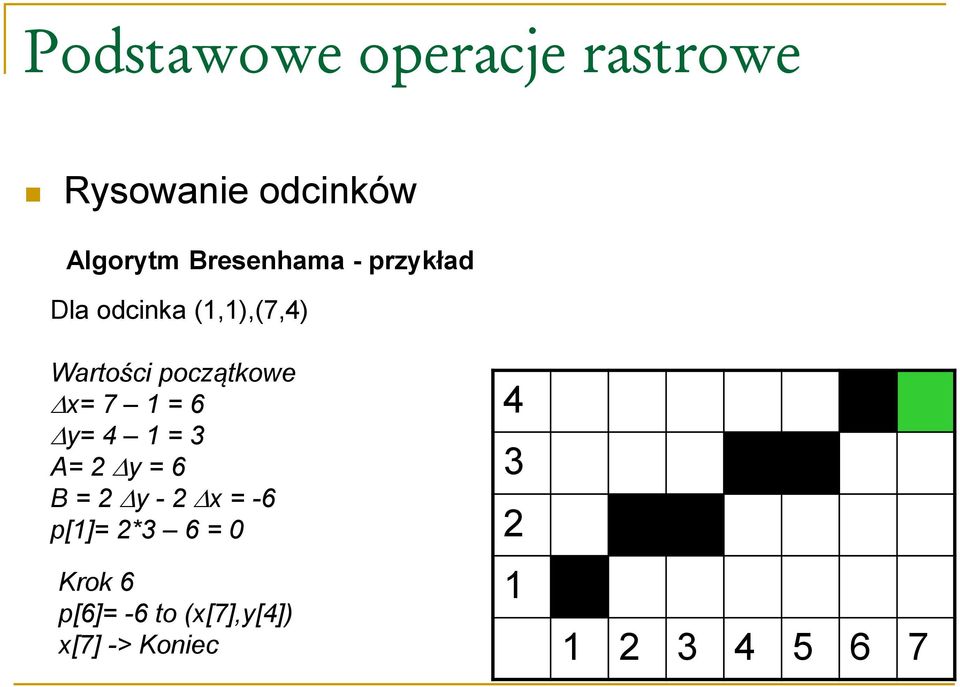

17 Rysowanie odcinków Algorytm Bresenhama - przykład Dla odcinka (1,1),(7,4) Wartości początkowe x= 7 1 = 6 y= 4 1 = 3 A= 2 y = 6 B = 2 y - 2 x = -6 p[1]= 2*3 6 = 0 Krok 6 p[6]= -6 to (x[7],y[4]) x[7] -> Koniec

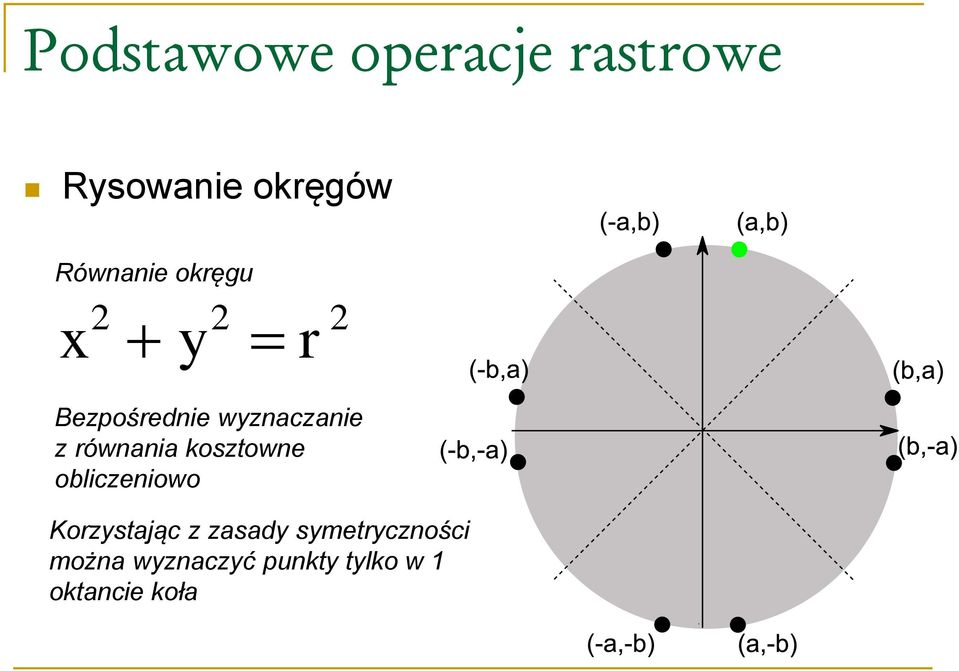

18 Rysowanie okręgów Równanie okręgu x 2 y 2 r 2 Bezpośrednie wyznaczanie z równania kosztowne obliczeniowo Korzystając z zasady symetryczności można wyznaczyć punkty tylko w 1 oktancie koła

19 Rysowanie okręgów Algorytm Bresenhama Dla koła w 1 oktancie zachodzi zależność analogiczna jak dla odcinka. Wartość y kolejnego piksela będzie równa wartości obecnej lub o 1 mniejszej. Kryterium wyboru jest to czy punkt środkowy znajduje się wewnątrz x 2 y 2 r 0 czy na zewnątrz koła 2 x 2 y 2 r 2 0

20 Rysowanie okręgów Algorytm Bresenhama Dla 1 oktantu koła (0,r),(x,y) - takie że x=y, kryterium wyboru między pikselami jest znak parametru p[i], którego początkowa wartość wynosi p[1]=5/4 - r Dla p[i]<0 wybierany jest piksel (x[i+1],y[i]) a kryterium p[i+1] = p[i] + 2 x[i+1] + 1 Dla p[i]>=0 wybierany jest piksel (x[i+1],y[i+1]) a kryterium p[i+1] = p[i] + 2 x[i+1] + 1 2y[i+1] Kroki są powtarzane tak długo jak pozycja x > pozycja y Pozostałe 7 pikseli powiązanych wyznaczane jest na podstawie wybranego Tylko operacje całkowitoliczbowe w 1 kroku

21 Rysowanie okręgów Algorytm Bresenhama dla okręgów - przykład Dla okręgu o środku (0,0) i r= Krok 0 Zaczynamy od (x[0],y[5])

22 Rysowanie okręgów Algorytm Bresenhama dla okręgów - przykład Dla okręgu o środku (0,0) i r=5 p[0]= 5/4-5 = -3,75 < Krok 1 Kolejny piksel (x[1],y[5]) p[1]= -3, =-0,

23 Rysowanie okręgów Algorytm Bresenhama dla okręgów - przykład Dla okręgu o środku (0,0) i r= p[1]= -0,75 < Krok 2 Kolejny piksel (x[2],y[5]) p[2]= -0, =4,

24 Rysowanie okręgów Algorytm Bresenhama dla okręgów - przykład Dla okręgu o środku (0,0) i r= p[2]= 4,25 > Krok 3 Kolejny piksel (x[3],y[4]) STOP

25 Grubość linii Grubość linii tworzącej rysunek może być większa od 1 piksela Konieczne jest wyznaczenie zbioru pikseli składających się na linię Wyznaczenie pikseli dla linii poziomych i pionowych nie stanowi problemu

26 Grubość linii Wyznaczenie pikseli dla linii ukośnych wiąże się z niepewnością, które piksele powinny zawierać się w linii Jeśli wybrane zostaną tylko piksele zawierające się w obszarze, nastąpi optyczne wyszczuplenie linii. Najczęściej kompensacja przez dodanie pikseli bliskich wybranej grubości linii fizyczne pogrubienie linii Linia o nachyleniu od 0 do 45 st. wyznaczanie pikseli w osi y Linia o nachyleniu od 45 do 90 st. wyznaczanie pikseli w osi x

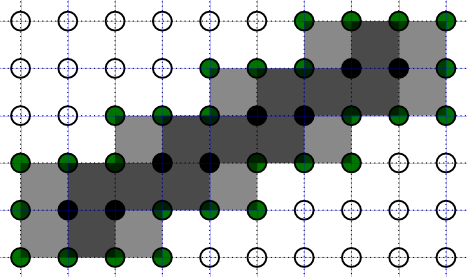

27 Grubość linii Ustalanie pikseli dla linii grubej nie będącej prostym odcinkiem wiąże się z przechodzeniem miedzy osią x i y bardziej złożony algorytm Prostszym rozwiązaniem jest zastępowanie każdego piksela linii obszarem o określonym kształcie np. prostokąt

28 Rysowanie linii - Aliasing Specyfika budowy rastra powoduje różne wyświetlanie linii w zależności od jej kąta pochylenia. Głównym efektem jest powstawanie schodkowości linii innych niż wielokrotność 90 - Aliasing. Jej widoczność zależy od rozdzielczości i wielkości ekranu. Nie istnieje metoda eliminacji aliasingu Schodkowość jest największa dla linii pod kątem 45 (Schodek co piksel) Powoduje to optyczne zmniejszenie grubości linii

29 Rysowanie linii - Antyaliasing Aliasing można optycznie zamaskować rozmywając krawędzie linii Metoda ta nazywa się Antyaliasing Zamiast ostrego rozgraniczenia miedzy kolorem linii/krawędzi i kolorem tła wprowadza się kolory pośrednie pomiędzy tymi dwoma Dla linii 1 pikselowej generowanie linii zostało zmodyfikowane Jeżeli rzeczywista linia leży odpowiednio daleko od najbliższego piksela, wybierane są piksele po obu stronach linii, każdy z intensywnością koloru zależną od odległości do linii rzeczywistej Suma intensywności jest równa intensywności koloru linii

30 Rysowanie linii - Antyaliasing W przypadku grubszych linii i innych obiektów antyaliasing stosowany jest do ich krawędzi.

31 Rysowanie linii - Antyaliasing Kolory pośrednie dla krawędzi zależą od koloru tła. Zastosowanie prostego antyaliasingu dla krawędzi obiektu przemieszczanego (animowanego) może spowodować efekt Halo w chwili przesunięcia obiektu na tło o innym kolorze Efektu Halo można uniknąć stosując antyaliasing wykorzystujący stopnie przeźroczystości zamiast poziomów jasności

32 Wypełnianie obszarów Podstawowa cecha: Wypełnić możemy obszar zamknięty (czyli jaki?) Obszary zamknięte mogą być definiowane (ograniczane) rastrowo (zbiór pikseli tworzących krawędź) lub wektorowo (zbiór odcinków o wspólnych wierzchołkach)

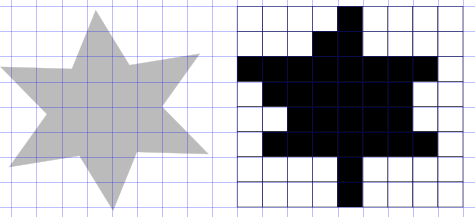

33 Wypełnianie obszarów Obszary zamknięte rastrowe (zbiór pikseli) Specyfika tworzenia linii rastrowych powoduje podział na dwa rodzaje obszarów zamkniętych Czterospójny Obszar jest cztero-spójny (ang. four-way connected region), jeśli zawarte w nim piksele posiadają ten sam kolor oraz do każdego z nich można dotrzeć przechodząc po pikselach tego obszaru w 4 podstawowych kierunkach. A wypełnienie gradientowe?

34 Wypełnianie obszarów Obszary zamknięte rastrowe (zbiór pikseli tworzących krawędź) Specyfika tworzenia linii rastrowych powoduje podział na dwa rodzaje obszarów zamkniętych Ośmiospójny Obszar jest ośmio-spójny (ang. eight-way connected region), jeśli zawarte w nim piksele posiadają ten sam kolor oraz do każdego z nich można dotrzeć przechodząc po pikselach tego obszaru w 8 podstawowych kierunkach.

35 Wypełnianie obszarów Obszary zamknięte rastrowe (zbiór pikseli tworzących krawędź) Analogicznie krawędź rastrowa może być cztero lub ośmiospójna

36 Wypełnianie obszarów Sposób wypełnienia wypełnienie konturowe (boundary fill) Obszar posiada jednokolorowy kontur Wnętrze obszaru jest wypełnione dowolnymi kolorami innymi niż kolor konturu

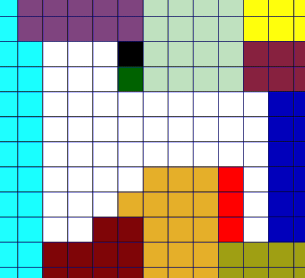

37 Wypełnianie obszarów Sposób wypełnienia wypełnienie powodziowe/pożar prerii (flood fill) Obszar jest wypełniony jednym kolorem Otoczenie obszaru wielokolorowe (kolory inne niż kolor obszaru)

38 Wypełnianie obszarów Metoda wypełniania pożar prerii 1. Wybierany jest piksel startowy (wewnątrz obszaru wypełnienia) i umieszczany na stosie. 2. Dla wszystkich pikseli spójnych do danego piksela (cztero lub ośmio) testowany jest warunek - piksel jest tego samego koloru co startowy (w. powodziowe) lub - piksel jest innego koloru niż kolor krawędzi (w. krawędziowe) 3. Wszystkie piksele spełniające warunek, oznaczane są jako nowe piksele startowe (umieszczane na stosie) 4. Obecny piksel kolorowany jest nowym kolorem oraz usuwany ze stosu 5. Dla wszystkich pikseli na stosie wykonywane są punkty 2 do 4, tak długo jak stos zawiera jakieś piksele.

39 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm czterospójny Wypełnione: Stos: Testowane: 0 px 1 px 4 px

40 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm czterospójny Wypełnione: Stos: Testowane: 1 px 4 px 16 px

41 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm czterospójny Wypełnione: Stos: 5 px 7 px Testowane: 49 px!! (w tym 11 nowych ) i następne kroki

42 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm ośmiospójny krawędziowy Wypełnione: Stos: Testowane: 0 px 1 px 8 px

43 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm ośmiospójny krawędziowy Wypełnione: Stos: 1 px 8 px Testowane: 72 px!!

44 Wypełnianie obszarów Metoda wypełniania pożar prerii algorytm ośmiospójny krawędziowy Wypełnione: Stos: Testowane: 9 px 6 px 54 px Wypełnianie ośmiospójne przecieka przez krawędź ośmiospójną

45 Wypełnianie obszarów Metoda wypełniania pożar prerii Główna wada: Ogromna nadmiarowość testów kolorów pikseli - Ten sam piksel może być sprawdzany nawet ośmiokrotnie

46 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Algorytm ten wykorzystuje pojęcie segmentów: Ciągów pikseli mających tą samą cechę Segment jest opisywany 3 wartościami: współrzędne x, y początku, oraz długość segmentu (2,2,6) (3,4,3) (3,9,1) (8,6,2)

47 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 1. Wybierany jest punkt wewnątrz obszaru 2. Dla punktu wyznaczany jest maksymalny segment, kolorowany i zapisany na stosie

48 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 3. Dla pierwszego piksela w segmencie sprawdzane są piksele poniżej i powyżej 4. Jeżeli sprawdzony piksel należy do obszaru, wyznaczany jest segment, do którego należy, kolorowany i zapisany na stosie

49 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 5. Algorytm przesuwa się wzdłuż segmentu bazowego o odległość równą wyznaczonemu przyległemu segmentowi + 1. Testowany jest kolejny przyległy piksel. Jeżeli sprawdzony piksel należy do obszaru, wykonywane są zadania z punktu 4

50 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 5. Algorytm przesuwa się wzdłuż segmentu bazowego o odległość równą wyznaczonemu przyległemu segmentowi + 1. Testowany jest kolejny przyległy piksel. Jeżeli sprawdzony piksel należy do obszaru, wykonywane są zadania z punktu = 1

51 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 5. Algorytm przesuwa się wzdłuż segmentu bazowego o odległość równą wyznaczonemu przyległemu segmentowi + 1. (Jeżeli wykroczono poza koniec segmentu bazowego, algorytm kończy sprawdzanie po tej stronie.) Testowany jest kolejny przyległy piksel. Jeżeli sprawdzony piksel należy do obszaru, wykonywane są zadania z punktu = 1

52 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Etapy 5. Algorytm przesuwa się wzdłuż segmentu bazowego o odległość równą wyznaczonemu przyległemu segmentowi + 1. Testowany jest kolejny przyległy piksel. Jeżeli sprawdzony piksel należy do obszaru, wykonywane są zadania z punktu 4

53 Wypełnianie obszarów Metoda wypełniania algorytm Smitha Jeżeli wykroczono poza koniec segmentu bazowego po obu stronach, bazowy segment jest usuwany ze stosu. Algorytm kontynuuje działanie od p.2 z kolejnym segmentem ze stosu

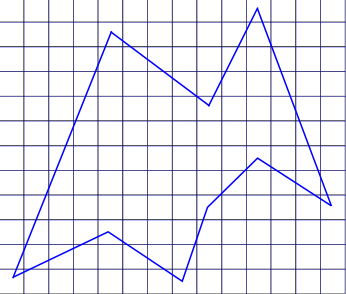

54 Wypełnianie obszarów Metoda wypełniania wielokątów Wielokąt jest opisywany za pomocą zbioru odcinków o początkach i końcach określanych współrzędnymi pikselowymi Dla skrócenia zapisu możliwe jest tworzenie łamanej składającej się z kilku odcinków. Zapisywana jest za pomocą ciągu liczb gdzie 1 jest ilością odcinków a następne parami współrzędnych tworzących łamaną (bez powtórzeń wierzchołków) Np. 4, 1,2, 4,4, 5,8, 17,3

55 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Metoda ta polega na szukaniu przecięć odcinków wielokąta z poziomymi liniami odpowiadającymi kolejnym rzędom pikseli. Algorytm zakłada, że linia pozioma przetnie wielokąt parzystą ilość razy. Dla każdej pary współrzędnych przecięć (zaokrąglonych do pikseli) zamalowywany jest odcinek pomiędzy nimi.

56 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Najprostsza wersja algorytmu skanowania liniami poziomymi miałaby postać: 1. wyznacz ymin i ymax z listy krawędzi wielokąta 2. Dla y = ymin; ymax; y++ wykonuj kroki Wyznacz X - zbiór współrzędnych x punktów przecięcia krawędzi z listy z linią skanującą y 4. Posortuj rosnąco zbiór X 5. Dla kolejnych par punktów ze zbioru X narysuj odcinki na wysokości y. 6. Koniec Ale

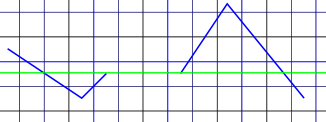

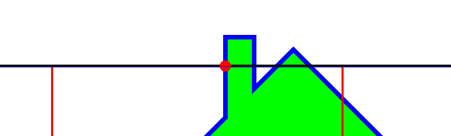

57 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Przypadki szczególne Wielokąt posiada odcinek poziomy - nieokreślona ilość przecięć z linią skanującą spowoduje błędne działanie algorytmu. Rozwiązanie: Eliminacja odcinków poziomych (ta sama wartość y początku i końca) z listy. -> Efekt uboczny: wypełnienie nie obejmuje krawędzi poziomej

58 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Przypadki szczególne Natrafienie linii skanującej na końce odcinków Może (ale nie musi) spowodować błędne działanie algorytmu

59 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Przypadki szczególne Natrafienie linii skanującej na końce odcinków Trzy możliwości: - oba odcinki są powyżej linii skanującej - oba odcinki są poniżej linii skanującej - jeden odcinek jest powyżej linii skanującej a drugi poniżej

60 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Przypadki szczególne Natrafienie linii skanującej na końce odcinków -jeden odcinek jest powyżej linii skanującej a drugi poniżej Efekt: dodatkowy odcinek lub nieparzysta ilość współrzędnych odcinków

61 Efekt uboczny 1: optymalizacja algorytmu Efekt uboczny 2: możliwa utrata niektórych pikseli wypełnienia Podstawowe operacje rastrowe Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Przypadki szczególne Natrafienie linii skanującej na końce odcinków -jeden odcinek jest powyżej linii skanującej a drugi poniżej Rozwiązanie: Linie skanujące przemieszczają się w jednym kierunku. Eliminowanie z listy odcinków stykających się z linią, takich które leżą powyżej linii.

62 Wypełnianie obszarów Metoda wypełniania wielokątów skanowanie liniami poziomymi Obliczanie przecięcia linii z odcinkiem Kolejne wykorzystanie algorytmu przyrostowego: - odcinek ma współrzędne (x1,y1, x2,y2) - współrzędna ys linii skanującej wzrasta o 1 - Jeżeli ys=y1 to współrzędna xp przecięcia = x1 Dla każdej kolejnej wartości ys aż do ys=y2, xp przecięcia można wyliczyć ze wzoru: xp(y+1)=xp(y)+dx gdzie dx=(x2-x1)/(y2-y1)

63 Obcinanie Obcinanie ma miejsce w sytuacji gdy obraz nie mieści się na ekranie / w oknie wyświetlania. Sensowną i często niezbędną praktyką jest usunięcie elementów obrazu leżących poza obszarem wyświetlania Obcięcie obrazu rastrowego jest sprawą trywialną. Sytuacja komplikuje się gdy obraz zawiera obiekty zdefiniowane wektorowo a algorytm ma wybrać tylko te obiekty i ich części, które znajdują się w oknie wyświetlania

64 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Jednym z najbardziej rozpowszechnionych algorytmów obcinania odcinków jest algorytm Cohena-Sutherlanda. Bazuje on na podziale obrazu na 9 części i przypisaniu im odpowiednich kodów bitowych Okno wyświetlania / pole obcinania

65 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Kody poszczególnych pól dobrane zostały w określony sposób Dwie pierwsze cyfry definiują wiersz (10xx, 00xx, 01xx) dwie kolejne kolumnę pola (xx01, xx00, xx10) Końce odcinków przyjmują kody pól, w których leżą. 1xxx xxx1

66 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Odcinki mogą być usytuowane różnie względem pola obcinania A. Odcinek leży po jednej stronie poza obszarem obcinania. B. Odcinek leży ukośnie poza obszarem obcinania C. Odcinek leży jednym końcem w obszarze obcinania D. Odcinek przechodzi przez obszar obcinania E. Odcinek zawiera się w obszarze obcinania B A E C D

67 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Procedura wykonuje dwa przebiegi, w jednym przebiegu: Korzystając z prostych testów można rozpoznać odcinki typu E - Kod obu końców odcinka = 0000 Oraz odcinki typu A - Bitowy iloczyn logiczny kodów obu końców odcinka będzie > 0 A = 1000 B = 0000 C = 0000 itd.. A B E C D Oba rodzaje odcinków można wyeliminować z dalszego sprawdzania

68 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Pozostałe odcinki musza być poddane procedurze obcinania. 1. Wybierany jest punkt końca o kodzie różnym od B C D

69 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Pozostałe odcinki musza być poddane procedurze obcinania. 1. Wybierany jest punkt końca o kodzie różnym od W zależności od kodu punktu wybierana jest linia obcinania (0010) B C D xk

70 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Pozostałe odcinki musza być poddane procedurze obcinania. 1. Wybierany jest punkt końca o kodzie różnym od W zależności od kodu punktu wybierana jest linia obcinania (0010) 3. Znajdowany jest punkt przecięcia odcinka z linią y' y 1 y 2 x' x y k 1 x x k 2 x x 1 1 (x2,y2) (x1,y1) xk

71 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Pozostałe odcinki musza być poddane procedurze obcinania. 1. Wybierany jest punkt końca o kodzie różnym od W zależności od kodu punktu wybierana jest linia obcinania (0010) 3. Znajdowany jest punkt przecięcia odcinka z linią 4. Nowy punkt przyjmowany jest za koniec odcinka, obliczany jest nowy kod tego końca B D C xk

72 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Pozostałe odcinki musza być poddane procedurze obcinania. 1. Wybierany jest punkt końca o kodzie różnym od W zależności od kodu punktu wybierana jest linia obcinania (0010) 3. Znajdowany jest punkt przecięcia odcinka z linią 4. Nowy punkt przyjmowany jest za koniec odcinka, obliczany jest nowy kod tego końca B D C Analogicznie dla wszystkich pozostałych odcinków

73 Obcinanie Algorytm obcinania odcinków Cohena-Sutherlanda Drugi przebieg eliminuje w początkowej fazie odcinki typu B i C Dla procedury obcinania pozostają odcinki typu D D

74 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana W przypadku wieloboków mamy do czynienia z listą odcinków tworzących zamknięty obszar (często wypełniony). Obcięcie wiąże się więc nie tylko z usunięciem bądź skróceniem odpowiednich odcinków ale również z uzupełnieniem krawędzi wieloboku aby nadal tworzył obszar zamknięty. Algorytm Sutherlanda-Hodgmana wykorzystuje zapis wieloboku w postaci listy punktów wierzchołków wieloboku. Przetwarza on zbiór P(p1,p2,,pn) w zbiór Q(q1,q2,,qm) gdzie n nie musi być równe m

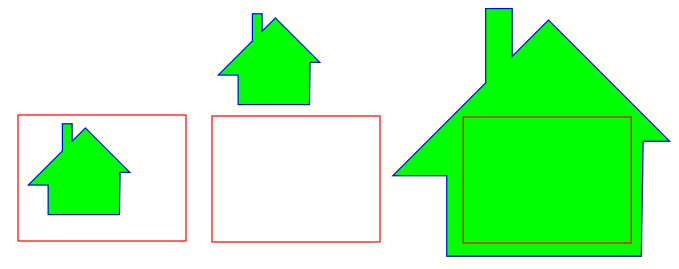

75 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana Wielobok może być w jednej z 4 pozycji w stosunku do obszaru obcinania. Pierwsze 3 pozycje nie stanowią problemu.

76 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana Kłopotliwa jest sytuacja 4 gdy wielokąt zawiera się częściowo o obszarze obcinania. Algorytm wykonuje 4 przebiegi po wierzchołkach, zawsze w tą samą stronę. Za każdym przebiegiem brana jest pod uwagę jedna z linii obcinania. w3 w2 w1

77 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana Wierzchołek znajdujący się po wewnętrznej stronie linii obcinania jest przepisywany do nowego zbioru. Wierzchołek znajdujący się po zewnętrznej stronie jest usuwany. Testowane jest również to czy poprzedni wierzchołek znajduje się po tej samej stronie linii. Jeżeli nie, wyliczany jest punkt przecięcia odcinka z linią i dodawany do zbioru w3 w4 Nw1 w2

78 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana Cztery przebiegi algorytmu są wykonywane dla czterech linii obcinania

79 Obcinanie Algorytm obcinania wieloboków Sutherlanda-Hodgmana Szczególnym przypadkiem obcinania jest sytuacja gdy obcinany obiekt jest wielokątem wklęsłym. W takim przypadku algorytm może wytworzyć zdegenerowany obiekt pochodny, zawierający kilka obszarów połączonych liniami.
