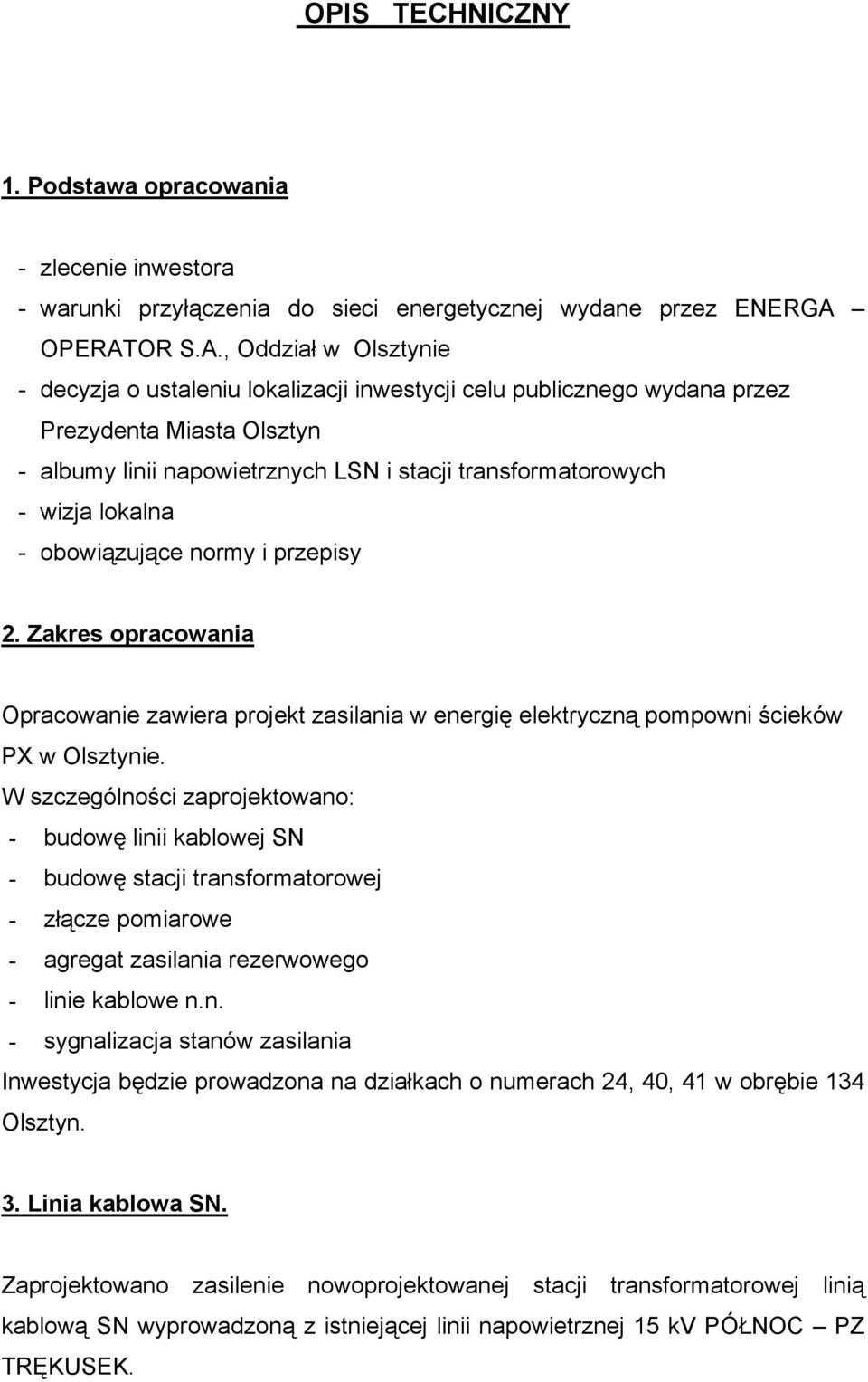

1 OPIS TECHNICZNY 1. Podstawa opracowania - zlecenie inwestora - warunki przyłączenia do sieci energetycznej wydane przez ENERGA OPERATOR S.A., Oddział w Olsztynie - decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Prezydenta Miasta Olsztyn - albumy linii napowietrznych LSN i stacji transformatorowych - wizja lokalna - obowiązujące normy i przepisy 2. Zakres opracowania Opracowanie zawiera projekt zasilania w energię elektryczną pompowni ścieków PX w Olsztynie. W szczególności zaprojektowano: - budowę linii kablowej SN - budowę stacji transformatorowej - złącze pomiarowe - agregat zasilania rezerwowego - linie kablowe n.n. - sygnalizacja stanów zasilania Inwestycja będzie prowadzona na działkach o numerach 24, 40, 41 w obrębie 134 Olsztyn. 3. Linia kablowa SN. Zaprojektowano zasilenie nowoprojektowanej stacji transformatorowej linią kablową SN wyprowadzoną z istniejącej linii napowietrznej 15 kv PÓŁNOC PZ TRĘKUSEK.

2 Ze słupa nr 13 (odporowo-naroŝny ON-12) tej linii do projektowanej stacji naleŝy ułoŝyć kabel 3xXUHAKXS 70/25 mm 2. Na stacji i na słupie naleŝy zakończyć go głowicami napowietrznymi SEF 20.1x70. Na słupach linii napowietrznej i stacji transformatorowej kabel do wysokości 2,7m naleŝy chronić rurami osłonowymi BE110 dł. 3m. Istniejący słup nr 3 ON-12 naleŝy dozbroić w odłącznik NPS24B1, odgromniki UNG15/5, izolatory oraz w zaciski uziemiaczy. Projektowany kabel naleŝy układać w ziemi na głębokości 90 cm na działce nr 24 (uŝytek rolny) i 80 cm na pozostałych działkach, na podsypce piaskowej grubości 10 cm, z przykryciem 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm, a następnie przykryć folią PCW koloru czerwonego. Typ i trasę prowadzenia kabla, pokazano na rysunku. Trasa prowadzenia kabla SN jest nieutwardzona. 4. Stacja transformatorowa. Zaprojektowano słupową stację transformatorową typu STSRu-20/250-KK2. Posiadać ona będzie konstrukcję wsporczą z jednej Ŝerdzi wirowanej typu E 8,2/4,3. WyposaŜyć ją naleŝy w transformator 15/04 kv typu TNOSN 63/20 o mocy 63 kva o układzie połączeń Yzn 5. Po stronie średniego napięcia będą zainstalowane odgromniki UNG 15/5 i głowice kablowe SEHDF 20.1x70. Po stronie niskiego napięcia będą zainstalowane odgromniki ASZH 480 C301, oraz rozłącznik bezpiecznikowy SZ 51. Projektowana stacja posiadać będzie ustój U2 z trzema płytami U-85. Ustój naleŝy zasypać gruntem rodzimym starannie zagęszczonym. Stacja będzie zasilana kablowo. Stację zaprojektowano na podstawie opracowania ELPROJEKT Poznań pt. Suplement do albumu słupowych stacji transformatorowych na Ŝerdzi pojedynczej STSRu-20/250 i STSR-20/400 na Ŝerdziach wirowanych typu E i ELV tom V.

3 5. Złącze pomiarowe ZP. Zgodnie z warunkami przyłączenia do sieci energetycznej, przy projektowanej stacji transformatorowej, przed ogrodzeniem pompowni, zostało zaprojektowane złącze pomiarowe ZP Obudowa złącza wykonana jest ze skrzynek z tworzywa sztucznego. Skrzynki te naleŝy wyposaŝyć w licznik do półpośredniego pomiaru energii elektrycznej, rozłącznik bezpiecznikowy główny, przekładniki prądowe, zegar synchronizacyjny, modem transmisji danych, listwy pomiarowe WAGO, oraz w szyny PEN. Licznik energii będzie spełniał następujące funkcje : - pomiar energii czynnej ze wskaźnikiem mocy maksymalnej 15-minutowej - pomiar energii biernej indukcyjnej i pojemnościowej - pomiar strat U 2 h i I 2 h - synchronizacja czasu - rejestracja i przechowywanie pomiarów mocy czynnej w okresach od 15 do 60 minut przez co najmniej 63 dni - moŝliwość lokalnego odczytu danych Licznik pomiarowy, oraz układ transmisji danych do lokalnego systemu pomiarowo-rozliczeniowego OSD wraz z kartą SIM zostaną dostarczone i zamontowane przez ENERGA OPERATOR. Złącze posiada własny fundament. Miejsce posadowienia złącza, oraz jego schemat połączeń, pokazano na rysunkach. Złącze będzie zasilone linią kablową wyprowadzoną z rozłącznika bezpiecznikowego zainstalowanego na projektowanej stacji transformatorowej. 6. Zasilanie rezerwowe. W celu rezerwowego zasilenia pompowni PX w energię elektryczną, zaprojektowano zastosowanie spalinowego agregatu prądotwórczego. W projekcie dobrano agregat o mocy 80kVA/64kW (Np. AP80 firmy ELMECO). Razem z agregatem naleŝy zamówić szafę agregatową SA, która będzie, w razie takiej konieczności, przełączała zasilanie pompowni z podstawowego (energetyka)

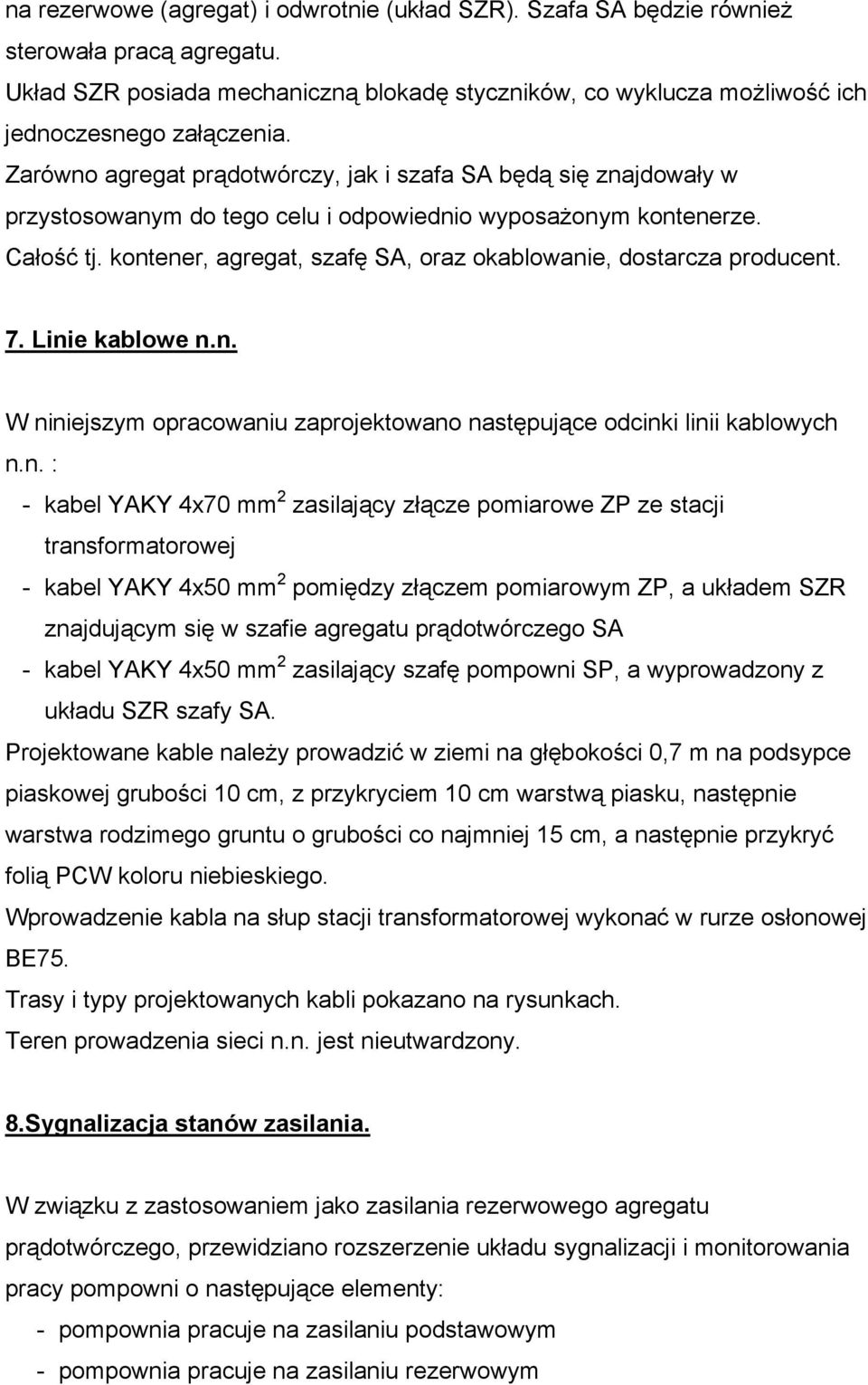

4 na rezerwowe (agregat) i odwrotnie (układ SZR). Szafa SA będzie równieŝ sterowała pracą agregatu. Układ SZR posiada mechaniczną blokadę styczników, co wyklucza moŝliwość ich jednoczesnego załączenia. Zarówno agregat prądotwórczy, jak i szafa SA będą się znajdowały w przystosowanym do tego celu i odpowiednio wyposaŝonym kontenerze. Całość tj. kontener, agregat, szafę SA, oraz okablowanie, dostarcza producent. 7. Linie kablowe n.n. W niniejszym opracowaniu zaprojektowano następujące odcinki linii kablowych n.n. : - kabel YAKY 4x70 mm 2 zasilający złącze pomiarowe ZP ze stacji transformatorowej - kabel YAKY 4x50 mm 2 pomiędzy złączem pomiarowym ZP, a układem SZR znajdującym się w szafie agregatu prądotwórczego SA - kabel YAKY 4x50 mm 2 zasilający szafę pompowni SP, a wyprowadzony z układu SZR szafy SA. Projektowane kable naleŝy prowadzić w ziemi na głębokości 0,7 m na podsypce piaskowej grubości 10 cm, z przykryciem 10 cm warstwą piasku, następnie warstwa rodzimego gruntu o grubości co najmniej 15 cm, a następnie przykryć folią PCW koloru niebieskiego. Wprowadzenie kabla na słup stacji transformatorowej wykonać w rurze osłonowej BE75. Trasy i typy projektowanych kabli pokazano na rysunkach. Teren prowadzenia sieci n.n. jest nieutwardzony. 8.Sygnalizacja stanów zasilania. W związku z zastosowaniem jako zasilania rezerwowego agregatu prądotwórczego, przewidziano rozszerzenie układu sygnalizacji i monitorowania pracy pompowni o następujące elementy: - pompownia pracuje na zasilaniu podstawowym - pompownia pracuje na zasilaniu rezerwowym

5 - agregat jest w stanie pracy - agregat nie pracuje - agregat uległ awarii Sygnalizacja powyŝszych stanów będzie zrealizowana poprzez przyłączenie do wejść cyfrowych sterownika komputerowego styków bezpotencjałowych znajdujących się w szafie SA. W związku z tym pomiędzy szafą agregatu SA, a szafą pompowni SP naleŝy ułoŝyć kabel sygnalizacyjny YKSY 10x1,5 mm 2. 9.Uziemienia NaleŜy uziemić : - przewód PEN w złączu pomiarowym ZP - uziom P3 (trzy uziomy prętowe o długości 15m kaŝdy, połączone ze sobą bednarką ocynkowaną FeZn 30x4 długości 30m) o maksymalnej oporności 5 omów. Typ uziomu dobrano na podstawie katalogu Elprojektu Poznań, Album linii napowietrznych niskiego napięcia z przewodami izolowanymi AL mm2 Lnni Tom1. - przewód PEN szafy agregatu SA, poprzez połączenie go Bednarką ocynkowaną FeZn 30x4 mm z uziomem szafy pompowni SP. Zgodnie z projektem elektrycznym pompowni (inny projekt) oporność uziemienia szafy SP nie przekracza 5 omów. - słup nr 13 linii SN uziom TP1+4x6 (cztery uziomy prętowe o długości 6m kaŝdy, połączone ze sobą bednarką ocynkowaną FeZn 30x4 długości 25m) o maksymalnej oporności 6,38 oma dobrany na podstawie opracowania ENERGOLINII Poznań Album linii napowietrznych średniego napięcia z przewodami izolowanymi LSNi Tom I. - stację transformatorową uziom TP1+4x10 (cztery uziomy prętowe o długości 9m kaŝdy, połączone ze sobą bednarką ocynkowaną FeZn 30x4 długości 45m) o maksymalnej oporności 1,28 oma, dobrany wg albumu jak wyŝej Po przyłączeniu do stacji sieci energetycznej n.n., wypadkowa rezystancja stacji i uziomów w sieci nie moŝe być większa od wartości wynikających z obliczeń, tj. 0,75 oma Po wybudowaniu sieci naleŝy wykonać pomiary uziemień i w razie nie uzyskania powyŝszych wartości naleŝy rozbudować zastosowane uziomy.

6 10, Ochrona od poraŝeń W sieci zasilającej n.n., jako dodatkową ochronę od poraŝeń przyjęto samoczynne wyłączenie zasilania bezpiecznikiem topikowym. 11.Uwagi końcowe Wszystkie prace naleŝy wykonać zgodnie z obowiązującymi normami i przepisami.

7 OBLICZENIA 1. Zasilanie pompowni. Ps = 38 kw cosø = 0,93 In = 59,2 A Dobrano zabezpieczenie w złączu ZP, Ib = 100 A/gG, w stacji Ib = 160A/gG, kabel zasilający YAKY 4x70mm Dobór transformatora. Ps = 38 kw cosø = 0,93 Sn = 40,9 kva Na stacji transformatorowej naleŝy zastosować transformator o mocy 63 kva. 3. Dobór agregatu prądotwórczego. - moc zasilanych odbiorów - 38 kw - moc największego silnika - 15 kw - prąd znamionowy silnika - 24,2 A - krotność prądu rozruchu dopuszczalny dynamiczny spadek napięcia - 20 % - współczynnik ze względu na spadek napięcia - 1,4 Moc rozruchowa agregatu Pr = 1,3 x (23+15x3) = 88,4 kw Moc agregatu Pa = 88,4 : 1,4 = 63,1 kw Dobieram agregat o mocy 64kW/80kVA (Np. AP80 ELMECO) 4.Samoczynne wyłączenie. Obliczenia dla złącza szafy SP

8 - transformator 63 kva R = 0,047 oma X = 0,104 oma - kabel YAKY 4 x 70 mm 2 11 m R = 0,01 oma X = 0,002 oma - kabel YAKY 4 x 50 mm 2 64 m R = 0,078 oma X = 0,011 oma Zp = 0,18 oma Iz = 1277 A Ib (max) = 1277 : 5,2 = 245 A PoniewaŜ w projekcie przewidziano zabezpieczenie wkładką Ib = 160 A/gG, to samoczynne wyłączenie obwodu nastąpi w czasie krótszym od 5s. 5. Spadki napięć. - kabel YAKY 4 x 70 mm 2 11 m (od stacji do ZP) Ps = 38 kw spadek napięcia 0,11% - kabel YAKY 4 x 50 mm 2 64 m (od ZP do SP) Ps = 38 kw spadek napięcia 0,92% Sumaryczny spadek napięcia wynosi 1,03% 6. Obliczenie wartości uziemienia stacji transformatorowej. - prąd zwarcia 1-fazowego w sieci SN 180 A

9 - czas trwania zwarcia 0,5 s - największe dopuszczalne napięcie zakłóceniowe 135 V Wypadkowa oporność stacji i uziomów w sieci n.n. Rw Rw = 135 : 180 = 0,75 oma Po stronie niskiego napięcia będą się znajdowały dwa uziomy. Oporność kaŝdego z nich nie przekracza 5 omów. W związku z tym oporność uziomu stacji Rst nie moŝe być większa niŝ: 1 0,75 1 6,38 Rst = 1,28 oma Rst 7.Obliczenie wartości uziemienia słupa linii SN. - prąd zwarcia 1-fazowego w sieci SN 180 A - czas trwania zwarcia 0,5 s - największe dopuszczalne napięcie zakłóceniowe 575 V Rmax = 2 x 575 : 180 = 6,38 oma

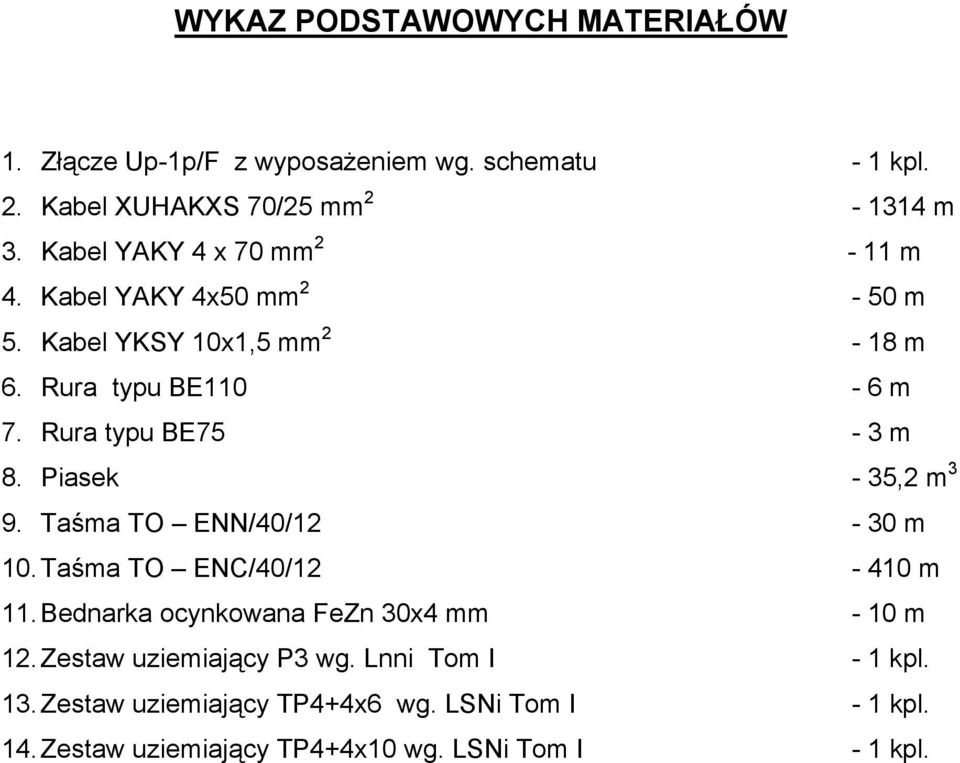

10 WYKAZ PODSTAWOWYCH MATERIAŁÓW 1. Złącze Up-1p/F z wyposaŝeniem wg. schematu - 1 kpl. 2. Kabel XUHAKXS 70/25 mm m 3. Kabel YAKY 4 x 70 mm 2-11 m 4. Kabel YAKY 4x50 mm 2-50 m 5. Kabel YKSY 10x1,5 mm 2-18 m 6. Rura typu BE110-6 m 7. Rura typu BE75-3 m 8. Piasek - 35,2 m 3 9. Taśma TO ENN/40/12-30 m 10. Taśma TO ENC/40/ m 11. Bednarka ocynkowana FeZn 30x4 mm - 10 m 12. Zestaw uziemiający P3 wg. Lnni Tom I - 1 kpl. 13. Zestaw uziemiający TP4+4x6 wg. LSNi Tom I - 1 kpl. 14. Zestaw uziemiający TP4+4x10 wg. LSNi Tom I - 1 kpl.

11 WYKAZ POODSTAWOWEJ APARATURY I OSPRZĘTU DLA STACJI TRANSFORMATOROWEJ typu STSRu-20/250-KK2 1. Transformator napowietrzny TNOSN 63/20, - 1 szt. 15/0,4 KV, Yzn 5 2. Odgromnik UNG 15/5-3 szt. 3. Odgromnik ASZH 480 C szt 4. Głowica napowietrzna SEF 20.1x70-3 szt. 5. Rozłącznik bezpiecznikowy SZ51-2 kpl 6. Przewód AAsXSn 70 mm 2-5 m 7. Przewód AsXSn 4x70 mm 2-9 m 8. Izolator LWP-8/24S - 1 szt. 9. Zacisk uziemiaczy SE szt. WYKAZ POODSTAWOWYCH KONSTRUKCJI DLA STACJI J/W. 1. śerdź strunobetonowa wirowana E8,2/4,3-1 szt. 2. Konstrukcja pod ograniczniki przepięć EO-25-1 kpl. 3. Konstrukcja pod izolatory KI-7-1 kpl. 3. Konstrukcja pod transformator PTr szt. 4. Konstrukcja mocowania rozłączników n.n. typ KMR-10-1 kpl. 5. Ustój U2-1 kpl.

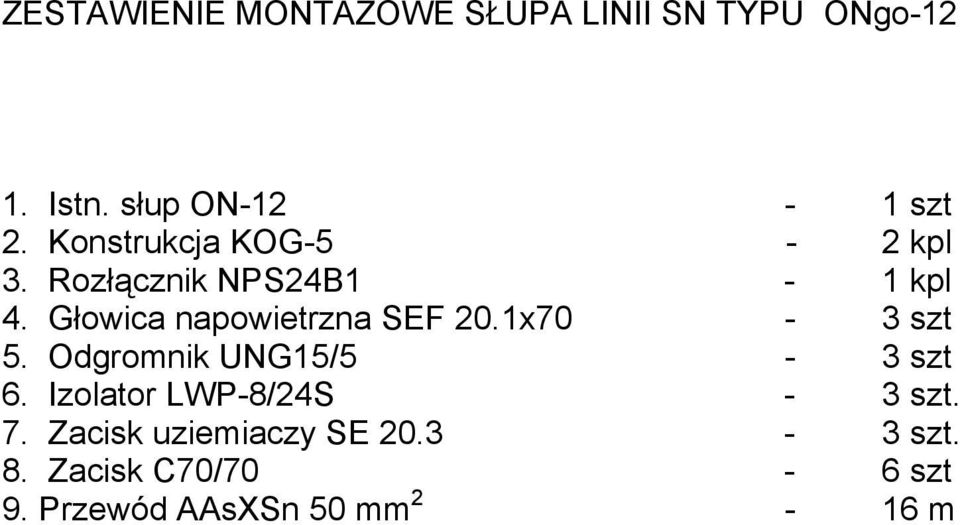

12 ZESTAWIENIE MONTAZOWE SŁUPA LINII SN TYPU ONgo Istn. słup ON-12-1 szt 2. Konstrukcja KOG-5-2 kpl 3. Rozłącznik NPS24B1-1 kpl 4. Głowica napowietrzna SEF 20.1x70-3 szt 5. Odgromnik UNG15/5-3 szt 6. Izolator LWP-8/24S - 3 szt. 7. Zacisk uziemiaczy SE szt. 8. Zacisk C70/70-6 szt 9. Przewód AAsXSn 50 mm 2-16 m
