1 PROJEKT BUDOWLANY Inwestycja: Moje Boisko ORLIK 2012 Adres: Ryki ul.15 PP Wilków AK 5 dz. nr 5127/4 Opracowanie: Instalacje elektroenergetyczne zasilanie i oświetlenie terenu boisk sportowych Inwestor: Gmina Ryki ul. Karola Wojtyły Ryki Projektował: Opracował: mgr inŝ. Marek Brzostek upr. 1611/Lb/92 inŝ. Marek Mikusek - czerwiec

2 SPIS ZAWARTOŚCI PROJEKTU 1. Strona tytułowa 2. Spis zawartości projektu 3. Oświadczenie projektanta 4. Opinia ZUDP Nr 114/2009 z dnia Opis techniczny 6. Obliczenia techniczne 7. Zestawienie podstawowych materiałów 8. Rysunki 1) Plan trasy linii kablowych zasilania i oświetlenia boisk sportowych. 2) Schemat ideowy zasilania i oświetlenia terenu. 3) Schemat ideowy panelu zasilania i sterowania boisk sportowych. 9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 11. Kopie uprawnień i przynaleŝności do izby 2

3 6. OPIS TECHNICZNY 6.1. Wstęp Tematem niniejszego opracowania jest projekt budowlano oświetlenia boisk sportowych ORLIK 2012 na działce 5127/4 w Rykach przy ul. 15 PP Wilków AK Podstawa opracowania - opinia ZUDP Nr 114/2009 z dnia , - projekt architektoniczno - budowlany boisk sportowych ORLIK 2012 projekt instalacji elektrycznych, - niezbędne czynności inwentaryzacyjne wykonane przez projektanta, - aktualnie obowiązujące przepisy w zakresie montaŝu i odbioru robót elektrycznych Opracowania dodatkowe - projekt budowlany przyłącza kablowego niskiego napięcia 6.4. Wytyczne generalne - od proj. złącza kablowo-licznikowego ZK3+1P do projekt. tablicy rozdzielczej TE w budynku zaplecza ułoŝyć wlz - E1 typu YKY 5x25 mm 2 dług. 92 m, - od w/w szafki wyprowadzić trzy linie kablowe: - 01 typu YKY 5x16 mm 2 dług. 130 m w kierunku słupa nr 1 wraz z postawieniem latarni S-100PC sztuk 4, - 02 typu YKY 5x16 mm 2 dług. 229 m w kierunku słupa nr 5 wraz z postawieniem latarni S-100PC sztuk 3, - 03 typu YKY 5x16 mm 2 dług. 157 m w kierunku słupa nr 10 wraz z postawieniem latarni S-100PC sztuk 6, 6.5. Dane energetyczne Napięcie zasilania 3x230/400 V Moc przyłączeniowa 49,0 kw Moc szczytowa 28,5 kw 3

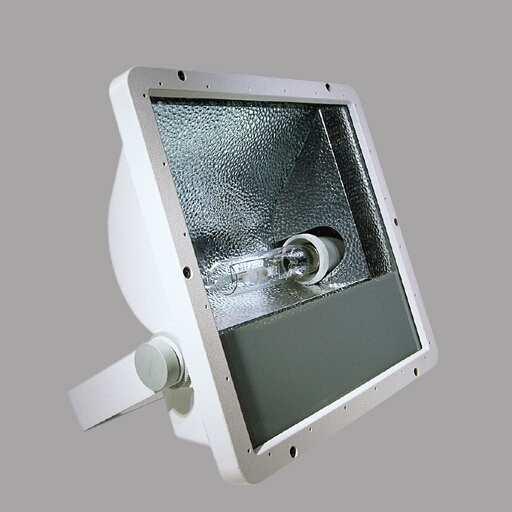

4 13,8 kw oświetlenie terenu boisk sportowych 14,7 kw instalacja oświetlenia, gniazd zaplecza Ochrona dodatkowa szybkie wyłączanie zasilania w układzie TN Pomiar energii elektr. bezpośredni układ pomiarowo-rozliczeniowy 3x230/400V;20(80)A oparty na kwadrantoliczniku 6.6. Opis projektowanych rozwiązań Zasilanie w energię elektryczną Od proj. Przyłącza zakończonego złączem kablowo-licznikowym ZK3+1P ułoŝyć wlz typu YKY 4x25 mm 2 do tablicy rozdzielczej TE w budynku zaplecza boisk sportowych. Z tablicy TE wyprowadzić linie kablowe 01; 02 i 03 typu YKY 5x16 mm 2. W/w liniami kablowymi zasilić oświetlenie terenu boisk sportowych ja na rys. nr 2. W słupie nr 8 podział linii 02 i 03. Sterowanie oświetlenia ręcznie oraz za pomocą zegara sterującego PSO-02. ZuŜycie energii elektrycznej mierzone będzie bezpośrednim licznikiem energii czynnej i biernej zlokalizowanym w złączu kablowo-licznikowym Słupy i oprawy Zaprojektowano słupy wykonane z profilowanej blachy stalowej ocynkowanej typu S-100PC. Dla w/w słupów zastosować fundamenty typu F150/200. Słupy wyposaŝyć w głowice obrotowe z belką poprzeczną typu T 1/2/-ramiennym. Na słupach nr 1, 2, 3, 5-7, oraz zamontować dwa projektory typu PD2 400 N/H-A (1 x HQI-BT 400/D 460W), na słupach nr 4 i 8 cztery projektory, na słupach 1 i 9 trzy projektory a na słupie 10 i 13 po jednym. We wnękach słupów zastosować zaciskowe skrzynki izolacyjne z zabezpieczeniami S301-B Trasa Trasa projektowanych linii kablowych przebiega po terenie dz. nr 5127/4. Na swojej trasie kable krzyŝują się z projektowanymi drogami dojazdowymi. SkrzyŜowanie z dojazdami wykonać w rurze SRS-75. Przejścia wykonać metodą rozkopu. 4

5 Sieć kablowa Kable układać na głębokości 0,7 m z zastosowaniem podsypki piaskowej grub. 0,1 m. Kabel układać linią falistą z zapasem 3% długości wykopu. Na całej trasie co 10 m, przy przepuście, szafce i słupach kabel zaopatrzyć w opaski z trwałymi napisami określającymi: typ kabla wg normy znak uŝytkownika kabla rok ułoŝenia relacja kabla Po ułoŝeniu przysypać piaskiem na grubość 0,1 m i warstwą rodzimego gruntu o grubości co najmniej 0,15 m, a następnie przykryć folią z tworzywa sztucznego koloru niebieskiego. Następnie rów kablowy zasypać gruntem rodzimym ubijając go warstwami co 0,2 m. W przypadku występowania gruntu piaszczystego zrezygnować z zastosowania pod- i zasypki piaskowej Ochrona dodatkowa Jako środek ochrony dodatkowej zastosować metodę szybkiego wyłączania zasilania w układzie TN-C za pomocą wyłączników nadmiarowoprądowych. Ochronie podlegają konstrukcje stalowe słupów. tabliczkę zaciskowo-zabezpieczeniową zastosować w obudowie z tworzywa. Na końcach linii wykonać uziomy robocze za pomocą płaskownika Fe/Zn 25x4 mm układanego we wspólnym wykopie z linią kablową. W/w uziom o rezystancji nie przekraczającej 30 omów wykonać w słupach nr 4; 8; 9 oraz w tablicy rozdzielczej TE Uwagi końcowe Całość wykonać zgodnie z projektem oraz aktualnie obowiązującymi przepisami w zakresie montaŝu i odbioru robót elektrycznych. Przed zasypaniem rowu zgłosić kable do inwentaryzacji geodezyjnej. 5

6 7. OBLICZENIA TECHNICZNE 7.1. Obliczenie średniego natęŝenia oświetlenia Obliczeń dokonano w oparciu o program DIALux. Wyniki obliczeń załączono do projektu Wyznaczenie spadku napięcia wlz - Linia E1 obciąŝenie szczytowe obiektu U , % = 7.3. Wyznaczenie obciąŝenia szczytowego 1,15% ObciąŜenie szczytowe szafki TO wynosi linia x 0,46 = 5,06 kw linia 02 6 x 0,46 = 2,76 kw linia x 0,46 = 5,98 kw Razem P s = 13,8 kw Zestawienie obciąŝenia szczytowego projektowanych linii: - Linia 01 Prąd szczytowy na 1 fazę (w czasie rozruchu) Faza L1 4 x 3,25 = 13,0 A Faza L2 4 x 3,52 = 13,0 A Faza L3 3 x 3,25 = 9,75 A Przyjęto w szafce zabezpieczenie D02-20 A. - Linia 02 Prąd szczytowy na 1 fazę (w czasie rozruchu) Faza L1 2 x 3,25 = 6,5 A Faza L2 2 x 3,25 = 6,5 A Faza L3 2 x 3,25 = 6,5 A Przyjęto w szafce zabezpieczenie D02-16 A. 6

7 - Linia 03 Prąd szczytowy na 1 fazę (w czasie rozruchu) Faza L1 3 x 3,25 = 9,75 A Faza L2 5 x 3,25 = 16,25 A Faza L3 5 x 3,25 = 16,25 A Przyjęto w szafce zabezpieczenie D02-25 A. mgr inŝ. Marek Brzostek upr. 1611/Lb/92 7

8 8. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 1. Kabel YKY 5 x 16 mm 2 m Kabel YKY 4 x 25 mm 2 m Słup S-100PC z fundamentem i głowicą szt Oprawa PD2 400 szt Rura SRS 75 m Przewód YDYp 3 x 2,5 mm 2 m Tabliczka zaciskowo-bezpiecznikowa izolacyjna z S301-B6 kpl Bednarka Fe/Zn 25x4 mm m Folia koloru niebieskiego wg kosztorysu 10. Opaski kablowe wg kosztorysu 11. Piasek wg kosztorysu 8

9 10. Informacje dotyczące planu bezpieczeństwa i ochrony zdrowia 1. Zakres robót Budowa linii kablowych niskiego napięcia typu YKY 5x16 mm 2 wraz ze stawianiem słupów oświetleniowych S-100PC. 2. Wykaz istniejących obiektów - wodociąg - kanalizacja sanitarna i deszcowa 3. Elementy mogące stwarzać zagroŝenie - prace montaŝowe przy uŝyciu dźwigu i w promieniu jego działania 4. Przewidywane zagroŝenia Przy podłączaniu kabli niskiego napięcia oraz przy wykonywaniu pomiarów, stawianiu słupów i montaŝu aparatów w tablicy rozdzielczej moŝe wystąpić zagroŝenie poraŝeniem prądem elektrycznym ze skutkiem śmiertelnym (wymagany plan BIOZ). Podczas prowadzenia prac budowlanych związanych ze stawianiem słupów, montaŝem opraw przy uŝyciu dźwignic z napędem linowym (wymagany plan BIOZ ). Prace przy wykopach pod linie kablowe nie wymagają sporządzenia planu BIOZ z uwagi na małą głębokość wykopów. 5. Sposób prowadzenia instruktaŝu Prace szczególnie niebezpieczne lub w pobliŝu urządzeń energetycznych prowadzi się na pisemne polecenie wydane przez uprawnionego pracownika Zakładu Energetycznego. Pracownicy pracujący przy budowie urządzeń energetycznych powinni posiadać odpowiednie kwalifikacje. Kierownik budowy ma obowiązek przedstawić zagroŝenia wynikające w czasie prowadzenia prac budowlanych oraz przygotować i przeprowadzić instruktaŝ na temat przestrzegania przepisów BHP i udzielania pierwszej pomocy. 9

10 10
