1 PRACOWNIA PROJEKTOWA BUDOWNICTWA OGÓLNEGO S T A N I S Ł A W J A N K O W S K I CZŁONEK POLSKIEJ IZBY INśYNIERÓW BUDOWNICTWA WKP/BO/1658/01 ARCHITEKTURA * KONSTRUKCJE * INSTALACJE BUDOWLANE * KOSZTORYSOWANIE KOMPLEKSOWA OBSŁUGA INWESTYCJI * DORADZTWO TECHNICZNE * WYKONAWSTWO LESZNO UL. KMICICA 40 TEL/FAX GSM stanjank@kki.net.pl STADIUM PROJEKT BUDOWLANY BRANśA Elektryczna INWESTOR Gmina Święciechowa ul. Ułańska Święciechowa NAZWA INWESTYCJI Zagospodarowanie przestrzeni publicznej rewitalizacja rynku w miejscowości Święciechowa ADRES INWESTYCJI ul. Rynek; Święciechowa nr ewidencyjny działki: 91, arkusz mapy 1 BranŜa: Instalacje elektryczne Imię i nazwisko; nr uprawnień: Podpis: Pieczęć imienna Projektant: mgr inŝ. Marek Piasecki WKP/0319/POOE/08 Sprawdzający InŜ. Ryszard Sztucki 1082/88/Lo My wyŝej podpisani, oświadczamy, iŝ niniejszy Projekt Budowlany w myśl art.20, pkt.4 Ustawy Prawo Budowlane z dnia 7 lipca 1994r (Dz.U. 89, poz. 414) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Data opracowania: grudzień 2011

pl STADIUM PROJEKT BUDOWLANY BRANśA Elektryczna INWESTOR Gmina Święciechowa ul.

2 2 Spis treści SPIS TREŚCI I. PROJEKT ZAGOSPODAROWANIA DZIAŁKI Przedmiot opracowania Podstawa techniczna opracowania Oddziaływanie na środowisko Stan istniejący II. OPIS TECHNICZNY Wewnętrzna linia zasilająca Złącze sterowania oświetleniem ZSO Obwody oświetleniowe Słupy oświetleniowe ,5. Ochrona od poraŝeń ,6. Badania pomontaŝowe III. ZAŚWIADCZENIE PROJEKTANTA IV. Uprawnienia projektanta V. ZAŚWIADCZENIE SPRAWDZAJĄCEGO VI. Uprawnienia sprawdzającego VI. Uprawnienia sprawdzającego VII. RYSUNKI: VII. RYSUNKI: VII. RYSUNKI: Plan linii zasilająca nn. 0,4 kv E Schemat blokowy E Schemat jednokreskowy ZSO E Widok projektowanego słupa SAL E

1 Przedmiot opracowania------------------------------------------------------------------------------------------ 3 1.2.

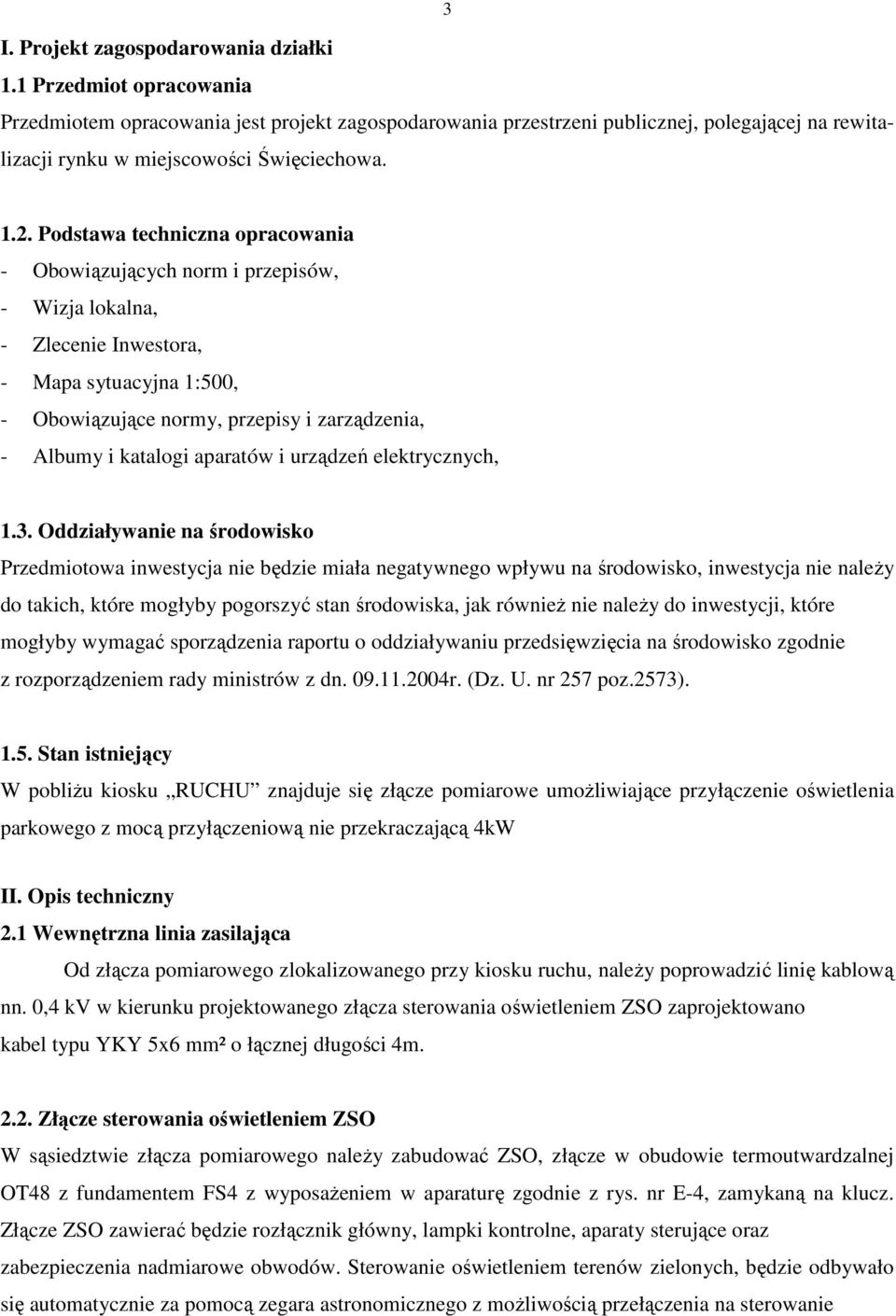

3 3 I. Projekt zagospodarowania działki 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt zagospodarowania przestrzeni publicznej, polegającej na rewitalizacji rynku w miejscowości Święciechowa Podstawa techniczna opracowania - Obowiązujących norm i przepisów, - Wizja lokalna, - Zlecenie Inwestora, - Mapa sytuacyjna 1:500, - Obowiązujące normy, przepisy i zarządzenia, - Albumy i katalogi aparatów i urządzeń elektrycznych, 1.3. Oddziaływanie na środowisko Przedmiotowa inwestycja nie będzie miała negatywnego wpływu na środowisko, inwestycja nie naleŝy do takich, które mogłyby pogorszyć stan środowiska, jak równieŝ nie naleŝy do inwestycji, które mogłyby wymagać sporządzenia raportu o oddziaływaniu przedsięwzięcia na środowisko zgodnie z rozporządzeniem rady ministrów z dn r. (Dz. U. nr 257 poz.2573) Stan istniejący W pobliŝu kiosku RUCHU znajduje się złącze pomiarowe umoŝliwiające przyłączenie oświetlenia parkowego z mocą przyłączeniową nie przekraczającą 4kW II. Opis techniczny 2.1 Wewnętrzna linia zasilająca Od złącza pomiarowego zlokalizowanego przy kiosku ruchu, naleŝy poprowadzić linię kablową nn. 0,4 kv w kierunku projektowanego złącza sterowania oświetleniem ZSO zaprojektowano kabel typu YKY 5x6 mm² o łącznej długości 4m Złącze sterowania oświetleniem ZSO W sąsiedztwie złącza pomiarowego naleŝy zabudować ZSO, złącze w obudowie termoutwardzalnej OT48 z fundamentem FS4 z wyposaŝeniem w aparaturę zgodnie z rys. nr E-4, zamykaną na klucz. Złącze ZSO zawierać będzie rozłącznik główny, lampki kontrolne, aparaty sterujące oraz zabezpieczenia nadmiarowe obwodów. Sterowanie oświetleniem terenów zielonych, będzie odbywało się automatycznie za pomocą zegara astronomicznego z moŝliwością przełączenia na sterowanie

Podstawa techniczna opracowania - Obowiązujących norm i przepisów, - Wizja lokalna, - Zlecenie Inwestora, - Mapa sytuacyjna 1:500, - Obowiązujące normy, przepisy i zarządzenia, - Albumy i katalogi

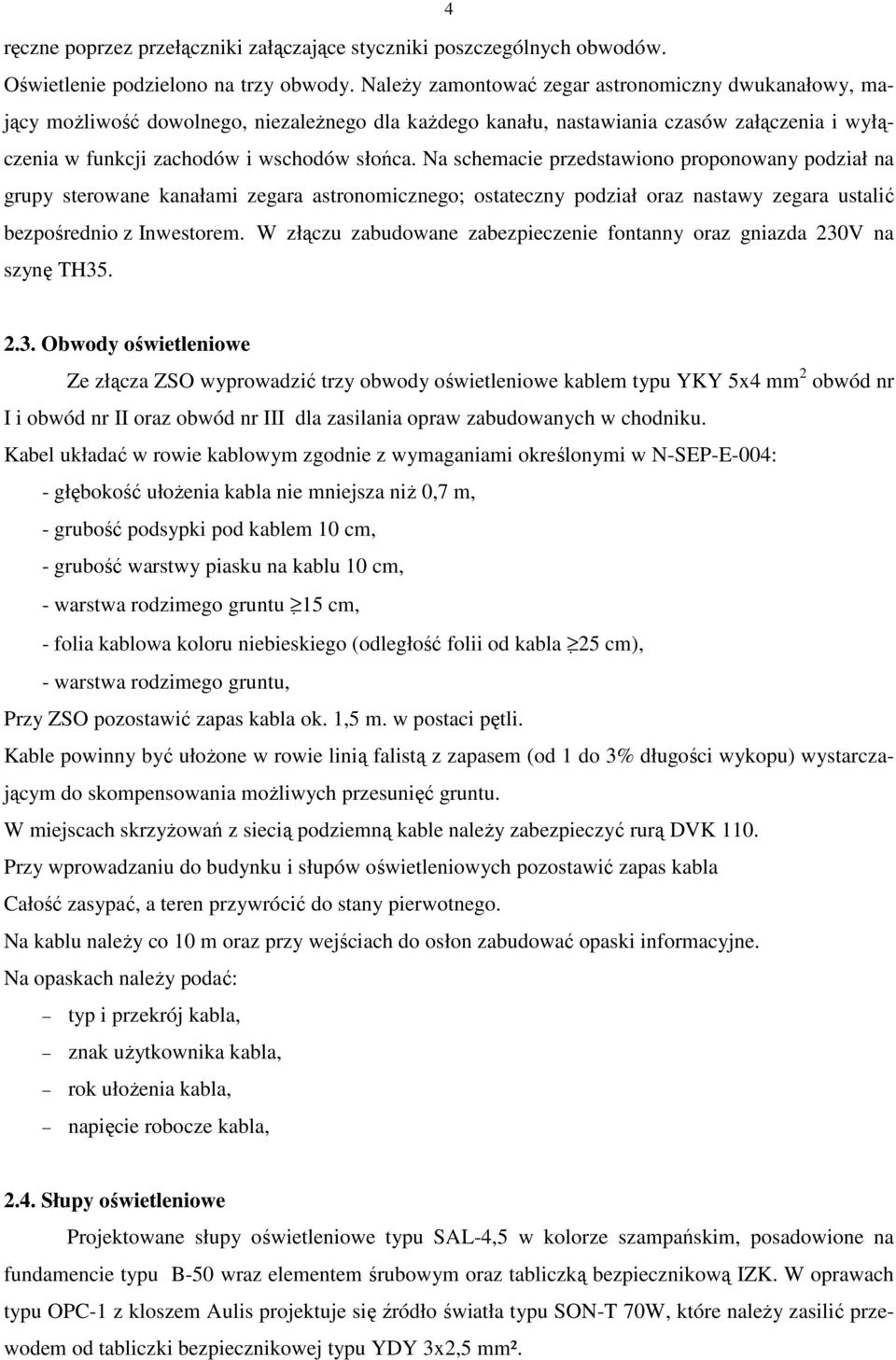

4 4 ręczne poprzez przełączniki załączające styczniki poszczególnych obwodów. Oświetlenie podzielono na trzy obwody. NaleŜy zamontować zegar astronomiczny dwukanałowy, mający moŝliwość dowolnego, niezaleŝnego dla kaŝdego kanału, nastawiania czasów załączenia i wyłączenia w funkcji zachodów i wschodów słońca. Na schemacie przedstawiono proponowany podział na grupy sterowane kanałami zegara astronomicznego; ostateczny podział oraz nastawy zegara ustalić bezpośrednio z Inwestorem. W złączu zabudowane zabezpieczenie fontanny oraz gniazda 230V na szynę TH Obwody oświetleniowe Ze złącza ZSO wyprowadzić trzy obwody oświetleniowe kablem typu YKY 5x4 mm 2 obwód nr I i obwód nr II oraz obwód nr III dla zasilania opraw zabudowanych w chodniku. Kabel układać w rowie kablowym zgodnie z wymaganiami określonymi w N-SEP-E-004: - głębokość ułoŝenia kabla nie mniejsza niŝ 0,7 m, - grubość podsypki pod kablem 10 cm, - grubość warstwy piasku na kablu 10 cm, - warstwa rodzimego gruntu 15 cm, - folia kablowa koloru niebieskiego (odległość folii od kabla 25 cm), - warstwa rodzimego gruntu, Przy ZSO pozostawić zapas kabla ok. 1,5 m. w postaci pętli. Kable powinny być ułoŝone w rowie linią falistą z zapasem (od 1 do 3% długości wykopu) wystarczającym do skompensowania moŝliwych przesunięć gruntu. W miejscach skrzyŝowań z siecią podziemną kable naleŝy zabezpieczyć rurą DVK 110. Przy wprowadzaniu do budynku i słupów oświetleniowych pozostawić zapas kabla Całość zasypać, a teren przywrócić do stany pierwotnego. Na kablu naleŝy co 10 m oraz przy wejściach do osłon zabudować opaski informacyjne. Na opaskach naleŝy podać: typ i przekrój kabla, znak uŝytkownika kabla, rok ułoŝenia kabla, napięcie robocze kabla, 2.4. Słupy oświetleniowe Projektowane słupy oświetleniowe typu SAL-4,5 w kolorze szampańskim, posadowione na fundamencie typu B-50 wraz elementem śrubowym oraz tabliczką bezpiecznikową IZK. W oprawach typu OPC-1 z kloszem Aulis projektuje się źródło światła typu SON-T 70W, które naleŝy zasilić przewodem od tabliczki bezpiecznikowej typu YDY 3x2,5 mm².

Na schemacie przedstawiono proponowany podział na grupy sterowane kanałami zegara astronomicznego; ostateczny podział oraz nastawy zegara ustalić bezpośrednio z Inwestorem.

5 5 2,5. Ochrona od poraŝeń Instalacja oświetlenia wykonana będzie w układzie TN-S. Jako podstawowy środek ochrony przeciwporaŝeniowej przyjęto izolację przewodów i kabli 750V. Jako dodatkowy środek ochrony przeciwporaŝeniowej stosowane będzie samoczynne szybkie wyłączenie zasilania w przypadku zwarcia przez wyłączniki instalacyjne i bezpieczniki topikowe. Punkt PEN w najdalej połoŝonym słupie nr I/3/2-L1 i II/5-L2 oraz w ZSO naleŝy dodatkowo uziemić, poprzez wbicie uziomów pionowych lub ułoŝenie w wykopie bednarki typu FeZn 25x4mm. Rezystencja uziemień nie moŝe przekroczyć wartości R< 10Ω. 2,6. Badania pomontaŝowe Przed oddaniem instalacji elektrycznej do eksploatacji naleŝy wykonać niezbędne próby i pomiary, a protokoły z wynikami dołączyć do protokołu końcowego robót elektrycznych: - pomiar rezystancji izolacji przewodów i kabli zasilających, - pomiar skuteczności ochrony przeciwpoŝarowej, - pomiar rezystancji uziemienia, Po wykonaniu robót elektrycznych wykonawca powinien przekazać inwestorowi: - protokół technicznego odbioru robót wraz z kompletem pomiarów. - protokół odbioru linii kablowych przed zasypaniem, - powykonawczą dokumentację elektryczną, - oświadczenie kierownika robót elektrycznych o zgodności wykonanych robót z dokumentacją i PN, - atesty zastosowanych materiałów i urządzeń zgodnych z wymaganiami norm, - kopię uprawnień osoby wykonującej pomiary.

Punkt PEN w najdalej połoŝonym słupie nr I/3/2-L1 i II/5-L2 oraz w ZSO naleŝy dodatkowo uziemić, poprzez wbicie uziomów pionowych lub ułoŝenie w wykopie bednarki typu FeZn 25x4mm.

6 III. Zaświadczenie projektanta 6

7 IV. Uprawnienia projektanta 7

8 8

9 V. Zaświadczenie sprawdzającego 9

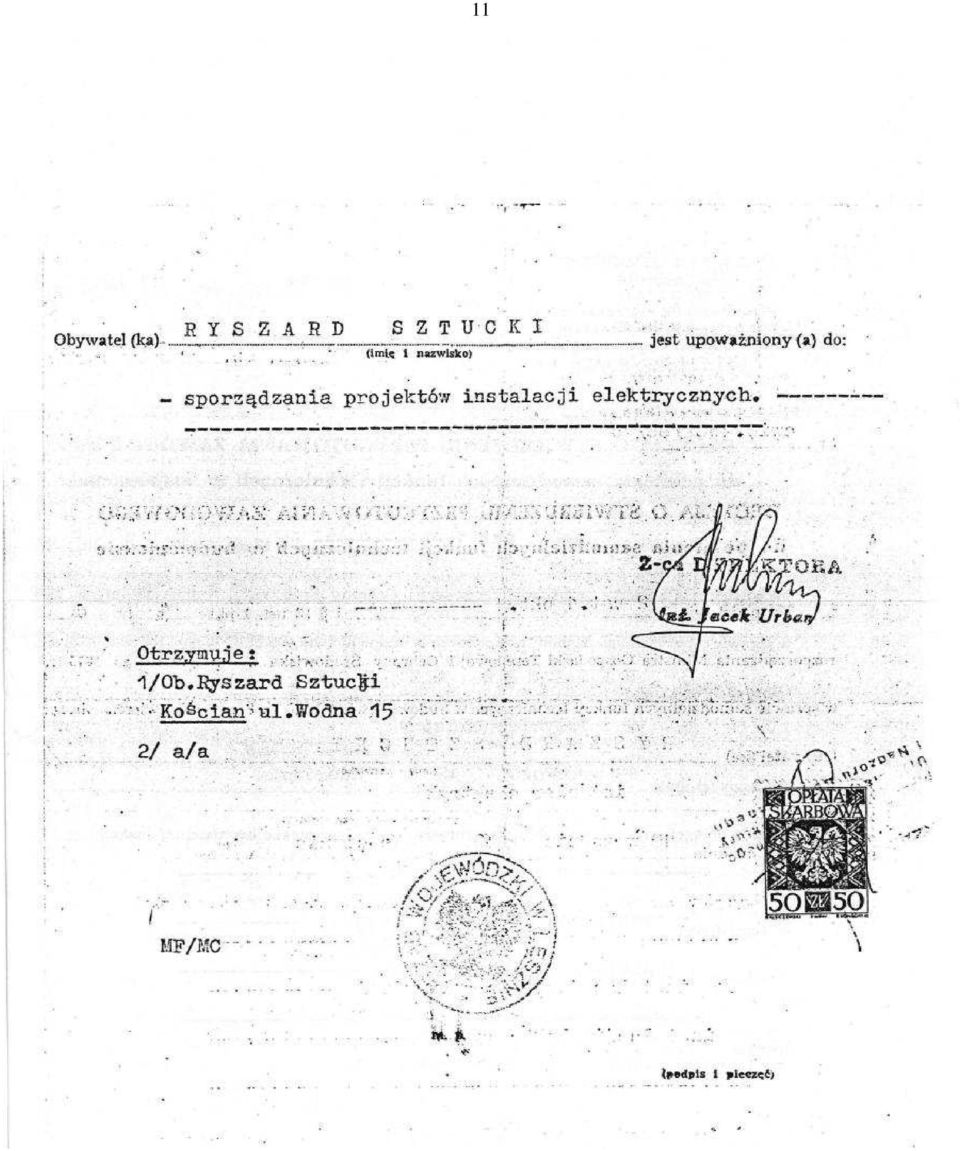

10 VI. Uprawnienia sprawdzającego 10
