1 Szalunki stropowe K A T A L O G

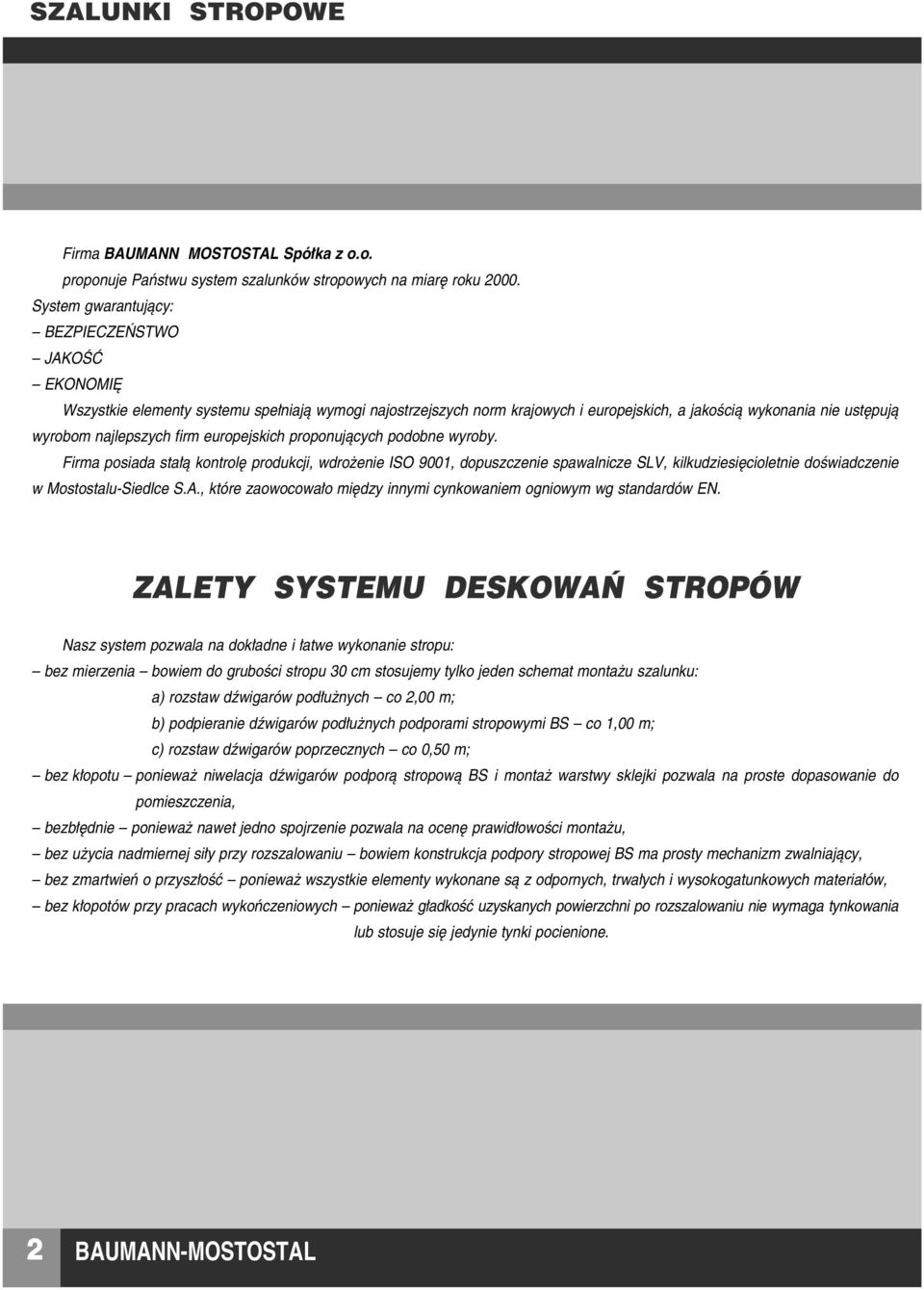

2 Firma BAUMANN MOSTOSTAL Spó ka z o.o. proponuje Paƒstwu system szalunków stropowych na miar roku System gwarantujàcy: BEZPIECZE STWO JAKOÂå EKONOMI Wszystkie elementy systemu spe niajà wymogi najostrzejszych norm krajowych i europejskich, a jakoêcià wykonania nie ust pujà wyrobom najlepszych firm europejskich proponujàcych podobne wyroby. Firma posiada sta à kontrol produkcji, wdro enie ISO 9001, dopuszczenie spawalnicze SLV, kilkudziesi cioletnie doêwiadczenie w Mostostalu-Siedlce S.A., które zaowocowa o mi dzy innymi cynkowaniem ogniowym wg standardów EN. ZALETY SYSTEMU DESKOWA STROPÓW Nasz system pozwala na dok adne i atwe wykonanie stropu: bez mierzenia bowiem do gruboêci stropu 30 cm stosujemy tylko jeden schemat monta u szalunku: a) rozstaw dêwigarów pod u nych co 2,00 m; b) podpieranie dêwigarów pod u nych podporami stropowymi BS co 1,00 m; c) rozstaw dêwigarów poprzecznych co 0,50 m; bez k opotu poniewa niwelacja dêwigarów podporà stropowà BS i monta warstwy sklejki pozwala na proste dopasowanie do pomieszczenia, bezb dnie poniewa nawet jedno spojrzenie pozwala na ocen prawid owoêci monta u, bez u ycia nadmiernej si y przy rozszalowaniu bowiem konstrukcja podpory stropowej BS ma prosty mechanizm zwalniajàcy, bez zmartwieƒ o przysz oêç poniewa wszystkie elementy wykonane sà z odpornych, trwa ych i wysokogatunkowych materia ów, bez k opotów przy pracach wykoƒczeniowych poniewa g adkoêç uzyskanych powierzchni po rozszalowaniu nie wymaga tynkowania lub stosuje si jedynie tynki pocienione. 2

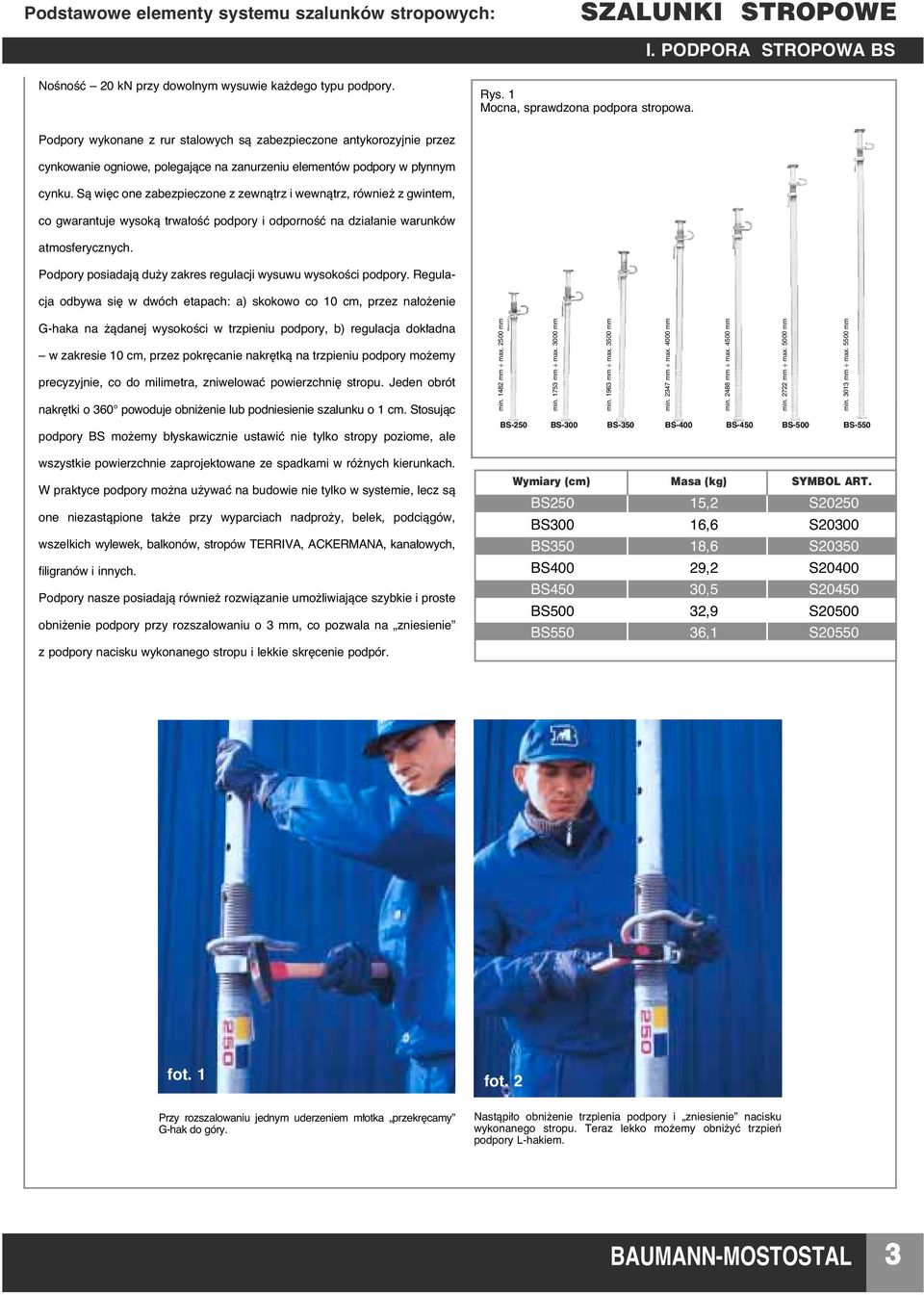

3 Podstawowe elementy systemu szalunków stropowych: SZALUNKI STROPOWE I. PODPORA STROPOWA BS NoÊnoÊç 20 kn przy dowolnym wysuwie ka dego typu podpory. Rys. 1 Mocna, sprawdzona podpora stropowa. Podpory wykonane z rur stalowych sà zabezpieczone antykorozyjnie przez cynkowanie ogniowe, polegajàce na zanurzeniu elementów podpory w p ynnym cynku. Sà wi c one zabezpieczone z zewnàtrz i wewnàtrz, równie z gwintem, co gwarantuje wysokà trwa oêç podpory i odpornoêç na dzia anie warunków atmosferycznych. Podpory posiadajà du y zakres regulacji wysuwu wysokoêci podpory. Regulacja odbywa si w dwóch etapach: a) skokowo co 10 cm, przez na o enie G-haka na àdanej wysokoêci w trzpieniu podpory, b) regulacja dok adna w zakresie 10 cm, przez pokr canie nakr tkà na trzpieniu podpory mo emy precyzyjnie, co do milimetra, zniwelowaç powierzchni stropu. Jeden obrót nakr tki o 360 powoduje obni enie lub podniesienie szalunku o 1 cm. Stosujàc podpory BS mo emy b yskawicznie ustawiç nie tylko stropy poziome, ale min mm max mm BS-250 min mm max mm min mm max mm min mm max mm min mm max mm min mm max mm BS-300 BS-350 BS-400 BS-450 BS-500 min mm max mm BS-550 wszystkie powierzchnie zaprojektowane ze spadkami w ró nych kierunkach. W praktyce podpory mo na u ywaç na budowie nie tylko w systemie, lecz sà one niezastàpione tak e przy wyparciach nadpro y, belek, podciàgów, wszelkich wylewek, balkonów, stropów TERRIVA, ACKERMANA, kana owych, filigranów i innych. Podpory nasze posiadajà równie rozwiàzanie umo liwiajàce szybkie i proste obni enie podpory przy rozszalowaniu o 3 mm, co pozwala na zniesienie z podpory nacisku wykonanego stropu i lekkie skr cenie podpór. BS250 15,2 S20250 BS300 16,6 S20300 BS350 18,6 S20350 BS400 29,2 S20400 BS450 30,5 S20450 BS500 32,9 S20500 BS550 36,1 S20550 fot. 1 fot. 2 Przy rozszalowaniu jednym uderzeniem m otka przekr camy G-hak do góry. Nastàpi o obni enie trzpienia podpory i zniesienie nacisku wykonanego stropu. Teraz lekko mo emy obni yç trzpieƒ podpory L-hakiem. 3

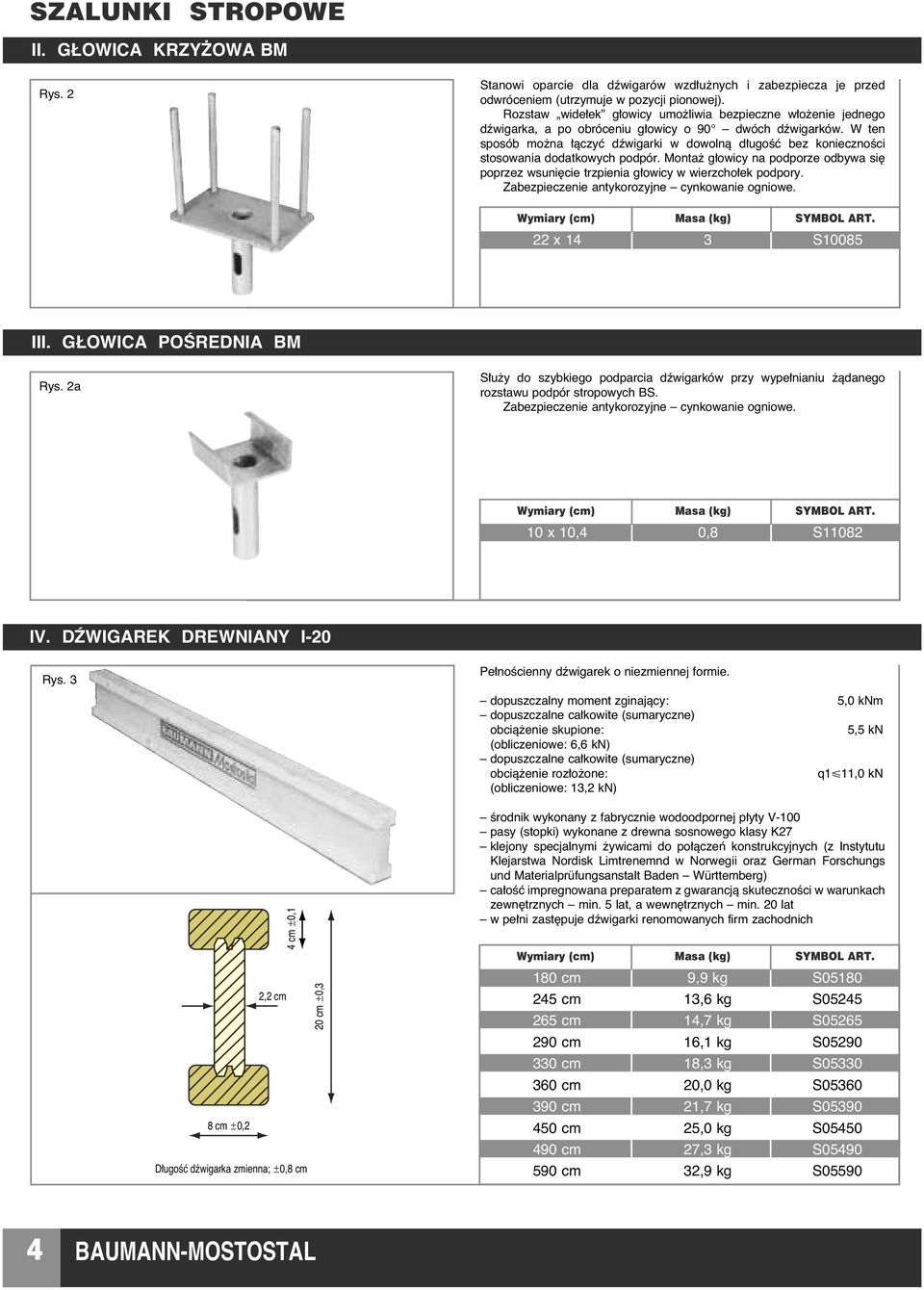

4 II. G OWICA KRZY OWA BM Rys. 2 Stanowi oparcie dla dêwigarów wzd u nych i zabezpiecza je przed odwróceniem (utrzymuje w pozycji pionowej). Rozstaw wide ek g owicy umo liwia bezpieczne w o enie jednego dêwigarka, a po obróceniu g owicy o 90 dwóch dêwigarków. W ten sposób mo na àczyç dêwigarki w dowolnà d ugoêç bez koniecznoêci stosowania dodatkowych podpór. Monta g owicy na podporze odbywa si poprzez wsuni cie trzpienia g owicy w wierzcho ek podpory. Zabezpieczenie antykorozyjne cynkowanie ogniowe. 22 x 14 3 S10085 III. G OWICA POÂREDNIA BM Rys. 2a S u y do szybkiego podparcia dêwigarków przy wype nianiu àdanego rozstawu podpór stropowych BS. Zabezpieczenie antykorozyjne cynkowanie ogniowe. 10 x 10,4 0,8 S11082 IV. DèWIGAREK DREWNIANY I-20 Rys. 3 Pe noêcienny dêwigarek o niezmiennej formie. dopuszczalny moment zginajàcy: 5,0 knm dopuszczalne ca kowite (sumaryczne) obcià enie skupione: 5,5 kn (obliczeniowe: 6,6 kn) dopuszczalne ca kowite (sumaryczne) obcià enie roz o one: q1 11,0 kn (obliczeniowe: 13,2 kn) 4 cm 0,1 2,2 cm 8 cm 0,2 D ugoêç dêwigarka zmienna; 0,8 cm 20 cm 0,3 Êrodnik wykonany z fabrycznie wodoodpornej p yty V-100 pasy (stopki) wykonane z drewna sosnowego klasy K27 klejony specjalnymi ywicami do po àczeƒ konstrukcyjnych (z Instytutu Klejarstwa Nordisk Limtrenemnd w Norwegii oraz German Forschungs und Materialprüfungsanstalt Baden Württemberg) ca oêç impregnowana preparatem z gwarancjà skutecznoêci w warunkach zewn trznych min. 5 lat, a wewn trznych min. 20 lat w pe ni zast puje dêwigarki renomowanych firm zachodnich 180 cm 9,9 kg S cm 13,6 kg S cm 14,7 kg S cm 16,1 kg S cm 18,3 kg S cm 20,0 kg S cm 21,7 kg S cm 25,0 kg S cm 27,3 kg S cm 32,9 kg S

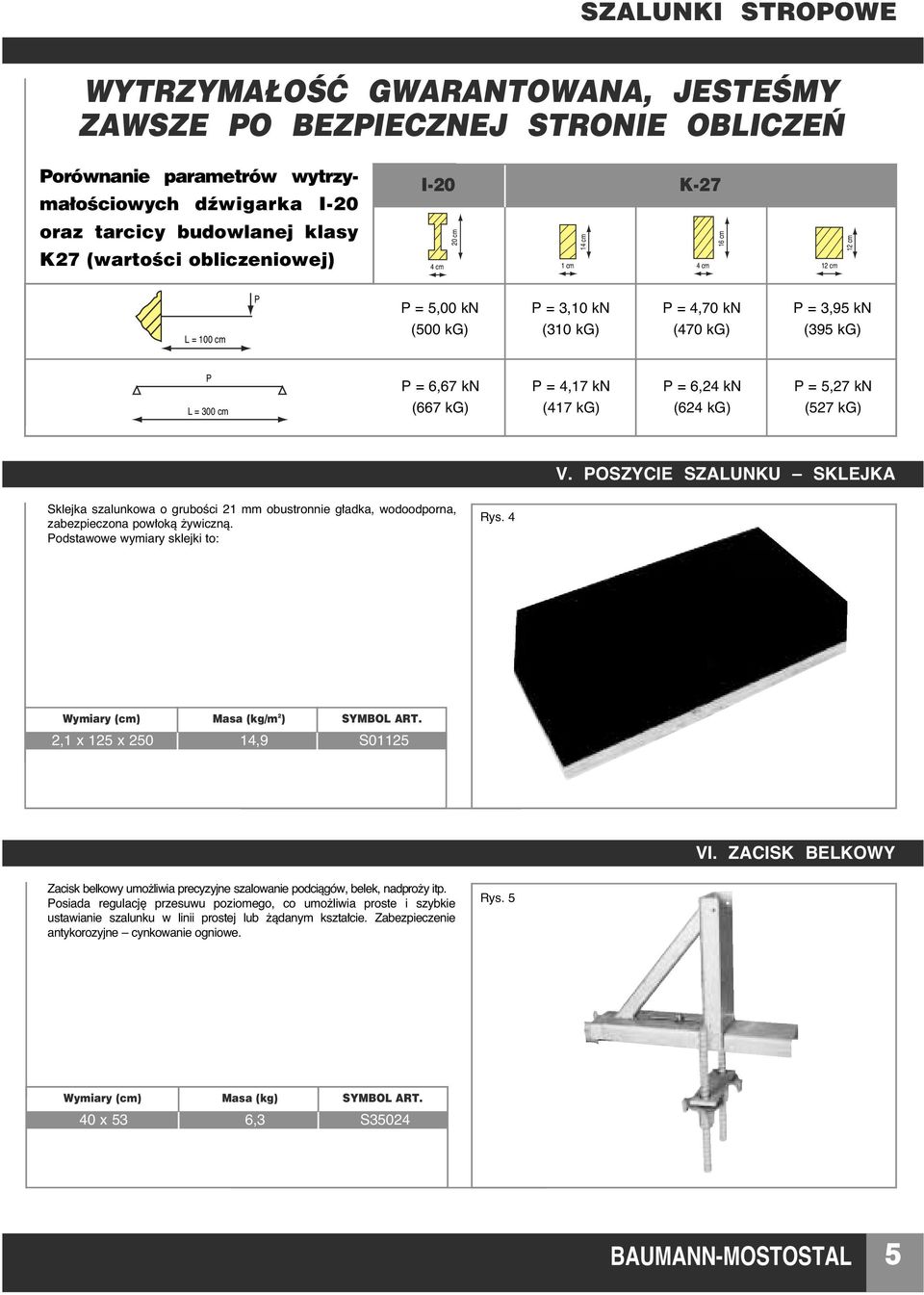

5 WYTRZYMA OÂå GWARANTOWANA, JESTEÂMY ZAWSZE PO BEZPIECZNEJ STRONIE OBLICZE Porównanie parametrów wytrzyma oêciowych dêwigarka I-20 I-20 K-27 oraz tarcicy budowlanej klasy K27 (wartoêci obliczeniowej) 4 cm 20 cm 14 cm 16 cm 1 cm 4 cm 12 cm 12 cm L = 100 cm P P = 5,00 kn P = 3,10 kn P = 4,70 kn P = 3,95 kn (500 kg) (310 kg) (470 kg) (395 kg) P L = 300 cm P = 6,67 kn P = 4,17 kn P = 6,24 kn P = 5,27 kn (667 kg) (417 kg) (624 kg) (527 kg) V. POSZYCIE SZALUNKU SKLEJKA Sklejka szalunkowa o gruboêci 21 mm obustronnie g adka, wodoodporna, zabezpieczona pow okà ywicznà. Podstawowe wymiary sklejki to: Rys. 4 Wymiary (cm) Masa (kg/m 2 ) SYMBOL ART. 2,1 x 125 x ,9 S01125 VI. ZACISK BELKOWY Zacisk belkowy umo liwia precyzyjne szalowanie podciàgów, belek, nadpro y itp. Posiada regulacj przesuwu poziomego, co umo liwia proste i szybkie ustawianie szalunku w linii prostej lub àdanym kszta cie. Zabezpieczenie antykorozyjne cynkowanie ogniowe. Rys x 53 6,3 S

6 VII. S UPEK POR CZY, S UPEK POR CZY NARO NY, S UPEK POR CZY UNIWERSALNY Rys. 6 S u y do zabezpieczania prac podczas szalowania. Rozstaw s upków maksimum 2 m. Zabezpieczenie antykorozyjne cynkowanie ogniowe. s upek 130 6,7 S40130 s upek naro ny 130 7,4 S41130 s upek uniwersalny 130 8,1 S42130 VIII. TRÓJNÓG DO PODPÓR Rys. 7 S u y jako zabezpieczenie przed przewracaniem podpór w trakcie ich ustawiania. Podpory i trójnogi sà elementami niezale nymi. Po zamocowaniu podpory trójnóg mo na przestawiç do nast pnej podpory. Ka dà nog trójnogu mo na ustawiç pod dowolnym kàtem, co umo liwia ustawianie ich w ciasnych pomieszczeniach, przy Êcianach, naro ach itp. Podpor do trójnogu mocuje si specjalnym zamkiem przesuwanym, co umo liwia b yskawiczne zespolenie (roz àczenie) elementów bez koniecznoêci skr cania. Zaleca si ustawianie trójnogów przynajmniej w stosunku 1: 3 do iloêci podpór. Zabezpieczenie antykorozyjne cynkowanie ogniowe. 98 7,4 S25085 IX. WSPORNIK WIE COWY Wspornik wieƒcowy s u y do ustawienia szalunków skrajnych kraw dzi stropów na istniejàcych Êcianach lub podciàgach. Artyku D ugoêç (m) SzerokoÊç (m) Masa (kg) s ,8 6

7 X. PALETA MODUL Idealna do ekonomicznego sk adowania i transportu elementów szalunków. Przystosowana do transportu wózkiem wid owym i dêwigiem. Artyku D ugoêç (m) SzerokoÊç (m) Masa (kg) e ,28 0,88 40,00 XI. KOSZ MODUL Wyst puje w komplecie z Paletà Modul, s u y do sk adowania drobnych elementów szalunków. Artyku D ugoêç (m) SzerokoÊç (m) Masa (kg) e ,80 0,68 34,00 SZALOWANIE Z PODCIÑGIEM KRAW DZIOWYM fot. 3 7

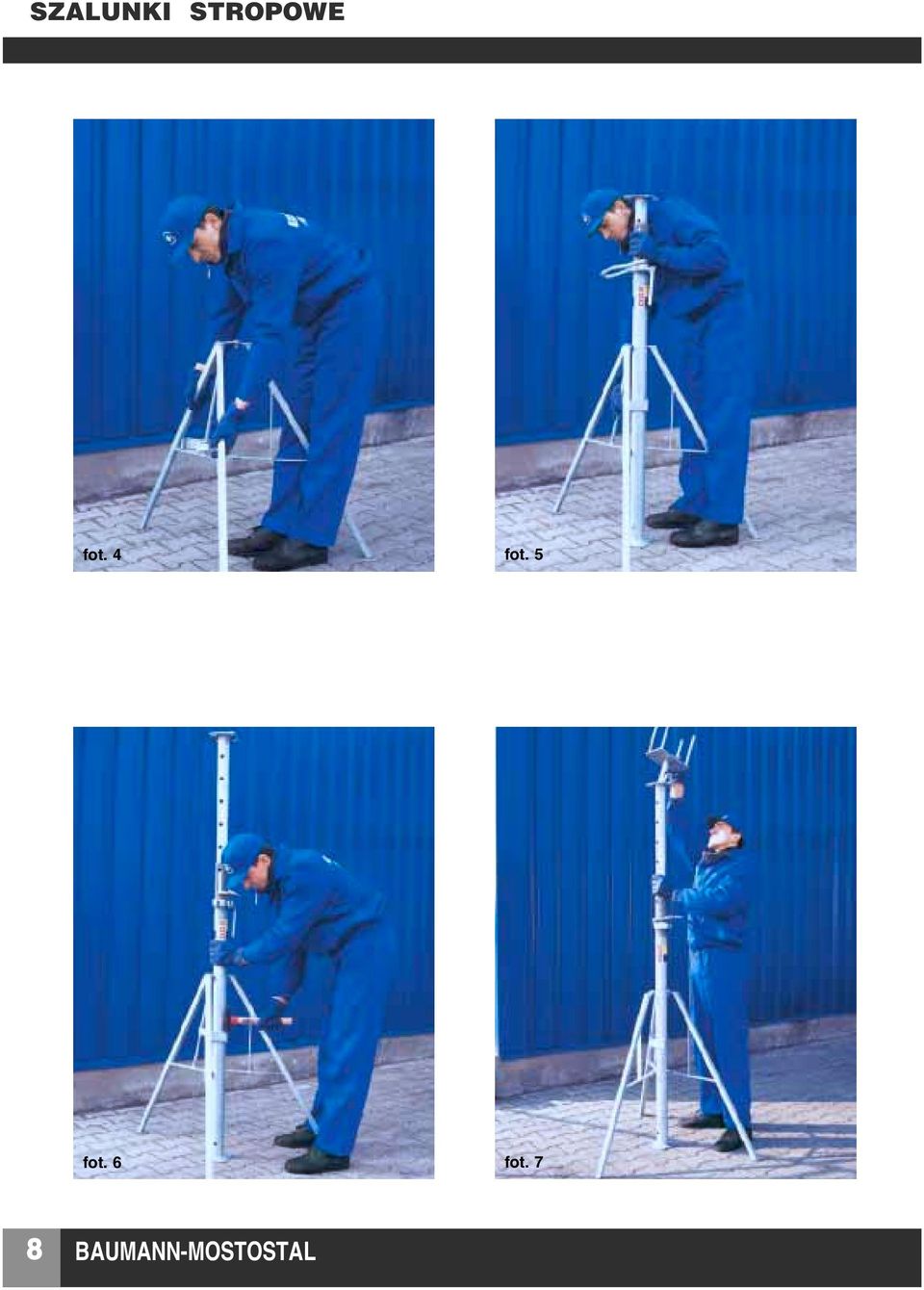

8 fot. 4 fot. 5 fot. 6 fot. 7 8

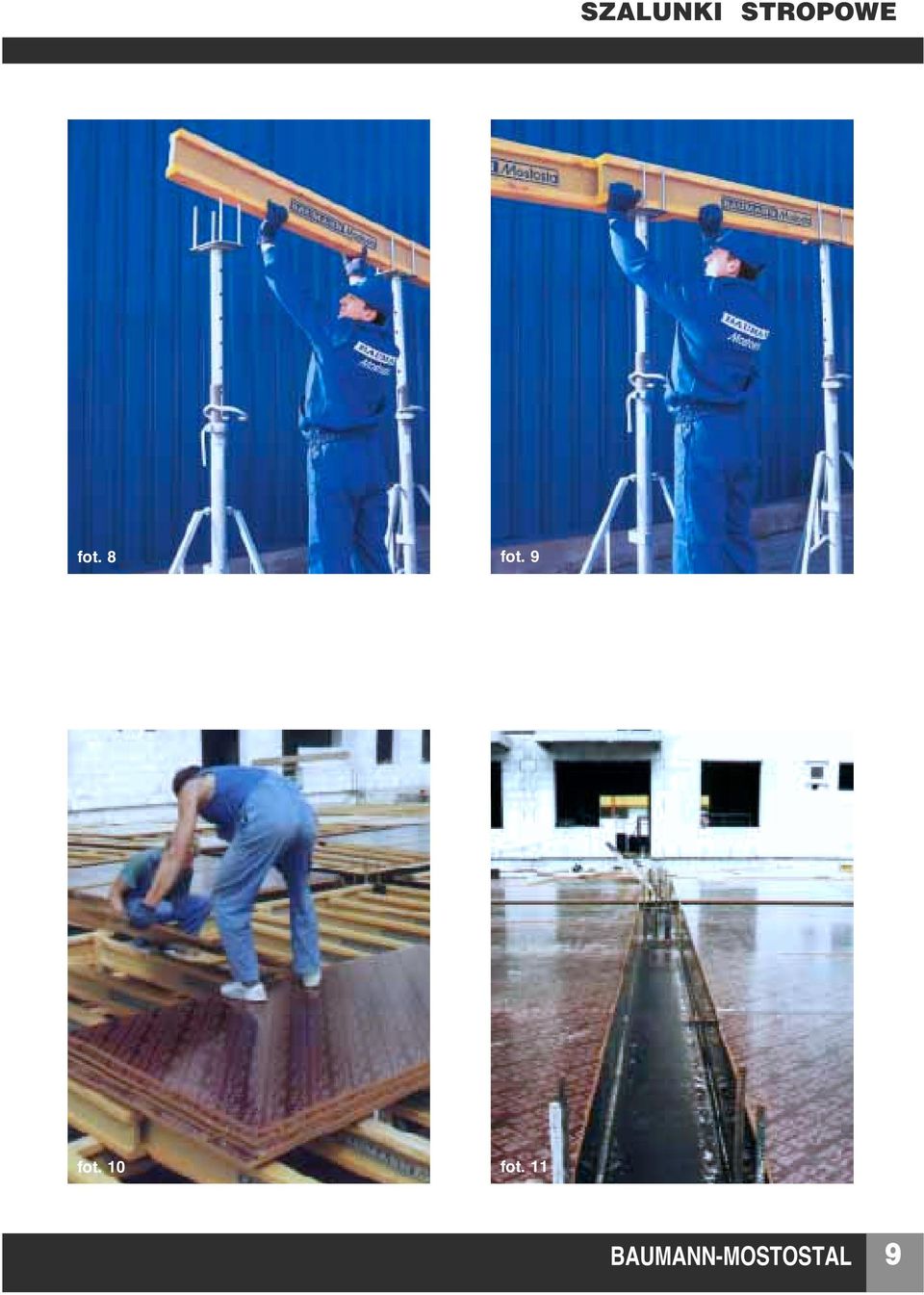

9 fot. 8 fot. 9 fot. 10 fot. 11 9

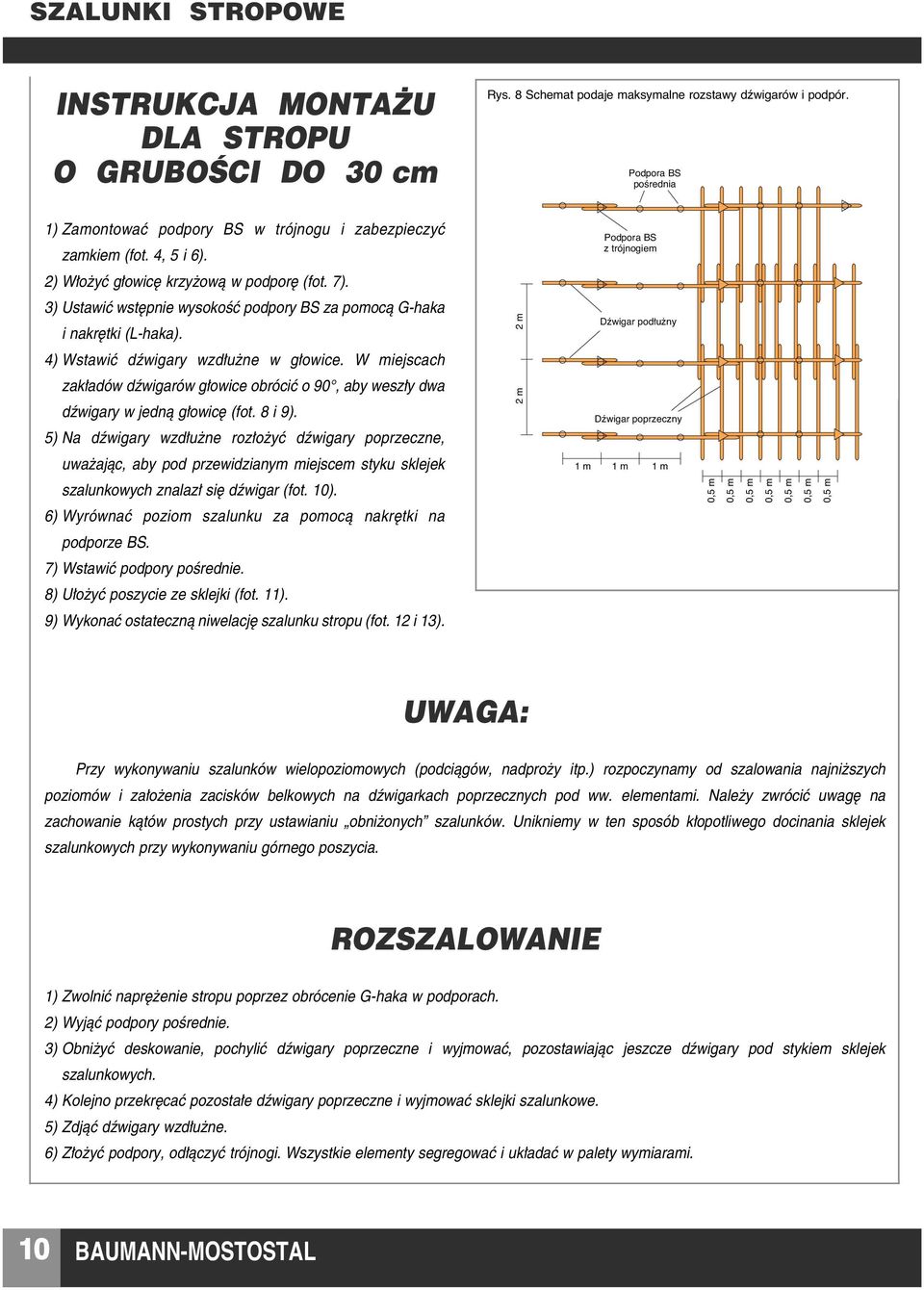

10 INSTRUKCJA MONTA U DLA STROPU O GRUBOÂCI DO 30 cm Rys. 8 Schemat podaje maksymalne rozstawy dêwigarów i podpór. Podpora BS poêrednia 1) Zamontowaç podpory BS w trójnogu i zabezpieczyç zamkiem (fot. 4, 5 i 6). Podpora BS z trójnogiem 2) W o yç g owic krzy owà w podpor (fot. 7). 3) Ustawiç wst pnie wysokoêç podpory BS za pomocà G-haka i nakr tki (L-haka). 4) Wstawiç dêwigary wzd u ne w g owice. W miejscach zak adów dêwigarów g owice obróciç o 90, aby wesz y dwa dêwigary w jednà g owic (fot. 8 i 9). 5) Na dêwigary wzd u ne roz o yç dêwigary poprzeczne, 2 m 2 m Dêwigar pod u ny Dêwigar poprzeczny uwa ajàc, aby pod przewidzianym miejscem styku sklejek 1 m 1 m 1 m szalunkowych znalaz si dêwigar (fot. 10). 6) Wyrównaç poziom szalunku za pomocà nakr tki na podporze BS. 7) Wstawiç podpory poêrednie. 8) U o yç poszycie ze sklejki (fot. 11). 9) Wykonaç ostatecznà niwelacj szalunku stropu (fot. 12 i 13). UWAGA: Przy wykonywaniu szalunków wielopoziomowych (podciàgów, nadpro y itp.) rozpoczynamy od szalowania najni szych poziomów i za o enia zacisków belkowych na dêwigarkach poprzecznych pod ww. elementami. Nale y zwróciç uwag na zachowanie kàtów prostych przy ustawianiu obni onych szalunków. Unikniemy w ten sposób k opotliwego docinania sklejek szalunkowych przy wykonywaniu górnego poszycia. ROZSZALOWANIE 1) Zwolniç napr enie stropu poprzez obrócenie G-haka w podporach. 2) Wyjàç podpory poêrednie. 3) Obni yç deskowanie, pochyliç dêwigary poprzeczne i wyjmowaç, pozostawiajàc jeszcze dêwigary pod stykiem sklejek szalunkowych. 4) Kolejno przekr caç pozosta e dêwigary poprzeczne i wyjmowaç sklejki szalunkowe. 5) Zdjàç dêwigary wzd u ne. 6) Z o yç podpory, od àczyç trójnogi. Wszystkie elementy segregowaç i uk adaç w palety wymiarami. 10

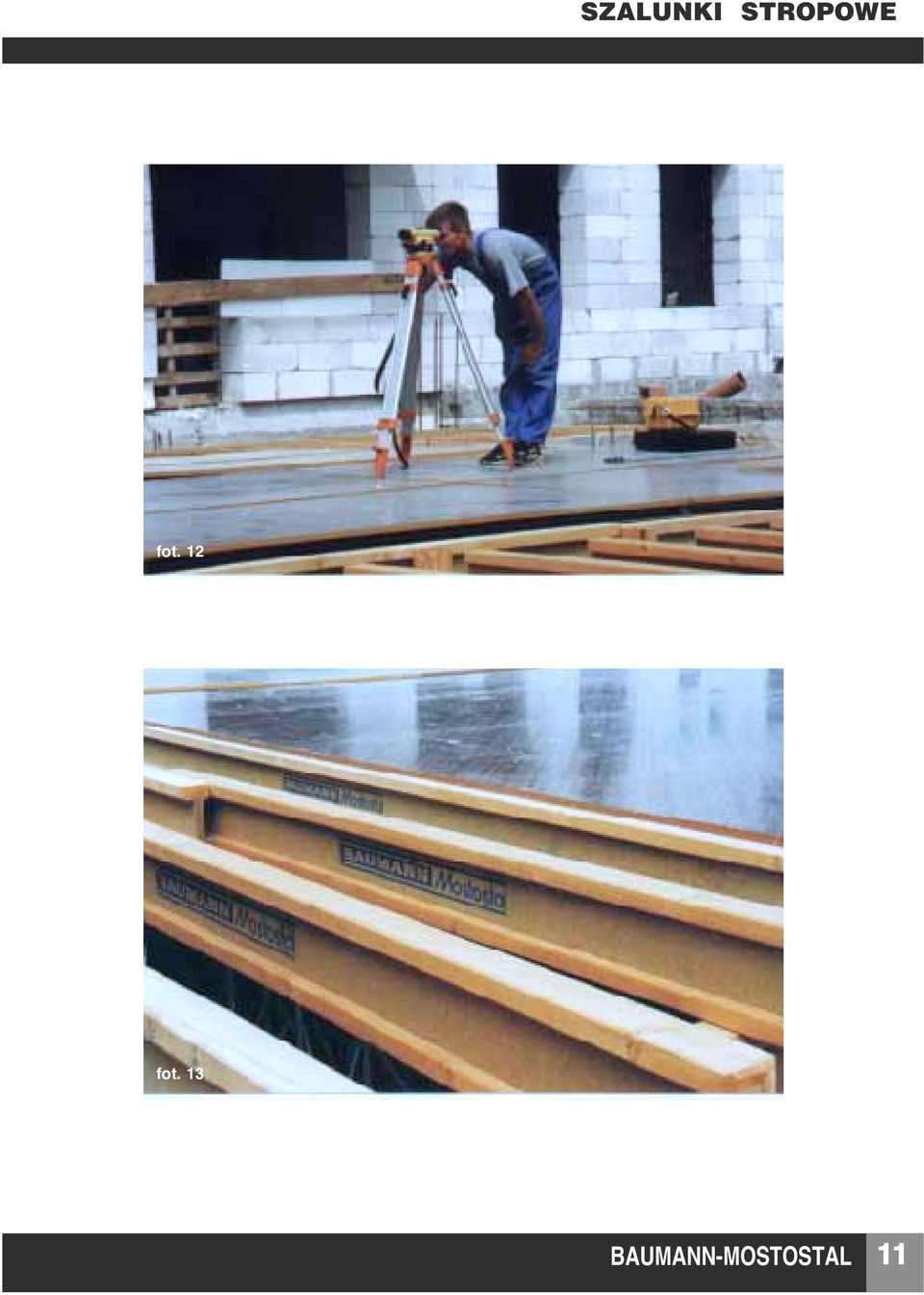

11 fot. 12 fot

12 Sp. z o.o Siedlce, Poland ul. Starzyƒskiego 1 tel. +48 (25) fax +48 (25) tel. kom rusztowania@baumann-mostostal.siedlce.com
