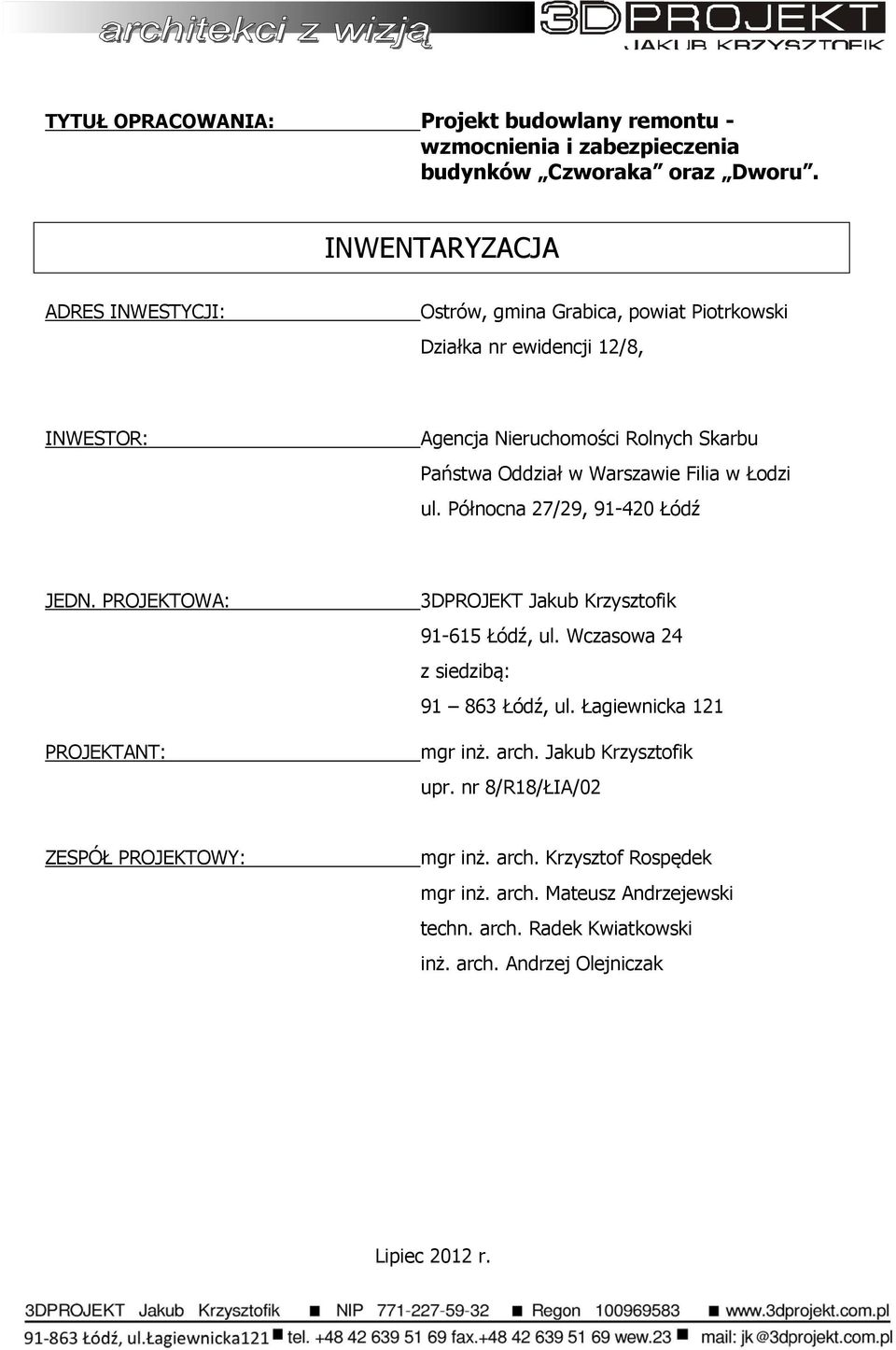

TYTUŁ OPRACOWANIA: Projekt budowlany remontu - wzmocnienia i zabezpieczenia budynków Czworaka oraz Dworu. INWENTARYZACJA

Wielkość: px

Rozpocząć pokaz od strony:

Download "TYTUŁ OPRACOWANIA: Projekt budowlany remontu - wzmocnienia i zabezpieczenia budynków Czworaka oraz Dworu. INWENTARYZACJA"

Krystian Staniszewski
8 lat temu
Przeglądów:

1 TYTUŁ OPRACOWANIA: Projekt budowlany remontu - wzmocnienia i zabezpieczenia budynków Czworaka oraz Dworu. INWENTARYZACJA ADRES INWESTYCJI: Ostrów, gmina Grabica, powiat Piotrkowski Działka nr ewidencji 12/8, INWESTOR: Agencja Nieruchomości Rolnych Skarbu Państwa Oddział w Warszawie Filia w Łodzi ul. Północna 27/29, Łódź JEDN. PROJEKTOWA: PROJEKTANT: 3DPROJEKT Jakub Krzysztofik Łódź, ul. Wczasowa 24 z siedzibą: Łódź, ul. Łagiewnicka 121 mgr inż. arch. Jakub Krzysztofik upr. nr 8/R18/ŁIA/02 ZESPÓŁ PROJEKTOWY: mgr inż. arch. Krzysztof Rospędek mgr inż. arch. Mateusz Andrzejewski techn. arch. Radek Kwiatkowski inż. arch. Andrzej Olejniczak Lipiec 2012 r.

Warszawie Filia w Łodzi ul. Północna 27/29, 91-420 Łódź JEDN. PROJEKTOWA: PROJEKTANT: 3DPROJEKT Jakub Krzysztofik 91-615 Łódź, ul.

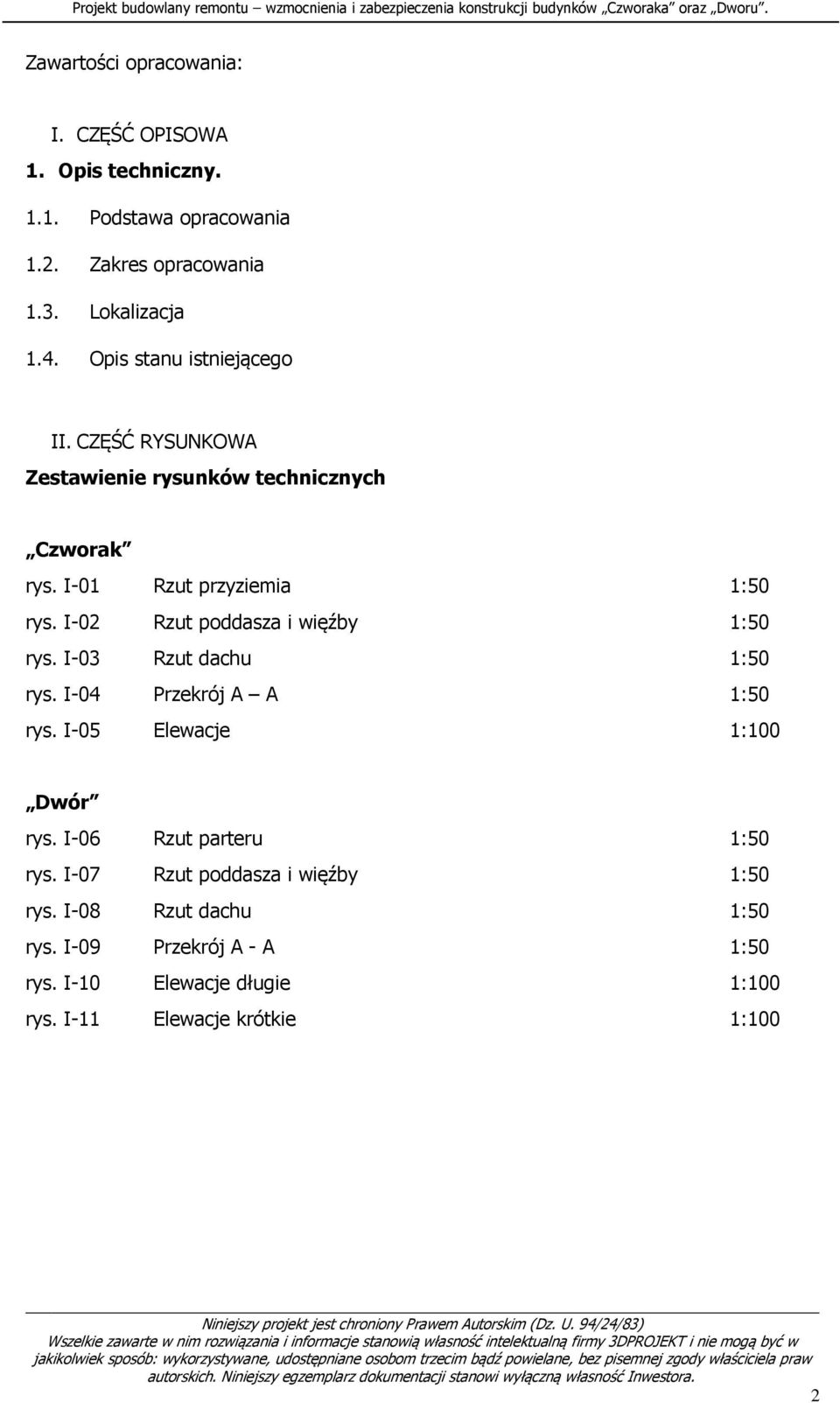

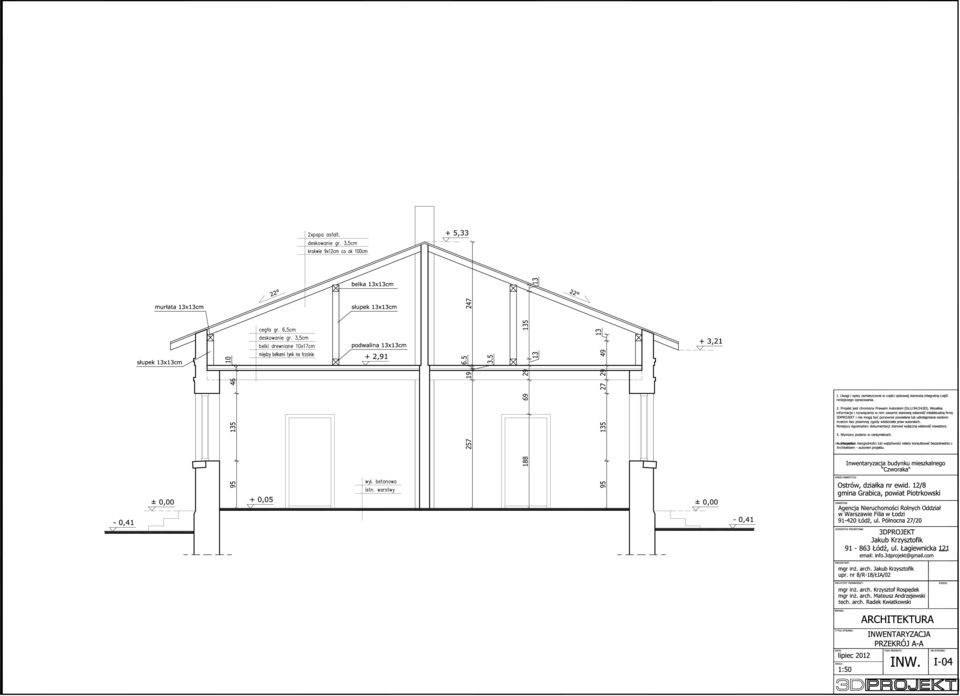

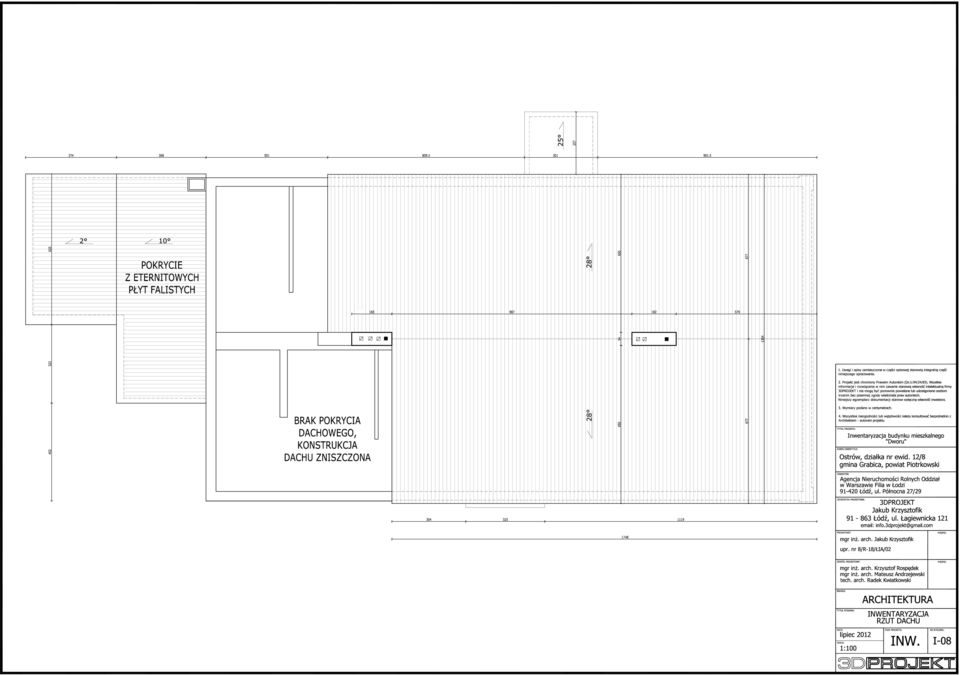

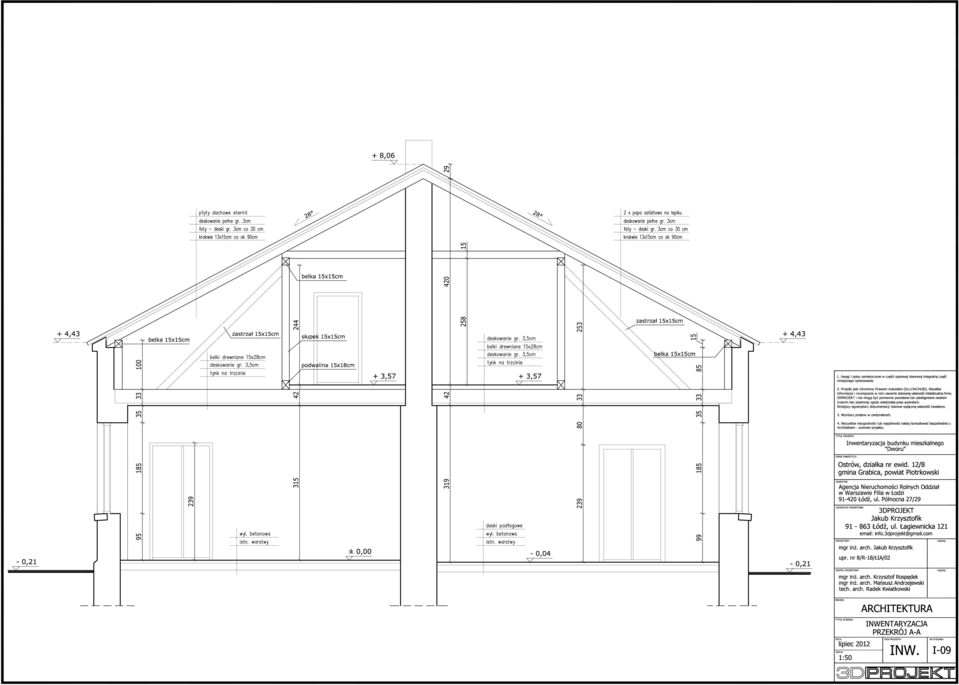

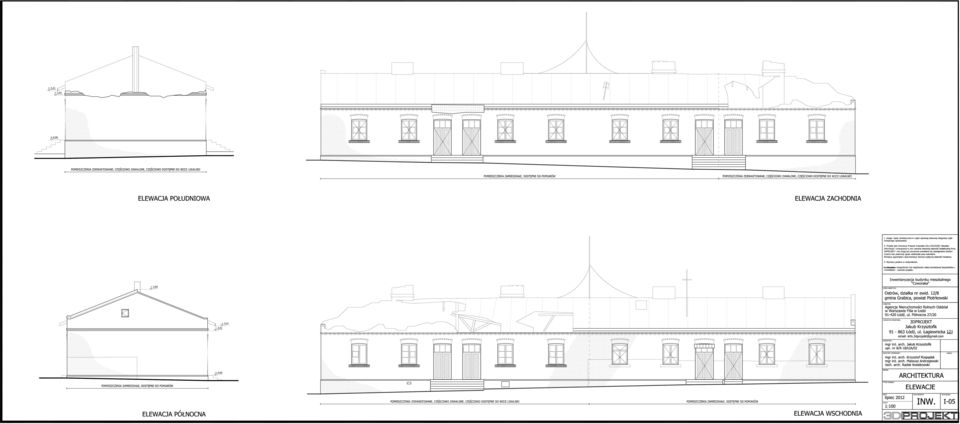

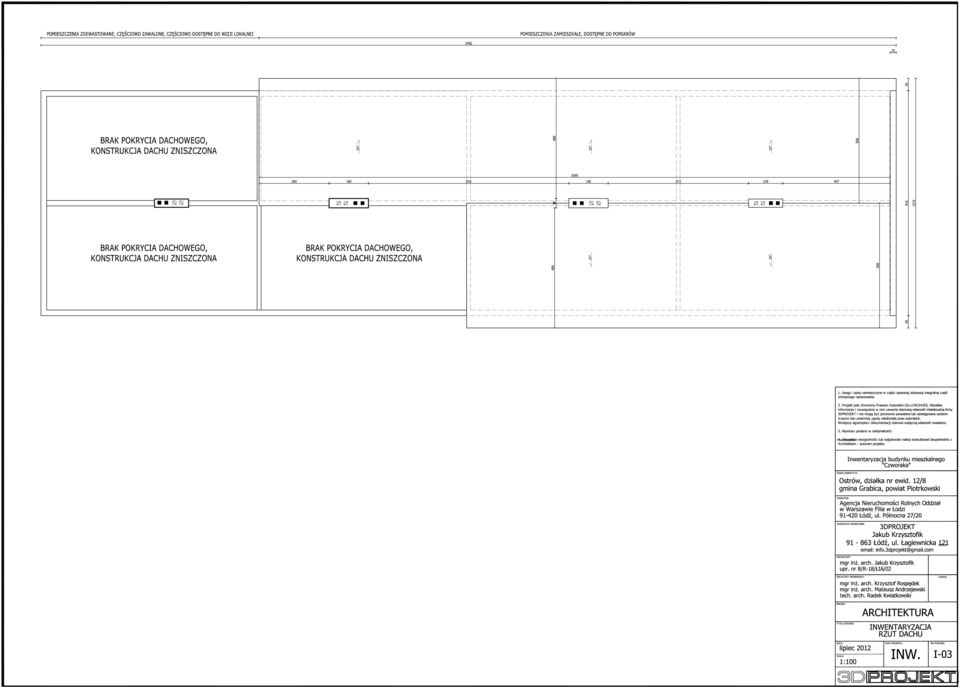

2 Projekt budowlany remontu wzmocnienia i zabezpieczenia konstrukcji budynków Czworaka oraz Dworu. Zawartości opracowania: I. CZĘŚĆ OPISOWA 1. Opis techniczny Podstawa opracowania 1.2. Zakres opracowania 1.3. Lokalizacja 1.4. Opis stanu istniejącego II. CZĘŚĆ RYSUNKOWA Zestawienie rysunków technicznych Czworak rys. I-01 Rzut przyziemia 1:50 rys. I-02 Rzut poddasza i więźby 1:50 rys. I-03 Rzut dachu 1:50 rys. I-04 Przekrój A A 1:50 rys. I-05 Elewacje 1:100 Dwór rys. I-06 Rzut parteru 1:50 rys. I-07 Rzut poddasza i więźby 1:50 rys. I-08 Rzut dachu 1:50 rys. I-09 Przekrój A - A 1:50 rys. I-10 Elewacje długie 1:100 rys. I-11 Elewacje krótkie 1:100 Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U. 94/24/83) Wszelkie zawarte w nim rozwiązania i informacje stanowią własność intelektualną firmy 3DPROJEKT i nie mogą być w jakikolwiek sposób: wykorzystywane, udostępniane osobom trzecim bądź powielane, bez pisemnej zgody właściciela praw autorskich. Niniejszy egzemplarz dokumentacji stanowi wyłączną własność Inwestora. 2

I-03 Rzut dachu 1:50 rys. I-04 Przekrój A A 1:50 rys. I-05 Elewacje 1:100 Dwór rys. I-06 Rzut parteru 1:50 rys. I-07 Rzut poddasza i więźby 1:50 rys. I-08 Rzut dachu 1:50 rys.

3 Projekt budowlany remontu wzmocnienia i zabezpieczenia konstrukcji budynków Czworaka oraz Dworu. I. CZEŚĆ OPISOWA 1. Opis techniczny 1.1. Podstawa opracowania Podstawą niniejszego opracowania jest umowa podpisana pomiędzy Inwestorem Agencją Nieruchomości Rolnych Oddział Terenowy w Warszawie Filia w Łodzi, ul. Północna nr 27/29 a firmą 3D PROJEKT Jakub Krzysztofik Zakres opracowania Zakres niniejszego projektu obejmuje inwentaryzację obiektów Dworu i Czworaka zrealizowaną na potrzeby projektu budowlanego remontu wzmocnienia i zabezpieczenia konstrukcji. Budynek Dworu wpisany jest do wojewódzkiej ewidencji zabytków nieruchomych. Budynek Czworaka został wykreślony z ww. ewidencji z powodu złego stanu technicznego Lokalizacja Budynki będące przedmiotem opracowania znajdują się na, będącej własnością Inwestora, działce o nr ewid. 12/8 w obrębie Ostrów, gmina Grabica, powiat Piotrkowski Opis stanu istniejącego Budynek Dworu Budynek jest wolonostąjący, jednokondygnacyjny z nieużytkowym poddaszem. Budynek jest niepodpiwniczony. Obiekt posiada funkcję mieszkalną w budynku znajdują się dwa lokale mieszkalne. Do części mieszkalnej dobudowane są dwa budynki gospodarcze. Brak jest konstrukcji i pokrycia dachu nad częścią budynku. Zachowana część więźby jest w złym stanie technicznym, miejscowo konstrukcji jest przegniła, zwraca uwagę nadmierne ugięcie elementów konstrukcyjnych. Dach pokryty jest eternitowymi płytami falistymi. Istniejące rozwiązania konstrukcyjno - materiałowe: - ściany zewnętrzne murowane z cegieł, o zróżnicowanej grubości, od 33cm do 62cm; - ściany wewnętrzne murowane z cegieł, o zróżnicowanej grubości, od 31cm do 74cm; Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U. 94/24/83) Wszelkie zawarte w nim rozwiązania i informacje stanowią własność intelektualną firmy 3DPROJEKT i nie mogą być w jakikolwiek sposób: wykorzystywane, udostępniane osobom trzecim bądź powielane, bez pisemnej zgody właściciela praw autorskich. Niniejszy egzemplarz dokumentacji stanowi wyłączną własność Inwestora. 3

4 Projekt budowlany remontu wzmocnienia i zabezpieczenia konstrukcji budynków Czworaka oraz Dworu. - ściany działowe murowane z cegieł, grubości 14cm, - powierzchnie ścian tynkowane; - stropy drewniane ze ślepym pułapem i polepą; - dach dwuspadowy w konstrukcji drewnianej, kryty eternitowymi płytami falistymi (połać zachodnia oraz pomieszczenia gospodarcze) oraz papą (połać wschodnia); - schody drewniane, zabiegowe; - drzwi - zewn. i wew. drewniane; - okna drewniane, skrzynkowe; Budynek wyposażony jest w: - instalację wentylacji grawitacyjnej i kanały dymowe, - instalację elektryczną, - poszczególne lokale ogrzewane są za pomocą pieców na węgiel Budynek Czworaka Budynek jest wolonostąjący, jednokondygnacyjny z nieużytkowym poddaszem. Budynek jest częściowo podpiwnicznony (płytkie piwnice w kuchniach). Obiekt posiada funkcję mieszkalną w budynku znajduje się 8 lokali mieszkalnych. Każdy z nich posiada niezależne wyjście na zewnątrz. Lokale posiadają identyczny układ funkcjonalny, każdy składa się z pokoju, przechodniej kuchni, spiżarni i przedsionka. W chwili obecnej zamieszkane są cztery lokale, pozostała część budynku ulega postępującej degradacji Konstrukcja dachu nad trzema lokalami jest zniszczona brak konstrukcji i pokrycia dachu dachu. Zachowana część więźby jest w złym stanie technicznym, część konstrukcji jest przegniła, zwraca uwagę nadmierne ugięcie elementów konstrukcyjnych. Pokrycie dachu papą mocowaną mechanicznie do deskowania. Istniejące rozwiązania konstrukcyjno- materiałowe: - ściany zewnętrzne murowane z cegieł, o grubości 48cm; - ściany wewnętrzne murowane z cegieł, o zróżnicowanej grubości, od 14cm do 22cm; - powierzchnie ścian tynkowane; - stropy drewniane, wykładane na poddaszu cegłą gr. 6,5cm - dach dwuspadowy w konstrukcji drewnianej, kryty papą; - schody drewniane, proste; - drzwi - zewn. i wew. drewniane; - okna drewniane, skrzynkowe; Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U. 94/24/83) Wszelkie zawarte w nim rozwiązania i informacje stanowią własność intelektualną firmy 3DPROJEKT i nie mogą być w jakikolwiek sposób: wykorzystywane, udostępniane osobom trzecim bądź powielane, bez pisemnej zgody właściciela praw autorskich. Niniejszy egzemplarz dokumentacji stanowi wyłączną własność Inwestora. 4

płytami falistymi (połać zachodnia oraz pomieszczenia gospodarcze) oraz papą (połać wschodnia); - schody drewniane, zabiegowe; - drzwi - zewn. i wew.

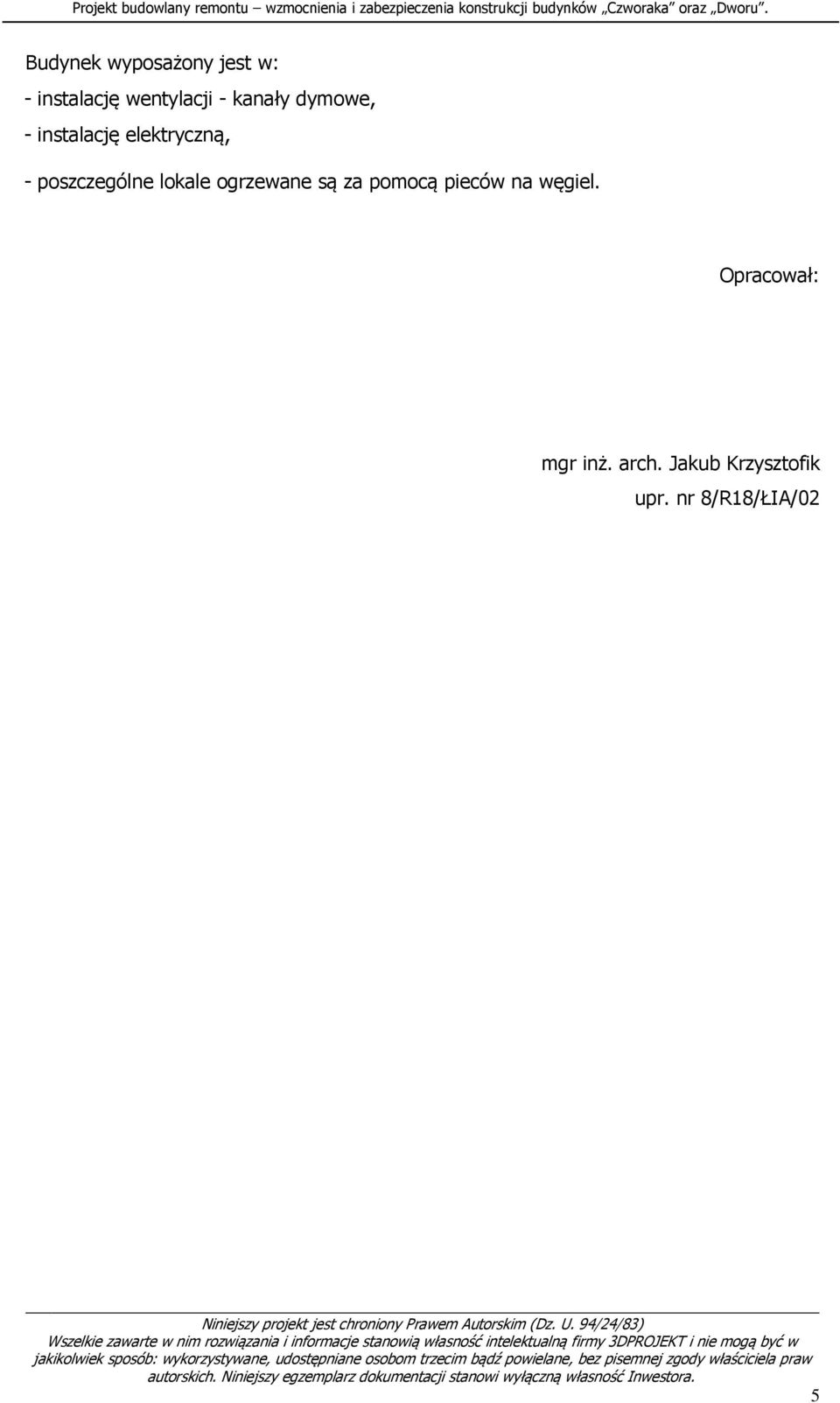

5 Projekt budowlany remontu wzmocnienia i zabezpieczenia konstrukcji budynków Czworaka oraz Dworu. Budynek wyposażony jest w: - instalację wentylacji - kanały dymowe, - instalację elektryczną, - poszczególne lokale ogrzewane są za pomocą pieców na węgiel. Opracował: mgr inż. arch. Jakub Krzysztofik upr. nr 8/R18/ŁIA/02 Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U. 94/24/83) Wszelkie zawarte w nim rozwiązania i informacje stanowią własność intelektualną firmy 3DPROJEKT i nie mogą być w jakikolwiek sposób: wykorzystywane, udostępniane osobom trzecim bądź powielane, bez pisemnej zgody właściciela praw autorskich. Niniejszy egzemplarz dokumentacji stanowi wyłączną własność Inwestora. 5

Opracował: mgr inż. arch. Jakub Krzysztofik upr. nr 8/R18/ŁIA/02 Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U.

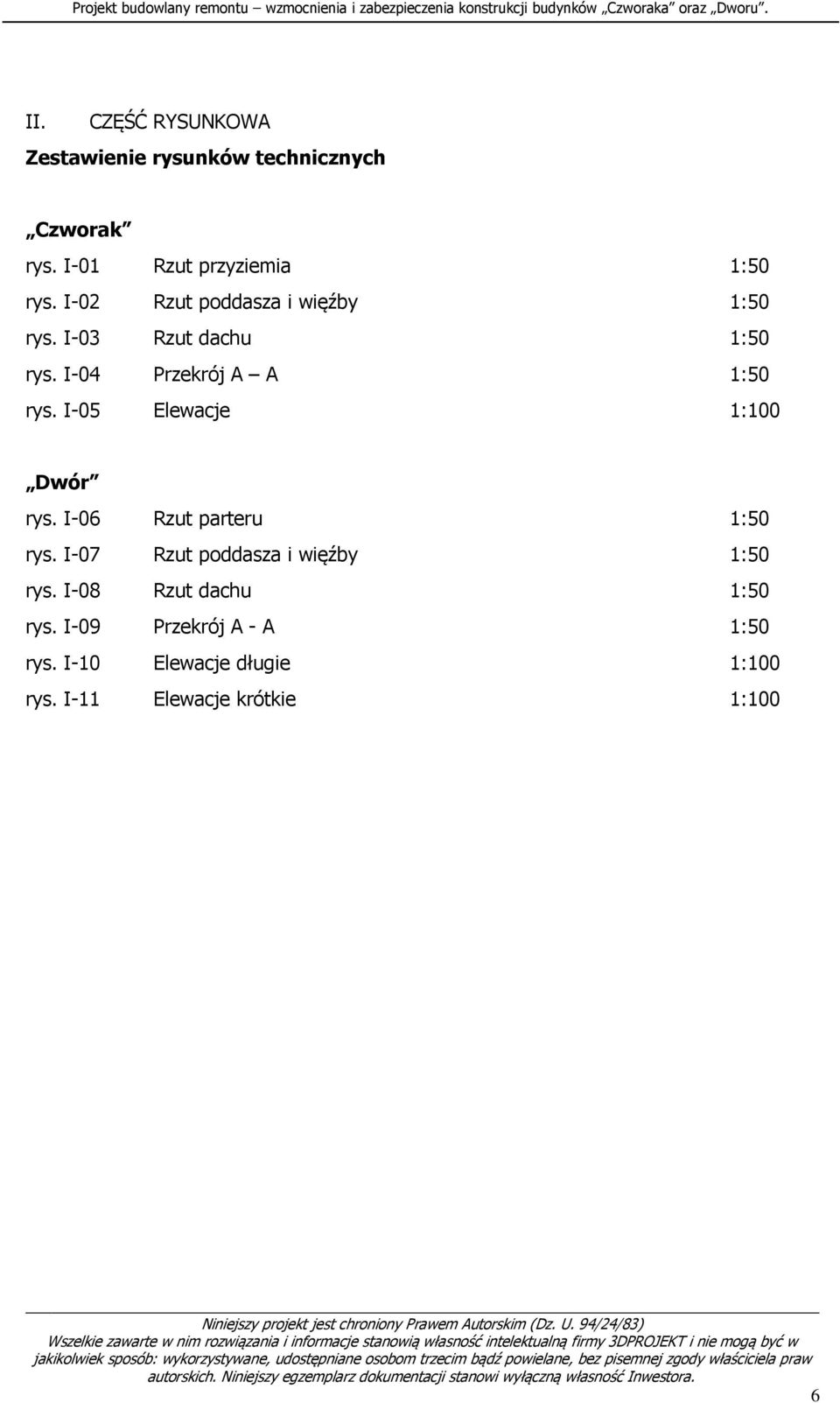

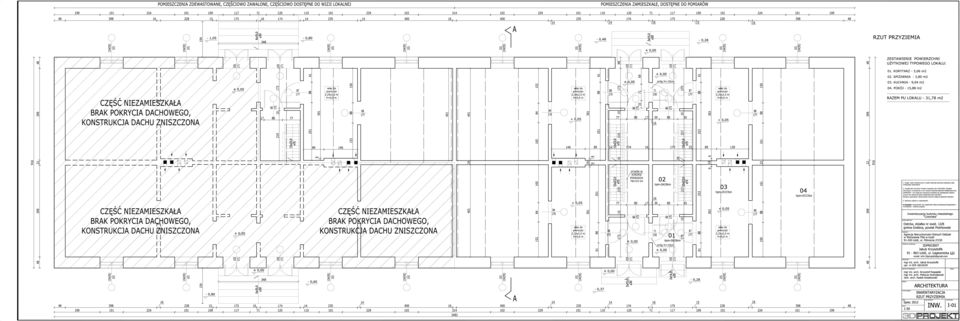

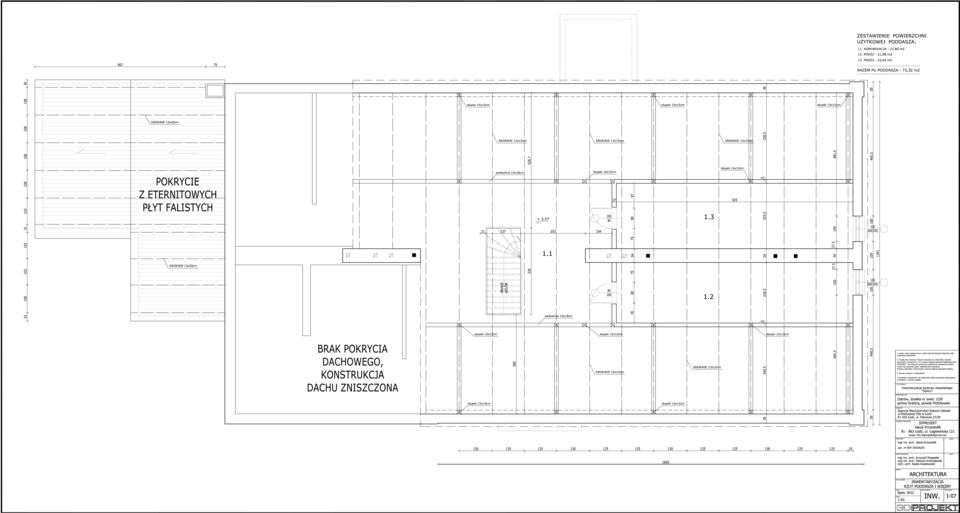

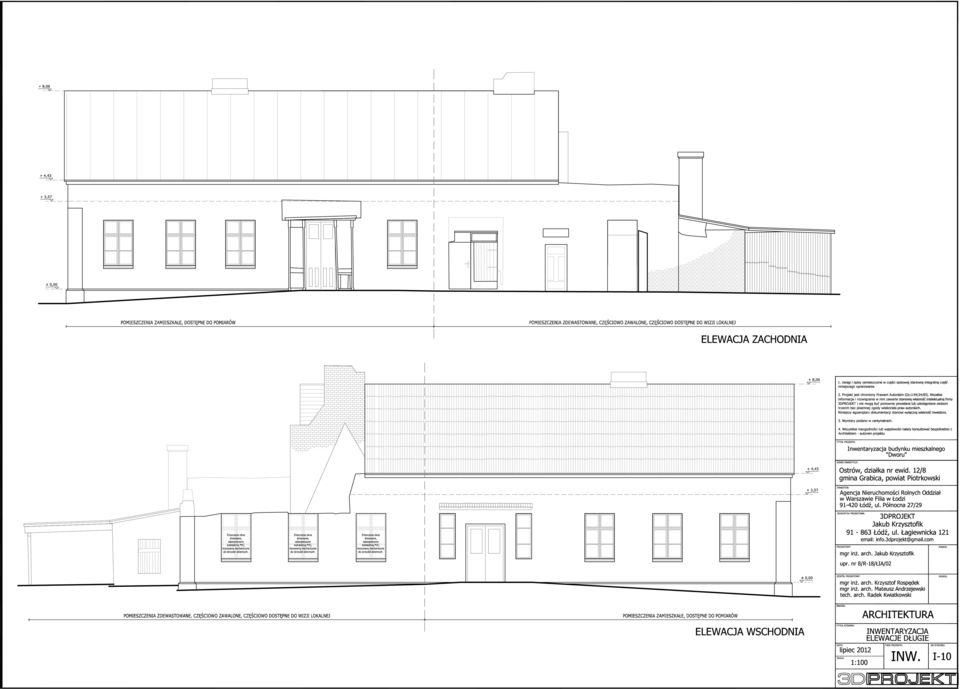

6 Projekt budowlany remontu wzmocnienia i zabezpieczenia konstrukcji budynków Czworaka oraz Dworu. II. CZĘŚĆ RYSUNKOWA Zestawienie rysunków technicznych Czworak rys. I-01 Rzut przyziemia 1:50 rys. I-02 Rzut poddasza i więźby 1:50 rys. I-03 Rzut dachu 1:50 rys. I-04 Przekrój A A 1:50 rys. I-05 Elewacje 1:100 Dwór rys. I-06 Rzut parteru 1:50 rys. I-07 Rzut poddasza i więźby 1:50 rys. I-08 Rzut dachu 1:50 rys. I-09 Przekrój A - A 1:50 rys. I-10 Elewacje długie 1:100 rys. I-11 Elewacje krótkie 1:100 Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U. 94/24/83) Wszelkie zawarte w nim rozwiązania i informacje stanowią własność intelektualną firmy 3DPROJEKT i nie mogą być w jakikolwiek sposób: wykorzystywane, udostępniane osobom trzecim bądź powielane, bez pisemnej zgody właściciela praw autorskich. Niniejszy egzemplarz dokumentacji stanowi wyłączną własność Inwestora. 6

I-08 Rzut dachu 1:50 rys. I-09 Przekrój A - A 1:50 rys. I-10 Elewacje długie 1:100 rys. I-11 Elewacje krótkie 1:100 Niniejszy projekt jest chroniony Prawem Autorskim (Dz. U.
