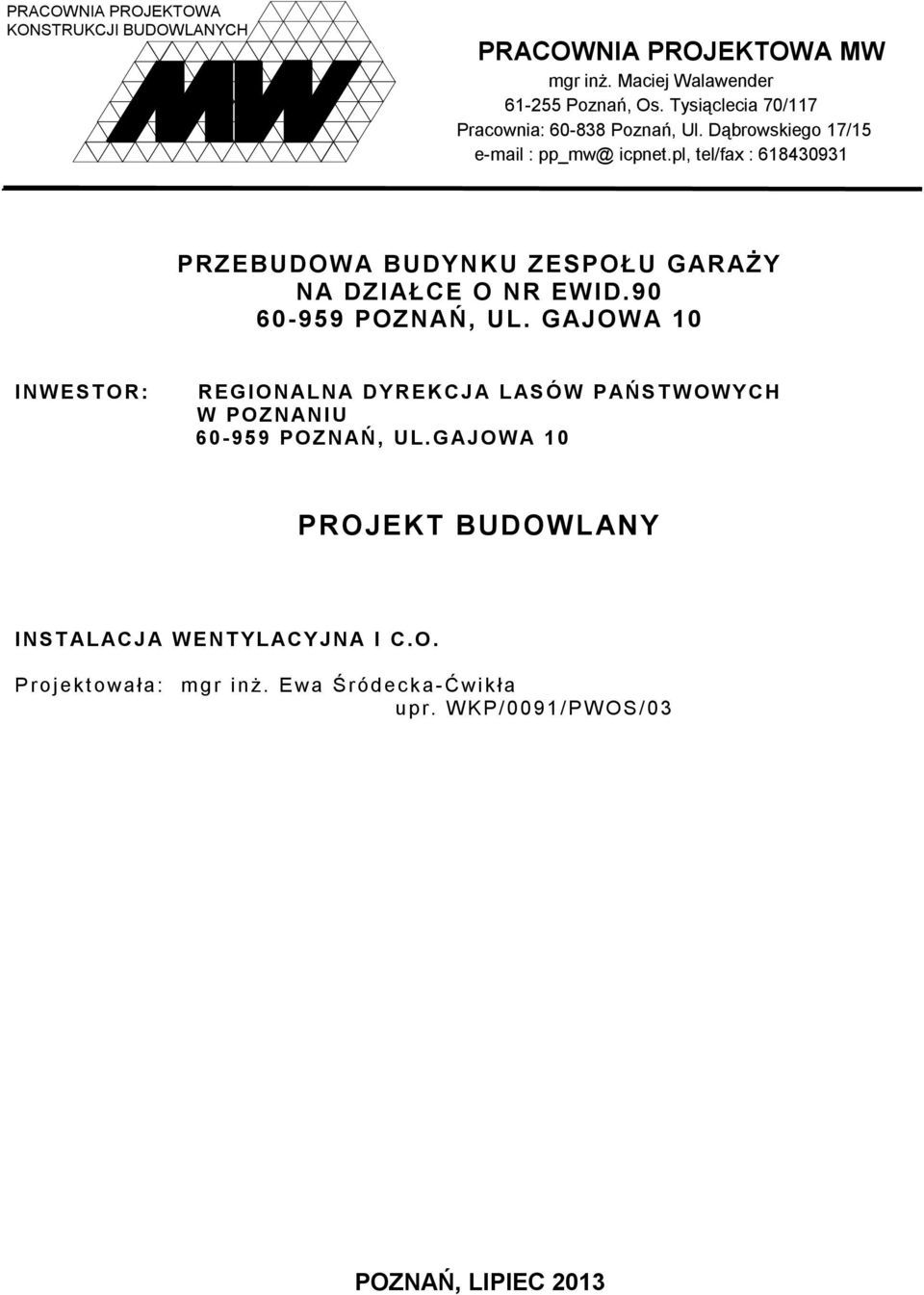

1 PRACOWNIA PROJEKTOWA KONSTRUKCJI BUDOWLANYCH PRACOWNIA PROJEKTOWA MW mgr inż. Maciej Walawender Poznań, Os. Tysiąclecia 70/117 Pracownia: Poznań, Ul. Dąbrowskiego 17/15 pp_mw@ icpnet.pl, tel/fax : PRZEBUDOWA BUDYNKU ZESPOŁU GARAŻY NA DZ IAŁCE O NR EWID POZNAŃ, UL. GAJOWA 10 I NWEST O R: REG IO NAL NA DYREKCJ A L ASÓW PAŃST WO WYCH W PO Z NANI U PO Z NAŃ, UL. G AJO WA 10 PROJEKT BUDOWLANY I NST AL ACJ A WENT YL ACYJN A I C.O. Proj ektowała: m gr i nż. Ewa Śródecka-Ćwi kła upr. W KP/ 0091/ PW OS/03 POZNAŃ, LIPIEC 2013

2

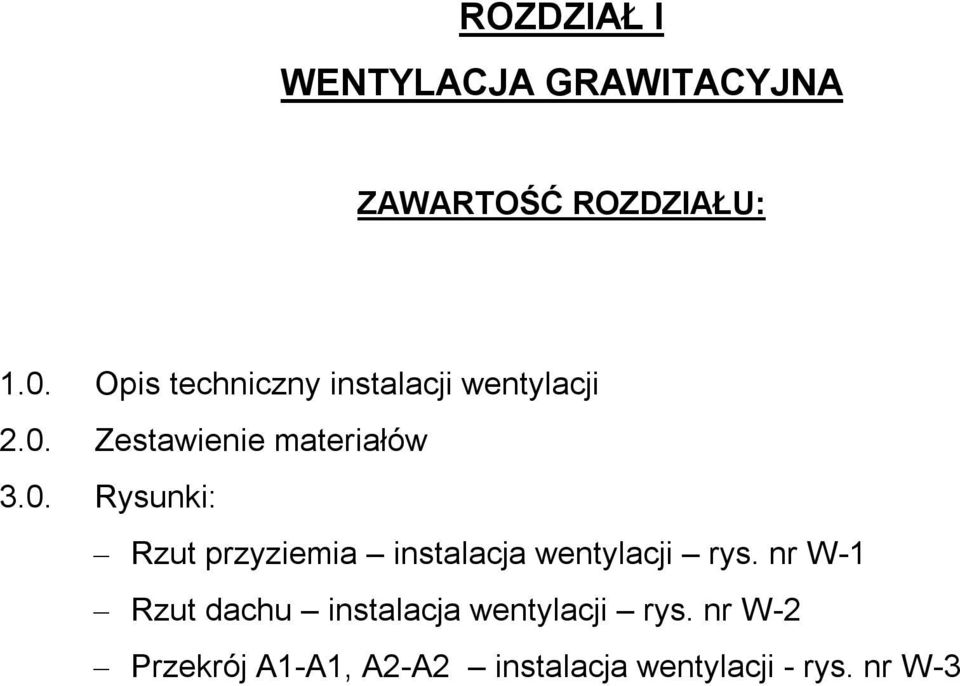

3 ROZDZIAŁ I WENTYLACJA GRAWITACYJNA ZAWARTOŚĆ ROZDZIAŁU: 1.0. Opis techniczny instalacji wentylacji 2.0. Zestawienie materiałów 3.0. Rysunki: Rzut przyziemia instalacja wentylacji rys. nr W-1 Rzut dachu instalacja wentylacji rys. nr W-2 Przekrój A1-A1, A2-A2 instalacja wentylacji - rys. nr W-3

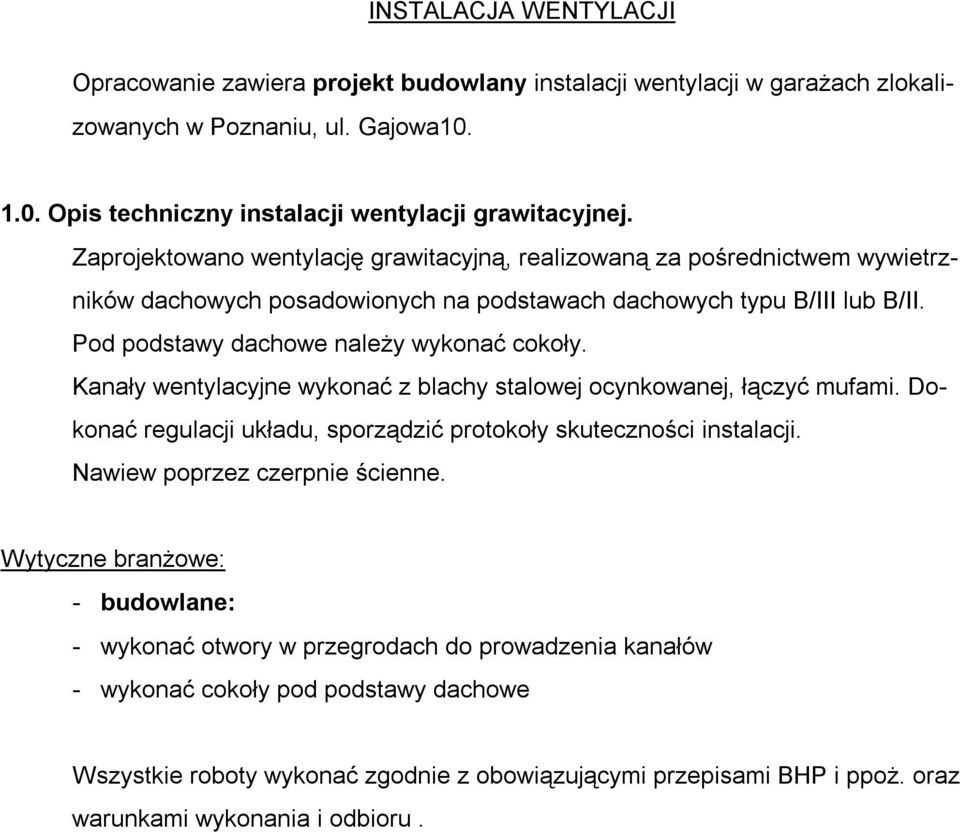

4 INSTALACJA WENTYLACJI Opracowanie zawiera projekt budowlany instalacji wentylacji w garażach zlokalizowanych w Poznaniu, ul. Gajowa Opis techniczny instalacji wentylacji grawitacyjnej. Zaprojektowano wentylację grawitacyjną, realizowaną za pośrednictwem wywietrzników dachowych posadowionych na podstawach dachowych typu B/III lub B/II. Pod podstawy dachowe należy wykonać cokoły. Kanały wentylacyjne wykonać z blachy stalowej ocynkowanej, łączyć mufami. Dokonać regulacji układu, sporządzić protokoły skuteczności instalacji. Nawiew poprzez czerpnie ścienne. Wytyczne branżowe: - budowlane: - wykonać otwory w przegrodach do prowadzenia kanałów - wykonać cokoły pod podstawy dachowe Wszystkie roboty wykonać zgodnie z obowiązującymi przepisami BHP i ppoż. oraz warunkami wykonania i odbioru.

5 2.0. Zestawienie materiałów Nazwa: G Typ: Wyrzutowy Opis: grawitacja Sys. N r Szt. Typ Nazwa Wymiary Pow. [m2] Pow. całk. [m2] G 1 1 WC Wywietrzak cylindryczny = = = = D1 L1 H L ocynk Karpol G 2 1 PDO Podstawa dachowa D1 l A H L = = = = = 500 ocynk Karpol G 3 1 ATE Symetryczny trójnik d1 d3 l stopni = = = 260 ocynk 0,26 0,26 Ogólne G 4 1 DFA Zaślepka żeńska d1 = 160 ocynk 0,04 0,04 Ogólne G 5 1 MFA Złączka mufowa d1 = 160 ocynk 0,05 0,05 Ogólne G 6 1 CD1*+DA Anemostat okrągły D = 160 stal Ogólne G 7 2 WC Wywietrzak cylindryczny = = = = D1 L1 H L ocynk Karpol G 8 2 PDO Podstawa dachowa D1 l A H L = = = = = 500 ocynk Karpol G 9 2 ATE Symetryczny trójnik d1 d3 l stopni = = = 215 ocynk 0,17 0,35 Ogólne G 10 2 DFA Zaślepka żeńska d1 = 125 ocynk 0,03 0,06 Ogólne G 11 2 MFA Złączka mufowa d1 = 125 ocynk 0,04 0,07 Ogólne G 12 2 CD1*+DA Anemostat okrągły D = 125 stal Ogólne Materiał Producent

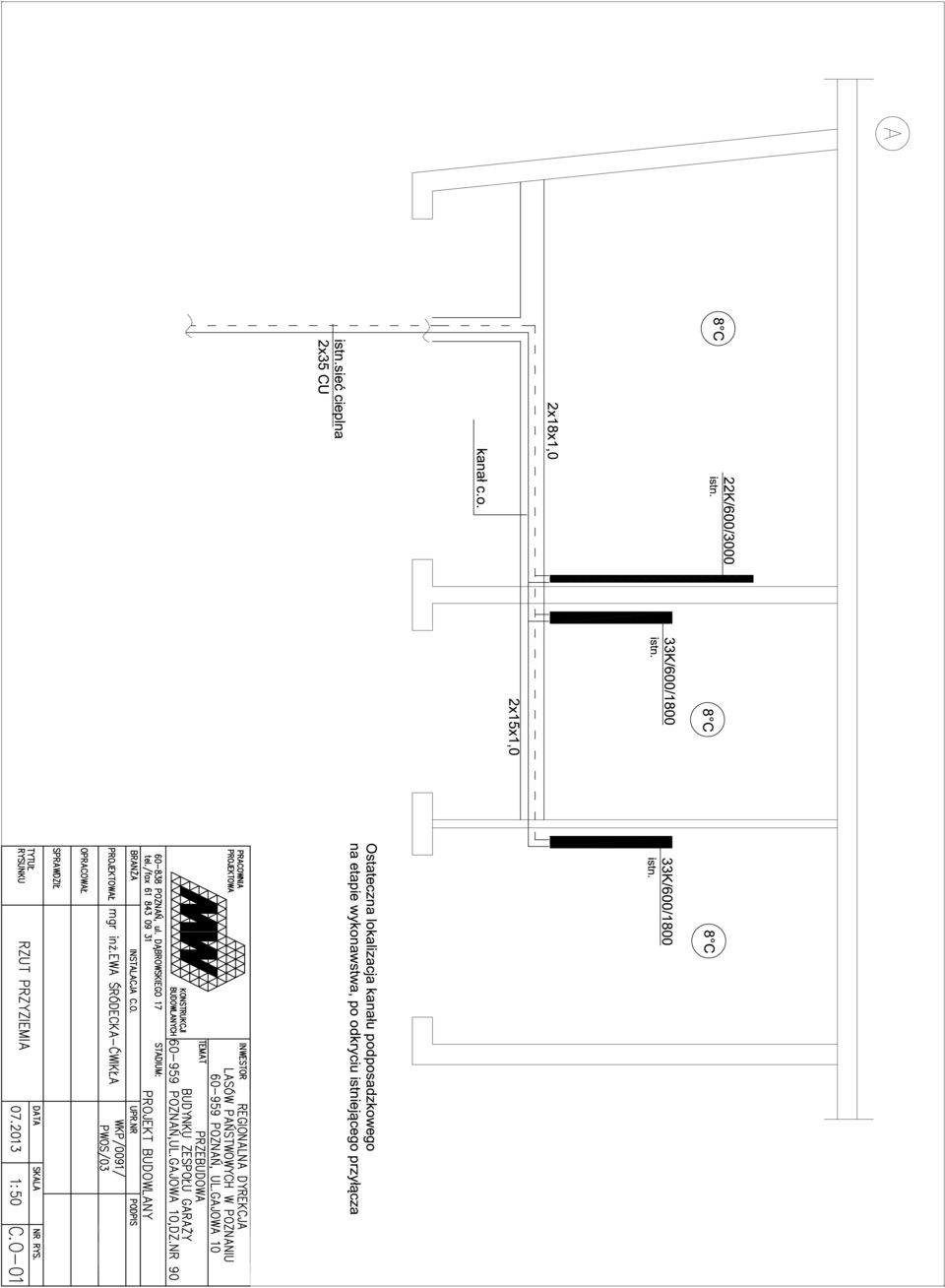

6 ROZDZIAŁ II INSTALACJA CENTRALNEGO OGRZEWANIA ZAWARTOŚĆ OPRACOWANIA: 1.0. Opis techniczny instalacji centralnego ogrzewania Zapotrzebowanie ciepła Obliczenia Zestawienie materiałów instalacji centralnego ogrzewania Rysunki: Rzut przyziemia instalacja c.o. rys. nr CO-1 Rozwinięcie instalacji c.o. rys. nr CO-2

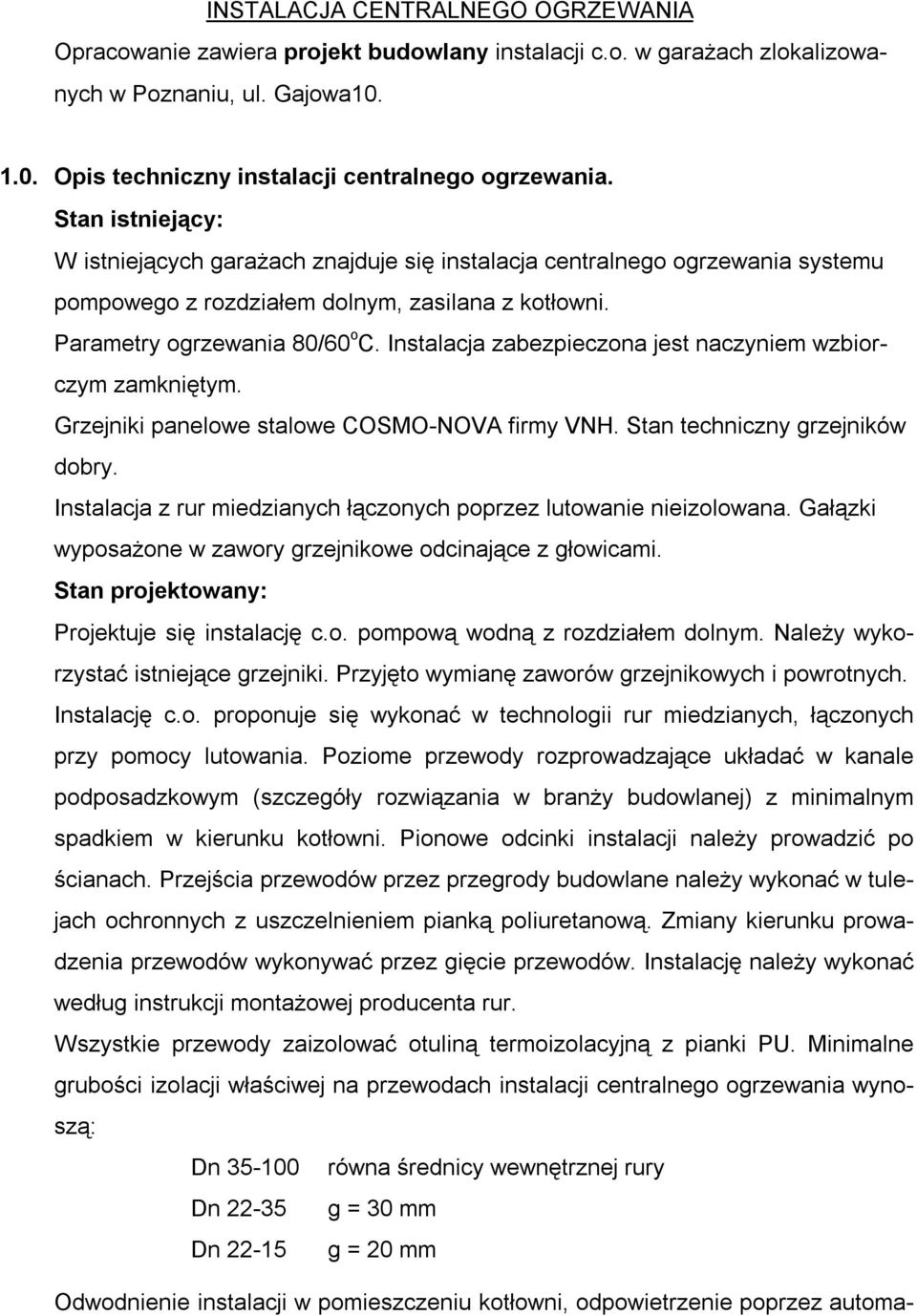

7 INSTALACJA CENTRALNEGO OGRZEWANIA Opracowanie zawiera projekt budowlany instalacji c.o. w garażach zlokalizowanych w Poznaniu, ul. Gajowa Opis techniczny instalacji centralnego ogrzewania. Stan istniejący: W istniejących garażach znajduje się instalacja centralnego ogrzewania systemu pompowego z rozdziałem dolnym, zasilana z kotłowni. Parametry ogrzewania 80/60 o C. Instalacja zabezpieczona jest naczyniem wzbiorczym zamkniętym. Grzejniki panelowe stalowe COSMO-NOVA firmy VNH. Stan techniczny grzejników dobry. Instalacja z rur miedzianych łączonych poprzez lutowanie nieizolowana. Gałązki wyposażone w zawory grzejnikowe odcinające z głowicami. Stan projektowany: Projektuje się instalację c.o. pompową wodną z rozdziałem dolnym. Należy wykorzystać istniejące grzejniki. Przyjęto wymianę zaworów grzejnikowych i powrotnych. Instalację c.o. proponuje się wykonać w technologii rur miedzianych, łączonych przy pomocy lutowania. Poziome przewody rozprowadzające układać w kanale podposadzkowym (szczegóły rozwiązania w branży budowlanej) z minimalnym spadkiem w kierunku kotłowni. Pionowe odcinki instalacji należy prowadzić po ścianach. Przejścia przewodów przez przegrody budowlane należy wykonać w tulejach ochronnych z uszczelnieniem pianką poliuretanową. Zmiany kierunku prowadzenia przewodów wykonywać przez gięcie przewodów. Instalację należy wykonać według instrukcji montażowej producenta rur. Wszystkie przewody zaizolować otuliną termoizolacyjną z pianki PU. Minimalne grubości izolacji właściwej na przewodach instalacji centralnego ogrzewania wynoszą: Dn równa średnicy wewnętrznej rury Dn g = 30 mm Dn g = 20 mm Odwodnienie instalacji w pomieszczeniu kotłowni, odpowietrzenie poprzez automa-

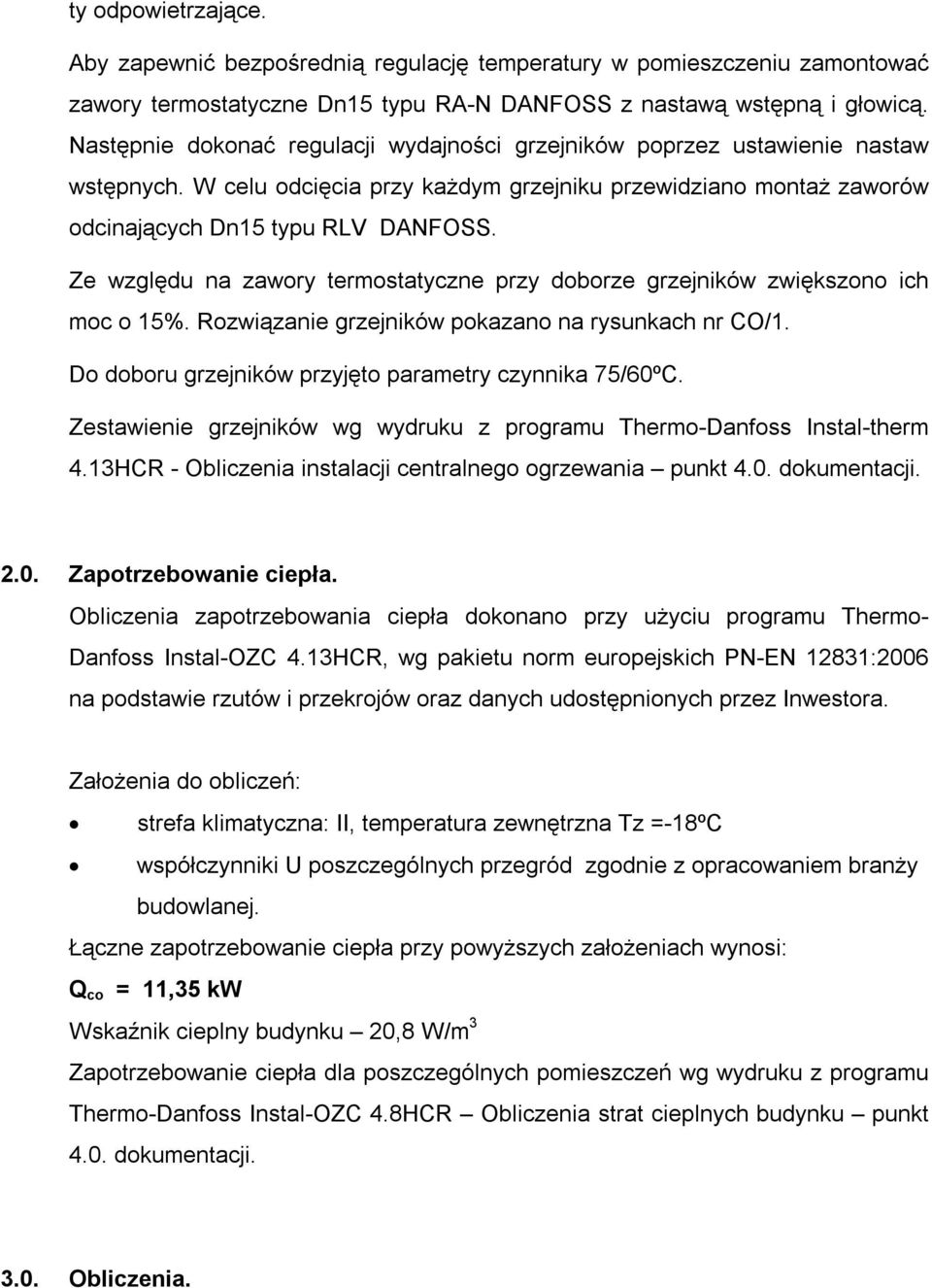

8 ty odpowietrzające. Aby zapewnić bezpośrednią regulację temperatury w pomieszczeniu zamontować zawory termostatyczne Dn15 typu RA-N DANFOSS z nastawą wstępną i głowicą. Następnie dokonać regulacji wydajności grzejników poprzez ustawienie nastaw wstępnych. W celu odcięcia przy każdym grzejniku przewidziano montaż zaworów odcinających Dn15 typu RLV DANFOSS. Ze względu na zawory termostatyczne przy doborze grzejników zwiększono ich moc o 15%. Rozwiązanie grzejników pokazano na rysunkach nr CO/1. Do doboru grzejników przyjęto parametry czynnika 75/60ºC. Zestawienie grzejników wg wydruku z programu Thermo-Danfoss Instal-therm 4.13HCR - Obliczenia instalacji centralnego ogrzewania punkt 4.0. dokumentacji Zapotrzebowanie ciepła. Obliczenia zapotrzebowania ciepła dokonano przy użyciu programu Thermo- Danfoss Instal-OZC 4.13HCR, wg pakietu norm europejskich PN-EN 12831:2006 na podstawie rzutów i przekrojów oraz danych udostępnionych przez Inwestora. Założenia do obliczeń: strefa klimatyczna: II, temperatura zewnętrzna Tz =-18ºC współczynniki U poszczególnych przegród zgodnie z opracowaniem branży budowlanej. Łączne zapotrzebowanie ciepła przy powyższych założeniach wynosi: Q co = 11,35 kw Wskaźnik cieplny budynku 20,8 W/m 3 Zapotrzebowanie ciepła dla poszczególnych pomieszczeń wg wydruku z programu Thermo-Danfoss Instal-OZC 4.8HCR Obliczenia strat cieplnych budynku punkt 4.0. dokumentacji Obliczenia.

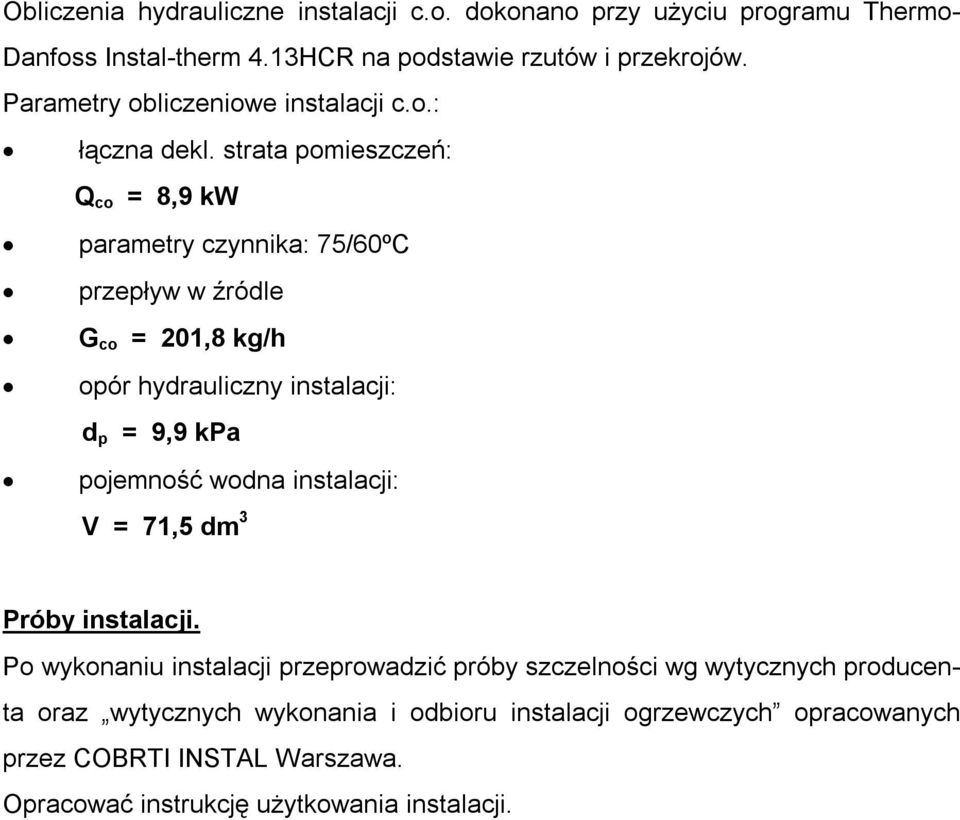

9 Obliczenia hydrauliczne instalacji c.o. dokonano przy użyciu programu Thermo- Danfoss Instal-therm 4.13HCR na podstawie rzutów i przekrojów. Parametry obliczeniowe instalacji c.o.: łączna dekl. strata pomieszczeń: Q co = 8,9 kw parametry czynnika: 75/60ºC przepływ w źródle G co = 201,8 kg/h opór hydrauliczny instalacji: d p = 9,9 kpa pojemność wodna instalacji: V = 71,5 dm 3 Próby instalacji. Po wykonaniu instalacji przeprowadzić próby szczelności wg wytycznych producenta oraz wytycznych wykonania i odbioru instalacji ogrzewczych opracowanych przez COBRTI INSTAL Warszawa. Opracować instrukcję użytkowania instalacji.

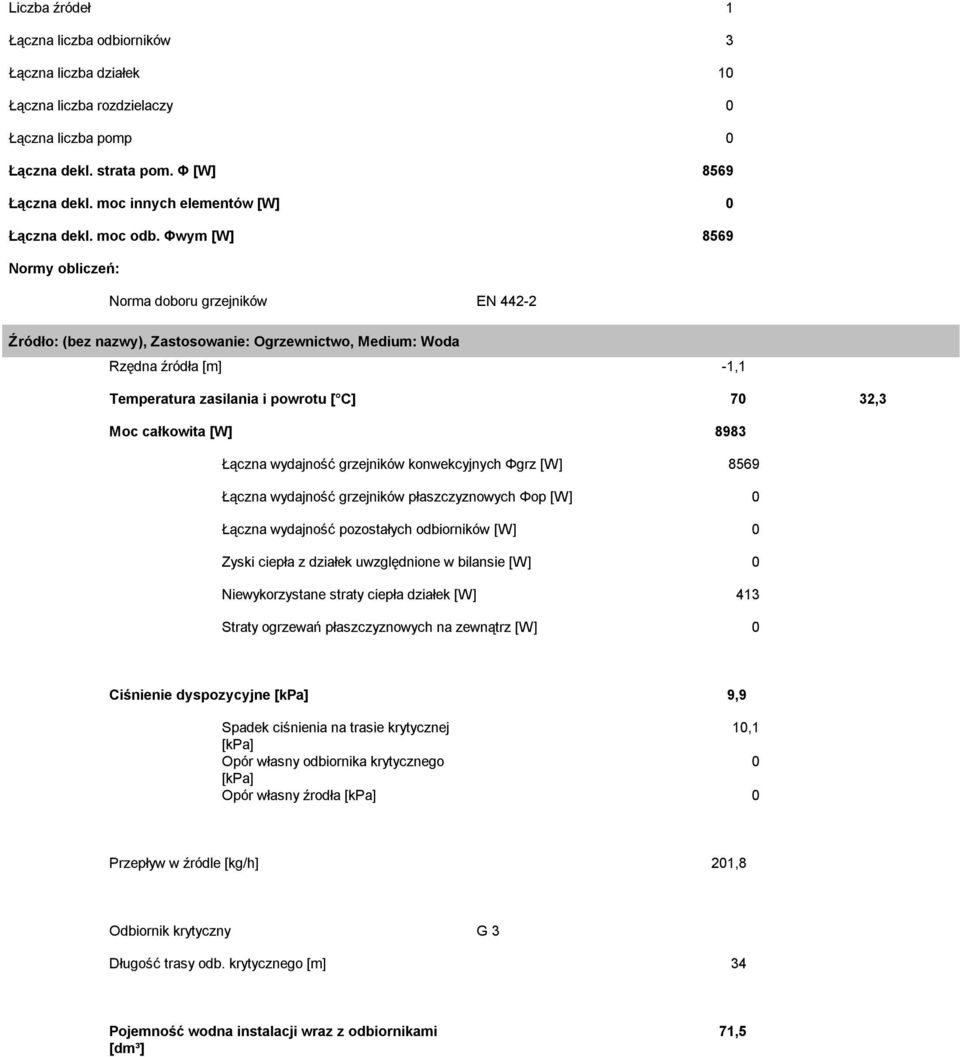

10 Liczba źródeł 1 Łączna liczba odbiorników 3 Łączna liczba działek 10 Łączna liczba rozdzielaczy 0 Łączna liczba pomp 0 Łączna dekl. strata pom. Φ [W] 8569 Łączna dekl. moc innych elementów [W] 0 Łączna dekl. moc odb. Φwym [W] 8569 Normy obliczeń: Norma doboru grzejników EN Źródło: (bez nazwy), Zastosowanie: Ogrzewnictwo, Medium: Woda Rzędna źródła [m] -1,1 Temperatura zasilania i powrotu [ C] 70 32,3 Moc całkowita [W] 8983 Łączna wydajność grzejników konwekcyjnych Φgrz [W] 8569 Łączna wydajność grzejników płaszczyznowych Φop [W] 0 Łączna wydajność pozostałych odbiorników [W] 0 Zyski ciepła z działek uwzględnione w bilansie [W] 0 Niewykorzystane straty ciepła działek [W] 413 Straty ogrzewań płaszczyznowych na zewnątrz [W] 0 Ciśnienie dyspozycyjne [kpa] 9,9 Spadek ciśnienia na trasie krytycznej 10,1 [kpa] Opór własny odbiornika krytycznego 0 [kpa] Opór własny źrodła [kpa] 0 Przepływ w źródle [kg/h] 201,8 Odbiornik krytyczny G 3 Długość trasy odb. krytycznego [m] 34 Pojemność wodna instalacji wraz z odbiornikami [dm³] 71,5

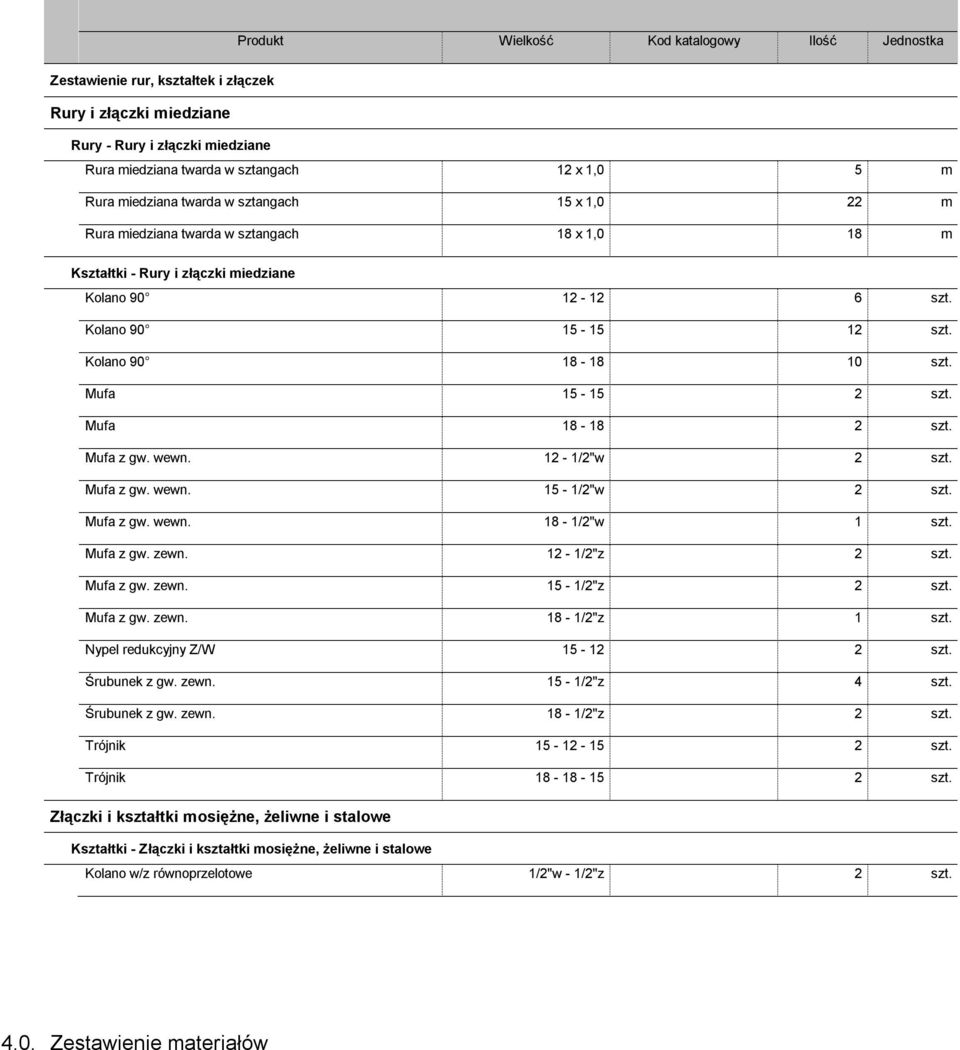

11 Produkt Wielkość Kod katalogowy Ilość Jednostka Zestawienie rur, kształtek i złączek Rury i złączki miedziane Rury - Rury i złączki miedziane Rura miedziana twarda w sztangach 12 x 1,0 5 m Rura miedziana twarda w sztangach 15 x 1,0 22 m Rura miedziana twarda w sztangach 18 x 1,0 18 m Kształtki - Rury i złączki miedziane Kolano szt. Kolano szt. Kolano szt. Mufa szt. Mufa szt. Mufa z gw. wewn. 12-1/2"w 2 szt. Mufa z gw. wewn. 15-1/2"w 2 szt. Mufa z gw. wewn. 18-1/2"w 1 szt. Mufa z gw. zewn. 12-1/2"z 2 szt. Mufa z gw. zewn. 15-1/2"z 2 szt. Mufa z gw. zewn. 18-1/2"z 1 szt. Nypel redukcyjny Z/W szt. Śrubunek z gw. zewn. 15-1/2"z 4 szt. Śrubunek z gw. zewn. 18-1/2"z 2 szt. Trójnik szt. Trójnik szt. Złączki i kształtki mosiężne, żeliwne i stalowe Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe Kolano w/z równoprzelotowe 1/2"w - 1/2"z 2 szt Zestawienie materiałów

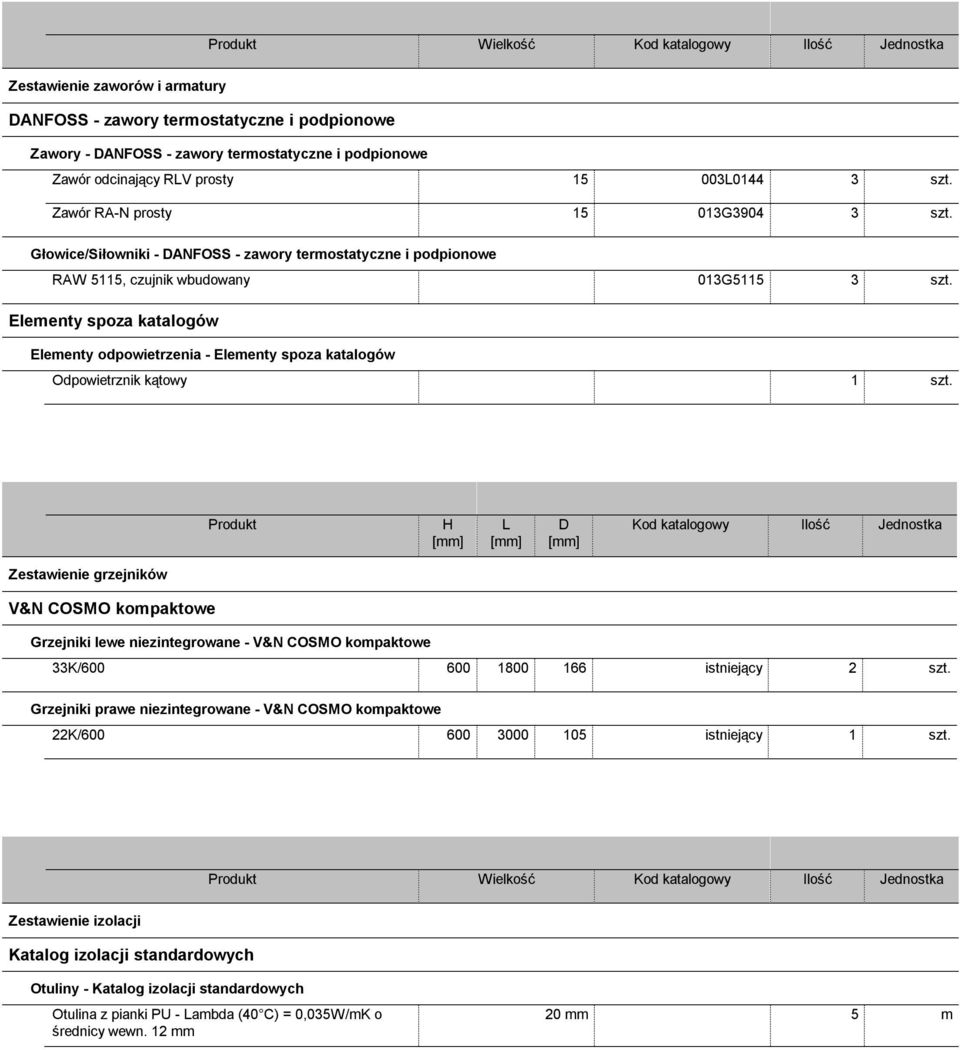

12 Produkt Wielkość Kod katalogowy Ilość Jednostka Zestawienie zaworów i armatury DANFOSS - zawory termostatyczne i podpionowe Zawory - DANFOSS - zawory termostatyczne i podpionowe Zawór odcinający RLV prosty L szt. Zawór RA-N prosty G szt. Głowice/Siłowniki - DANFOSS - zawory termostatyczne i podpionowe RAW 5115, czujnik wbudowany 013G szt. Elementy spoza katalogów Elementy odpowietrzenia - Elementy spoza katalogów Odpowietrznik kątowy 1 szt. Produkt H [mm] L [mm] D [mm] Kod katalogowy Ilość Jednostka Zestawienie grzejników V&N COSMO kompaktowe Grzejniki lewe niezintegrowane - V&N COSMO kompaktowe 33K/ istniejący 2 szt. Grzejniki prawe niezintegrowane - V&N COSMO kompaktowe 22K/ istniejący 1 szt. Produkt Wielkość Kod katalogowy Ilość Jednostka Zestawienie izolacji Katalog izolacji standardowych Otuliny - Katalog izolacji standardowych Otulina z pianki PU - Lambda (40 C) = 0,035W/mK o średnicy wewn. 12 mm 20 mm 5 m

13 Otulina z pianki PU - Lambda (40 C) = 0,035W/mK o średnicy wewn. 15 mm Otulina z pianki PU - Lambda (40 C) = 0,035W/mK o średnicy wewn. 18 mm 20 mm 22 m 20 mm 18 m

14

15

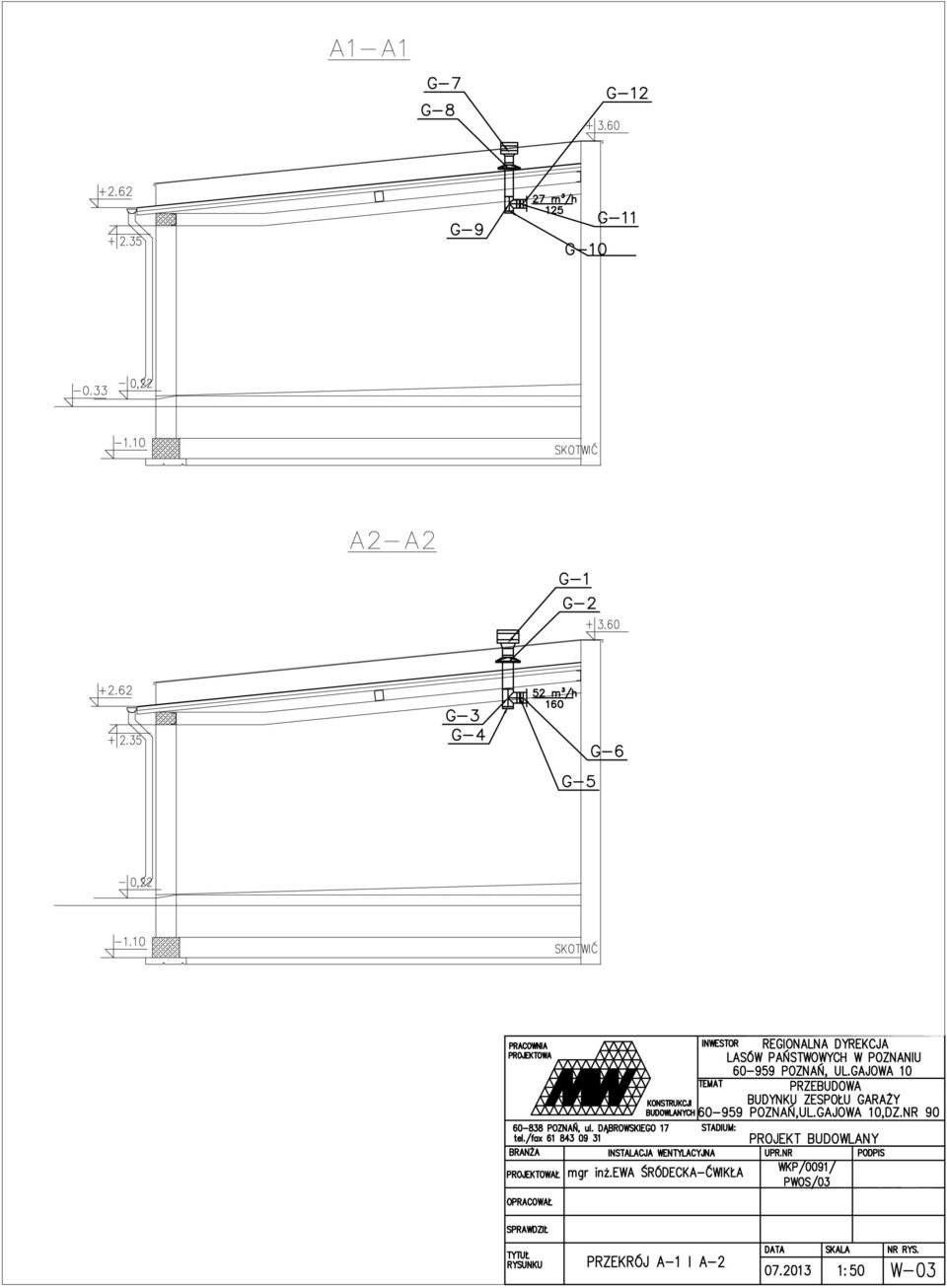

16

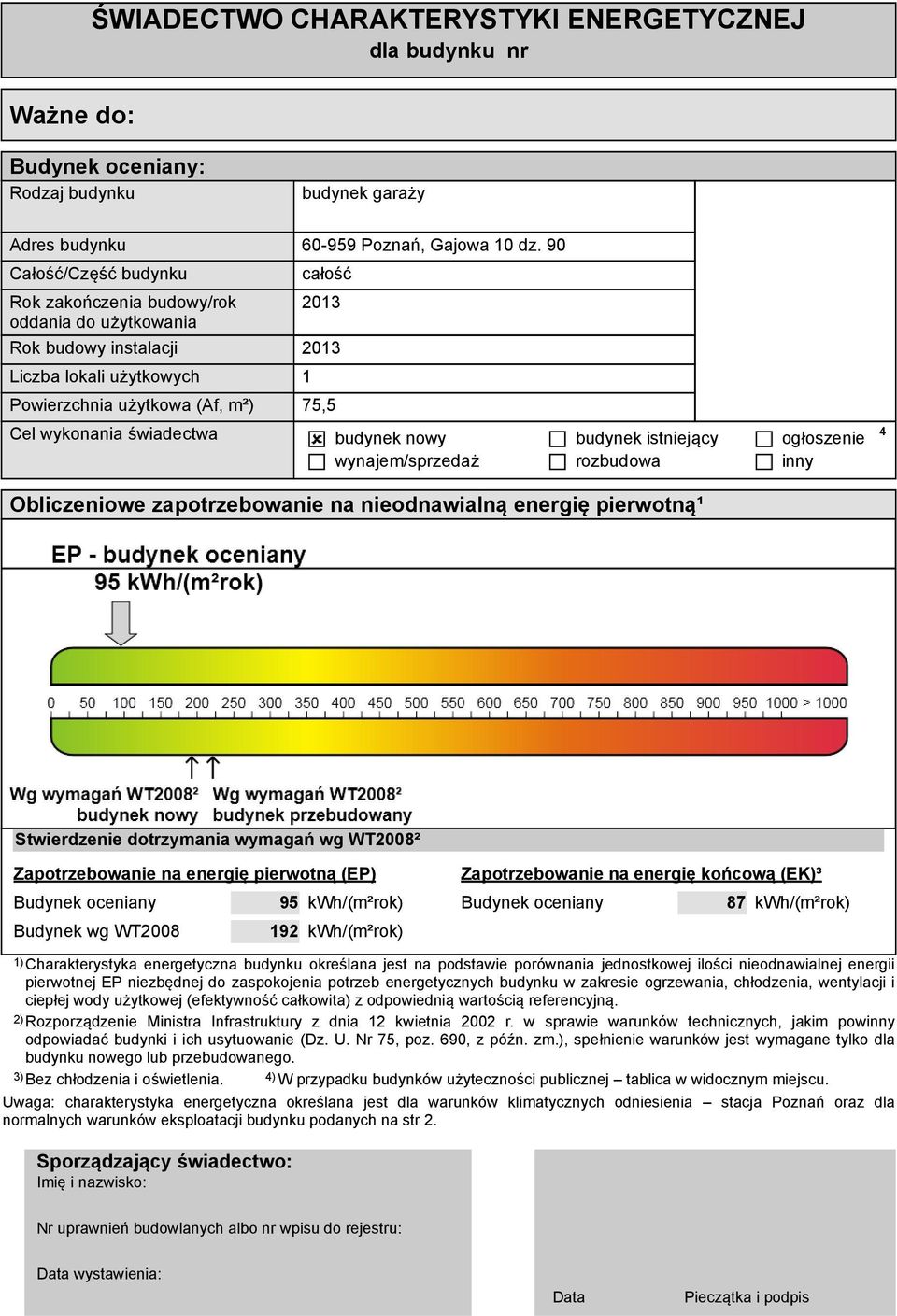

17

18

19 Ważne do: ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ dla budynku nr Budynek oceniany: Rodzaj budynku budynek garaży Adres budynku Poznań, Gajowa 10 dz. 90 Całość/Część budynku Rok zakończenia budowy/rok oddania do użytkowania całość 2013 Rok budowy instalacji 2013 Liczba lokali użytkowych 1 Powierzchnia użytkowa (Af, m²) 75,5 Cel wykonania świadectwa budynek nowy budynek istniejący ogłoszenie wynajem/sprzedaż rozbudowa inny 4 Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną¹ Stwierdzenie dotrzymania wymagań wg WT2008² Zapotrzebowanie na energię pierwotną (EP) Budynek oceniany 95 kwh/(m²rok) Budynek wg WT kwh/(m²rok) Zapotrzebowanie na energię końcową (EK)³ Budynek oceniany 87 kwh/(m²rok) 1)Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej (efektywność całkowita) z odpowiednią wartością referencyjną. 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. 3) Bez chłodzenia i oświetlenia. 4) W przypadku budynków użyteczności publicznej tablica w widocznym miejscu. Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja Poznań oraz dla normalnych warunków eksploatacji budynku podanych na str 2. Sporządzający świadectwo: Imię i nazwisko: Nr uprawnień budowlanych albo nr wpisu do rejestru: Data wystawienia: Data Pieczątka i podpis

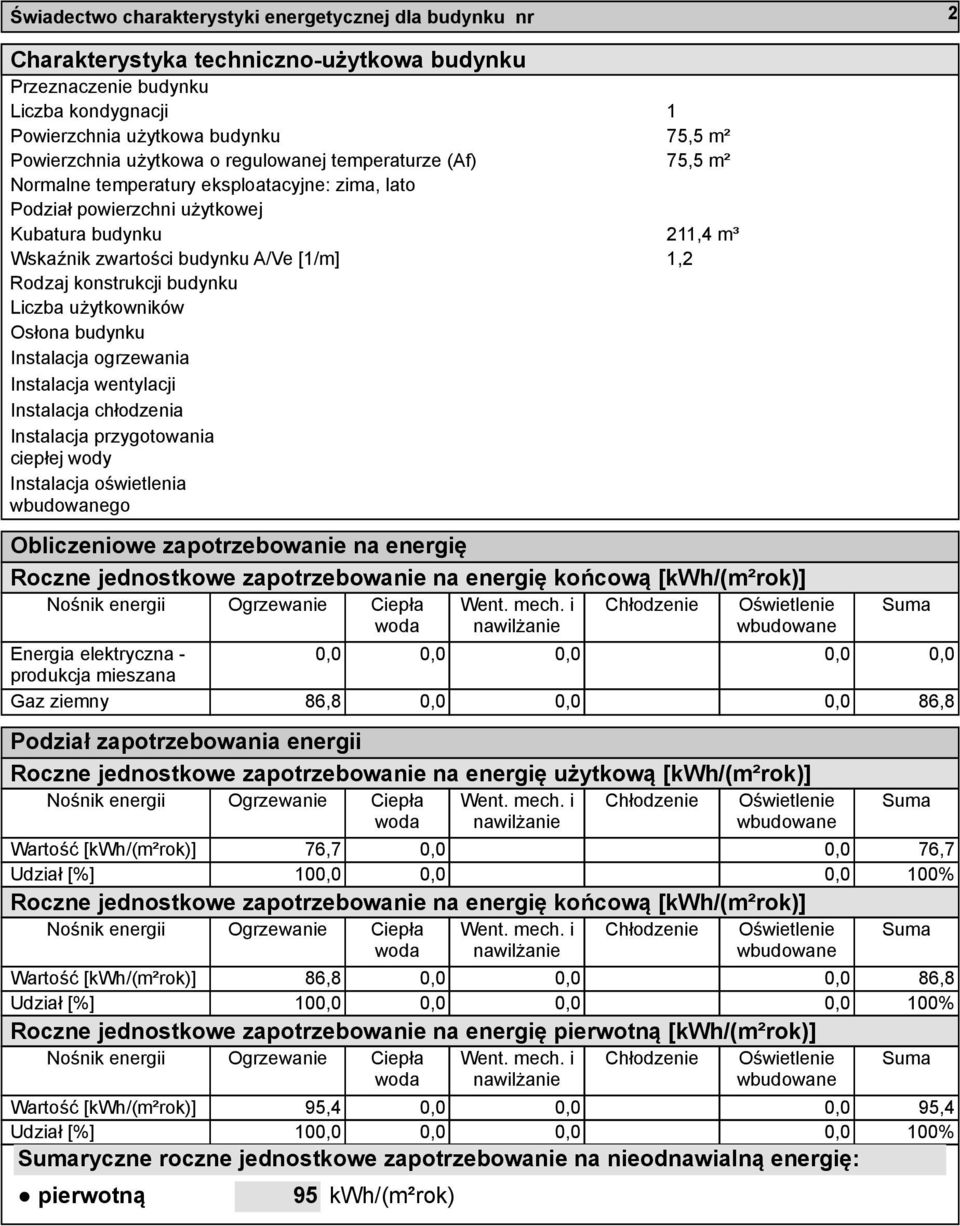

20 Świadectwo charakterystyki energetycznej dla budynku nr 2 Charakterystyka techniczno-użytkowa budynku Przeznaczenie budynku Liczba kondygnacji 1 Powierzchnia użytkowa budynku 75,5 m² Powierzchnia użytkowa o regulowanej temperaturze (Af) 75,5 m² Normalne temperatury eksploatacyjne: zima, lato Podział powierzchni użytkowej Kubatura budynku 211,4 m³ Wskaźnik zwartości budynku A/Ve [1/m] 1,2 Rodzaj konstrukcji budynku Liczba użytkowników Osłona budynku Instalacja ogrzewania Instalacja wentylacji Instalacja chłodzenia Instalacja przygotowania ciepłej wody Instalacja oświetlenia wbudowanego Obliczeniowe zapotrzebowanie na energię Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Chłodzenie Nośnik energii Ogrzewanie Ciepła woda Went. mech. i nawilżanie Oświetlenie wbudowane Suma Energia elektryczna - 0,0 0,0 0,0 0,0 0,0 produkcja mieszana Gaz ziemny 86,8 0,0 0,0 0,0 86,8 Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m²rok)] Chłodzenie Nośnik energii Ogrzewanie Ciepła woda Went. mech. i nawilżanie Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 76,7 0,0 0,0 76,7 Udział [%] 100,0 0,0 0,0 100% Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii Ogrzewanie Ciepła woda Went. mech. i nawilżanie Chłodzenie Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 86,8 0,0 0,0 0,0 86,8 Udział [%] 100,0 0,0 0,0 0,0 100% Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m²rok)] Nośnik energii Ogrzewanie Ciepła woda Went. mech. i nawilżanie Chłodzenie Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 95,4 0,0 0,0 0,0 95,4 Udział [%] 100,0 0,0 0,0 0,0 100% Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię: pierwotną 95 kwh/(m²rok)
