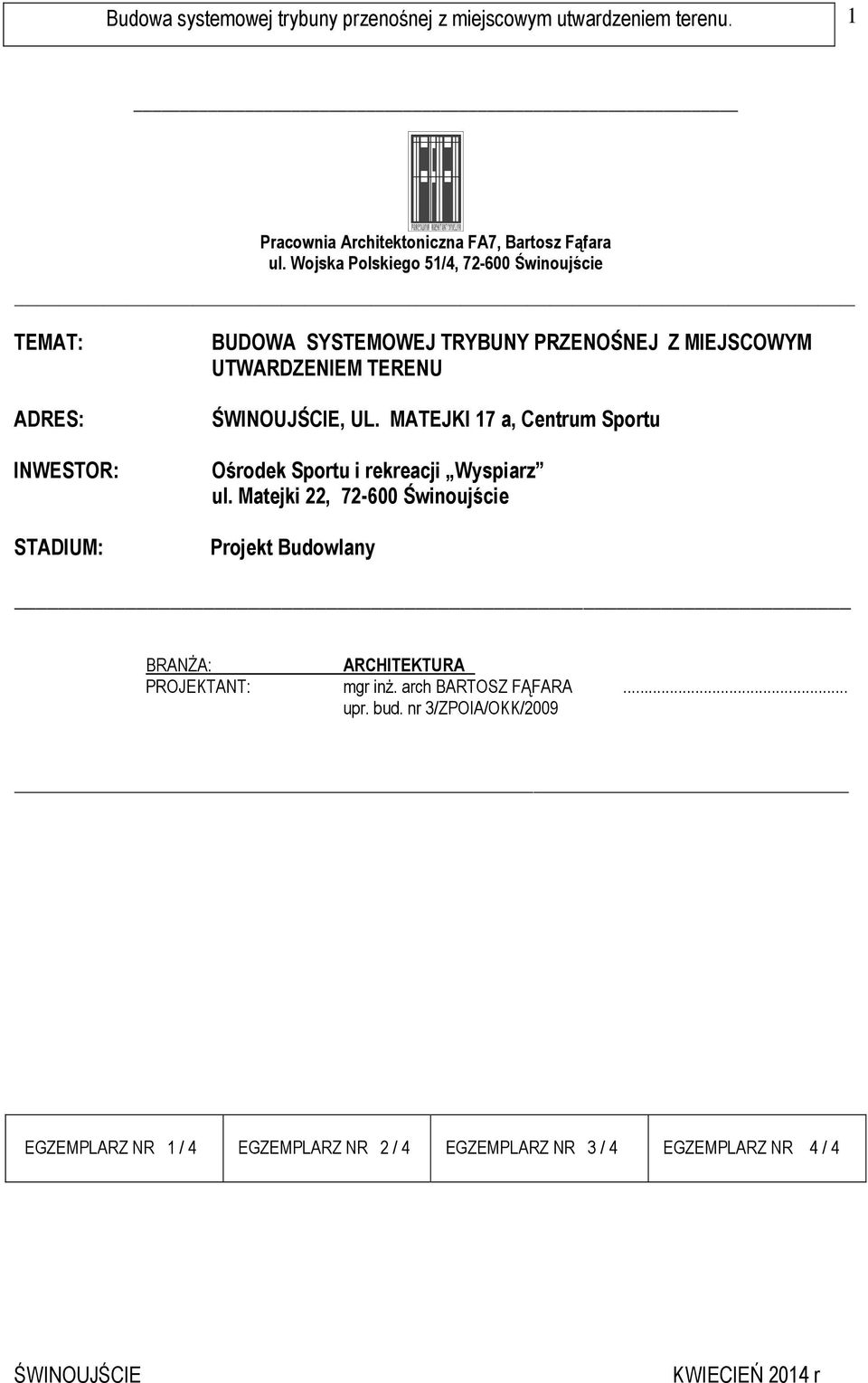

1 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu. 1 Pracownia Architektoniczna FA7, Bartosz Fąfara ul. Wojska Polskiego 51/4, Świnoujście TEMAT: ADRES: INWESTOR: STADIUM: BUDOWA SYSTEMOWEJ TRYBUNY PRZENOŚNEJ Z MIEJSCOWYM UTWARDZENIEM TERENU ŚWINOUJŚCIE, UL. MATEJKI 17 a, Centrum Sportu Ośrodek Sportu i rekreacji Wyspiarz ul. Matejki 22, Świnoujście Projekt Budowlany BRANŻA: ARCHITEKTURA PROJEKTANT: mgr inż. arch BARTOSZ FĄFARA... EGZEMPLARZ NR 1 / 4 EGZEMPLARZ NR 2 / 4 EGZEMPLARZ NR 3 / 4 EGZEMPLARZ NR 4 / 4 ŚWINOUJŚCIE KWIECIEŃ 2014 r

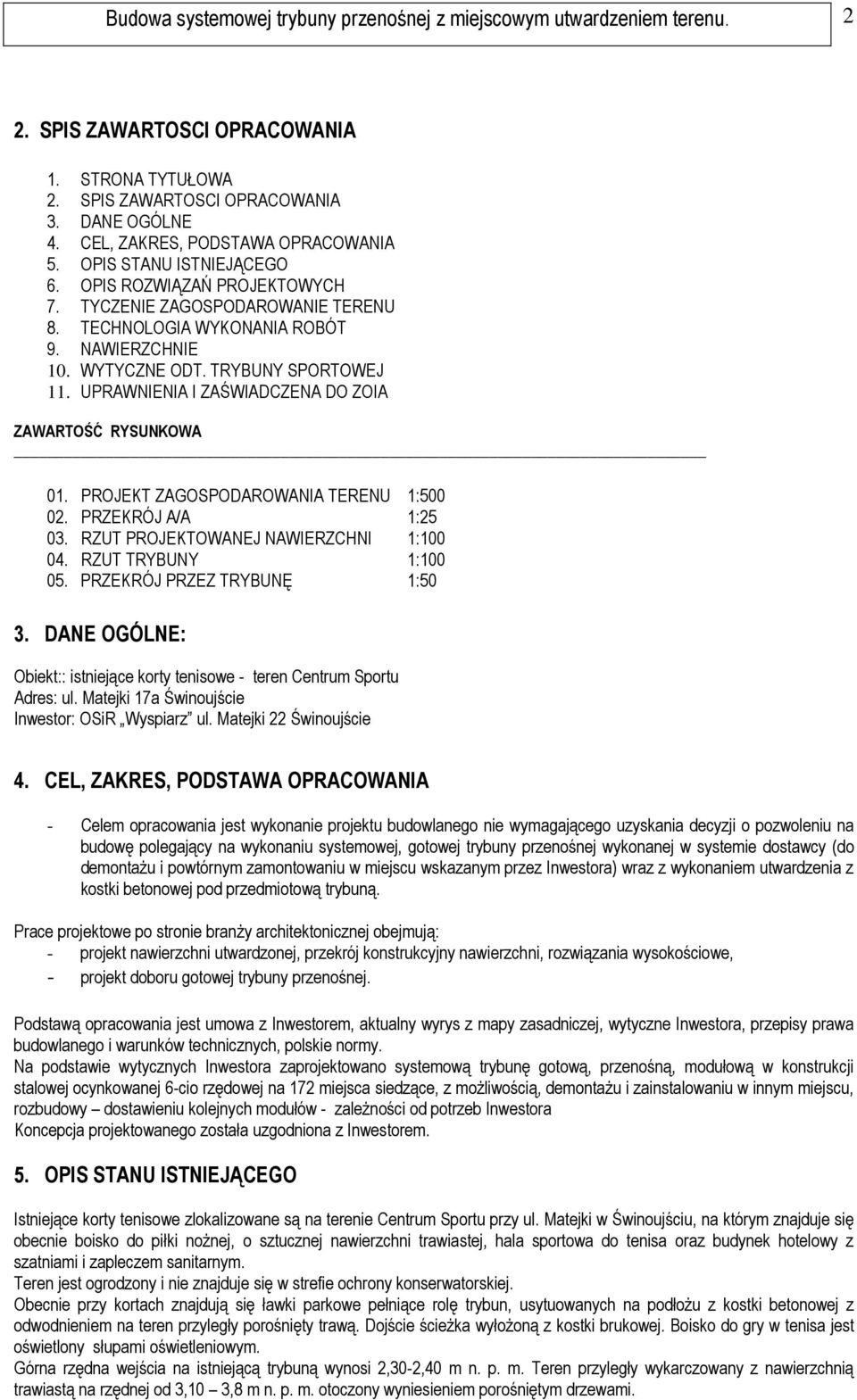

2 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu SPIS ZAWARTOSCI OPRACOWANIA 1. STRONA TYTUŁOWA 2. SPIS ZAWARTOSCI OPRACOWANIA 3. DANE OGÓLNE 4. CEL, ZAKRES, PODSTAWA OPRACOWANIA 5. OPIS STANU ISTNIEJĄCEGO 6. OPIS ROZWIĄZAŃ PROJEKTOWYCH 7. TYCZENIE ZAGOSPODAROWANIE TERENU 8. TECHNOLOGIA WYKONANIA ROBÓT 9. NAWIERZCHNIE 10. WYTYCZNE ODT. TRYBUNY SPORTOWEJ 11. UPRAWNIENIA I ZAŚWIADCZENA DO ZOIA ZAWARTOŚĆ RYSUNKOWA 01. PROJEKT ZAGOSPODAROWANIA TERENU 1: PRZEKRÓJ A/A 1: RZUT PROJEKTOWANEJ NAWIERZCHNI 1: RZUT TRYBUNY 1: PRZEKRÓJ PRZEZ TRYBUNĘ 1:50 3. DANE OGÓLNE: Obiekt:: istniejące korty tenisowe - teren Centrum Sportu Adres: ul. Matejki 17a Świnoujście Inwestor: OSiR Wyspiarz ul. Matejki 22 Świnoujście 4. CEL, ZAKRES, PODSTAWA OPRACOWANIA - Celem opracowania jest wykonanie projektu budowlanego nie wymagającego uzyskania decyzji o pozwoleniu na budowę polegający na wykonaniu systemowej, gotowej trybuny przenośnej wykonanej w systemie dostawcy (do demontażu i powtórnym zamontowaniu w miejscu wskazanym przez Inwestora) wraz z wykonaniem utwardzenia z kostki betonowej pod przedmiotową trybuną. Prace projektowe po stronie branży architektonicznej obejmują: - projekt nawierzchni utwardzonej, przekrój konstrukcyjny nawierzchni, rozwiązania wysokościowe, - projekt doboru gotowej trybuny przenośnej. Podstawą opracowania jest umowa z Inwestorem, aktualny wyrys z mapy zasadniczej, wytyczne Inwestora, przepisy prawa budowlanego i warunków technicznych, polskie normy. Na podstawie wytycznych Inwestora zaprojektowano systemową trybunę gotową, przenośną, modułową w konstrukcji stalowej ocynkowanej 6-cio rzędowej na 172 miejsca siedzące, z możliwością, demontażu i zainstalowaniu w innym miejscu, rozbudowy dostawieniu kolejnych modułów - zależności od potrzeb Inwestora Koncepcja projektowanego została uzgodniona z Inwestorem. 5. OPIS STANU ISTNIEJĄCEGO Istniejące korty tenisowe zlokalizowane są na terenie Centrum Sportu przy ul. Matejki w Świnoujściu, na którym znajduje się obecnie boisko do piłki nożnej, o sztucznej nawierzchni trawiastej, hala sportowa do tenisa oraz budynek hotelowy z szatniami i zapleczem sanitarnym. Teren jest ogrodzony i nie znajduje się w strefie ochrony konserwatorskiej. Obecnie przy kortach znajdują się ławki parkowe pełniące rolę trybun, usytuowanych na podłożu z kostki betonowej z odwodnieniem na teren przyległy porośnięty trawą. Dojście ścieżka wyłożoną z kostki brukowej. Boisko do gry w tenisa jest oświetlony słupami oświetleniowym. Górna rzędna wejścia na istniejącą trybuną wynosi 2,30-2,40 m n. p. m. Teren przyległy wykarczowany z nawierzchnią trawiastą na rzędnej od 3,10 3,8 m n. p. m. otoczony wyniesieniem porośniętym drzewami.

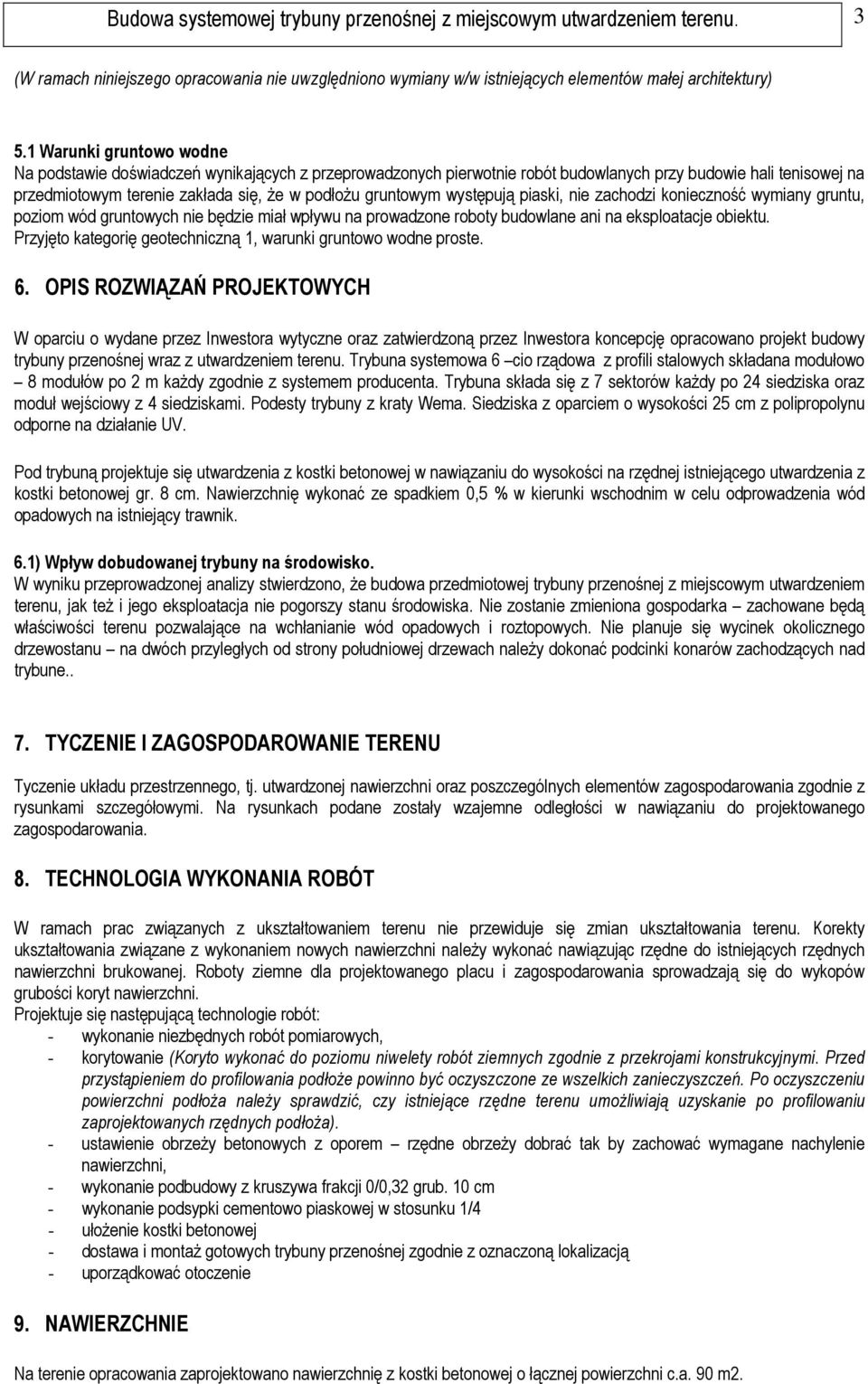

3 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu. 3 (W ramach niniejszego opracowania nie uwzględniono wymiany w/w istniejących elementów małej architektury) 5.1 Warunki gruntowo wodne Na podstawie doświadczeń wynikających z przeprowadzonych pierwotnie robót budowlanych przy budowie hali tenisowej na przedmiotowym terenie zakłada się, że w podłożu gruntowym występują piaski, nie zachodzi konieczność wymiany gruntu, poziom wód gruntowych nie będzie miał wpływu na prowadzone roboty budowlane ani na eksploatacje obiektu. Przyjęto kategorię geotechniczną 1, warunki gruntowo wodne proste. 6. OPIS ROZWIĄZAŃ PROJEKTOWYCH W oparciu o wydane przez Inwestora wytyczne oraz zatwierdzoną przez Inwestora koncepcję opracowano projekt budowy trybuny przenośnej wraz z utwardzeniem terenu. Trybuna systemowa 6 cio rządowa z profili stalowych składana modułowo 8 modułów po 2 m każdy zgodnie z systemem producenta. Trybuna składa się z 7 sektorów każdy po 24 siedziska oraz moduł wejściowy z 4 siedziskami. Podesty trybuny z kraty Wema. Siedziska z oparciem o wysokości 25 cm z polipropolynu odporne na działanie UV. Pod trybuną projektuje się utwardzenia z kostki betonowej w nawiązaniu do wysokości na rzędnej istniejącego utwardzenia z kostki betonowej gr. 8 cm. Nawierzchnię wykonać ze spadkiem 0,5 % w kierunki wschodnim w celu odprowadzenia wód opadowych na istniejący trawnik. 6.1) Wpływ dobudowanej trybuny na środowisko. W wyniku przeprowadzonej analizy stwierdzono, że budowa przedmiotowej trybuny przenośnej z miejscowym utwardzeniem terenu, jak też i jego eksploatacja nie pogorszy stanu środowiska. Nie zostanie zmieniona gospodarka zachowane będą właściwości terenu pozwalające na wchłanianie wód opadowych i roztopowych. Nie planuje się wycinek okolicznego drzewostanu na dwóch przyległych od strony południowej drzewach należy dokonać podcinki konarów zachodzących nad trybune.. 7. TYCZENIE I ZAGOSPODAROWANIE TERENU Tyczenie układu przestrzennego, tj. utwardzonej nawierzchni oraz poszczególnych elementów zagospodarowania zgodnie z rysunkami szczegółowymi. Na rysunkach podane zostały wzajemne odległości w nawiązaniu do projektowanego zagospodarowania. 8. TECHNOLOGIA WYKONANIA ROBÓT W ramach prac związanych z ukształtowaniem terenu nie przewiduje się zmian ukształtowania terenu. Korekty ukształtowania związane z wykonaniem nowych nawierzchni należy wykonać nawiązując rzędne do istniejących rzędnych nawierzchni brukowanej. Roboty ziemne dla projektowanego placu i zagospodarowania sprowadzają się do wykopów grubości koryt nawierzchni. Projektuje się następującą technologie robót: - wykonanie niezbędnych robót pomiarowych, - korytowanie (Koryto wykonać do poziomu niwelety robót ziemnych zgodnie z przekrojami konstrukcyjnymi. Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża). - ustawienie obrzeży betonowych z oporem rzędne obrzeży dobrać tak by zachować wymagane nachylenie nawierzchni, - wykonanie podbudowy z kruszywa frakcji 0/0,32 grub. 10 cm - wykonanie podsypki cementowo piaskowej w stosunku 1/4 - ułożenie kostki betonowej - dostawa i montaż gotowych trybuny przenośnej zgodnie z oznaczoną lokalizacją - uporządkować otoczenie 9. NAWIERZCHNIE Na terenie opracowania zaprojektowano nawierzchnię z kostki betonowej o łącznej powierzchni c.a. 90 m2.

4 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu. 4 Kostka betonowa prostokątna 10x20x6 cm w kolorze szarym, układana na podsypce cementowo-piaskowej w stosunku 1:4 o gr. 5 cm, na podbudowie z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 mm, grub. 10 cm. Nawierzchnia ograniczona jest krawężnikiem betonowym o wym. 8x30x100 cm zakotwionym w ławie betonowej z oporem z betonu C8/10 o wymiarach 25x30 cm, na warstwie piachu kopanego stabilizowanego gr. 8 cm. Krawężnik betonowy zlicowany z poziomem nawierzchni umożliwiający odpływ wód opadowych. Odprowadzenie powierzchniowe wód opadowych na jedną stronę ze spadkiem poprzecznym 0,5 % w kierunku trawnika. 10. WYTYCZNE DOT. TRUBUNY SPORTOWEJ Trybuna systemowa 6 cio rzędowa, składana z 7 modułów z jednym wejściem wykonana wg. projektu systemowego dostawcy np. firmy PHU Wamet lub innej o tych samych parametrach lub lepszych Konstrukcją systemową z profili stalowych zamkniętych ocynkowanych ogniowo, posadowiona na projektowanym utwardzeniu z kostki betonowej, kotwiona jedynie w celu zabezpieczenia przed demontażem przez osoby nieupoważnione Minimalna ilość siedzisk 172 Możliwość łatwego montażu i demontażu w innym miejscu wskazanym przez Inwestora (np. na plaży) Możliwość rozbudowy trybuny o dodatkowe moduły Ciągi komunikacyjne wykonane z krat stalowych typu Wema Siedziska oparciem z polipropylenu o wysokości 25 cm odporne na działanie UV oraz niskie i wysokie temperatury kolorze niebieskim RAL 5010, w środkowej części siedziska znajduje się odpływ dla wody barierki ochronne po obu stronach trybu o wysokości min. 110 cm barierka ochronna zamontowana z tyłu trybuny zabezpieczająca przed wypadnięciem kibiców na tył trybuny min. 110 cm Trybuna powinna posiadać wszystkie certyfikaty i atesty. (min. CERTYFIKAT ZGODNOŚCI sp4ełniający wymagania bezpieczeństwa zawarte w PN-EN ;2005,PN-EN ;2006)... mgr inż. arch. BARTOSZ FĄFARA Świnoujście kwiecień 2014 rok OŚWIADCZENIE PROJEKTANTA Niniejszym oświadczam, że projekt budowlany budowy systemowej trybuny przenośnej z miejscowym utwardzeniem terenu - przy ul. Matejki 17a w Świnoujściu został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świnoujście kwiecień 2014 rok... mgr inż. arch. BARTOSZ FĄFARA

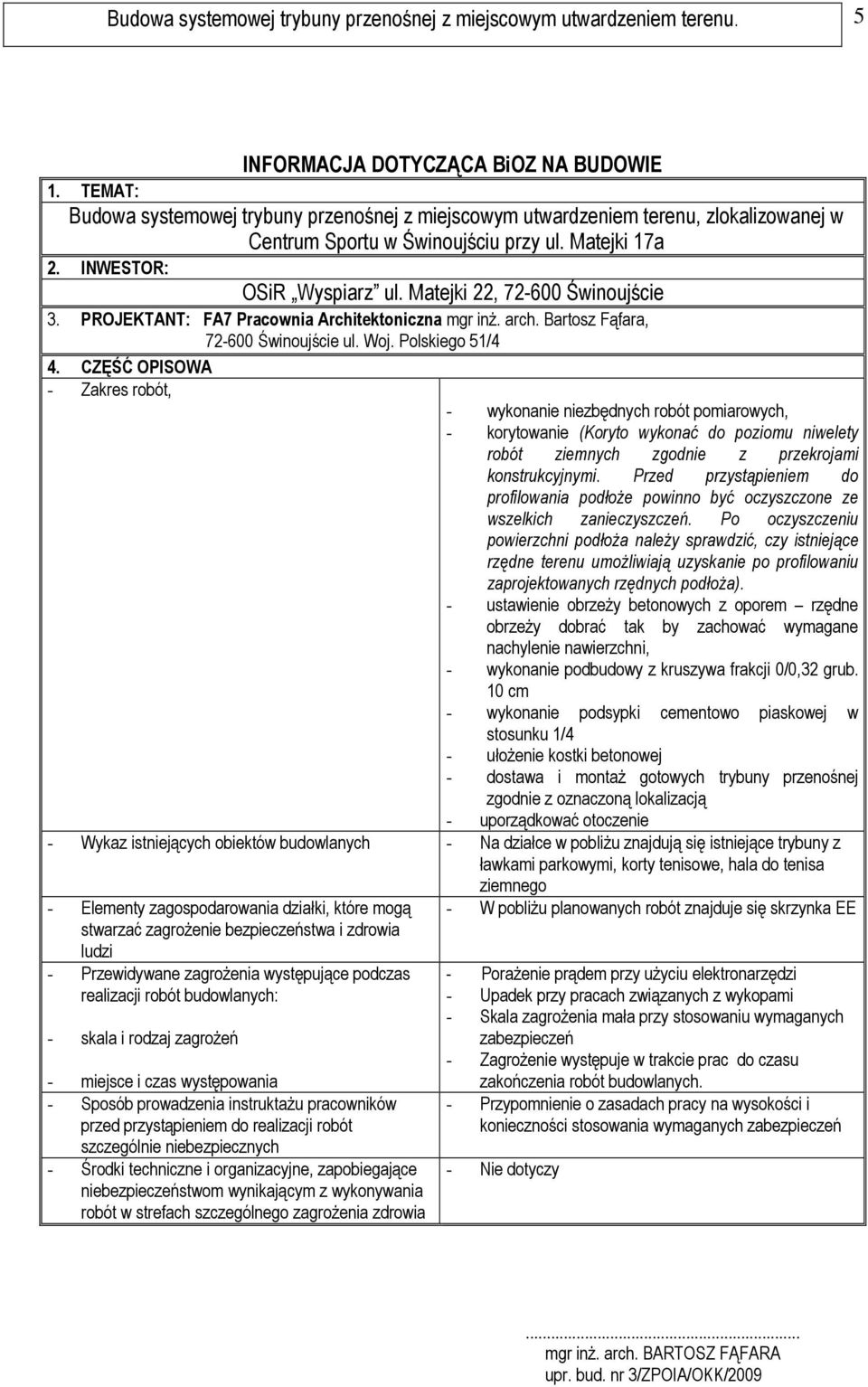

5 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu. 5 INFORMACJA DOTYCZĄCA BiOZ NA BUDOWIE 1. TEMAT: Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu, zlokalizowanej w Centrum Sportu w Świnoujściu przy ul. Matejki 17a 2. INWESTOR: OSiR Wyspiarz ul. Matejki 22, Świnoujście 3. PROJEKTANT: FA7 Pracownia Architektoniczna mgr inż. arch. Bartosz Fąfara, Świnoujście ul. Woj. Polskiego 51/4 4. CZĘŚĆ OPISOWA - Zakres robót, - wykonanie niezbędnych robót pomiarowych, - korytowanie (Koryto wykonać do poziomu niwelety robót ziemnych zgodnie z przekrojami konstrukcyjnymi. Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża). - ustawienie obrzeży betonowych z oporem rzędne obrzeży dobrać tak by zachować wymagane nachylenie nawierzchni, - wykonanie podbudowy z kruszywa frakcji 0/0,32 grub. 10 cm - wykonanie podsypki cementowo piaskowej w stosunku 1/4 - ułożenie kostki betonowej - dostawa i montaż gotowych trybuny przenośnej zgodnie z oznaczoną lokalizacją - uporządkować otoczenie - Wykaz istniejących obiektów budowlanych - Na działce w pobliżu znajdują się istniejące trybuny z ławkami parkowymi, korty tenisowe, hala do tenisa - Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: - skala i rodzaj zagrożeń - miejsce i czas występowania - Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia ziemnego - W pobliżu planowanych robót znajduje się skrzynka EE - Porażenie prądem przy użyciu elektronarzędzi - Upadek przy pracach związanych z wykopami - Skala zagrożenia mała przy stosowaniu wymaganych zabezpieczeń - Zagrożenie występuje w trakcie prac do czasu zakończenia robót budowlanych. - Przypomnienie o zasadach pracy na wysokości i konieczności stosowania wymaganych zabezpieczeń - Nie dotyczy... mgr inż. arch. BARTOSZ FĄFARA

6 Budowa systemowej trybuny przenośnej z miejscowym utwardzeniem terenu. 6
