Specyfikacja usługi CCIE R&S

Transkrypt

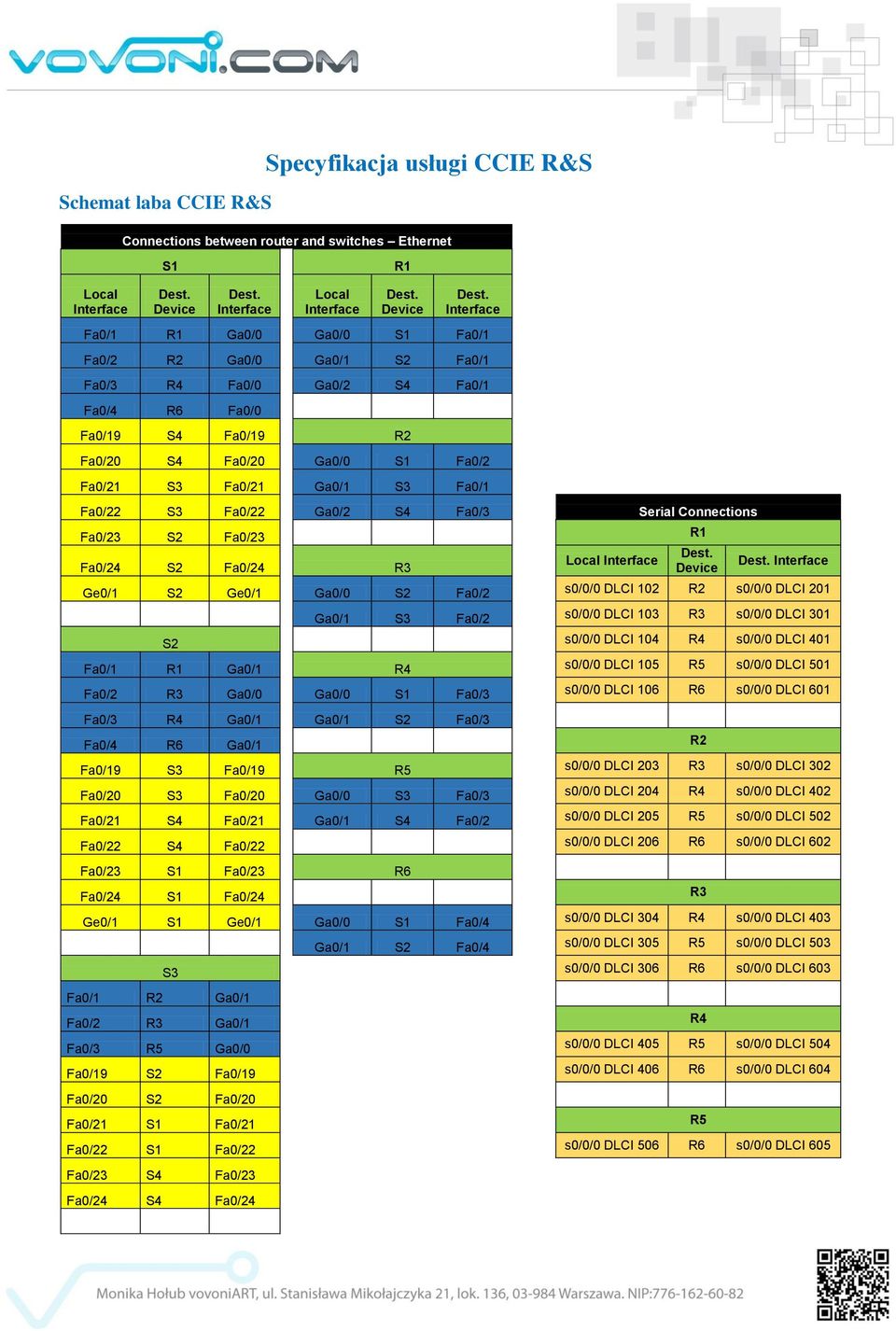

1 Schemat laba CCIE R&S Specyfikacja usługi CCIE R&S Connections between router and switches Ethernet S1 R1 Local Local Fa0/1 R1 Ga0/0 Ga0/0 S1 Fa0/1 Fa0/2 R2 Ga0/0 Ga0/1 S2 Fa0/1 Fa0/3 R4 Fa0/0 Ga0/2 S4 Fa0/1 Fa0/4 R6 Fa0/0 Fa0/19 S4 Fa0/19 R2 Fa0/20 S4 Fa0/20 Ga0/0 S1 Fa0/2 Fa0/21 S3 Fa0/21 Ga0/1 S3 Fa0/1 Fa0/22 S3 Fa0/22 Ga0/2 S4 Fa0/3 Serial Connections Fa0/23 S2 Fa0/23 R1 Fa0/24 S2 Fa0/24 R3 Local Ge0/1 S2 Ge0/1 Ga0/0 S2 Fa0/2 s0/0/0 DLCI 102 R2 s0/0/0 DLCI 201 Ga0/1 S3 Fa0/2 s0/0/0 DLCI 103 R3 s0/0/0 DLCI 301 S2 s0/0/0 DLCI 104 R4 s0/0/0 DLCI 401 Fa0/1 R1 Ga0/1 R4 s0/0/0 DLCI 105 R5 s0/0/0 DLCI 501 Fa0/2 R3 Ga0/0 Ga0/0 S1 Fa0/3 s0/0/0 DLCI 106 R6 s0/0/0 DLCI 601 Fa0/3 R4 Ga0/1 Ga0/1 S2 Fa0/3 Fa0/4 R6 Ga0/1 R2 Fa0/19 S3 Fa0/19 R5 s0/0/0 DLCI 203 R3 s0/0/0 DLCI 302 Fa0/20 S3 Fa0/20 Ga0/0 S3 Fa0/3 s0/0/0 DLCI 204 R4 s0/0/0 DLCI 402 Fa0/21 S4 Fa0/21 Ga0/1 S4 Fa0/2 s0/0/0 DLCI 205 R5 s0/0/0 DLCI 502 Fa0/22 S4 Fa0/22 s0/0/0 DLCI 206 R6 s0/0/0 DLCI 602 Fa0/23 S1 Fa0/23 R6 Fa0/24 S1 Fa0/24 R3 Ge0/1 S1 Ge0/1 Ga0/0 S1 Fa0/4 s0/0/0 DLCI 304 R4 s0/0/0 DLCI 403 Fa0/1 R2 Ga0/1 Ga0/1 S2 Fa0/4 s0/0/0 DLCI 305 R5 s0/0/0 DLCI 503 S3 s0/0/0 DLCI 306 R6 s0/0/0 DLCI 603 Fa0/2 R3 Ga0/1 R4 Fa0/3 R5 Ga0/0 s0/0/0 DLCI 405 R5 s0/0/0 DLCI 504 Fa0/19 S2 Fa0/19 s0/0/0 DLCI 406 R6 s0/0/0 DLCI 604 Fa0/20 S2 Fa0/20 Fa0/21 S1 Fa0/21 R5 Fa0/22 S1 Fa0/22 s0/0/0 DLCI 506 R6 s0/0/0 DLCI 605 Fa0/23 S4 Fa0/23 Fa0/24 S4 Fa0/24

2 S4 Fa0/1 R1 Ga0/2 Fa0/2 R5 Ga0/1 Fa0/3 R2 Ga0/2 Fa0/19 S1 Fa0/19 Fa0/20 S1 Fa0/20 Fa0/21 S2 Fa0/21 Fa0/22 S2 Fa0/22 Fa0/23 S3 Fa0/23 Fa0/24 S3 Fa0/24 Lab1 R1 Router 3934 C3900-UNIVERSALK9-M 15.1(4)M4 R2 Router 3934 C3900-UNIVERSALK9-M 15.1(4)M4, R3 Router 1941 C1900-UNIVERSALK9-M 15.1(4)M4, R4 Router 1941 C1900-UNIVERSALK9-M 15.1(4)M4, R5 Router 1941 C1900-UNIVERSALK9-M 15.1(4)M4, R6 Router 1941 C1900-UNIVERSALK9-M 15.1(4)M4, S1 Switch 3650V2 C3560-IPBASEK9-M 12.2(55)SE5 S2 Switch 3650V2 C3560-IPBASEK9-M 12.2(55)SE5 S3 Switch 3650V2 C3560-IPBASEK9-M 12.2(55)SE5 S4 Switch 3650V2 C3560-IPBASEK9-M 12.2(55)SE5 Nomenklatura [e-usługa CCIE R&S] Nazwa R&S pochodzi od angielskich słów (Routing & Swiching) natomiast skrót CCIE odnosi sie do najwyższego poziomu wiedzy z zakresu technologii sieciowej, jaki może osiągnąć specjalista w tej dziedzinie informatyki. Słowo e-usługa świadczy o tym, że usługa w 100% jest świadczona internetowo w sposób zautomatyzowany przez użycie technologii informatycznych, za pomocą systemów teleinformatycznych w publicznych sieciach telekomunikacyjnych, na indywidualne życzenie Użytkownika. Nomenklatura została utworzona na potrzeby funkcjonowania serwisu Co umożliwia e-usługa CCIE R&S W ramach e-laboratorium CCIE R&S możliwe będzie zdalne projektowanie i poszukiwanie sposobów na wykorzystanie algorytmiki protokołów sieciowych, w celu optymalnego wyznaczania trasy transportowanych e-informacji, a także skutecznego ich przełączania. Użytkownik, który wykupił oferowana e-usługę, w momencie uzyskania zdalnego dostępu do zestawu sprzętu sieciowego w postaci e-laboratorium, będzie miał

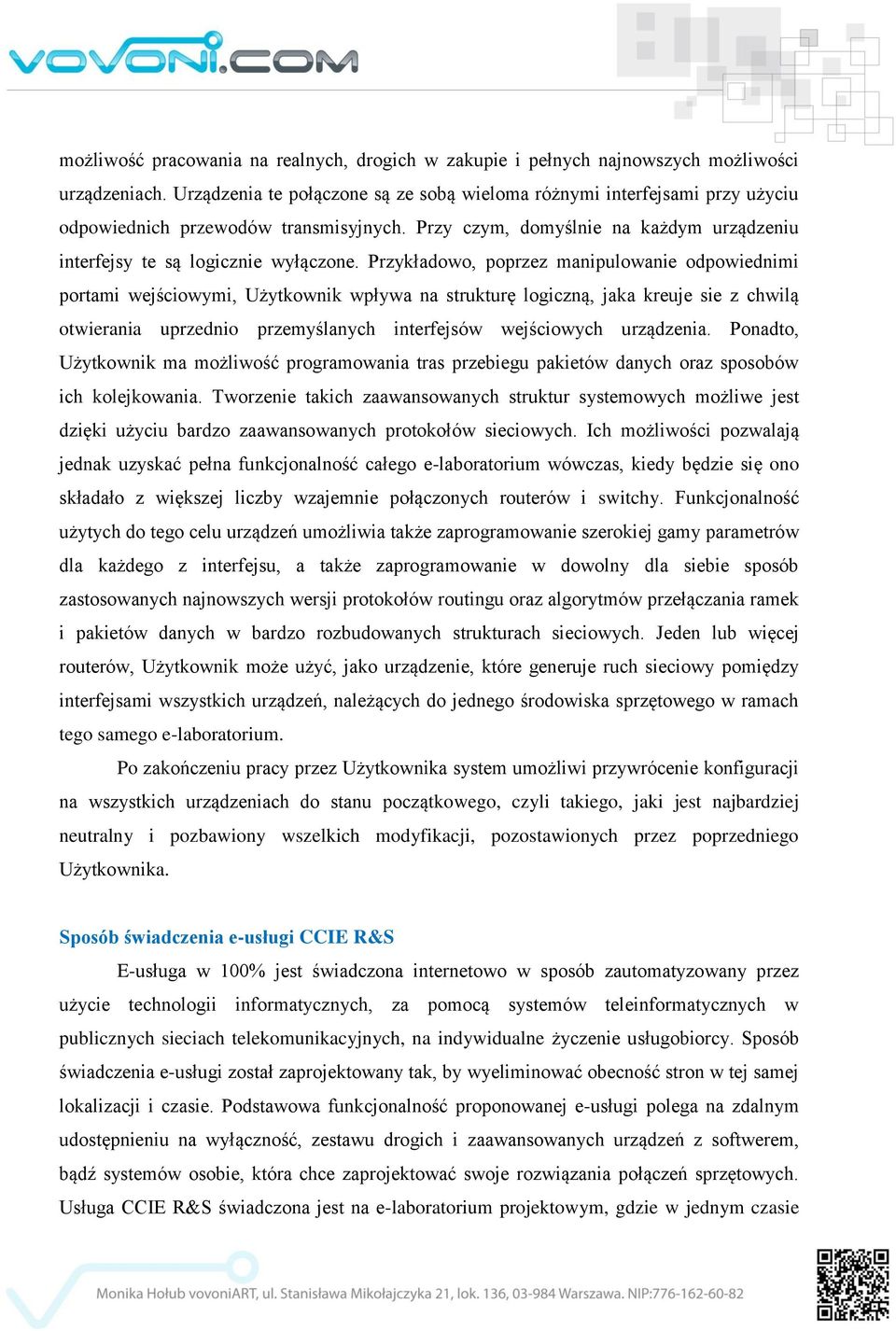

3 możliwość pracowania na realnych, drogich w zakupie i pełnych najnowszych możliwości urządzeniach. Urządzenia te połączone są ze sobą wieloma różnymi interfejsami przy użyciu odpowiednich przewodów transmisyjnych. Przy czym, domyślnie na każdym urządzeniu interfejsy te są logicznie wyłączone. Przykładowo, poprzez manipulowanie odpowiednimi portami wejściowymi, Użytkownik wpływa na strukturę logiczną, jaka kreuje sie z chwilą otwierania uprzednio przemyślanych interfejsów wejściowych urządzenia. Ponadto, Użytkownik ma możliwość programowania tras przebiegu pakietów danych oraz sposobów ich kolejkowania. Tworzenie takich zaawansowanych struktur systemowych możliwe jest dzięki użyciu bardzo zaawansowanych protokołów sieciowych. Ich możliwości pozwalają jednak uzyskać pełna funkcjonalność całego e-laboratorium wówczas, kiedy będzie się ono składało z większej liczby wzajemnie połączonych routerów i switchy. Funkcjonalność użytych do tego celu urządzeń umożliwia także zaprogramowanie szerokiej gamy parametrów dla każdego z interfejsu, a także zaprogramowanie w dowolny dla siebie sposób zastosowanych najnowszych wersji protokołów routingu oraz algorytmów przełączania ramek i pakietów danych w bardzo rozbudowanych strukturach sieciowych. Jeden lub więcej routerów, Użytkownik może użyć, jako urządzenie, które generuje ruch sieciowy pomiędzy interfejsami wszystkich urządzeń, należących do jednego środowiska sprzętowego w ramach tego samego e-laboratorium. Po zakończeniu pracy przez Użytkownika system umożliwi przywrócenie konfiguracji na wszystkich urządzeniach do stanu początkowego, czyli takiego, jaki jest najbardziej neutralny i pozbawiony wszelkich modyfikacji, pozostawionych przez poprzedniego Użytkownika. Sposób świadczenia e-usługi CCIE R&S E-usługa w 100% jest świadczona internetowo w sposób zautomatyzowany przez użycie technologii informatycznych, za pomocą systemów teleinformatycznych w publicznych sieciach telekomunikacyjnych, na indywidualne życzenie usługobiorcy. Sposób świadczenia e-usługi został zaprojektowany tak, by wyeliminować obecność stron w tej samej lokalizacji i czasie. Podstawowa funkcjonalność proponowanej e-usługi polega na zdalnym udostępnieniu na wyłączność, zestawu drogich i zaawansowanych urządzeń z softwerem, bądź systemów osobie, która chce zaprojektować swoje rozwiązania połączeń sprzętowych. Usługa CCIE R&S świadczona jest na e-laboratorium projektowym, gdzie w jednym czasie

4 może korzystać wyłącznie jeden Użytkownik. Wynika to z podziału doby na 8 sesji 3- godzinnych. Aby móc skorzystać z oferowanej usługi, Użytkownik po wejściu na stronę serwisu wybiera e-usługę CCIE R&S. Następnie, przechodząc do elektronicznego grafika musi zarejestrować się poprzez e-formularz lub zalogować, jeżeli rejestrację wykonał wcześniej. W grafiku dostępnych terminów, wybiera dogodną dla siebie datę i godziny pracy. W tym momencie może on zarezerwować termin i dokonać jego płatności elektronicznej w ciągu maksymalnie 24 godzin od momentu rezerwacji. W przeciwnym razie rezerwacja przepada, a zajęty przez ta osobę termin jest od tego momentu dostępny dla innych Użytkowników. W przypadku, gdy Użytkownik wykonał należna opłatę w ciąg u kilku minut po tym czasie otrzyma na automatycznie wygenerowane przez stronę serwisu kody dostępu do urządzeń. Usługę można opłacić przy pomocy przelewów elektronicznych z Transferuj.pl lub poprzez system portfela, które posiada na koncie na stronie Serwisu w panelu Użytkownika Moje konto. Po dokonaniu płatności wysyłany będzie także do Użytkownika przypominający o dokonanej i opłaconej przez Użytkownika rezerwacji, a dzień przed zarezerwowanym i opłaconym terminem sesji wysyłany będzie także automatyczny przypominający o terminie sesji. Od tego momentu zalogowania się w określonym czasie w ramach wykupionej sesji startuje zegar, odliczający czas pozostały do końca pracy. W wykupionym przez Użytkownika czasie może on korzystać ze sprzętu, który jest dostępny zdalnie przez Internet. W tym czasie Użytkownik staje się logicznym zarządca możliwości technologicznych bez konieczności posiadania tego sprzętu na własność i bez konieczności przebywania w miejscu, gdzie fizycznie znajduje się sprzęt, na którym pracuje. Po zakończeniu sesji efekty pracy Użytkownika zostaną automatycznie zapisane do formatu.txt i dostępne będą na stronie Serwisu w panelu Użytkownika Moje konto w zakładce Autozapis. Użytkownik może zgrać sobie efekty swojej pracy na e-laboratorium na nośnik zewnętrzny i wykorzystać na własne potrzeby. Po wylogowaniu się Użytkownika z systemu, oprogramowanie przywróci zmodyfikowaną konfigurację wszystkich urządzeń do stanu początkowego, czyniąc je gotowymi do udostępnienia następnej, chętnej osobie z kolejki oczekujących Użytkowników. Świadczenie tej usługi jest możliwe dzięki zastosowaniu autorskiego oprogramowania, know how technologii wykorzystujących routery, switche, paczki licencyjne, okablowanie, laptopy, serwery, adresy IP. Oprogramowanie będzie kontrolowało uprawniony, zdalny dostęp do fizycznego sprzętu oraz będzie dbało o jego konfiguracje

5 początkową przed przystąpieniem do korzystania z urządzeń przez każdego kolejnego Użytkownika, a także będzie automatycznie powiadamiało o problemach, czy incydentach związanych z funkcjonowaniem elektroniki.
