Przemysłowy przełącznik Gigabit/Fast Ethernet dla topologii pierścieniowej

Transkrypt

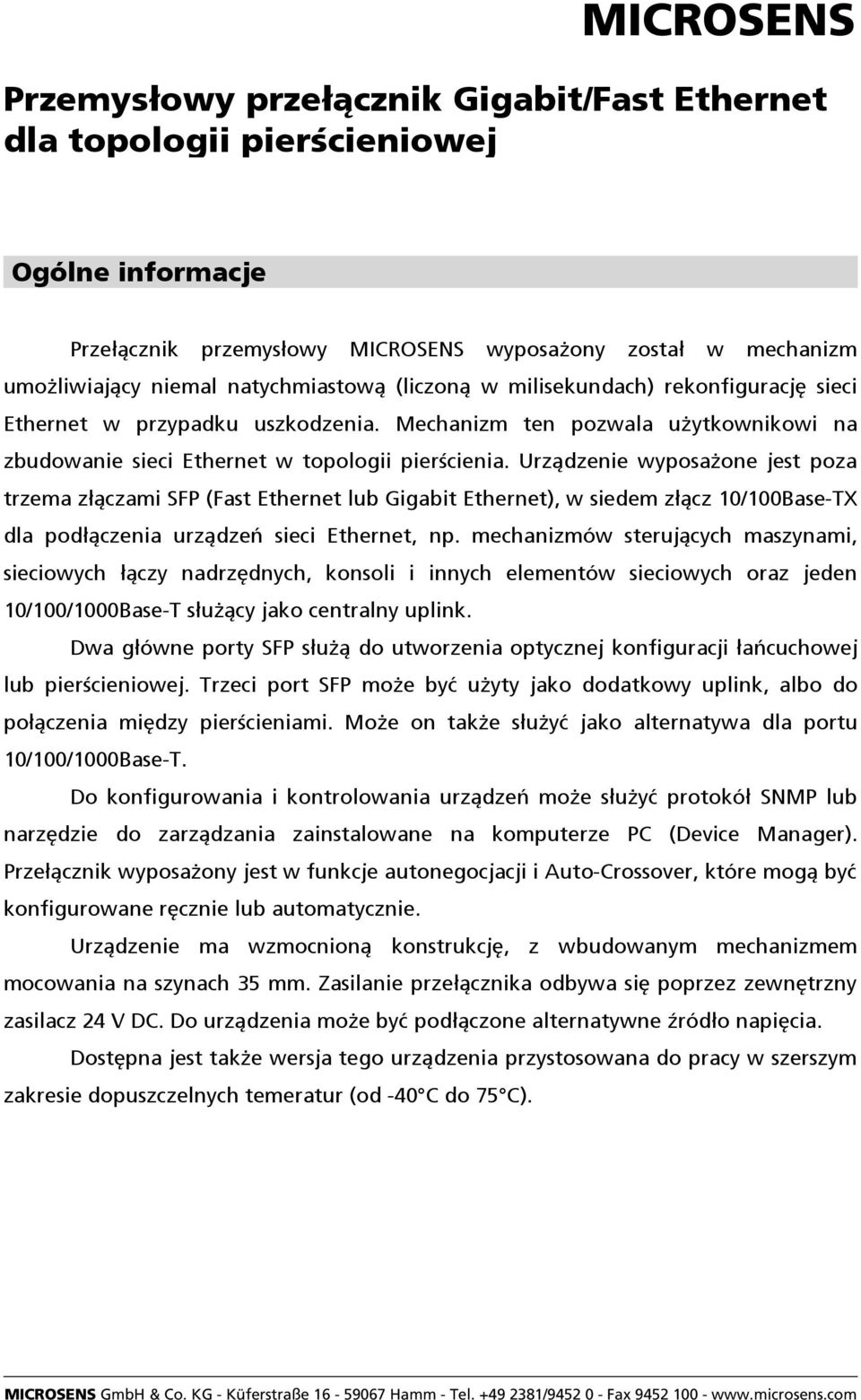

1 MICROSENS Przemysłowy przełącznik Gigabit/Fast Ethernet dla topologii pierścieniowej Ogólne informacje Przełącznik przemysłowy MICROSENS wyposaŝony został w mechanizm umoŝliwiający niemal natychmiastową (liczoną w milisekundach) rekonfigurację sieci Ethernet w przypadku uszkodzenia. Mechanizm ten pozwala uŝytkownikowi na zbudowanie sieci Ethernet w topologii pierścienia. Urządzenie wyposaŝone jest poza trzema złączami SFP (Fast Ethernet lub Gigabit Ethernet), w siedem złącz 10/100Base-TX dla podłączenia urządzeń sieci Ethernet, np. mechanizmów sterujących maszynami, sieciowych łączy nadrzędnych, konsoli i innych elementów sieciowych oraz jeden 10/100/1000Base-T słuŝący jako centralny uplink. Dwa główne porty SFP słuŝą do utworzenia optycznej konfiguracji łańcuchowej lub pierścieniowej. Trzeci port SFP moŝe być uŝyty jako dodatkowy uplink, albo do połączenia między pierścieniami. MoŜe on takŝe słuŝyć jako alternatywa dla portu 10/100/1000Base-T. Do konfigurowania i kontrolowania urządzeń moŝe słuŝyć protokół SNMP lub narzędzie do zarządzania zainstalowane na komputerze PC (Device Manager). Przełącznik wyposaŝony jest w funkcje autonegocjacji i Auto-Crossover, które mogą być konfigurowane ręcznie lub automatycznie. Urządzenie ma wzmocnioną konstrukcję, z wbudowanym mechanizmem mocowania na szynach 35 mm. Zasilanie przełącznika odbywa się poprzez zewnętrzny zasilacz 24 V DC. Do urządzenia moŝe być podłączone alternatywne źródło napięcia. Dostępna jest takŝe wersja tego urządzenia przystosowana do pracy w szerszym zakresie dopuszczelnych temeratur (od -40 C do 75 C).

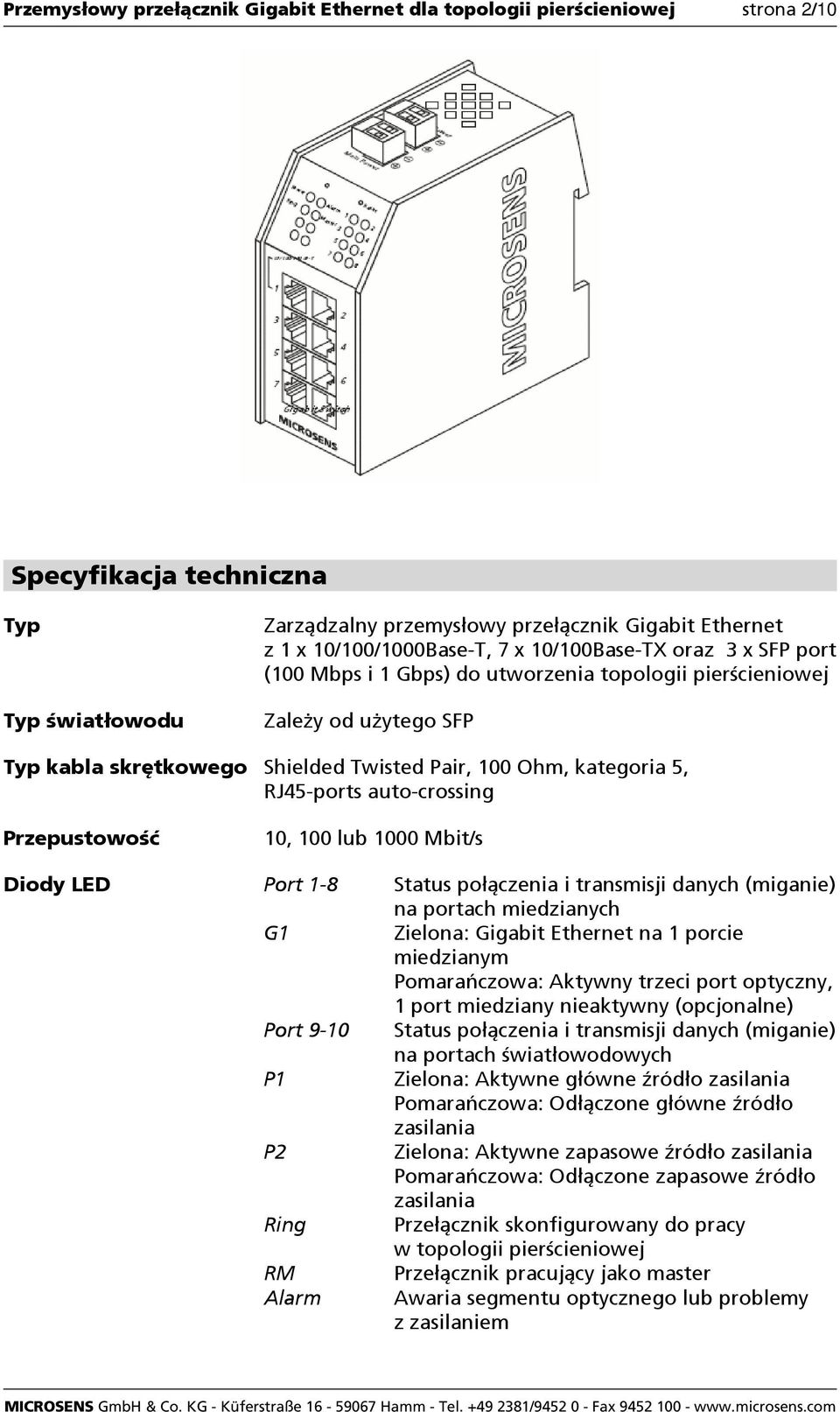

2 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 2/10 Specyfikacja techniczna Typ Typ światłowodu Zarządzalny przemysłowy przełącznik Gigabit Ethernet z 1 x 10/100/1000Base-T, 7 x 10/100Base-TX oraz 3 x SFP port (100 Mbps i 1 Gbps) do utworzenia topologii pierścieniowej ZaleŜy od uŝytego SFP Typ kabla skrętkowego Shielded Twisted Pair, 100 Ohm, kategoria 5, RJ45-ports auto-crossing Przepustowość 10, 100 lub 1000 Mbit/s Diody LED Port 1-8 Status połączenia i transmisji danych (miganie) na portach miedzianych G1 Zielona: Gigabit Ethernet na 1 porcie miedzianym Pomarańczowa: Aktywny trzeci port optyczny, 1 port miedziany nieaktywny (opcjonalne) Port 9-10 Status połączenia i transmisji danych (miganie) na portach światłowodowych P1 Zielona: Aktywne główne źródło zasilania Pomarańczowa: Odłączone główne źródło zasilania P2 Zielona: Aktywne zapasowe źródło zasilania Pomarańczowa: Odłączone zapasowe źródło zasilania Ring Przełącznik skonfigurowany do pracy w topologii pierścieniowej RM Przełącznik pracujący jako master Alarm Awaria segmentu optycznego lub problemy z zasilaniem

3 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 3/10 MontaŜ Szyna 35 mm, zgodnie z DIN EN Zasilanie Wymiary V DC (opcjonalnie 48 V DC)/ maks. 250 ma, zasilacz zewnętrzny, zasilanie redundantne 50 x 108 x 116 mm Temp. pracy -20 C do 60 C Temp. składowania -20 C do 80 C Wilgotność otoczenia Zarządzanie 5% do 90% nieskondensowana - Status urządzenia przez http-server lub SNMPv1 - Konfiguracja przez oprogramowanie zarządzające (Device Manager) - Telnet MontaŜ Przełącznik posiada kompaktową obudowę wykonaną z metalu, ze zintegrowanym mocowaniem na szynach 35 mm zgodnie z DIN EN Zamocowanie urządzenia następuje poprzez zatrzaśnięcie się uchwytu na szynie. Odstęp pomiędzy urządzeniami na szynie powinien wynosić minimum 20 mm, Ŝeby zapewnić odpowiedni odpływ ciepła. DemontaŜu urządzenia dokonujemy przy pomocy płaskiego wkrętaka, odciągając do dołu specjalny uchwyt znajdujący się na dolnej części obudowy. Właściwości przełącznika Przełącznik posiada architekturę store-and-forward i moŝe przekazywać pakiety bez ich blokowania pomiędzy pięcioma portami, przy wykorzystaniu pełnej prędkości transmisji. Do buforowania danych wykorzystuje przełącznik wykorzystuje pamięć wielkości 1MB. Urządzenie moŝe jednocześnie przechowywać 4096 adresów MAC w wewnętrznej tablicy przełączania. Automatyczny mechanizm aktualizuje tablice najpóźniej po czasie 5 minut po ostatnim odebraniu danych.

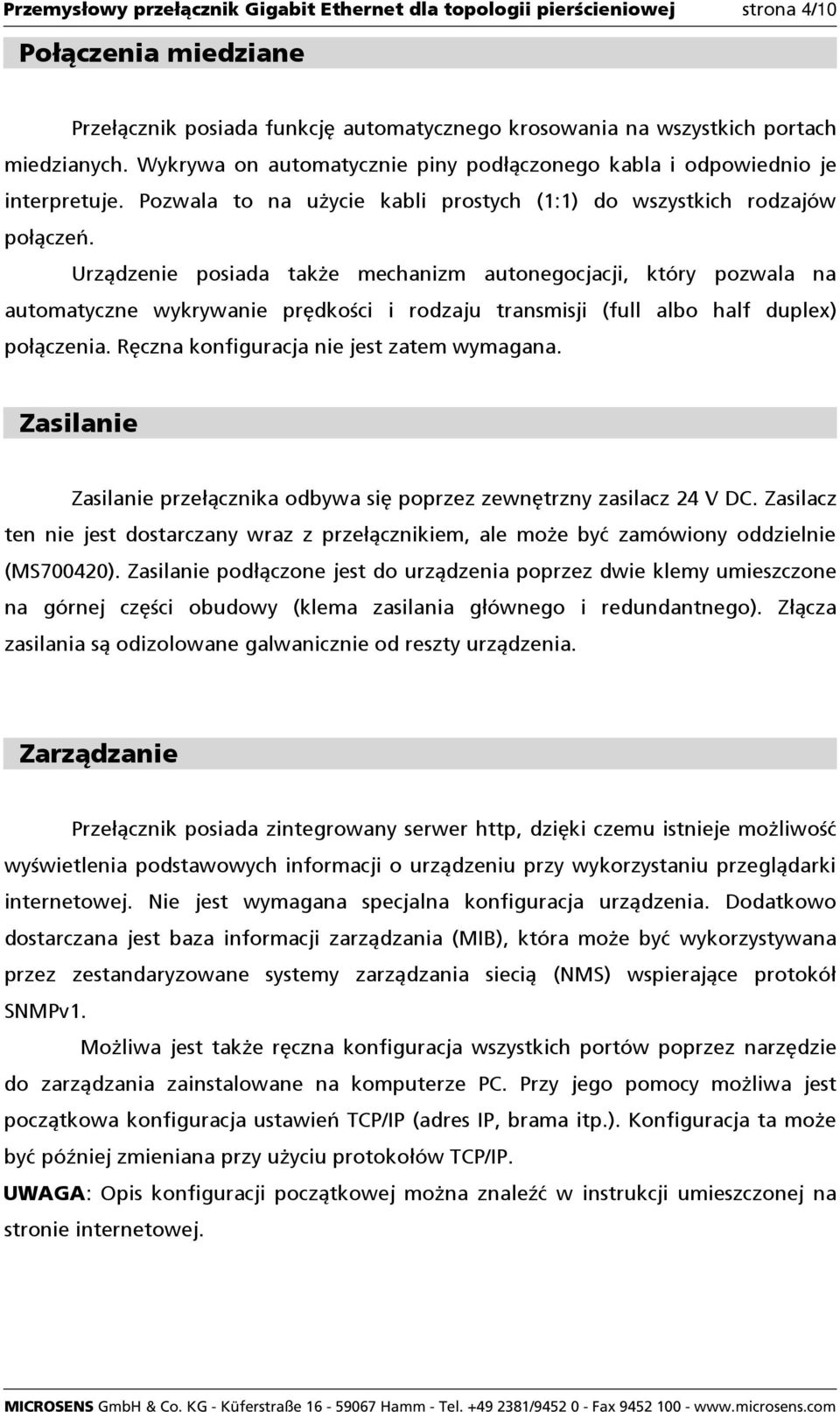

4 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 4/10 Połączenia miedziane Przełącznik posiada funkcję automatycznego krosowania na wszystkich portach miedzianych. Wykrywa on automatycznie piny podłączonego kabla i odpowiednio je interpretuje. Pozwala to na uŝycie kabli prostych (1:1) do wszystkich rodzajów połączeń. Urządzenie posiada takŝe mechanizm autonegocjacji, który pozwala na automatyczne wykrywanie prędkości i rodzaju transmisji (full albo half duplex) połączenia. Ręczna konfiguracja nie jest zatem wymagana. Zasilanie Zasilanie przełącznika odbywa się poprzez zewnętrzny zasilacz 24 V DC. Zasilacz ten nie jest dostarczany wraz z przełącznikiem, ale moŝe być zamówiony oddzielnie (MS700420). Zasilanie podłączone jest do urządzenia poprzez dwie klemy umieszczone na górnej części obudowy (klema zasilania głównego i redundantnego). Złącza zasilania są odizolowane galwanicznie od reszty urządzenia. Zarządzanie Przełącznik posiada zintegrowany serwer http, dzięki czemu istnieje moŝliwość wyświetlenia podstawowych informacji o urządzeniu przy wykorzystaniu przeglądarki internetowej. Nie jest wymagana specjalna konfiguracja urządzenia. Dodatkowo dostarczana jest baza informacji zarządzania (MIB), która moŝe być wykorzystywana przez zestandaryzowane systemy zarządzania siecią (NMS) wspierające protokół SNMPv1. MoŜliwa jest takŝe ręczna konfiguracja wszystkich portów poprzez narzędzie do zarządzania zainstalowane na komputerze PC. Przy jego pomocy moŝliwa jest początkowa konfiguracja ustawień TCP/IP (adres IP, brama itp.). Konfiguracja ta moŝe być później zmieniana przy uŝyciu protokołów TCP/IP. UWAGA: Opis konfiguracji początkowej moŝna znaleźć w instrukcji umieszczonej na stronie internetowej.

5 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 5/10 Informacje zarządzania dostępne są takŝe wewnątrz sieci (inband management), przy czym niewymagane jest specjalne połączenie. Poprzez wszystkie 4 porty miedziane moŝemy podłączyć inne urządzenie. Przy wyłączonej funkcji autonegocjacji konfiguracja prędkości (10 albo 100Mbit/s) oraz tryb transmisji (full albo half duplex) musi być ustawiana ręcznie. Funkcja pierścienia Dwa główne porty SFP, które posiada urządzenie, mogą być uŝyte do budowy topologii pierścieniowej. Topologia ta jest powszechnie uŝywana w warunkach przemysłowych i telekomunikacyjnych, dając dodatkowe zabezpieczenie na wypadek awarii, przy minimalnych kosztach okablowania. W warunkach poprawnego funkcjonowania sieci połączenie pierścieniowe jest logicznie przerwane przez urządzenie monitorujące (przełącznik skonfigurowany jako Ring Master). W przypadku awarii (zerwane połączenie lub uszkodzenie przełącznika) logicznie wyłączone połączenie zostaje aktywowane przez przełącznik główny (Ring Master). DuŜą zaletą tego rozwiązania jest fakt, iŝ Ŝadne dodatkowe urządzenie nie jest wymagane. Nawet, jeŝeli przełącznik pracujący jako Ring Master zostanie uszkodzony, to przerwa w komunikacji zostanie zapewniona właśnie w tej lokalizacji.

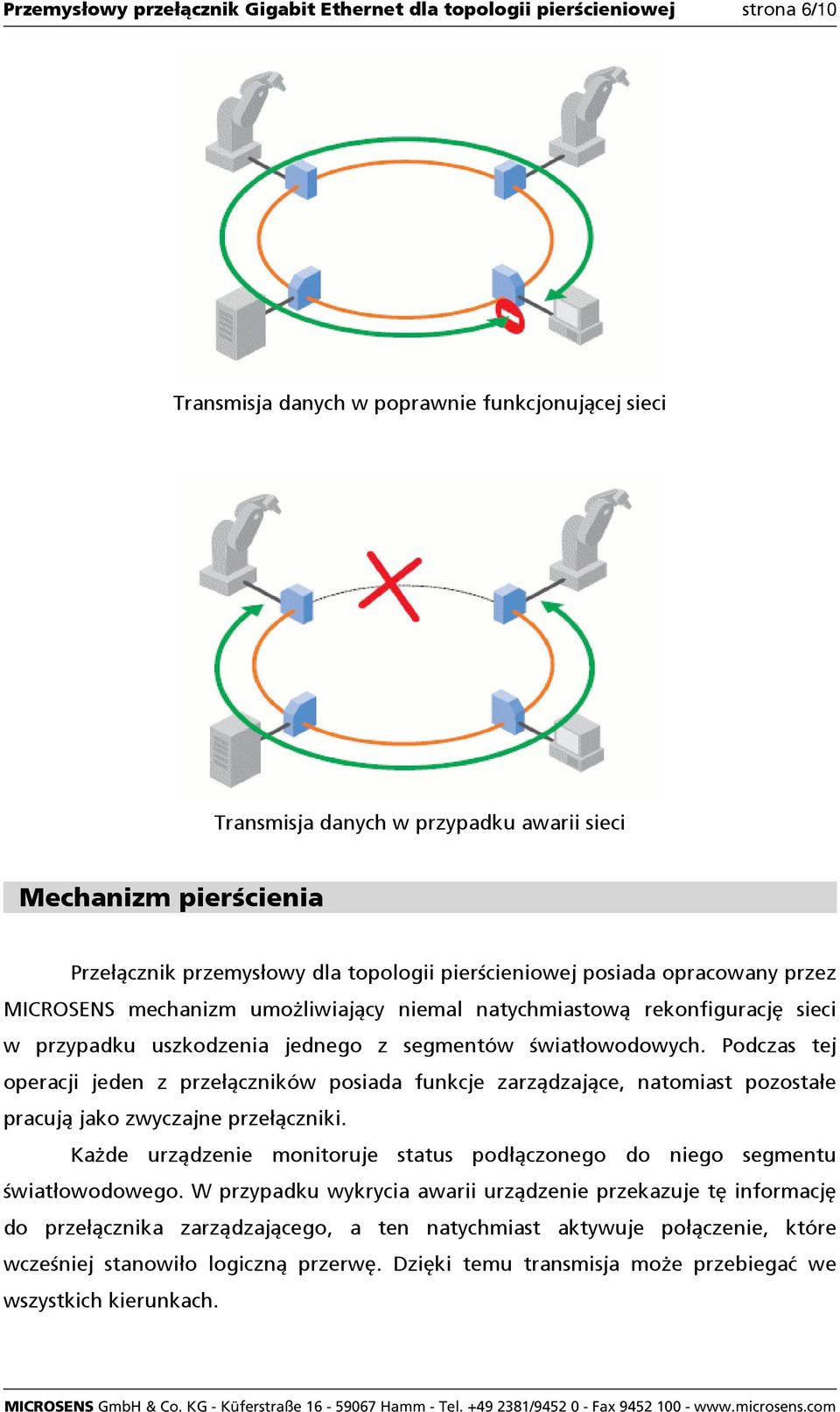

6 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 6/10 Transmisja danych w poprawnie funkcjonującej sieci Transmisja danych w przypadku awarii sieci Mechanizm pierścienia Przełącznik przemysłowy dla topologii pierścieniowej posiada opracowany przez MICROSENS mechanizm umoŝliwiający niemal natychmiastową rekonfigurację sieci w przypadku uszkodzenia jednego z segmentów światłowodowych. Podczas tej operacji jeden z przełączników posiada funkcje zarządzające, natomiast pozostałe pracują jako zwyczajne przełączniki. KaŜde urządzenie monitoruje status podłączonego do niego segmentu światłowodowego. W przypadku wykrycia awarii urządzenie przekazuje tę informację do przełącznika zarządzającego, a ten natychmiast aktywuje połączenie, które wcześniej stanowiło logiczną przerwę. Dzięki temu transmisja moŝe przebiegać we wszystkich kierunkach.

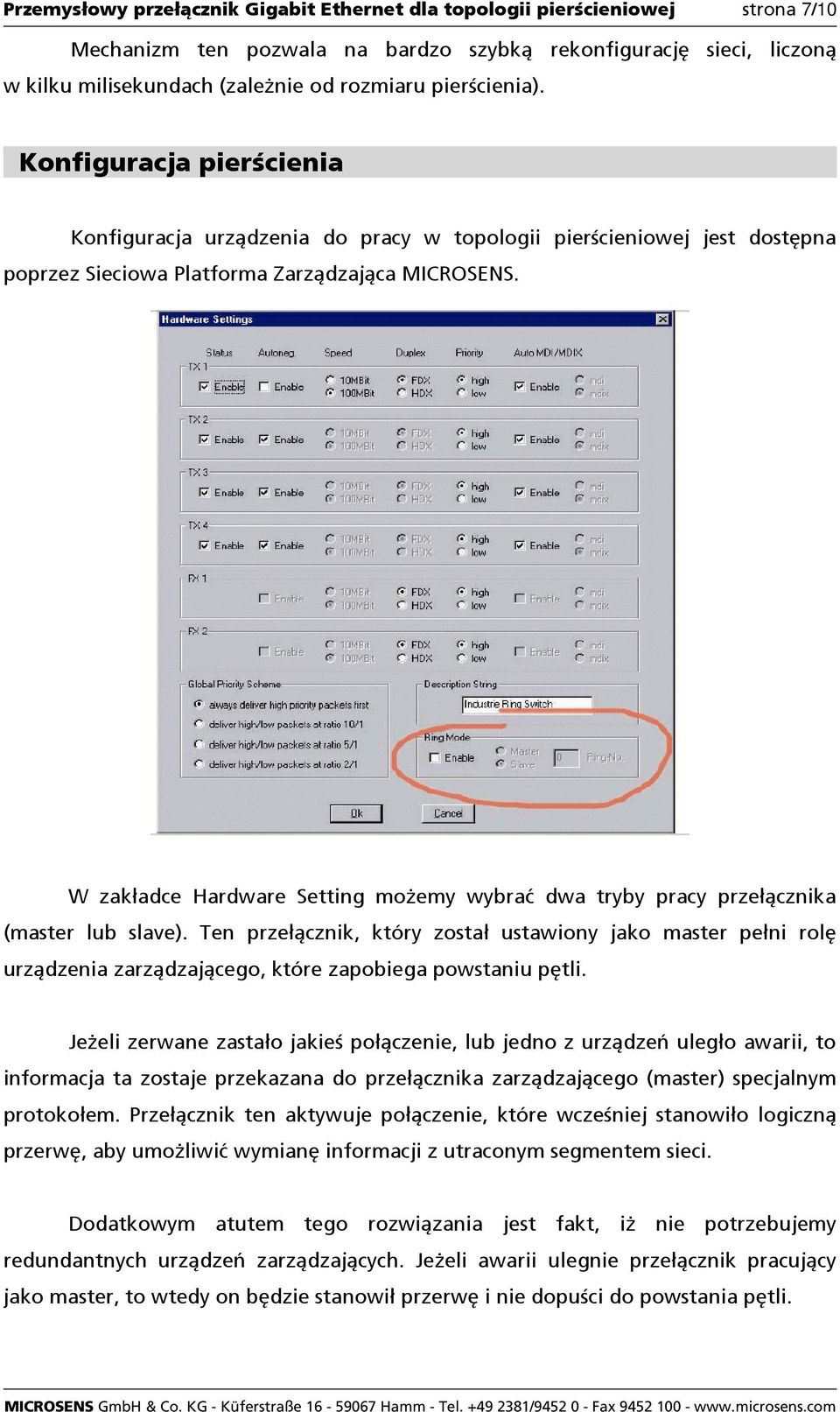

7 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 7/10 Mechanizm ten pozwala na bardzo szybką rekonfigurację sieci, liczoną w kilku milisekundach (zaleŝnie od rozmiaru pierścienia). Konfiguracja pierścienia Konfiguracja urządzenia do pracy w topologii pierścieniowej jest dostępna poprzez Sieciowa Platforma Zarządzająca MICROSENS. W zakładce Hardware Setting moŝemy wybrać dwa tryby pracy przełącznika (master lub slave). Ten przełącznik, który został ustawiony jako master pełni rolę urządzenia zarządzającego, które zapobiega powstaniu pętli. JeŜeli zerwane zastało jakieś połączenie, lub jedno z urządzeń uległo awarii, to informacja ta zostaje przekazana do przełącznika zarządzającego (master) specjalnym protokołem. Przełącznik ten aktywuje połączenie, które wcześniej stanowiło logiczną przerwę, aby umoŝliwić wymianę informacji z utraconym segmentem sieci. Dodatkowym atutem tego rozwiązania jest fakt, iŝ nie potrzebujemy redundantnych urządzeń zarządzających. JeŜeli awarii ulegnie przełącznik pracujący jako master, to wtedy on będzie stanowił przerwę i nie dopuści do powstania pętli.

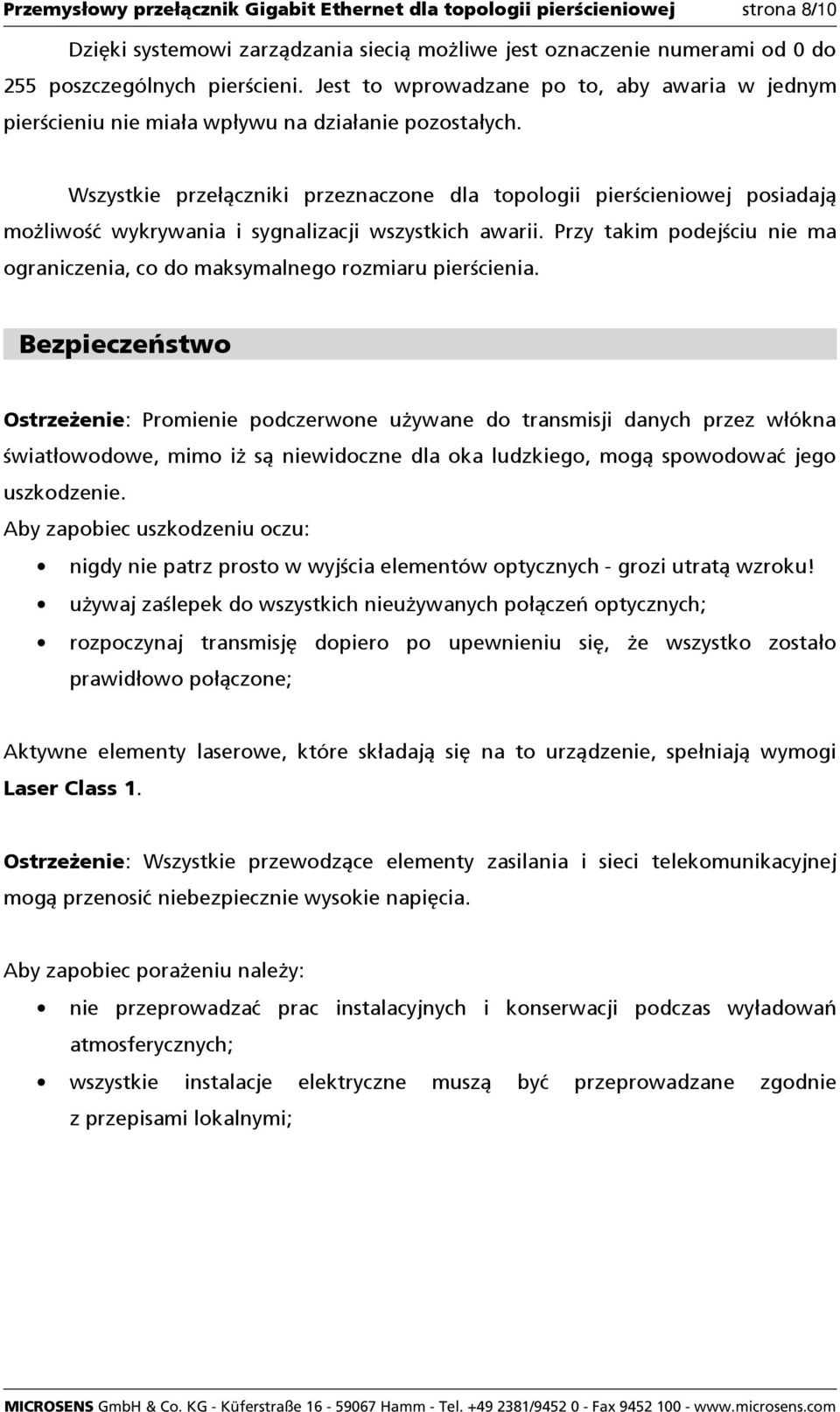

8 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 8/10 Dzięki systemowi zarządzania siecią moŝliwe jest oznaczenie numerami od 0 do 255 poszczególnych pierścieni. Jest to wprowadzane po to, aby awaria w jednym pierścieniu nie miała wpływu na działanie pozostałych. Wszystkie przełączniki przeznaczone dla topologii pierścieniowej posiadają moŝliwość wykrywania i sygnalizacji wszystkich awarii. Przy takim podejściu nie ma ograniczenia, co do maksymalnego rozmiaru pierścienia. Bezpieczeństwo OstrzeŜenie: Promienie podczerwone uŝywane do transmisji danych przez włókna światłowodowe, mimo iŝ są niewidoczne dla oka ludzkiego, mogą spowodować jego uszkodzenie. Aby zapobiec uszkodzeniu oczu: nigdy nie patrz prosto w wyjścia elementów optycznych - grozi utratą wzroku! uŝywaj zaślepek do wszystkich nieuŝywanych połączeń optycznych; rozpoczynaj transmisję dopiero po upewnieniu się, Ŝe wszystko zostało prawidłowo połączone; Aktywne elementy laserowe, które składają się na to urządzenie, spełniają wymogi Laser Class 1. OstrzeŜenie: Wszystkie przewodzące elementy zasilania i sieci telekomunikacyjnej mogą przenosić niebezpiecznie wysokie napięcia. Aby zapobiec poraŝeniu naleŝy: nie przeprowadzać prac instalacyjnych i konserwacji podczas wyładowań atmosferycznych; wszystkie instalacje elektryczne muszą być przeprowadzane zgodnie z przepisami lokalnymi;

9 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 9/10 Typy urządzeń Nr art. Opis Złącza MS650869M MS650869MX 10 portowy Gigabit Ethernet Industrial Switch z funkcją Ring 1x 10/100/1000Base-T, 7x 10/100Base-TX, 3x 1000Base-X SFP slot 10 portowy Gigabit Ethernet Industrial Switch z funkcją Ring 1x 10/100/1000Base-T, 7x 10/100Base-TX, 3x 1000Base-X SFP slot, szerszy zakres temperatury pracy 3x SFP 8x RJ45 2x zasilanie 3x SFP 8x RJ45 2x zasilanie SFP Transceivers Nr art. Opis Złącza MS100193* SFP, SDH STM-1, ATM OC-3, 1310 nm wielomodowy, do 155 Mbps LC duplex MS100010* SFP, SDH STM-1, ATM OC-3, 1310 nm jednomodowy, do 155 Mbps, min 25 km LC duplex MS100200* SFP, Gigabit Ethernet / Fibre Channel, 850 nm wielomodowy, do 1.25 Gbps LC duplex MS100210* SFP, Gigabit Ethernet / Fibre Channel, 1310 nm jednomodowy, do 1.25 Gbps, min 10 km LC duplex *)Opcja "D" dla funkcji diagnostycznych (np. MS100200D)

10 Przemysłowy przełącznik Gigabit Ethernet dla topologii pierścieniowej strona 10/10 Akcesoria Nr art. Opis Złącza MS Device Manager PC-Software V3.x MICROSENS Switch-Management (wymagane do konfiguracji pierścienia) MS Zasilacz do montaŝu na szynie 24 Watt 24 V / 1,0 A, o napięciu wejściowym VAC, In: 3 - stykowe Out: 2 - stykowe MS Zasilacz do montaŝu na szynie 60 Watt 24 V / 2,5 A, o napięciu wejściowym VAC, In: 3 - stykowe Out: 5 - stykowe MS Zasilacz do montaŝu na szynie 120 Watt 24 V / 5,0 A, o napięciu wejściowym VAC, In: 3 - stykowe Out: 5 - stykowe MS Zasilacz do montaŝu na szynie 60 Watt 48 V / 1,25 A, o napięciu wejściowym VAC, In: 3 - stykowe Out: 5 - stykowe MS Zasilacz do montaŝu na szynie 60 Watt 48 V / 1,25 A, o napięciu wejściowym VDC, In: 3 - stykowe Out: 2 - stykowe Ze względu na stały rozwój naszych produktów MICROSENS zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego uprzedzania. md/4807
