3 OPIS Przedmiotem opracowania jest techniczny projekt wykonawczy technologii teatralnej w zakresie technologii ogólnej, technologii mechanizmów sceny, technologii oświetlenia teatralnego, technologii nagłośnienia, technologii interkomu, technologii kinotechniki. Technologia określa podstawowe zależności powierzchni i przestrzeni, oraz rozmieszczenie urządzeń technologicznych, a także: - schematy blokowe połączeń urządzeń technologicznych w poszczególnych branżach - niezbędne wytyczne branżowe - kosztorysy i przedmiary urządzeń zaprojektowanych w poszczególnych częściach technologii Uwagi ogólne Opracowanie technologii oparto na założeniu wykorzystania sceny jako wielofunkcyjnej, do prowadzenia: - własnych spektakli teatralnych - występów gościnnych zespołów teatralnych w oprawie scenograficznej dostosowanej do warunków przestrzennych i technicznych sceny - konferencji - występów estradowych - koncertów i recitali - imprez o charakterze społecznym, kulturalnym, oświatowym, akademii, odczytów, itp. z możliwością ich uatrakcyjnienia - pokazów mody OPIS TECHNICZNY TECHNOLOGII WIDOWNIA W obszarze widowni usytuowane są: - stanowisko elektroakustyka - kabina elektryka operatora swiatła - kabina kinowa - szczelina oświetleniowa nad widownią - prosceniowy wyciąg oświetleniowy linowy - stanowiska świetlne boczne Stanowisko elektroakustyka Usytuowane za ostatnim rzędem widowni. Opis wraz z rozmieszczeniem urządzeń zawiera technologia nagłośnienia. Kabina oświetleniowa Usytuowana na pierwszym piętrze z tyłu widowni. Opis wraz z rozmieszczeniem urządzeń zawiera technologia oświetlenia. Kabina kinowa Usytuowana na pierwszym piętrze z tyłu widowni. Opis wraz z rozmieszczeniem urządzeń zawiera technologia kinotechniki.

4 Stanowiska świetlne strona L i P widowni Rura pozioma stalowa, zamontowana na ścianach widowni. Do rury montowane są uchwyty hakowe. Do uchwytów montowane będą projektory teatralne, zabezpieczane linkami zabezpieczającymi. Szczelina oświetleniowa nad widownią Pomost techniczny nad widownią pod sufitem, przeznaczony jako stanowiska świetlne. Stanowiska świetlne boczne strona L i P proscenium Drabina stalowa rurowa. Do rury montowane są wysięgniki uniwersalne łamane, z płytą obrotową. Do płyty obrotowej montowane będą projektory teatralne, zabezpieczane linkami zabezpieczającymi. Rura drabiny umożliwia ustawianie projektorów na różnych wysokościach, a wysięgnik umożliwia płynny obrót projektorem i ustawienia plamy świetlnej projektora na proscenium sceny. Wyciąg linowy prosceniowy Do lin stalowych wyciągu zamontowana jest rura stalowa. Wyciąg wyposażony jest w kosz kablowy. Koła przewojowe oraz napęd zainstalowane są na półce nad proscenium. Napęd wyciągu elektryczny, nieregulowany, max obciążenie wyciągu 500 kg. Wyciąg przeznaczony jest na stanowisko świetlne oświetlające proscenium i plan portalu. Usytuowanie pokazano na rys. 2,9 Mechanizmy sceny Ekran kinowy Konstrukcja ekranu kinowego zamontowana na wyciągu linowym usytuowanym w szczelinie proscenicznej. Usytuowanie pokazano na rys. 2,9 Mechanizmy sceny

5 PORTAL SCENY Jest to obszar oddzielający proscenium od sceny. Obszar portalowy zamykają stałe wieże portalowe, oraz stały most portalowy. Znajdują się w nim: - architektoniczne okno portalowe - kurtyna główna z mechanizmem kurtynowym - most portalowy - stałe wieże portalowe Architektoniczne okno portalowe wymiary okna - szerokość 8,70 m - wysokość 5,20 m Kurtyna główna materiałowa Dwuczęściowa, dwuwarstwowa, rozsuwana Pierwsza warstwa kurtyny wykonana z pluszu, drapowanie 100% Warstwa druga tłumiąca wykonana na gładko materiału typu MOLTON Całość wykonana z materiałów posiadających obowiązujące atesty ppoż. Montaż kurtyny do mechanizmu kurtynowego wykonany przez troki bawełniane przyszyte do kurtyny materiałowej. Mechanizm kurtynowy wyposażony w napęd ręczny za pomocą liny konopnej Wymiary kurtyny: - wysokość 5,60 m - szerokość 11,50 m Kolorystyka i wybór materiału według opracowania projektu wnętrz Usytuowanie pokazano na rys. 2,8 Mechanizmy sceny Wieże portalowe Konstrukcja stalowa stała osłonięta od strony widowni blachą lub oklejona materiałem pomalowana na kolor czarny matowy. Od strony sceny są to konstrukcje otwarte, w których znajdują się: z lewej strony - stanowisko inspicjenta z prawej strony stanowisko suflera. Każda wieża wyposażona jest w jeden pomost techniczny pośredni przeznaczony na stanowiska świetlne i nagłośnieniowe. Komunikacja na pomost pośredni i dalej na most portalowy, galerie techniczne boczne z poziomu sceny za pomoca drabin zamontowanych w wieżach portalowych i galeriach technicznych. Usytuowanie pokazano na rys. 2,2 Mechanizmy sceny Pomosty pośrednie wież portalowych Poziom +3,87, podłoga wykonana z krat pomostowych Mostostal, poręcze z rur o średnicy 52 mm, zainstalowane na wysokości 1,10 m od poziomu podłogi pomostu. Przy podłodze pomostów zamontowany krawężnik zabezpieczający o wysokości 20 cm. Usytuowanie pokazano na rys. 2,3 Mechanizmy sceny

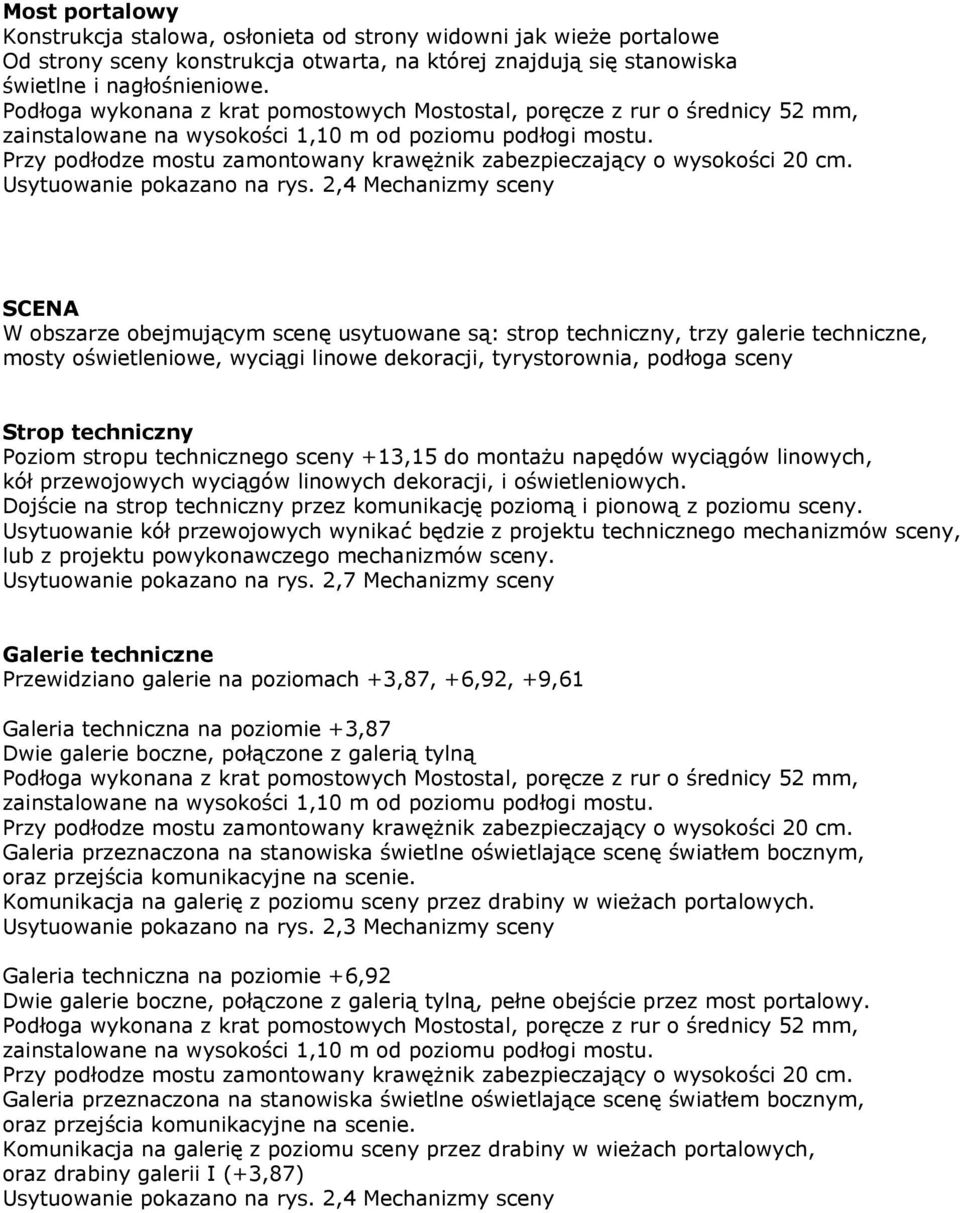

6 Most portalowy Konstrukcja stalowa, osłonieta od strony widowni jak wieże portalowe Od strony sceny konstrukcja otwarta, na której znajdują się stanowiska świetlne i nagłośnieniowe. Podłoga wykonana z krat pomostowych Mostostal, poręcze z rur o średnicy 52 mm, zainstalowane na wysokości 1,10 m od poziomu podłogi mostu. Przy podłodze mostu zamontowany krawężnik zabezpieczający o wysokości 20 cm. Usytuowanie pokazano na rys. 2,4 Mechanizmy sceny SCENA W obszarze obejmującym scenę usytuowane są: strop techniczny, trzy galerie techniczne, mosty oświetleniowe, wyciągi linowe dekoracji, tyrystorownia, podłoga sceny Strop techniczny Poziom stropu technicznego sceny +13,15 do montażu napędów wyciągów linowych, kół przewojowych wyciągów linowych dekoracji, i oświetleniowych. Dojście na strop techniczny przez komunikację poziomą i pionową z poziomu sceny. Usytuowanie kół przewojowych wynikać będzie z projektu technicznego mechanizmów sceny, lub z projektu powykonawczego mechanizmów sceny. Usytuowanie pokazano na rys. 2,7 Mechanizmy sceny Galerie techniczne Przewidziano galerie na poziomach +3,87, +6,92, +9,61 Galeria techniczna na poziomie +3,87 Dwie galerie boczne, połączone z galerią tylną Podłoga wykonana z krat pomostowych Mostostal, poręcze z rur o średnicy 52 mm, zainstalowane na wysokości 1,10 m od poziomu podłogi mostu. Przy podłodze mostu zamontowany krawężnik zabezpieczający o wysokości 20 cm. Galeria przeznaczona na stanowiska świetlne oświetlające scenę światłem bocznym, oraz przejścia komunikacyjne na scenie. Komunikacja na galerię z poziomu sceny przez drabiny w wieżach portalowych. Usytuowanie pokazano na rys. 2,3 Mechanizmy sceny Galeria techniczna na poziomie +6,92 Dwie galerie boczne, połączone z galerią tylną, pełne obejście przez most portalowy. Podłoga wykonana z krat pomostowych Mostostal, poręcze z rur o średnicy 52 mm, zainstalowane na wysokości 1,10 m od poziomu podłogi mostu. Przy podłodze mostu zamontowany krawężnik zabezpieczający o wysokości 20 cm. Galeria przeznaczona na stanowiska świetlne oświetlające scenę światłem bocznym, oraz przejścia komunikacyjne na scenie. Komunikacja na galerię z poziomu sceny przez drabiny w wieżach portalowych, oraz drabiny galerii I (+3,87) Usytuowanie pokazano na rys. 2,4 Mechanizmy sceny

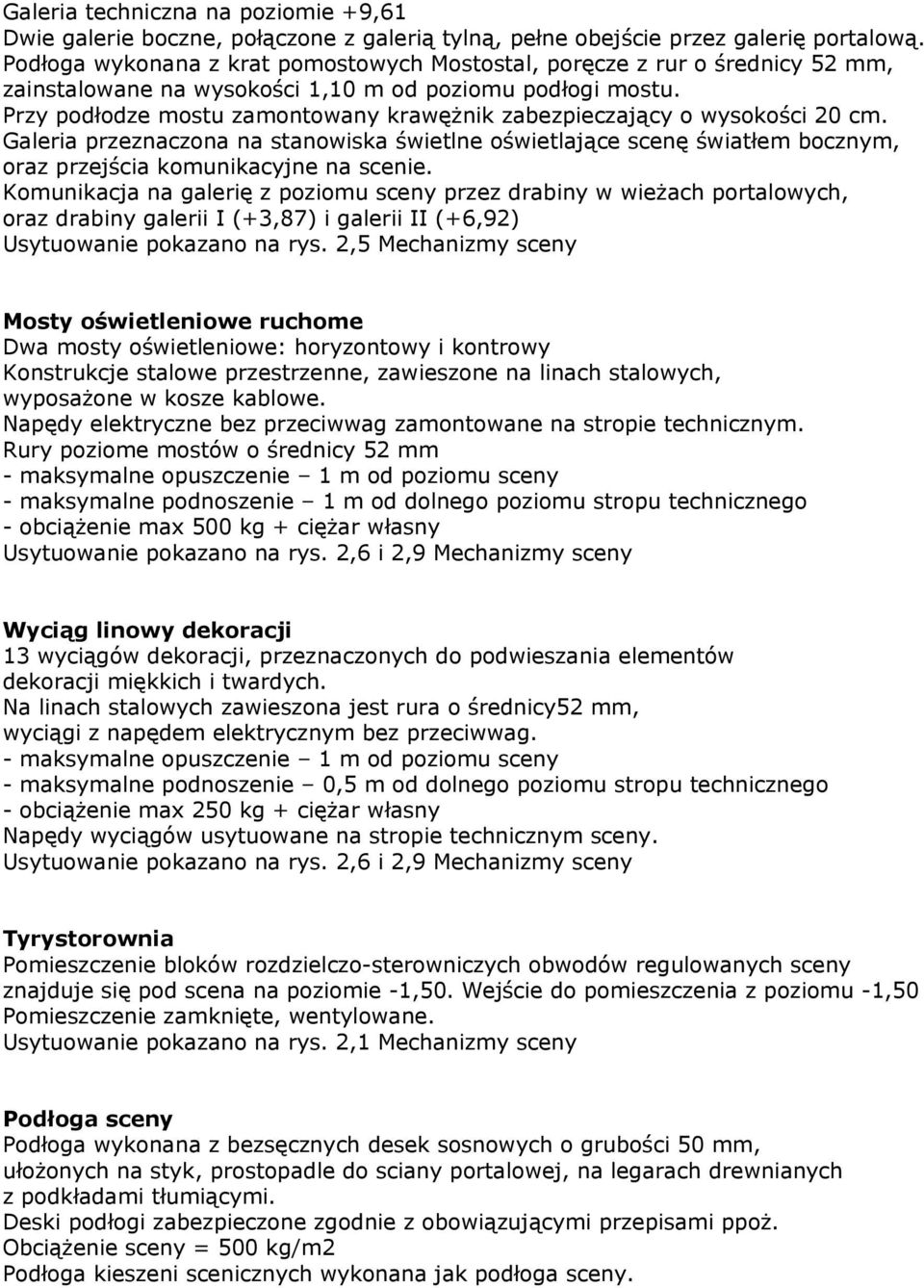

7 Galeria techniczna na poziomie +9,61 Dwie galerie boczne, połączone z galerią tylną, pełne obejście przez galerię portalową. Podłoga wykonana z krat pomostowych Mostostal, poręcze z rur o średnicy 52 mm, zainstalowane na wysokości 1,10 m od poziomu podłogi mostu. Przy podłodze mostu zamontowany krawężnik zabezpieczający o wysokości 20 cm. Galeria przeznaczona na stanowiska świetlne oświetlające scenę światłem bocznym, oraz przejścia komunikacyjne na scenie. Komunikacja na galerię z poziomu sceny przez drabiny w wieżach portalowych, oraz drabiny galerii I (+3,87) i galerii II (+6,92) Usytuowanie pokazano na rys. 2,5 Mechanizmy sceny Mosty oświetleniowe ruchome Dwa mosty oświetleniowe: horyzontowy i kontrowy Konstrukcje stalowe przestrzenne, zawieszone na linach stalowych, wyposażone w kosze kablowe. Napędy elektryczne bez przeciwwag zamontowane na stropie technicznym. Rury poziome mostów o średnicy 52 mm - maksymalne opuszczenie 1 m od poziomu sceny - maksymalne podnoszenie 1 m od dolnego poziomu stropu technicznego - obciążenie max 500 kg + ciężar własny Usytuowanie pokazano na rys. 2,6 i 2,9 Mechanizmy sceny Wyciąg linowy dekoracji 13 wyciągów dekoracji, przeznaczonych do podwieszania elementów dekoracji miękkich i twardych. Na linach stalowych zawieszona jest rura o średnicy52 mm, wyciągi z napędem elektrycznym bez przeciwwag. - maksymalne opuszczenie 1 m od poziomu sceny - maksymalne podnoszenie 0,5 m od dolnego poziomu stropu technicznego - obciążenie max 250 kg + ciężar własny Napędy wyciągów usytuowane na stropie technicznym sceny. Usytuowanie pokazano na rys. 2,6 i 2,9 Mechanizmy sceny Tyrystorownia Pomieszczenie bloków rozdzielczo-sterowniczych obwodów regulowanych sceny znajduje się pod scena na poziomie -1,50. Wejście do pomieszczenia z poziomu -1,50 Pomieszczenie zamknięte, wentylowane. Usytuowanie pokazano na rys. 2,1 Mechanizmy sceny Podłoga sceny Podłoga wykonana z bezsęcznych desek sosnowych o grubości 50 mm, ułożonych na styk, prostopadle do sciany portalowej, na legarach drewnianych z podkładami tłumiącymi. Deski podłogi zabezpieczone zgodnie z obowiązującymi przepisami ppoż. Obciążenie sceny = 500 kg/m2 Podłoga kieszeni scenicznych wykonana jak podłoga sceny.

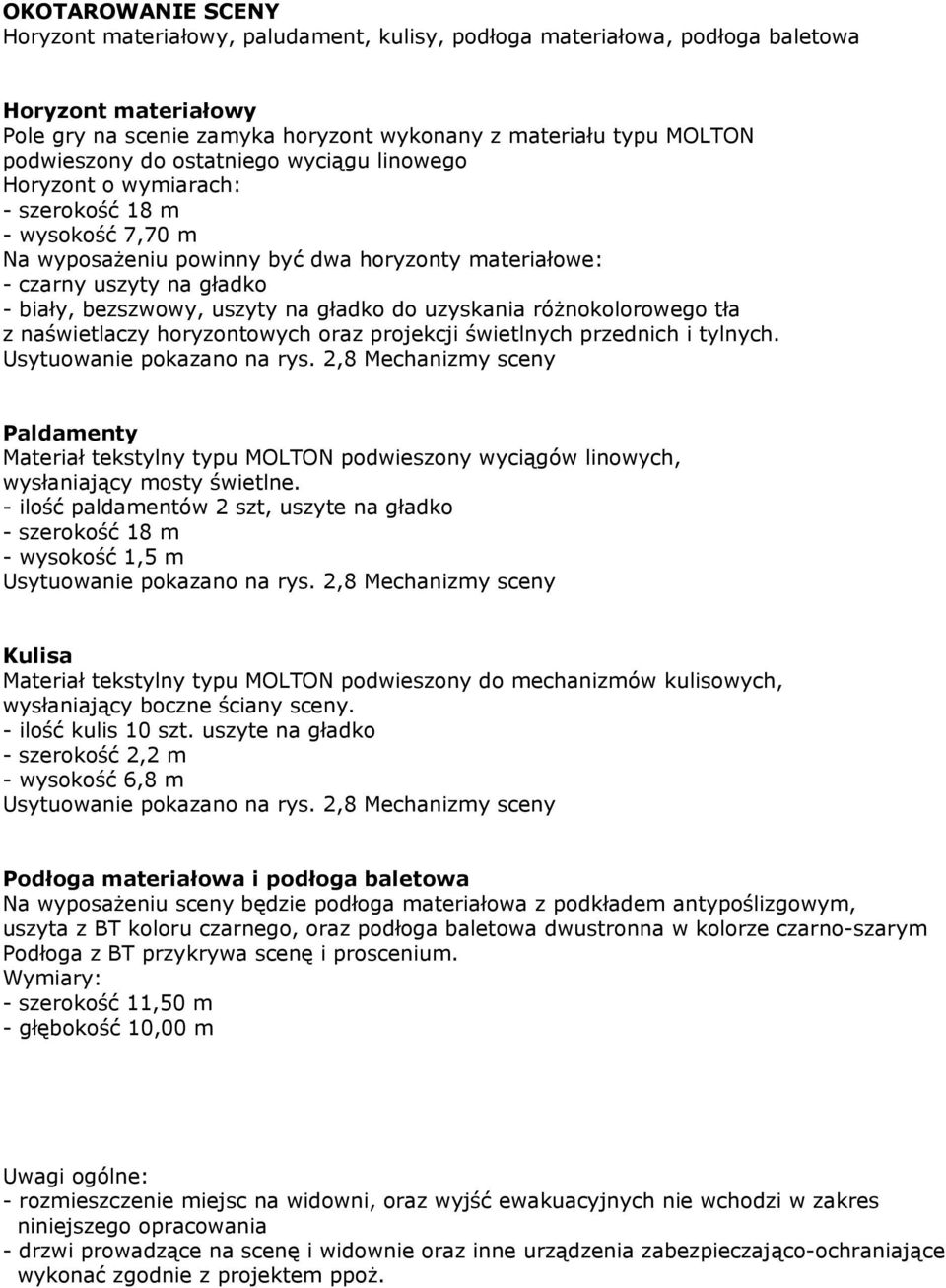

8 OKOTAROWANIE SCENY Horyzont materiałowy, paludament, kulisy, podłoga materiałowa, podłoga baletowa Horyzont materiałowy Pole gry na scenie zamyka horyzont wykonany z materiału typu MOLTON podwieszony do ostatniego wyciągu linowego Horyzont o wymiarach: - szerokość 18 m - wysokość 7,70 m Na wyposażeniu powinny być dwa horyzonty materiałowe: - czarny uszyty na gładko - biały, bezszwowy, uszyty na gładko do uzyskania różnokolorowego tła z naświetlaczy horyzontowych oraz projekcji świetlnych przednich i tylnych. Usytuowanie pokazano na rys. 2,8 Mechanizmy sceny Paldamenty Materiał tekstylny typu MOLTON podwieszony wyciągów linowych, wysłaniający mosty świetlne. - ilość paldamentów 2 szt, uszyte na gładko - szerokość 18 m - wysokość 1,5 m Usytuowanie pokazano na rys. 2,8 Mechanizmy sceny Kulisa Materiał tekstylny typu MOLTON podwieszony do mechanizmów kulisowych, wysłaniający boczne ściany sceny. - ilość kulis 10 szt. uszyte na gładko - szerokość 2,2 m - wysokość 6,8 m Usytuowanie pokazano na rys. 2,8 Mechanizmy sceny Podłoga materiałowa i podłoga baletowa Na wyposażeniu sceny będzie podłoga materiałowa z podkładem antypoślizgowym, uszyta z BT koloru czarnego, oraz podłoga baletowa dwustronna w kolorze czarno-szarym Podłoga z BT przykrywa scenę i proscenium. Wymiary: - szerokość 11,50 m - głębokość 10,00 m Uwagi ogólne: - rozmieszczenie miejsc na widowni, oraz wyjść ewakuacyjnych nie wchodzi w zakres niniejszego opracowania - drzwi prowadzące na scenę i widownie oraz inne urządzenia zabezpieczająco-ochraniające wykonać zgodnie z projektem ppoż.
