Opis uszkodzeń betonów rury ssącej Hz-3

Transkrypt

1 Opis uszkodzeń betonów rury ssącej Hz-3 W dniu grudnia 01 r. dokonano oględzin rury ssącej hydrozespołu Hz3. Kształt i podstawowe wymiary rury pokazano na rysunkach poniżej. Podstawowe wymiary rury ssącej:

2 W czasie oględzin stwierdzono szereg uszkodzeń betonów ścian bocznych, stropu oraz dna rury, które zaznaczone zostały na poniższych szkicach i opisane numerami 1 do. Rys. 3. Ściana okna lewego od strony Hz; Rys.. Ściana okna prawego od strony Hz Rys.. Filar okna lewego Rys. 6. Filar okna prawego Rys. 7. Strop rury Rys. 8. Dno rury W wielu miejscach stwierdzono wykwity osadów na powierzchni betonu wzdłuż rys co dowodzi, że woda przepływając przez beton powoduje jego ługowanie. W stropie okna lewego rury ssącej, w rejonie zastawki remontowej, stwierdzono intensywne wycieki wody (usterka oznaczona numerem ). Stwierdzono również szereg rys na ścianach bocznych, w dnie, jak również na stropie i w samym stożku rury bezpośrednio pod turbiną. Zestawienie stwierdzonych uszkodzeń przedstawiono w tabeli poniżej.

3 Uszczelnienie pęknięć betonów w rurze ssącej Hz-3 EW Włocławek Inwentaryzacja uszkodzeń betonów w Hz-3 (z dnia.1.01 r.) nr [-] a OKNO PRAWE długość uwagi [m] ściana prawa filar (lewa ściana) 3 strop nr [-] b OKNO LEWE długość uwagi [m] Lewa ściana 8 filar (prawa ściana) dno strop strumień wody STOŻEK 1 Według przeprowadzonych szacunków sumaryczna długość rys przewidywanych do naprawy wynosi ok. 130 m. Trudne warunki w czasie dokonywania oględzin (ciemność, powierzchnie betonów pokryte mokrym szlamem (osadem), nieszczelność zamknięć, znaczne odległości, itp.) nie dają gwarancji, że stwierdzone uszkodzenia betonów zostały właściwie rozpoznane zarówno pod względem jakości jak i ilości. Faktyczne uszkodzenia mogą posiadać sumaryczną długość mniejszą lub większą od oszacowanej. Rzeczywisty zakres napraw będzie mógł zostać określony po usunięciu osadów (szlamu) i przeschnięciu powierzchni betonowej. Dokumentacja fotograficzna Poniżej przedstawiono zdjęcia pochodzące z oględzin rury ssącej. Trudne warunki, o których mowa wyżej, a dodatkowo pył wodny (krople wody zawieszone w powietrzu) utrudniały wykonanie dokumentacji fotograficznej stanu betonów, co skutkuje tym, że niektóre zdjęcia są mało czytelne. Niemniej na wielu fotografiach wyraźnie widoczne są uszkodzenia betonów w formie nacieków węglanów no jego powierzchniach.

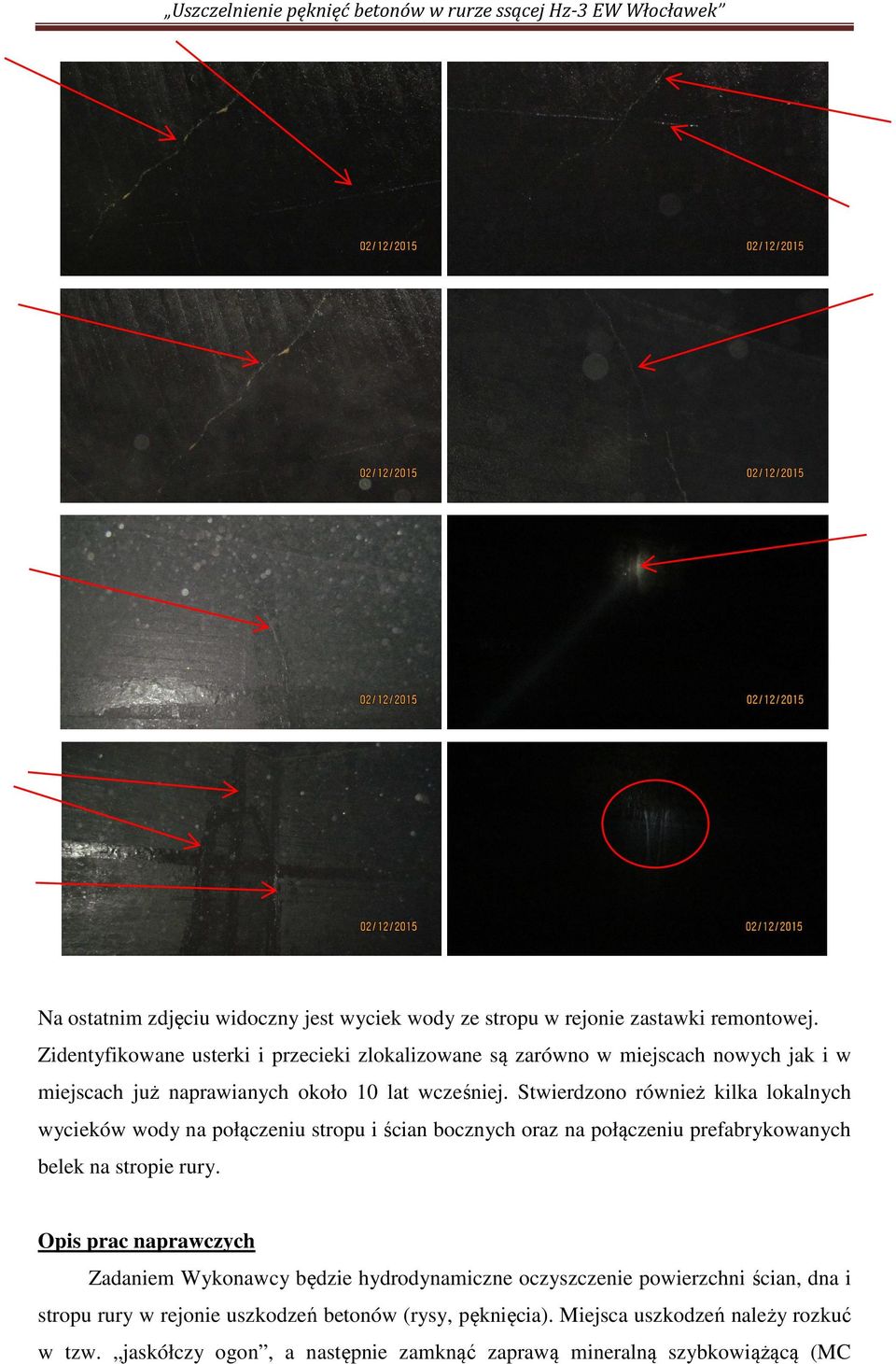

4 Uszczelnienie pęknięć betonów w rurze ssącej Hz-3 EW Włocławek Na ostatnim zdjęciu widoczny jest wyciek wody ze stropu w rejonie zastawki remontowej. Zidentyfikowane usterki i przecieki zlokalizowane są zarówno w miejscach nowych jak i w miejscach już naprawianych około lat wcześniej. Stwierdzono również kilka lokalnych wycieków wody na połączeniu stropu i ścian bocznych oraz na połączeniu prefabrykowanych belek na stropie rury. Opis prac naprawczych Zadaniem Wykonawcy będzie hydrodynamiczne oczyszczenie powierzchni ścian, dna i stropu rury w rejonie uszkodzeń betonów (rysy, pęknięcia). Miejsca uszkodzeń należy rozkuć w tzw. jaskółczy ogon, a następnie zamknąć zaprawą mineralną szybkowiążącą (MC

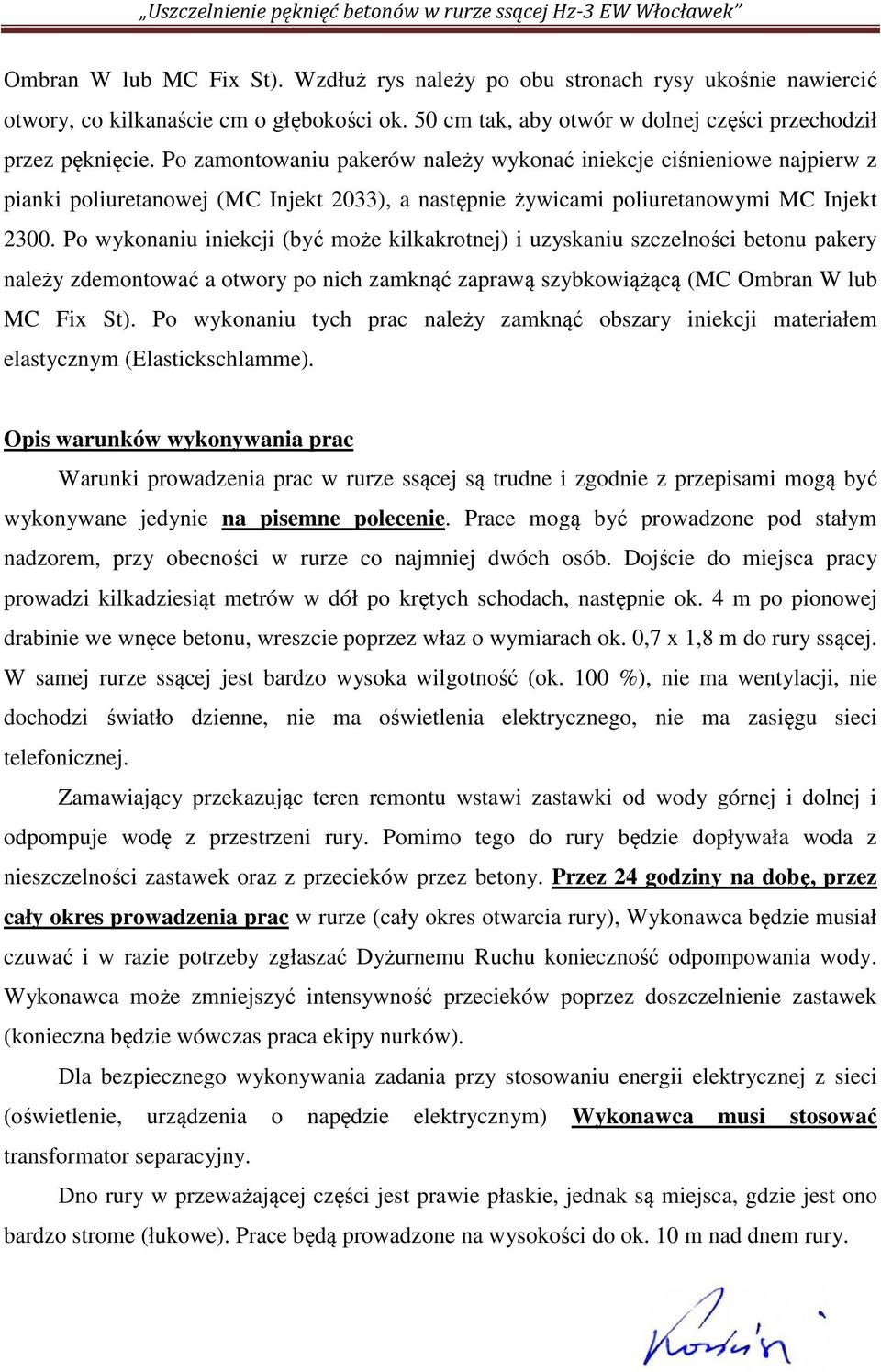

5 Ombran W lub MC Fix St). Wzdłuż rys należy po obu stronach rysy ukośnie nawiercić otwory, co kilkanaście cm o głębokości ok. 0 cm tak, aby otwór w dolnej części przechodził przez pęknięcie. Po zamontowaniu pakerów należy wykonać iniekcje ciśnieniowe najpierw z pianki poliuretanowej (MC Injekt 033), a następnie żywicami poliuretanowymi MC Injekt 300. Po wykonaniu iniekcji (być może kilkakrotnej) i uzyskaniu szczelności betonu pakery należy zdemontować a otwory po nich zamknąć zaprawą szybkowiążącą (MC Ombran W lub MC Fix St). Po wykonaniu tych prac należy zamknąć obszary iniekcji materiałem elastycznym (Elastickschlamme). Opis warunków wykonywania prac Warunki prowadzenia prac w rurze ssącej są trudne i zgodnie z przepisami mogą być wykonywane jedynie na pisemne polecenie. Prace mogą być prowadzone pod stałym nadzorem, przy obecności w rurze co najmniej dwóch osób. Dojście do miejsca pracy prowadzi kilkadziesiąt metrów w dół po krętych schodach, następnie ok. m po pionowej drabinie we wnęce betonu, wreszcie poprzez właz o wymiarach ok. 0,7 x 1,8 m do rury ssącej. W samej rurze ssącej jest bardzo wysoka wilgotność (ok. 0 %), nie ma wentylacji, nie dochodzi światło dzienne, nie ma oświetlenia elektrycznego, nie ma zasięgu sieci telefonicznej. Zamawiający przekazując teren remontu wstawi zastawki od wody górnej i dolnej i odpompuje wodę z przestrzeni rury. Pomimo tego do rury będzie dopływała woda z nieszczelności zastawek oraz z przecieków przez betony. Przez godziny na dobę, przez cały okres prowadzenia prac w rurze (cały okres otwarcia rury), Wykonawca będzie musiał czuwać i w razie potrzeby zgłaszać Dyżurnemu Ruchu konieczność odpompowania wody. Wykonawca może zmniejszyć intensywność przecieków poprzez doszczelnienie zastawek (konieczna będzie wówczas praca ekipy nurków). Dla bezpiecznego wykonywania zadania przy stosowaniu energii elektrycznej z sieci (oświetlenie, urządzenia o napędzie elektrycznym) Wykonawca musi stosować transformator separacyjny. Dno rury w przeważającej części jest prawie płaskie, jednak są miejsca, gdzie jest ono bardzo strome (łukowe). Prace będą prowadzone na wysokości do ok. m nad dnem rury.
