1. Ogólny opis przedmiotu zamówienia

Transkrypt

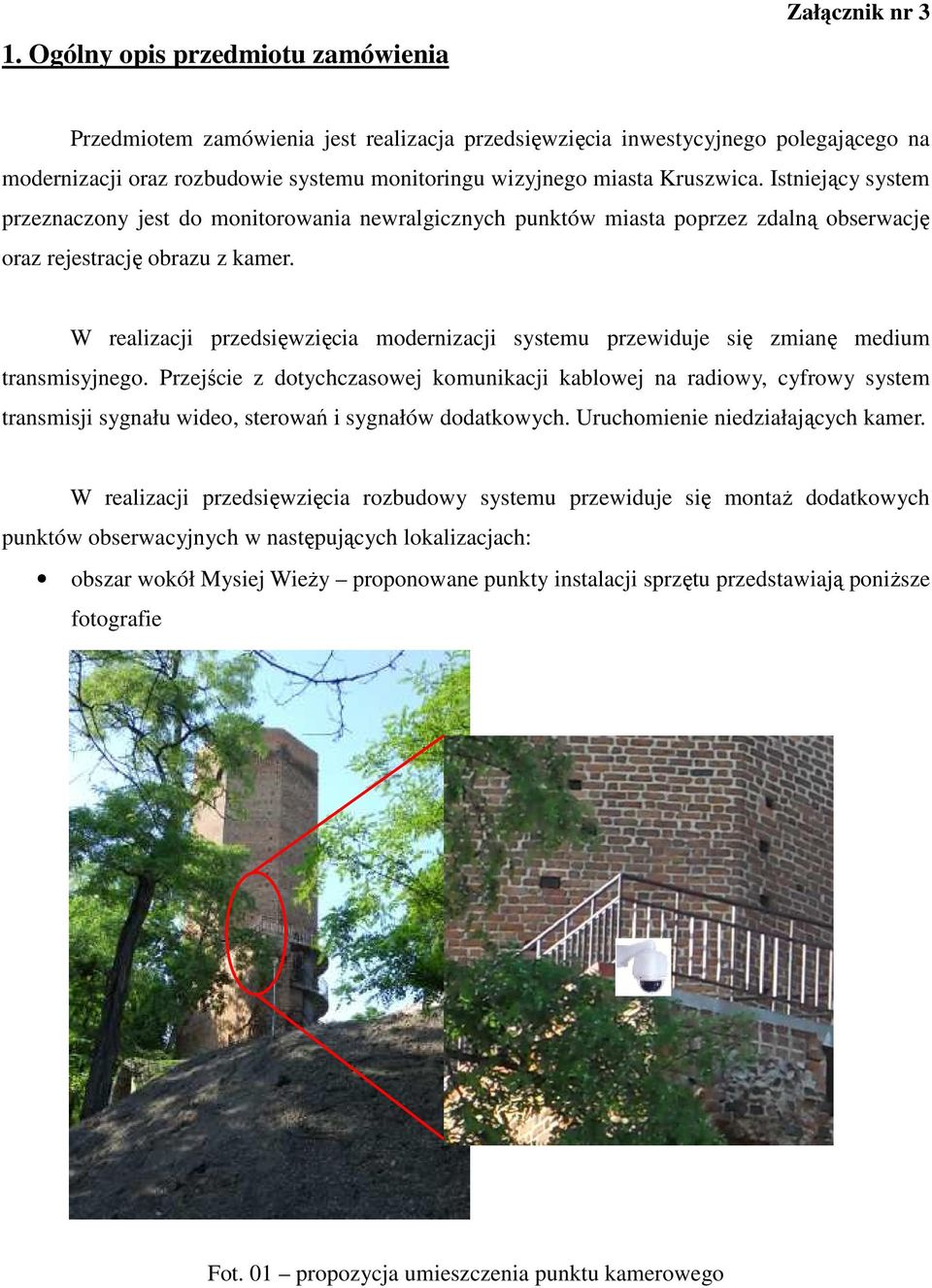

1 1. Ogólny opis przedmiotu zamówienia Załącznik nr 3 Przedmiotem zamówienia jest realizacja przedsięwzięcia inwestycyjnego polegającego na modernizacji oraz rozbudowie systemu monitoringu wizyjnego miasta Kruszwica. Istniejący system przeznaczony jest do monitorowania newralgicznych punktów miasta poprzez zdalną obserwację oraz rejestrację obrazu z kamer. W realizacji przedsięwzięcia modernizacji systemu przewiduje się zmianę medium transmisyjnego. Przejście z dotychczasowej komunikacji kablowej na radiowy, cyfrowy system transmisji sygnału wideo, sterowań i sygnałów dodatkowych. Uruchomienie niedziałających kamer. W realizacji przedsięwzięcia rozbudowy systemu przewiduje się montaŝ dodatkowych punktów obserwacyjnych w następujących lokalizacjach: obszar wokół Mysiej WieŜy proponowane punkty instalacji sprzętu przedstawiają poniŝsze fotografie Fot. 01 propozycja umieszczenia punktu kamerowego

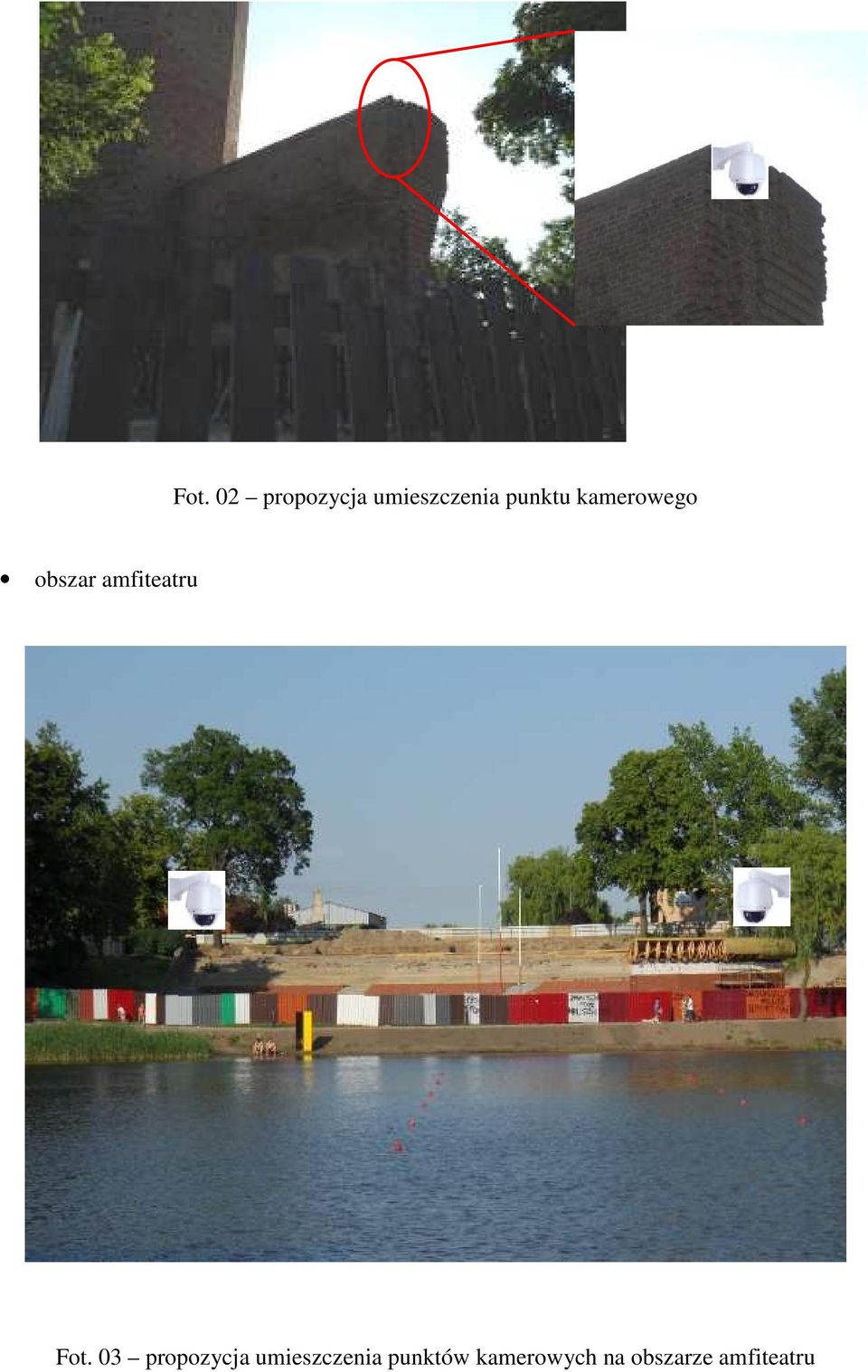

2 Fot. 02 propozycja umieszczenia punktu kamerowego obszar amfiteatru Fot. 03 propozycja umieszczenia punktów kamerowych na obszarze amfiteatru

3 opcjonalnie stworzenie mobilnego (przenośnego) punktu obserwacyjnego Zastosowane rozwiązanie sprzętowe ma zapewnić bezawaryjność, skuteczność działania oraz łatwą moŝliwość rozbudowy systemu. Budowa wszystkich punktów kamerowych ma być jednakowa pod względem urządzeń, rozwiązania technicznego i technologii wykonania. Lokalizacje obecnych punktów monitoringu (mapka planu miasta): ul. Rynek 1 2. ul. Rynek parking PTTK 4. ul. Kujawska 2 5. ul. Kujawska ul. Wiejska 43

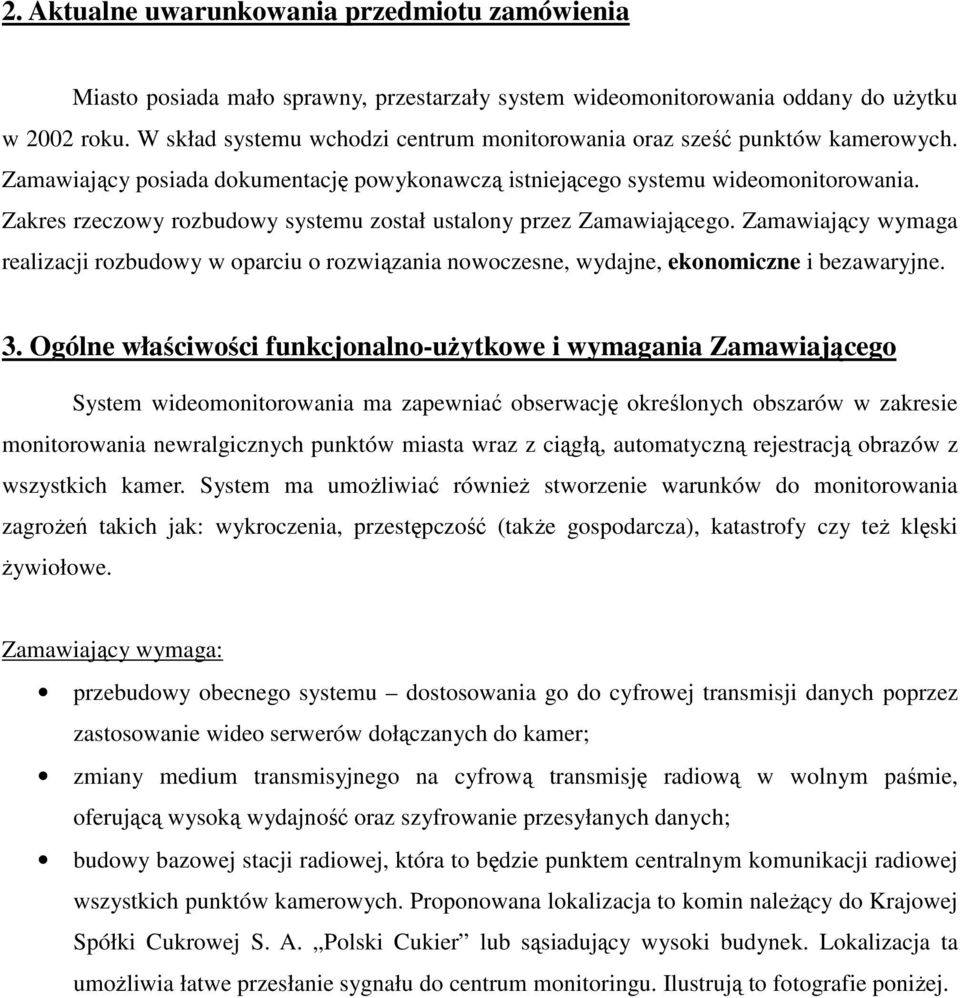

4 2. Aktualne uwarunkowania przedmiotu zamówienia Miasto posiada mało sprawny, przestarzały system wideomonitorowania oddany do uŝytku w 2002 roku. W skład systemu wchodzi centrum monitorowania oraz sześć punktów kamerowych. Zamawiający posiada dokumentację powykonawczą istniejącego systemu wideomonitorowania. Zakres rzeczowy rozbudowy systemu został ustalony przez Zamawiającego. Zamawiający wymaga realizacji rozbudowy w oparciu o rozwiązania nowoczesne, wydajne, ekonomiczne i bezawaryjne. 3. Ogólne właściwości funkcjonalno-uŝytkowe i wymagania Zamawiającego System wideomonitorowania ma zapewniać obserwację określonych obszarów w zakresie monitorowania newralgicznych punktów miasta wraz z ciągłą, automatyczną rejestracją obrazów z wszystkich kamer. System ma umoŝliwiać równieŝ stworzenie warunków do monitorowania zagroŝeń takich jak: wykroczenia, przestępczość (takŝe gospodarcza), katastrofy czy teŝ klęski Ŝywiołowe. Zamawiający wymaga: przebudowy obecnego systemu dostosowania go do cyfrowej transmisji danych poprzez zastosowanie wideo serwerów dołączanych do kamer; zmiany medium transmisyjnego na cyfrową transmisję radiową w wolnym paśmie, oferującą wysoką wydajność oraz szyfrowanie przesyłanych danych; budowy bazowej stacji radiowej, która to będzie punktem centralnym komunikacji radiowej wszystkich punktów kamerowych. Proponowana lokalizacja to komin naleŝący do Krajowej Spółki Cukrowej S. A. Polski Cukier lub sąsiadujący wysoki budynek. Lokalizacja ta umoŝliwia łatwe przesłanie sygnału do centrum monitoringu. Ilustrują to fotografie poniŝej.

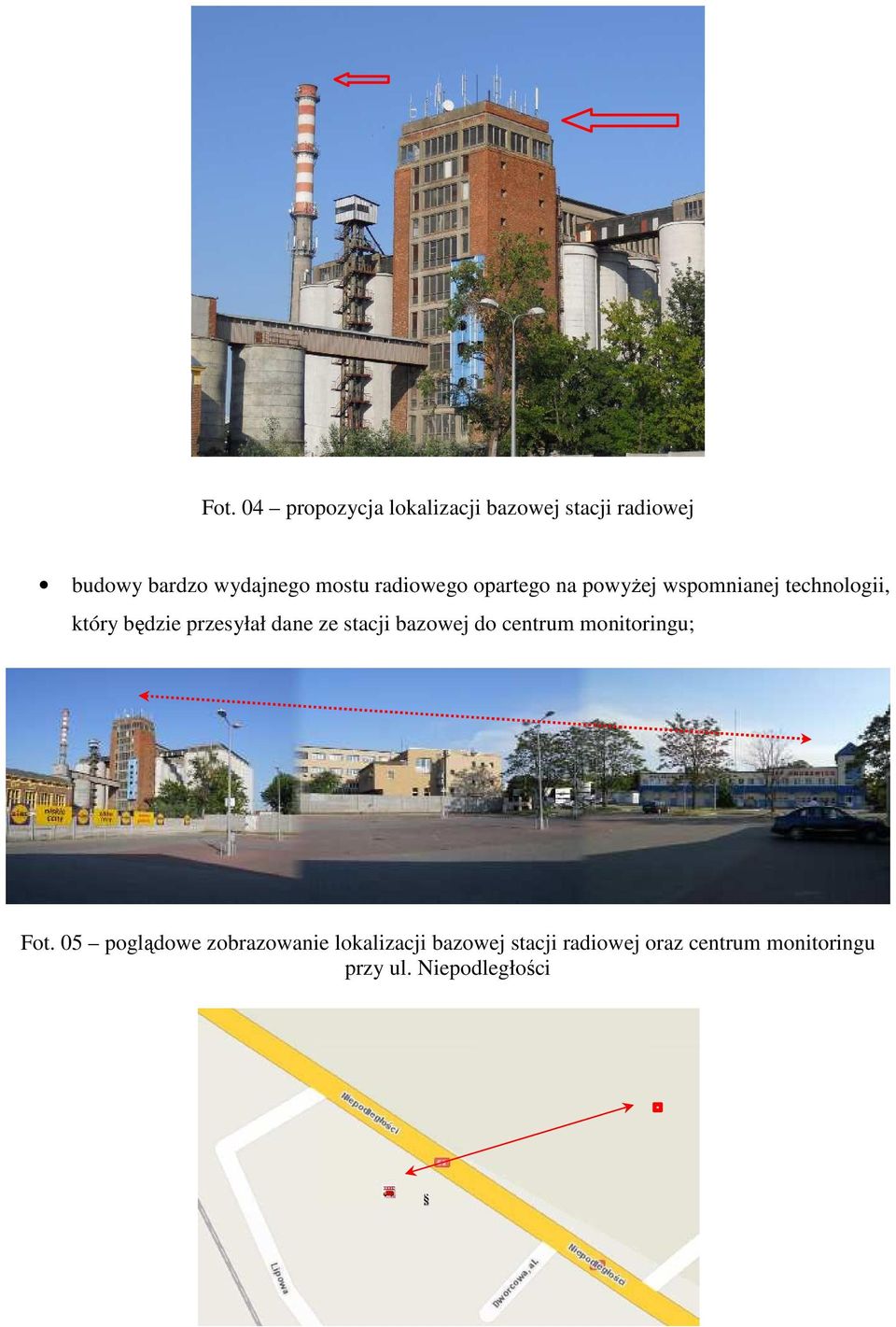

5 Fot. 04 propozycja lokalizacji bazowej stacji radiowej budowy bardzo wydajnego mostu radiowego opartego na powyŝej wspomnianej technologii, który będzie przesyłał dane ze stacji bazowej do centrum monitoringu; Fot. 05 poglądowe zobrazowanie lokalizacji bazowej stacji radiowej oraz centrum monitoringu przy ul. Niepodległości

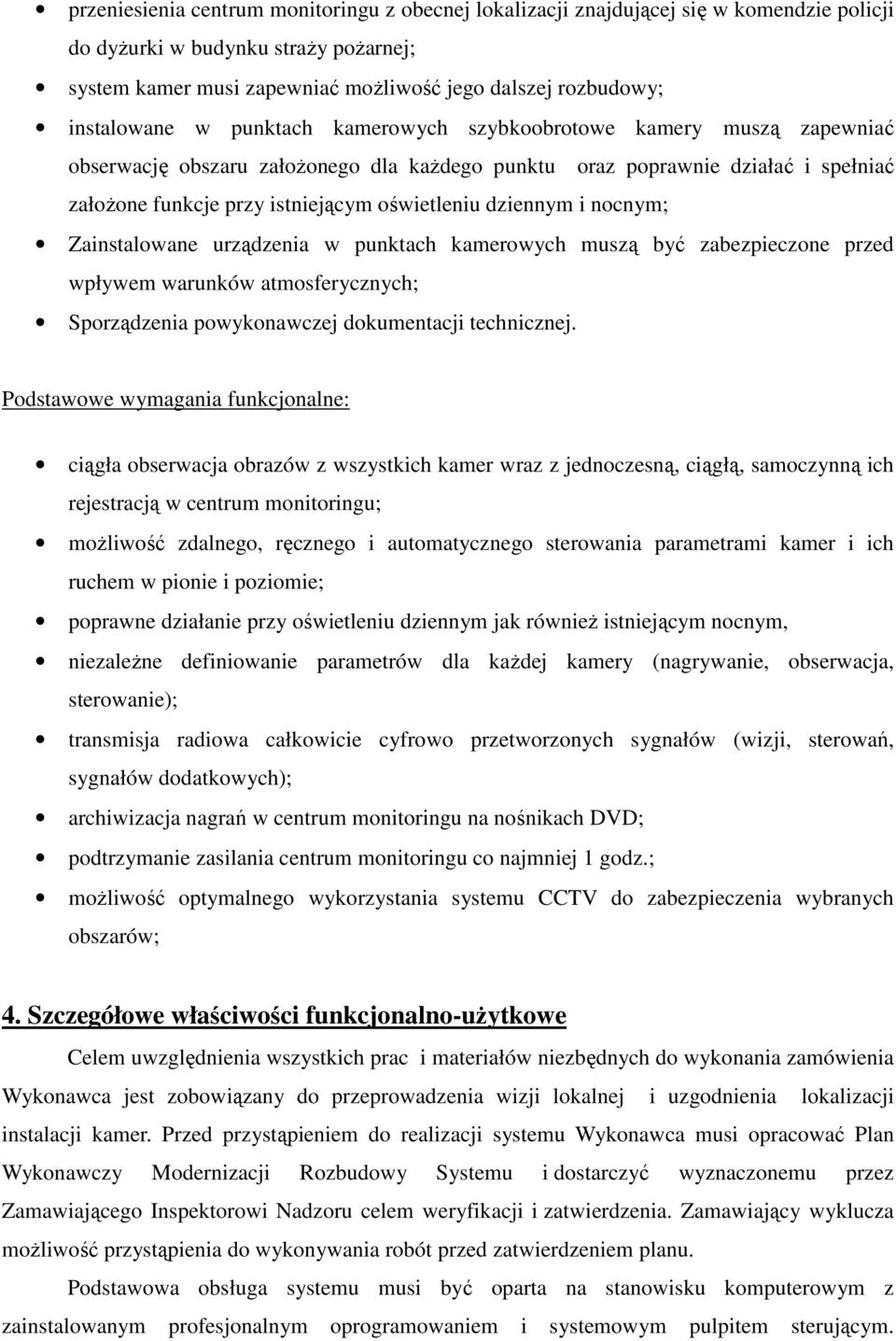

6 przeniesienia centrum monitoringu z obecnej lokalizacji znajdującej się w komendzie policji do dyŝurki w budynku straŝy poŝarnej; system kamer musi zapewniać moŝliwość jego dalszej rozbudowy; instalowane w punktach kamerowych szybkoobrotowe kamery muszą zapewniać obserwację obszaru załoŝonego dla kaŝdego punktu oraz poprawnie działać i spełniać załoŝone funkcje przy istniejącym oświetleniu dziennym i nocnym; Zainstalowane urządzenia w punktach kamerowych muszą być zabezpieczone przed wpływem warunków atmosferycznych; Sporządzenia powykonawczej dokumentacji technicznej. Podstawowe wymagania funkcjonalne: ciągła obserwacja obrazów z wszystkich kamer wraz z jednoczesną, ciągłą, samoczynną ich rejestracją w centrum monitoringu; moŝliwość zdalnego, ręcznego i automatycznego sterowania parametrami kamer i ich ruchem w pionie i poziomie; poprawne działanie przy oświetleniu dziennym jak równieŝ istniejącym nocnym, niezaleŝne definiowanie parametrów dla kaŝdej kamery (nagrywanie, obserwacja, sterowanie); transmisja radiowa całkowicie cyfrowo przetworzonych sygnałów (wizji, sterowań, sygnałów dodatkowych); archiwizacja nagrań w centrum monitoringu na nośnikach DVD; podtrzymanie zasilania centrum monitoringu co najmniej 1 godz.; moŝliwość optymalnego wykorzystania systemu CCTV do zabezpieczenia wybranych obszarów; 4. Szczegółowe właściwości funkcjonalno-uŝytkowe Celem uwzględnienia wszystkich prac i materiałów niezbędnych do wykonania zamówienia Wykonawca jest zobowiązany do przeprowadzenia wizji lokalnej i uzgodnienia lokalizacji instalacji kamer. Przed przystąpieniem do realizacji systemu Wykonawca musi opracować Plan Wykonawczy Modernizacji Rozbudowy Systemu i dostarczyć wyznaczonemu przez Zamawiającego Inspektorowi Nadzoru celem weryfikacji i zatwierdzenia. Zamawiający wyklucza moŝliwość przystąpienia do wykonywania robót przed zatwierdzeniem planu. Podstawowa obsługa systemu musi być oparta na stanowisku komputerowym z zainstalowanym profesjonalnym oprogramowaniem i systemowym pulpitem sterującym.

7 Wykonawca musi uwzględnić ewentualną rozbudowę oprogramowania, umoŝliwiającą uzyskanie pełnej wymaganej funkcjonalności. Stanowisko komputerowe z oprogramowaniem, po rozbudowie musi zapewniać pełne sterowanie rozbudowanym systemem wideomonitoringu. Stanowisko obsługiwane przez operatora ma umoŝliwiać zdalne sterowanie kamerami przy uŝyciu systemowego pulpitu sterującego, ciągły, wspólny dla wszystkich kamer podgląd na jednym monitorze i pełnoekranowy podgląd obrazu z dowolnie wybranej kamery na drugim monitorze, ciągłą, automatyczną rejestrację obrazów ze wszystkich kamer, wydruk wybranych klatek zapisanych obrazów, archiwizację nagrań przy pomocy wbudowanej nagrywarki DVD. Zalogowanie się nazwą i hasłem administratora systemu musi umoŝliwiać pełną konfigurację systemu. PoniŜej podano wymagane szczegółowe parametry funkcjonalno-uŝytkowe systemu po rozbudowie: Jednoczesna transmisja radiowa przetworzonych na postać cyfrową sygnałów wizji, sterowania kamerami i sygnałów dodatkowych; cyfrowa rejestracja w centrum monitorowania z moŝliwością jednoczesnego odtwarzania nagrania oraz podglądu on-line (praca w trybie triplex ); spełniająca wymagania Zamawiającego liczba wideoserwerów moŝliwych do uruchomienia w systemie; niezaleŝnie dla kaŝdej kamery definiowane parametry nagrywania, transmisji i sterowania; centralne zarządzanie uprawnieniami wszystkich uŝytkowników systemu; alarmowanie w centrum monitoringu zaniku sygnału wideo na którymś z wejść; zdalne sterowanie kamerami obrotowymi (Pan/Tilt/Zoom); cyfrowy system zarządzania monitoringiem, umoŝliwiający zdalne programowanie i sterowanie kamer z uŝyciem systemowego manipulatora, wykorzystanie wszystkich funkcji manipulatorów CCTV w celu programowania i sterowania kamer ruchomych, dostępnych w systemie; moŝliwość podłączania dodatkowych, zewnętrznych nośników danych np. macierzy dyskowych; moŝliwość zarządzania systemem wyboru kamer z poziomu mapy terenu; priorytetowe sterowanie kamerami (blokowanie przez operatora moŝliwości sterowania kamerą dla innych uŝytkowników) z powiadamianiem operatorów o uŝytkowniku, który zablokował daną kamerę; moŝliwość sterowania kamerami ruchomymi przez uprawnione osoby z kaŝdego stanowiska operatorskiego;

8 rejestracja zdarzeń w bazie z opisem zawierającym datę, czas wystąpienia i opis zdarzenia; moŝliwość zwiększenia liczby stanowisk operatorów systemu; moŝliwość uruchomienia stanowisk operatorskich w dowolnej lokalizacji, poprzez sieć komputerową; administracja systemu z dowolnej stacji sieci komputerowej, zmiana i rekonfiguracja połączeń dokonywana tylko programowo, bez ingerencji w okablowanie, wszystkie połączenia sygnałowe w centrum monitoringu muszą być zrealizowane w standardzie okablowania strukturalnego ethernet kat.5+; zasilanie podtrzymujące (UPS) dla centrum monitoringu min. 1 godz.; moŝliwość przyporządkowania kaŝdej kamerze indywidualnych, jednoczesnych parametrów zapisu KaŜdy punkt kamerowy musi posiadać zabezpieczenia przepięciowe, zwarciowe, przeciąŝeniowe, zapewniające ochronę. MontaŜ kamer: dla wszystkich nowych lokalizacji zaprojektować niezbędne konstrukcje montaŝowe, uwzględniające miejscowe warunki i moŝliwości (budynki, słupy oświetleniowe inne obiekty); wykonanie instalacji uziemiającej lub inny, zgodny z aktualnymi przepisami system zapewnienia ochrony od poraŝeń i ochrony przepięciowej; konstrukcja i montaŝ ma zapewniać wymagania w zakresie ochrony przeciwporaŝeniowej; solidny montaŝ i konstrukcja nośna kamery spełniająca wymogi bezpieczeństwa osób postronnych oraz zapewniająca stabilny obraz z kamery; konstrukcja musi posiadać zabezpieczenie przed korozją oraz być pomalowana na ustalony kolor; wysokość montaŝu kamer ma uniemoŝliwiać swobodny dostęp do nich osobom niepowołanym; konstrukcja, sposób montaŝu kamer oraz doprowadzenia przewodów nie mogą zagraŝać poraŝeniem elektrycznością osób znajdujących się w pobliŝu;

9 Podstawowe wyposaŝenie punktu kamerowego: kopułowa, zintegrowana kamera szybkoobrotowa automatycznie przełączające się w 5 GHz; trybach dzień/noc; wideoserwer kodujący sygnał do postaci cyfrowej; urządzenia segmentu radiowego pracujące w standardzie IEEE802.11n w wolnym paśmie skrzynka hermetyczna; zasilacz kamery; zabezpieczenia elektryczne; w razie potrzeby grzałkę z termostatem; okablowanie sygnałowe i zasilające zgodna z przepisami, zapewniająca bezpieczną i prawidłową eksploatację instalacja elektryczna (zasilająca i sygnałowa) wraz z zabezpieczeniami. Instalacja powinna być wykonana starannie, zgodnie z aktualnymi przepisami i uznanymi regułami techniki. Przy projektowaniu zasilania kaŝdego punktu naleŝy wziąć pod uwagę istniejący układ sieci zasilającej w obiekcie. Instalacja zasilająca i sygnałowa kaŝdego punktu kamerowego powinny być starannie zaprojektowane i skoordynowane, tak aby zapewniały zgodną z przepisami ochronę przeciwporaŝeniową. Jako skrzynki hermetyczne powinny być uŝyte seryjnie produkowane, dopuszczone do obrotu obudowy, przeznaczone do zamontowania w nich urządzeń elektrotechnicznych lub telekomunikacyjnych. Obudowy mogą być metalowe lub z tworzyw sztucznych, stosownie do przyjętego systemu ochrony od poraŝeń. Stopień ochrony IP obudów powinien być zgodny z przeznaczeniem i miejscem eksploatacji. Sposób montaŝu nie moŝe naruszać ich stopnia ochrony IP i ochrony od poraŝeń. Wprowadzenia przewodów do skrzynek naleŝy wykonać zgodnie ze stopniem ochrony IP. Ochronę odgromową i przepięciową naleŝy wykonać ściśle zgodnie z wymaganiami przepisów i zaleceniami odpowiednich norm. W razie potrzeby skrzynki powinny być wyposaŝone w system stabilizacji temperatury. Wszystkie elementy i przewody muszą być trwale i estetycznie zamocowane. Do wykonania instalacji zasilającej i sygnałowej naleŝy zastosować odpowiednie przewody, przystosowane do ich środowiska pracy. W razie potrzeby przewody naleŝy układać w rurkach lub korytkach osłonowych, o trwałości odpowiedniej dla lokalnych warunków atmosferycznych. W miejscach dostępnych dla osób postronnych instalację naleŝy chronić rurkami stalowymi. Rurki i korytka osłonowe na zewnątrz budynków naleŝy stosować tak aby nie dopuścić do gromadzenia się w nich wody.

10 5. Uruchomienie i testowanie systemu Przedmiotem zamówienia jest (oprócz wykonania) uruchomienie kompletnej instalacji systemu wideomonitorowania. System moŝna będzie uznać za uruchomiony gdy podczas odbioru instalacji, komisja wraz z inspektorem nadzoru stwierdzi prawidłowe i wystarczające wykonywanie przez system wszystkich załoŝonych jego funkcji. System nie będzie uznany za uruchomiony jeśli którakolwiek z załoŝonych jego funkcji nie będzie wykonywana lub nie będzie wykonywana prawidłowo. Wymaga się by, niezaleŝnie od wymagań Zamawiającego, praca urządzeń była adekwatna do podanych przez Oferenta ich parametrów technicznych. Przed zgłoszeniem systemu do odbioru do obowiązków Wykonawcy naleŝy: przedstawienie do zatwierdzenia dokumentacji powykonawczej (obejmującej wszystkie odstępstwa od planu pracy); przeszkolenie obsługi i przekazanie co najmniej trzech kompletów instrukcji administrowania systemem i instrukcji obsługi; uporządkowanie lokalizacji, w których były prowadzone prace instalatorskie;
