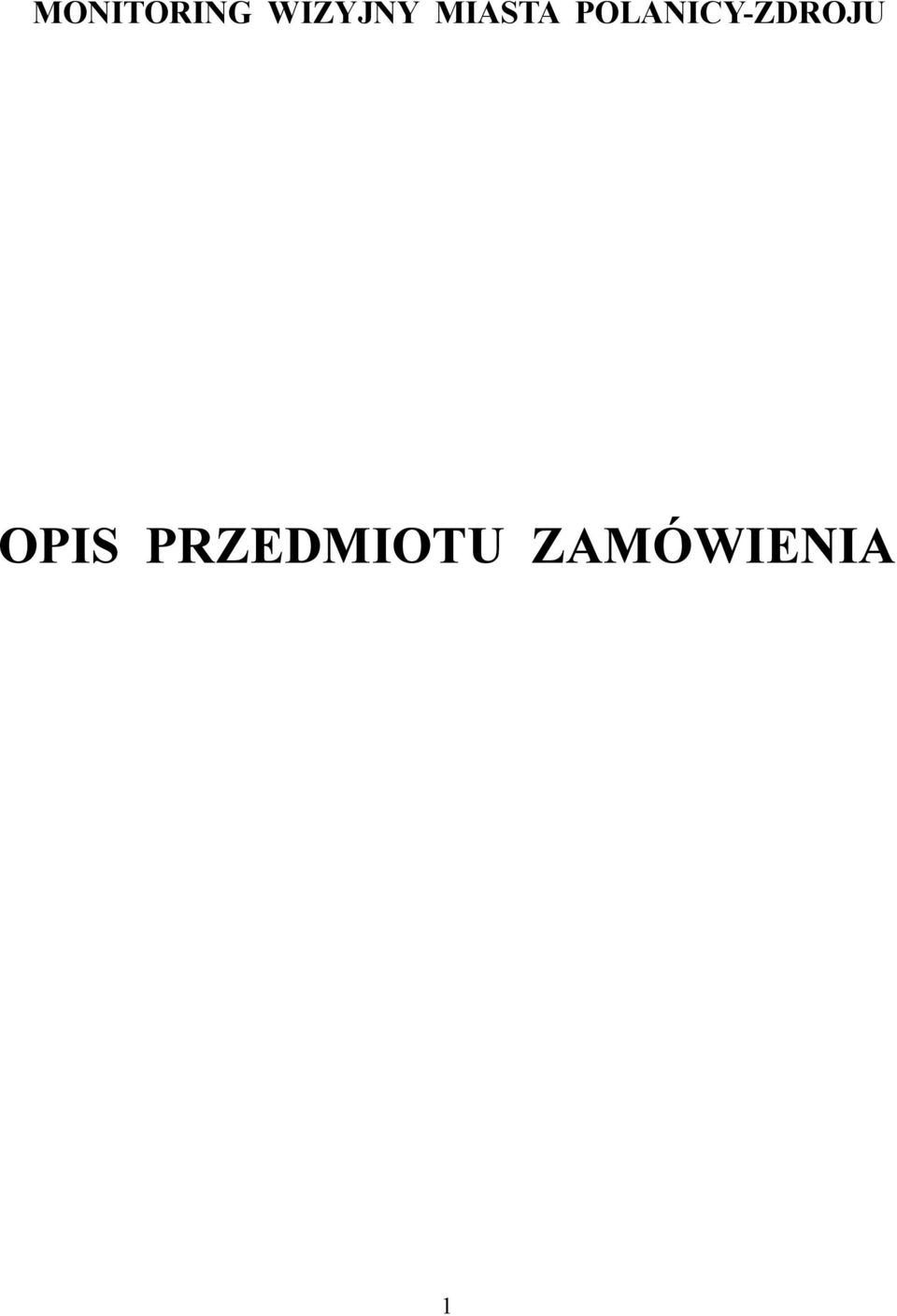

1 MONITORING WIZYJNY MIASTA POLANICY-ZDROJU OPIS PRZEDMIOTU ZAMÓWIENIA 1

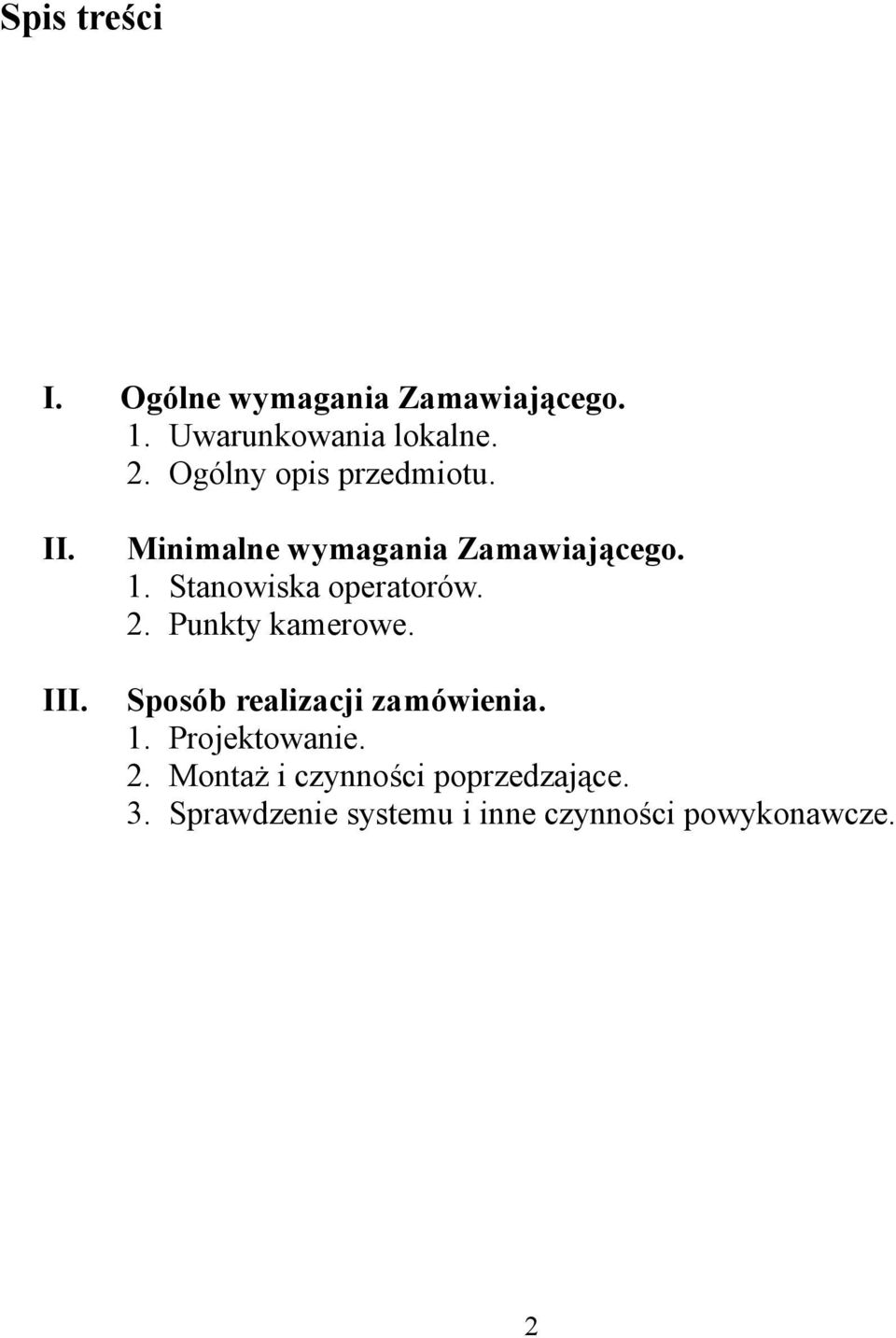

2 Spis treści I. Ogólne wymagania Zamawiającego. 1. Uwarunkowania lokalne. 2. Ogólny opis przedmiotu. II. III. Minimalne wymagania Zamawiającego. 1. Stanowiska operatorów. 2. Punkty kamerowe. Sposób realizacji zamówienia. 1. Projektowanie. 2. Montaż i czynności poprzedzające. 3. Sprawdzenie systemu i inne czynności powykonawcze. 2

3 I. Ogólne wymagania Zamawiającego. 1. Uwarunkowania lokalne. Polanica Zdrój jest miastem położonym na górskim terenie o licznych wzniesieniach i przy średniej intensywności zabudowy. Ukształtowanie terenu może wpłynąć na wybór innej niż radiowa transmisji danych. Ze względu na duże zmiany w naświetleniu terenu i warunki eksploatacji Zamawiający preferuje szybkoobrotowe, dualne, uchylne kamery kopułowe zapewniające w warunkach słabego oświetlenia automatyczną zmianę trybu pracy na czarno-biały dający możliwość identyfikacji. Kamery powinny posiadać obudowy wandaloodporne, z grzałką, termostatem i wentylatorem, zintegrowane z uchwytem i puszką połączeniową a ich wygląd wraz z wysięgnikami powinien dostosowany być do wystroju parku i deptaka. Klosz obudowy kamery powinien być przyciemniony lub wykonanie jego nie powinno zdradzać położenia kamery. 2. Ogólny opis przedmiotu zamówienia. Przedmiotem zamówienia jest budowa systemu monitoringu wizyjnego miasta Polanica Zdrój. System ma umożliwić zdalną obserwację centrum miasta ze szczególnym uwzględnieniem miejsc określonych przez Zamawiającego, a więc takich, w których istnieje podwyższone ryzyko popełnienia przestępstw i wykroczeń, a także klęsk żywiołowych (powodzi) i katastrof. Systemem wideomonitorowania ma być objęty ciąg komunikacyjny zaczynający się od skrzyżowania ul. Zdrojowej z ul. Kłodzką, przebiegający przez ul. Bystrzycką i ul. Zdrojową, a kończący się na skrzyżowaniu ul. Zdrojowej z ul. Dąbrowskiego. Ponadto system ma obejmować część Parku Zdrojowego wraz z Domem Zdrojowym i Sanatorium Wielka Pieniawa. Zamawiający na tym obszarze przewiduje montaż pięciu kamer na następujących obiektach: 3

4 1. budynek mieszkalny przy ul. Wojska Polskiego 1, oznaczony w załączniku graficznym jako K-1; 2. budynek hotelu Europa przy ul. Zdrojowej 15, K-2; 3. budynek mieszkalno-użytkowy przy ul. Bystrzyckiej 17, K-3; 4. budynek Domu Zdrojowego lub lokalu Colombina, K-4; 5. budynek Sanatorium Wielka Pieniawa, K-5. Dopuszcza się zmianę lokalizacji kamer w przypadku, kiedy któraś z nich nie spełniałaby swojej funkcji. Stąd wymaga się, aby Wykonawca przed realizacją zamówienia dokonał wizji lokalnej i uzgodnił lokalizację kamer. Transmisja sygnałów video, sterowań i sygnałów dodatkowych odbywać się będzie drogą radiową, systemem cyfrowym lub analogowym. Zamawiający, pod warunkiem bezawaryjności, dopuszcza inne media transmisyjne, w tym kablowe z wykorzystaniem istniejących warunków technicznych (np. z wykorzystaniem instalacji kanalizacyjnych lub burzowych). Wszystkie urządzenia i rozwiązania techniczne punktów kamerowych muszą być jednorodne, a rozwiązania sprzętowe musza zapewnić możliwość rozbudowy systemu, do co najmniej 15 kamer. Zamawiający zakłada dwa stanowiska operatorskie. Jedno, główne w siedzibie Straży Miejskiej (GSO), drugie w wyznaczonym obiekcie Zespołu Uzdrowisk Kłodzkich S. A. (SO1). II. Minimalne wymagania Zamawiającego. 1. Główne stanowiska operatorów. Operatorzy systemu na obu stanowiskach (GSO i SO1), po uprzednim zalogowaniu się i wpisaniu hasła administratora powinni mieć możliwość: - ciągłego podglądu wszystkich kamer na monitorze 19`` i pełnoekranowego podglądu obrazu z dowolnie wybranej kamery również na monitorze 19``, - zdalnego sterowania kamerami, z tym, że operator SO1 w zakresie ograniczonym do kamer K-3, K-4, K-5, - ciągłej i automatycznej rejestracji wizji z wszystkich kamer oraz wydruk klatek zapisanych obrazów za pomocą drukarki kolorowej. Główne stanowisko operatora (GSO) mieścić się będzie w siedzibie Straży Miejskiej przy ul. Dąbrowskiego 3, a stanowisko podrzędne w 4

5 wyznaczonym przez uprawnioną osobę obiekcie Zespołu Uzdrowisk Kłodzkich S.A. Operator systemu w każdym centrum monitoringu powinien mieć możliwość natychmiastowego wyboru kamery i sterowania jej położeniem za pomocą konsoli sterującej wyposażonej w dżojstik, obserwację obrazów pełnoekranowych i w formacie wieloekranowym. Całością systemu powinna zarządzać krosownica wizyjna, która powinna posiadać 32 przelotowe wejścia wizyjne oraz 8 wyjść monitorowych. Powinna istnieć możliwość sterowania pracą krosownicy oraz dołączonych urządzeń z każdej z dołączonych klawiatur. Krosownica powinna ponadto charakteryzować się następującymi cechami: a - zaawansowane partycjonowanie systemu; b - logiczna selekcja kamer; c - port RS-232 do podłączenia komputera PC, do programowania krosownicy; d - sterowanie telemetryczne kamer przez przewód wizyjny (koncentryk) lub RS422/RS485; e polskie menu zabezpieczone hasłem; f szeroki zakres urządzeń peryferyjnych takich jak moduły alarmowe, przekaźnikowe, konwertery oraz różne modele klawiatur sterujących. Obraz ze wszystkich kamer powinien być rejestrowany w rejestratorze cyfrowym w trybie poklatkowym. Odtwarzanie materiału archiwalnego nie powinno wpływać w żaden sposób na zapis po wejściu w tryb odtwarzania bieżący materiał powinien być rejestrowany bez zmian parametrów. System rejestracji cyfrowej powinien umożliwiać natychmiastowe wejście w tryb odtwarzania zdarzenia mającego przed chwilą miejsce. Rejestrator cyfrowy wizji powinien zapewnić zapis na nośniku cyfrowym materiału, który może stanowić dowód w ewentualnym postępowaniu dochodzeniowym lub sądowym. Rejestrator powinien spełniać następujące parametry: 1 natychmiastowe odtwarzanie materiału zdarzenia mającego przed chwilą miejsce; 2 zgodność za świadectwem akceptowanym w Europie; 3 co najmniej 16 wejść wizyjnych; 5

6 4 rejestrator wyposażony w 2 główne wyjścia monitorowe oraz 4 wyjścia monitorowe pomocnicze, sterowane klawiaturą, z wyświetlanym menu OSD; 5 wbudowana, przynajmniej jedna, wyciągana kieszeń Hot Swap na dysk HDD; 6 rejestracja na dyski typu SATA; 7 możliwość podłączenia macierzy SATA II RAID, min. 4 dysków, z ewentualną możliwością rozbudowy min. 2TB; 8 wbudowane wyjście VGA o rozdzielczości do 1280 x 1024; 9 możliwość sterowania kamerami szybkoobrotowymi, zaimplementowane protokoły komunikacyjne między innymi Merit Lilin, Pelco D; 10 możliwość zbudowania sieci składającej się z 255 rejestratorów, sterowane min. 4 klawiaturami; 11 4 wejścia audio oraz 1 wyjście audio (2.2 Vp-p, 300Hz 3kHz) 12 możliwość synchronizacji czasu wszystkich podłączonych urządzeń, np. rejestratora z klawiaturą, co daje możliwość wyświetlania we wszystkich urządzeniach tego samego czasu; 13 prędkość zapisu w systemie PAL min. 50 klatek/sek./100 CIF/sek (rozdzielczość 720 x 240(klatka) 320 x 240 (CIF)); 14 wysoka jakość nagrań (przewyższająca zapis analogowy na magnetowidzie poklatkowym S-VHS); 15 jednoczesna rejestracja, archiwizowanie, dostęp przez sieć komputerową przez kilku użytkowników; 16 szybkie i łatwe kopiowanie na nośnik CD-RW (wbudowana nagrywarka CD-R); 17 materiał skopiowany na nośnik CD powinien być odtwarzany na dowolnym komputerze PC; 18 dostęp serwisowy do urządzenia przez sieć powinien umożliwiać zdalne ustawienia systemu bez potrzeby wizyt w miejscu jego zainstalowania; 19 kopiowanie plików obrazów przez sieć komputerową; 20 wbudowane funkcje alarmowe i przekaźnikowe; 21 powiadamianie o alarmach pocztą elektroniczną;; 22 menu OSD w języku polskim. Stanowisko operatora powinno być wyposażone w dwa, co najmniej 19, kolorowe monitory, o rozdzielczości 500 TVL i większej, z 2 wejściami 6

7 przelotowymi BNC, 2 wejściami audio, V AC, w obudowie metalowej. Stanowisko operatora w siedzibie Straży Miejskiej powinno być wyposażone w funkcjonalne meble ułatwiające jego pracę i mieszczące w sobie, w miarę możliwości, wszystkie urządzenia centrum monitorowania. Każde stanowisko operatora musi posiadać zabezpieczenie przepięciowe i zasilanie podtrzymujące (UPS) na minimum 1 godzinę. Drugie stanowisko operatora, w miejscu wyznaczonym przez uprawnionego przedstawiciela Zespołu Uzdrowisk Kłodzkich, powinno dać możliwość obserwacji obrazów z kamer z K 3, K 4 i K 5 i wysyłania do nich poleceń, z tym, że stanowisko to musi być podrzędne w stosunku do stanowiska operatora Straży Miejskiej. W przypadku sterowania kamerą przez operatora GSO, operator SO1 powinien mieć zablokowaną możliwość manipulowania kamerą, a jednocześnie automatycznie, powinien zostać powiadomiony o użytkowniku blokującym kamerę. Zamawiający sugeruje budowę zespołu antenowego systemu radiowego na budynku Urzędu Miasta przy ul. Dąbrowskiego 3. Wykonawca powinien ocenić tę propozycje i ewentualnie zgłosić odmienną lokalizcję. 2. Punktu kamerowe Kamery. Zamawiający wymaga, aby w systemie nadzoru zainstalowane były zintegrowane kamery kopułowe, szybkoobrotowe, dualne, z poszerzoną dynamiką, które w warunkach słabego oświetlenia automatycznie zmieniają tryb pracy z kolorowego na czarno-biały. Zmiana trybu pracy powinna być również możliwa w sposób manualny poprzez wysłanie rozkazu z pulpitu sterującego. Kamera powinna charakteryzować się możliwością dużych zbliżeń, łatwością obsługi, niezawodnością, dyskretnym i estetycznym wyglądem oraz możliwością automatycznej, bezobsługowej pracy. Aby to umożliwić kamera powinna posiadać następujące, minimalne parametry: a zaimplementowane protokoły zgodne z resztą urządzeń ; b przełączanie kamery z kolorowego w czarno-biały tryb pracy w warunkach słabego oświetlenia; 7

8 c kamera z poszerzoną dynamiką o zakresie 400:1, dająca możliwość pracy w różnych warunkach oświetleniowych; d - czułość dla obrazu kolorowego 0,1luksa, dla czarno-białego 0,01 luksa; e rozdzielczość powyżej 470 linii; f zoom optyczny 25-krotny (długość ogniskowej ¼ przy maksymalnym zbliżeniu 95mm; g automatyczne sterowanie ostrością z możliwością ręcznego sterowania; h pełny 360-stopniowy obrót w płaszczyźnie poziomej; i możliwość zaprogramowania czterech tras obserwacji oraz 128 ujęć programowanych (4 grupy presetów (odpowiednio dla pierwszych 16 presetów); j dokładność pozycjonowania (ujęcia programowane) 0,25st./sek.; k możliwość zablokowania obserwacji pewnych obszarów (np. okien prywatnych mieszkań), możliwość zaprogramowania 8 stref prywatności; l możliwość wyświetlania na ekranie monitora informacji o położeniu kamery (azymut, kompas) oraz krotności powiększenia obrazu; ł funkcja automatycznego obrotu kamery w momencie przejścia przez najniższy punkt (uniknięcie pokazywania obrazu do góry nogami ); m 6 wejść alarmowych, rozszerzalne do 64; 2.2. Obudowa zewnętrzna. Obudowa zewnętrzna kamery do montażu na wysięgniku, z grzałką, termostatem, wentylatorem, oraz z wbudowaną puszką przyłączeniową z miejscem na zasilacz. Szczelność obudowy min. IP68. W obudowie powinny być przeprowadzone przewody od gniazda kamerowego do puszki, umożliwiające łatwą instalację kamery. Wygląd zewnętrzny wysięgnika powinien być dostosowany do otoczenia i zapewnić stabilny obraz z kamery. 8

9 2.3. Szafka sprzętowa kamer. Szafka powinna zawierać: - zasilacz USB, - zabezpieczenia elektryczne, - w razie potrzeby grzałkę z termostatem i urządzenia do transmisji danych. 2.4.Okablowanie i instalacja elektryczna. Okablowanie sygnałowe i zasilające kamery powinny być w odpowiednich osłonach zabezpieczających. Instalacja elektryczna (zasilająca i sygnałowa) powinna być zgodna z przepisami i zapewniać bezpieczną i prawidłową eksploatację kamer oraz posiadać stosowne zabezpieczenia. III. Sposób realizacji zamówienia. 1. Projektowanie. Zamawiający wymaga, aby przed realizacją zadania Wykonawca po dokonanej wizji lokalnej i po uzgodnieniach z Zamawiającym sporządził projekty przed wykonawcze. Projekty te winny być sporządzone dla każdego punktu kamerowego oddzielnie oraz dla stanowisk operatorskich i stacji radiowej. W skład projektu powinna wejść dokumentacja techniczna wsporników i mocowań kamer i anteny, instalacji transmisyjnych, sygnałowej, zasilającej i awaryjnej oraz dokumentacja opisowa działania systemu (połączenia i funkcjonowanie). Do projektu Wykonawca powinien dołączyć uzgodnienia i zezwolenia od właścicieli 9

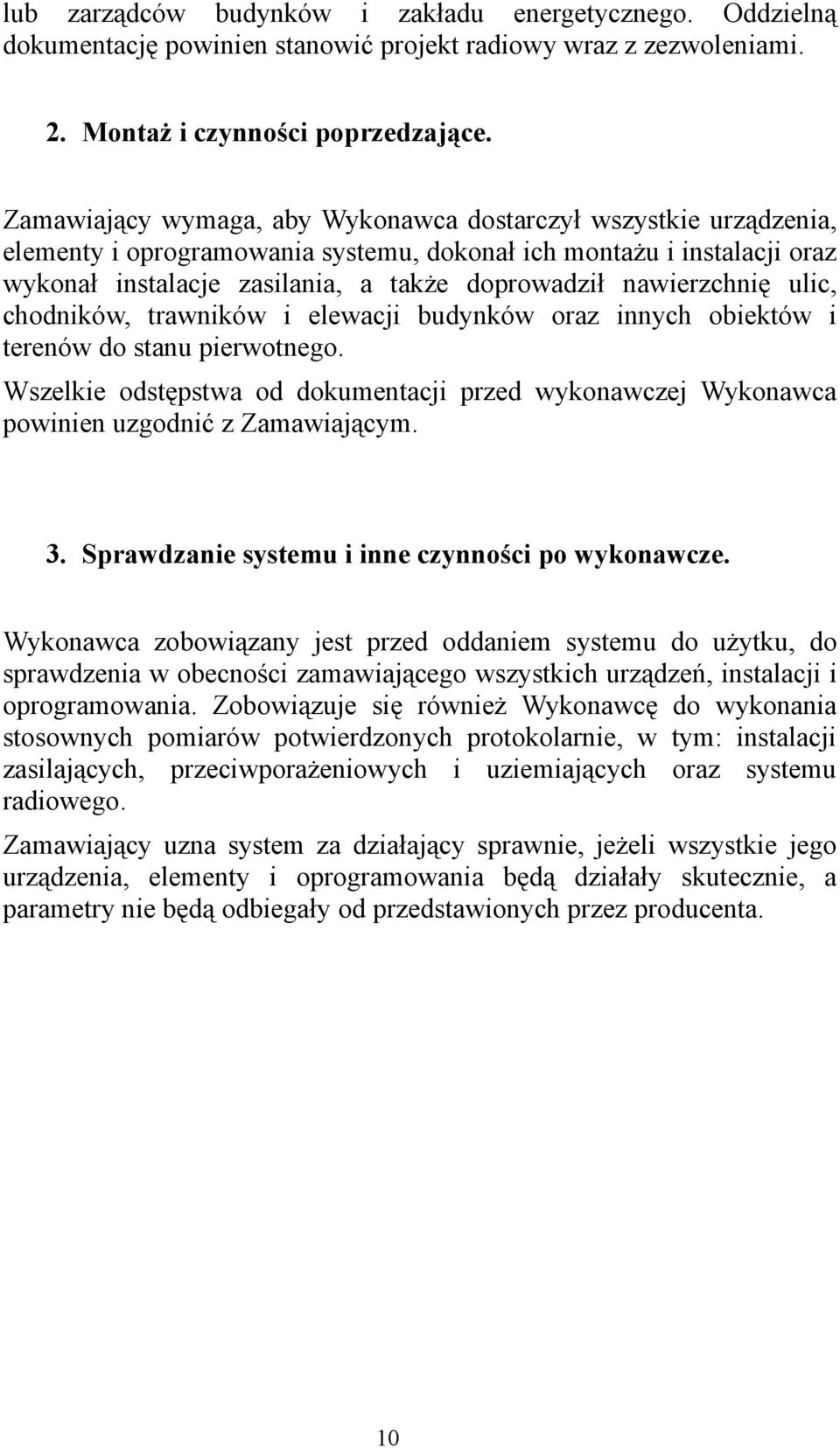

10 lub zarządców budynków i zakładu energetycznego. Oddzielną dokumentację powinien stanowić projekt radiowy wraz z zezwoleniami. 2. Montaż i czynności poprzedzające. Zamawiający wymaga, aby Wykonawca dostarczył wszystkie urządzenia, elementy i oprogramowania systemu, dokonał ich montażu i instalacji oraz wykonał instalacje zasilania, a także doprowadził nawierzchnię ulic, chodników, trawników i elewacji budynków oraz innych obiektów i terenów do stanu pierwotnego. Wszelkie odstępstwa od dokumentacji przed wykonawczej Wykonawca powinien uzgodnić z Zamawiającym. 3. Sprawdzanie systemu i inne czynności po wykonawcze. Wykonawca zobowiązany jest przed oddaniem systemu do użytku, do sprawdzenia w obecności zamawiającego wszystkich urządzeń, instalacji i oprogramowania. Zobowiązuje się również Wykonawcę do wykonania stosownych pomiarów potwierdzonych protokolarnie, w tym: instalacji zasilających, przeciwporażeniowych i uziemiających oraz systemu radiowego. Zamawiający uzna system za działający sprawnie, jeżeli wszystkie jego urządzenia, elementy i oprogramowania będą działały skutecznie, a parametry nie będą odbiegały od przedstawionych przez producenta. 10
