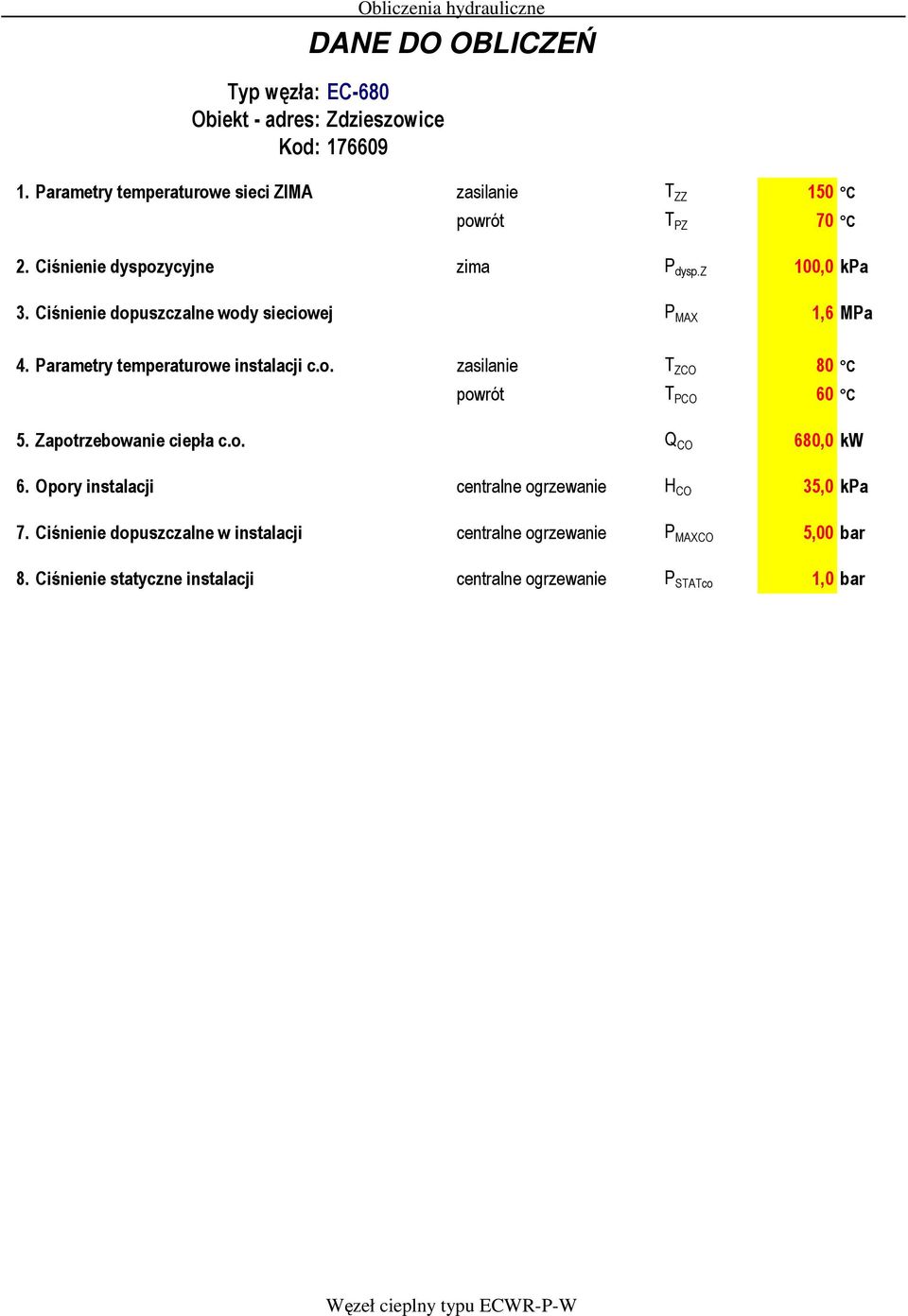

1 Typ węzła: EC-680 Obiekt - adres: Zdzieszowice Kod: Obliczenia hydrauliczne DANE DO OBLICZEŃ 1. Parametry temperaturowe sieci ZIMA zasilanie T ZZ 150 C powrót T PZ 70 C 2. Ciśnienie dyspozycyjne zima P dysp.z 100,0 kpa 3. Ciśnienie dopuszczalne wody sieciowej P MAX 1,6 MPa 4. Parametry temperaturowe instalacji c.o. zasilanie T ZCO 80 C powrót T PCO 60 C 5. Zapotrzebowanie ciepła c.o. Q CO 680,0 kw 6. Opory instalacji centralne ogrzewanie H CO 35,0 kpa 7. Ciśnienie dopuszczalne w instalacji centralne ogrzewanie P MAXCO 5,00 bar 8. Ciśnienie statyczne instalacji centralne ogrzewanie P STATco 1,0 bar

Ciśnienie dopuszczalne wody sieciowej P MAX 1,6 MPa 4. Parametry temperaturowe instalacji c.o. zasilanie T ZCO 80 C powrót T PCO 60 C 5.

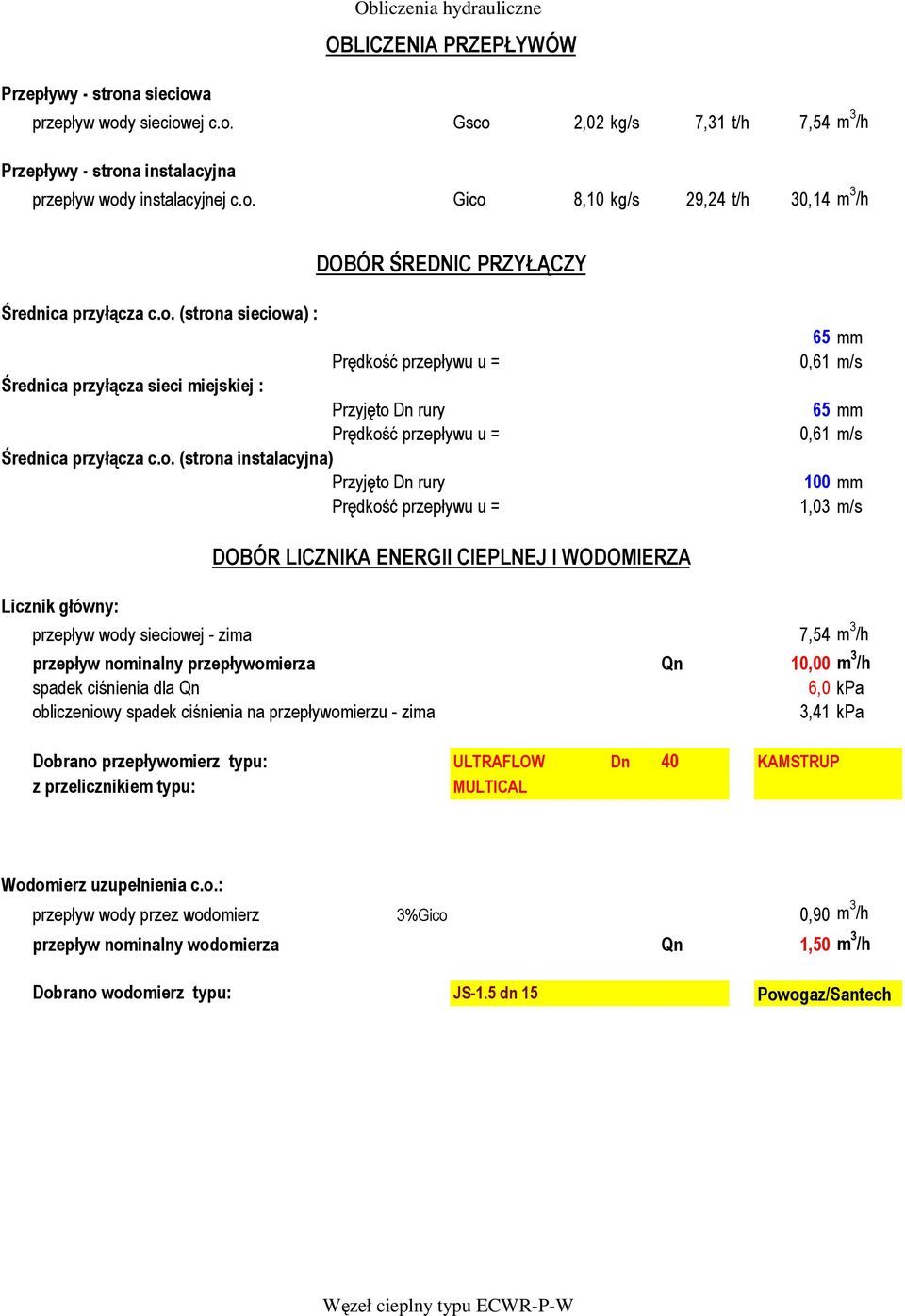

2 OBLICZENIA PRZEPŁYWÓW Przepływy - strona sieciowa przepływ wody sieciowej c.o. Gsco 2,02 kg/s 7,31 t/h 7,54 m 3 /h Przepływy - strona instalacyjna przepływ wody instalacyjnej c.o. Gico 8,10 kg/s 29,24 t/h 30,14 m 3 /h DOBÓR ŚREDNIC PRZYŁĄCZY Średnica przyłącza c.o. (strona sieciowa) : Prędkość przepływu u = Średnica przyłącza sieci miejskiej : Przyjęto Dn rury Prędkość przepływu u = Średnica przyłącza c.o. (strona instalacyjna) Przyjęto Dn rury Prędkość przepływu u = 65 mm 0,61 m/s 65 mm 0,61 m/s 100 mm 1,03 m/s Licznik główny: DOBÓR LICZNIKA ENERGII CIEPLNEJ I WODOMIERZA przepływ wody sieciowej - zima 7,54 m 3 /h przepływ nominalny przepływomierza Qn 10,00 m 3 /h spadek ciśnienia dla Qn 6,0 kpa obliczeniowy spadek ciśnienia na przepływomierzu - zima 3,41 kpa Dobrano przepływomierz typu: ULTRAFLOW Dn 40 KAMSTRUP z przelicznikiem typu: MULTICAL Wodomierz uzupełnienia c.o.: przepływ wody przez wodomierz 3%Gico 0,90 m 3 /h przepływ nominalny wodomierza Qn 1,50 m 3 /h Dobrano wodomierz typu: JS-1.5 dn 15 Powogaz/Santech

przepływu u = 65 mm 0,61 m/s 65 mm 0,61 m/s 100 mm 1,03 m/s Licznik główny: DOBÓR LICZNIKA ENERGII CIEPLNEJ I WODOMIERZA przepływ wody sieciowej - zima 7,54 m 3 /h przepływ nominalny przepływomierza

3 DOBÓR WYMIENNIKA - C.O. Obliczeniowa moc wymiennika c.o. dla powyŝszych parametrów dobrano typ wymiennika Opory wymiennika c.o. przepływ - strona sieciowa przepływ - strona instalacyjna CB77-70M 680,0 kw Tzz/Tpz : 150 / 70 C tzco/tpco : 80 / 60 C Alfa Laval 2,02 kg/s 8,10 kg/s strona sieciowa Hrco 2,0 kpa strona instalacyjna Hpco 20,6 kpa przepływ wody instalacyjnej c.o. Gico 30,14 m 3 /h Urządzenia czyszczące wodę instalacyjną: DOBÓR POMPY OBIEGOWEJ C.O. filtr siatkowy typu: FS Kv filtrco1 150,0 m 3 /h H filtrco1 4,04 kpa opory instalacji c.o. Hco 35,00 kpa opór wymiennika c.o. - strona instalacyjna Hpco 20,60 kpa przyjęte opory na filtrze: H filtrco1 4,04 kpa opory miejscowe: H wi 2,00 kpa wysokość podnoszenia 61,64 kpa wydatek pompy Vp=1.15*Gico Vp 34,66 m 3 /h wysokość podnoszenia Hp 6,20 msw Dobrano pompę typu: STRATOS 80/ szt. Wilo

: 80 / 60 C Alfa Laval 2,02 kg/s 8,10 kg/s strona sieciowa Hrco 2,0 kpa strona instalacyjna Hpco 20,6 kpa przepływ wody instalacyjnej c.o. Gico 30,14 m 3 /h Urządzenia czyszczące wodę instalacyjną: DOBÓR POMPY OBIEGOWEJ C.

4 NACZYNIA WZBIORCZE ( PN-B-02414:1999 ) Parametry instalacji grzewczej zapotrzebowanie ciepła Qco 680,0 kw pojemność instalacji ~ 9 l / 1 kw V 6,12 m 3 maksymalne ciśnienie w instalacji p maxco 5,0 bar obliczeniowa temperatura wody instalacyjnej na zasilaniu t Z 80 C obliczeniowa temperatura wody instalacyjnej na powrocie t P 60 C ciśnienie statyczne instalacji P stat. 1,00 bar 1. Ciśnienie wstępne w naczyniu wzbiorczym przeponowym p 1,20 bar 2. Maksymalne obliczeniowe ciśnienie w naczyniu p max 5,0 bar 3. Pojemność uŝytkowa naczynia gęstość wody instalacyjnej w temperaturze początkowej ρ 1 999,7 kg / m 3 temperatura początkowa t 1 10 C przyrost objętości właściwej wody instalacyjnej v 0,0287 dm 3 / kg Minimalna pojemność uŝytkowa naczynia wzbiorczego przeponowego wyznaczona wg wzoru: Vu= V* ρ1 * v Vu 175,6 dm 3 4. Pojemność całkowita naczynia Minimalna pojemność całkowita naczynia wzbiorczego wyznaczona wg wzoru: pmax+1 Vn= Vu* pmax-p Vn 277,2 dm 3 Dla powyŝszych parametrów dobrano naczynie wzbiorcze typu: 300N 1 szt. Reflex 6. Rura wzbiorcza Minimalna średnica wewnętrzna rury wzbiorczej (nie mniej niŝ 20 mm): d = 0, 7 V u d d min 9,3 mm 25 mm

Ciśnienie wstępne w naczyniu wzbiorczym przeponowym p 1,20 bar 2. Maksymalne obliczeniowe ciśnienie w naczyniu p max 5,0 bar 3.

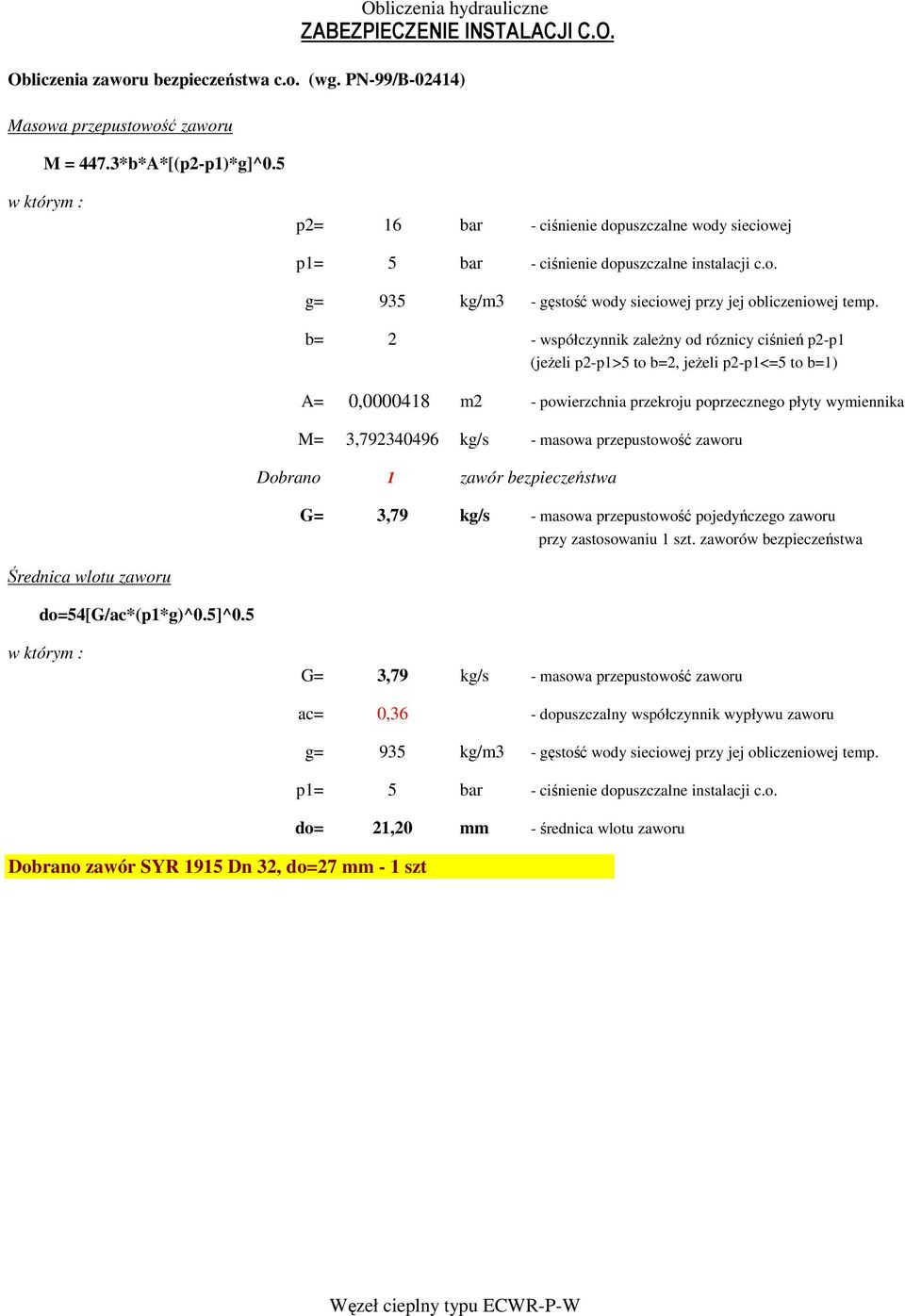

5 ZABEZPIECZENIE INSTALACJI C.O. Obliczenia zaworu bezpieczeństwa c.o. (wg. PN-99/B-02414) Masowa przepustowość zaworu M = 447.3*b*A*[(p2-p1)*g]^0.5 w którym : p2= 16 bar - ciśnienie dopuszczalne wody sieciowej p1= 5 bar - ciśnienie dopuszczalne instalacji c.o. g= 935 kg/m3 - gęstość wody sieciowej przy jej obliczeniowej temp. b= 2 - współczynnik zaleŝny od róznicy ciśnień p2-p1 (jeŝeli p2-p1>5 to b=2, jeŝeli p2-p1<=5 to b=1) A= 0, m2 - powierzchnia przekroju poprzecznego płyty wymiennika M= 3, kg/s - masowa przepustowość zaworu Dobrano 1 zawór bezpieczeństwa G= 3,79 kg/s - masowa przepustowość pojedyńczego zaworu przy zastosowaniu 1 szt. zaworów bezpieczeństwa Średnica wlotu zaworu do=54[g/ac*(p1*g)^0.5]^0.5 w którym : G= 3,79 kg/s - masowa przepustowość zaworu ac= 0,36 - dopuszczalny współczynnik wypływu zaworu g= 935 kg/m3 - gęstość wody sieciowej przy jej obliczeniowej temp. p1= 5 bar - ciśnienie dopuszczalne instalacji c.o. do= 21,20 mm - średnica wlotu zaworu Dobrano zawór SYR 1915 Dn 32, do=27 mm - 1 szt

b= 2 - współczynnik zaleŝny od róznicy ciśnień p2-p1 (jeŝeli p2-p1>5 to b=2, jeŝeli p2-p1<=5 to b=1) A= 0,0000418 m2 - powierzchnia przekroju poprzecznego płyty wymiennika M= 3,792340496 kg/s -

6 OBLICZENIA OPORÓW MODUŁU PRZYŁĄCZENIOWEGO Opór węzła przyłączeniowego - zima Urządzenia czyszczące wodę sieciową: filtroodmulnik magnetyczny typu: FS-1-65 Kvfiltrs3 75,0 m 3 /h H filtrs3 x2 2,02 kpa opór na urządzeniach czyszczących: 2,02 kpa opór na urządzeniach czyszczących 2,02 kpa opór licznika ciepła 3,41 kpa opory miejscowe 2,00 kpa opór węzła przyłączeniowego zima Pprzyłz 7,43 kpa Zawór regulacyjny c.o. DOBÓR ZAWORÓW REGULACYJNYCH przepływ wody sieciowej przez zawór 7,54 m 3 /h Kvs zaworu regulacyjnego 16,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego H100% 22,21 kpa Dobrano zawór typu: V241/32/16 TAC Kvs zaworu 16 m3/h średnica nominalna 32 mm prędkość przepływu na wylocie zaworu: Vrco 2,60 m/s autorytet zaworu regulacyjnego Arco 0,82 Dobrano siłownik elektryczny typu: M700-SRSU TAC

7 DOBÓR REGULATORA RÓśNICY CIŚNIENIA przepływ wody sieciowej przez zawór 7,54 m 3 /h Kvs zaworu regulacyjnego 12,00 m 3 /h rzeczywisty opór zaworu całkowicie otwartego Hr100%Z 39,48 kpa Dobrano regulator typu: Kvs zaworu średnica nominalna Zakres nastaw ciśnienia regulatora DA kpa 12 m3/h 32 mm IMI prędkość przepływu na wylocie zaworu: Vrdp 2,60 m/s DOBÓR NASTAWY REGULATORA CIŚNIENIA Obliczeniowa nastawa regulatora róŝnicy ciśnienia ( dla zaworów całkowicie otwartych) - ZIMA: opór wymiennika c.o. opór regulatora c.o. całkowicie otwartego opory miejscowe nastawa regulatora ciśnienia dla całkowicie otwartych regulatorów: 1,97 kpa 22,21 kpa 2,00 kpa 27,0 kpa Minimalne ciśnienie dyspozycyjne dla węzła - zima OBLICZENIA OPORÓW WĘZŁA opór węzła przyłączeniowego regulowana róŝnica ciśnienia spadek ciśnienia na regulatorze ciśnienia całkowicie otwartym Minimalne wymagane ciśnienie dyspozycyjne dla węzła zimą: 7,43 kpa 27,00 kpa 39,48 kpa 74,0 kpa stopień otwarcia zaworu regulacji ciśnienia ZIMA spadek ciśnienia na zaworze 65,57 kpa przepływ przez zawór dp 7,54 m 3 /h kv obliczeniowy 9,31 m 3 /h Kvs dobrany 12,00 m 3 /h stopień otwarcia zaworu 0,78
