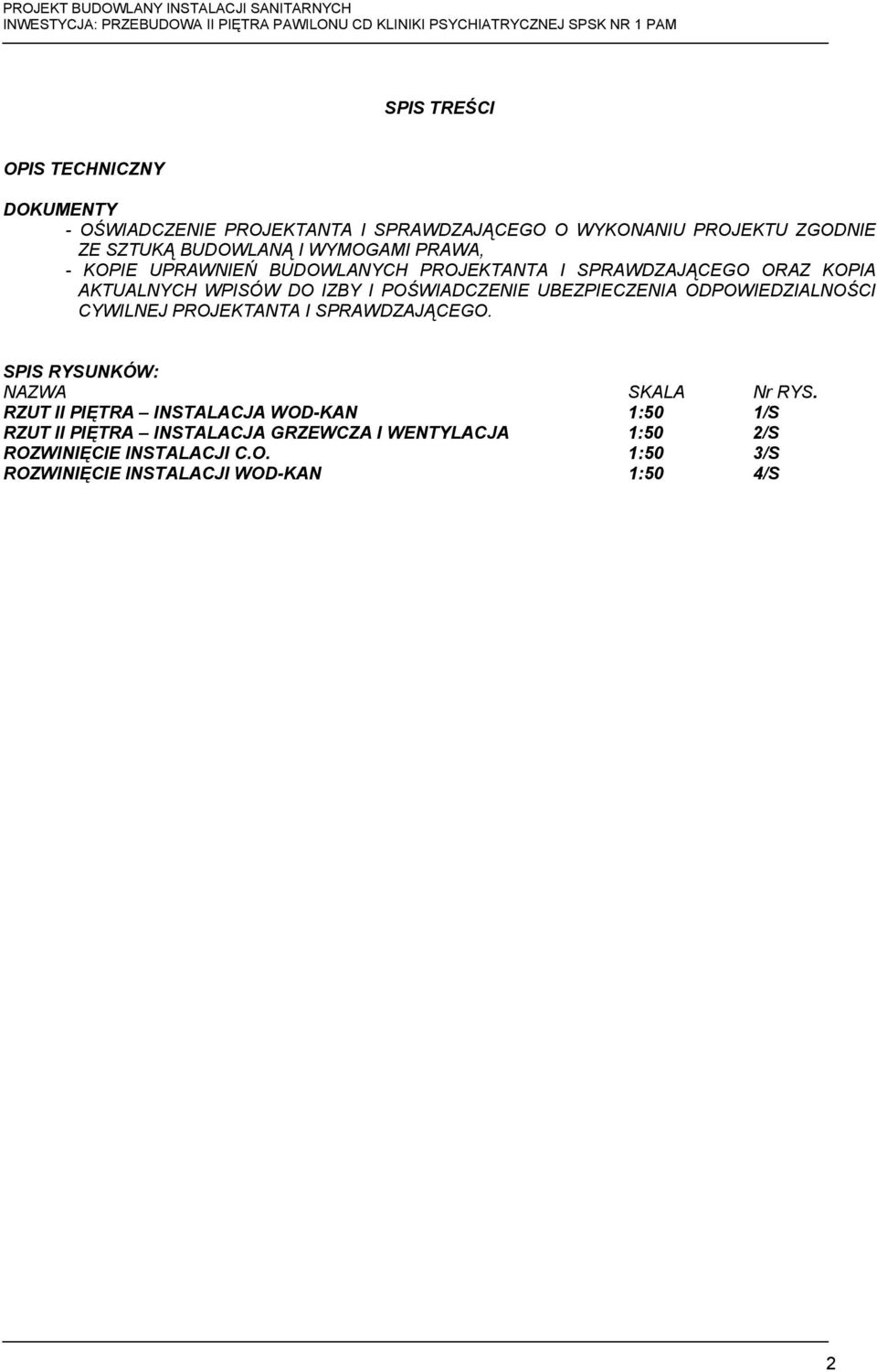

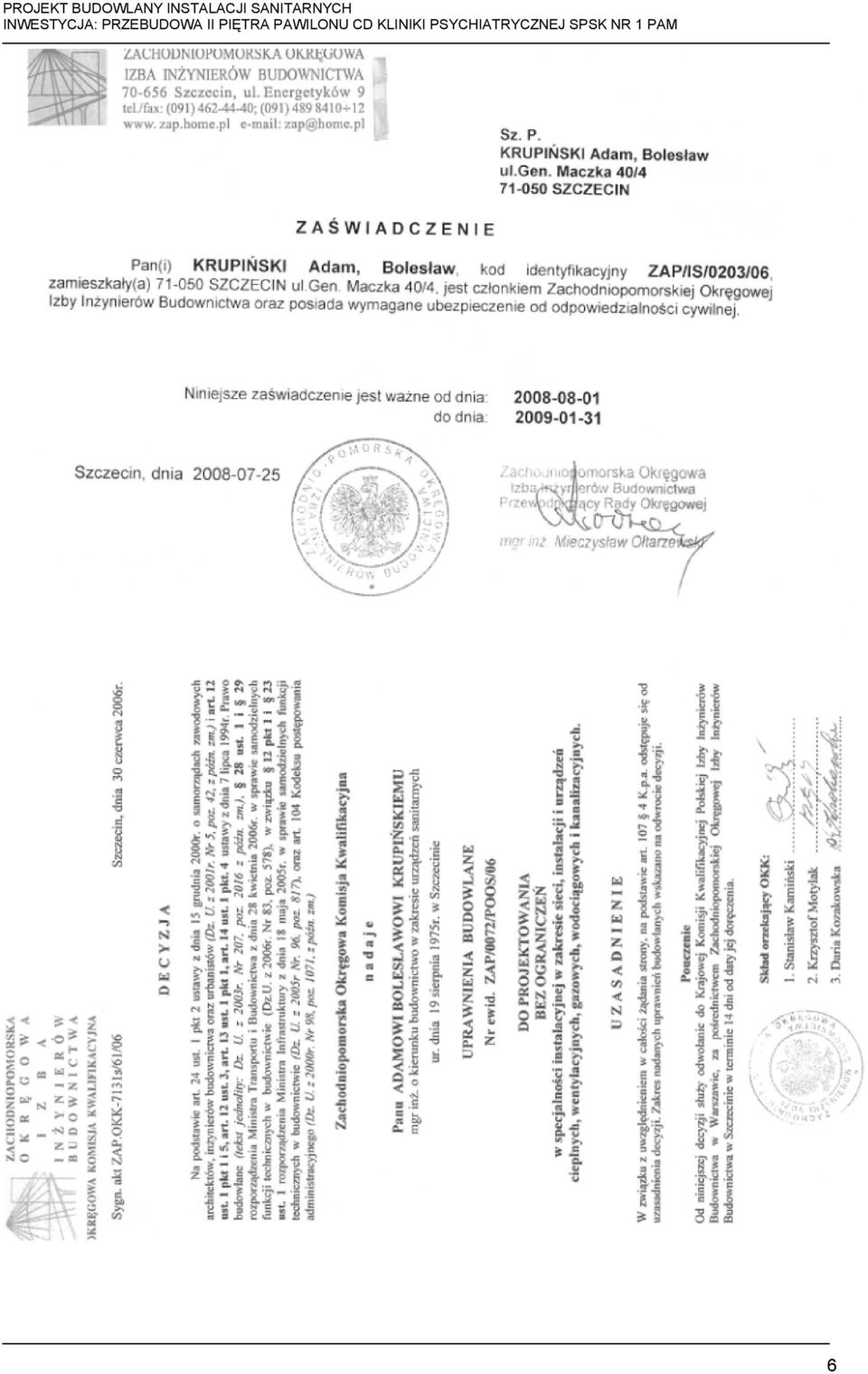

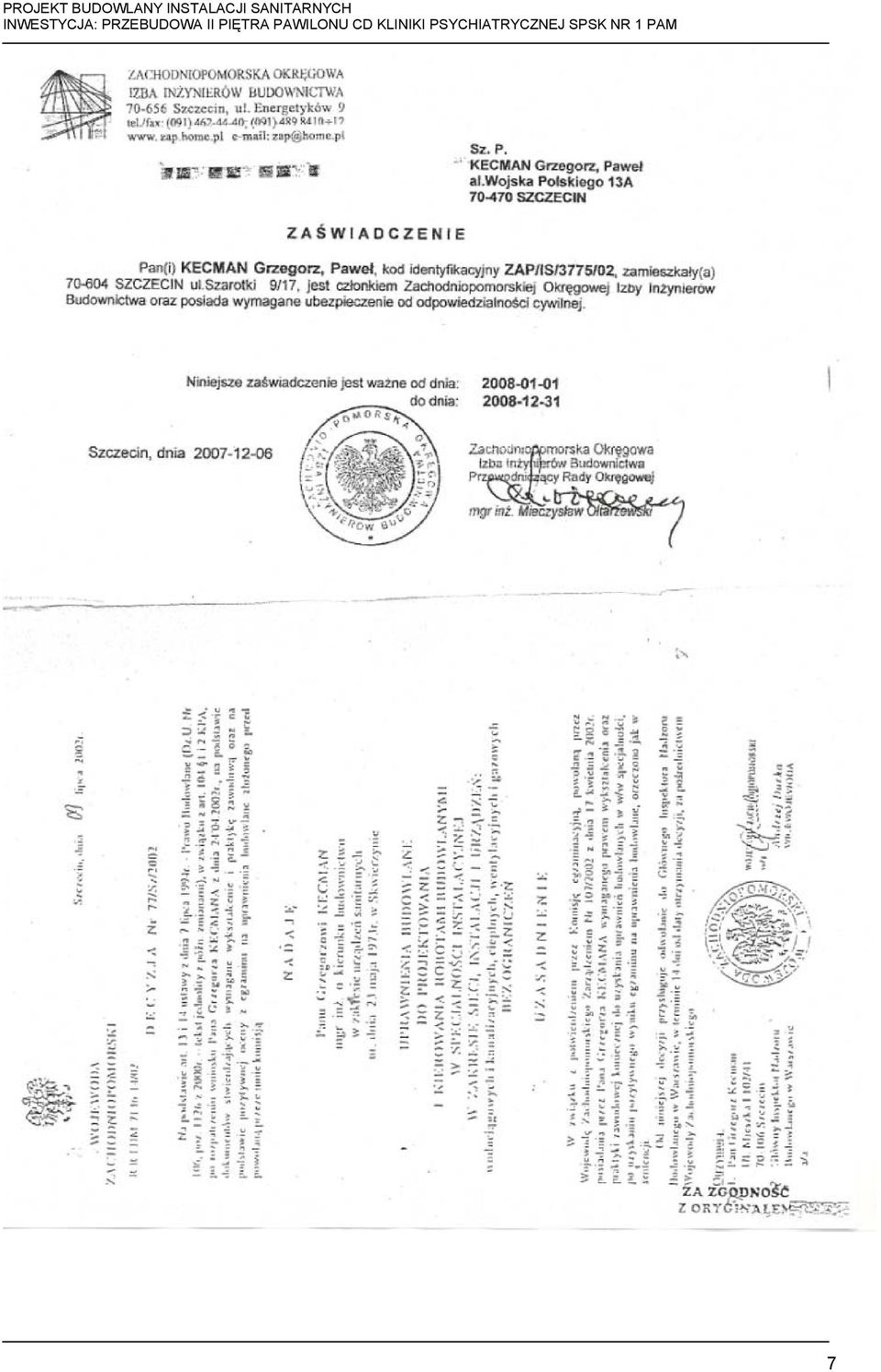

1 SPIS TREŚCI OPIS TECHNICZNY DOKUMENTY - OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO O WYKONANIU PROJEKTU ZGODNIE ZE SZTUKĄ BUDOWLANĄ I WYMOGAMI PRAWA, - KOPIE UPRAWNIEŃ BUDOWLANYCH PROJEKTANTA I SPRAWDZAJĄCEGO ORAZ KOPIA AKTUALNYCH WPISÓW DO IZBY I POŚWIADCZENIE UBEZPIECZENIA ODPOWIEDZIALNOŚCI CYWILNEJ PROJEKTANTA I SPRAWDZAJĄCEGO. SPIS RYSUNKÓW: NAZWA SKALA Nr RYS. RZUT II PIĘTRA INSTALACJA WOD-KAN 1:50 1/S RZUT II PIĘTRA INSTALACJA GRZEWCZA I WENTYLACJA 1:50 2/S ROZWINIĘCIE INSTALACJI C.O. 1:50 3/S ROZWINIĘCIE INSTALACJI WOD-KAN 1:50 4/S 2

2 1.DANE OGÓLNE 1.1. PODSTAWA OPRACOWANIA Zlecenie inwestora Podkłady architektoniczne Obowiązujące normy i przepisy Katalogi techniczne OPIS TECHNICZNY 1.2. DANE OBIEKTU Modernizowany obiekt jest istniejącym budynkiem kompleksu szpitalnego SPSK nr1. Budynek wykonany w technologii tradycyjnej, murowany o dachu płaskim wentylowanym z pokryciem papą. Budynek o trzech kondygnacjach nadziemnych. Budynek w stanie istniejącym zasilany w wodę zimną z przyłącza od sieci za pośrednictwem instalacji na terenie obiektu, woda ciepła oraz woda grzewcza przygotowywana jest centralnie w istniejącym węźle cieplnym. Ścieki sanitarne i deszczowe odprowadzane są do sieci miejskiej za pośrednictwem sieci na terenie obiektu PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest przebudowy II piętra w budynku Kliniki Psychiatrii SPSK nr1 w Szczecinie. Opracowanie obejmuje wewnętrzne instalacje sanitarne w zakresie: projekt przebudowy wewnętrznej instalacji kanalizacyjnej przedmiotowego piętra w nawiązaniu do istniejących pionów, projekt przebudowy instalacji wody zimnej i ciepłej z cyrkulacją na potrzeby modernizowanych pomieszczeń sanitarnych w nawiązaniu do istniejących pionów, projekt modernizacji instalacji grzewczej w zakresie wymiany grzejników w nawiązaniu do istniejących pionów. 2. OPIS PRZYJĘTYCH ROZWIĄZAŃ 2.1 INSTALACJA C.O. W zakresie prac przy remoncie przedmiotowego piętra budynku przewidziano demontaż istniejących grzejników żeliwnych członowych i wbudowanie w ich miejsce nowych grzejników stalowych. Zasilanie grzejników przewidziano do wykonania jako demontaż istniejących gałązek i zniszczonych elementów zakończenia pionów i wykonanie nowego podejścia bocznego z rur stalowych czarnych spawanych przyjęto gałązki prowadzone w wykonanych na te potrzeby bruzdach ściennych. Gałązki układane w bruzdach przewidziano izolowane termicznie otulinami z polietylenu na przykład firmy Armacell typ Tubolit DG 20mm o współczynniku przewodzenia ciepła przy średniej temperaturze +10 C równym 0,038 W/mK. Jako elementy grzejne zaprojektowano układ z grzejników stalowych płytowych zasilanych od boku na przykład firmy Vogel & Not. Z uwagi na charakter obiektu wszystkie grzejniki przewidziano jako w wykonaniu higienicznych. Z uwagi na prowadzenie gałązek zasilenia i powrotu w bruzdach ściennych grzejniki wyposażyć na zasileniu w kątowy zawór pod głowicę termostatyczną i na powrocie w kątowy zawór odcinający. Dla zaworu na zasileniu przewidzieć głowicę typu RTD. Przewidziano jeden stopień regulacji hydraulicznej instalacji jako każdy grzejnik wyposażony w zawór z głowicą termostatyczną, dla pionów przyjęto iż istnieje sprawna regulacja zaworami podpionowymi. Cała instalacji budynku po wykonaniu może wymagać ponownej regulacji. Odpowietrzenie instalacji przewidziano za pomocą ręcznych odpowietrzników przy projektowanych grzejnikach. Dodatkowo zaprojektowano odpowietrzniki automatyczne na zakończeniu każdego z pionów. Wszystkie przejścia przewodów przez przegrody budowlane (ściany) wykonać w tulejach ochronnych. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. 2.2 INSTALACJA WODY ZIMNEJ I CIEPŁEJ WODY UŻYTKOWEJ Budynek objęty opracowaniem jest zasilany w wodę z istniejącego przyłącza wodociągowego. Podejście do budynku, instalacja rozprowadzająca oraz podłączenia w pionie poniżej przedmiotowej kondygnacji przewidziano do pozostawienia bez zmian. Przewidziano rozbiórkę całej instalacji powyżej posadzki przedmiotowej kondygnacji. Projektuje się wbudowanie nowego zakończenia pionu, połączenie cyrkulacji z ciepła woda z zaworem termostatycznym oraz wykonanie nowej instalacji rozprowadzającej w poziomie przedmiotowego piętra. Nową instalację zakończenia pionów zaprojektowano z rur stalowych ocynkowanych, instalacyjnych ze szwem, połączenia gwintowane wg. PN-74/H Nową instalacje rozprowadzającą przewidziano jako 3

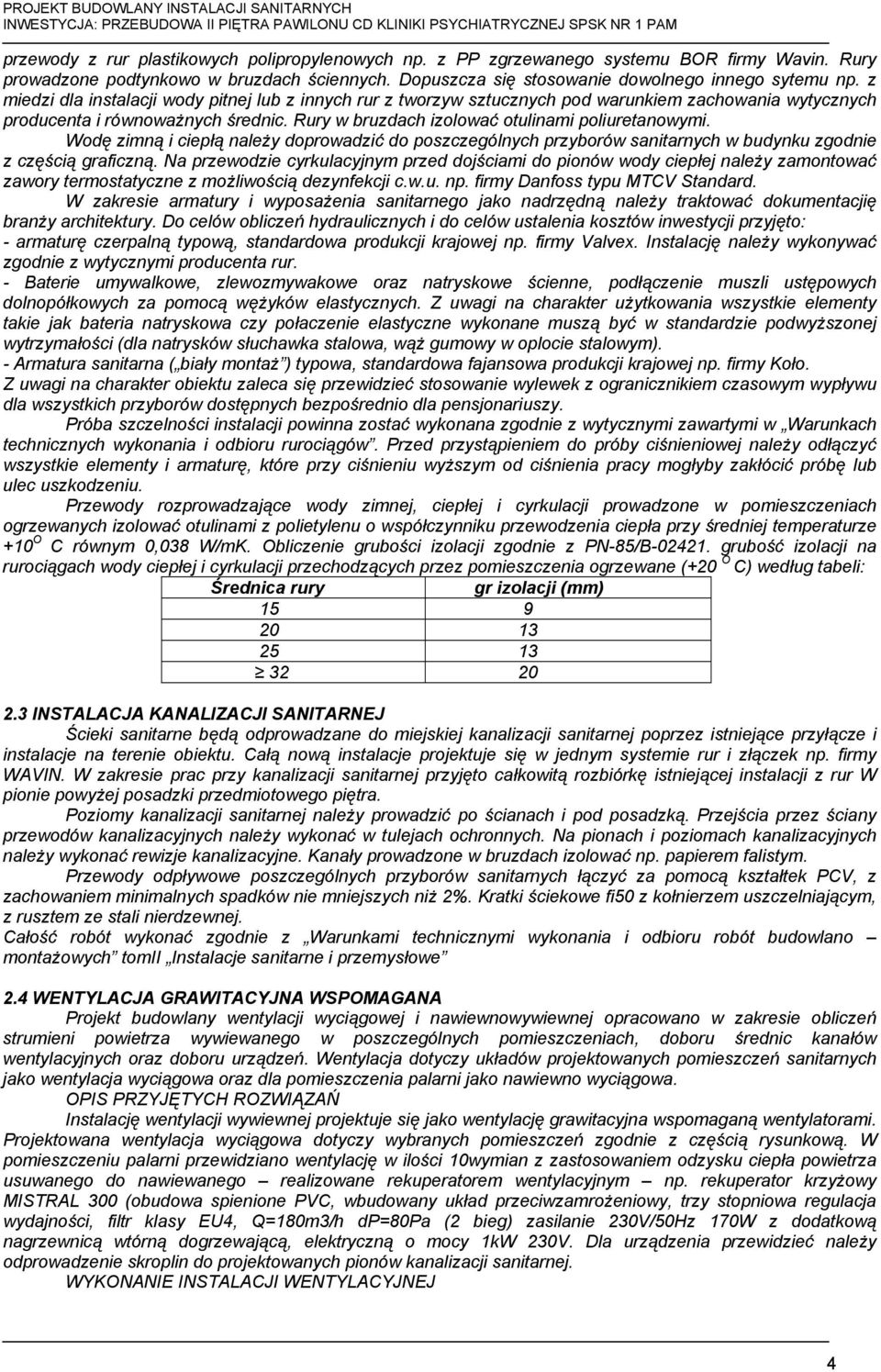

3 przewody z rur plastikowych polipropylenowych np. z PP zgrzewanego systemu BOR firmy Wavin. Rury prowadzone podtynkowo w bruzdach ściennych. Dopuszcza się stosowanie dowolnego innego sytemu np. z miedzi dla instalacji wody pitnej lub z innych rur z tworzyw sztucznych pod warunkiem zachowania wytycznych producenta i równoważnych średnic. Rury w bruzdach izolować otulinami poliuretanowymi. Wodę zimną i ciepłą należy doprowadzić do poszczególnych przyborów sanitarnych w budynku zgodnie z częścią graficzną. Na przewodzie cyrkulacyjnym przed dojściami do pionów wody ciepłej należy zamontować zawory termostatyczne z możliwością dezynfekcji c.w.u. np. firmy Danfoss typu MTCV Standard. W zakresie armatury i wyposażenia sanitarnego jako nadrzędną należy traktować dokumentacjię branży architektury. Do celów obliczeń hydraulicznych i do celów ustalenia kosztów inwestycji przyjęto: - armaturę czerpalną typową, standardowa produkcji krajowej np. firmy Valvex. Instalację należy wykonywać zgodnie z wytycznymi producenta rur. - Baterie umywalkowe, zlewozmywakowe oraz natryskowe ścienne, podłączenie muszli ustępowych dolnopółkowych za pomocą wężyków elastycznych. Z uwagi na charakter użytkowania wszystkie elementy takie jak bateria natryskowa czy połaczenie elastyczne wykonane muszą być w standardzie podwyższonej wytrzymałości (dla natrysków słuchawka stalowa, wąż gumowy w oplocie stalowym). - Armatura sanitarna ( biały montaż ) typowa, standardowa fajansowa produkcji krajowej np. firmy Koło. Z uwagi na charakter obiektu zaleca się przewidzieć stosowanie wylewek z ogranicznikiem czasowym wypływu dla wszystkich przyborów dostępnych bezpośrednio dla pensjonariuszy. Próba szczelności instalacji powinna zostać wykonana zgodnie z wytycznymi zawartymi w Warunkach technicznych wykonania i odbioru rurociągów. Przed przystąpieniem do próby ciśnieniowej należy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyższym od ciśnienia pracy mogłyby zakłócić próbę lub ulec uszkodzeniu. Przewody rozprowadzające wody zimnej, ciepłej i cyrkulacji prowadzone w pomieszczeniach ogrzewanych izolować otulinami z polietylenu o współczynniku przewodzenia ciepła przy średniej temperaturze +10 O C równym 0,038 W/mK. Obliczenie grubości izolacji zgodnie z PN-85/B grubość izolacji na rurociągach wody ciepłej i cyrkulacji przechodzących przez pomieszczenia ogrzewane (+20 O C) według tabeli: Średnica rury gr izolacji (mm) INSTALACJA KANALIZACJI SANITARNEJ Ścieki sanitarne będą odprowadzane do miejskiej kanalizacji sanitarnej poprzez istniejące przyłącze i instalacje na terenie obiektu. Całą nową instalacje projektuje się w jednym systemie rur i złączek np. firmy WAVIN. W zakresie prac przy kanalizacji sanitarnej przyjęto całkowitą rozbiórkę istniejącej instalacji z rur W pionie powyżej posadzki przedmiotowego piętra. Poziomy kanalizacji sanitarnej należy prowadzić po ścianach i pod posadzką. Przejścia przez ściany przewodów kanalizacyjnych należy wykonać w tulejach ochronnych. Na pionach i poziomach kanalizacyjnych należy wykonać rewizje kanalizacyjne. Kanały prowadzone w bruzdach izolować np. papierem falistym. Przewody odpływowe poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PCV, z zachowaniem minimalnych spadków nie mniejszych niż 2%. Kratki ściekowe fi50 z kołnierzem uszczelniającym, z rusztem ze stali nierdzewnej. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tomii Instalacje sanitarne i przemysłowe 2.4 WENTYLACJA GRAWITACYJNA WSPOMAGANA Projekt budowlany wentylacji wyciągowej i nawiewnowywiewnej opracowano w zakresie obliczeń strumieni powietrza wywiewanego w poszczególnych pomieszczeniach, doboru średnic kanałów wentylacyjnych oraz doboru urządzeń. Wentylacja dotyczy układów projektowanych pomieszczeń sanitarnych jako wentylacja wyciągowa oraz dla pomieszczenia palarni jako nawiewno wyciągowa. OPIS PRZYJĘTYCH ROZWIĄZAŃ Instalację wentylacji wywiewnej projektuje się jako wentylację grawitacyjna wspomaganą wentylatorami. Projektowana wentylacja wyciągowa dotyczy wybranych pomieszczeń zgodnie z częścią rysunkową. W pomieszczeniu palarni przewidziano wentylację w ilości 10wymian z zastosowaniem odzysku ciepła powietrza usuwanego do nawiewanego realizowane rekuperatorem wentylacyjnym np. rekuperator krzyżowy MISTRAL 300 (obudowa spienione PVC, wbudowany układ przeciwzamrożeniowy, trzy stopniowa regulacja wydajności, filtr klasy EU4, Q=180m3/h dp=80pa (2 bieg) zasilanie 230V/50Hz 170W z dodatkową nagrzewnicą wtórną dogrzewającą, elektryczną o mocy 1kW 230V. Dla urządzenia przewidzieć należy odprowadzenie skroplin do projektowanych pionów kanalizacji sanitarnej. WYKONANIE INSTALACJI WENTYLACYJNEJ 4

4 Jako elementy wywiewne układu wyciągowo nawiewnego w palarni zastosowano: zawory wentylacyjne okrągłe 160mm z przepustnicami na przykład typu TVO firmy Schako. Usytuowanie elementów wywiewnych pokazano na rysunkach. Kanały należy prowadzić jak najbliżej przegród. Układ wywiewny pozostałych pomieszczeń wspomagany wentylatorami na kratkach np. typu BF firmy Systemair. KANAŁY, KRATKI i URZĄDZENIA Zaprojektowano kanały okrągłe z rur SPIRO lub alternatywnie z PVC prostokątne o równoważnych średnicach. Kanały wentylacyjne od czerpni do urządzenia muszą być izolowane np. matami z wełny mineralnej Przekroje kanałów zostały dobrane przy założeniu prędkości do 3,0m/s, W przejściach przez przegrody budowlane należy również stosować fartuchy ochronne gumowe. IZOLACJE i OBUDOWA Przewidziano izolacje tylko na kanałach od czerpni do centrali, konieczne jest natomiast zastosowanie obudowy z płyt GK dla wszystkich kanałów. Dla całego układu wentylacji nawiewno-wywiewnej przewidziano zastosowanie obudowy w postaci konstrukcji z płyt GK na szkielecie z profili stalowych lub jako sufity podwieszane wg projektu architektury (palarnia). W pobliżu centrali wentylacyjnej na obudowie z płyt GK przewidziać klapę rewizyjną umożliwiającą dostęp serwisowy i demontaż jednostki. W pobliżu centrali przewidziać dodatkowo w obudowie izolację akustyczną realizowaną matami z wełny mineralnej gr.7cm. REGULACJA. Regulację systemu wentylacji wywiewnej przeprowadzić na przepustnicach kratek wywiewnych, zgodnie z podanymi wydajnościami w części graficznej opracowania. WYTYCZNE DLA BRANŻ BRANŻA ELEKTRYCZNA Należy przewidzieć zasilanie dla projektowanych wentylatorów i central z wymiennikiem. STEROWANIE I AUTOMATYKA Założono pracę układów wentylacji zależną od potrzeby korzystania z poszczególnych pomieszczeń. Przewiduje się uruchamianie wentylatorów wraz z uruchomieniem oświetlenia elektrycznego oraz dodatkowo za pomocą czujnika wilgoci (o ile występuje w zakresie wyposażenia wentylatora). W pomieszczeniu sanitariatów wyposażonych w okna oraz w pomieszczeniu palarni urządzenia uruchamiane czujnikiem ruchu. Dla wszystkich wentylatorów przewidzieć należy opóźnienie zatrzymania pracy wentylatorów po wyłączeniu w czasie do 30 sek. po wyłączeniu oświetlenia o ile czujnik wilgoci nie pozostanie w trybie włączenia wentylatora. 3. UWAGI KOŃCOWE Całość prac należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych tom II Instalacje Sanitarne z uwzględnieniem aktualnych norm i przepisów BHP i przeciwpożarowych oraz zgodnie z instrukcjami i kartami katalogowymi producentów. Projektant: dr inż. Adam Krupiński 5

5 6

6 7

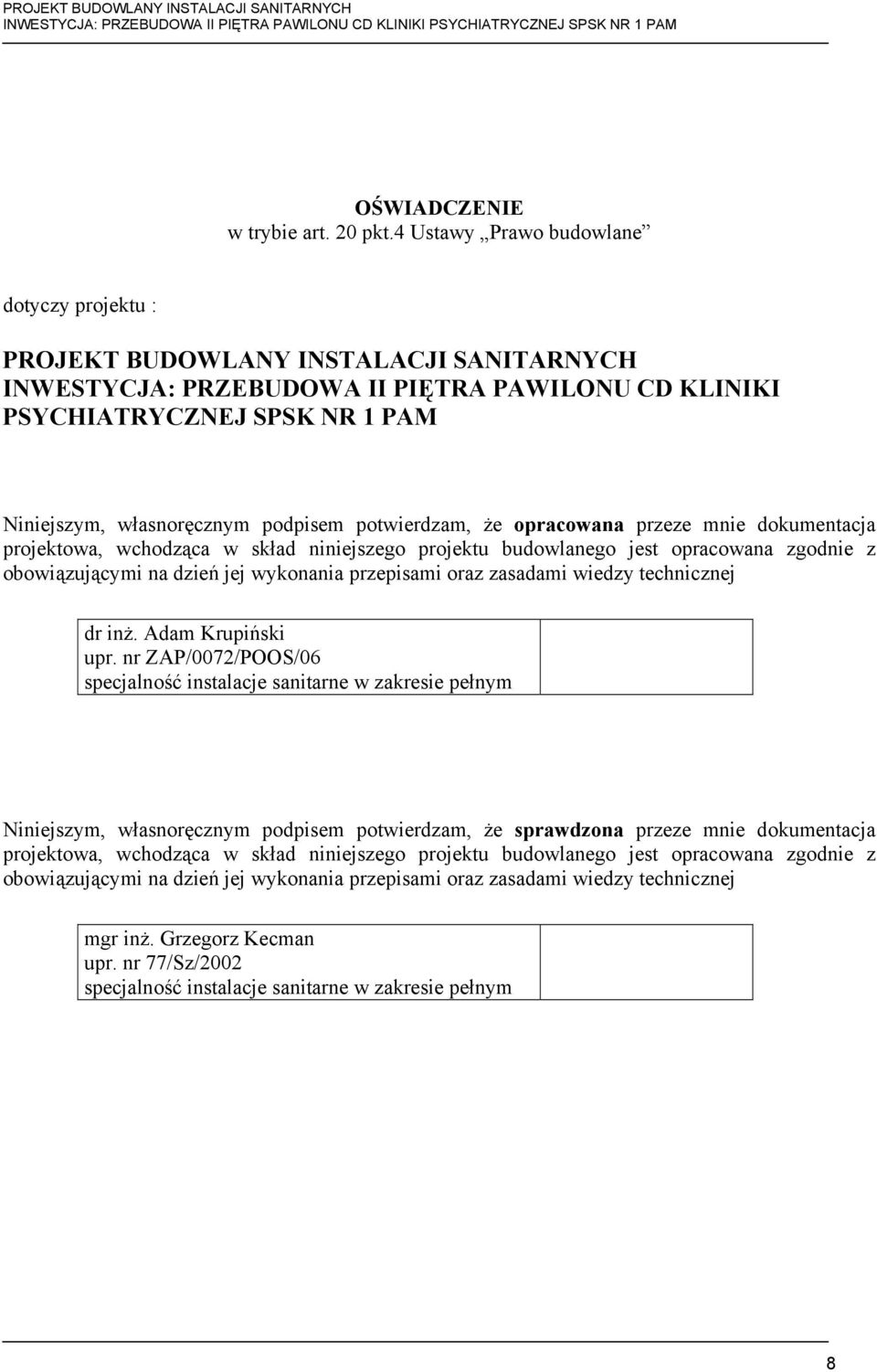

7 OŚWIADCZENIE w trybie art. 20 pkt.4 Ustawy Prawo budowlane dotyczy projektu : PROJEKT BUDOWLANY INSTALACJI SANITARNYCH INWESTYCJA: PRZEBUDOWA II PIĘTRA PAWILONU CD KLINIKI PSYCHIATRYCZNEJ SPSK NR 1 PAM Niniejszym, własnoręcznym podpisem potwierdzam, że opracowana przeze mnie dokumentacja projektowa, wchodząca w skład niniejszego projektu budowlanego jest opracowana zgodnie z obowiązującymi na dzień jej wykonania przepisami oraz zasadami wiedzy technicznej dr inż. Adam Krupiński upr. nr ZAP/0072/POOS/06 specjalność instalacje sanitarne w zakresie pełnym Niniejszym, własnoręcznym podpisem potwierdzam, że sprawdzona przeze mnie dokumentacja projektowa, wchodząca w skład niniejszego projektu budowlanego jest opracowana zgodnie z obowiązującymi na dzień jej wykonania przepisami oraz zasadami wiedzy technicznej mgr inż. Grzegorz Kecman upr. nr 77/Sz/2002 specjalność instalacje sanitarne w zakresie pełnym 8
