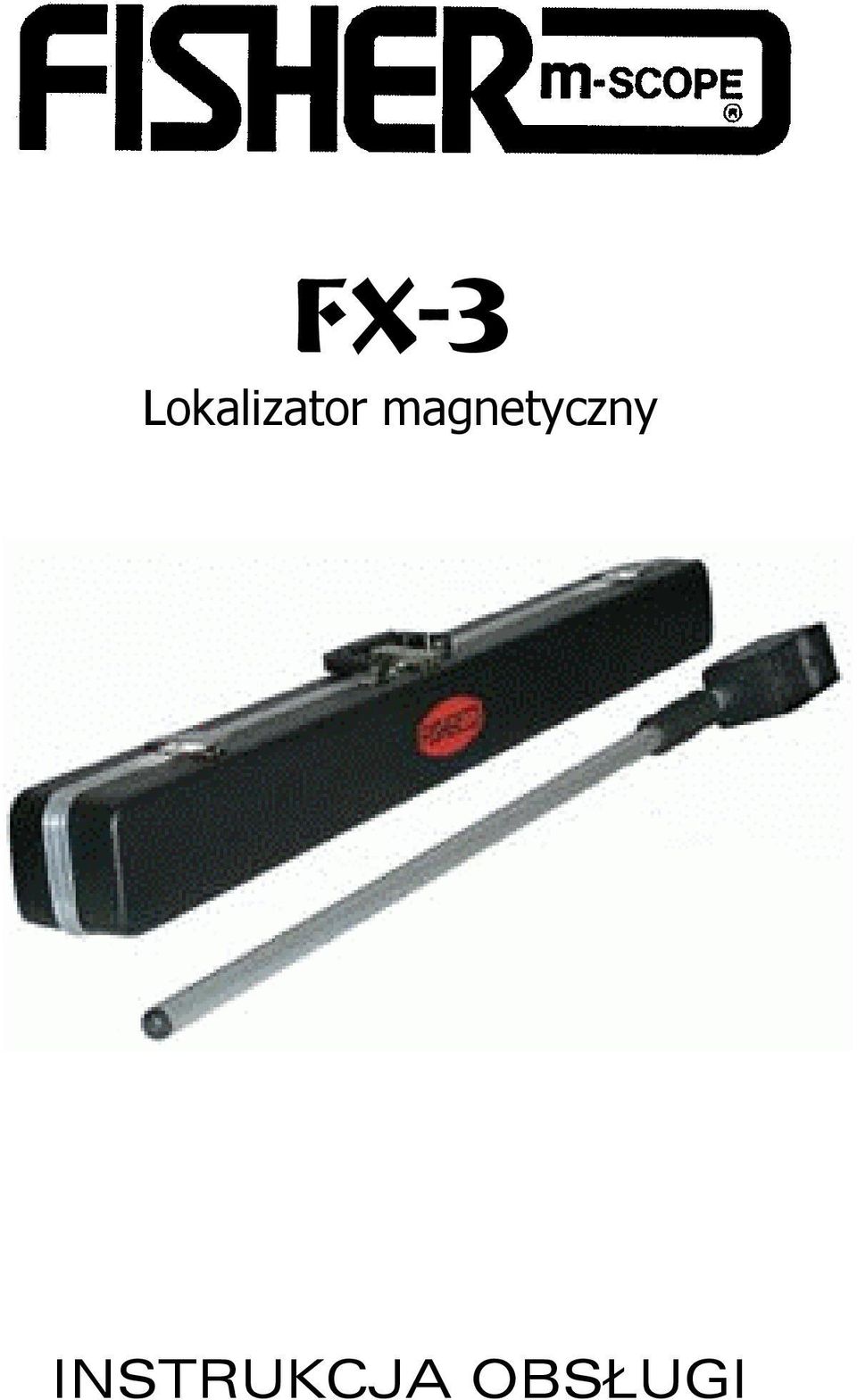

1 Lokalizator magnetyczny INSTRUKCJA OBSŁUGI

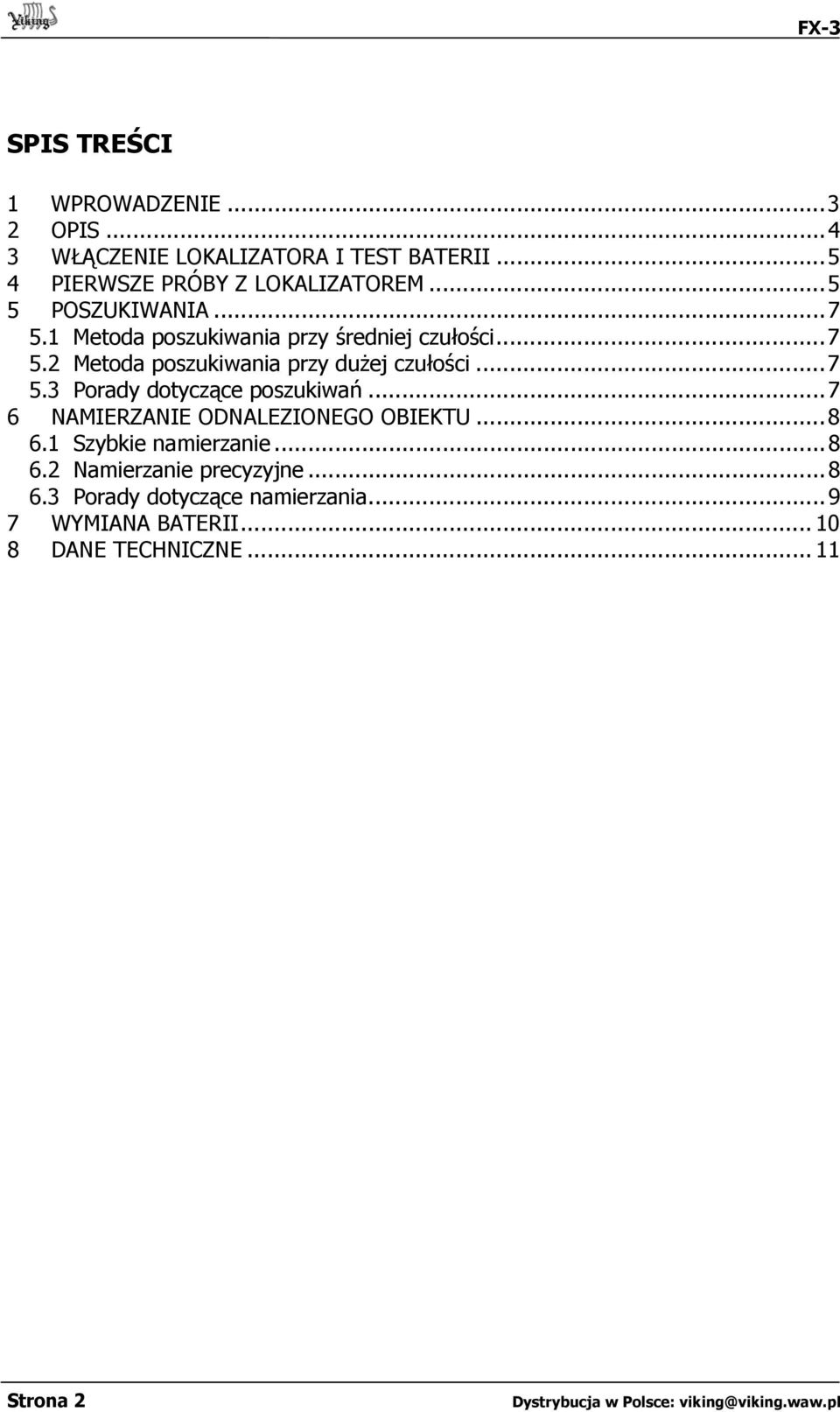

2 SPIS TREŚCI 1 WPROWADZENIE OPIS WŁĄCZENIE LOKALIZATORA I TEST BATERII PIERWSZE PRÓBY Z LOKALIZATOREM POSZUKIWANIA Metoda poszukiwania przy średniej czułości Metoda poszukiwania przy dużej czułości Porady dotyczące poszukiwań NAMIERZANIE ODNALEZIONEGO OBIEKTU Szybkie namierzanie Namierzanie precyzyjne Porady dotyczące namierzania WYMIANA BATERII DANE TECHNICZNE Strona 2

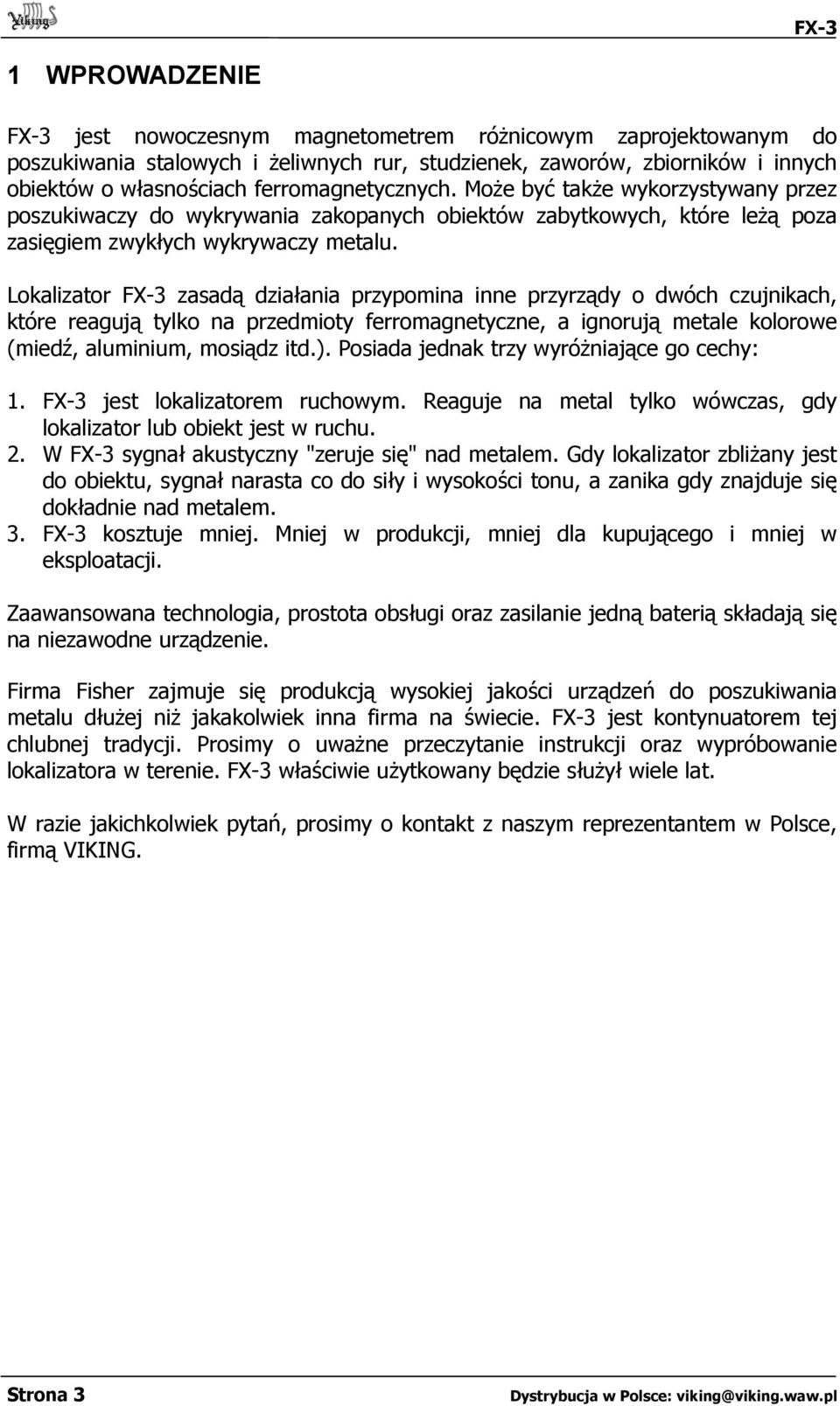

3 1 WPROWADZENIE FX-3 jest nowoczesnym magnetometrem różnicowym zaprojektowanym do poszukiwania stalowych i żeliwnych rur, studzienek, zaworów, zbiorników i innych obiektów o własnościach ferromagnetycznych. Może być także wykorzystywany przez poszukiwaczy do wykrywania zakopanych obiektów zabytkowych, które leżą poza zasięgiem zwykłych wykrywaczy metalu. Lokalizator FX-3 zasadą działania przypomina inne przyrządy o dwóch czujnikach, które reagują tylko na przedmioty ferromagnetyczne, a ignorują metale kolorowe (miedź, aluminium, mosiądz itd.). Posiada jednak trzy wyróżniające go cechy: 1. FX-3 jest lokalizatorem ruchowym. Reaguje na metal tylko wówczas, gdy lokalizator lub obiekt jest w ruchu. 2. W FX-3 sygnał akustyczny "zeruje się" nad metalem. Gdy lokalizator zbliżany jest do obiektu, sygnał narasta co do siły i wysokości tonu, a zanika gdy znajduje się dokładnie nad metalem. 3. FX-3 kosztuje mniej. Mniej w produkcji, mniej dla kupującego i mniej w eksploatacji. Zaawansowana technologia, prostota obsługi oraz zasilanie jedną baterią składają się na niezawodne urządzenie. Firma Fisher zajmuje się produkcją wysokiej jakości urządzeń do poszukiwania metalu dłużej niż jakakolwiek inna firma na świecie. FX-3 jest kontynuatorem tej chlubnej tradycji. Prosimy o uważne przeczytanie instrukcji oraz wypróbowanie lokalizatora w terenie. FX-3 właściwie użytkowany będzie służył wiele lat. W razie jakichkolwiek pytań, prosimy o kontakt z naszym reprezentantem w Polsce, firmą VIKING. Strona 3

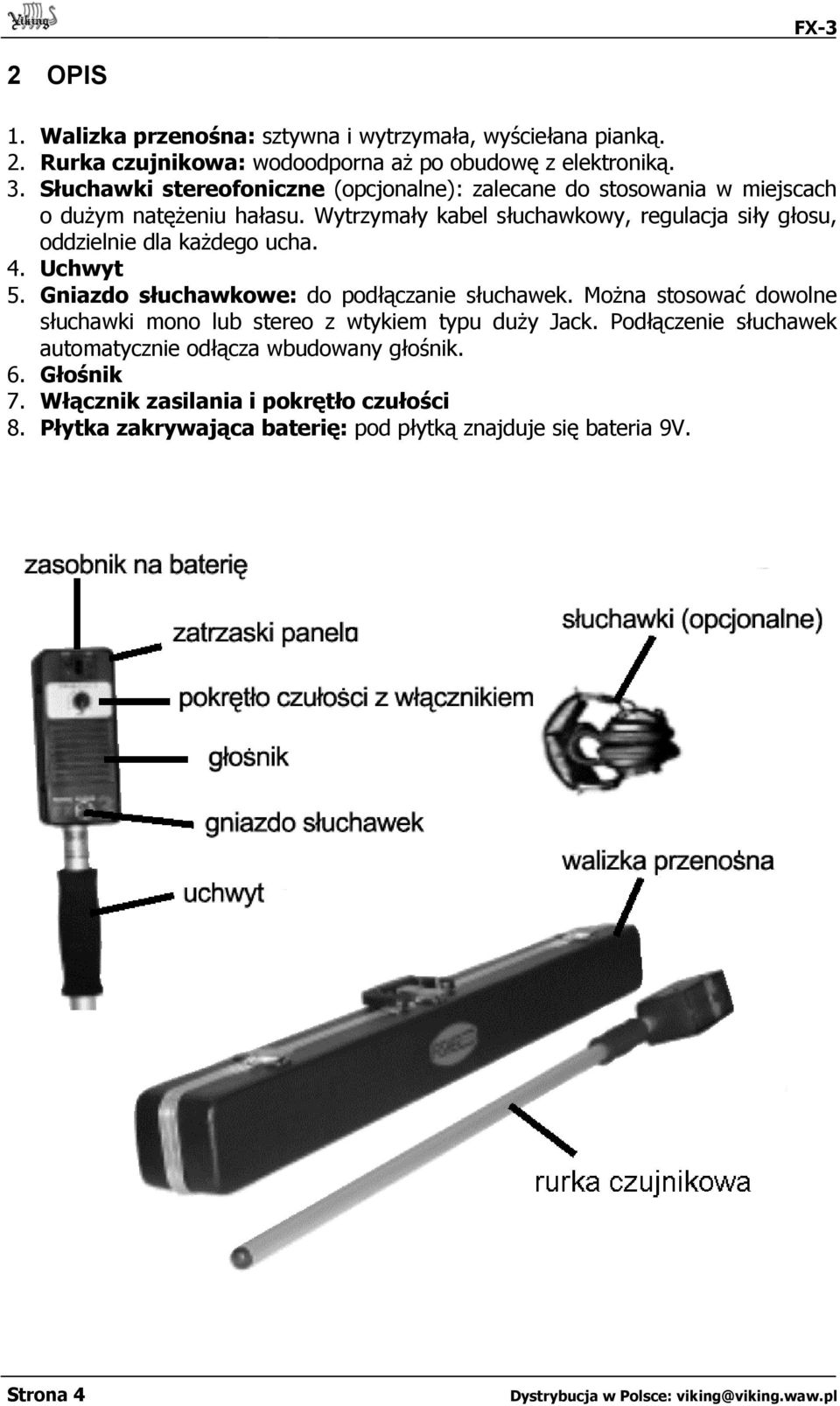

4 2 OPIS 1. Walizka przenośna: sztywna i wytrzymała, wyściełana pianką. 2. Rurka czujnikowa: wodoodporna aż po obudowę z elektroniką. 3. Słuchawki stereofoniczne (opcjonalne): zalecane do stosowania w miejscach o dużym natężeniu hałasu. Wytrzymały kabel słuchawkowy, regulacja siły głosu, oddzielnie dla każdego ucha. 4. Uchwyt 5. Gniazdo słuchawkowe: do podłączanie słuchawek. Można stosować dowolne słuchawki mono lub stereo z wtykiem typu duży Jack. Podłączenie słuchawek automatycznie odłącza wbudowany głośnik. 6. Głośnik 7. Włącznik zasilania i pokrętło czułości 8. Płytka zakrywająca baterię: pod płytką znajduje się bateria 9V. Rys. 1 FX-3 wraz z akcesoriami Strona 4

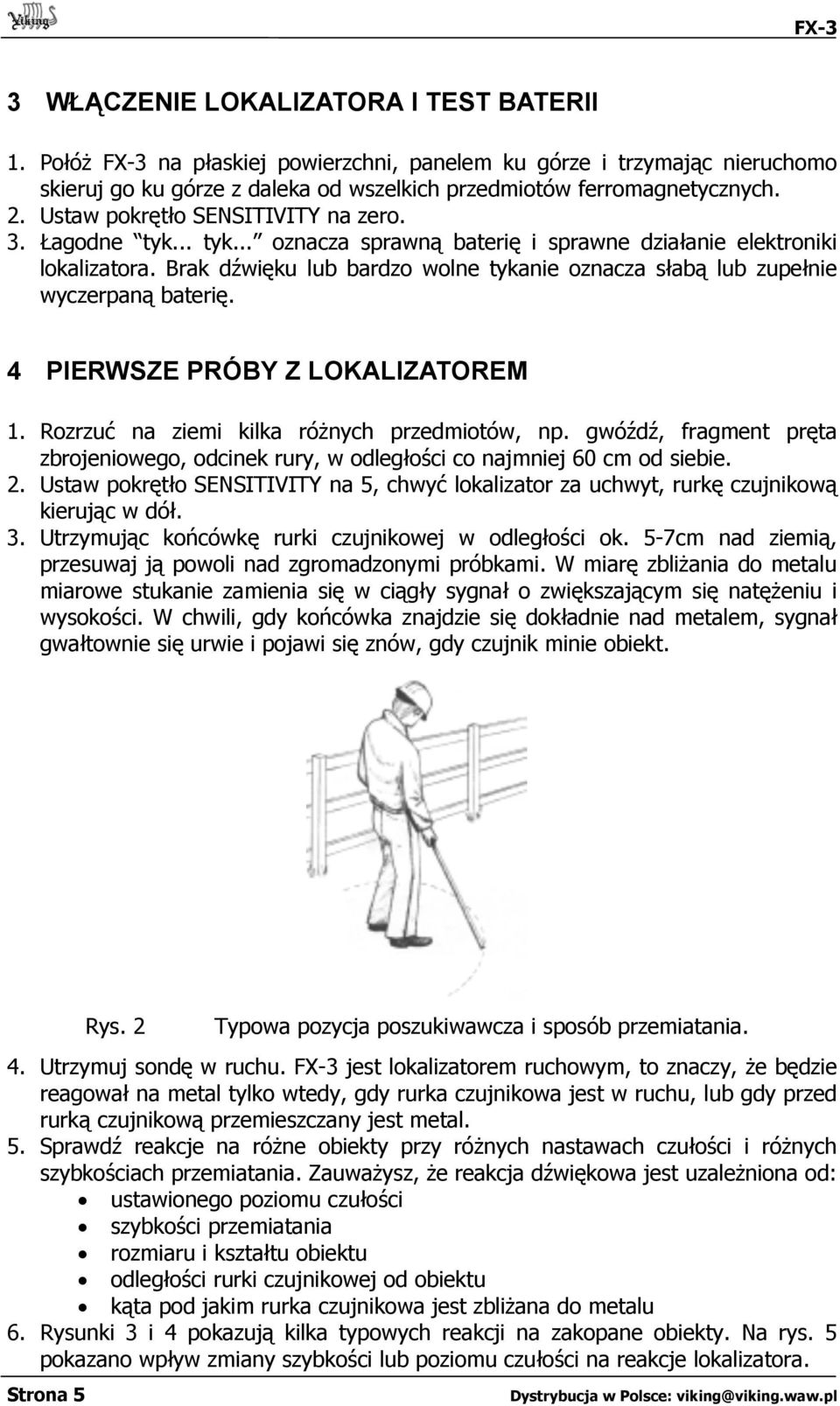

5 3 WŁĄCZENIE LOKALIZATORA I TEST BATERII 1. Połóż FX-3 na płaskiej powierzchni, panelem ku górze i trzymając nieruchomo skieruj go ku górze z daleka od wszelkich przedmiotów ferromagnetycznych. 2. Ustaw pokrętło SENSITIVITY na zero. 3. Łagodne tyk... tyk... oznacza sprawną baterię i sprawne działanie elektroniki lokalizatora. Brak dźwięku lub bardzo wolne tykanie oznacza słabą lub zupełnie wyczerpaną baterię. 4 PIERWSZE PRÓBY Z LOKALIZATOREM 1. Rozrzuć na ziemi kilka różnych przedmiotów, np. gwóźdź, fragment pręta zbrojeniowego, odcinek rury, w odległości co najmniej 60 cm od siebie. 2. Ustaw pokrętło SENSITIVITY na 5, chwyć lokalizator za uchwyt, rurkę czujnikową kierując w dół. 3. Utrzymując końcówkę rurki czujnikowej w odległości ok. 5-7cm nad ziemią, przesuwaj ją powoli nad zgromadzonymi próbkami. W miarę zbliżania do metalu miarowe stukanie zamienia się w ciągły sygnał o zwiększającym się natężeniu i wysokości. W chwili, gdy końcówka znajdzie się dokładnie nad metalem, sygnał gwałtownie się urwie i pojawi się znów, gdy czujnik minie obiekt. Strona 5 Rys. 2 Typowa pozycja poszukiwawcza i sposób przemiatania. 4. Utrzymuj sondę w ruchu. FX-3 jest lokalizatorem ruchowym, to znaczy, że będzie reagował na metal tylko wtedy, gdy rurka czujnikowa jest w ruchu, lub gdy przed rurką czujnikową przemieszczany jest metal. 5. Sprawdź reakcje na różne obiekty przy różnych nastawach czułości i różnych szybkościach przemiatania. Zauważysz, że reakcja dźwiękowa jest uzależniona od: ustawionego poziomu czułości szybkości przemiatania rozmiaru i kształtu obiektu odległości rurki czujnikowej od obiektu kąta pod jakim rurka czujnikowa jest zbliżana do metalu 6. Rysunki 3 i 4 pokazują kilka typowych reakcji na zakopane obiekty. Na rys. 5 pokazano wpływ zmiany szybkości lub poziomu czułości na reakcje lokalizatora.

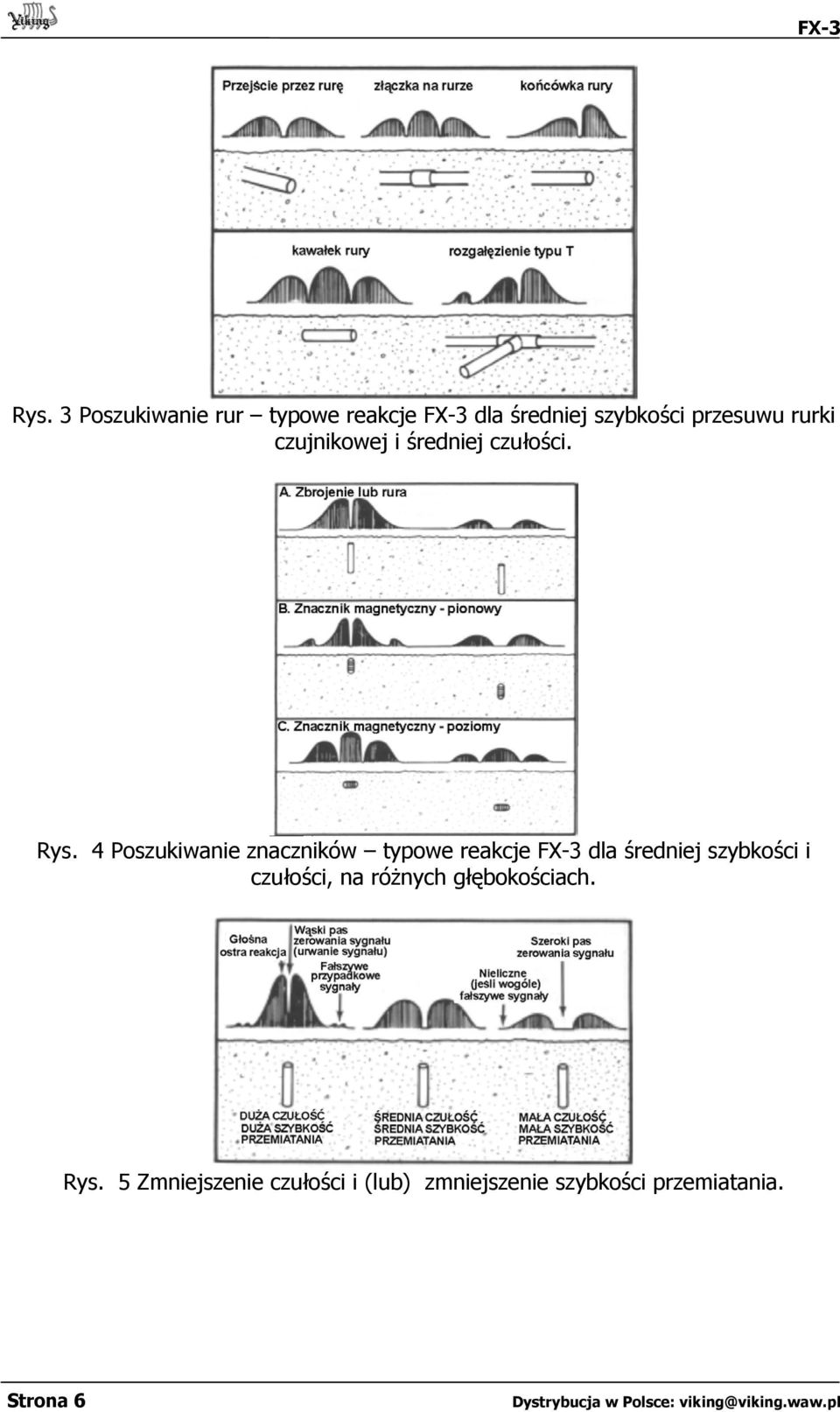

6 Rys. 3 Poszukiwanie rur typowe reakcje FX-3 dla średniej szybkości przesuwu rurki czujnikowej i średniej czułości. Rys. 4 Poszukiwanie znaczników typowe reakcje FX-3 dla średniej szybkości i czułości, na różnych głębokościach. Rys. 5 Zmniejszenie czułości i (lub) zmniejszenie szybkości przemiatania. Strona 6

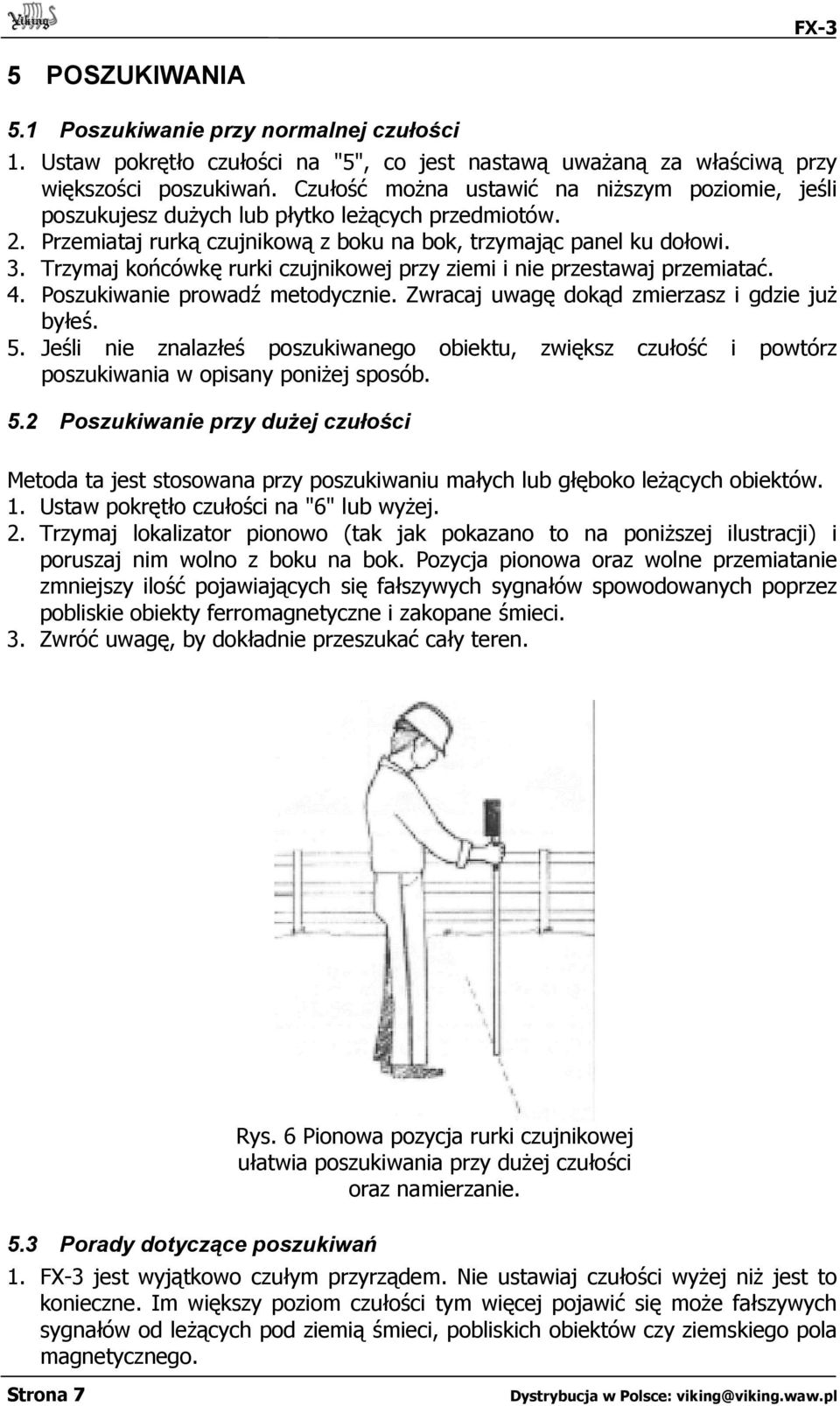

7 5 POSZUKIWANIA 5.1 Poszukiwanie przy normalnej czułości 1. Ustaw pokrętło czułości na "5", co jest nastawą uważaną za właściwą przy większości poszukiwań. Czułość można ustawić na niższym poziomie, jeśli poszukujesz dużych lub płytko leżących przedmiotów. 2. Przemiataj rurką czujnikową z boku na bok, trzymając panel ku dołowi. 3. Trzymaj końcówkę rurki czujnikowej przy ziemi i nie przestawaj przemiatać. 4. Poszukiwanie prowadź metodycznie. Zwracaj uwagę dokąd zmierzasz i gdzie już byłeś. 5. Jeśli nie znalazłeś poszukiwanego obiektu, zwiększ czułość i powtórz poszukiwania w opisany poniżej sposób. 5.2 Poszukiwanie przy dużej czułości Metoda ta jest stosowana przy poszukiwaniu małych lub głęboko leżących obiektów. 1. Ustaw pokrętło czułości na "6" lub wyżej. 2. Trzymaj lokalizator pionowo (tak jak pokazano to na poniższej ilustracji) i poruszaj nim wolno z boku na bok. Pozycja pionowa oraz wolne przemiatanie zmniejszy ilość pojawiających się fałszywych sygnałów spowodowanych poprzez pobliskie obiekty ferromagnetyczne i zakopane śmieci. 3. Zwróć uwagę, by dokładnie przeszukać cały teren. Rys. 6 Pionowa pozycja rurki czujnikowej ułatwia poszukiwania przy dużej czułości oraz namierzanie. 5.3 Porady dotyczące poszukiwań 1. FX-3 jest wyjątkowo czułym przyrządem. Nie ustawiaj czułości wyżej niż jest to konieczne. Im większy poziom czułości tym więcej pojawić się może fałszywych sygnałów od leżących pod ziemią śmieci, pobliskich obiektów czy ziemskiego pola magnetycznego. Strona 7

8 2. Jeśli w pobliżu miejsca poszukiwań znajduje się duży obiekt ferromagnetyczny (samochód, konstrukcja stalowa, siatka ogrodzeniowa itp.) lepsze efekty poszukiwania można uzyskać poprzez zmniejszenie czułość, utrzymywanie końcówki lokalizatora blisko ziemi, przemieszczanie się równolegle do obiektu i utrzymywanie lokalizator pionowo. 3. Lokalizator przy uchwycie jest niemal tak samo czuły jak przy końcówce. By zmniejszyć ryzyko powstawania fałszywych sygnałów w okolicach uchwytu powinieneś: a) Trzymać lokalizator w pewnej odległości od metalowych elementów ubrania, np. klamry od paska, breloczków, kluczy itp. b) Zdjąć zegarek, ewentualnie przełożyć go na drugą rękę. c) Pozbądź się większych przedmiotów ferromagnetycznych, które możesz mieć przy sobie (np. nóż, narzędzia itp.) 4. W miejscu o dużym natężeniu hałasu pomocne przy poszukiwaniu mogą być słuchawki. FX-3 jest wyjątkowo czuły i przy wysokich nastawach czułości może reagować na magnesy umieszczone w słuchawkach. Dlatego powinny one być trzymane co najmniej 60cm od lokalizatora. 6 NAMIERZANIE ODNALEZIONEGO OBIEKTU Namierzanie obiektów nie jest trudne, ale wymaga pewnej wprawy. Można je prowadzić jedną z dwóch opisanych niżej metod. 6.1 Szybkie namierzanie 1. Gdy poszukiwany przedmiot został zasygnalizowany poprzez zwiększony sygnał akustyczny, nie przestawaj przemiatać końcówką czujnika nad danym miejscem ze średnią szybkością. 2. W miejscu, w którym czujnik jest przesuwany nad obiektem (lub w miejscu gdzie jest on najbliżej obiektu) sygnał dźwiękowy milknie na chwilę. Jeśli przesuwasz sondę wzdłuż podłużnego obiektu (gwoźdź, krótki kawałek rury) sygnał wyzeruje się na obu końcach obiektu. 3. Zmniejsz stopniowo szerokość przemiatania wokół miejsca gdzie sygnał jest najsilniejszy i gdzie miejsce zerowania staje się bardziej wyraźne. 4. Gdy szerokość przemiatania wynosi ok. 15cm, zatrzymaj czujnik po środku i zaznacz wskazywane przez końcówkę punkt jako prawdopodobne miejsce zalegania środka obiektu. 6.2 Namierzanie precyzyjne 1. Gdy poszukiwany przedmiot został zasygnalizowany poprzez zwiększony sygnał akustyczny, ustaw lokalizator pionowo. 2. Przesuwaj czujnik coraz wolniej nad miejscem zalegania obiektu stopniowo zawężając obszar przemiatania. 3. Obiekt można uznać za namierzony, jeśli obszar zerowania stał się szerszy po zmniejszeniu szybkość przemieszczania czujnika lub po zredukowaniu czułość. W obszarze tym przemieszczanie czujnika na boki nie spowoduje reakcji FX-3. Lokalizator zareaguje natomiast, jeśli zostanie odsunięty dalej od obiektu. Strona 8

9 6.3 Porady dotyczące namierzania 1. Po wykryciu dużych lub płytko leżących obiektów, które powodują silny sygnał, zmniejsz czułość i (lub) unieś sondę. 2. Po wykryciu małych lub głęboko leżących obiektów, które generują słaby sygnał, zwiększ czułość, przybliż końcówkę sondy do ziemi i (lub) zwiększ szybkość przemiatania. 3. Ćwicz namierzanie na znanych obiektach. A. Szybkie namierzanie Przemiataj czujnikiem ze średnią szybkością na szerokości ok. 15 cm, dopóki nie znajdziesz punktu, w którym sygnał się zeruje B. Namierzanie precyzyjne Trzymaj FX-3 pionowo, przemiataj czujnikiem ze zmniejszoną szybkością i (lub) czułością, dopóki nie będziesz w stanie przemieszczać czujnika na różne strony, nie powodując przy tym reakcji dźwiękowej. Rys. 7 Namierzanie Strona 9

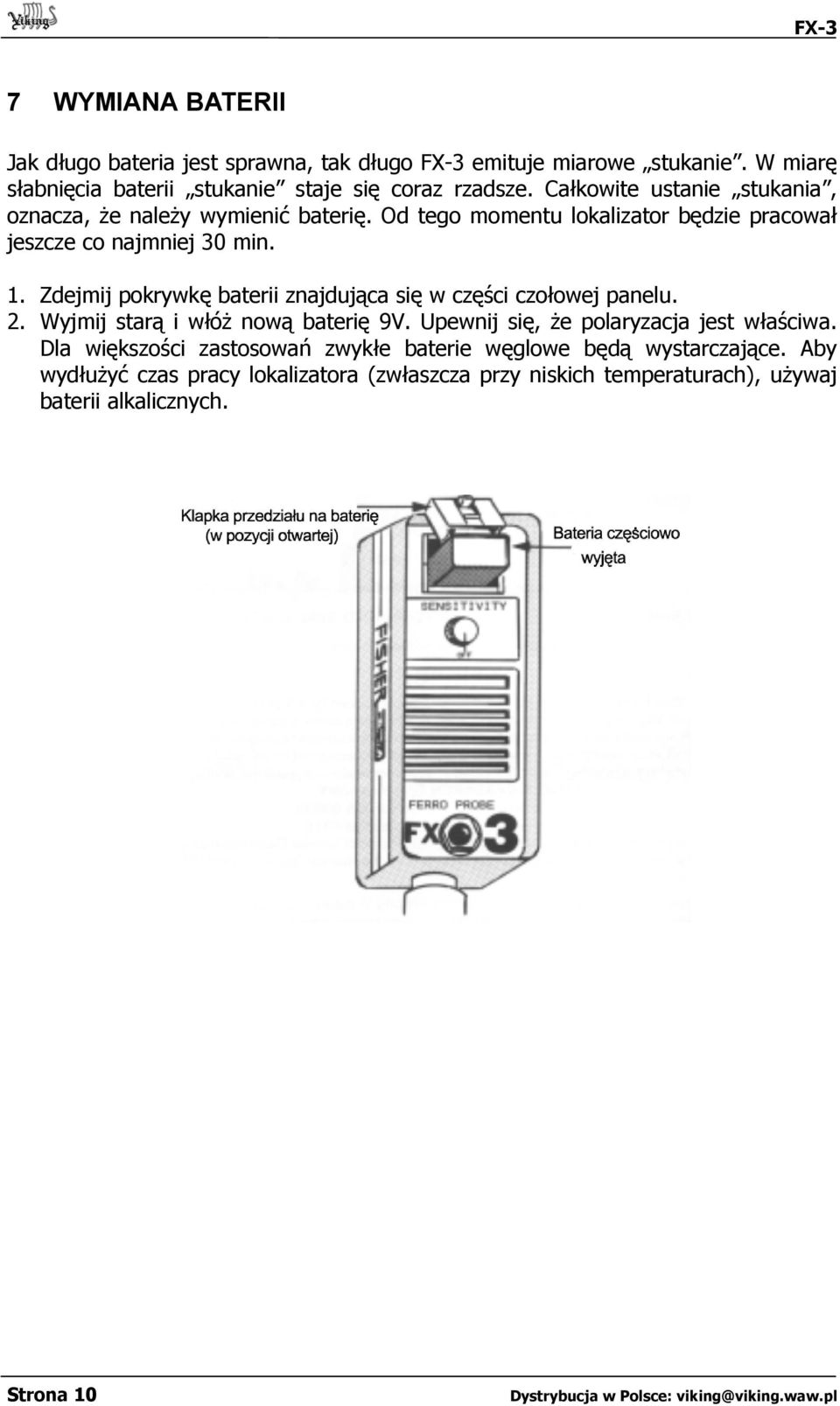

10 7 WYMIANA BATERII Jak długo bateria jest sprawna, tak długo FX-3 emituje miarowe stukanie. W miarę słabnięcia baterii stukanie staje się coraz rzadsze. Całkowite ustanie stukania, oznacza, że należy wymienić baterię. Od tego momentu lokalizator będzie pracował jeszcze co najmniej 30 min. 1. Zdejmij pokrywkę baterii znajdująca się w części czołowej panelu. 2. Wyjmij starą i włóż nową baterię 9V. Upewnij się, że polaryzacja jest właściwa. Dla większości zastosowań zwykłe baterie węglowe będą wystarczające. Aby wydłużyć czas pracy lokalizatora (zwłaszcza przy niskich temperaturach), używaj baterii alkalicznych. Strona 10

11 8 DANE TECHNICZNE i Ciężar 1,14 kg Długość 107 cm Długość części wodoszczelnej 91 cm Sposób działania Magnetometr różnicowy, wyjście akustyczne typu VCO (generator przestrajany napięciem), detekcja ruchowa (wymagany ruch czujnika) Wykrywane metale tylko ferromagnetyczne (żelazo i stal) Sygnalizacja akustyczna zwiększające się natężenie i wysokość sygnału głośnik o średnicy 1 ¼ cala wyjście słuchawkowe mono/stereo, duży jack, 8-16 Ω Regulacja czułość wraz z włącznikiem zasilania Zasilanie bateria 9V Czas pracy: Bateria węglowa godzin Bateria alkaliczna godzin Warunki pracy: Bateria węglowa 4ºC do 50ºC Bateria alkaliczna -18ºC do 50ºC Ciężar wraz z opakowaniem 4 kg (łącznie z walizką do przenoszenia) Wymiary opakowania 12,5 cm x 15 cm x 116 cm Akcesoria Wyposażenie standardowe Walizka przenośna Instrukcja obsługi Wyposażenie dodatkowe Słuchawki stereofoniczne i dane techniczne mogą ulec zmianie bez powiadomienia Strona 11
