FTF-S1XG-S31L-010D. Moduł SFP+ 10GBase-LR/LW, jednomodowy, 10km, DDMI. Referencja: FTF-S1XG-S31L-010D

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "FTF-S1XG-S31L-010D. Moduł SFP+ 10GBase-LR/LW, jednomodowy, 10km, DDMI. Referencja: FTF-S1XG-S31L-010D"

Transkrypt

1 FTF-S1XG-S31L-010D Moduł SFP+ 10GBase-LR/LW, jednomodowy, 10km, DDMI Referencja: FTF-S1XG-S31L-010D Opis: Moduł SFP+ FTF-S1XG-S31L-010D to interfejs 10Gb przeznaczony dla urządzeń pracujących w sieciach zbudowanych na światłowodach jednomodowych. Stosowany jest wszędzie tam, gdzie wymagane jest dostarczenie wydajnych i niedrogich rozwiązań opartych o włókna jednomodowe. Moduł FTF-S1XG-S31L-010D pozwala na zrealizowanie bardzo szybkiego i wydajnego połączenia o przepustowości do 10Gb/s. Maksymalna długość okablowania dla prawidłowego połączenia wynosi 10km. Moduł zaprojektowany jest do pracy na dużych odległościach, jako nadajnik wykorzystuje laser DFB 1310nm. Bardzo dobre parametry pracy w całym zakresie temperatur oraz odporność na zakłócenia elektromagnetyczne pozwalają na budowanie systemów 10GbE o wysokiej gęstości. Moduł FTF-S1XG-S31L-010D jest w pełni kompatybilny ze specyfikacją SFP+ MSA. Wbudowany układ diagnostyki cyfrowej (DDM, DOM, DDMI) pozwala na monitorowanie podstawowych parametrów pracy modułu takich jak napięcie zasilania, temperatura, moc sygnału emitowanego przez nadajnik i moc sygnału docierającego do odbiornika. Dzięki zebranym informacjom możemy w łatwy sposób wykryć lub przewidzieć i zapobiec awariom w sieci. W ofercie znajdują się również moduły dedykowane do urządzeń takich producentów jak Cisco, HP, 3Com, Linksys, Juniper, Extreme Networks i innych. Zastosowanie: 10GBase-LR/LW 10G Ethernet ( Gbps) 10G Fibre Channel ( Gbps) Inne połączenia optyczne

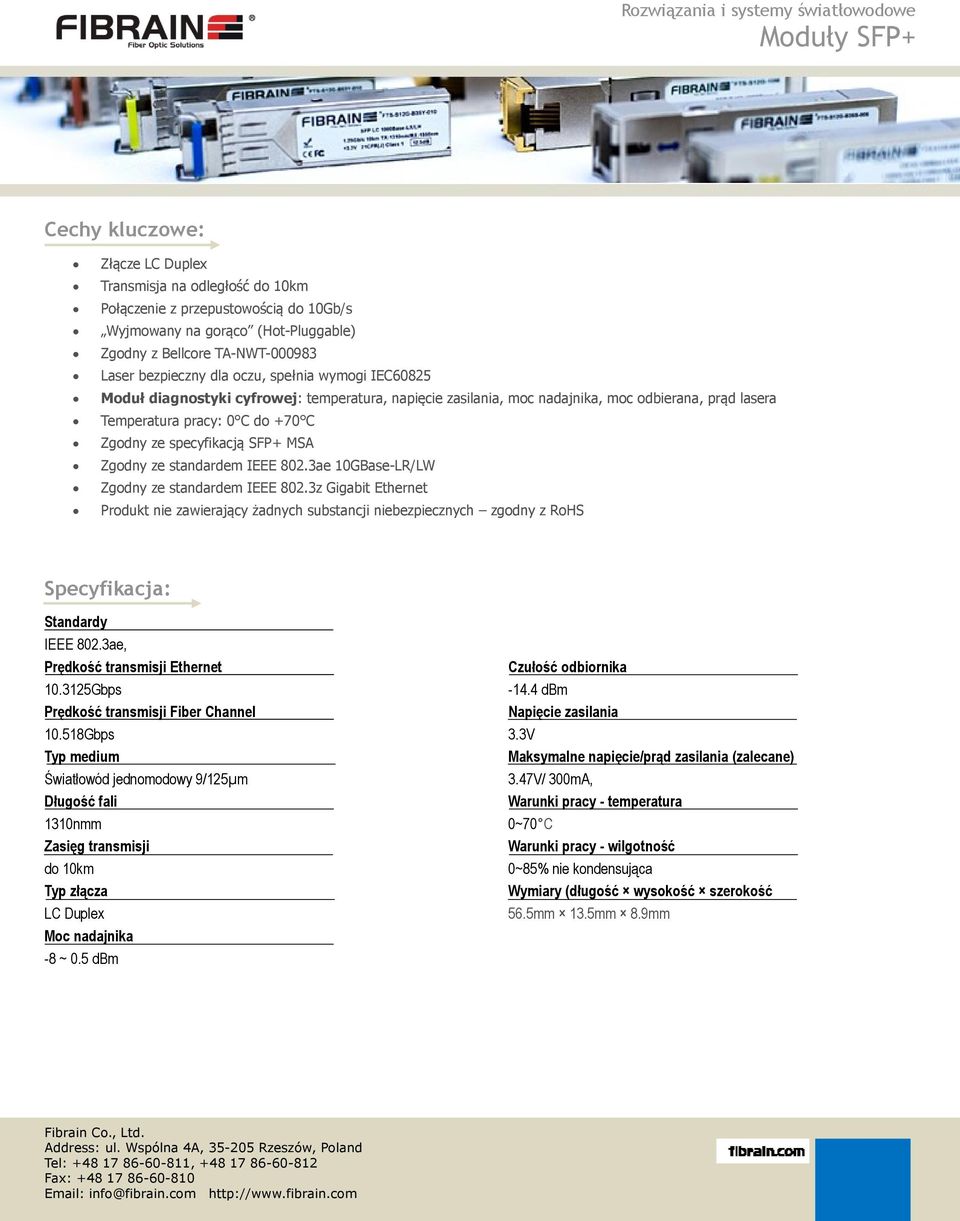

2 Cechy kluczowe: Złącze LC Duplex Transmisja na odległość do 10km Połączenie z przepustowością do 10Gb/s Wyjmowany na gorąco (Hot-Pluggable) Zgodny z Bellcore TA-NWT Laser bezpieczny dla oczu, spełnia wymogi IEC60825 Moduł diagnostyki cyfrowej: temperatura, napięcie zasilania, moc nadajnika, moc odbierana, prąd lasera Temperatura pracy: 0 C do +70 C Zgodny ze specyfikacją SFP+ MSA Zgodny ze standardem IEEE 802.3ae 10GBase-LR/LW Zgodny ze standardem IEEE 802.3z Gigabit Ethernet Produkt nie zawierający żadnych substancji niebezpiecznych zgodny z RoHS Specyfikacja: Standardy IEEE 802.3ae, Prędkość transmisji Ethernet Gbps Prędkość transmisji Fiber Channel Gbps Typ medium Światłowód jednomodowy 9/125µm Długość fali 1310nmm Zasięg transmisji do 10km Typ złącza LC Duplex Moc nadajnika -8 ~ 0.5 dbm Czułość odbiornika dbm Napięcie zasilania 3.3V Maksymalne napięcie/prąd zasilania (zalecane) 3.47V/ 300mA, Warunki pracy - temperatura 0~70 C Warunki pracy - wilgotność 0~85% nie kondensująca Wymiary (długość wysokość szerokość 56.5mm 13.5mm 8.9mm

3 Szczegółowa specyfikacja techniczna Parametry elektryczne: Parametr Symbol Min. Typ. Max. Jednostka Transmitter Differential Input Volt +/-TX_DAT 500 mv p-p Tx_Disable Input Voltage Low VIL V Tx_Disable Input Voltage High VIH 2.0 Vcc+0.3 V Receiver Differential Output Volt +/-RX_DAT 500 mv p-p Rx_LOS Output Voltage- Low VOL V Rx_LOS Output Voltage- High VOH 2.0 Vcc+0.3 V Parametry nadajnika: Parametr Symbol Min. Typ. Max. Jednostka Uwagi Szybkość przesyłania danych B Gb/s Poziom błędnych bitów BER Centralna długość fali λc nm Szerokość spektralna λ nm Średnia moc optyczna Pmax dbm 1 Amplituda modulacji optycznej POMA -5.2 dbm 1 Stosunek wygaszania EXT db Stosunek szumów SMSR 30 db Domiar dyspersyjny TDP 3.2 db Jitter TXJ Zgodne ze standardem Impedancja linii wejściowej RIN 100 Ω Czas włączenia nadajnika 10 us Jakość diagramu oka Zgodny z IEEE802.3ae 2 Parametry odbiornika Parametr Symbol Min. Typ. Max. Jednostka Uwagi Czułość Pmin dbm 2 Maksymalna moc wejściowa PMAX dbm Poziom załączenia RX_LOS SA dbm Poziom wyłączenia RX_LOS SD dbm Histereza sygnału LOS LOSH db Centralna długość fali λc nm Czas narastania i opadania sygnału TR, TF 50 ps Uwagi: 1. Moc optyczna kierowana do światłowodu jednomodowego 2. Mierzono przy użyciu wzorca testowego PRBS Gbps, BER <10-12

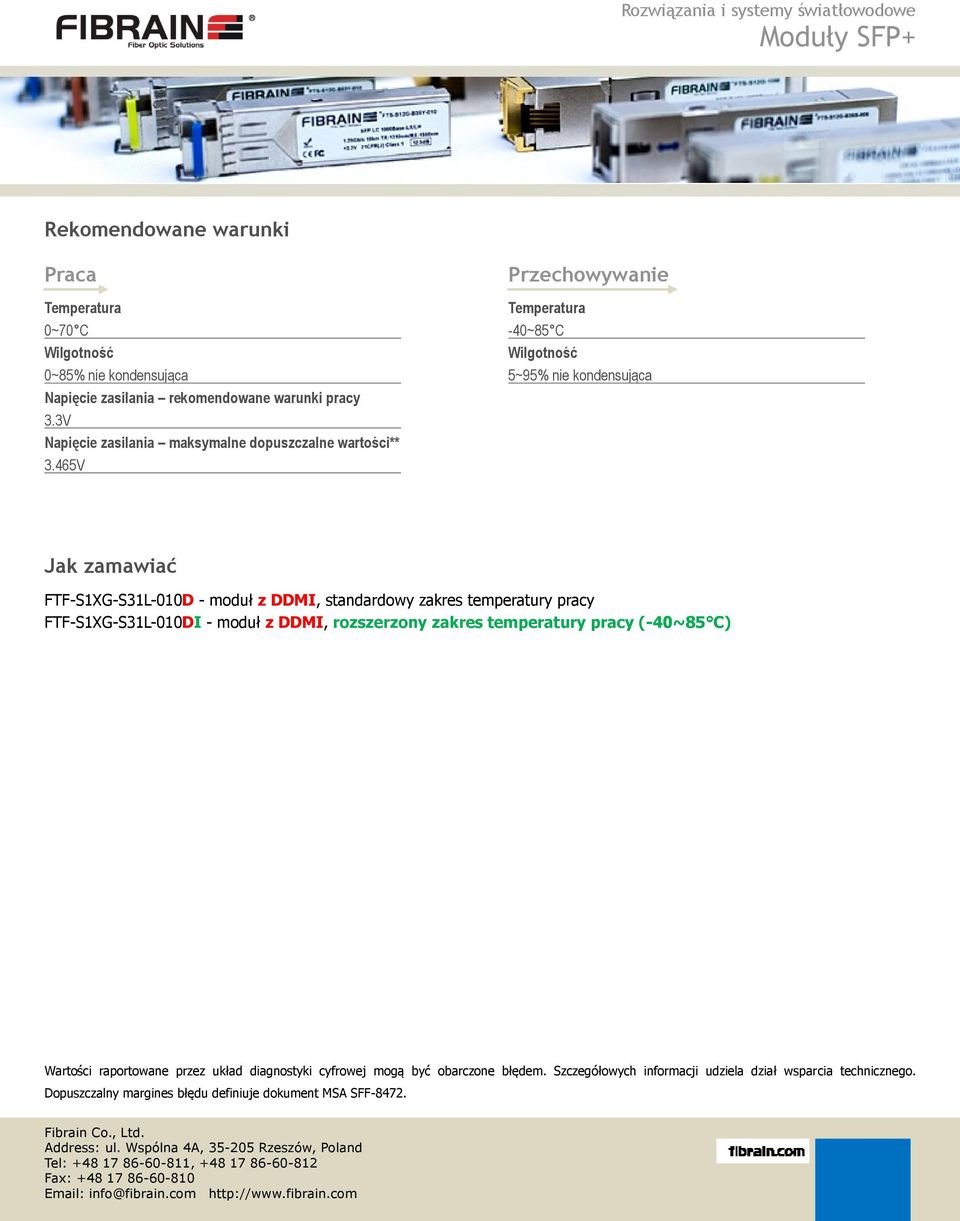

4 Rekomendowane warunki Praca Temperatura 0~70 C Wilgotność 0~85% nie kondensująca Napięcie zasilania rekomendowane warunki pracy 3.3V Napięcie zasilania maksymalne dopuszczalne wartości** 3.465V Przechowywanie Temperatura -40~85 C Wilgotność 5~95% nie kondensująca Jak zamawiać FTF-S1XG-S31L-010D - moduł z DDMI, standardowy zakres temperatury pracy FTF-S1XG-S31L-010DI - moduł z DDMI, rozszerzony zakres temperatury pracy (-40~85 C) Wartości raportowane przez układ diagnostyki cyfrowej mogą być obarczone błędem. Szczegółowych informacji udziela dział wsparcia technicznego. Dopuszczalny margines błędu definiuje dokument MSA SFF-8472.

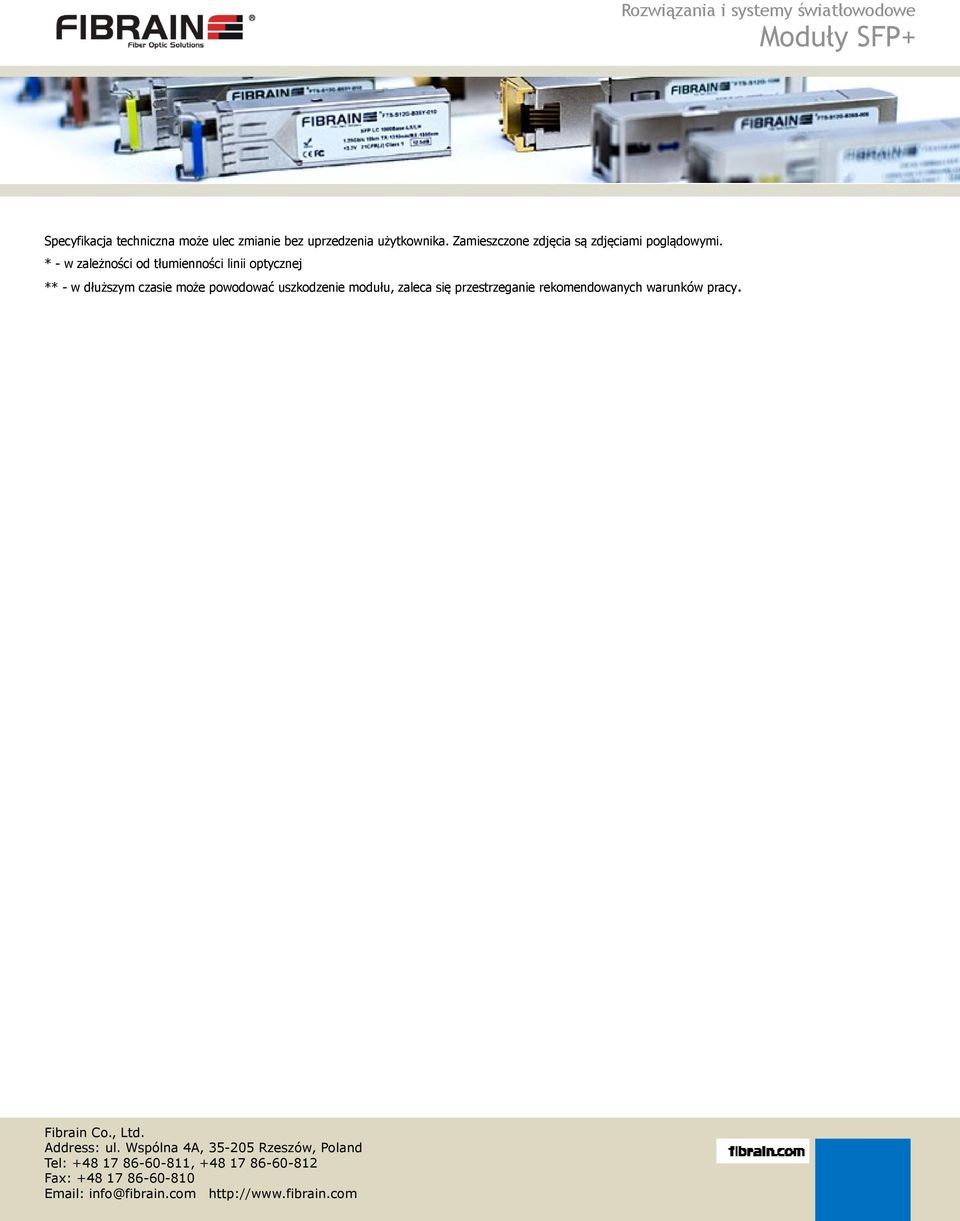

5 Specyfikacja techniczna może ulec zmianie bez uprzedzenia użytkownika. Zamieszczone zdjęcia są zdjęciami poglądowymi. * - w zależności od tłumienności linii optycznej ** - w dłuższym czasie może powodować uszkodzenie modułu, zaleca się przestrzeganie rekomendowanych warunków pracy.
