2 Część ogólna 1.1. Inwestor Starostwo Powiatu Wołomińskiego ul. Prądzyńskiego Wołomin 1.2. Podstawa opracowania Zlecenie Starostwa Powiatu Wołomińskiego Warunki Techniczne wydane przez TP.S.A. Region Centralny Pion Sieci Warszawa. Mapa do celów projektowych w skali 1:500 Uzgodnienia 1.3. Przedmiot projektu Przedmiotem niniejszego opracowania jest przebudowa kabli światłowodowych OTK 104/12, OTK 105a/8, OKO 03045/48 oraz OKD J/8 w kanalizacji wtórnej Ø 32/2,9 kolidujących z projektowaną przebudową kanalizacji pierwotnej związanej z projektowaną przebudową drogi powiatowej nr 4366W na odcinku Marki Kobyłka Zakres rzeczowy projektu Przebudowa kabla światłowodowego Z-XOTKt OTK 104/12 (1x12J) - dł. trasowa m 1858,0 - dł. Instalacyjna m 2103,5 - dł. optyczna m 2188,0 Przebudowa kabla światłowodowego Z-XOTKt OTK 105a/8 (1x8J) - dł. trasowa m 2063,5 - dł. instalacyjna m 2344,5 - dł. optyczna m 2438,5 Przebudowa kabla światłowodowego Z-XOTKtd OKO 03045/48 (5x8J+1x8J) - dł. trasowa m 2093,0 - dł. instalacyjna m 2261,0 - dł. optyczna m 2352,0 Przebudowa kabla światłowodowego Z-XOTKtd OKD J/8 (8x6J) - dł. trasowa m 2022,0 - dł. instalacyjna m 2240,0 - dł. optyczna m 2330,0

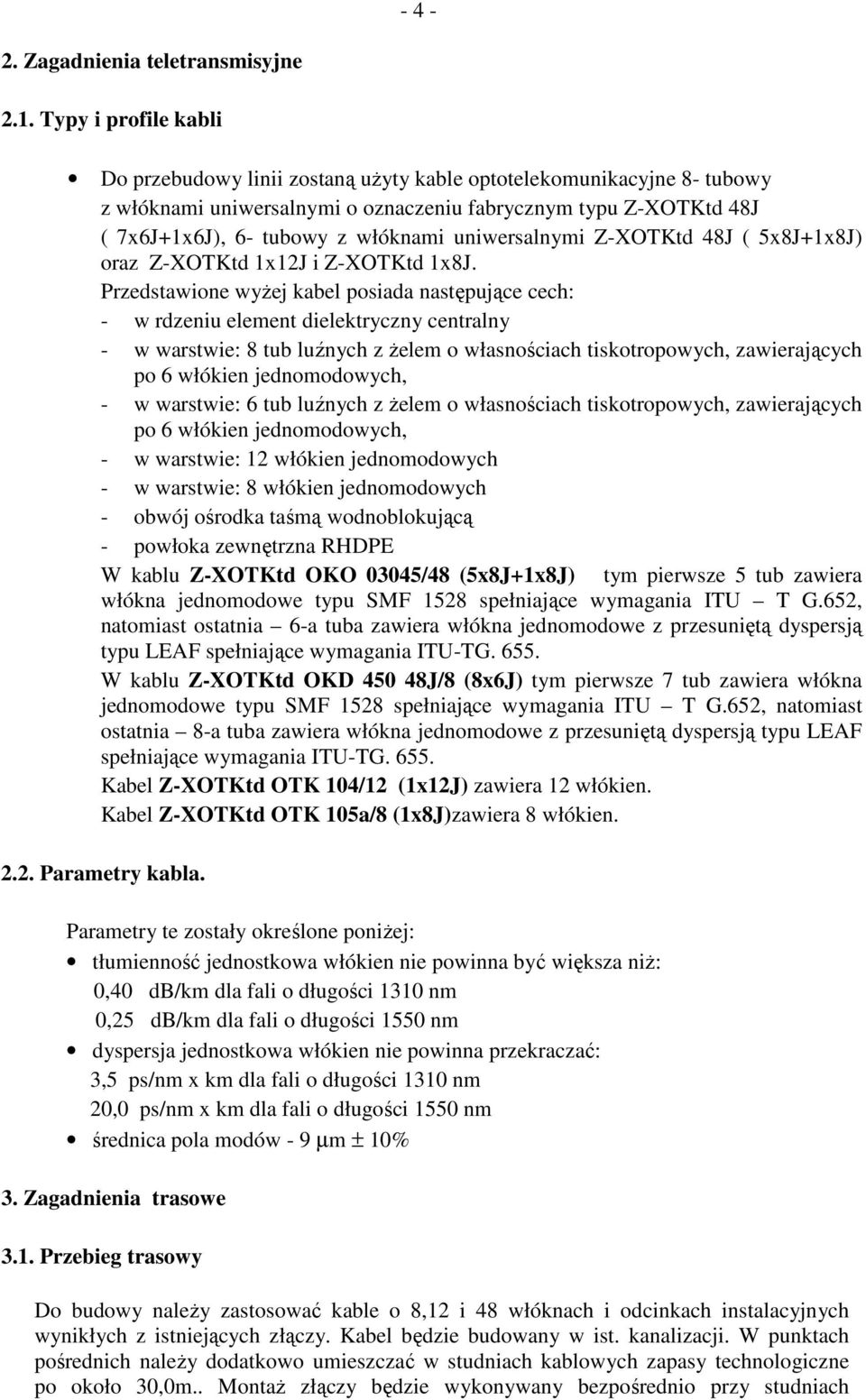

3 Zagadnienia teletransmisyjne 2.1. Typy i profile kabli Do przebudowy linii zostaną uŝyty kable optotelekomunikacyjne 8- tubowy z włóknami uniwersalnymi o oznaczeniu fabrycznym typu Z-XOTKtd 48J ( 7x6J+1x6J), 6- tubowy z włóknami uniwersalnymi Z-XOTKtd 48J ( 5x8J+1x8J) oraz Z-XOTKtd 1x12J i Z-XOTKtd 1x8J. Przedstawione wyŝej kabel posiada następujące cech: - w rdzeniu element dielektryczny centralny - w warstwie: 8 tub luźnych z Ŝelem o własnościach tiskotropowych, zawierających po 6 włókien jednomodowych, - w warstwie: 6 tub luźnych z Ŝelem o własnościach tiskotropowych, zawierających po 6 włókien jednomodowych, - w warstwie: 12 włókien jednomodowych - w warstwie: 8 włókien jednomodowych - obwój ośrodka taśmą wodnoblokującą - powłoka zewnętrzna RHDPE W kablu Z-XOTKtd OKO 03045/48 (5x8J+1x8J) tym pierwsze 5 tub zawiera włókna jednomodowe typu SMF 1528 spełniające wymagania ITU T G.652, natomiast ostatnia 6-a tuba zawiera włókna jednomodowe z przesuniętą dyspersją typu LEAF spełniające wymagania ITU-TG W kablu Z-XOTKtd OKD J/8 (8x6J) tym pierwsze 7 tub zawiera włókna jednomodowe typu SMF 1528 spełniające wymagania ITU T G.652, natomiast ostatnia 8-a tuba zawiera włókna jednomodowe z przesuniętą dyspersją typu LEAF spełniające wymagania ITU-TG Kabel Z-XOTKtd OTK 104/12 (1x12J) zawiera 12 włókien. Kabel Z-XOTKtd OTK 105a/8 (1x8J)zawiera 8 włókien Parametry kabla. Parametry te zostały określone poniŝej: tłumienność jednostkowa włókien nie powinna być większa niŝ: 0,40 db/km dla fali o długości 1310 nm 0,25 db/km dla fali o długości 1550 nm dyspersja jednostkowa włókien nie powinna przekraczać: 3,5 ps/nm x km dla fali o długości 1310 nm 20,0 ps/nm x km dla fali o długości 1550 nm średnica pola modów - 9 µm ± 10% 3. Zagadnienia trasowe 3.1. Przebieg trasowy Do budowy naleŝy zastosować kable o 8,12 i 48 włóknach i odcinkach instalacyjnych wynikłych z istniejących złączy. Kabel będzie budowany w ist. kanalizacji. W punktach pośrednich naleŝy dodatkowo umieszczać w studniach kablowych zapasy technologiczne po około 30,0m.. MontaŜ złączy będzie wykonywany bezpośrednio przy studniach

4 - 5 - kablowych. Na doprowadzenie kabla do stanowiska montaŝowego i na ewentualne odpady wskutek uszkodzeń końcówek ciągłych przewidziano na kaŝdym odcinku instalacyjnym zapasy kabla po około 10,0m. W przypadku wprowadzenia kabla do skrzyń kablowych, naleŝy rozróŝnić kierunki linii owijając samoklejącą taśmą rury RHDPE lub kabel np.: niebieską - kabel wprowadzony od strony centrali, czerwoną kabel wprowadzony od drugiej strony. Kable naleŝy zaciągać w rurach RHDPE 32/2,9 mm z wewnętrzną powierzchnią o obniŝonym współczynniku tarcia. Poszczególne odcinki rur będą łączone, złączkami hermetycznymi ZRs32/2,9.Rury budować zgodnie z rysunkiem trasowym nr 1. Kabel wciągać pneumatycznie przy wspomaganiu mechanicznym nie przekraczając dopuszczalnej siły ciągu 1000N(ok. 100kG). Wspomaganie naleŝy stosować w miejscach łączenia rur, którego siła ciągu nie powinna przekraczać w jednym punkcie 300N (ok.30kg). Przy zaciągnięciu kabla do rur RHDPE na końcach odcinków instalacyjnych pozostawić po 5,0m zapasu kabla, przewidzianego na doprowadzenie do punktu montaŝowego oraz ściany pozostające przy montaŝu złączy i wskutek ewentualnych uszkodzeń końcówek kabla. Kable będą przebudowywane na odcinkach: Z-XOTKt OTK 104/12 (1x12J) w relacji CA Marki CA Zielonka na odcinku: od istniejącego złącza przelotowego ZP-2 w studni kablowej przy ul. Fabrycznej 95A(studnia kablowa nr 1) ZP-3 ul. Marecka 21(studnia kablowa nr 36 ); Z-XOTKt OTK 105a/8 (1x8J) w relacji: CA Zielonka CA Kobyłka na odcinku: ZP 1 (znajdujące się w pomieszczeniu kablowni CA Zielonka) ZD-2 ( studnia kablowa nr 64 znajdująca się 233,5m od ul. Szerokiej przy parkingu nad glinkami). Z-XOTKtd OKO 03045/48 (5x8J+1x8J) w relacji : Ca Zielonka CA Kobyłka wybudowany w ramach sieci SDH w WSN na odcinku: ZD-1 (studnia kablowa nr 42 przy bloku mieszkalnym nr 2 przy ul. Wolności w Zielonce) ZD-2 ( studnia kablowa nr 81 przy szafce kablowej 6A usytuowanej na skrzyŝowaniu ul. Szerokiej z ul. Malinową w Kobyłce). Z-XOTKtd OKD OTK 48a w relacji CW Anin CT Wołomin na odcinku: ZD-9 (studnia kablowa nr 29 przy bloku mieszkalnym nr 16 przy ul. Wolności w Zielonce) ZD- 10 ( studnia kablowa nr 76 przy ul. Szerokiej 36 w Kobyłce). Wszystkie złącza na kablach do przebudowy znajdują się w istniejących studniach teletechnicznych typ SK-6. Ze względów eksploatacyjnych podjęto decyzję iŝ kable będą przebudowywane od istniejących do istniejących złącz Zabezpieczenie kabla światłowodowego Ze względu na zastosowanie kabla dielektrycznego nie jest wymagana ochrona tak przed korozją jak i przed oddziaływaniami linii i stacji elektroenergetycznych oraz skutkami wyładowań atmosferycznych Oznakowanie linii Zgodnie z normą ZN-96 TPSA-002 kabel naleŝy oznakować na całej trasie w następujący sposób: we wszystkich studniach kablowych do rury kanalizacji wtórnej przymocować: po dwie przewieszki identyfikacyjne zawierające następujące dane: - lewy górny róg - napis TP.SA - prawy górny róg - napis nazwa wykonawcy - na środku - napis nr eksploatacyjny

5 Pomiary UWAGA! KABEL ŚWIATŁOWODOWY Na nowych ciągach powtórzyć numery eksploatacyjne kabli. Przed przystąpieniem do prac instalacyjnych i montaŝowych oraz w trakcie budowy naleŝy prowadzić badania i pomiary zgodnie z normą ZN-96/TPSA. Na zmontowanym odcinku linii naleŝy wykonać pomiary: a/ właściwości transmisyjnych torów optycznych metodą reflektometryczną dla fal 1310 nm i 1550 nm b/ tłumienności wynikowej torów metodą transmisyjną dla warunków jak w p. a/ c/ reflektancji optycznych złączy rozłączalnych Wyniki pomiarów naleŝy zamieścić w odrębnym dokumencie załączonym do dokumentacji powykonawczej linii Budowa kanalizacji wtórnej Dla potrzeb przebudowy kabli światłowodowych naleŝy wybudować kanalizację wtórną z rur RHDPE 32/2,9: RHDPE 32/2,9 czarna m 8036,5 W studni kablowej rura kanalizacji wtórnej powinna być przymocowana do ścian lub sufitu za pomocą metalowych ocynkowanych obejm. Rury RHDPE 32/2,9 naleŝy łączyć za pomocą złączek hermetycznych ZRs32. Otwory wlotowe, zarówno wolne jak i zajęte oraz przestrzenie między rurami kanalizacji pierwotnej i wtórnej naleŝy dokładnie uszczelnić. 4. Zalecenia dla wykonawcy 1. Przed przystąpieniem do robót ziemnych naleŝy szczegółowo zapoznać się z usytuowaniem urządzeń podziemnych, wykazanych na zatwierdzonym przez ZUD podkładzie geodezyjnym oraz zaleceniami protokółu ZUD. 2. W czasie prowadzenia robót ziemnych naleŝy zachować ostroŝność ze względu na moŝliwość napotkania niewskazanych urządzeń podziemnych. 3. Szczególną uwagę naleŝy zwracać przy zbliŝeniach i skrzyŝowaniach z kablami energetycznymi i prowadzić te prace pod nadzorem STOEN. 4. Na skrzyŝowaniach z kanalizacją telefoniczną kable energetyczne zabezpieczać dwudzielnymi rurami ochronnymi typu AROT 110PS lub 160PS. 5. Wszystkie otwory kanalizacji w piwnicach budynku i w studniach przed budynkami powinny być uszczelnione przed przenikaniem gazu, zgodnie z wymogami normy ZN-95/TP-S.A.-021/T. 6. Wszystkie studnie kablowe, z których wykonane jest wprowadzenie kabla lub rur kanalizacji do budynków, powinny być wyposaŝone w pokrywy z wywietrznikami. 7. W przypadku zbliŝeń i skrzyŝowań z gazociągami, prace naleŝy wykonywać zgodnie z normą ZN-95/TP-S.A.-004/T. 8. W rejonie zbliŝeń i skrzyŝowań z gazociągami studnie kablowe powinny mieć budowę monolityczną. Dopuszcza się budowę studni z małej liczby elementów prefabrykowanych przy zachowaniu szczególnej uwagi podczas uszczelniania miejsca ich połączeń. Wszystkie otwory w ścianach studni po wprowadzeniu rur kanalizacji

6 - 7 - kablowej i zamocowaniu urządzeń wsporczych powinny być dokładnie wypełnione zaprawą cementową, a powierzchnie zewnętrzne uszczelnień dokładnie wygładzone. Studnie kablowe, budowane w zbliŝeniach i przy skrzyŝowaniach z gazociągami powinny mieć ściany od wewnątrz pokryte zaprawą cementową, a od zewnątrz ścianę od strony gazociągu naleŝy pokryć zaprawą cementową i dwukrotnie warstwą asfaltu. Wszystkie otwory kanalizacji powinny być uszczelnione w sposób zabezpieczający przed swobodnym przenikaniem gazu w następujących przypadkach: przy skrzyŝowaniu kanalizacji kablowej z gazociągiem W studniach kablowych najbliŝszych skrzyŝowań od strony skrzyŝowania przy zbliŝeniach kanalizacji z gazociągiem we wszystkich studniach kablowych włącznie ze studniami usytuowanymi bezpośrednio poza obydwoma końcami odcinka zbliŝenia. 9. Zgodnie z ZN-95/TP-S.A.-022/T naleŝy stosować tabliczki oznaczeniowe. 10. Dla dokładnej lokalizacji podziemnych urządzeń komunalnych (najczęściej przy niepewnym połoŝeniu) naleŝy wykonać przekopy kontrolne. 11. W czasie wykonywania robót naleŝy przestrzegać obowiązujących przepisów BHP. Zgodnie z Rozporządzeniem Ministra Gospodarki Terenowej i Ochrony Środowiska z dnia r. (Dz. U. Nr 8/75 poz. 47) inwestor jest zobowiązany zlecić uprawnionemu geodecie sporządzenie powykonawczych pomiarów inwentaryzacyjnych. 5. Warunki techniczne i normy W trakcie budowy linii naleŝy przestrzegać ustaleń i zaleceń zawartych w normach, przepisach szczegółowych i katalogach dotyczących budownictwa linii światłowodowych oraz jakości stosowanych do tego celu materiałów i osprzętu: Normy Zakładowe ZN-96/TP S.A. 002, - 004, - 005, -006, -007, - 008, - 009, -010, - 011, 012, - 013, - 014, -015, -016, - 017, - 018, -019, -020, 021, - 022, - 023, -024, - 025, - 026, i ZN93/TP S.A PN-91/T Zarządzenie Ministra Łączności z dn w sprawie warunków jakim powinny odpowiadać linie i urządzenia telekomunikacyjne oraz urządzenia do przesyłania płynów lub gazów w razie skrzyŝowania się lub zbliŝenia (M. P. nr 59 z 1997 r., poz.567) Zarządzenie Ministra Łączności z dn w sprawie warunków budowy linii telekomunikacyjnych wzdłuŝ dróg publicznych, wodnych, kanałów oraz w pobliŝu lotnisk i w miejscowościach, a takŝe ustalenia warunków, jakim te linie powinny odpowiadać (M. P. nr 13 z 1992 r., poz.95). Zarządzenie Ministra Łączności z dn zmieniające zarządzenie wymienione wyŝej(m. P. nr 32 z 1995 r., poz.373) Zarządzenie Ministrów Transportu i Gospodarki Morskiej oraz Spraw Wewnętrznych z dn r. w sprawie zarządzania ruchem na drogach publicznych (M. P. nr 31 z 1987 r., poz.240) Zarządzenie Ministrów Transportu i Gospodarki Morskiej oraz Spraw Wewnętrznych z dn r zmieniające zarządzenie wymienione wyŝej (M. P. nr 24 z 1990 r., poz.184) Rozporządzenie Ministra Infrastruktury z dnia 27 września 2005.

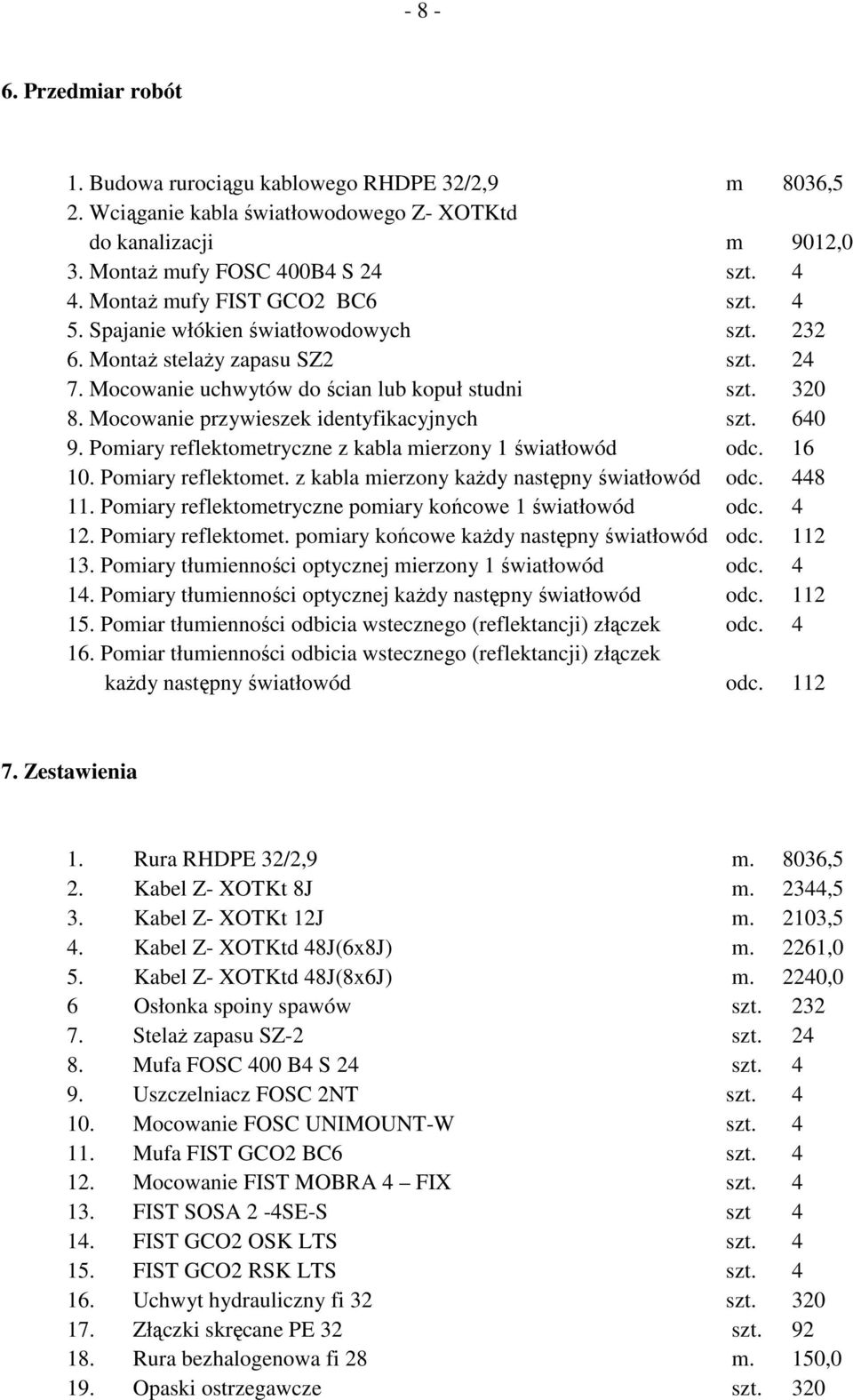

7 Przedmiar robót 1. Budowa rurociągu kablowego RHDPE 32/2,9 m 8036,5 2. Wciąganie kabla światłowodowego Z- XOTKtd do kanalizacji m 9012,0 3. MontaŜ mufy FOSC 400B4 S 24 szt MontaŜ mufy FIST GCO2 BC6 szt Spajanie włókien światłowodowych szt MontaŜ stelaŝy zapasu SZ2 szt Mocowanie uchwytów do ścian lub kopuł studni szt Mocowanie przywieszek identyfikacyjnych szt Pomiary reflektometryczne z kabla mierzony 1 światłowód odc Pomiary reflektomet. z kabla mierzony kaŝdy następny światłowód odc Pomiary reflektometryczne pomiary końcowe 1 światłowód odc Pomiary reflektomet. pomiary końcowe kaŝdy następny światłowód odc Pomiary tłumienności optycznej mierzony 1 światłowód odc Pomiary tłumienności optycznej kaŝdy następny światłowód odc Pomiar tłumienności odbicia wstecznego (reflektancji) złączek odc Pomiar tłumienności odbicia wstecznego (reflektancji) złączek kaŝdy następny światłowód odc Zestawienia 1. Rura RHDPE 32/2,9 m. 8036,5 2. Kabel Z- XOTKt 8J m. 2344,5 3. Kabel Z- XOTKt 12J m. 2103,5 4. Kabel Z- XOTKtd 48J(6x8J) m. 2261,0 5. Kabel Z- XOTKtd 48J(8x6J) m. 2240,0 6 Osłonka spoiny spawów szt StelaŜ zapasu SZ-2 szt Mufa FOSC 400 B4 S 24 szt Uszczelniacz FOSC 2NT szt Mocowanie FOSC UNIMOUNT-W szt Mufa FIST GCO2 BC6 szt Mocowanie FIST MOBRA 4 FIX szt FIST SOSA 2-4SE-S szt FIST GCO2 OSK LTS szt FIST GCO2 RSK LTS szt Uchwyt hydrauliczny fi 32 szt Złączki skręcane PE 32 szt Rura bezhalogenowa fi 28 m. 150,0 19. Opaski ostrzegawcze szt. 320

8 Przywieszki identyfikacyjne szt Uszczelki końcowe rur HDPE szt Zaprawa uszczelniająca Hilti kpl TDUX 100 szt. 2 Opracował Jerzy Lewczyński
