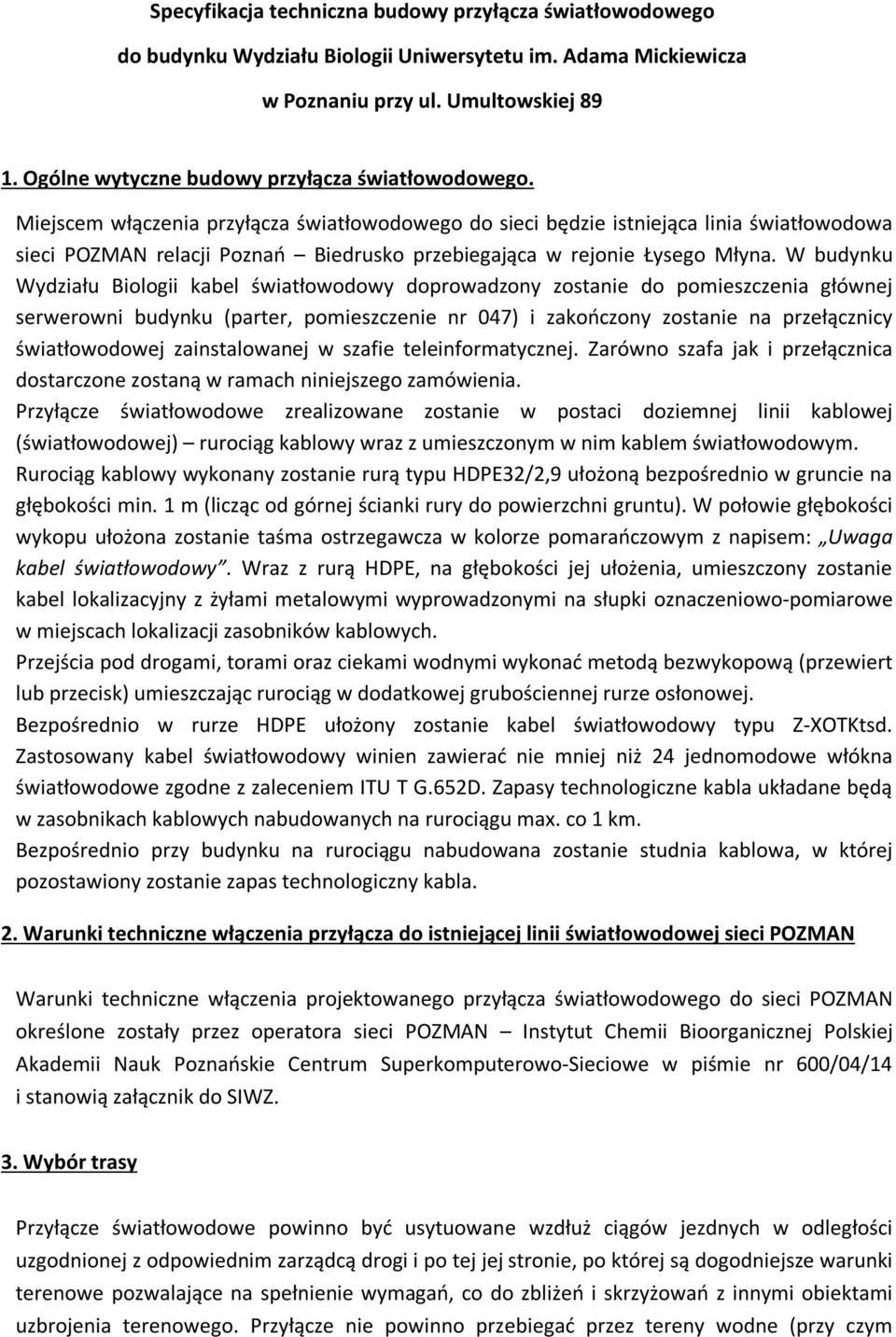

1 Specyfikacja techniczna budowy przyłącza światłowodowego do budynku Wydziału Biologii Uniwersytetu im. Adama Mickiewicza w Poznaniu przy ul. Umultowskiej Ogólne wytyczne budowy przyłącza światłowodowego. Miejscem włączenia przyłącza światłowodowego do sieci będzie istniejąca linia światłowodowa sieci POZMAN relacji Poznań Biedrusko przebiegająca w rejonie Łysego Młyna. W budynku Wydziału Biologii kabel światłowodowy doprowadzony zostanie do pomieszczenia głównej serwerowni budynku (parter, pomieszczenie nr 047) i zakończony zostanie na przełącznicy światłowodowej zainstalowanej w szafie teleinformatycznej. Zarówno szafa jak i przełącznica dostarczone zostaną w ramach niniejszego zamówienia. Przyłącze światłowodowe zrealizowane zostanie w postaci doziemnej linii kablowej (światłowodowej) rurociąg kablowy wraz z umieszczonym w nim kablem światłowodowym. Rurociąg kablowy wykonany zostanie rurą typu HDPE32/2,9 ułożoną bezpośrednio w gruncie na głębokości min. 1 m (licząc od górnej ścianki rury do powierzchni gruntu). W połowie głębokości wykopu ułożona zostanie taśma ostrzegawcza w kolorze pomarańczowym z napisem: Uwaga kabel światłowodowy. Wraz z rurą HDPE, na głębokości jej ułożenia, umieszczony zostanie kabel lokalizacyjny z żyłami metalowymi wyprowadzonymi na słupki oznaczeniowo-pomiarowe w miejscach lokalizacji zasobników kablowych. Przejścia pod drogami, torami oraz ciekami wodnymi wykonać metodą bezwykopową (przewiert lub przecisk) umieszczając rurociąg w dodatkowej grubościennej rurze osłonowej. Bezpośrednio w rurze HDPE ułożony zostanie kabel światłowodowy typu Z-XOTKtsd. Zastosowany kabel światłowodowy winien zawierać nie mniej niż 24 jednomodowe włókna światłowodowe zgodne z zaleceniem ITU T G.652D. Zapasy technologiczne kabla układane będą w zasobnikach kablowych nabudowanych na rurociągu max. co 1 km. Bezpośrednio przy budynku na rurociągu nabudowana zostanie studnia kablowa, w której pozostawiony zostanie zapas technologiczny kabla. 2. Warunki techniczne włączenia przyłącza do istniejącej linii światłowodowej sieci POZMAN Warunki techniczne włączenia projektowanego przyłącza światłowodowego do sieci POZMAN określone zostały przez operatora sieci POZMAN Instytut Chemii Bioorganicznej Polskiej Akademii Nauk Poznańskie Centrum Superkomputerowo-Sieciowe w piśmie nr 600/04/14 i stanowią załącznik do SIWZ. 3. Wybór trasy Przyłącze światłowodowe powinno być usytuowane wzdłuż ciągów jezdnych w odległości uzgodnionej z odpowiednim zarządcą drogi i po tej jej stronie, po której są dogodniejsze warunki terenowe pozwalające na spełnienie wymagań, co do zbliżeń i skrzyżowań z innymi obiektami uzbrojenia terenowego. Przyłącze nie powinno przebiegać przez tereny wodne (przy czym

2 dopuszcza się przejścia poprzeczne), zalewowe i bagniste oraz przez tereny o dużej agresywności gruntu i na poboczach stromych nasypów lub wykopów. Na poniższym rysunku przedstawiono planowany przebieg przyłącza światłowodowego. Ostateczny przebieg ustalony zostanie w opracowanej w ramach niniejszego zamówienia dokumentacji projektowej i uzależniony będzie od uzgodnień z właścicielami gruntów i gestorami sieci uzbrojenia terenu.

3 4. Rurociąg kablowy Na potrzeby realizacji niniejszego zamówienia konieczne jest wykonanie rurociągu kablowego łączącego budynek z istniejącą linią światłowodową sieci POZMAN. Rurociąg kablowy wykonany musi być 1 rurą typu HDPE 32/2,9 (czarna z wyróżnikiem pomarańczowym), ułożoną w gruncie na głębokości wynikającej z lokalnych warunków terenowych, uzgodnień z właścicielami gruntów oraz dysponentami innych, istniejących urządzeń infrastruktury technicznej, jednak nie mniej niż 1 m oraz w normatywnej odległości od innych urządzeń infrastruktury technicznej - zgodnie z zaleceniami normy ZN-96/TPSA-013. W połowie głębokości wykopu należy ułożyć taśmę ostrzegawczą koloru pomarańczowego z napisem: Uwaga kabel światłowodowy. Rurociąg kablowy musi być wykonany z rur z polietylenu HDPE typu 32/2,9 wg ZN-96/TPSA-017 z wewnętrzną warstwą poślizgową. Rurociąg kablowy musi zabezpieczać zaciągnięty do niego kabel światłowodowy przed uszkodzeniami mechanicznymi na całej długości ciągu. Na obszarach o zwiększonym zagrożeniu uszkodzeniami mechanicznymi kabel światłowodowy musi być ułożony w rurociągu kablowym z rur o zwiększonej grubości ścianki, bądź rurociąg kablowy musi być ułożony w grubościennych rurach osłonowych. Rurociąg kablowy może być dodatkowo chroniony przykrywami kablowymi. Na przejściach przez duże cieki wodne, zbiorniki i drogi rurociąg kablowy musi być zbudowany tylko z jednego odcinka fabrykacyjnego. Rury przepustowe muszą być łączone w sposób szczelny. Dla zapewnienia długotrwałej sprawności i funkcjonalności rurociąg kablowy musi być uszczelniony w każdym punkcie wg ZN-96/TPSA-021, niedostępny dla zanieczyszczeń stałych i płynnych zarówno w czasie budowy jak i eksploatacji. Dotyczy to wszystkich ciągów zajętych dla kabla oraz ciągów pustych. Integralną częścią rurociągu kablowego są studnie i zasobniki kablowe przewidziane do instalacji osłon złączowych oraz zapasów technologicznych kabla światłowodowego. Studnie kablowe typu SKO-2 muszą być zabezpieczone przed dostępem osób nieupoważnionych z wykorzystaniem pokryw typu PIOCH zamykanych kłódką, którą w uzgodnieniu z Zamawiającym dostarczy Wykonawca. Zasobniki kablowe, wykonane z tworzyw sztucznych, muszą być ułożone w gruncie na głębokości min 0,7 m licząc od górnej pokrywy. W zasobnikach kablowych należy układać markery umożliwiające późniejszą ich szczegółową lokalizację. Dla umożliwienia szczegółowej lokalizacji rurociągu kablowego w terenie metodami elektromagnetycznymi, równolegle z rurociągiem kablowym na głębokości jego ułożenia, należy umieścić przewody elektryczne izolowane (typu XzTKMXpw2x2x0,6). Przewody elektryczne muszą posiadać ciągłość elektryczną na całej długości odcinków międzyzłączowych, a miejsca ich połączeń powinny być chronione przed korozją. W studniach kablowych winny być zainstalowane puszki instalacyjne, w których należy wyprowadzać końcówki przewodów elektrycznych. Przy zasobnikach kablowych przewody elektryczne winny być wyprowadzone na słupki oznaczeniowo-pomiarowe.

4 5. Układanie i montaż kabla światłowodowego Zastosowana technologia układania kabla światłowodowego w rurociągu kablowym musi zapewnić ułożenie kabla bez uszkodzeń i naruszania zewnętrznych osłon ochronnych. Wytrzymałość wzdłużna kabla układanego na przejściach przez duże cieki wodne, zbiorniki i drogi musi być taka, aby możliwe było ułożenie kabla na całej szerokości przejścia w jednym odcinku fabrykacyjnym, bez narażenia na niedopuszczalne naprężenia włókien światłowodowych. Wymagane jest aby zapasy technologiczne kabla światłowodowego (min. 30 m) umieszczone w zasobnikach lub studniach kablowych rozmieszczone były w odległości max m. Zapasy kabla światłowodowego należy umieszczać w skrzyni zapasu kabla liniowego w budynku, na stelażach zapasu kabla liniowego w studniach kablowych, w zasobnikach kablowych. Po ułożeniu kabla światłowodowego należy uszczelnić odpowiednio trwałym materiałem gazoszczelnym wszystkie otwory kablowe w zasobnikach i studniach kablowych oraz przepusty kablowe w budynku. Należy wykonać odpowiednie ogniochronne uszczelnienia przejść kabla przez przegrody budynku W budynku kabel światłowodowy prowadzić w osłonie bezhalogenowej, nierozprzestrzeniającej ognia. Na kablu należy umieścić żółte tabliczki oznaczeniowe zgodne z poniższym wzorem. UWAGA KABEL ŚWIATŁOWODOWY WŁAŚCICIEL relacja TYP KABLA Tabliczka wykonana musi być w kolorze żółtym i zalaminowana w taki sposób, aby była odporna na zmienne warunki atmosferyczne. Opaski umieszczać należy bezpośrednio na kablu lub rurze na całej trasie w miejscach widocznych mocując je za pomocą 2 opasek samozaciskowych przeplecionych przez 4 otwory. Włókna światłowodowe kabla wyprowadzone zostaną na przełącznicy światłowodowej panelowej zainstalowanej w szafie teleinformatycznej wraz z półką zapasów patchcordów (pod przełącznicą) i orgnizerem (nad przełącznicą).

5 Przełącznice światłowodowe wyposażone w złącza SC/PC, należy w sposób trwały opisać umieszczając informację o kierunku kabla światłowodowego oraz oznacznik o niewidzialnym promieniowaniu laserowym. 6. Szafa teleinformatyczna Szafa teleinformatyczna, w której wyprowadzone zostaną włókna światłowodowe musi spełniać następujące wymagania: wymiary: 800x800 mm, wysokości 45U z cokołem (zalecane jest zastosowanie szafy tego samego typu i producenta co już zainstalowane w serwerowni), wentylowana, wykonana z blachy pełnej (boki) oraz perforowanej (przód i tył), wyposażona w 4 belki nośne w rozstawie 19, wyposażona w wentylator (min. 4 wiatraki), wyposażona w listwę zasilającą 230VAC z min. 5 gniazdami, połączoną z instalacją wewnętrzną obiektu, zabezpieczonej bezpiecznikiem min. 16A, wraz z uziemieniem (gotową do podłączenia i uruchomienia urządzeń). 7. Stelaż zapasu kabla przeznaczony do montowania w studniach kablowych stelaż musi umożliwiać nawinięcie min. 50 mb kabla światłowodowego, stelaż musi być przystosowany do montowania do ścian studni kablowych oraz odporny na warunki klimatyczne. 8. Liniowe mufy światłowodowe 3 porty okrągłe dla kabli 10-20mm, 1 port owalny dla kabli 10-25mm, możliwość zamontowania dodatkowych portów, wyposażenie umożliwiające wykonanie min. 24 spawów, uszczelnienie portu owalnego, wyposażone w uchwyty do mocowania naściennego. 9. Dokumentacja powykonawcza Dokumentacja powykonawcza musi zawierać między innymi: oświadczenie kierownika budowy o wykonaniu wszystkich robót zgodnie ze sztuką, dokumentacją projektową i obowiązującym w tym zakresie prawem, opis techniczny przedmiotu zamówienia, mapę poglądową przebiegu trasowego, zgodny z geodezyjną dokumentacja powykonawczą przebieg trasowy linii światłowodowej na formatkach A4,

6 dane GPS miejsc zainstalowania studni kablowych, zasobników kablowych, złącz i zapasów technologicznych, przebieg i zakończenie kabla w budynku wraz z rzutami pomieszczeń, schemat optyczny, profile przewiertów sterowanych, protokoły kalibracji rurociągu, protokoły prób ciśnieniowych, protokoły odbioru robót ulegających zakryciu, atesty i deklaracje zgodności zastosowanych materiałów, pomiary optyczne linii światłowodowej: reflektometryczne i transmisyjne. 10. Normy 1) Instrukcja T-01 Odbiór i utrzymanie kablowych linii telekomunikacyjnych. 2) ZN-96/TPSA-002 Linie optotelekomunikacyjne. Ogólne wymagania techniczne. 3) ZN-96/TPSA-004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. 4) ZN-96/TPSA-005 Kable optotelekomunikacyjne jednomodowe dalekosiężne. 5) ZN-96/TPSA-006 Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. 6) ZN-96/TPSA-007 Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. 7) ZN-96/TPSA-008 Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. 8) ZN-96/TPSA-009 Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. 9) ZN-96/TPSA-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. 10) ZN-96/TPSA-012 Kanalizacja kablowa pierwotna. 11) ZN-96/TPSA-013 Kanalizacja wtórna i rurociągi kablowe. 12) ZN-96/TPSA-014 Rury z polichlorku winylu (RPCW). 13) ZN-96/TPSA-015 Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. 14) ZN-96/TPSA-016 Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). 15) ZN-96/TPSA-017 Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. 16) ZN-96/TPSA-018 Rury polietylenowe (RHDPEp) przepustowe. 17) ZN-96/TPSA-019 Rury trudnopalne (RHDPEt). 18) ZN-96/TPSA-020 Złączki rur kanalizacji kablowej. 19) ZN-96/TPSA-021 Uszczelki końców rur kanalizacji kablowej. 20) ZN-96/TPSA-022 Przywieszka identyfikacyjna. 21) ZN-96/TPSA-023 Studnie kablowe.

7 22) ZN-96/TPSA-024 Zasobnik złączowy. 23) ZN-96/TPSA-025 Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. 24) ZN-96/TPSA-026 Słupki oznaczeniowe i oznaczeniowo - pomiarowe. Wymagania i badania. 25) ZN-96/TPSA-041 Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne).
