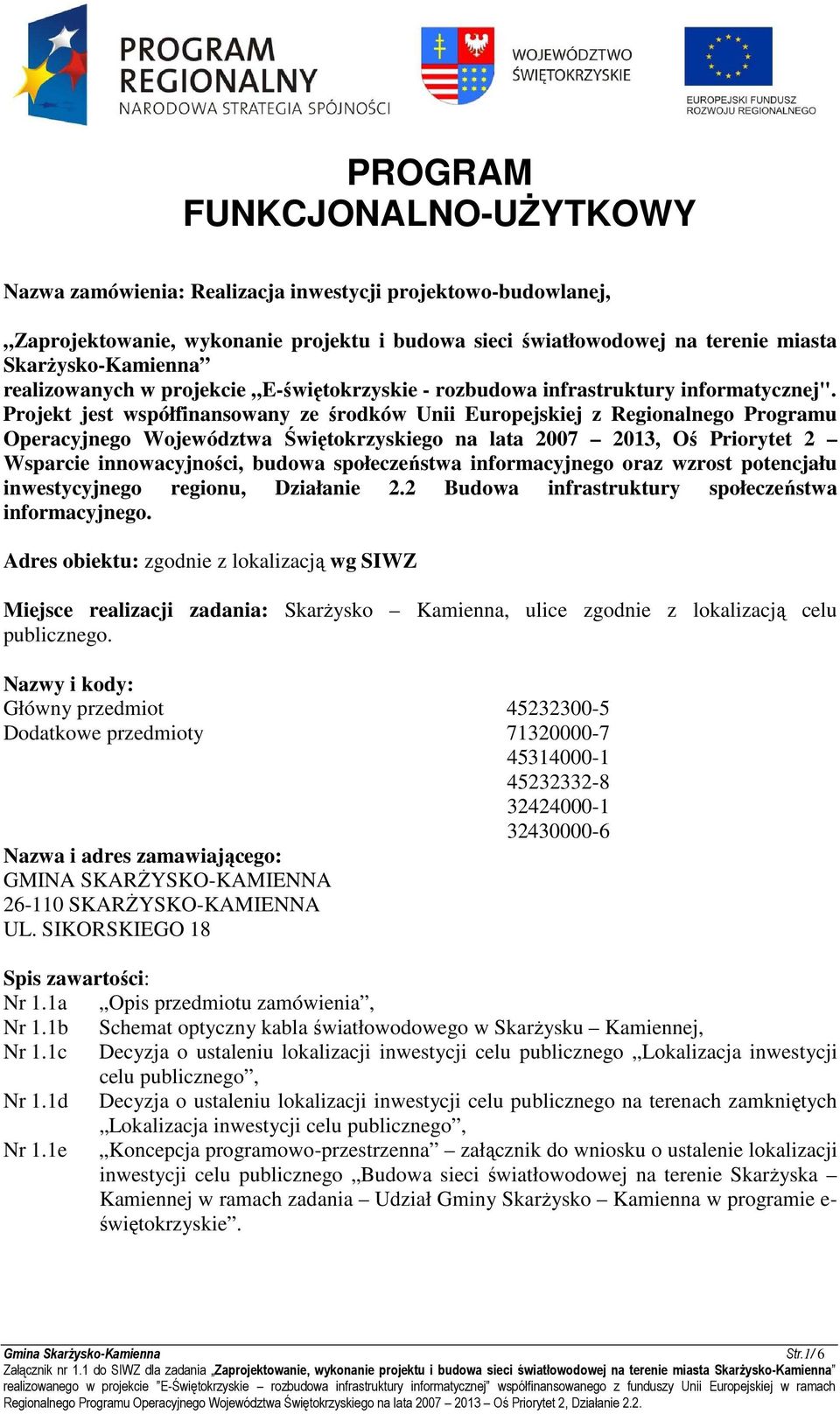

1 PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: Realizacja inwestycji projektowo-budowlanej, Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna realizowanych w projekcie E-świętokrzyskie - rozbudowa infrastruktury informatycznej". Projekt jest współfinansowany ze środków Unii Europejskiej z Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata , Oś Priorytet 2 Wsparcie innowacyjności, budowa społeczeństwa informacyjnego oraz wzrost potencjału inwestycyjnego regionu, Działanie 2.2 Budowa infrastruktury społeczeństwa informacyjnego. Adres obiektu: zgodnie z lokalizacją wg SIWZ Miejsce realizacji zadania: Skarżysko Kamienna, ulice zgodnie z lokalizacją celu publicznego. Nazwy i kody: Główny przedmiot Dodatkowe przedmioty Nazwa i adres zamawiającego: GMINA SKARŻYSKO-KAMIENNA SKARŻYSKO-KAMIENNA UL. SIKORSKIEGO 18 Spis zawartości: Nr 1.1a Opis przedmiotu zamówienia, Nr 1.1b Schemat optyczny kabla światłowodowego w Skarżysku Kamiennej, Nr 1.1c Decyzja o ustaleniu lokalizacji inwestycji celu publicznego Lokalizacja inwestycji celu publicznego, Nr 1.1d Decyzja o ustaleniu lokalizacji inwestycji celu publicznego na terenach zamkniętych Lokalizacja inwestycji celu publicznego, Nr 1.1e Koncepcja programowo-przestrzenna załącznik do wniosku o ustalenie lokalizacji inwestycji celu publicznego Budowa sieci światłowodowej na terenie Skarżyska Kamiennej w ramach zadania Udział Gminy Skarżysko Kamienna w programie e- świętokrzyskie. Gmina Skarżysko-Kamienna Str.1/ 6

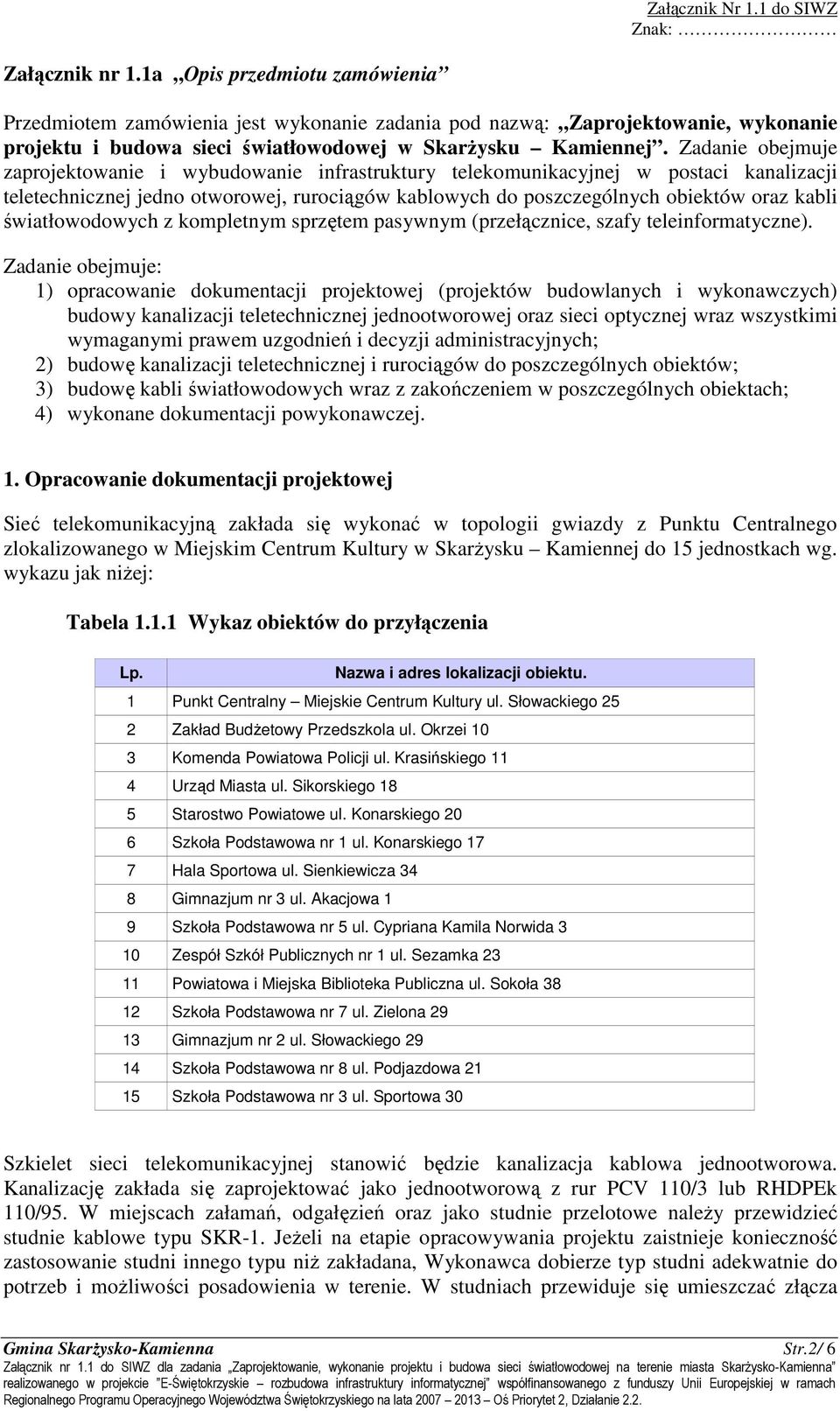

2 Załącznik nr 1.1a Opis przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie zadania pod nazwą: Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej w Skarżysku Kamiennej. Zadanie obejmuje zaprojektowanie i wybudowanie infrastruktury telekomunikacyjnej w postaci kanalizacji teletechnicznej jedno otworowej, rurociągów kablowych do poszczególnych obiektów oraz kabli światłowodowych z kompletnym sprzętem pasywnym (przełącznice, szafy teleinformatyczne). Zadanie obejmuje: 1) opracowanie dokumentacji projektowej (projektów budowlanych i wykonawczych) budowy kanalizacji teletechnicznej jednootworowej oraz sieci optycznej wraz wszystkimi wymaganymi prawem uzgodnień i decyzji administracyjnych; 2) budowę kanalizacji teletechnicznej i rurociągów do poszczególnych obiektów; 3) budowę kabli światłowodowych wraz z zakończeniem w poszczególnych obiektach; 4) wykonane dokumentacji powykonawczej. 1. Opracowanie dokumentacji projektowej Sieć telekomunikacyjną zakłada się wykonać w topologii gwiazdy z Punktu Centralnego zlokalizowanego w Miejskim Centrum Kultury w Skarżysku Kamiennej do 15 jednostkach wg. wykazu jak niżej: Tabela Wykaz obiektów do przyłączenia Lp. Nazwa i adres lokalizacji obiektu. 1 Punkt Centralny Miejskie Centrum Kultury ul. Słowackiego 25 2 Zakład Budżetowy Przedszkola ul. Okrzei 10 3 Komenda Powiatowa Policji ul. Krasińskiego 11 4 Urząd Miasta ul. Sikorskiego 18 5 Starostwo Powiatowe ul. Konarskiego 20 6 Szkoła Podstawowa nr 1 ul. Konarskiego 17 7 Hala Sportowa ul. Sienkiewicza 34 8 Gimnazjum nr 3 ul. Akacjowa 1 9 Szkoła Podstawowa nr 5 ul. Cypriana Kamila Norwida 3 10 Zespół Szkół Publicznych nr 1 ul. Sezamka Powiatowa i Miejska Biblioteka Publiczna ul. Sokoła Szkoła Podstawowa nr 7 ul. Zielona Gimnazjum nr 2 ul. Słowackiego Szkoła Podstawowa nr 8 ul. Podjazdowa Szkoła Podstawowa nr 3 ul. Sportowa 30 Szkielet sieci telekomunikacyjnej stanowić będzie kanalizacja kablowa jednootworowa. Kanalizację zakłada się zaprojektować jako jednootworową z rur PCV 110/3 lub RHDPEk 110/95. W miejscach załamań, odgałęzień oraz jako studnie przelotowe należy przewidzieć studnie kablowe typu SKR-1. Jeżeli na etapie opracowywania projektu zaistnieje konieczność zastosowanie studni innego typu niż zakładana, Wykonawca dobierze typ studni adekwatnie do potrzeb i możliwości posadowienia w terenie. W studniach przewiduje się umieszczać złącza Gmina Skarżysko-Kamienna Str.2/ 6

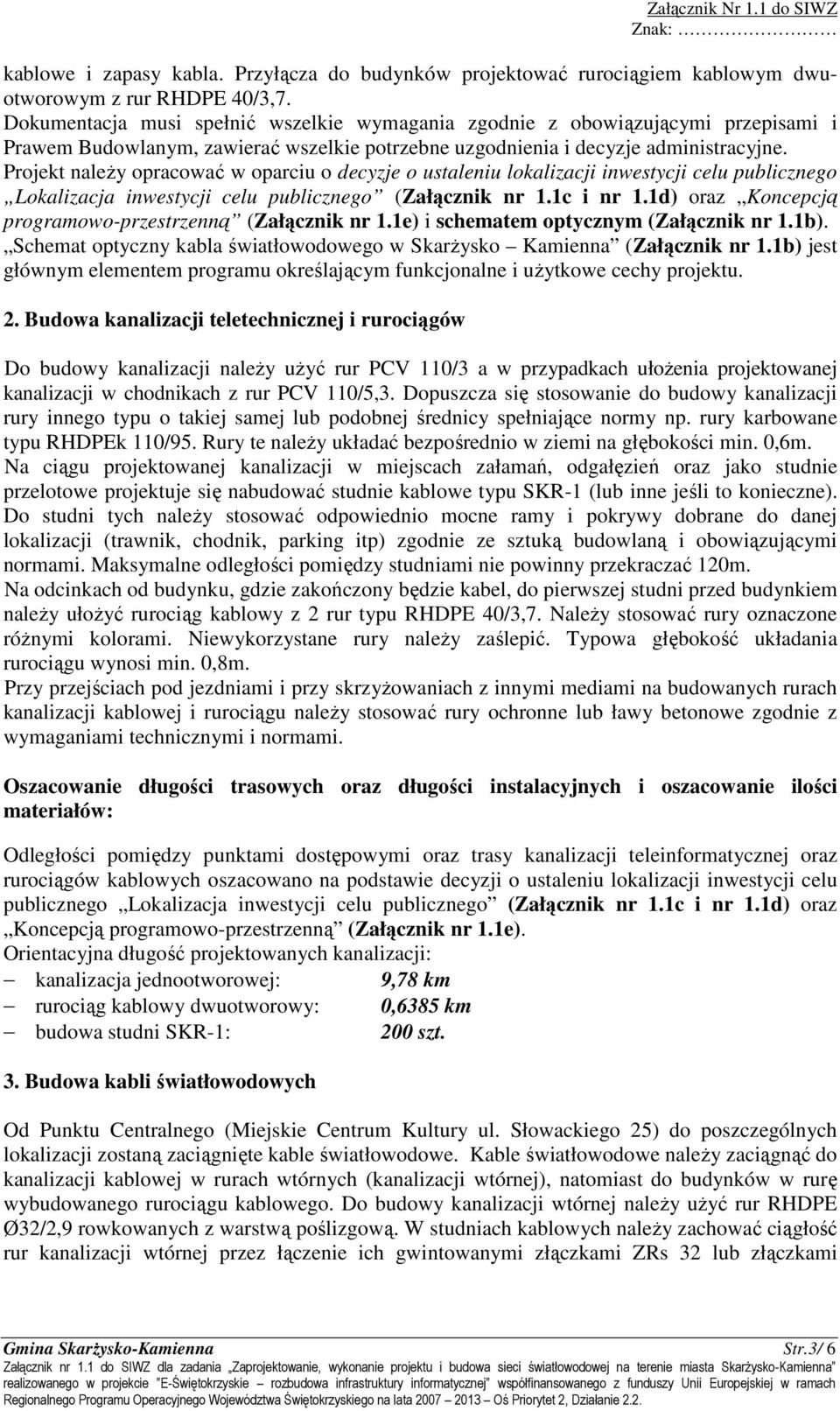

3 kablowe i zapasy kabla. Przyłącza do budynków projektować rurociągiem kablowym dwuotworowym z rur RHDPE 40/3,7. Dokumentacja musi spełnić wszelkie wymagania zgodnie z obowiązującymi przepisami i Prawem Budowlanym, zawierać wszelkie potrzebne uzgodnienia i decyzje administracyjne. Projekt należy opracować w oparciu o decyzje o ustaleniu lokalizacji inwestycji celu publicznego Lokalizacja inwestycji celu publicznego (Załącznik nr 1.1c i nr 1.1d) oraz Koncepcją programowo-przestrzenną (Załącznik nr 1.1e) i schematem optycznym (Załącznik nr 1.1b). Schemat optyczny kabla światłowodowego w Skarżysko Kamienna (Załącznik nr 1.1b) jest głównym elementem programu określającym funkcjonalne i użytkowe cechy projektu. 2. Budowa kanalizacji teletechnicznej i rurociągów Do budowy kanalizacji należy użyć rur PCV 110/3 a w przypadkach ułożenia projektowanej kanalizacji w chodnikach z rur PCV 110/5,3. Dopuszcza się stosowanie do budowy kanalizacji rury innego typu o takiej samej lub podobnej średnicy spełniające normy np. rury karbowane typu RHDPEk 110/95. Rury te należy układać bezpośrednio w ziemi na głębokości min. 0,6m. Na ciągu projektowanej kanalizacji w miejscach załamań, odgałęzień oraz jako studnie przelotowe projektuje się nabudować studnie kablowe typu SKR-1 (lub inne jeśli to konieczne). Do studni tych należy stosować odpowiednio mocne ramy i pokrywy dobrane do danej lokalizacji (trawnik, chodnik, parking itp) zgodnie ze sztuką budowlaną i obowiązującymi normami. Maksymalne odległości pomiędzy studniami nie powinny przekraczać 120m. Na odcinkach od budynku, gdzie zakończony będzie kabel, do pierwszej studni przed budynkiem należy ułożyć rurociąg kablowy z 2 rur typu RHDPE 40/3,7. Należy stosować rury oznaczone różnymi kolorami. Niewykorzystane rury należy zaślepić. Typowa głębokość układania rurociągu wynosi min. 0,8m. Przy przejściach pod jezdniami i przy skrzyżowaniach z innymi mediami na budowanych rurach kanalizacji kablowej i rurociągu należy stosować rury ochronne lub ławy betonowe zgodnie z wymaganiami technicznymi i normami. Oszacowanie długości trasowych oraz długości instalacyjnych i oszacowanie ilości materiałów: Odległości pomiędzy punktami dostępowymi oraz trasy kanalizacji teleinformatycznej oraz rurociągów kablowych oszacowano na podstawie decyzji o ustaleniu lokalizacji inwestycji celu publicznego Lokalizacja inwestycji celu publicznego (Załącznik nr 1.1c i nr 1.1d) oraz Koncepcją programowo-przestrzenną (Załącznik nr 1.1e). Orientacyjna długość projektowanych kanalizacji: kanalizacja jednootworowej: 9,78 km rurociąg kablowy dwuotworowy: 0,6385 km budowa studni SKR-1: 200 szt. 3. Budowa kabli światłowodowych Od Punktu Centralnego (Miejskie Centrum Kultury ul. Słowackiego 25) do poszczególnych lokalizacji zostaną zaciągnięte kable światłowodowe. Kable światłowodowe należy zaciągnąć do kanalizacji kablowej w rurach wtórnych (kanalizacji wtórnej), natomiast do budynków w rurę wybudowanego rurociągu kablowego. Do budowy kanalizacji wtórnej należy użyć rur RHDPE Ø32/2,9 rowkowanych z warstwą poślizgową. W studniach kablowych należy zachować ciągłość rur kanalizacji wtórnej przez łączenie ich gwintowanymi złączkami ZRs 32 lub złączkami Gmina Skarżysko-Kamienna Str.3/ 6

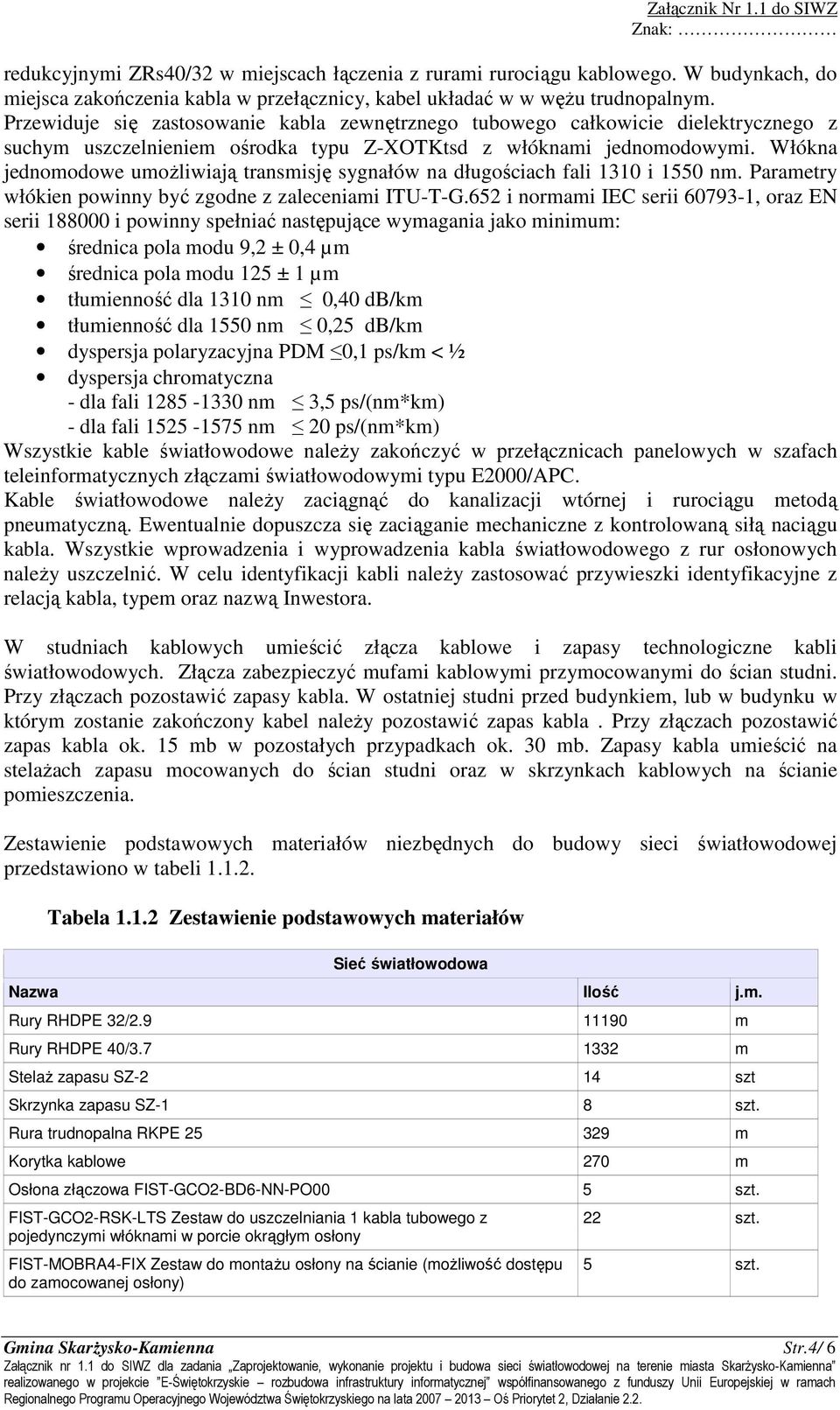

4 redukcyjnymi ZRs40/32 w miejscach łączenia z rurami rurociągu kablowego. W budynkach, do miejsca zakończenia kabla w przełącznicy, kabel układać w w wężu trudnopalnym. Przewiduje się zastosowanie kabla zewnętrznego tubowego całkowicie dielektrycznego z suchym uszczelnieniem ośrodka typu Z-XOTKtsd z włóknami jednomodowymi. Włókna jednomodowe umożliwiają transmisję sygnałów na długościach fali 1310 i 1550 nm. Parametry włókien powinny być zgodne z zaleceniami ITU-T-G.652 i normami IEC serii , oraz EN serii i powinny spełniać następujące wymagania jako minimum: średnica pola modu 9,2 ± 0,4 µm średnica pola modu 125 ± 1 µm tłumienność dla 1310 nm 0,40 db/km tłumienność dla 1550 nm 0,25 db/km dyspersja polaryzacyjna PDM 0,1 ps/km < ½ dyspersja chromatyczna - dla fali nm 3,5 ps/(nm*km) - dla fali nm 20 ps/(nm*km) Wszystkie kable światłowodowe należy zakończyć w przełącznicach panelowych w szafach teleinformatycznych złączami światłowodowymi typu E2000/APC. Kable światłowodowe należy zaciągnąć do kanalizacji wtórnej i rurociągu metodą pneumatyczną. Ewentualnie dopuszcza się zaciąganie mechaniczne z kontrolowaną siłą naciągu kabla. Wszystkie wprowadzenia i wyprowadzenia kabla światłowodowego z rur osłonowych należy uszczelnić. W celu identyfikacji kabli należy zastosować przywieszki identyfikacyjne z relacją kabla, typem oraz nazwą Inwestora. W studniach kablowych umieścić złącza kablowe i zapasy technologiczne kabli światłowodowych. Złącza zabezpieczyć mufami kablowymi przymocowanymi do ścian studni. Przy złączach pozostawić zapasy kabla. W ostatniej studni przed budynkiem, lub w budynku w którym zostanie zakończony kabel należy pozostawić zapas kabla. Przy złączach pozostawić zapas kabla ok. 15 mb w pozostałych przypadkach ok. 30 mb. Zapasy kabla umieścić na stelażach zapasu mocowanych do ścian studni oraz w skrzynkach kablowych na ścianie pomieszczenia. Zestawienie podstawowych materiałów niezbędnych do budowy sieci światłowodowej przedstawiono w tabeli Tabela Zestawienie podstawowych materiałów Sieć światłowodowa Nazwa Ilość j.m. Rury RHDPE 32/ m Rury RHDPE 40/ m Stelaż zapasu SZ-2 14 szt Skrzynka zapasu SZ-1 8 szt. Rura trudnopalna RKPE m Korytka kablowe 270 m Osłona złączowa FIST-GCO2-BD6-NN-PO00 5 szt. FIST-GCO2-RSK-LTS Zestaw do uszczelniania 1 kabla tubowego z pojedynczymi włóknami w porcie okrągłym osłony FIST-MOBRA4-FIX Zestaw do montażu osłony na ścianie (możliwość dostępu do zamocowanej osłony) 22 szt. 5 szt. Gmina Skarżysko-Kamienna Str.4/ 6

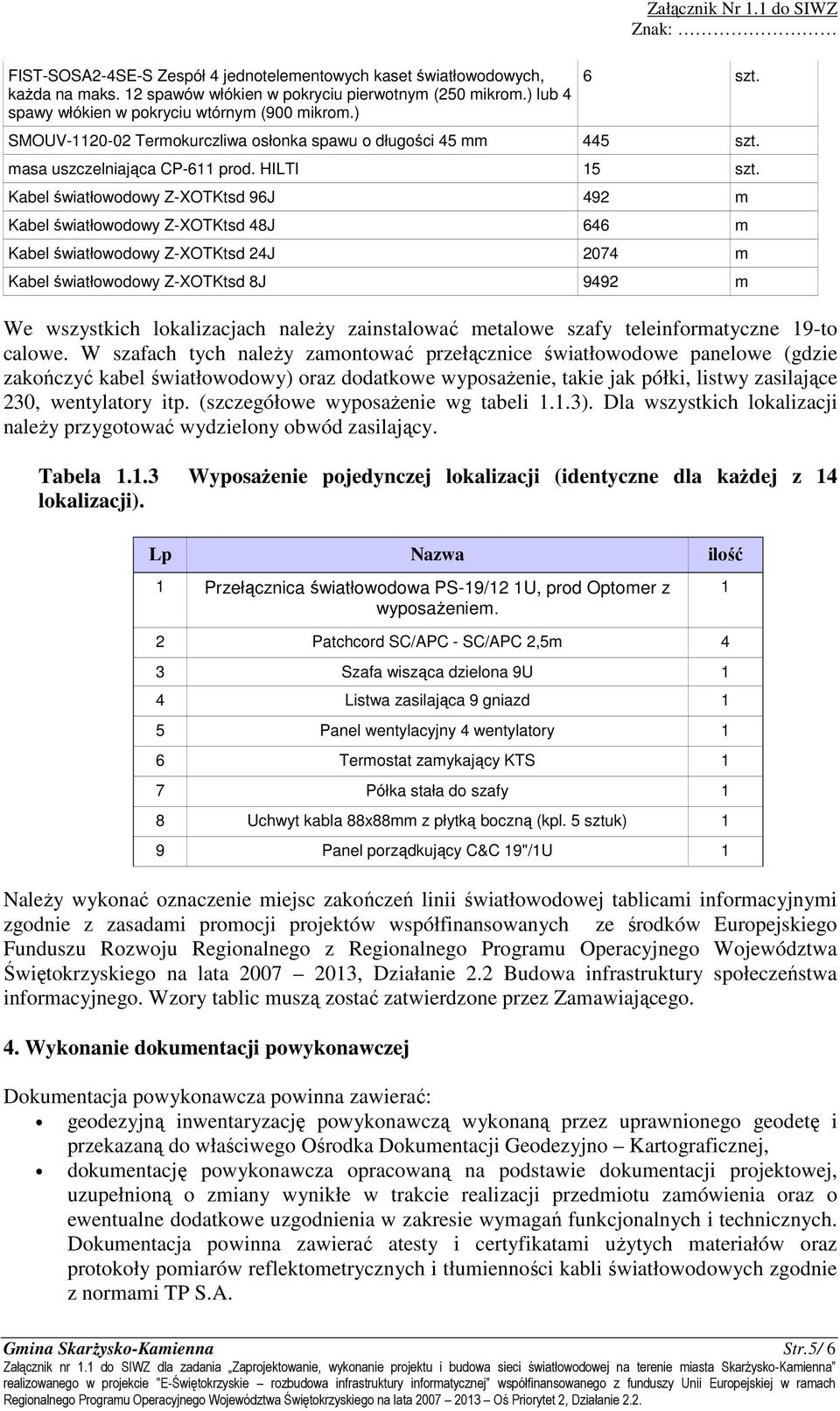

5 FIST-SOSA2-4SE-S Zespół 4 jednotelementowych kaset światłowodowych, każda na maks. 12 spawów włókien w pokryciu pierwotnym (250 mikrom.) lub 4 spawy włókien w pokryciu wtórnym (900 mikrom.) 6 szt. SMOUV Termokurczliwa osłonka spawu o długości 45 mm 445 szt. masa uszczelniająca CP-611 prod. HILTI 15 szt. Kabel światłowodowy Z-XOTKtsd 96J 492 m Kabel światłowodowy Z-XOTKtsd 48J 646 m Kabel światłowodowy Z-XOTKtsd 24J 2074 m Kabel światłowodowy Z-XOTKtsd 8J 9492 m We wszystkich lokalizacjach należy zainstalować metalowe szafy teleinformatyczne 19-to calowe. W szafach tych należy zamontować przełącznice światłowodowe panelowe (gdzie zakończyć kabel światłowodowy) oraz dodatkowe wyposażenie, takie jak półki, listwy zasilające 230, wentylatory itp. (szczegółowe wyposażenie wg tabeli 1.1.3). Dla wszystkich lokalizacji należy przygotować wydzielony obwód zasilający. Tabela Wyposażenie pojedynczej lokalizacji (identyczne dla każdej z 14 lokalizacji). Lp Nazwa ilość 1 Przełącznica światłowodowa PS-19/12 1U, prod Optomer z wyposażeniem. 1 2 Patchcord SC/APC - SC/APC 2,5m 4 3 Szafa wisząca dzielona 9U 1 4 Listwa zasilająca 9 gniazd 1 5 Panel wentylacyjny 4 wentylatory 1 6 Termostat zamykający KTS 1 7 Półka stała do szafy 1 8 Uchwyt kabla 88x88mm z płytką boczną (kpl. 5 sztuk) 1 9 Panel porządkujący C&C 19"/1U 1 Należy wykonać oznaczenie miejsc zakończeń linii światłowodowej tablicami informacyjnymi zgodnie z zasadami promocji projektów współfinansowanych ze środków Europejskiego Funduszu Rozwoju Regionalnego z Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata , Działanie 2.2 Budowa infrastruktury społeczeństwa informacyjnego. Wzory tablic muszą zostać zatwierdzone przez Zamawiającego. 4. Wykonanie dokumentacji powykonawczej Dokumentacja powykonawcza powinna zawierać: geodezyjną inwentaryzację powykonawczą wykonaną przez uprawnionego geodetę i przekazaną do właściwego Ośrodka Dokumentacji Geodezyjno Kartograficznej, dokumentację powykonawcza opracowaną na podstawie dokumentacji projektowej, uzupełnioną o zmiany wynikłe w trakcie realizacji przedmiotu zamówienia oraz o ewentualne dodatkowe uzgodnienia w zakresie wymagań funkcjonalnych i technicznych. Dokumentacja powinna zawierać atesty i certyfikatami użytych materiałów oraz protokoły pomiarów reflektometrycznych i tłumienności kabli światłowodowych zgodnie z normami TP S.A. Gmina Skarżysko-Kamienna Str.5/ 6

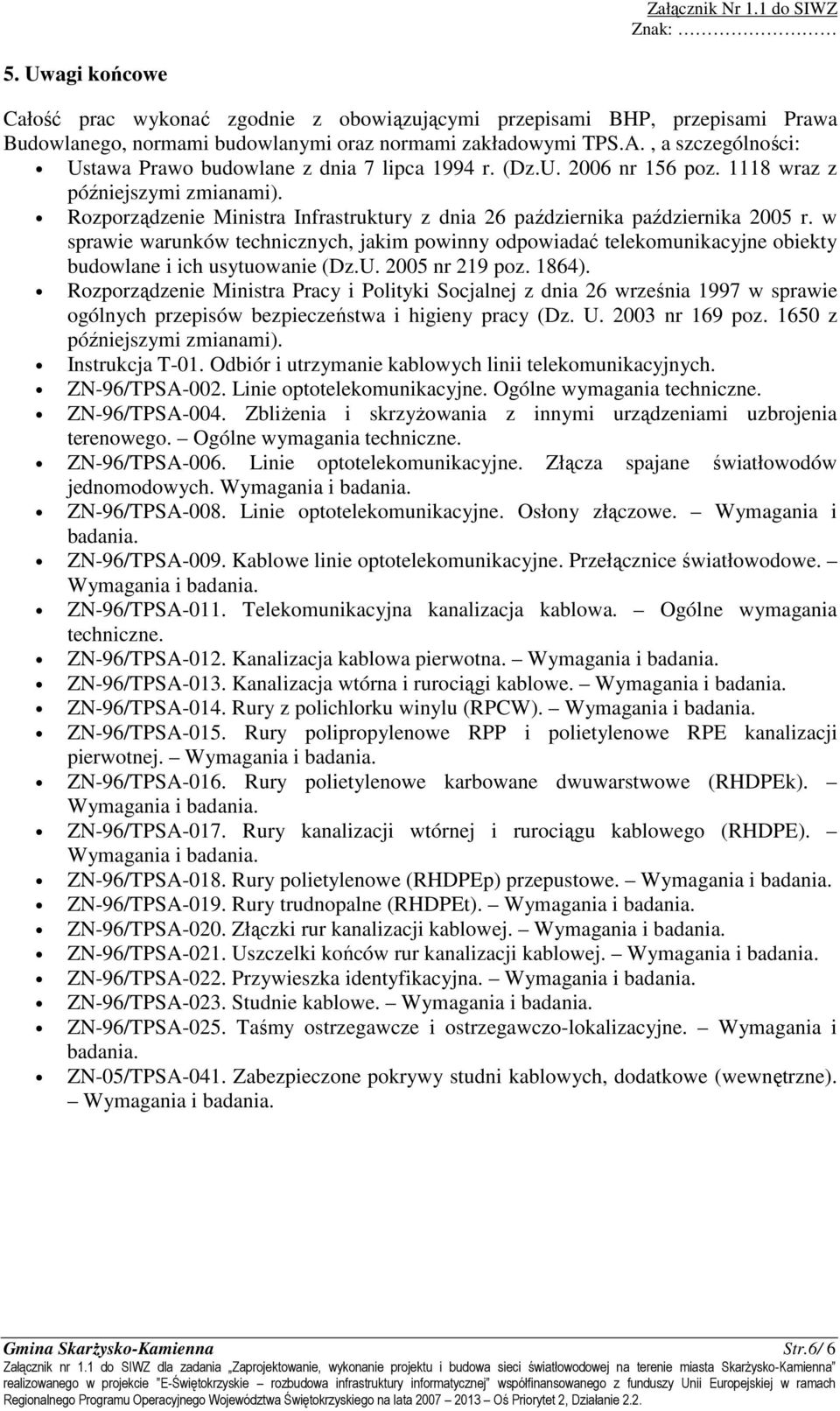

6 5. Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi przepisami BHP, przepisami Prawa Budowlanego, normami budowlanymi oraz normami zakładowymi TPS.A., a szczególności: Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U nr 156 poz wraz z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 26 października października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz.U nr 219 poz. 1864). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U nr 169 poz z późniejszymi zmianami). Instrukcja T-01. Odbiór i utrzymanie kablowych linii telekomunikacyjnych. ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne. ZN-96/TPSA-004. Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPSA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. ZN-96/TPSA-014. Rury z polichlorku winylu (RPCW). Wymagania i badania. ZN-96/TPSA-015. Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. Wymagania i badania. ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania. ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badania. ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania. ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. ZN-05/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania. Gmina Skarżysko-Kamienna Str.6/ 6
