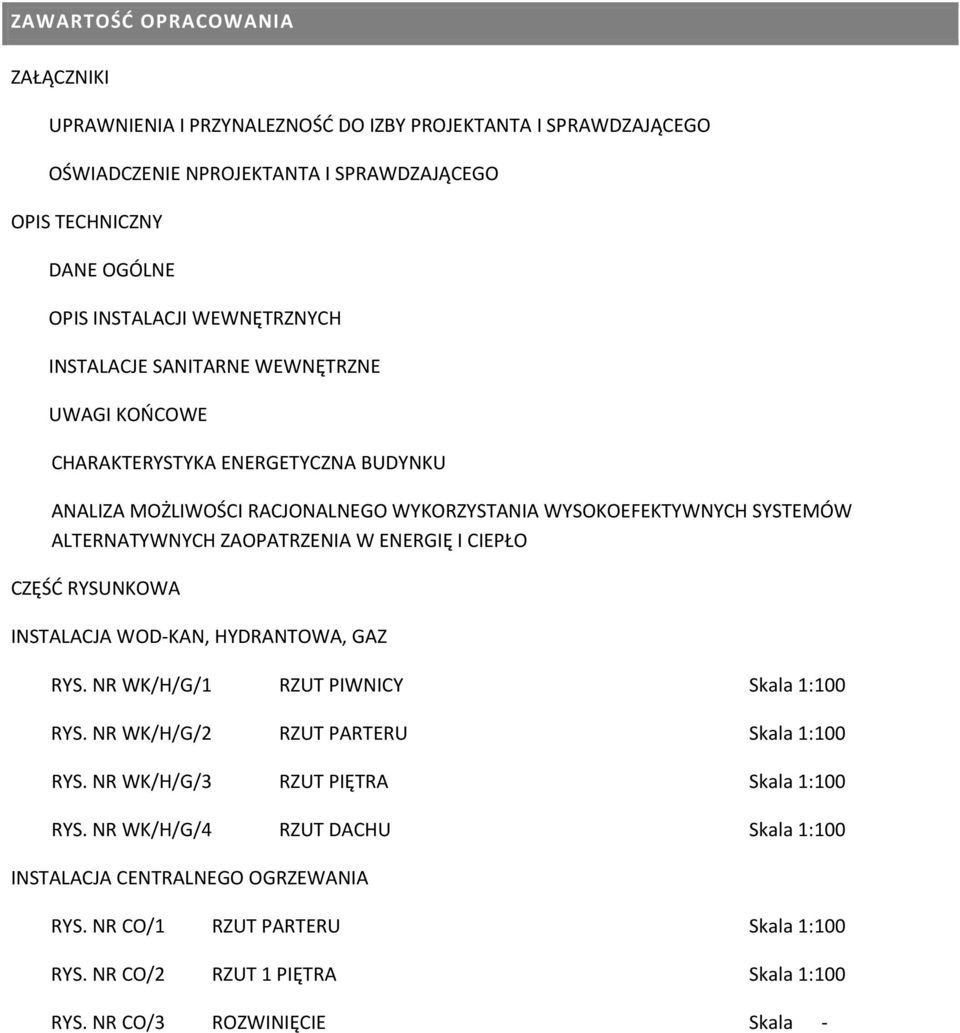

1 ZAWARTOŚĆ OPRACOWANIA ZAŁĄCZNIKI UPRAWNIENIA I PRZYNALEZNOŚĆ DO IZBY PROJEKTANTA I SPRAWDZAJĄCEGO OŚWIADCZENIE NPROJEKTANTA I SPRAWDZAJĄCEGO OPIS TECHNICZNY DANE OGÓLNE OPIS INSTALACJI WEWNĘTRZNYCH INSTALACJE SANITARNE WEWNĘTRZNE UWAGI KOŃCOWE CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA WYSOKOEFEKTYWNYCH SYSTEMÓW ALTERNATYWNYCH ZAOPATRZENIA W ENERGIĘ I CIEPŁO CZĘŚĆ RYSUNKOWA INSTALACJA WOD-KAN, HYDRANTOWA, GAZ RYS. NR WK/H/G/1 RZUT PIWNICY Skala 1:100 RYS. NR WK/H/G/2 RZUT PARTERU Skala 1:100 RYS. NR WK/H/G/3 RZUT PIĘTRA Skala 1:100 RYS. NR WK/H/G/4 RZUT DACHU Skala 1:100 INSTALACJA CENTRALNEGO OGRZEWANIA RYS. NR CO/1 RZUT PARTERU Skala 1:100 RYS. NR CO/2 RZUT 1 PIĘTRA Skala 1:100 RYS. NR CO/3 ROZWINIĘCIE Skala -

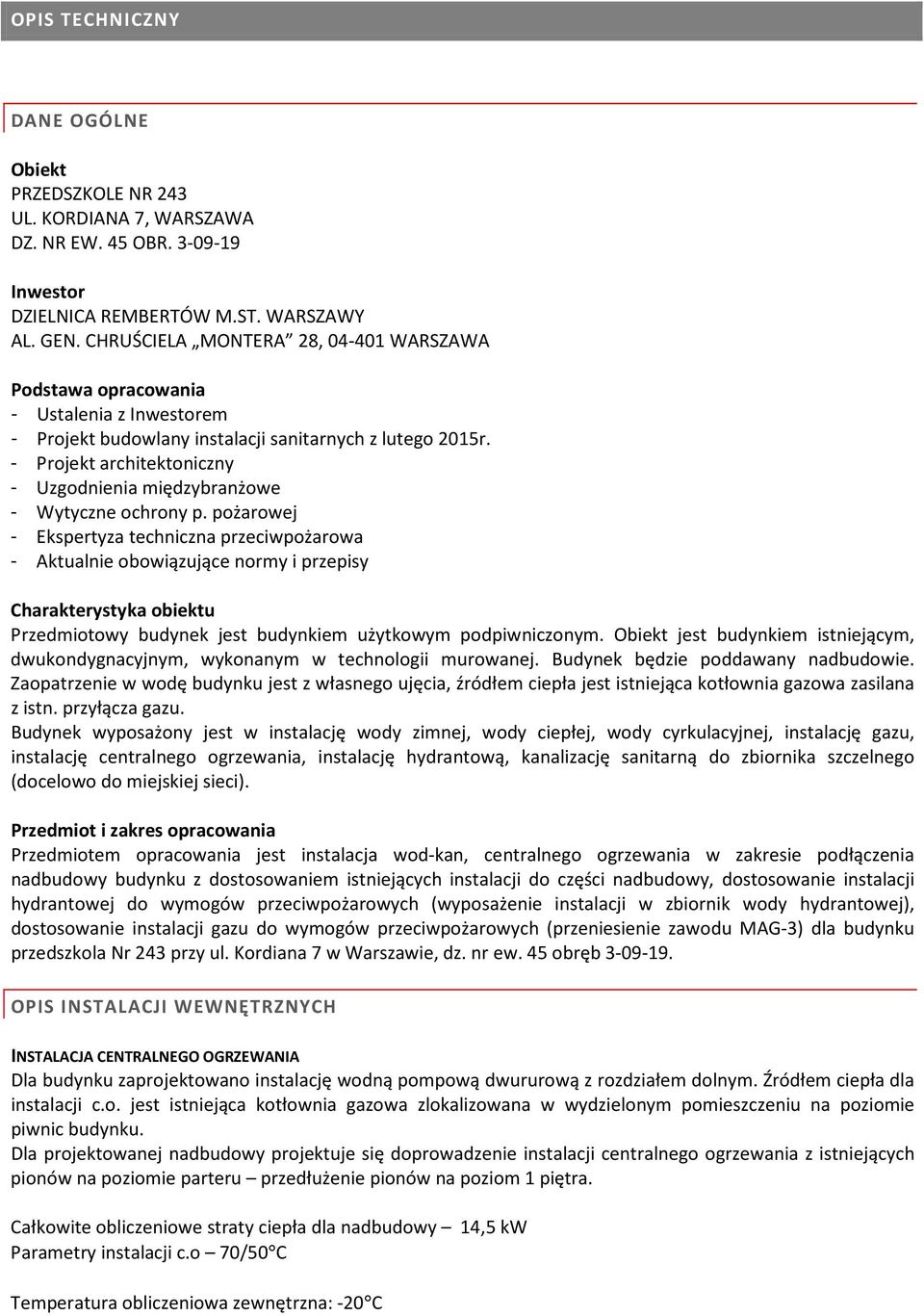

2 OPIS TECHNICZNY DANE OGÓLNE Obiekt PRZEDSZKOLE NR 243 UL. KORDIANA 7, WARSZAWA DZ. NR EW. 45 OBR Inwestor DZIELNICA REMBERTÓW M.ST. WARSZAWY AL. GEN. CHRUŚCIELA MONTERA 28, WARSZAWA Podstawa opracowania - Ustalenia z Inwestorem - Projekt budowlany instalacji sanitarnych z lutego 2015r. - Projekt architektoniczny - Uzgodnienia międzybranżowe - Wytyczne ochrony p. pożarowej - Ekspertyza techniczna przeciwpożarowa - Aktualnie obowiązujące normy i przepisy Charakterystyka obiektu Przedmiotowy budynek jest budynkiem użytkowym podpiwniczonym. Obiekt jest budynkiem istniejącym, dwukondygnacyjnym, wykonanym w technologii murowanej. Budynek będzie poddawany nadbudowie. Zaopatrzenie w wodę budynku jest z własnego ujęcia, źródłem ciepła jest istniejąca kotłownia gazowa zasilana z istn. przyłącza gazu. Budynek wyposażony jest w instalację wody zimnej, wody ciepłej, wody cyrkulacyjnej, instalację gazu, instalację centralnego ogrzewania, instalację hydrantową, kanalizację sanitarną do zbiornika szczelnego (docelowo do miejskiej sieci). Przedmiot i zakres opracowania Przedmiotem opracowania jest instalacja wod-kan, centralnego ogrzewania w zakresie podłączenia nadbudowy budynku z dostosowaniem istniejących instalacji do części nadbudowy, dostosowanie instalacji hydrantowej do wymogów przeciwpożarowych (wyposażenie instalacji w zbiornik wody hydrantowej), dostosowanie instalacji gazu do wymogów przeciwpożarowych (przeniesienie zawodu MAG-3) dla budynku przedszkola Nr 243 przy ul. Kordiana 7 w Warszawie, dz. nr ew. 45 obręb OPIS INSTALACJI WEWNĘTRZNYCH INSTALACJA CENTRALNEGO OGRZEWANIA Dla budynku zaprojektowano instalację wodną pompową dwururową z rozdziałem dolnym. Źródłem ciepła dla instalacji c.o. jest istniejąca kotłownia gazowa zlokalizowana w wydzielonym pomieszczeniu na poziomie piwnic budynku. Dla projektowanej nadbudowy projektuje się doprowadzenie instalacji centralnego ogrzewania z istniejących pionów na poziomie parteru przedłużenie pionów na poziom 1 piętra. Całkowite obliczeniowe straty ciepła dla nadbudowy 14,5 kw Parametry instalacji c.o 70/50 C Temperatura obliczeniowa zewnętrzna: -20 C

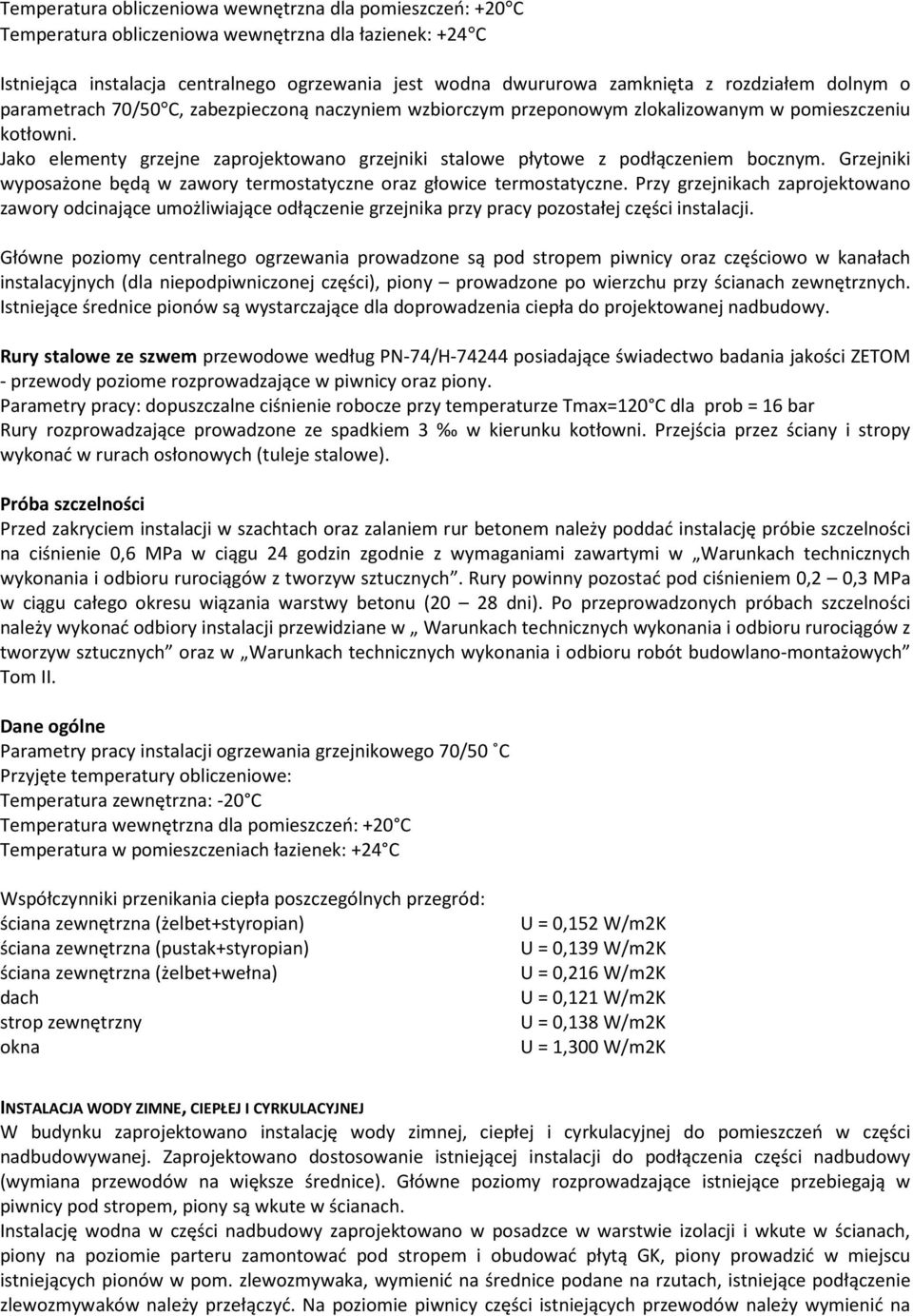

3 Temperatura obliczeniowa wewnętrzna dla pomieszczeń: +20 C Temperatura obliczeniowa wewnętrzna dla łazienek: +24 C Istniejąca instalacja centralnego ogrzewania jest wodna dwururowa zamknięta z rozdziałem dolnym o parametrach 70/50 C, zabezpieczoną naczyniem wzbiorczym przeponowym zlokalizowanym w pomieszczeniu kotłowni. Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe z podłączeniem bocznym. Grzejniki wyposażone będą w zawory termostatyczne oraz głowice termostatyczne. Przy grzejnikach zaprojektowano zawory odcinające umożliwiające odłączenie grzejnika przy pracy pozostałej części instalacji. Główne poziomy centralnego ogrzewania prowadzone są pod stropem piwnicy oraz częściowo w kanałach instalacyjnych (dla niepodpiwniczonej części), piony prowadzone po wierzchu przy ścianach zewnętrznych. Istniejące średnice pionów są wystarczające dla doprowadzenia ciepła do projektowanej nadbudowy. Rury stalowe ze szwem przewodowe według PN-74/H posiadające świadectwo badania jakości ZETOM - przewody poziome rozprowadzające w piwnicy oraz piony. Parametry pracy: dopuszczalne ciśnienie robocze przy temperaturze Tmax=120 C dla prob = 16 bar Rury rozprowadzające prowadzone ze spadkiem 3 w kierunku kotłowni. Przejścia przez ściany i stropy wykonać w rurach osłonowych (tuleje stalowe). Próba szczelności Przed zakryciem instalacji w szachtach oraz zalaniem rur betonem należy poddać instalację próbie szczelności na ciśnienie 0,6 MPa w ciągu 24 godzin zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Rury powinny pozostać pod ciśnieniem 0,2 0,3 MPa w ciągu całego okresu wiązania warstwy betonu (20 28 dni). Po przeprowadzonych próbach szczelności należy wykonać odbiory instalacji przewidziane w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych oraz w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych Tom II. Dane ogólne Parametry pracy instalacji ogrzewania grzejnikowego 70/50 C Przyjęte temperatury obliczeniowe: Temperatura zewnętrzna: -20 C Temperatura wewnętrzna dla pomieszczeń: +20 C Temperatura w pomieszczeniach łazienek: +24 C Współczynniki przenikania ciepła poszczególnych przegród: ściana zewnętrzna (żelbet+styropian) ściana zewnętrzna (pustak+styropian) ściana zewnętrzna (żelbet+wełna) dach strop zewnętrzny okna U = 0,152 W/m2K U = 0,139 W/m2K U = 0,216 W/m2K U = 0,121 W/m2K U = 0,138 W/m2K U = 1,300 W/m2K INSTALACJA WODY ZIMNE, CIEPŁEJ I CYRKULACYJNEJ W budynku zaprojektowano instalację wody zimnej, ciepłej i cyrkulacyjnej do pomieszczeń w części nadbudowywanej. Zaprojektowano dostosowanie istniejącej instalacji do podłączenia części nadbudowy (wymiana przewodów na większe średnice). Główne poziomy rozprowadzające istniejące przebiegają w piwnicy pod stropem, piony są wkute w ścianach. Instalację wodna w części nadbudowy zaprojektowano w posadzce w warstwie izolacji i wkute w ścianach, piony na poziomie parteru zamontować pod stropem i obudować płytą GK, piony prowadzić w miejscu istniejących pionów w pom. zlewozmywaka, wymienić na średnice podane na rzutach, istniejące podłączenie zlewozmywaków należy przełączyć. Na poziomie piwnicy części istniejących przewodów należy wymienić na

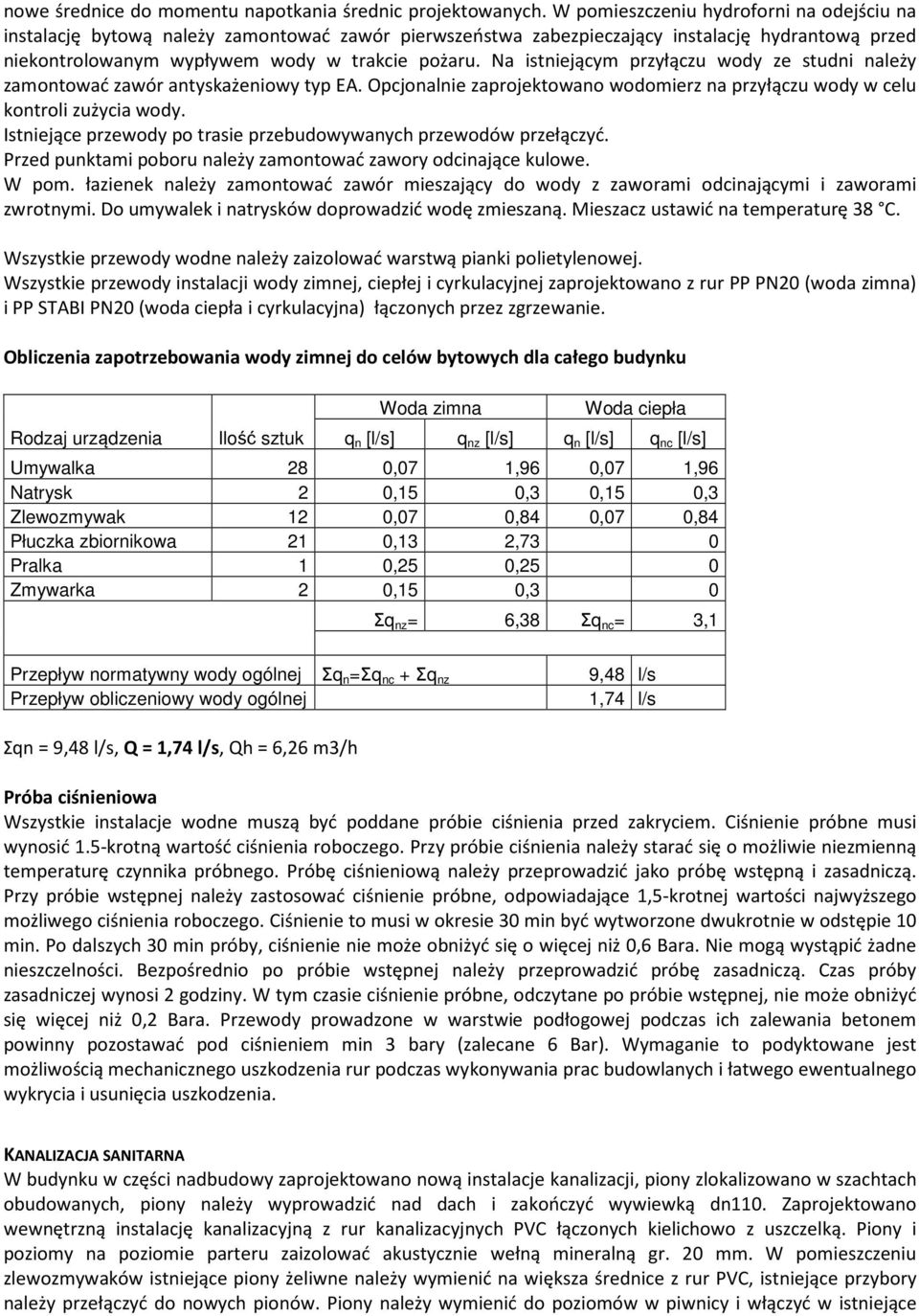

4 nowe średnice do momentu napotkania średnic projektowanych. W pomieszczeniu hydroforni na odejściu na instalację bytową należy zamontować zawór pierwszeństwa zabezpieczający instalację hydrantową przed niekontrolowanym wypływem wody w trakcie pożaru. Na istniejącym przyłączu wody ze studni należy zamontować zawór antyskażeniowy typ EA. Opcjonalnie zaprojektowano wodomierz na przyłączu wody w celu kontroli zużycia wody. Istniejące przewody po trasie przebudowywanych przewodów przełączyć. Przed punktami poboru należy zamontować zawory odcinające kulowe. W pom. łazienek należy zamontować zawór mieszający do wody z zaworami odcinającymi i zaworami zwrotnymi. Do umywalek i natrysków doprowadzić wodę zmieszaną. Mieszacz ustawić na temperaturę 38 C. Wszystkie przewody wodne należy zaizolować warstwą pianki polietylenowej. Wszystkie przewody instalacji wody zimnej, ciepłej i cyrkulacyjnej zaprojektowano z rur PP PN20 (woda zimna) i PP STABI PN20 (woda ciepła i cyrkulacyjna) łączonych przez zgrzewanie. Obliczenia zapotrzebowania wody zimnej do celów bytowych dla całego budynku Rodzaj urządzenia Ilość sztuk Woda zimna Woda ciepła q n [l/s] q nz [l/s] q n [l/s] q nc [l/s] Umywalka 28 0,07 1,96 0,07 1,96 Natrysk 2 0,15 0,3 0,15 0,3 Zlewozmywak 12 0,07 0,84 0,07 0,84 Płuczka zbiornikowa 21 0,13 2,73 0 Pralka 1 0,25 0,25 0 Zmywarka 2 0,15 0,3 0 Σq nz = 6,38 Σq nc = 3,1 Przepływ normatywny wody ogólnej Σq n =Σq nc + Σq nz Przepływ obliczeniowy wody ogólnej 9,48 l/s 1,74 l/s Σqn = 9,48 l/s, Q = 1,74 l/s, Qh = 6,26 m3/h Próba ciśnieniowa Wszystkie instalacje wodne muszą być poddane próbie ciśnienia przed zakryciem. Ciśnienie próbne musi wynosić 1.5-krotną wartość ciśnienia roboczego. Przy próbie ciśnienia należy starać się o możliwie niezmienną temperaturę czynnika próbnego. Próbę ciśnieniową należy przeprowadzić jako próbę wstępną i zasadniczą. Przy próbie wstępnej należy zastosować ciśnienie próbne, odpowiadające 1,5-krotnej wartości najwyższego możliwego ciśnienia roboczego. Ciśnienie to musi w okresie 30 min być wytworzone dwukrotnie w odstępie 10 min. Po dalszych 30 min próby, ciśnienie nie może obniżyć się o więcej niż 0,6 Bara. Nie mogą wystąpić żadne nieszczelności. Bezpośrednio po próbie wstępnej należy przeprowadzić próbę zasadniczą. Czas próby zasadniczej wynosi 2 godziny. W tym czasie ciśnienie próbne, odczytane po próbie wstępnej, nie może obniżyć się więcej niż 0,2 Bara. Przewody prowadzone w warstwie podłogowej podczas ich zalewania betonem powinny pozostawać pod ciśnieniem min 3 bary (zalecane 6 Bar). Wymaganie to podyktowane jest możliwością mechanicznego uszkodzenia rur podczas wykonywania prac budowlanych i łatwego ewentualnego wykrycia i usunięcia uszkodzenia. KANALIZACJA SANITARNA W budynku w części nadbudowy zaprojektowano nową instalacje kanalizacji, piony zlokalizowano w szachtach obudowanych, piony należy wyprowadzić nad dach i zakończyć wywiewką dn110. Zaprojektowano wewnętrzną instalację kanalizacyjną z rur kanalizacyjnych PVC łączonych kielichowo z uszczelką. Piony i poziomy na poziomie parteru zaizolować akustycznie wełną mineralną gr. 20 mm. W pomieszczeniu zlewozmywaków istniejące piony żeliwne należy wymienić na większa średnice z rur PVC, istniejące przybory należy przełączyć do nowych pionów. Piony należy wymienić do poziomów w piwnicy i włączyć w istniejące

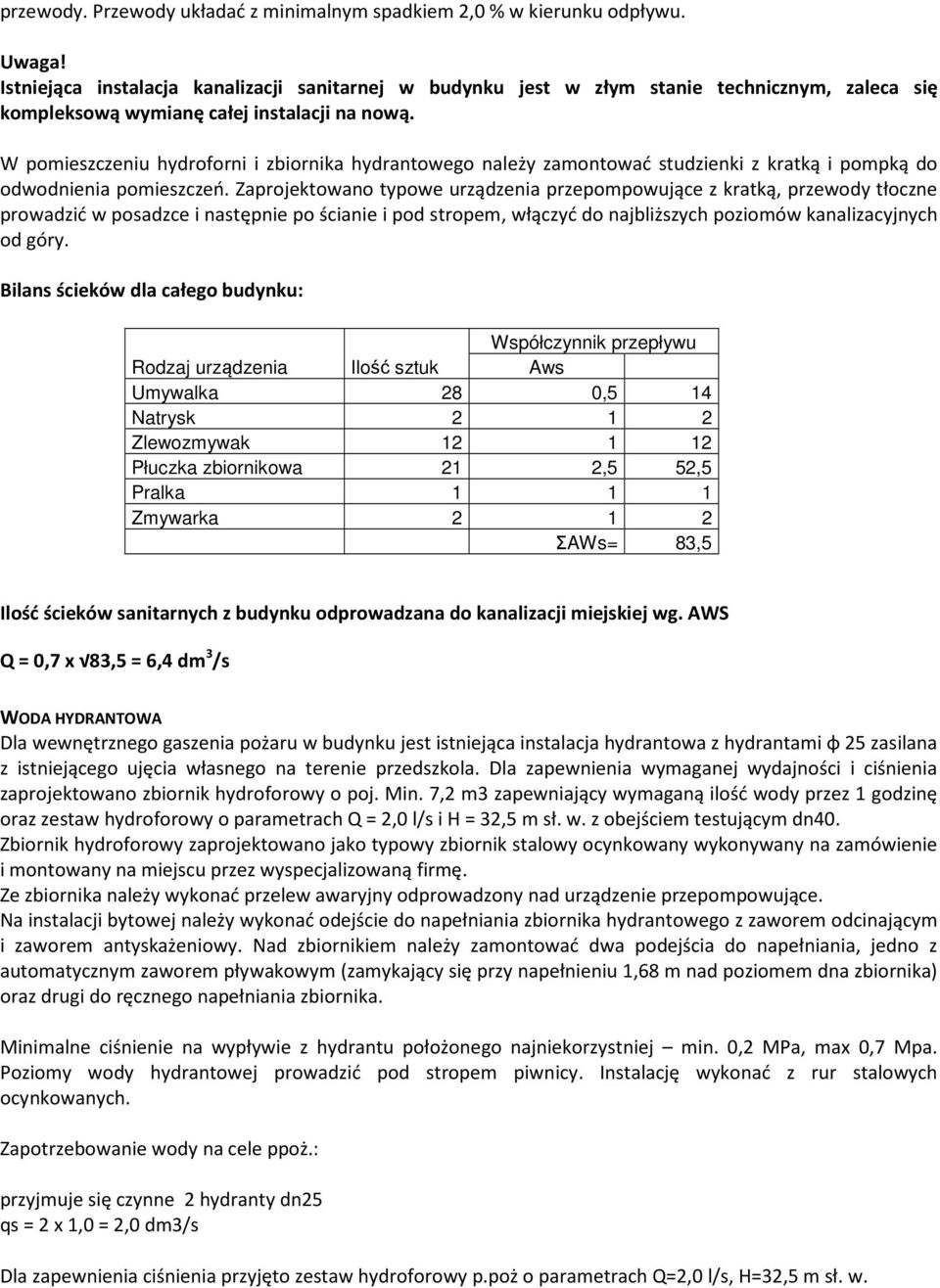

5 przewody. Przewody układać z minimalnym spadkiem 2,0 % w kierunku odpływu. Uwaga! Istniejąca instalacja kanalizacji sanitarnej w budynku jest w złym stanie technicznym, zaleca się kompleksową wymianę całej instalacji na nową. W pomieszczeniu hydroforni i zbiornika hydrantowego należy zamontować studzienki z kratką i pompką do odwodnienia pomieszczeń. Zaprojektowano typowe urządzenia przepompowujące z kratką, przewody tłoczne prowadzić w posadzce i następnie po ścianie i pod stropem, włączyć do najbliższych poziomów kanalizacyjnych od góry. Bilans ścieków dla całego budynku: Rodzaj urządzenia Ilość sztuk Współczynnik przepływu Aws Umywalka 28 0,5 14 Natrysk Zlewozmywak Płuczka zbiornikowa 21 2,5 52,5 Pralka Zmywarka ΣAWs= 83,5 Ilość ścieków sanitarnych z budynku odprowadzana do kanalizacji miejskiej wg. AWS Q = 0,7 x 83,5 = 6,4 dm 3 /s WODA HYDRANTOWA Dla wewnętrznego gaszenia pożaru w budynku jest istniejąca instalacja hydrantowa z hydrantami φ 25 zasilana z istniejącego ujęcia własnego na terenie przedszkola. Dla zapewnienia wymaganej wydajności i ciśnienia zaprojektowano zbiornik hydroforowy o poj. Min. 7,2 m3 zapewniający wymaganą ilość wody przez 1 godzinę oraz zestaw hydroforowy o parametrach Q = 2,0 l/s i H = 32,5 m sł. w. z obejściem testującym dn40. Zbiornik hydroforowy zaprojektowano jako typowy zbiornik stalowy ocynkowany wykonywany na zamówienie i montowany na miejscu przez wyspecjalizowaną firmę. Ze zbiornika należy wykonać przelew awaryjny odprowadzony nad urządzenie przepompowujące. Na instalacji bytowej należy wykonać odejście do napełniania zbiornika hydrantowego z zaworem odcinającym i zaworem antyskażeniowy. Nad zbiornikiem należy zamontować dwa podejścia do napełniania, jedno z automatycznym zaworem pływakowym (zamykający się przy napełnieniu 1,68 m nad poziomem dna zbiornika) oraz drugi do ręcznego napełniania zbiornika. Minimalne ciśnienie na wypływie z hydrantu położonego najniekorzystniej min. 0,2 MPa, max 0,7 Mpa. Poziomy wody hydrantowej prowadzić pod stropem piwnicy. Instalację wykonać z rur stalowych ocynkowanych. Zapotrzebowanie wody na cele ppoż.: przyjmuje się czynne 2 hydranty dn25 qs = 2 x 1,0 = 2,0 dm3/s Dla zapewnienia ciśnienia przyjęto zestaw hydroforowy p.poż o parametrach Q=2,0 l/s, H=32,5 m sł. w.

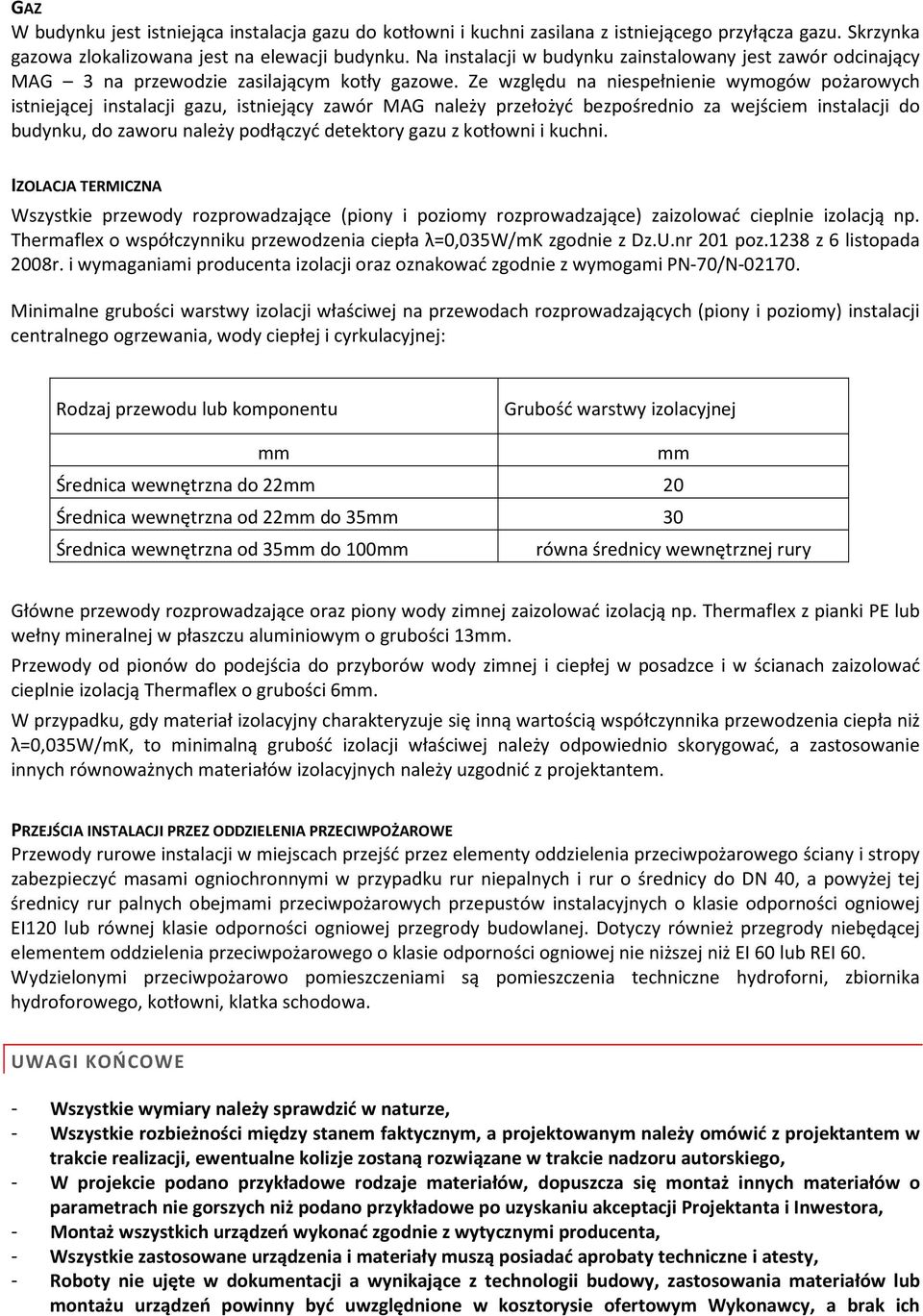

6 GAZ W budynku jest istniejąca instalacja gazu do kotłowni i kuchni zasilana z istniejącego przyłącza gazu. Skrzynka gazowa zlokalizowana jest na elewacji budynku. Na instalacji w budynku zainstalowany jest zawór odcinający MAG 3 na przewodzie zasilającym kotły gazowe. Ze względu na niespełnienie wymogów pożarowych istniejącej instalacji gazu, istniejący zawór MAG należy przełożyć bezpośrednio za wejściem instalacji do budynku, do zaworu należy podłączyć detektory gazu z kotłowni i kuchni. IZOLACJA TERMICZNA Wszystkie przewody rozprowadzające (piony i poziomy rozprowadzające) zaizolować cieplnie izolacją np. Thermaflex o współczynniku przewodzenia ciepła λ=0,035w/mk zgodnie z Dz.U.nr 201 poz.1238 z 6 listopada 2008r. i wymaganiami producenta izolacji oraz oznakować zgodnie z wymogami PN-70/N Minimalne grubości warstwy izolacji właściwej na przewodach rozprowadzających (piony i poziomy) instalacji centralnego ogrzewania, wody ciepłej i cyrkulacyjnej: Rodzaj przewodu lub komponentu Grubość warstwy izolacyjnej mm mm Średnica wewnętrzna do 22mm 20 Średnica wewnętrzna od 22mm do 35mm 30 Średnica wewnętrzna od 35mm do 100mm równa średnicy wewnętrznej rury Główne przewody rozprowadzające oraz piony wody zimnej zaizolować izolacją np. Thermaflex z pianki PE lub wełny mineralnej w płaszczu aluminiowym o grubości 13mm. Przewody od pionów do podejścia do przyborów wody zimnej i ciepłej w posadzce i w ścianach zaizolować cieplnie izolacją Thermaflex o grubości 6mm. W przypadku, gdy materiał izolacyjny charakteryzuje się inną wartością współczynnika przewodzenia ciepła niż λ=0,035w/mk, to minimalną grubość izolacji właściwej należy odpowiednio skorygować, a zastosowanie innych równoważnych materiałów izolacyjnych należy uzgodnić z projektantem. PRZEJŚCIA INSTALACJI PRZEZ ODDZIELENIA PRZECIWPOŻAROWE Przewody rurowe instalacji w miejscach przejść przez elementy oddzielenia przeciwpożarowego ściany i stropy zabezpieczyć masami ogniochronnymi w przypadku rur niepalnych i rur o średnicy do DN 40, a powyżej tej średnicy rur palnych obejmami przeciwpożarowych przepustów instalacyjnych o klasie odporności ogniowej EI120 lub równej klasie odporności ogniowej przegrody budowlanej. Dotyczy również przegrody niebędącej elementem oddzielenia przeciwpożarowego o klasie odporności ogniowej nie niższej niż EI 60 lub REI 60. Wydzielonymi przeciwpożarowo pomieszczeniami są pomieszczenia techniczne hydroforni, zbiornika hydroforowego, kotłowni, klatka schodowa. UWAGI KOŃCOWE - Wszystkie wymiary należy sprawdzić w naturze, - Wszystkie rozbieżności między stanem faktycznym, a projektowanym należy omówić z projektantem w trakcie realizacji, ewentualne kolizje zostaną rozwiązane w trakcie nadzoru autorskiego, - W projekcie podano przykładowe rodzaje materiałów, dopuszcza się montaż innych materiałów o parametrach nie gorszych niż podano przykładowe po uzyskaniu akceptacji Projektanta i Inwestora, - Montaż wszystkich urządzeń wykonać zgodnie z wytycznymi producenta, - Wszystkie zastosowane urządzenia i materiały muszą posiadać aprobaty techniczne i atesty, - Roboty nie ujęte w dokumentacji a wynikające z technologii budowy, zastosowania materiałów lub montażu urządzeń powinny być uwzględnione w kosztorysie ofertowym Wykonawcy, a brak ich

7 wyszczególnienia w dokumentacji nie może stanowić podstawy do roszczeń finansowych Wykonawcy w stosunku do Inwestora lub Biura Projektów, - Rury i armatura wody pitnej muszą mieć atest Państwowego Zakładu Higieny, - Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami bhp pod nadzorem osób uprawnionych, - Instalację wodociągową należy wykonać i odbierać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Wodociągowych - wymagania techniczne CORBIT INSTAL zeszyt 7 (lipiec 2003). - Instalację kanalizacyjną należy wykonać i odbierać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji kanalizacyjnych wymagania techniczne CORBIT INSTAL zeszyt 12 (wrzesień 2006). - Instalację c.o. należy wykonać i odbierać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Instalacji centralnego Ogrzewania - wymagania techniczne CORBIT INSTAL zeszyt 6 (maj 2003), Projektant: mgr inż. Karol Sarnacki upr. bud. MAZ/0210/PWOS/11 Sprawdzający: mgr inż. Piotr Jastrzębski upr. bud. MAZ/0063/POOS/12

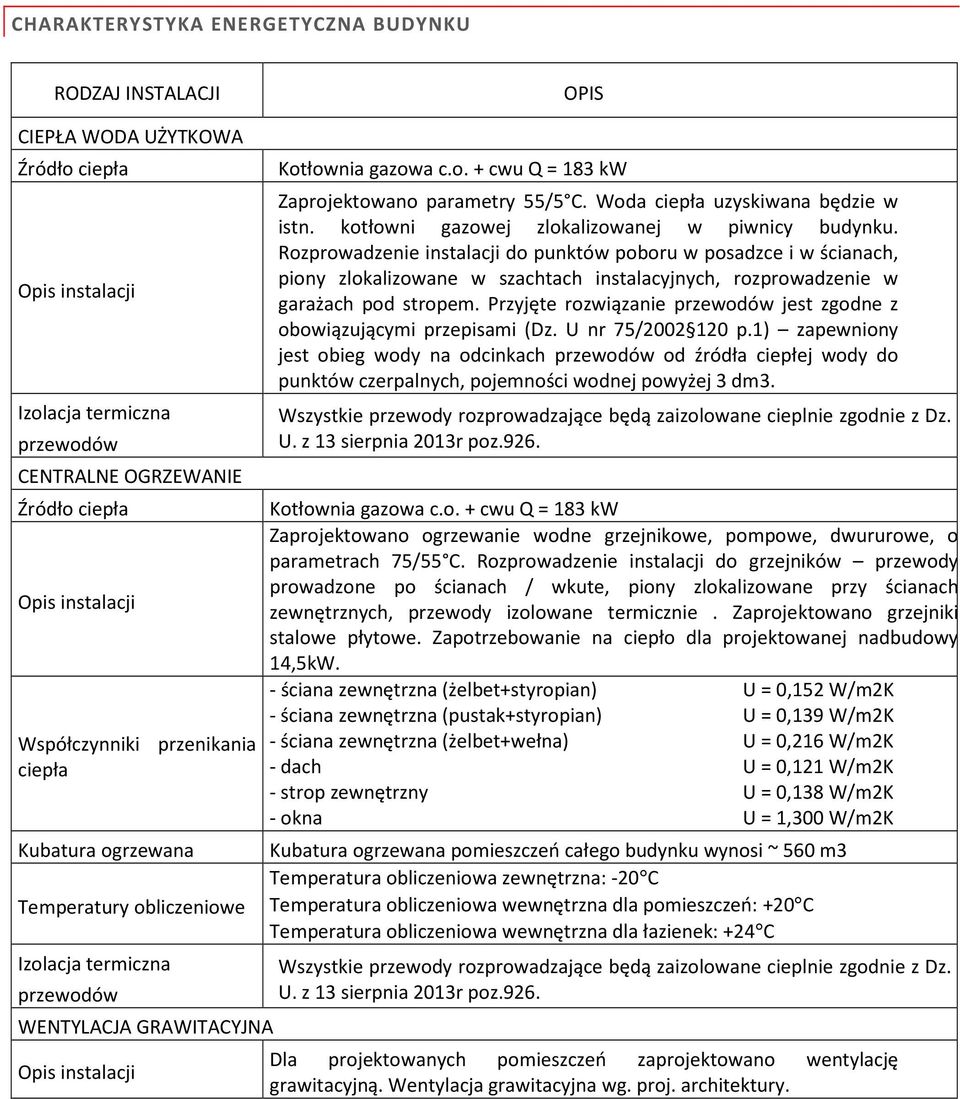

8 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU RODZAJ INSTALACJI OPIS CIEPŁA WODA UŻYTKOWA Źródło ciepła Opis instalacji Izolacja termiczna przewodów CENTRALNE OGRZEWANIE Źródło ciepła Opis instalacji Współczynniki przenikania ciepła Kubatura ogrzewana Temperatury obliczeniowe Izolacja termiczna przewodów WENTYLACJA GRAWITACYJNA Opis instalacji Kotłownia gazowa c.o. + cwu Q = 183 kw Zaprojektowano parametry 55/5 C. Woda ciepła uzyskiwana będzie w istn. kotłowni gazowej zlokalizowanej w piwnicy budynku. Rozprowadzenie instalacji do punktów poboru w posadzce i w ścianach, piony zlokalizowane w szachtach instalacyjnych, rozprowadzenie w garażach pod stropem. Przyjęte rozwiązanie przewodów jest zgodne z obowiązującymi przepisami (Dz. U nr 75/ p.1) zapewniony jest obieg wody na odcinkach przewodów od źródła ciepłej wody do punktów czerpalnych, pojemności wodnej powyżej 3 dm3. Wszystkie przewody rozprowadzające będą zaizolowane cieplnie zgodnie z Dz. U. z 13 sierpnia 2013r poz.926. Kotłownia gazowa c.o. + cwu Q = 183 kw Zaprojektowano ogrzewanie wodne grzejnikowe, pompowe, dwururowe, o parametrach 75/55 C. Rozprowadzenie instalacji do grzejników przewody prowadzone po ścianach / wkute, piony zlokalizowane przy ścianach zewnętrznych, przewody izolowane termicznie. Zaprojektowano grzejniki stalowe płytowe. Zapotrzebowanie na ciepło dla projektowanej nadbudowy 14,5kW. - ściana zewnętrzna (żelbet+styropian) U = 0,152 W/m2K - ściana zewnętrzna (pustak+styropian) U = 0,139 W/m2K - ściana zewnętrzna (żelbet+wełna) U = 0,216 W/m2K - dach U = 0,121 W/m2K - strop zewnętrzny U = 0,138 W/m2K - okna U = 1,300 W/m2K Kubatura ogrzewana pomieszczeń całego budynku wynosi ~ 560 m3 Temperatura obliczeniowa zewnętrzna: -20 C Temperatura obliczeniowa wewnętrzna dla pomieszczeń: +20 C Temperatura obliczeniowa wewnętrzna dla łazienek: +24 C Wszystkie przewody rozprowadzające będą zaizolowane cieplnie zgodnie z Dz. U. z 13 sierpnia 2013r poz.926. Dla projektowanych pomieszczeń zaprojektowano wentylację grawitacyjną. Wentylacja grawitacyjna wg. proj. architektury.

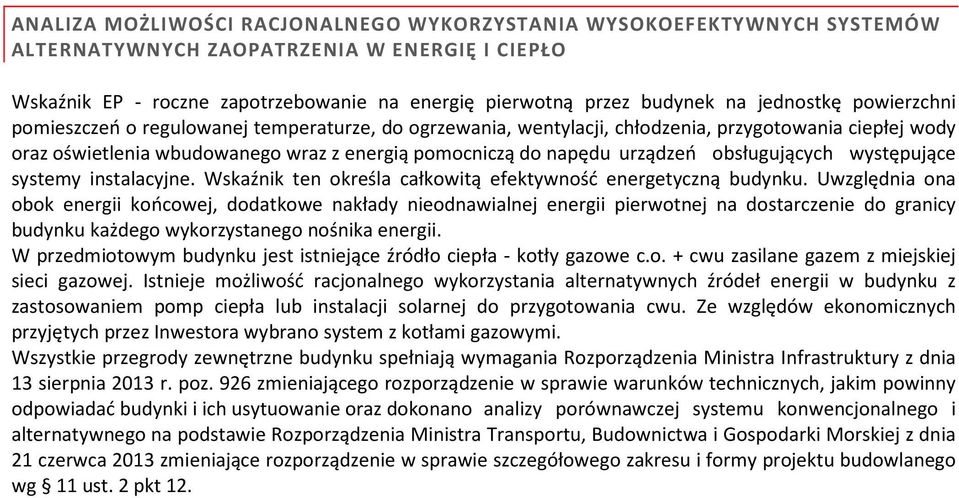

9 ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA WYSOKOEFEKTYWNYCH SYSTEMÓW ALTERNATYWNYCH ZAOPATRZENIA W ENERGIĘ I CIEPŁO Wskaźnik EP - roczne zapotrzebowanie na energię pierwotną przez budynek na jednostkę powierzchni pomieszczeń o regulowanej temperaturze, do ogrzewania, wentylacji, chłodzenia, przygotowania ciepłej wody oraz oświetlenia wbudowanego wraz z energią pomocniczą do napędu urządzeń obsługujących występujące systemy instalacyjne. Wskaźnik ten określa całkowitą efektywność energetyczną budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii. W przedmiotowym budynku jest istniejące źródło ciepła - kotły gazowe c.o. + cwu zasilane gazem z miejskiej sieci gazowej. Istnieje możliwość racjonalnego wykorzystania alternatywnych źródeł energii w budynku z zastosowaniem pomp ciepła lub instalacji solarnej do przygotowania cwu. Ze względów ekonomicznych przyjętych przez Inwestora wybrano system z kotłami gazowymi. Wszystkie przegrody zewnętrzne budynku spełniają wymagania Rozporządzenia Ministra Infrastruktury z dnia 13 sierpnia 2013 r. poz. 926 zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz dokonano analizy porównawczej systemu konwencjonalnego i alternatywnego na podstawie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 21 czerwca 2013 zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego wg 11 ust. 2 pkt 12.
