ABM - Projekt. mgr inż. Dariusz Sarnacki [BUDOWA BUDYNKU MAGAZYNOWO - GARAŻOWEGO W ZAKRESIE KONSTRUKCJI]

Transkrypt

1 2013 ABM - Projekt mgr inż. Dariusz Sarnacki [BUDOWA BUDYNKU MAGAZYNOWO - GARAŻOWEGO W ZAKRESIE KONSTRUKCJI]

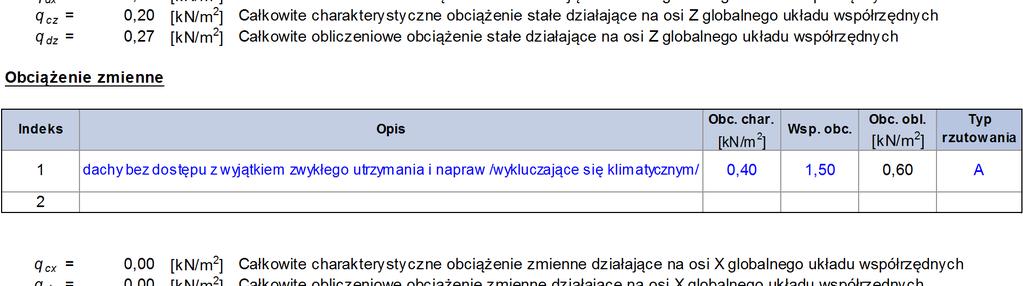

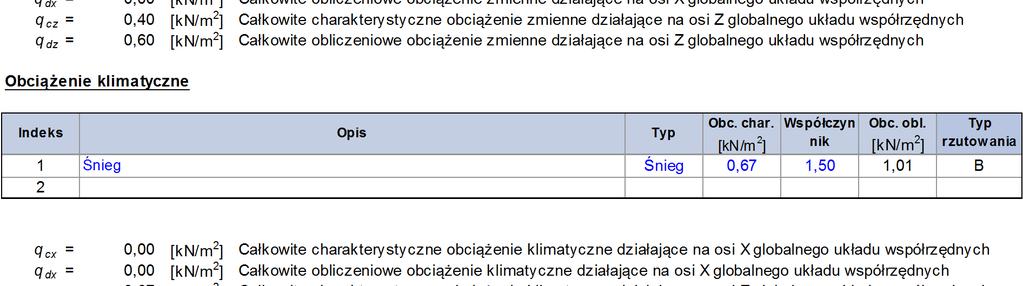

2 1. Układ konstrukcyjny obiektu Budynek magazynu garażu z myjnią to to budynek nie podpiwniczony, parterowy z dachem jednospadowym. Wymiary rzutu poziomego w osiach ścian wynoszą 21 m x 9 m. 2. Projektowany układ konstrukcyjny: Obiekt murowany, przykrycie konstrukcja stalowa. Rygle dachowe wolnopodparte z kształtowników walcowanych na gorąco o rozstawie 4,2 m. Płatwie stalowe cienkościenne o profilu Z 100x68x60x2 rozstawione 1,75 m. Pokrycie płytą warstwową z rdzeniem z wełny mineralnej Belex metal MW-R 100/145. Ściany wzmocnione trzpieniami i wieńcami żelbetowymi na których opierają się rygle dachowe. 3. Warunki gruntowo-wodne Założono I kategorię geotechniczną. Do obliczeń przyjęto, że nośność podłoża wynosi 160 kpa i obiekt posadowiono na gruntach rodzimych powyżej zwierciadła wody gruntowej. W przypadku natrafienia w poziomie posadowienia na soczewki gruntów słabszych należy je usunąć i zastąpić chudym betonem. Jeżeli natomiast całe podłoże gruntowe będzie o mniejszej nośności lub w poziomie posadowienia wystąpi woda gruntowa należy zmienić sposób posadowienia obiektu- powiadomić projektanta. 4. Zestawienie obciążeń Obciążenia środowiskowe: - Śnieg wg PN-80/B-02010/Az1: I strefa obciążenia śniegiem - przyjmuję do obliczeń dane Qk=0.84 kn/m2 Wysokość geograficzna : 240,000 m. Redystrybucja śniegu : wyłączona Ciśnienie śniegu zwiększono o 20% Sk=0,67 kn/m2 - Wiatr wg. PN-77/B-02011: Obiekt znajduje się w trzeciej strefie obciążenia wiatrem. Do obliczeń przyjmuję wartość charakterystycznego ciśnienia prędkości wiatru wynosi ona wg. tab. 3 PN-77/B : qk=0.30 M OBLICZENIA OBCIĄŻEŃ KLIMATYCZNYCH wg PN-80/B-02010/Az1:2006 & PN-B-02011:1977/Az1:2009 WYMIARY BUDYNKU 1

3 Wysokość : Głębokość : Wiaty: Szerokość segmentu obliczeniowego : Wysokość dla wiatru : Poziom posadowienia : 4,63 m 21,00 m wyłączone 1,00 m 5,00 m 0,00 m DANE WIATROWE Strefa : Rodzaj terenu : Dachy wielokrotne : III B wyłączone Beta: 1,800 qk: 0,30 kpa Przepuszczalność lewej strony : 0,000 % prawej strony : 0,000 % przodu : 0,000 % tyłu : 0,000 % REZULTATY DLA WIATRU Przypadek obciążeniowy : Wiatr od lewej Ce Hmin : 0,650 Ce Hmax : 0,650 Pręt : 1 x 0 : 0,000 x 1 : 1,000 C Z0 : 0,700 C Z1 : 0,700 C W : 0,000 P 0 : 0,25 P 1 : 0,25 Pręt : 3 x 0 : 0,000 x 1 : 1,000 C Z0 : -0,900 C Z1 : -0,900 C W : 0,000 P 0 : -0,32 P 1 : -0,32 Pręt : 2 x 0 : 1,000 x 1 : 0,000 C Z0 : -0,400 C Z1 : -0,400 C W : 0,000 P 0 : -0,14 P 1 : -0,14 Przypadek obciążeniowy : Wiatr od prawej Ce Hmin : 0,650 Ce Hmax : 0,650 Pręt : 1 x 0 : 0,000 x 1 : 1,000 C Z0 : -0,400 C Z1 : -0,400 C W : 0,000 P 0 : -0,14 P 1 : -0,14 Pręt : 3 x 0 : 0,000 x 1 : 1,000 C Z0 : -0,400 C Z1 : -0,400 C W : 0,000 P 0 : -0,14 P 1 : -0,14 Pręt : 2 x 0 : 1,000 x 1 : 0,000 C Z0 : 0,700 C Z1 : 0,700 C W : 0,000 P 0 : 0,25 P 1 : 0,25 Przypadek obciążeniowy : Wiatr od przodu Ce Hmin : 0,650 Ce Hmax : 0,650 Pręt : 1 2

4 x 0 : 0,000 x 1 : 1,000 C Z0 : -0,500 C Z1 : -0,500 C W : 0,000 P 0 : -0,18 P 1 : -0,18 Pręt : 3 x 0 : 0,000 x 1 : 1,000 C Z0 : -0,500 C Z1 : -0,500 C W : 0,000 P 0 : -0,18 P 1 : -0,18 Pręt : 2 x 0 : 1,000 x 1 : 0,000 C Z0 : -0,500 C Z1 : -0,500 C W : 0,000 P 0 : -0,18 P 1 : -0,18 DANE ŚNIEGOWE Strefa : 1 Wysokość geograficzna : 240,000 m Redystrybucja śniegu : wyłączona qk : 0,84 kpa Ciśnienie śniegu zwiększono o 20% REZULTATY DLA ŚNIEGU Przypadek obciążeniowy : Śnieg - przypadek prosty Pręt : 1 x 0 : 0,000 x 1 : 1,000 C 0 : 0,000 C 1 : 0,000 S K0 : 0,00 S K1 : 0,00 Pręt : 3 x 0 : 0,000 x 1 : 1,000 C 0 : 0,800 C 1 : 0,800 S K0 : 0,67 S K1 : 0,67 Pręt : 2 x 0 : 1,000 x 1 : 0,000 C 0 : 0,000 C 1 : 0,000 S K0 : 0,00 S K1 : 0,00 WARTOŚCI OBCIĄŻEŃ KLIMATYCZNYCH wg PN-80/B-02010/Az1:2006 & PN-B-02011:1977/Az1:2009 OBCIĄŻENIE WIATREM Przypadek obciążeniowy : Wiatr od lewej pręt : 1 P : -0,25 kn/m na całej długości pręta pręt : 3 P : 0,32 kn/m na całej długości pręta pręt : 2 P : -0,14 kn/m na całej długości pręta Przypadek obciążeniowy : Wiatr od prawej pręt : 1 P : 0,14 kn/m na całej długości pręta pręt : 3 P : 0,14 kn/m na całej długości pręta pręt : 2 P : 0,25 kn/m na całej długości pręta Przypadek obciążeniowy : Wiatr od przodu pręt : 1 P : 0,18 kn/m na całej długości pręta pręt : 3 P : 0,18 kn/m na całej długości pręta pręt : 2 P : -0,18 kn/m na całej długości pręta 3

5 OBCIĄŻENIE ŚNIEGIEM Przypadek obciążeniowy : Śnieg - przypadek prosty pręt : 3 P : -0,67 kn/m na całej długości 4

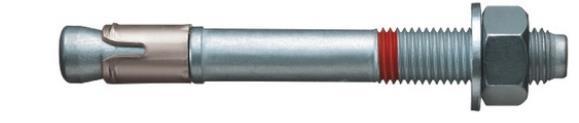

6 4. Podstawowe wyniki obliczeń : 4.1 Płatwie Dobrano płatwie Z 100x68x60x2 firmy Pruszyński Płatwie mocowane do rygli stalowych poprzez łączniki kątowe z kątownika LNR 80x60x6 z podkładką wg. rys G/1/K pozycja p1. Płatwie mocowane do wieńca żelbetowego poprzez łączniki kątowe z kątownika LNR 100x65x7. W montażu zwrócić uwagę aby półka płatwi nie opierała się o rygiel lub wieniec żelbetowy. Mocowanie łącznika do wieńca żelbetowego 2 x kotwa stalowymi Hilti 5

7 Mocowanie dla suchego stanu betonu. W przypadku betonu mokrego stosować kotwy chemiczne Hilti np. HIT-HY200-A + HIT-V(5.8) 4.2 Rygiel dachowy IPE 270 OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 1 Belka_1 PUNKT: 3 WSPÓŁRZĘDNA: x = 0.50 L = 4.51 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 5 KOMB1 (1+3+2)*1.35+4*1.50 MATERIAŁ: STAL fd = MPa E = MPa PARAMETRY PRZEKROJU: IPE 270 h=27.0 cm b=13.5 cm Ay=27.54 cm2 Az=17.82 cm2 Ax=45.90 cm2 tw=0.7 cm Iy= cm4 Iz= cm4 Ix=16.40 cm4 tf=1.0 cm Wely= cm3 Welz=62.22 cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = kn*m Mry = kn*m Mry_v = kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 1.00 La_L = 0.82 Nw = kn fi L = 0.88 Ld = 1.75 m Nz = kn Mcr = kn*m PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: My/(fiL*Mry) = 60.95/(0.88*92.21) = 0.75 < 1.00 (52) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.0 cm < uy max = L/ = 3.6 cm Zweryfikowano Decydujący przypadek obciążenia: 1 STA1 uz = 3.0 cm < uz max = L/ = 3.6 cm Zweryfikowano Decydujący przypadek obciążenia: 11 SGU /4/ 1* * * *1.00 Przemieszczenia Nie analizowano Profil poprawny!!! 6
