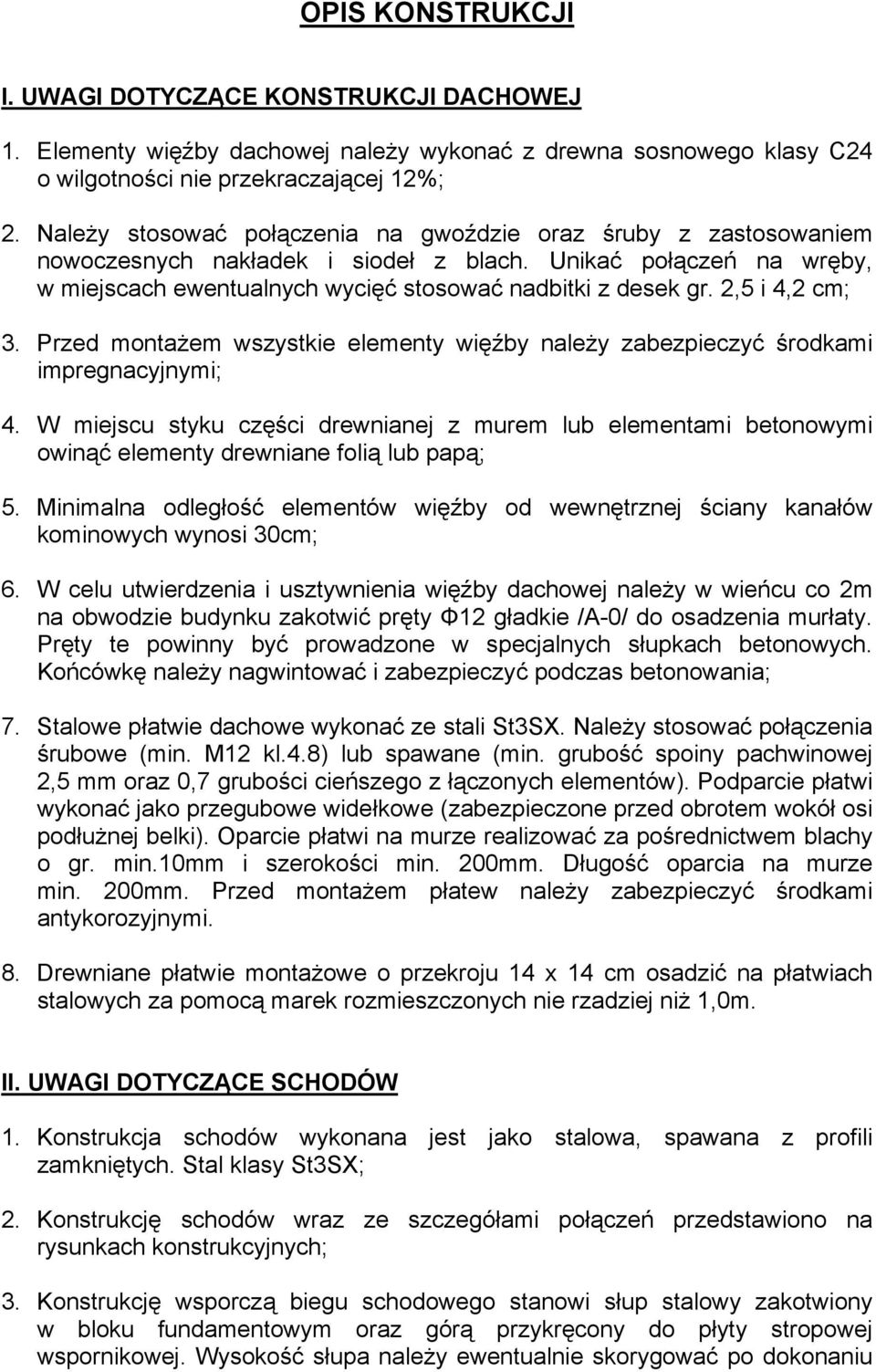

1 OPIS KONSTRUKCJI I. UWAGI DOTYCZĄCE KONSTRUKCJI DACHOWEJ 1. Elementy więźby dachowej należy wykonać z drewna sosnowego klasy C24 o wilgotności nie przekraczającej 12%; 2. Należy stosować połączenia na gwoździe oraz śruby z zastosowaniem nowoczesnych nakładek i siodeł z blach. Unikać połączeń na wręby, w miejscach ewentualnych wycięć stosować nadbitki z desek gr. 2,5 i 4,2 cm; 3. Przed montażem wszystkie elementy więźby należy zabezpieczyć środkami impregnacyjnymi; 4. W miejscu styku części drewnianej z murem lub elementami betonowymi owinąć elementy drewniane folią lub papą; 5. Minimalna odległość elementów więźby od wewnętrznej ściany kanałów kominowych wynosi 30cm; 6. W celu utwierdzenia i usztywnienia więźby dachowej należy w wieńcu co 2m na obwodzie budynku zakotwić pręty Φ12 gładkie /A-0/ do osadzenia murłaty. Pręty te powinny być prowadzone w specjalnych słupkach betonowych. Końcówkę należy nagwintować i zabezpieczyć podczas betonowania; 7. Stalowe płatwie dachowe wykonać ze stali St3SX. Należy stosować połączenia śrubowe (min. M12 kl.4.8) lub spawane (min. grubość spoiny pachwinowej 2,5 mm oraz 0,7 grubości cieńszego z łączonych elementów). Podparcie płatwi wykonać jako przegubowe widełkowe (zabezpieczone przed obrotem wokół osi podłużnej belki). Oparcie płatwi na murze realizować za pośrednictwem blachy o gr. min.10mm i szerokości min. 200mm. Długość oparcia na murze min. 200mm. Przed montażem płatew należy zabezpieczyć środkami antykorozyjnymi. 8. Drewniane płatwie montażowe o przekroju 14 x 14 cm osadzić na płatwiach stalowych za pomocą marek rozmieszczonych nie rzadziej niż 1,0m. II. UWAGI DOTYCZĄCE SCHODÓW 1. Konstrukcja schodów wykonana jest jako stalowa, spawana z profili zamkniętych. Stal klasy St3SX; 2. Konstrukcję schodów wraz ze szczegółami połączeń przedstawiono na rysunkach konstrukcyjnych; 3. Konstrukcję wsporczą biegu schodowego stanowi słup stalowy zakotwiony w bloku fundamentowym oraz górą przykręcony do płyty stropowej wspornikowej. Wysokość słupa należy ewentualnie skorygować po dokonaniu

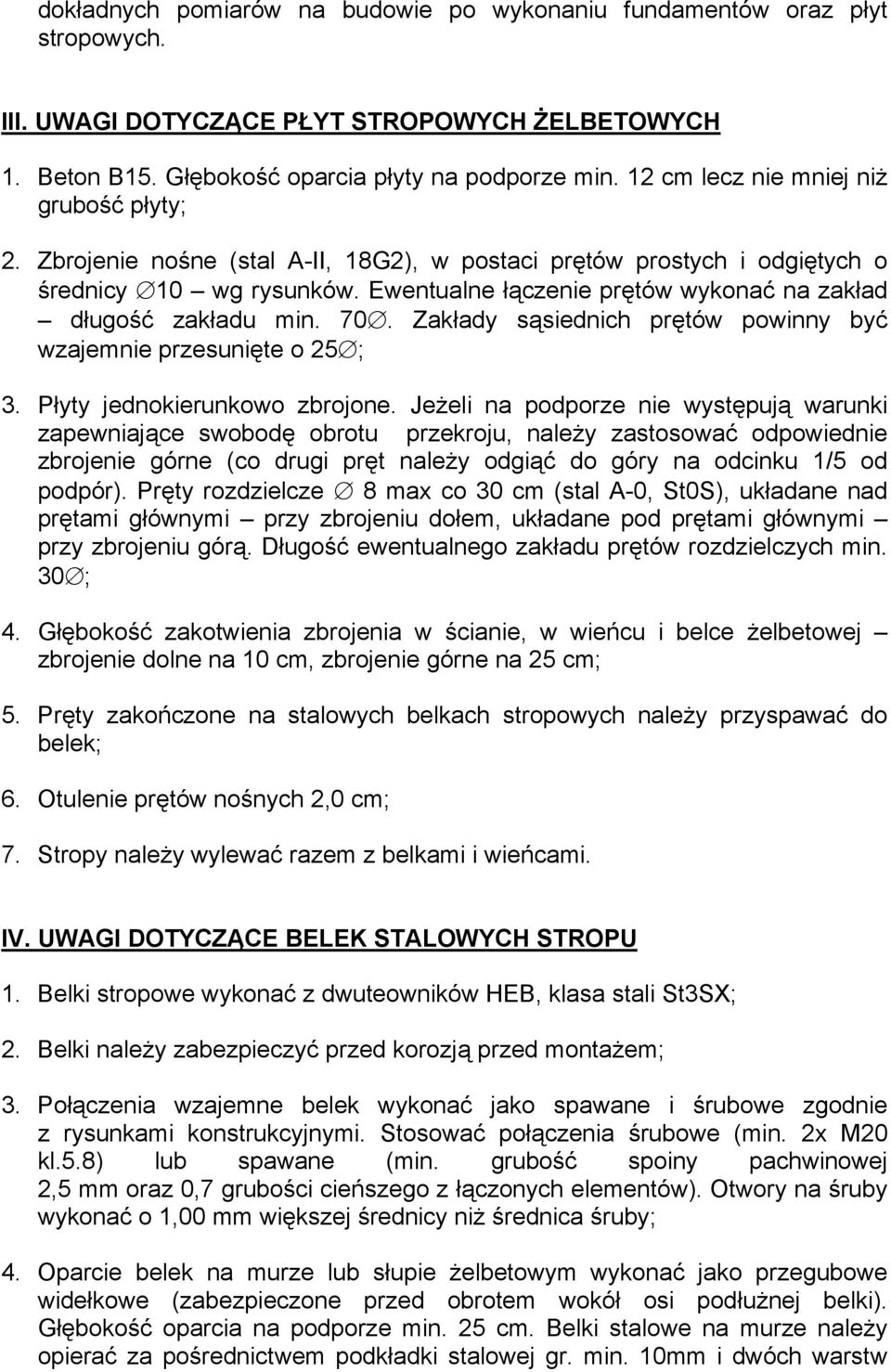

2 dokładnych pomiarów na budowie po wykonaniu fundamentów oraz płyt stropowych. III. UWAGI DOTYCZĄCE PŁYT STROPOWYCH ŻELBETOWYCH 1. Beton B15. Głębokość oparcia płyty na podporze min. 12 cm lecz nie mniej niż grubość płyty; 2. Zbrojenie nośne (stal A-II, 18G2), w postaci prętów prostych i odgiętych o średnicy 10 wg rysunków. Ewentualne łączenie prętów wykonać na zakład długość zakładu min. 70. Zakłady sąsiednich prętów powinny być wzajemnie przesunięte o 25 ; 3. Płyty jednokierunkowo zbrojone. Jeżeli na podporze nie występują warunki zapewniające swobodę obrotu przekroju, należy zastosować odpowiednie zbrojenie górne (co drugi pręt należy odgiąć do góry na odcinku 1/5 od podpór). Pręty rozdzielcze 8 max co 30 cm (stal A-0, St0S), układane nad prętami głównymi przy zbrojeniu dołem, układane pod prętami głównymi przy zbrojeniu górą. Długość ewentualnego zakładu prętów rozdzielczych min. 30 ; 4. Głębokość zakotwienia zbrojenia w ścianie, w wieńcu i belce żelbetowej zbrojenie dolne na 10 cm, zbrojenie górne na 25 cm; 5. Pręty zakończone na stalowych belkach stropowych należy przyspawać do belek; 6. Otulenie prętów nośnych 2,0 cm; 7. Stropy należy wylewać razem z belkami i wieńcami. IV. UWAGI DOTYCZĄCE BELEK STALOWYCH STROPU 1. Belki stropowe wykonać z dwuteowników HEB, klasa stali St3SX; 2. Belki należy zabezpieczyć przed korozją przed montażem; 3. Połączenia wzajemne belek wykonać jako spawane i śrubowe zgodnie z rysunkami konstrukcyjnymi. Stosować połączenia śrubowe (min. 2x M20 kl.5.8) lub spawane (min. grubość spoiny pachwinowej 2,5 mm oraz 0,7 grubości cieńszego z łączonych elementów). Otwory na śruby wykonać o 1,00 mm większej średnicy niż średnica śruby; 4. Oparcie belek na murze lub słupie żelbetowym wykonać jako przegubowe widełkowe (zabezpieczone przed obrotem wokół osi podłużnej belki). Głębokość oparcia na podporze min. 25 cm. Belki stalowe na murze należy opierać za pośrednictwem podkładki stalowej gr. min. 10mm i dwóch warstw

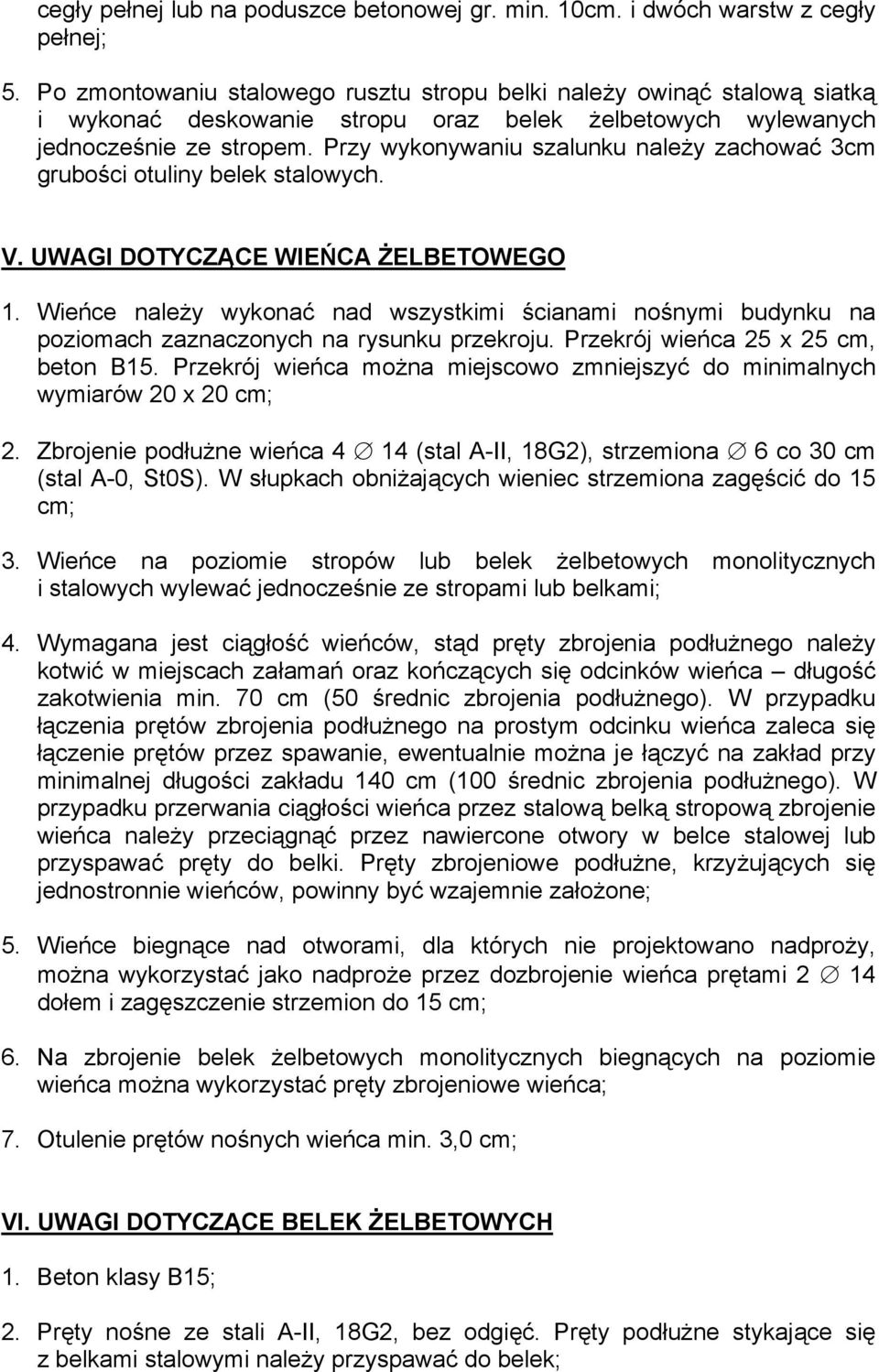

3 cegły pełnej lub na poduszce betonowej gr. min. 10cm. i dwóch warstw z cegły pełnej; 5. Po zmontowaniu stalowego rusztu stropu belki należy owinąć stalową siatką i wykonać deskowanie stropu oraz belek żelbetowych wylewanych jednocześnie ze stropem. Przy wykonywaniu szalunku należy zachować 3cm grubości otuliny belek stalowych. V. UWAGI DOTYCZĄCE WIEŃCA ŻELBETOWEGO 1. Wieńce należy wykonać nad wszystkimi ścianami nośnymi budynku na poziomach zaznaczonych na rysunku przekroju. Przekrój wieńca 25 x 25 cm, beton B15. Przekrój wieńca można miejscowo zmniejszyć do minimalnych wymiarów 20 x 20 cm; 2. Zbrojenie podłużne wieńca 4 14 (stal A-II, 18G2), strzemiona 6 co 30 cm (stal A-0, St0S). W słupkach obniżających wieniec strzemiona zagęścić do 15 cm; 3. Wieńce na poziomie stropów lub belek żelbetowych monolitycznych i stalowych wylewać jednocześnie ze stropami lub belkami; 4. Wymagana jest ciągłość wieńców, stąd pręty zbrojenia podłużnego należy kotwić w miejscach załamań oraz kończących się odcinków wieńca długość zakotwienia min. 70 cm (50 średnic zbrojenia podłużnego). W przypadku łączenia prętów zbrojenia podłużnego na prostym odcinku wieńca zaleca się łączenie prętów przez spawanie, ewentualnie można je łączyć na zakład przy minimalnej długości zakładu 140 cm (100 średnic zbrojenia podłużnego). W przypadku przerwania ciągłości wieńca przez stalową belką stropową zbrojenie wieńca należy przeciągnąć przez nawiercone otwory w belce stalowej lub przyspawać pręty do belki. Pręty zbrojeniowe podłużne, krzyżujących się jednostronnie wieńców, powinny być wzajemnie założone; 5. Wieńce biegnące nad otworami, dla których nie projektowano nadproży, można wykorzystać jako nadproże przez dozbrojenie wieńca prętami 2 14 dołem i zagęszczenie strzemion do 15 cm; 6. Na zbrojenie belek żelbetowych monolitycznych biegnących na poziomie wieńca można wykorzystać pręty zbrojeniowe wieńca; 7. Otulenie prętów nośnych wieńca min. 3,0 cm; VI. UWAGI DOTYCZĄCE BELEK ŻELBETOWYCH 1. Beton klasy B15; 2. Pręty nośne ze stali A-II, 18G2, bez odgięć. Pręty podłużne stykające się z belkami stalowymi należy przyspawać do belek;

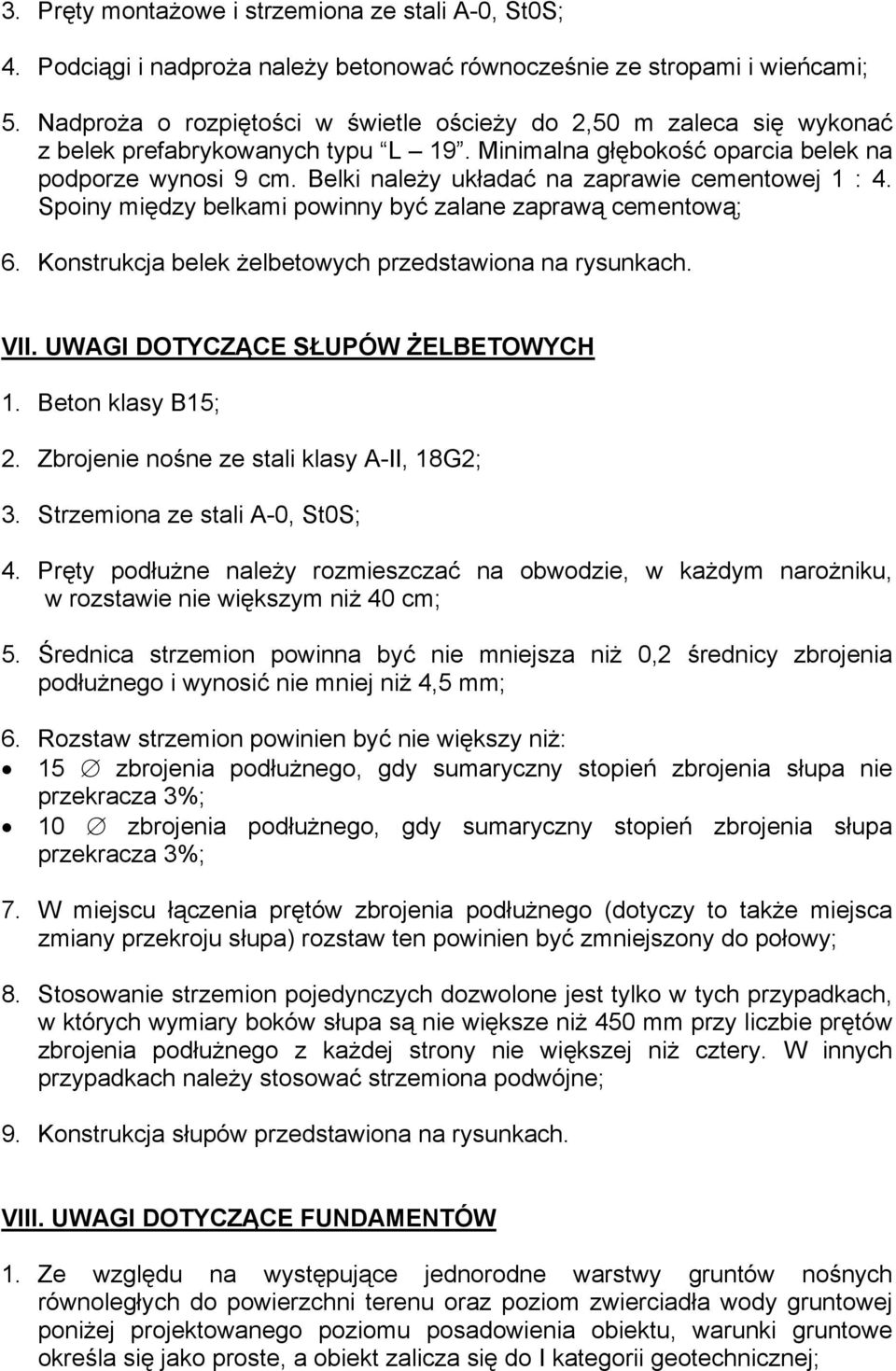

4 3. Pręty montażowe i strzemiona ze stali A-0, St0S; 4. Podciągi i nadproża należy betonować równocześnie ze stropami i wieńcami; 5. Nadproża o rozpiętości w świetle ościeży do 2,50 m zaleca się wykonać z belek prefabrykowanych typu L 19. Minimalna głębokość oparcia belek na podporze wynosi 9 cm. Belki należy układać na zaprawie cementowej 1 : 4. Spoiny między belkami powinny być zalane zaprawą cementową; 6. Konstrukcja belek żelbetowych przedstawiona na rysunkach. VII. UWAGI DOTYCZĄCE SŁUPÓW ŻELBETOWYCH 1. Beton klasy B15; 2. Zbrojenie nośne ze stali klasy A-II, 18G2; 3. Strzemiona ze stali A-0, St0S; 4. Pręty podłużne należy rozmieszczać na obwodzie, w każdym narożniku, w rozstawie nie większym niż 40 cm; 5. Średnica strzemion powinna być nie mniejsza niż 0,2 średnicy zbrojenia podłużnego i wynosić nie mniej niż 4,5 mm; 6. Rozstaw strzemion powinien być nie większy niż: 15 zbrojenia podłużnego, gdy sumaryczny stopień zbrojenia słupa nie przekracza 3%; 10 zbrojenia podłużnego, gdy sumaryczny stopień zbrojenia słupa przekracza 3%; 7. W miejscu łączenia prętów zbrojenia podłużnego (dotyczy to także miejsca zmiany przekroju słupa) rozstaw ten powinien być zmniejszony do połowy; 8. Stosowanie strzemion pojedynczych dozwolone jest tylko w tych przypadkach, w których wymiary boków słupa są nie większe niż 450 mm przy liczbie prętów zbrojenia podłużnego z każdej strony nie większej niż cztery. W innych przypadkach należy stosować strzemiona podwójne; 9. Konstrukcja słupów przedstawiona na rysunkach. VIII. UWAGI DOTYCZĄCE FUNDAMENTÓW 1. Ze względu na występujące jednorodne warstwy gruntów nośnych równoległych do powierzchni terenu oraz poziom zwierciadła wody gruntowej poniżej projektowanego poziomu posadowienia obiektu, warunki gruntowe określa się jako proste, a obiekt zalicza się do I kategorii geotechnicznej;

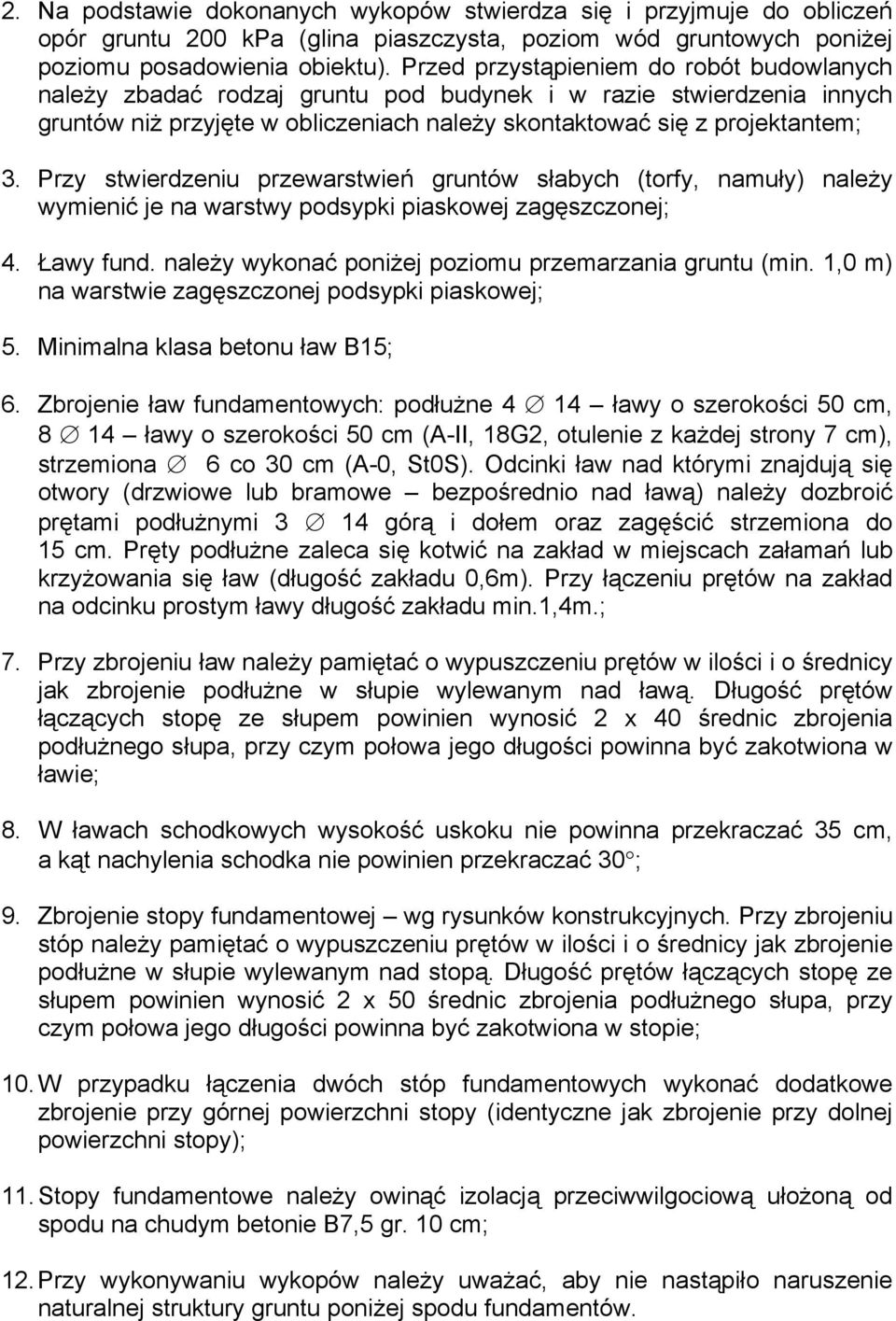

5 2. Na podstawie dokonanych wykopów stwierdza się i przyjmuje do obliczeń opór gruntu 200 kpa (glina piaszczysta, poziom wód gruntowych poniżej poziomu posadowienia obiektu). Przed przystąpieniem do robót budowlanych należy zbadać rodzaj gruntu pod budynek i w razie stwierdzenia innych gruntów niż przyjęte w obliczeniach należy skontaktować się z projektantem; 3. Przy stwierdzeniu przewarstwień gruntów słabych (torfy, namuły) należy wymienić je na warstwy podsypki piaskowej zagęszczonej; 4. Ławy fund. należy wykonać poniżej poziomu przemarzania gruntu (min. 1,0 m) na warstwie zagęszczonej podsypki piaskowej; 5. Minimalna klasa betonu ław B15; 6. Zbrojenie ław fundamentowych: podłużne 4 14 ławy o szerokości 50 cm, 8 14 ławy o szerokości 50 cm (A-II, 18G2, otulenie z każdej strony 7 cm), strzemiona 6 co 30 cm (A-0, St0S). Odcinki ław nad którymi znajdują się otwory (drzwiowe lub bramowe bezpośrednio nad ławą) należy dozbroić prętami podłużnymi 3 14 górą i dołem oraz zagęścić strzemiona do 15 cm. Pręty podłużne zaleca się kotwić na zakład w miejscach załamań lub krzyżowania się ław (długość zakładu 0,6m). Przy łączeniu prętów na zakład na odcinku prostym ławy długość zakładu min.1,4m.; 7. Przy zbrojeniu ław należy pamiętać o wypuszczeniu prętów w ilości i o średnicy jak zbrojenie podłużne w słupie wylewanym nad ławą. Długość prętów łączących stopę ze słupem powinien wynosić 2 x 40 średnic zbrojenia podłużnego słupa, przy czym połowa jego długości powinna być zakotwiona w ławie; 8. W ławach schodkowych wysokość uskoku nie powinna przekraczać 35 cm, a kąt nachylenia schodka nie powinien przekraczać 30 ; 9. Zbrojenie stopy fundamentowej wg rysunków konstrukcyjnych. Przy zbrojeniu stóp należy pamiętać o wypuszczeniu prętów w ilości i o średnicy jak zbrojenie podłużne w słupie wylewanym nad stopą. Długość prętów łączących stopę ze słupem powinien wynosić 2 x 50 średnic zbrojenia podłużnego słupa, przy czym połowa jego długości powinna być zakotwiona w stopie; 10. W przypadku łączenia dwóch stóp fundamentowych wykonać dodatkowe zbrojenie przy górnej powierzchni stopy (identyczne jak zbrojenie przy dolnej powierzchni stopy); 11. Stopy fundamentowe należy owinąć izolacją przeciwwilgociową ułożoną od spodu na chudym betonie B7,5 gr. 10 cm; 12. Przy wykonywaniu wykopów należy uważać, aby nie nastąpiło naruszenie naturalnej struktury gruntu poniżej spodu fundamentów.
