2 Grupa solarna S L XL XXL Układ zasilający grupy solarnej 3/4 dla powierzchni kolektorów do 12 m 2 z rotametrem 1 o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z 2-metrowym kablem podłączeniowym; zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy; zespół bezpieczeństwa z zaworem bezpieczeństwa, manometr, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Jak powyżej, lecz wraz ze zintegrowanym regulatorem solarnym Basic PRO Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000 analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Dane techniczne Powierzchnia kolektora do 12 m² Przyłącza obieg solarny: 3/4 GW dla naczynia wyrównawczego: 3/4 GZ Max. dop. temp C, krótkotrwała +140 C (Należy mieć na uwadze max. dop. temp. pompy) Max. dop. ciśnienie 10 bar (Należy mieć na uwadze wymagane ciśnienie zaworu bezpieczeństwa!) Zawór zwrotny 1 x 300 mm H2O Wskaźnik strumienia (rotametr) przepływu Woda: 1,0 13,0 l/min Termometr zakres wskazywania C Manometr zakres wskazywania 0 10 bar Zawór bezpieczeństwa wymagane ciśnienie 6 bar wys. 385 mm (z regulatorem: 430 mm) Wymiary szer. 200 mm gł. 185 mm Diagram przepływu Diagram przepływu i straty ciśnienia dla układu zasilającego grupy solarnej strata ciśnienia (bar) przepływ (l/h) 62

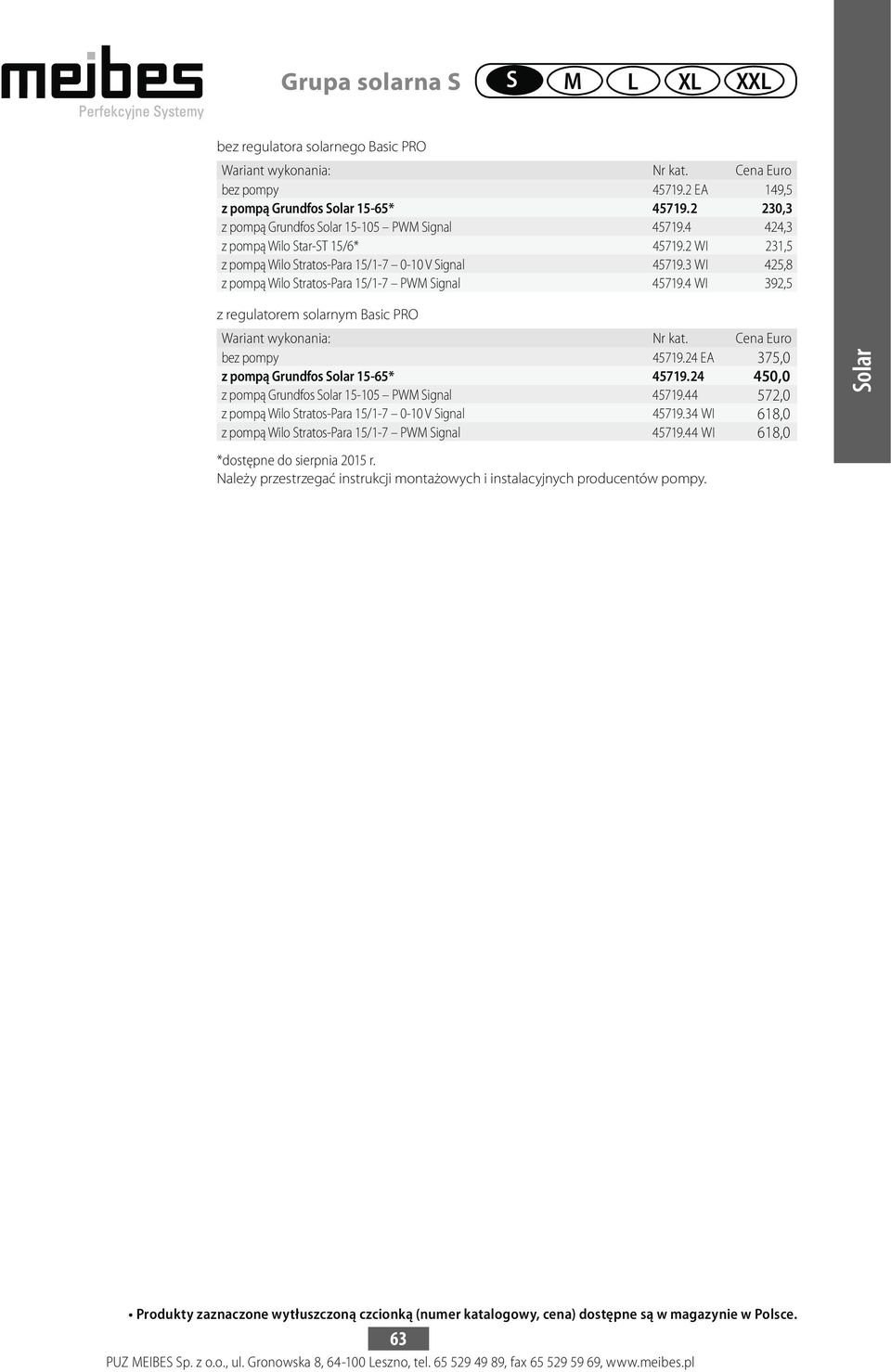

3 Grupa solarna S L XL XXL bez regulatora solarnego Basic PRO Wariant wykonania: Nr kat. Cena Euro bez pompy EA 149,5 z pompą Grundfos PWM Signal ,3 z pompą Wilo Star-ST 15/6* WI 231,5 z pompą Wilo Stratos-Para 15/ V Signal WI 425,8 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 392,5 z regulatorem solarnym Basic PRO Wariant wykonania: Nr kat. Cena Euro bez pompy EA 375,0 z pompą Grundfos PWM Signal ,0 z pompą Wilo Stratos-Para 15/ V Signal WI 618,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 618,0 *dostępne do sierpnia 2015 r. Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 63

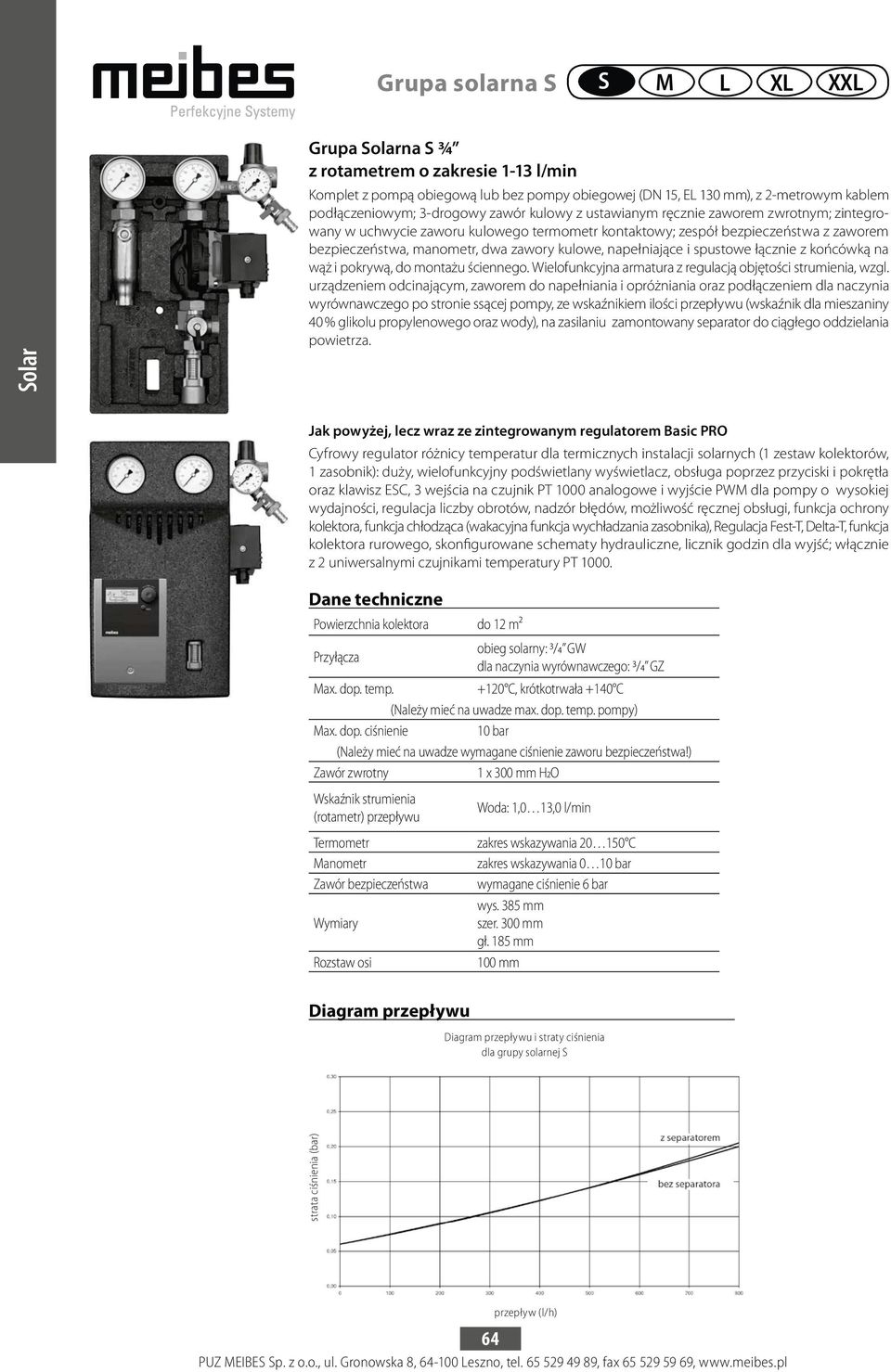

4 Grupa solarna S L XL XXL Grupa na S ¾ z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z 2-metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy; zespół bezpieczeństwa z zaworem bezpieczeństwa, manometr, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40 % glikolu propylenowego oraz wody), na zasilaniu zamontowany separator do ciągłego oddzielania powietrza. Jak powyżej, lecz wraz ze zintegrowanym regulatorem Basic PRO Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000 analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Dane techniczne Powierzchnia kolektora do 12 m² Przyłącza obieg solarny: 3/4 GW dla naczynia wyrównawczego: 3/4 GZ Max. dop. temp C, krótkotrwała +140 C (Należy mieć na uwadze max. dop. temp. pompy) Max. dop. ciśnienie 10 bar (Należy mieć na uwadze wymagane ciśnienie zaworu bezpieczeństwa!) Zawór zwrotny 1 x 300 mm H2O Wskaźnik strumienia (rotametr) przepływu Woda: 1,0 13,0 l/min Termometr zakres wskazywania C Manometr zakres wskazywania 0 10 bar Zawór bezpieczeństwa wymagane ciśnienie 6 bar wys. 385 mm Wymiary szer. 300 mm gł. 185 mm Rozstaw osi 100 mm Diagram przepływu Diagram przepływu i straty ciśnienia dla grupy solarnej S strata ciśnienia (bar) przepływ (l/h) 64

5 Grupa solarna S L XL XXL Opis produktu Nr kat. Cena Euro bez pompy EA 195,1 z pompą Grundfos 15-65* ,0 z pompą Grundfos PWM Signal ,1 z pompą Wilo Stratos-Para 15/ V Signal WI 471,2 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 438,4 bez pompy EA 240,2 z pompą Grundfos PWM Signal ,8 z pompą Wilo Star-ST 15/6* WI 315,7 z pompą Wilo Stratos-Para 15/ V Signal WI 500,5 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 467,3 bez pompy EA 422,0 z pompą Grundfos PWM Signal ,0 z pompą Wilo Stratos-Para 15/ V Signal WI 665,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 665,0 bez pompy EA 452,0 z pompą Grundfos 15-65* ,0 z pompą Grundfos PWM Signal ,0 z pompą Wilo Stratos-Para 15/ V Signal WI 696,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 696,0 *dostępne do sierpnia 2015 r. Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 65

6 Grupa solarna M L XL XXL Układ zasilający grupy solarnej M ¾" z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego, 2-częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Dane techniczne Powierzchnia kolektora do 12 m² Górne przyłącze ¾" GW Dolne przyłącze ¾" GW Pompa patrz nr artykułu Elementy konstrukcyjne mosiądz, izolacja EPP {I = 0,04 W/(m*K)} Materiały uszczelniające PTFE (teflon), uszczelnienie włókiennicze bez zawartości azbestu, EPD Wymiary wys. 500 mm x szer. 190 mm x gł. 170 mm Wskazywanie temperatury od 20 do 150 C Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wskaźnik strumienia przepływu Skala łączona Woda: 1,0 13,0 l/min Glikol propylenowy (40%): 0,8 10,3 l/min Przyłącze dla naczynia wyrównawczego 3/4" GZ Diagram przepływu Diagram przepływu i straty ciśnienia dla układu zasilającego grupy solarnej M strata ciśnienia (bar) przepływ (l/h) Polecany regulator Basic Pro, Energy Pro, Maximal Pro. Wariant wykonania Nr kat. Cena Euro bez pompy EA 182,7 z pompą Grundfos PWM Signal ,6 z pompą Wilo Stratos-Para 25/ V Signal WI 473,9 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 436,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 66

7 Grupa solarna M L XL XXL Grupa na M 3/4 z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; zawór kulowy z zaworem zwrotnym; dwa zintegrowane w uchwycie zaworu kulowego termometry kontaktowe (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zawór kulowy, napełniający i spustowy łącznie z końcówką na wąż i pokrywą, do montażu ściennego, 2-częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy lub tłocznej, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40 % glikolu propylenowego oraz wody), na zasilaniu zamontowany separator do ciągłego oddzielania powietrza. Dane techniczne Powierzchnia kolektora do 12 m² Górne przyłącze 3/4 GW Dolne przyłącze 3/4 GW Pompa patrz nr artykułu Elementy konstrukcyjne stal, mosiądz, izolacja EPP {I = 0,04 W/(m*K)}, szkło Materiały uszczelniające PTFE (teflon), uszczelnienie włókiennicze, bez zawartości azbestu, EPDM, silikon Wymiary wys. 500 mm x 320 mm x 250 mm Wskazywanie temperatury od 20 do 150 C Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wskaźnik strumienia przepływu Woda: 1,0 13,0 l/min Przyłącze dla naczynia wyrównawczego 3/4 GZ Diagram przepływu Diagram przepływu i straty ciśnienia dla grupy solarnej M strata ciśnienia (bar) przepływ (l/h) Polecany regulator Basic Pro, Energy Pro, Maximal Pro. Wariant wykonania: Nr kat. Cena Euro bez pompy EA 223,0 z pompą Grundfos PWM Signal ,0 z pompą Wilo Star-ST 25/6* WI 324,0 z pompą Wilo Stratos-Para 25/ przepływ V Signal (l/h) WI 514,9 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 477,0 Jak powyżej, jednak z zainstalowanym na zasilaniu separatorem w celu bezustannego oddzielania powietrza. bez pompy EA 255,0 z pompą Grundfos PWM Signal ,0 z pompą Wilo Stratos-Para 25/ V Signal WI 547,7 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 509,0 *dostępne do sierpnia 2015 r. Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 67

8 System solarny rozdzielający L XL XXL System solarny rozdzielający, dla powierzchni kolektorów do 12 m 2 Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; kompaktowy wymiennik ciepła; dwa zawory kulowe z zaworem zwrotnym; zintegrowane w uchwycie zaworu kulowego termometry kontaktowe ( C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zestaw podłączeniowy dla naczynia wyrównawczego ze złączką MAG, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą. System szybkiego odpowietrzenia; do montażu ściennego; 2-częściowa izolacja EPP, podłączenie śrubowe dla obiegu wtórnego (w zależności od wyboru 1 GZ lub 1 GW). Dane techniczne Powierzchnia kolektora do 12 m² Typ grupy oddzielającej GF GF GF 85 Wymiennik ciepła, liczba płytek Max. moc (obieg pierwotny 60 C / 40 C, 3,0 kw 5 kw 7 kw obieg wtórny 20 C / 50 C) Max. ciśnienie 6 bar Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wymiary (z izolacją) ok. wys. 465 mm x 320 mm x 250 mm Materiał izolacji EPP Odstęp osi Górne podłączenie Dolne podłączenie Przyłącze dla naczynia wyrównawczego 125 mm 3/4" GW 1" GW 3/4" GZ Polecane regulatory Energy Pro, Maximal Pro. Diagram przepływu Diagram przepływu i straty ciśnienia strona pierwotna dla systemu solarnego rozdzielającego Diagram przepływu i straty ciśnienia strona wtórna dla systemu solarnego rozdzielającego (wymiennik ciepła) wymiennik 16 płyt wymiennik 20 płyt wymiennik 26 płyt strata ciśnienia (bar) strata ciśnienia (bar) wymiennik 16 płyt wymiennik 20 płyt wymiennik 26 płyt przepływ (l/h) przepływ (l/h) 68

9 System solarny rozdzielający L XL XXL Wariant wykonania Nr kat. Cena Euro bez pompy EA 647,0 z pompą Grundfos PWM Signal GF ,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,5 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 bez pompy EA 667,0 z pompą Grundfos PWM Signal GF ,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,1 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 bez pompy EA 726,0 z pompą Grundfos PWM Signal GF ,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 69

10 Grupa na M/L L XL XXL Stacja solarna SolaVentec II z zaworami i termiczną pętlą tłumiącą dla kolektorów o powierzchni do 50 m 2 100% wykluczenie cyrkulacji grawitacyjnej. Zintegrowany separator powietrza. Różne możliwości podłączenia naczynia wzbiorczego. Składa się z: pompy obiegowej (DN 25, EL 180 mm), zaworu regulacyjnego i siłownika termicznego ze wskazaniem położenia; zintegrowanego separatora powietrza, dwóch termometrów kontaktowych; grupy bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometru (0-10 bar), dwóch zaworów kulowych napełniająco-spustowych łącznie z końcówkami na wąż i korkami, rotametru (z dwoma skalami: dla wody i glikolu) z regulacją objętości strumienia, zaworu odcinającego do pompy z możliwością podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, 2-częściowej izolacji EPP (specjalna konstrukcja do montażu ściennego wraz z wkrętami). Wskazówka: Przy zastosowaniu SolaVentec II w połączeniu z kolektorami rurowymi, należy nastawić na automatyce solarnej funkcję kolektora rurowego (dodatkowo czas pracy 4 minuty). Dane techniczne Powierzchnia kolektorów Pompa do 26 m 2, z rotametrem 1-13 l/min do 50 m 2, z rotametrem 8-30 l/min patrz nr artykułu Temperatura pracy do 160 C (przestrzegać maksymalnie dopuszczalnej temperatury pracy pompy) Zawór bezpieczeństwa 6 bar Zakres wskazań termometru C Zakres wskazań manometru 0 10 bar Rotametr woda: 1,0 13,0 l/min woda: 8,0 30,0 l/min Materiały uszczelniające PTFE (teflon), pozbawiona azbestu uszczelka, EPDM, silikon Elementy konstrukcyjne stali, mosiądzu, szkła, izolacji z polipropylenu Przyłącze górne gwint wewnętrzny 3/4" Przyłącze dolne gwint wewnętrzny 3/4" Przyłącze naczynia przeponowego gwint wewnętrzny 3/4" Rozstaw osi u góry: 100 mm; u dołu 118 mm Wymiary ok. wys. 520 mm x szer. 250 mm x gł. 180 mm Wykres przepływu Wykres przepływu i straty ciśnienia grupy solarnej SolaVentec II Rotametr 1-13 l/min lub 0,8-10,3 l/min spadek ciśnienia (bar) Rotametr 8-30 l/min lub 6,9-25,8 l/min Przepływ (l/godz.) * Opory przepływu przy zastosowaniu glikolu (propylenowy 40%) 70

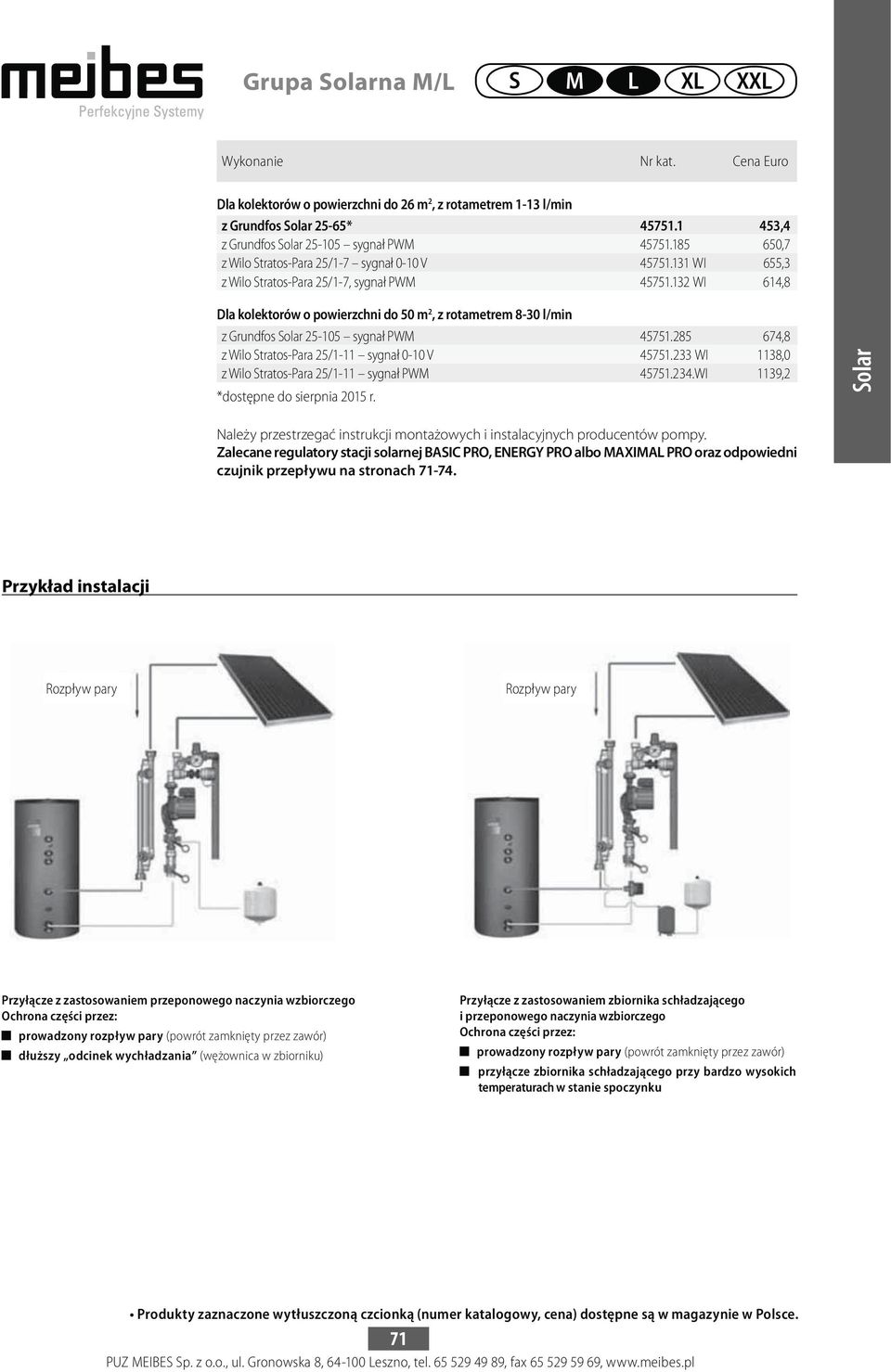

11 Grupa na M/L L XL XXL Wykonanie Nr kat. Cena Euro 2 z Grundfos sygnał PWM ,7 z Wilo Stratos-Para 25/1-7 sygnał 0-10 V WI 655,3 z Wilo Stratos-Para 25/1-7, sygnał PWM WI 614,8 2 z Grundfos sygnał PWM ,8 z Wilo Stratos-Para 25/1-11 sygnał 0-10 V WI 1138,0 z Wilo Stratos-Para 25/1-11 sygnał PWM WI 1139,2 *dostępne do sierpnia 2015 r. Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. Zalecane regulatory stacji solarnej BASIC PRO, ENERGY PRO albo MAXIMAL PRO oraz odpowiedni czujnik przepływu na stronach Przykład instalacji Rozpływ pary Rozpływ pary (powrót zamknięty przez zawór) (wężownica w zbiorniku) (powrót zamknięty przez zawór) 71

12 Grupa solarna L XL XXL Stacja solarna XL Stacja solarna wymiennika ciepła, dla powierzchni kolektorów do 40 m 2 Komplet z dwiema pompami obiegowymi (EL 130 mm), z 2-metrowym kablem podłączeniowym; dwa ograniczniki objętości przepływu, lutowany płytowy wymiennik ciepła ze stali szlachetnej, dwa zawory odpowietrzające; cztery zawory kulowe odcinające; cztery zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż; zawór bezpieczeństwa dla strony pierwotnej i wtórnej, wszystko zamontowane na płycie głównej i sprawdzone ciśnieniowo; połączenia z rury falistej ze stali nierdzewnej z izolacją, obudowa izolacyjna EPP. Dane techniczne Powierzchnia kolektora do 30 m², nr art /13 Powierzchnia kolektora do 40 m², nr art /15 Przyłącze 1 GW Pompa patrz nr art. Rozstaw osi 65 mm Elementy konstrukcyjne stal, mosiądz, izolacja EPP, {I = 0,04 W / (m*k)}, szkło Materiały uszczelniające PTFE (teflon), uszczelnienie włókiennicze, bez zawartości azbestu, EPDM Wymiary wys. 730 (1135) mm x 500 (570) mm x 350 mm Ilość płyt wymiennika 30 Temperatura zastosowania do 110 C, krótkotrwała 120 C (Należy mieć na uwadze max. dop. temp. pompy) Przyłącze dla naczynia wyrównawczego 3/4" GZ Rotametr Polecany regulator Maximal Pro l/min / l/min /15 Diagramy przepływu Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XL, strona pierwotna rotametr 1-13 l/min strata ciśnienia (bar) rotametr 8-30 l/min przepływ (l/h) 72

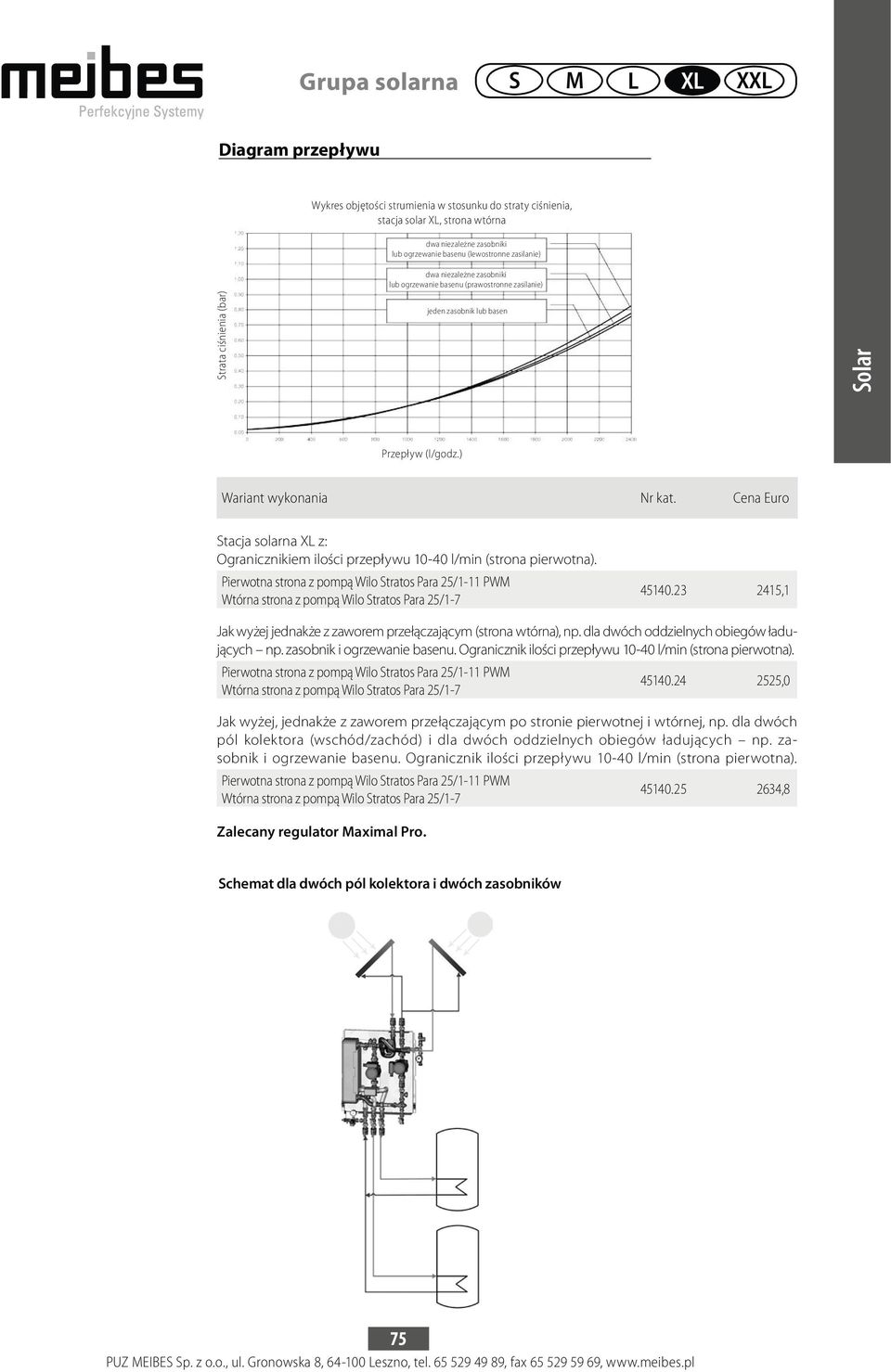

13 Grupa solarna L XL XXL Diagramy przepływu Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XL, strona wtórna rotametr 1-13 l/min strata ciśnienia (bar) rotametr 8-30 l/min przepływ (l/h) Wariant wykonania Nr kat. Cena Euro 2 strona pierwotna, z pompą Grundfos UPM3 Hybrid strona wtórna, z pompą Grundfos UPM3 Hybrid strona pierwotna, z pompą Wilo Stratos Para 15/ V Signal strona wtórna, z pompą Wilo Yonos Para 15/ , ,4 2 strona pierwotna, z pompą Grunfos PM strona wtórna, z pompą Grundfos UPM3 Hybrid strona pierwotna, z pompą Wilo Stratos Para 15/1-11,5 PWM-Signal strona wtórna, z pompą Wilo Yonos Para 15/ , ,0 73

14 Grupa solarna L XL XXL XL specjalny wariant, dla dwóch pól kolektora i dwóch zasobników Wykonanie jak stacja solarna XL, średnica podłączeń DN 25, bez wtórnego ogranicznika ilości przepływu, z zaworem przełączającym (strona pierwotna), obudowa metalowa. Np. dla dwóch pól kolektora (wschód/zachód). Dane techniczne Typ Powierzchnia kolektorów do 40 qm ok. 40 qm ok. 40 qm Pompa pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 Temperatura pracy do 110 C do 110 C do 110 C Zawór bezpieczeństwa Skala manometru strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar Ilość płyt wymiennika Rotametr l/min l/min l/min Uszczelnienie Materiał PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT Króćce górne 1 GW 1 GW 1 GW Króćce dolne 1 GW 1 GW 1 GW Przyłączenie boczne 2. kolektora Przyłączenie naczynia przeponowego przelot: 1 GW, odejście: 1 GZ strona pierwotna i wtórna: 3/4 GZ strona pierwotna i wtórna: 3/4 GZ PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT przelot: 1 GW, odejście: 1 GZ strona pierwotna i wtórna: 3/4 GZ Rozstaw góra: 70 mm góra: 70 mm, góra: 70 mm, (strona pierwotna, 1 kolektor), dół: 65 mm dół: 65 mm dół: 65 mm Wymiary z obudową ok. H 930 x B 600 x T 210 mm ok. H 955 x B 600 x T 210 mm ok. H 930 x B 600 x T 210 mm Diagram przepływu Wykres objętości strumienia w stosunku do straty ciśnienia, stacja solar XL, strona pierwotna dwa niezależne pola kolektorów (boczne podłączenie) dwa niezależne pola kolektorów (górne podłączenie) Strata ciśnienia (bar) jedno pole kolektora Przepływ (l/godz.) 74

15 Grupa solarna L XL XXL Diagram przepływu Wykres objętości strumienia w stosunku do straty ciśnienia, stacja solar XL, strona wtórna dwa niezależne zasobniki lub ogrzewanie basenu (lewostronne zasilanie) dwa niezależne zasobniki lub ogrzewanie basenu (prawostronne zasilanie) Strata ciśnienia (bar) jeden zasobnik lub basen Przepływ (l/godz.) Wariant wykonania Nr kat. Cena Euro Stacja solarna XL z: Ogranicznikiem ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM Wtórna strona z pompą Wilo Stratos Para 25/ ,1 Jak wyżej jednakże z zaworem przełączającym (strona wtórna), np. dla dwóch oddzielnych obiegów ładujących np. zasobnik i ogrzewanie basenu. Ogranicznik ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM Wtórna strona z pompą Wilo Stratos Para 25/ ,0 Jak wyżej, jednakże z zaworem przełączającym po stronie pierwotnej i wtórnej, np. dla dwóch pól kolektora (wschód/zachód) i dla dwóch oddzielnych obiegów ładujących np. zasobnik i ogrzewanie basenu. Ogranicznik ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM ,8 Wtórna strona z pompą Wilo Stratos Para 25/1-7 Zalecany regulator Maximal Pro. Schemat dla dwóch pól kolektora i dwóch zasobników 75

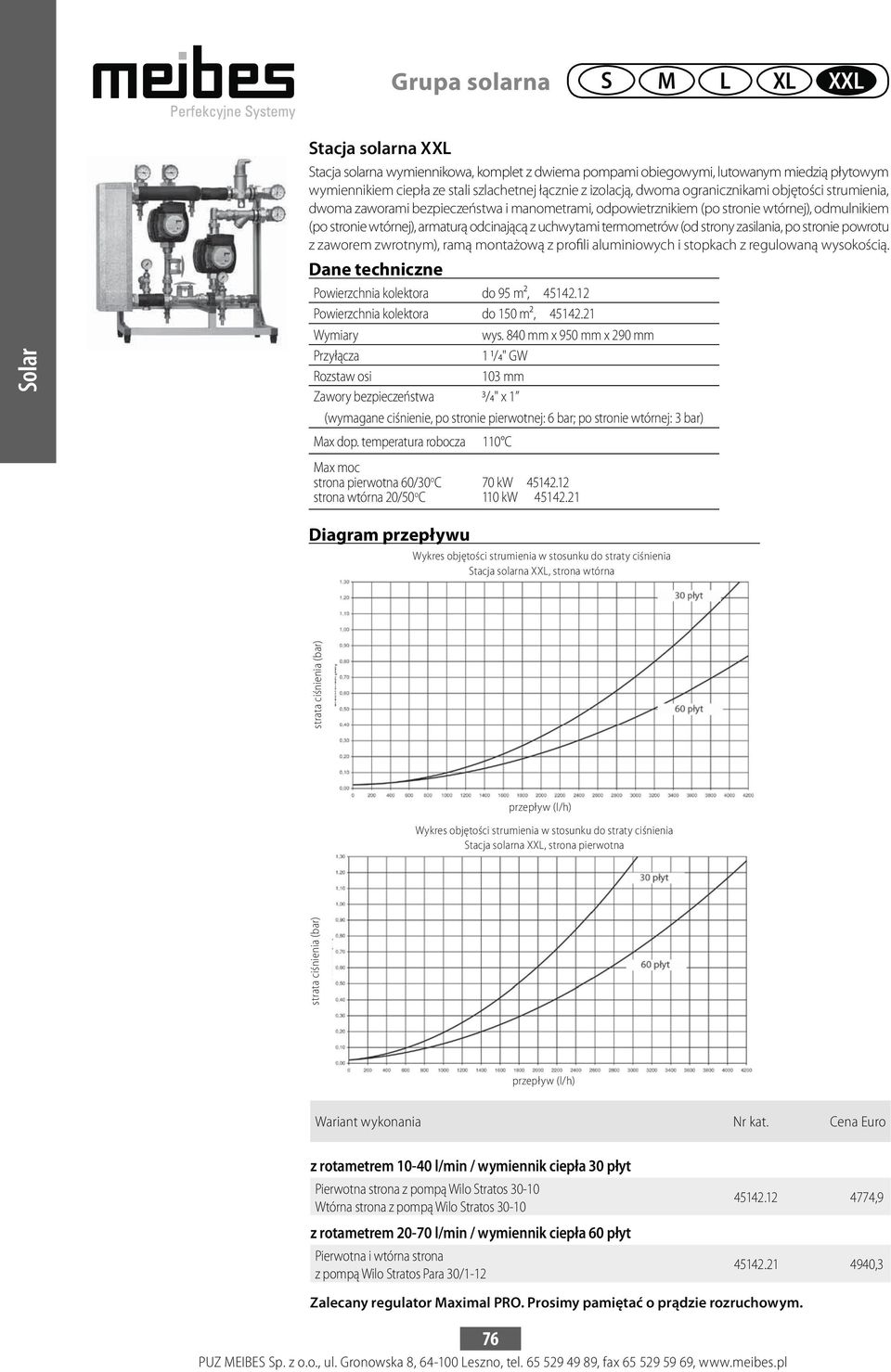

16 Grupa solarna L XL XXL Stacja solarna XXL Stacja solarna wymiennikowa, komplet z dwiema pompami obiegowymi, lutowanym miedzią płytowym wymiennikiem ciepła ze stali szlachetnej łącznie z izolacją, dwoma ogranicznikami objętości strumienia, dwoma zaworami bezpieczeństwa i manometrami, odpowietrznikiem (po stronie wtórnej), odmulnikiem (po stronie wtórnej), armaturą odcinającą z uchwytami termometrów (od strony zasilania, po stronie powrotu z zaworem zwrotnym), ramą montażową z profili aluminiowych i stopkach z regulowaną wysokością. Dane techniczne Powierzchnia kolektora do 95 m², Powierzchnia kolektora do 150 m², Wymiary wys. 840 mm x 950 mm x 290 mm Przyłącza 1 1/4" GW Rozstaw osi 103 mm Zawory bezpieczeństwa 3/4" x 1 (wymagane ciśnienie, po stronie pierwotnej: 6 bar; po stronie wtórnej: 3 bar) Max dop. temperatura robocza 110 C Max moc strona pierwotna 60/30 o C strona wtórna 20/50 o C 70 kw kw Diagram przepływu Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XXL, strona wtórna Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XXL, strona pierwotna strata ciśnienia (bar) strata ciśnienia (bar) przepływ (l/h) przepływ (l/h) Wariant wykonania Nr kat. Cena Euro Pierwotna strona z pompą Wilo Stratos Wtórna strona z pompą Wilo Stratos Pierwotna i wtórna strona z pompą Wilo Stratos Para 30/1-12 Zalecany regulator Maximal PRO. Prosimy pamiętać o prądzie rozruchowym , ,3

17 Automatyka systemu solarnego BASIC PRO Regulator solarny BASIC PRO to uniwersalny regulator dla instalacji solarnych z jednym polem kolektorów i jednym zasobnikiem. Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000 analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji, PWM lub 0-10V sygnał ,0 77

18 Automatyka systemu solarnego ENERGY PRO Jak regulator solarny BASIC PRO, ale z pełną grafiką, podświetlany wyświetlacz. 4 wejścia do czujnika PT1000, 2 wyjścia cyfrowe, funkcja pomiaru przepływu, czytnik kart SD, port USB, 20 schematów hydraulicznych, 2 pola kolektora / 1 zasobnik lub 1 pole kolektora / 2 zasobniki, solarne wsparcie ogrzewania, dostęp zdalny, termostat i funkcja porównania temperatury, priorytet ładowania zasobnika, funkcja wakacyjna, funkcja anty-legionella, dostarczany z dwoma uniwersalnymi czujnikami temperatury PT 1000 i oprogramowaniem sterowania pompą w układach rozdzielczych i basenie. Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji, PWM lub 0-10V sygnał ,0 78

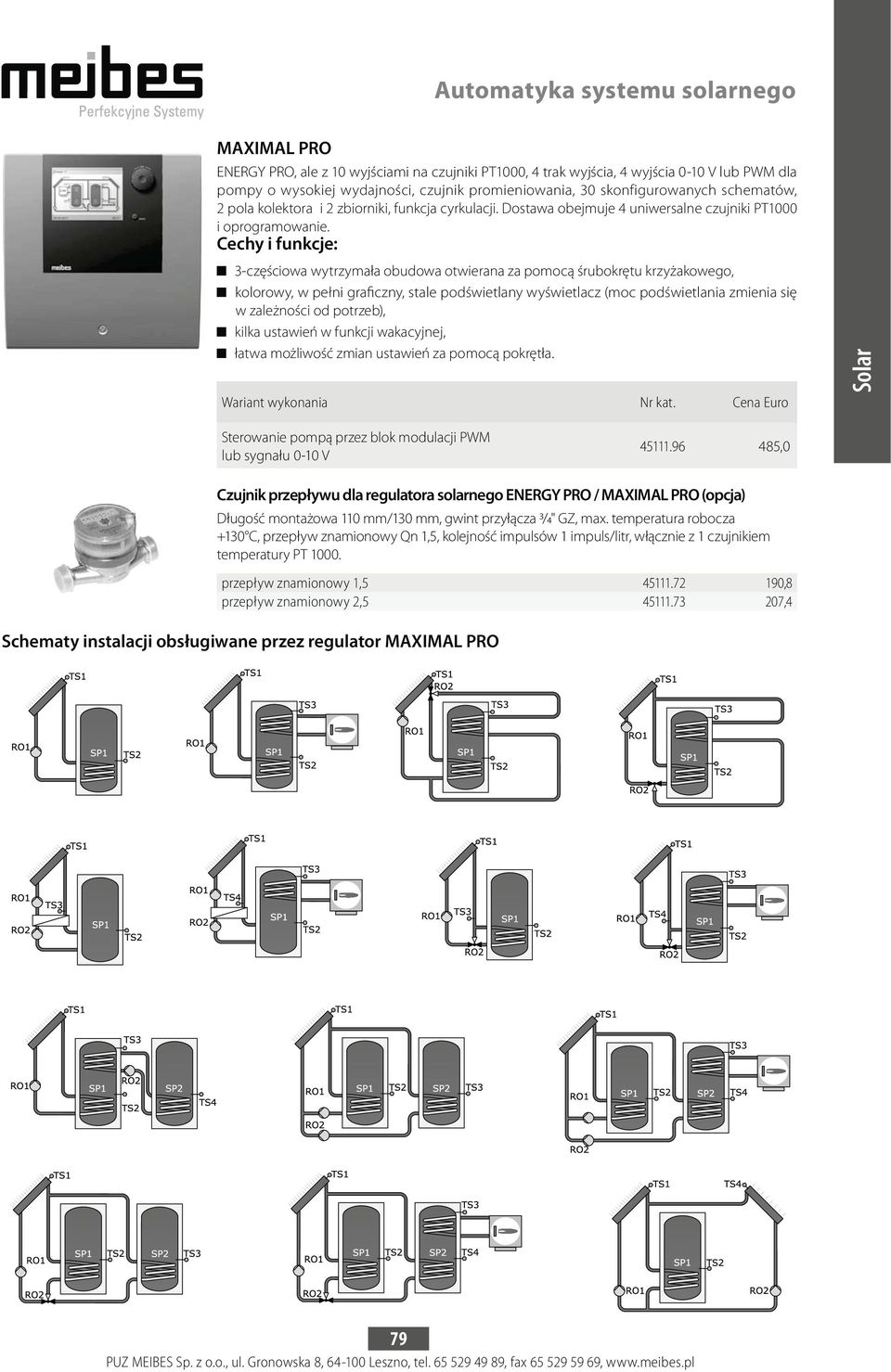

19 Automatyka systemu solarnego MAXIMAL PRO ENERGY PRO, ale z 10 wyjściami na czujniki PT1000, 4 trak wyjścia, 4 wyjścia 0-10 V lub PWM dla pompy o wysokiej wydajności, czujnik promieniowania, 30 skonfigurowanych schematów, 2 pola kolektora i 2 zbiorniki, funkcja cyrkulacji. Dostawa obejmuje 4 uniwersalne czujniki PT1000 i oprogramowanie. Cechy i funkcje: 3-częściowa wytrzymała obudowa otwierana za pomocą śrubokrętu krzyżakowego, kolorowy, w pełni graficzny, stale podświetlany wyświetlacz (moc podświetlania zmienia się w zależności od potrzeb), kilka ustawień w funkcji wakacyjnej, łatwa możliwość zmian ustawień za pomocą pokrętła. Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji PWM lub sygnału 0-10 V ,0 Czujnik przepływu dla regulatora solarnego ENERGY PRO / MAXIMAL PRO (opcja) Długość montażowa 110 mm/130 mm, gwint przyłącza 3/4" GZ, max. temperatura robocza +130 C, przepływ znamionowy Qn 1,5, kolejność impulsów 1 impuls/litr, włącznie z 1 czujnikiem temperatury PT przepływ znamionowy 1, ,8 przepływ znamionowy 2, ,4 Schematy instalacji obsługiwane przez regulator MAXIMAL PRO 79

20 Schematy instalacji obsługiwane przez regulator MAXIMAL PRO 80

21 Orurowanie rura ze stali nierdzewnej Produkt: rura ze stali nierdzewnej od DN 12 do DN 40 dla temperatury pracy od -20 C do +175 C ciśnienie pracy do 10 bar zaizolowana lub bez izolacji o standardowych długościach lub na życzenie inne długości z wieloma wariantami połączeń Zalety: umożliwia szybkie, elastyczne połączenia eliminuje naprężenia i szumy w instalacji dowolnej długości odcinki montowane na budowie dopuszczenie UDT, TÜV i DVGW PZH 81
