1 WYMIENNIKI PŁYTOWE ZESTAWY POMPOWE WYMIENNIKI PŁYTOWE LUTOWANE ZESTAWY WYMIENNIKOWE zestawy pompowe i podzespoły

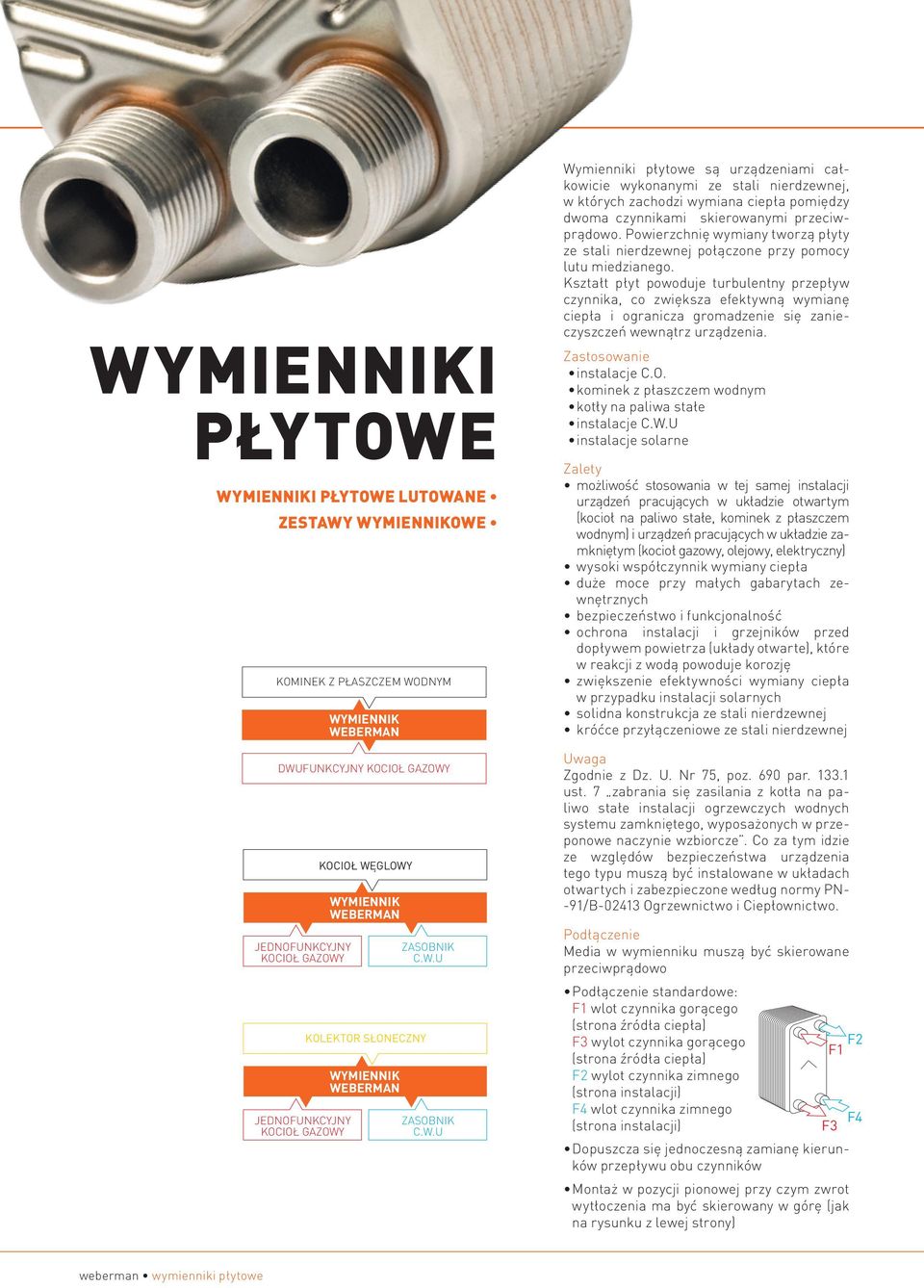

2 WYMIENNIKI PŁYTOWE WYMIENNIKI PŁYTOWE LUTOWANE ZESTAWY WYMIENNIKOWE Kominek z płaszczem wodnym WYMIENNIK WEBERMAN DWUFUNKCYJNY KOCIOŁ GAZOWY JEDNOFUNKCYJNY KOCIOŁ GAZOWY JEDNOFUNKCYJNY KOCIOŁ GAZOWY KOCIOŁ WĘGLOWY WYMIENNIK WEBERMAN KOLEKTOR SŁONECZNY WYMIENNIK WEBERMAN ZASOBNIK C.W.U ZASOBNIK C.W.U Wymienniki płytowe są urządzeniami całkowicie wykonanymi ze stali nierdzewnej, w których zachodzi wymiana ciepła pomiędzy dwoma czynnikami skierowanymi przeciwprądowo. Powierzchnię wymiany tworzą płyty ze stali nierdzewnej połączone przy pomocy lutu miedzianego. Kształt płyt powoduje turbulentny przepływ czynnika, co zwiększa efektywną wymianę ciepła i ogranicza gromadzenie się zanieczyszczeń wewnątrz urządzenia. Zastosowanie instalacje c.o. kominek z płaszczem wodnym kotły na paliwa stałe instalacje c.w.u instalacje solarne Zalety możliwość stosowania w tej samej instalacji urządzeń pracujących w układzie otwartym (kocioł na paliwo stałe, kominek z płaszczem wodnym) i urządzeń pracujących w układzie zamkniętym (kocioł gazowy, olejowy, elektryczny) wysoki współczynnik wymiany ciepła duże moce przy małych gabarytach zewnętrznych bezpieczeństwo i funkcjonalność ochrona instalacji i grzejników przed dopływem powietrza (układy otwarte), które w reakcji z wodą powoduje korozję zwiększenie efektywności wymiany ciepła w przy pad ku instalacji solarnych solidna konstrukcja ze stali nierdzewnej króćce przyłączeniowe ze stali nierdzewnej Uwaga Zgodnie z Dz. U. Nr 75, poz. 690 par ust. 7 zabrania się zasilania z kotła na paliwo stałe instalacji ogrzewczych wodnych systemu zamkniętego, wyposażonych w przeponowe naczynie wzbiorcze. Co za tym idzie ze względów bezpieczeństwa urządzenia tego typu muszą być instalowane w układach otwartych i zabezpieczone według normy PN- -91/B Ogrzewnictwo i Ciepłownictwo. Podłączenie Media w wymienniku muszą być skierowane przeciwprądowo Podłączenie standardowe: F1 wlot czynnika gorącego (strona źródła ciepła) F3 wylot czynnika gorącego F1 F2 (strona źródła ciepła) F2 wylot czynnika zimnego (strona instalacji) F4 wlot czynnika zimnego (strona instalacji) F3 F4 Dopuszcza się jednoczesną zamianę kierunków przepływu obu czynników Montaż w pozycji pionowej przy czym zwrot wytłoczenia ma być skierowany w górę (jak na rysunku z lewej strony) weberman wymienniki płytowe

Powierzchnię wymiany tworzą płyty ze stali nierdzewnej połączone przy pomocy lutu miedzianego.

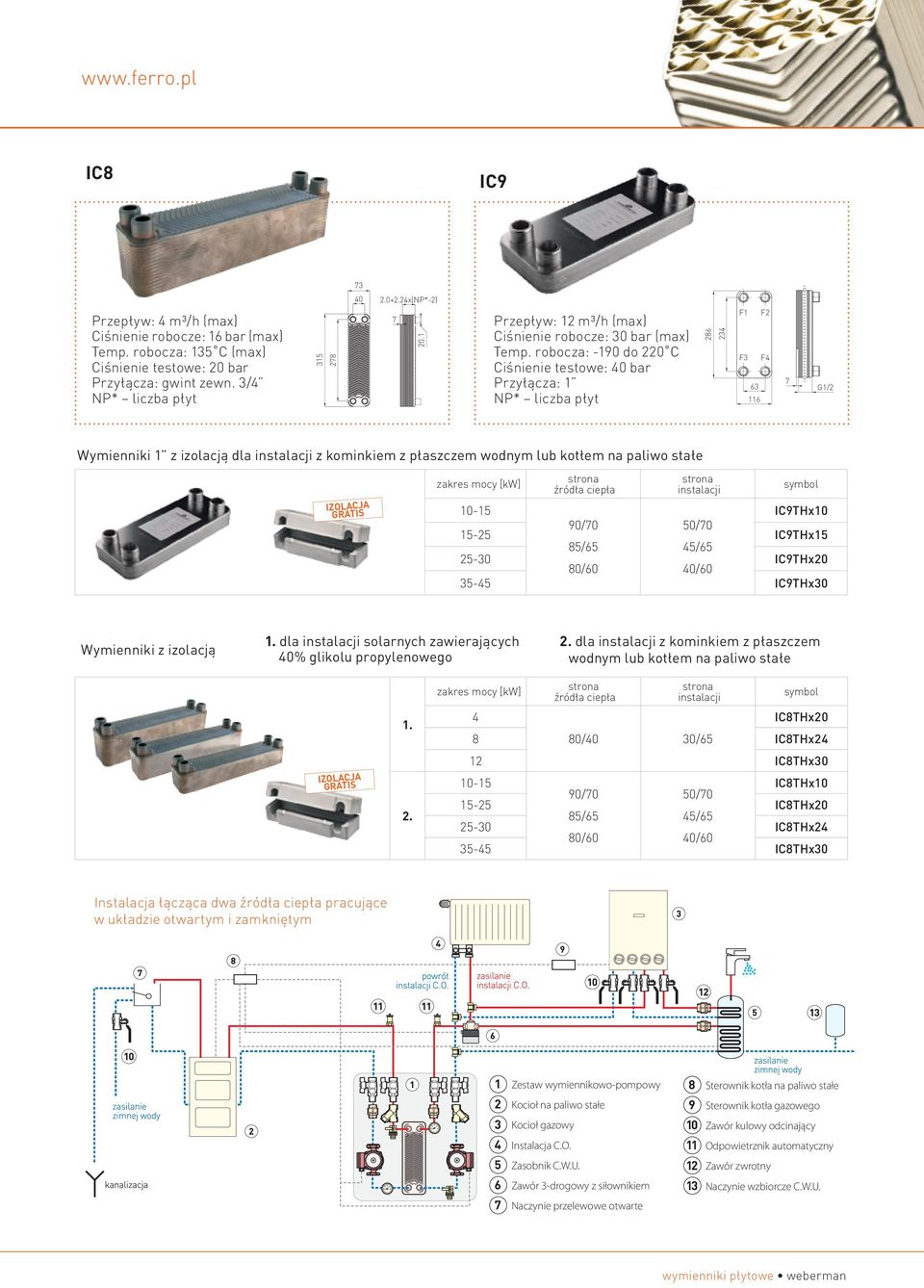

3 IC8 IC9 73 Przepływ: 4 m³/h (max) Ciśnienie robocze: 16 bar (max) Temp. robocza: 135 C (max) Ciśnienie testowe: 20 bar Przyłącza: gwint zewn. 3/4 NP* liczba płyt x(NP*-2) Przepływ: 12 m³/h (max) Ciśnienie robocze: 30 bar (max) Temp. robocza: -190 do 220 C Ciśnienie testowe: 40 bar Przyłącza: 1 NP* liczba płyt F1 F2 F3 F G1/2 Wymienniki 1 z izolacją dla instalacji z kominkiem z płaszczem wodnym lub kotłem na paliwo stałe IZOLACJA GRATIS zakres mocy [kw] strona źródła ciepła strona instalacji IC9THx /70 50/70 IC9THx /65 80/60 45/65 40/60 IC9THx IC9THx30 Wymienniki z izolacją 1. dla instalacji solarnych zawierających 40% glikolu propylenowego 2. dla instalacji z kominkiem z płaszczem wodnym lub kotłem na paliwo stałe IZOLACJA GRATIS zakres mocy [kw] strona źródła ciepła strona instalacji 4 IC8THx /40 30/65 IC8THx24 12 IC8THx IC8THx10 90/70 50/ IC8THx20 85/65 45/ IC8THx24 80/60 40/ IC8THx30 Instalacja łącząca dwa źródła ciepła pracujące w układzie otwartym i zamkniętym 1 Zestaw wymiennikowo-pompowy 2 Kocioł na paliwo stałe 3 Kocioł gazowy 4 Instalacja C.O. 5 Zasobnik C.W.U. 6 Zawór 3-drogowy z siłownikiem 7 Naczynie przelewowe otwarte 8 Sterownik kotła na paliwo stałe 9 Sterownik kotła gazowego 10 Zawór kulowy odcinający 11 Odpowietrznik automatyczny 12 Zawór zwrotny 13 Naczynie wzbiorcze C.W.U. wymienniki płytowe weberman

robocza: -190 do 220 C Ciśnienie testowe: 40 bar Przyłącza: 1 NP* liczba płyt 286 234 F1 F2 F3 F4 63 116 7 G1/2 Wymienniki 1 z izolacją dla instalacji z kominkiem z płaszczem wodnym lub kotłem na

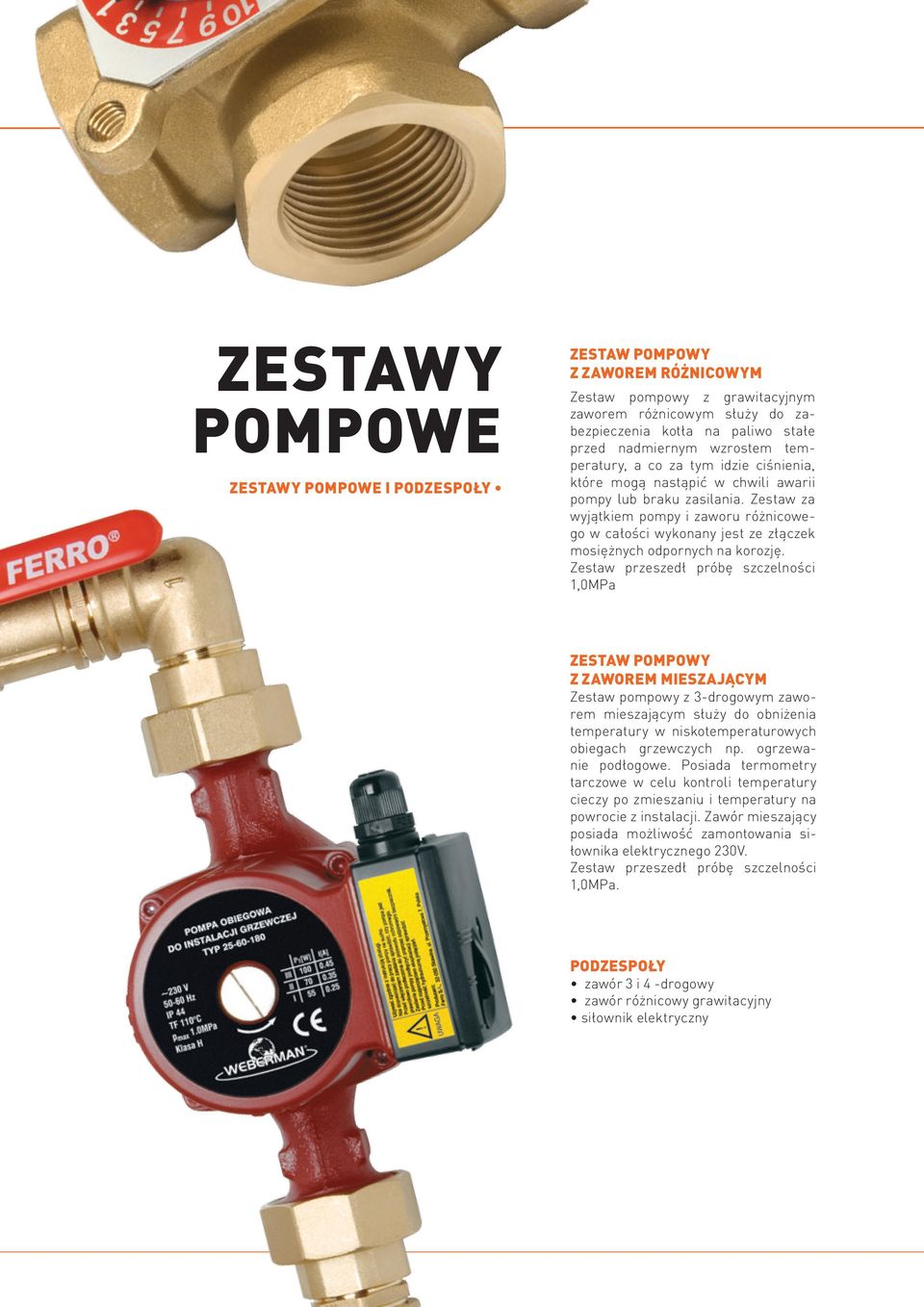

4 ZESTAWY POMPOWE zestawy pompowe i podzespoły ZESTAW POMPOWY Z ZAWOREM RÓŻNICOWYM Zestaw pompowy z grawitacyjnym zaworem różnicowym służy do zabezpieczenia kotła na paliwo stałe przed nadmiernym wzrostem temperatury, a co za tym idzie ciśnienia, które mogą nastąpić w chwili awarii pompy lub braku zasilania. Zestaw za wyjątkiem pompy i zaworu różnicowego w całości wykonany jest ze złączek mosiężnych odpornych na korozję. Zestaw przeszedł próbę szczelności 1,0MPa ZESTAW POMPOWY Z ZAWOREM MIESZAJĄCYM Zestaw pompowy z 3-drogowym zaworem mieszającym służy do obniżenia temperatury w niskotemperaturowych obiegach grzewczych np. ogrzewanie podłogowe. Posiada termometry tarczowe w celu kontroli temperatury cieczy po zmieszaniu i temperatury na powrocie z instalacji. Zawór mieszający posiada możliwość zamontowania siłownika elektrycznego 230V. Zestaw przeszedł próbę szczelności 1,0MPa. PODZESPOŁY zawór 3 i 4 -drogowy zawór różnicowy grawitacyjny siłownik elektryczny

Zestaw za wyjątkiem pompy i zaworu różnicowego w całości wykonany jest ze złączek mosiężnych odpornych na korozję.

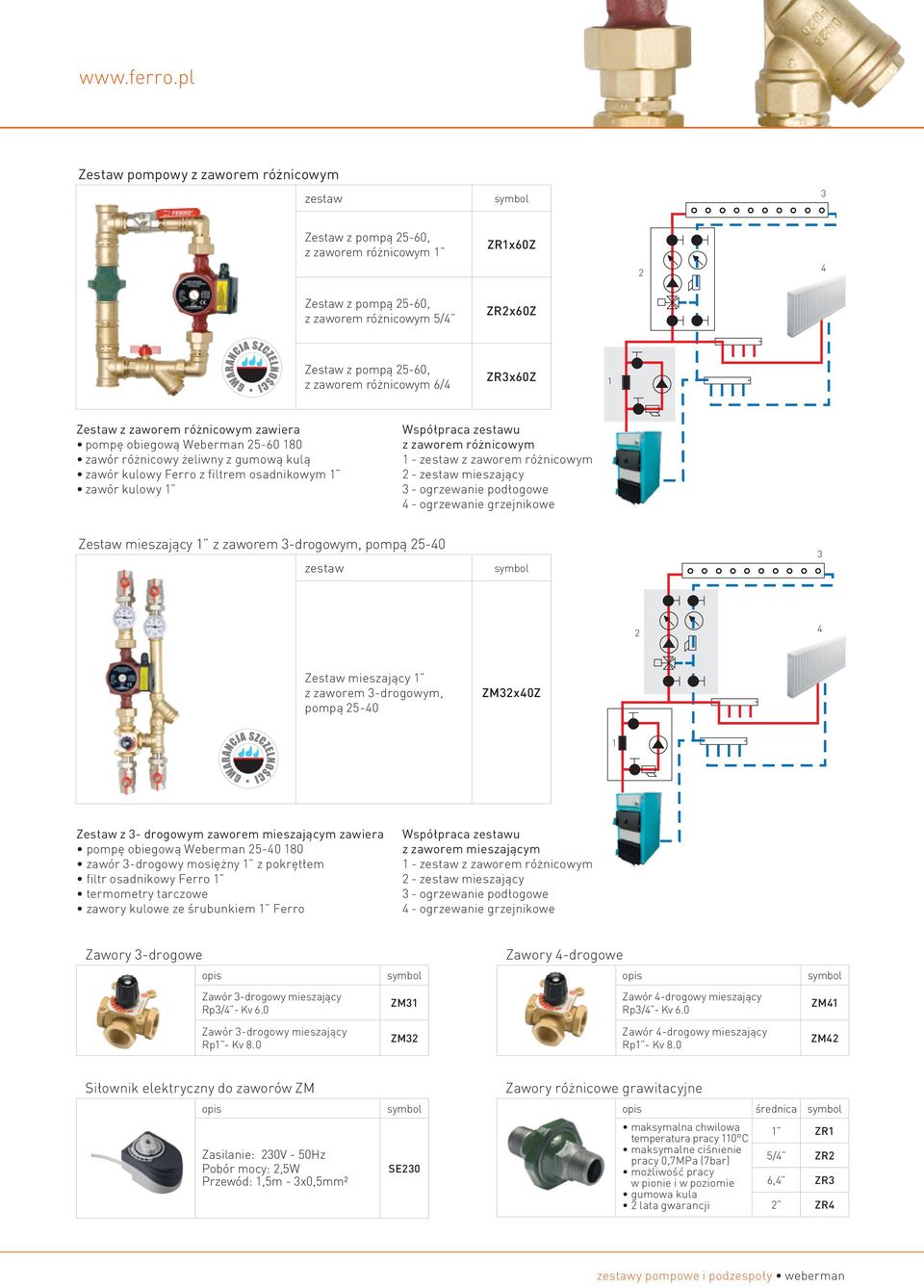

5 Zestaw pompowy z zaworem różnicowym zestaw 3 Zestaw z pompą 25-60, z zaworem różnicowym 1 ZR1x60Z 2 4 Zestaw z pompą 25-60, z zaworem różnicowym 5/4 ZR2x60Z Zestaw z pompą 25-60, z zaworem różnicowym 6/4 ZR3x60Z 1 Zestaw z zaworem różnicowym zawiera pompę obiegową Weberman zawór różnicowy żeliwny z gumową kulą zawór kulowy Ferro z filtrem osadnikowym 1 zawór kulowy 1 Współpraca zestawu z zaworem różnicowym 1 - zestaw z zaworem różnicowym 2 - zestaw mieszający 3 - ogrzewanie podłogowe 4 - ogrzewanie grzejnikowe Zestaw mieszający 1 z zaworem 3-drogowym, pompą zestaw Zestaw mieszający 1 z zaworem 3-drogowym, pompą ZM32x40Z 1 Zestaw z 3- drogowym zaworem mieszającym zawiera pompę obiegową Weberman zawór 3-drogowy mosiężny 1 z pokrętłem filtr osadnikowy Ferro 1 termometry tarczowe zawory kulowe ze śrubunkiem 1 Ferro Współpraca zestawu z zaworem mieszającym 1 - zestaw z zaworem różnicowym 2 - zestaw mieszający 3 - ogrzewanie podłogowe 4 - ogrzewanie grzejnikowe Zawory 3-drogowe Zawory 4-drogowe opis opis Zawór 3-drogowy mieszający Rp3/4 - Kv 6.0 ZM31 Zawór 4-drogowy mieszający Rp3/4 - Kv 6.0 ZM41 Zawór 3-drogowy mieszający Rp1 - Kv 8.0 ZM32 Zawór 4-drogowy mieszający Rp1 - Kv 8.0 ZM42 Siłownik elektryczny do zaworów ZM opis Zasilanie: 230V - 50Hz Pobór mocy: 2,5W Przewód: 1,5m - 3x0,5mm² SE230 Zawory różnicowe grawitacyjne opis średnica maksymalna chwilowa temperatura pracy 110 C 1 ZR1 maksymalne ciśnienie pracy 0,7MPa (7bar) 5/4 ZR2 możliwość pracy w pionie i w poziomie 6,4 ZR3 gumowa kula 2 lata gwarancji 2 ZR4 zestawy pompowe i podzespoły weberman

różnicowym 6/4 ZR3x60Z 1 Zestaw z zaworem różnicowym zawiera pompę obiegową Weberman 25-60 180 zawór różnicowy żeliwny z gumową kulą zawór kulowy Ferro z filtrem osadnikowym 1 zawór kulowy 1

6 Grupa pompowa GZ 6/4 Grupa mieszajaca GZ 6/4 z 3-drogowym zaworem termostatycznym wyposażenie wyposażenie pompa Weberman zawór kulowy odcinający zawory kulowe z zabudowanymi w uchwytach termometrami zawór zwrotny po stronie powrotu przyłącza dolne: GZ 6/4 pod płaską uszczelkę przyłącza górne: GW 1 GP60 pompa Weberman termostatyczny zawór 3-dr mieszający zawory kulowe z zabudowanymi w uchwytach termometrami, zawór zwrotny po stronie powrotu przyłącza dolne: GZ 6/4 przyłącza górne: GW 1 GMPT60 Grupa mieszajaca GZ 6/4 z 3-drogowym zaworem mieszającym Kv10 Uchwyt montażowy do grup GP i GMP z kołkami rozporowymi wyposażenie pompa Weberman zawór 3-dr mieszający z wbudowanym by-passem przystosowany do montażu siłownika elektrycznego SE230, zawory kulowe z zabudowanymi w uchwytach termometrami zawór zwrotny po stronie powrotu przyłącza dolne: GZ 6/4 przyłącza górne: GW 1 GMP602 Zawór różnicy ciśnienia 2-6,5 mh 2 O do grup GMP opis Do montażu w grupach mieszających GMP Ciśnienie otwarcia 0,2-0,65 bar UCH-GP ZRC1 Sprzęgło hydrauliczne stalowe z izolacją i uchwytami, przyłącza GZ 6/4 Sprzęgło hydrauliczne z rozdzielaczem, z izolacją i uchwytami, przyłącza GZ 6/4, 3m 3 /h typ typ przepływ 3m 3 /h SHI30 2 obwody RSHI02 przepływ 4,5m 3 /h SHI45 3 obwody RSHI03 Rozdzielacz z izolacją i uchwytami montażowymi GW 6/4, 3m³/h Rozdzielacz z izolacją i uchwytami montażowymi GZ1, 3m³/h typ typ 2 obwody RSI02 3 obwody RSI03 4 obwody RSI04 2 obwody RSIM02 3 obwody RSIM03 4 obwody RSIM04 5 obwodów RSI05 6 obwodów RSI06 5 obwodów RSIM05 6 obwodów RSIM06 weberman zestawy pompowe i podzespoły

termometrami zawór zwrotny po stronie powrotu przyłącza dolne: GZ 6/4 pod płaską uszczelkę przyłącza górne: GW 1 GP60 pompa Weberman 25-60 180 termostatyczny zawór 3-dr mieszający zawory kulowe z

7 Schemat instalacji C.O. z zastosowaniem GP60, GMPT60, SHI30 oraz RSI02 Schemat instalacji C.O. oraz C.W.U. z zastosowaniem GP60, GMP602, SHI30 oraz RSI02 Schemat instalacji C.O. oraz C.W.U. z zastosowaniem GP60, GMPT60, GMP602 oraz RSHI02 1 Źródło ciepła 2 Sprzęgło hydrauliczne SHI30 3 Rozdzielacz RSI02 4 Grupa mieszająca termostatyczna GMPT60 5 Grupa mieszająca GP60 6 Ogrzewanie podłogowe 7 Instalacja C.O. 1 Źródło ciepła 2 Sprzęgło hydrauliczne SHI30 3 Rozdzielacz RSI03 4 Grupa mieszająca GP60 5 Grupa mieszająca GMP602 z siłownikiem SE230 6 Zasobnik na ciepłą wodę 7 Ogrzewanie podłogowe 8 Instalacja C.O. 1 Źródło ciepła 2 Sprzęgło - rozdzielacz RSHI03 3 Grupa mieszająca GP60 4 Grupa mieszająca termostatyczna GMPT60 5 Grupa mieszająca GMP602 6 Zasobnik na ciepłą wodę 7 Ogrzewanie podłogowe 8 Instalacja C.O. Grupa mieszająca GP60, GMPT60, GMP602 G G1 L [mm] H [mm] G G 1 GW 1 1/2 GZ GW 1 1/2 GZ H 180 x 1 1/2 1 GW 1 1/2 GZ GW 1 1/2 GZ G1 L G1 zestawy pompowe i podzespoły weberman

z zastosowaniem GP60, GMPT60, GMP602 oraz RSHI02 1 Źródło ciepła 2 Sprzęgło hydrauliczne SHI30 3 Rozdzielacz RSI02 4 Grupa mieszająca termostatyczna GMPT60 5 Grupa mieszająca GP60 6 Ogrzewanie

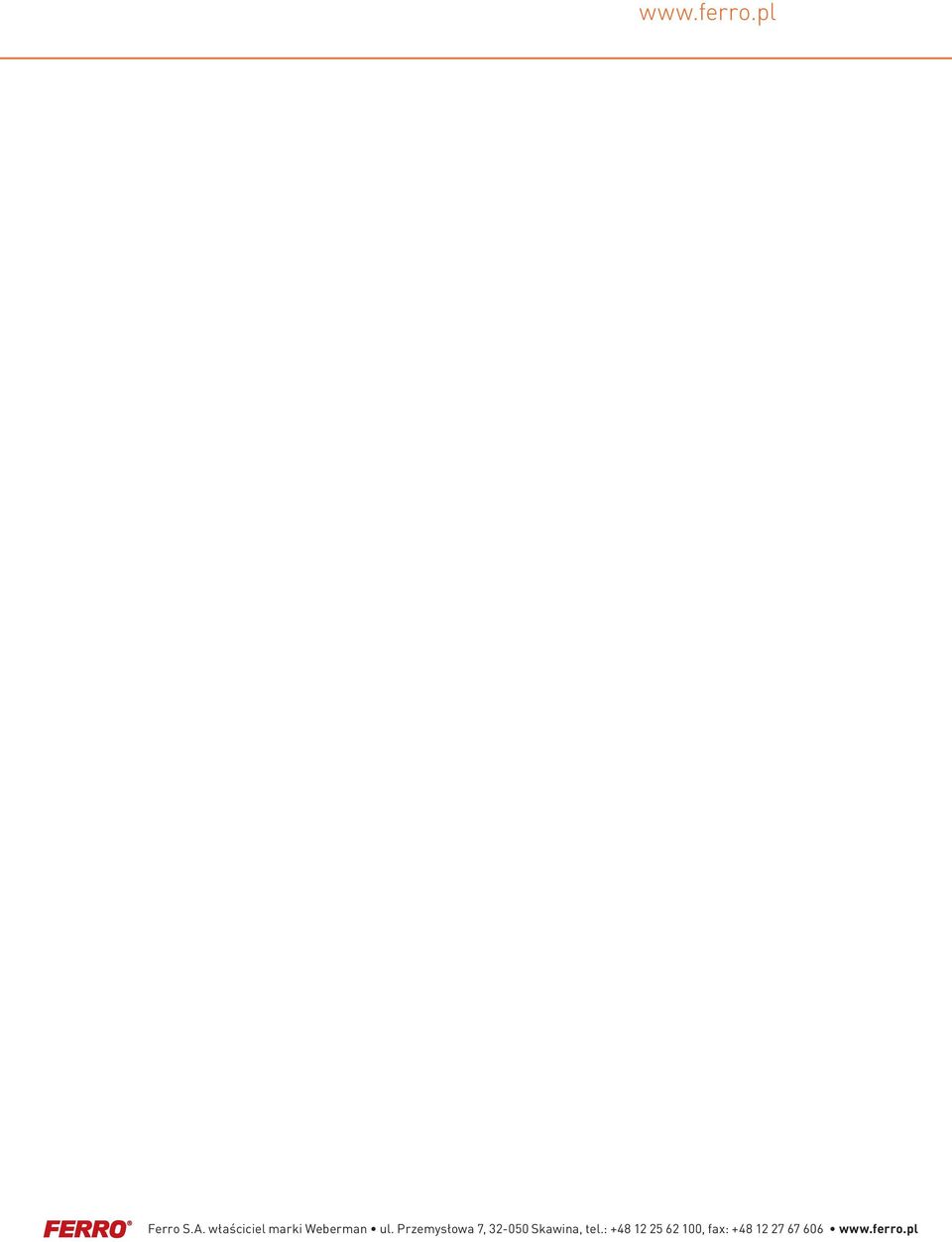

8 Ferro S.A. właściciel marki Weberman ul. Przemysłowa 7, Skawina, tel.: , fax:
