2 KOMPLEKSOWA OFERTA URZĄDZEŃ DO INSTALACJI GRZEWCZYCH DLA WSZYSTKICH RODZAJÓW BUDYNKÓW Klient jest dla nas najważniejszy. Wspieramy swoich klientów na każdym etapie inwestycji od projektu poprzez szkolenia techniczne i produktowe Posiadamy rozbudowany i profesjonalny serwis na terenie całego kraju, a nasi przedstawiciele pomogą dobrać efektywny system dla każdego rodzaju budynku. Instalacje wyposażenia kotłowni Logotermy i system odczytu zużycia mediów Armatura instalacji wewnętrznych Węzły cieplne Zawory regulacyjne Ballorex Budownictwo jednorodzinne Produkty do budynków jednorodzinnych znajdziesz w dziale: Armatura Meibes Solar Armatura instalacyjna Węzły cieplne Budownictwo wielorodzinne Produkty do budynków wielorodzinnych znajdziesz w dziale: Armatura Meibes Solar Armatura instalacyjna Logoterma Węzły cieplne Równoważenie i regulacja Budynki użyteczności publicznej i przemysłowe Produkty do budynków użyteczności publicznej Armatura Meibes Armatura instalacyjna Logoterma Węzły cieplne Równoważenie i regulacja

3 ARMATURA 5-66 Systemy zabudowy kotłowni do 70 kw 6 System zabudowy kotłowni do 100 kw 33 System zabudowy kotłowni do 2300 kw Kompensatory mieszkowe 62 Armatura 64 SOLAR Grupy solarne 68 Automatyka systemu solarnego 82 Orurowanie 86 Napełnianie i serwis 90 ARMATURA INSTALACYJNA Sety instalacyjne 94 Zawory powrotne 96 Zawory i głowice termostatyczne 98 Armatura podłączeniowa do grzejników kompaktowych 114 Złączki zaciskowe i gwintowane z uszczelnieniem 121 Zawory czerpalne 124 System listew osłonowych 131 Armatura przyłączeniowa do listew osłonowych 136 Rozdzielacze obwodów grzewczych 143 STACJE MIESZKANIOWE LogoAktiv 148 LogoFresh 155 Logoterma 163 Opomiarowanie systemu Logoterm 171 Wodomierze 179 Ciepłomierze 182 WĘZŁY CIEPLNE Węzły cieplne MINI do mocy 50 kw 190 Węzły cieplne BASIC o mocy kw 196 Węzły cieplne PROFI o mocy kw 204 Osprzęt do węzłów 211 RÓWNOWAŻENIE I REGULACJA Ballorex Venturi 221 Ballorex Vario 223 Ballorex Basic 224 Ballorex Dynamic 225 Ballorex Delta 228 Ballorex Thermo 232 Akcesoria 235

4 INNOWACYJNOŚĆ I PRZYJAZNY STOSUNEK DO KLIENTA JEST NASZĄ MISJĄ WYKONAWCY Wspieramy wykonawców podczas całego procesu budowy, od przygotowania ofert cenowych po montaż i uruchomienie produktów. Nasze usługi dla instalatorów: doradztwo i pomoc w przygotowaniu ofert cenowych, informacja o produktach i dokumentacje techniczne, wsparcie w uruchomieniu i przeglądach, 24-godzinna dostawa dla wybranych produktów, szybka dostępność części zamiennych oraz części serwisowych, wsparcie marketingowe, nowoczesne instrukcje montażu w postaci filmów instruktażowych, oprogramowania i aplikacje, szkolenia dla wykonawców. PROJEKTANT Ułatwiamy pracę projektantom, od których klienci już na wstępnym etapie projektowania oczekują informacji dotyczących efektywności energetycznej, kosztów budowy czy czasu jej trwania. Stworzyliśmy rozwiązania wspomagające projektanta we wszystkich fazach projektu: pomożemy Ci we wstępnym planowaniu a także zapewnimy doradztwo w sprawach związanych z efektywnością energetyczną opracowujemy plany logistyczne dostaw i utrzymujemy ścisły kontakt z wykonawcą prac nasz ogólnopolski zespół obsługi klienta oraz inżynierowie pomogą Ci we wszystkich kwestiach technicznych dotyczących instalacji grzewczej budynku oferujemy Ci narzędzia w postaci programów obliczeniowych wspomagających przygotowanie projektu INWESTORZY I DEWELOPERZY Ważne decyzje zapadają często na długo przed sporządzeniem planu budowy. Jesteśmy wsparciem dla inwestorów, deweloperów już na etapie wstępnej koncepcji budynku. Nasze know-how i wieloletnie doświadczenie na rynku międzynarodowym pozwala nam na kompetentne doradztwo w zakresie najefektywniejszych rozwiązań systemowych dla wszystkich rodzajów budynków. Nasze korzyści dla inwestorów i deweloperów: know-how i wieloletnie doświadczenie efektywność i oszczędność kosztów wsparcie na każdym etapie inwestycji rozbudowana oferta usług dodatkowych sieć serwisowa na terenie całego kraju

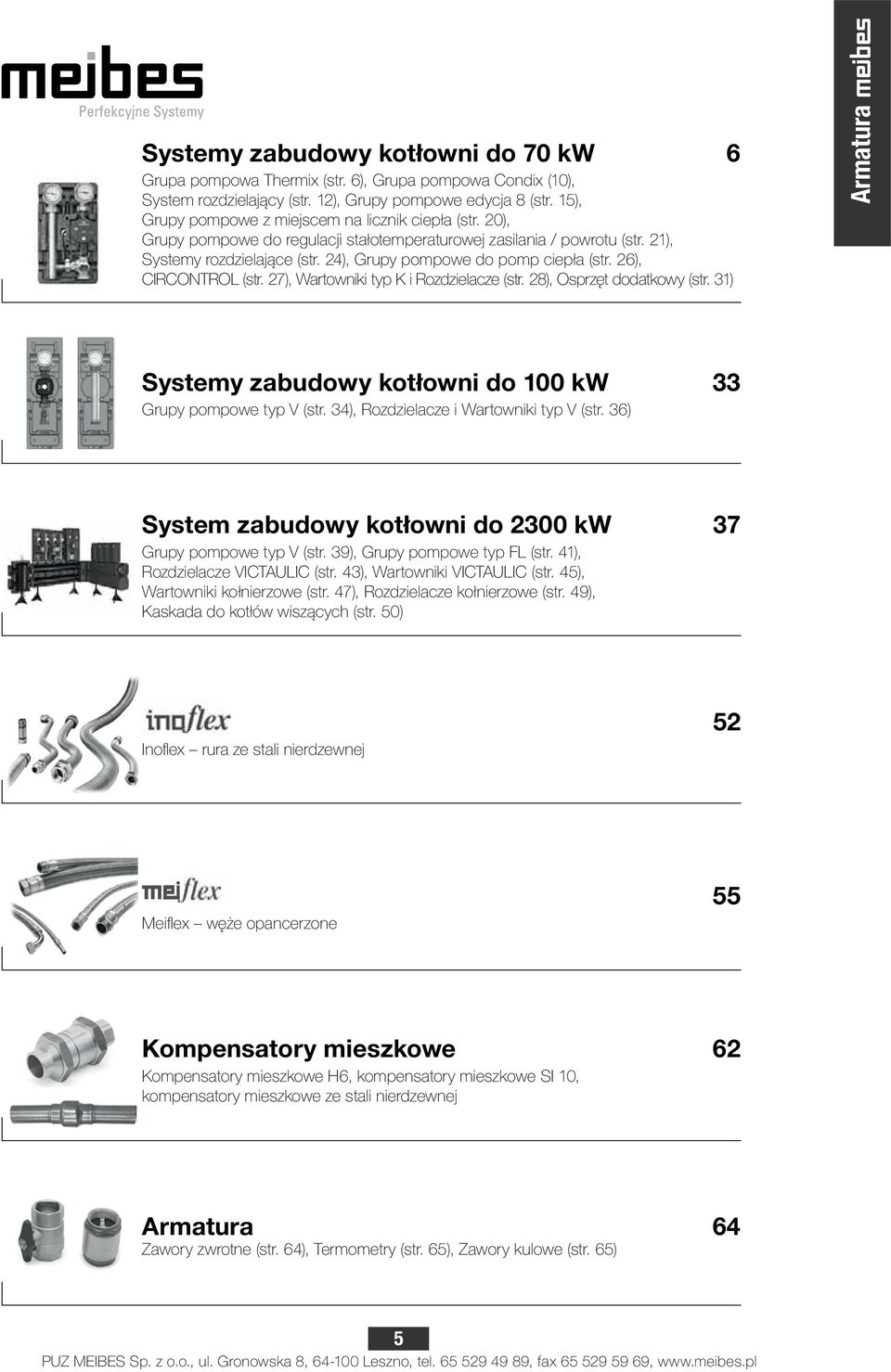

5 Systemy zabudowy kotłowni do 70 kw 6 Grupa pompowa Thermix (str. 6), Grupa pompowa Condix (10), System rozdzielający (str. 12), Grupy pompowe edycja 8 (str. 15), Grupy pompowe z miejscem na licznik ciepła (str. 20), Grupy pompowe do regulacji stałotemperaturowej zasilania / powrotu (str. 21), Systemy rozdzielające (str. 24), Grupy pompowe do pomp ciepła (str. 26), CIRCONTROL (str. 27), Wartowniki typ K i Rozdzielacze (str. 28), Osprzęt dodatkowy (str. 31) Armatura Systemy zabudowy kotłowni do 100 kw 33 Grupy pompowe typ V (str. 34), Rozdzielacze i Wartowniki typ V (str. 36) System zabudowy kotłowni do 2300 kw 37 Grupy pompowe typ V (str. 39), Grupy pompowe typ FL (str. 41), Rozdzielacze VICTAULIC (str. 43), Wartowniki VICTAULIC (str. 45), Wartowniki kołnierzowe (str. 47), Rozdzielacze kołnierzowe (str. 49), Kaskada do kotłów wiszących (str. 50) Inoflex rura ze stali nierdzewnej 52 Meiflex węże opancerzone 55 Kompensatory mieszkowe 62 Kompensatory mieszkowe H6, kompensatory mieszkowe SI 10, kompensatory mieszkowe ze stali nierdzewnej Armatura 64 Zawory zwrotne (str. 64), Termometry (str. 65), Zawory kulowe (str. 65) 5

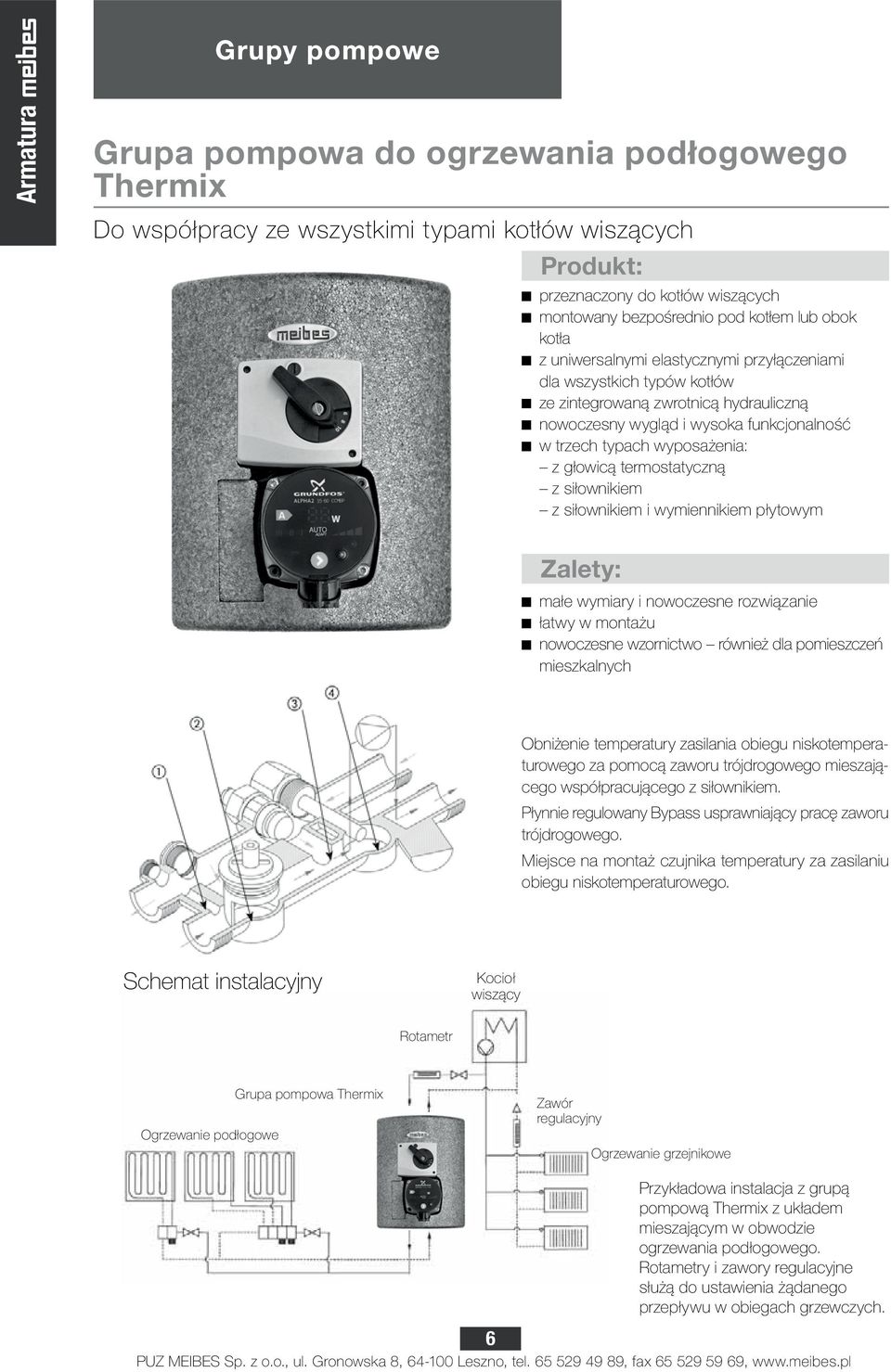

6 Grupy pompowe Armatura Grupa pompowa do ogrzewania podłogowego Thermix Do współpracy ze wszystkimi typami kotłów wiszących Produkt: przeznaczony do kotłów wiszących montowany bezpośrednio pod kotłem lub obok kotła z uniwersalnymi elastycznymi przyłączeniami dla wszystkich typów kotłów ze zintegrowaną zwrotnicą hydrauliczną nowoczesny wygląd i wysoka funkcjonalność w trzech typach wyposażenia: z głowicą termostatyczną z siłownikiem z siłownikiem i wymiennikiem płytowym Zalety: małe wymiary i nowoczesne rozwiązanie łatwy w montażu nowoczesne wzornictwo również dla pomieszczeń mieszkalnych Obniżenie temperatury zasilania obiegu niskotemperaturowego za pomocą zaworu trójdrogowego mieszającego współpracującego z siłownikiem. Płynnie regulowany Bypass usprawniający pracę zaworu trójdrogowego. Miejsce na montaż czujnika temperatury za zasilaniu obiegu niskotemperaturowego. Schemat instalacyjny Kocioł wiszący Rotametr Ogrzewanie podłogowe Grupa pompowa Thermix Zawór regulacyjny Ogrzewanie grzejnikowe Przykładowa instalacja z grupą pompową Thermix z układem mieszającym w obwodzie ogrzewania podłogowego. Rotametry i zawory regulacyjne służą do ustawienia żądanego przepływu w obiegach grzewczych. 6

7 System zabudowy kotłowni do 70 kw Grupa pompowa do ogrzewania podłogowego Thermix Grupa pompowa do ogrzewania podłogowego Thermix z mieszaczem i głowicą termostatyczną dla kotłów wiszących Kompaktowy blok z mosiądzu ze zintegrowaną zwrotnicą hydrauliczną, zaworem mieszającym z płynnie regulowanym Bypass em i głowicą termostatyczną z kapilarą, pompą z 2-metrowym przewodem elektrycznym, z czujnikiem zanurzeniowym na zasilaniu, z ręcznym odpowietrznikiem. W zestawie komplet przyłączeniowy do montażu bezpośrednio pod kotłem, składający się z dwóch trójników, dwóch elastycznych połączeń ze stali nierdzewnej, kompletu uszczelek, izolacji. Całość zmontowana i sprawdzona ciśnieniowo. Thermix z głowicą termostatyczną Wyposażenie Nr kat. Cena Euro z pompą Grundfos Alpha Armatura Grupa pompowa do ogrzewania podłogowego Thermix z mieszaczem i siłownikiem dla kotłów wiszących Kompaktowy blok z mosiądzu ze zintegrowaną zwrotnicą hydrauliczną, zaworem mieszającym z płynnie regulowanym Bypass em i siłownikiem, pompą z 2-metrowym przewodem elektrycznym, z tuleją do czujnika zanurzeniowego na zasilaniu, z ręcznym odpowietrznikiem. W zestawie komplet przyłączeniowy do montażu bezpośrednio pod kotłem, składający się z dwóch trójników, dwóch elastycznych połączeń ze stali nierdzewnej, kompletu uszczelek, izolacji. Całość zmontowana i sprawdzona ciśnieniowo. Thermix z siłownikiem mieszacza z pompą Grundfos Alpha Dane techniczne: Przyłącze górne: ¾" GZ (po stronie kotła) Dolne przyłącze: ¾" GZ (obieg niskotemperaturowy) Rozstaw osi: 42 mm Pompa: Alpha Elementy wykonane z: mosiądzu prasowanego, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.) (wersja podstawowa): ok. 280 x 225 x 165 mm Materiały uszczelniające: O-ring z EPDM Ciśnienie robocze: do 6 bar Parametr kvs: 2,8 Temperatura maks.: 110 C Diagram przepływu i straty ciśnienia Thermix z głowicą termostatyczną Diagram przepływu i straty ciśnienia Thermix z mieszaczem i siłownikiem Strata ciśnienia (bar) Strata ciśnienia (bar) Przepływ (l/h) Przepływ (l/h) 7

8 Armatura System zabudowy kotłowni do 70 kw Grupa pompowa do ogrzewania podłogowego Thermix Grupa pompowa do ogrzewania podłogowego Thermix z mieszaczem i siłownikiem ze zintegrowaną regulacją temperatury dla kotłów wiszących Kompaktowy blok z mosiądzu ze zintegrowaną zwrotnicą hydrauliczną, zaworem mieszającym z płynnie regulowanym Bypass em i siłownikiem ze zintegrowaną regulacją temperatury, pompą z 2-metrowym przewodem elektrycznym, z czujnikiem zanurzeniowym na zasilaniu, z ręcznym odpowietrznikiem. W zestawie komplet przyłączeniowy do montażu bezpośrednio pod kotłem, składający się z dwóch trójników, dwóch elastycznych połączeń ze stali nierdzewnej, kompletu uszczelek, izolacji. Całość zmontowana i sprawdzona ciśnieniowo. Wyposażenie Nr kat. Cena Euro z pompą Grundfos Alpha ,0 Przyłącze górne: ¾" GZ (po stronie kotła) Dolne przyłącze: ¾" GZ (obieg niskotemperaturowy) Rozstaw osi: 42 mm Pompa: Alpha Elementy wykonane z: mosiądzu prasowanego, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.) (wersja podstawowa): ok. 280 x 225 x 165 mm Materiały uszczelniające: O-ring z EPDM Ciśnienie robocze: do 6 bar Parametr kvs: 2,8 Temperatura maks.: 110 C System Rozdzielający Thermix Kompaktowy blok z mosiądzu ze zintegrowaną zwrotnicą hydrauliczną, zaworem mieszającym z płynnie regulowanym Bypass em i wmontowanym siłownikiem, pompą z 2-metrowym przewodem elektrycznym, kompaktowym wymiennikiem ciepła z izolacją, z tuleją do czujnika zanurzeniowego na zasilaniu, z ręcznym odpowietrznikiem, mocowaniem ściennym, izolacją EPP, zaworem KFE do odpowietrzania, z możliwością podłączenia naczynia przeponowego ¾" GZ. W zestawie komplet przyłączeniowy do montażu bezpośrednio pod kotłem, składający się z dwóch trójników, dwóch elastycznych połączeń ze stali nierdzewnej, kompletu uszczelek i izolacji. Liczba płyt Pompa Nr kat. Cena Euro 20 Grundfos Alpha ,7 30 Grundfos Alpha ,1 TKM typ Diagramy przepływu max. moc strona pierwotna 65/45ºC strona wtórna 35/45ºC strata ciśnienia 0,15 bar 11 kw 13 kw max. moc strona pierwotna 50/35ºC strona wtórna 30/35ºC strata ciśnienia 0,15 bar 5 kw 6,5 kw ilość płyt Diagram przepływu i straty ciśnienia Thermix strona wtórna system rozdzielający Diagram przepływu i straty ciśnienia Thermix strona pierwotna system rozdzielający Strata ciśnienia (bar) 20 płyt 30 płyt Strata ciśnienia (bar) 20 płyt 30 płyt Przepływ (l/h) Przepływ (l/h) 8

9 Zabezpieczenie termiczne System zabudowy kotłowni do 70 kw Grupa pompowa do ogrzewania podłogowego Thermix Grupa bezpieczeństwa w przypadku zakłóceń w grupie pompowej Thermix (np. awaria mieszacza), uniemożliwia wzrost temperatury w obiegu niskiej temperatury. Przy przekroczeniu nastawionej temperatury na ograniczniku temperatury, zawór na zasilaniu zamyka dopływ czynnika grzewczego. Armatura Wyposażenie Nr kat. Cena Euro Zabezpieczenie termiczne ,2 Dane techniczne: Ogranicznik temperatury: Wykonanie: Zakres nastaw: Moc załączania: Rodzaj ochrony: Zawór: Wykonanie: Napięcie: Rodzaj ochrony: Termostat kontaktowy bimetalowy do zamocowania na rurze (do 2") za pomocą taśmy dociskowej, możliwość regulowania nastawy temperatury C 16 (3) A, 250 V IP30 Zawór przelotowy z termicznie ruchomą nasadką, bezprądowo zamknięty 230 V AC/DC IP43 WYPOSAŻENIE DODATKOWE DO URZĄDZENIA THERMIX Ogranicznik ilości przepływu Komplet dwóch ograniczników przepływu. Zakres: 2-8 l/min ¾" GW/GZ ,4 Komplet przyłączeniowy połączenie dwustronne Komplet do przyłączenia z boku kotła, składa się z dwóch odcinków zaizolowanej elastycznej rury falistej Inoflex 50 cm i 80 cm z zaślepkami i kompletem płasko uszczelnionych śrubunków ,3 połączenie jednostronne Komplet do przyłączenia z boku kotła, składa się z dwóch odcinków zaizolowanej elastycznej rury falistej Inoflex 50 cm z zaślepkami i kompletem płasko uszczelnionych śrubunków ,5 9

10 System zabudowy kotłowni do 70 kw Zespół pompowy Condix Armatura Zespół pompowy Condix Zespół pompowy o wysokiej wydajności energetycznej do instalacji z kotłami kondensacyjnymi Produkt: 2 obiegi grzewcze, z mieszaczem i bez mieszacza oraz obieg ładowania zasobnika wyposażony w inteligentny elektroniczny system mieszający, który umożliwia obniżenie temperatury powrotu czynnika grzewczego do kotła Zalety: optymalne wykorzystanie energii źródła ciepła prawie przez cały rok kompaktowa budowa i niewielki rozmiar alternatywne rozwiązanie dla układu dwóch grup pompowych z rozdzielaczem i sprzęgłem hydraulicznym Schemat podłączeniowy grupy pompowej Condix Obieg grzewczy bez mieszacza Zasobnik ciepłej wody Obieg grzewczy z mieszaczem Grupa pompowa Condix Źródo ciepła 10

11 System zabudowy kotłowni do 70 kw Zespół pompowy Condix Grupa pompowa do kotłów kondensacyjnych Condix Dwa obiegi grzewcze, z mieszaczem i bez mieszacza, są obsługiwane przez zaawansowany technologicznie system mieszający wyposażony w jedną pompę. Condix pozwala na priorytetowe ładowanie zasobnika oraz na obniżenie temperatury czynnika powracającego z obiegu bez mieszacza poprzez jego dodatkowe schłodzenie w obiegu z mieszaczem. Dzięki takiemu rozwiązaniu maksymalnie obniżamy temperaturę wody powracającej do kotła, przez co zwiększamy jego sprawność i obniżamy koszty eksploatacyjne. Wyposażenie Nr kat. Cena Euro z pompą Grundfos Alpha ,0 Z pompą Wilo Yonos Para 15/ ,8 Armatura 1 ze skrzynką zaciskową, kompletnym okablowaniemi pompą Grundfos Alpha ze skrzynką zaciskową, kompletnym okablowaniemi pompą WILO Yonos Para 15/6 inne typy pomp na zapytanie , ,5 2 adapter 24 V ,4 podłączenie do wartownika typu K ,1 3 4 Siłownik do grupy pompowej z kompletem montażowym Siłownik z kompletem montażowym do zespołu pompowego Condix, 230 V 50Hz ,0 5 Zawór nadmiarowo upustowy z podłączeniem Do zapewnienia minimalnego przepływu czynnika grzewczego przez kocioł ,3 6 Zestaw zapewniający 100% priorytet przygotowania c.w.u Stosowany, gdy spadek ciśnienia w obiegu bez mieszacza jest dużo niższy niż w obiegu ładowania zasilania c.w.u ,0 Dane techniczne: Moc obiegu mieszanego: Moc obiegu niemieszanego: uzależniona od mocy kotła (max. 20 kw (ΔT = 10 K)) uzależniona od mocy kotła (max. 20 kw (ΔT = 20 K)) Ładowanie zasobnika: uzależniona od mocy kotła (max. 20 kw (ΔT = 20 K)) Przyłącze górne: ¾" GW Przyłącze dolne: 1" GW Przyłącze lewe/prawe 1" GW Rozstaw przyłączy 100 mm Pompa 1" GZ, AA = 130 mm Wymiary (wys. x szer. x głęb.) 420 x 410 x 260 Diagram przepływu Strata ciśnienia (bar) Wykres spadku ciśnienia w funkcji przepływu objętościowego. Condix Przepływ (l/h) dla obiegu mieszającego i niemieszającego przygotowanie c.w.u. 11

12 Armatura System rozdzielający Produkt: System zabudowy kotłowni do 70 kw System rozdzielający Zalety: kompletna grupa z wymiennikiem ciepła, ze zintegrowanym zaworem napełniającym i opróżniającym oraz zaworem bezpieczeństwa możliwość podłączenia naczynia przeponowego w obiegu pierwotnym i wtórnym rozdział hydrauliczny obiegu pierwotnego i wtórnego ochrona antykorozyjna kotła proste napełnianie i opróżnianie każdego z obiegów zawór bezpieczeństwa w komplecie możliwość przezbrojenia do montażu lewo lub prawostronnego Grupy pompowe obiegu grzewczego Kocioł Strona pierwotna System rozdzielający Strona wtórna Rozdzielacz * Wartownik typu K (opcja) * tylko jako wariant bez zwrotnicy hydraulicznej 12

13 System zabudowy kotłowni do 70 kw System rozdzielający System rozdzielający System rozdzielający System rozdzielający zamontowany na płycie z obudową, z płytowym wymiennikiem ciepła z izolacją, zintegrowanymi zaworami bezpieczeństwa 3 bar po stronie pierwotnej/wtórnej z przewodem spustowym, z możliwością podłączenia naczynia przeponowego ¾" GZ i 4 zaworami napełniającymi i opróżniającymi (po stronie pierwotnej/wtórnej), tuleją zanurzeniową do czujnika di = 6 mm oraz manometrem 10 bar (po stronie wtórnej) i płasko uszczelniającymi przyłączami GZ. Armatura Wyposażenie Nr kat. Cena Euro System rozdzielający nowość ,0 Zestaw przedłużający, przyłącze dwustronne Składa się z: dwóch rur karbowanych w izolacji, zaślepek i nakrętek 1 ½" do podłączeń płasko uszczelniających. Długość 350 mm i 350 mm Długość 500 mm i 900 mm 1 nowość ,9 2 nowość ,6 Dane techniczne: Moc Wymiary wys. x szer. x dł. Przyłącza Rozstaw osi przy 70 kw 600 x 450 x 248 mm Strona kotła Strona obiegu 280 mm przy ΔT = 20 K między zasilaniem a powrotem przy ΔT = 10 K między obiegiem pierwotnym a wtórnym 1 ½" uszczelnienie płaskie 1 2 Diagram przepływu System rozdzielający 70 kw Strata ciśnienia (bar) Przepływ (l/h) 13

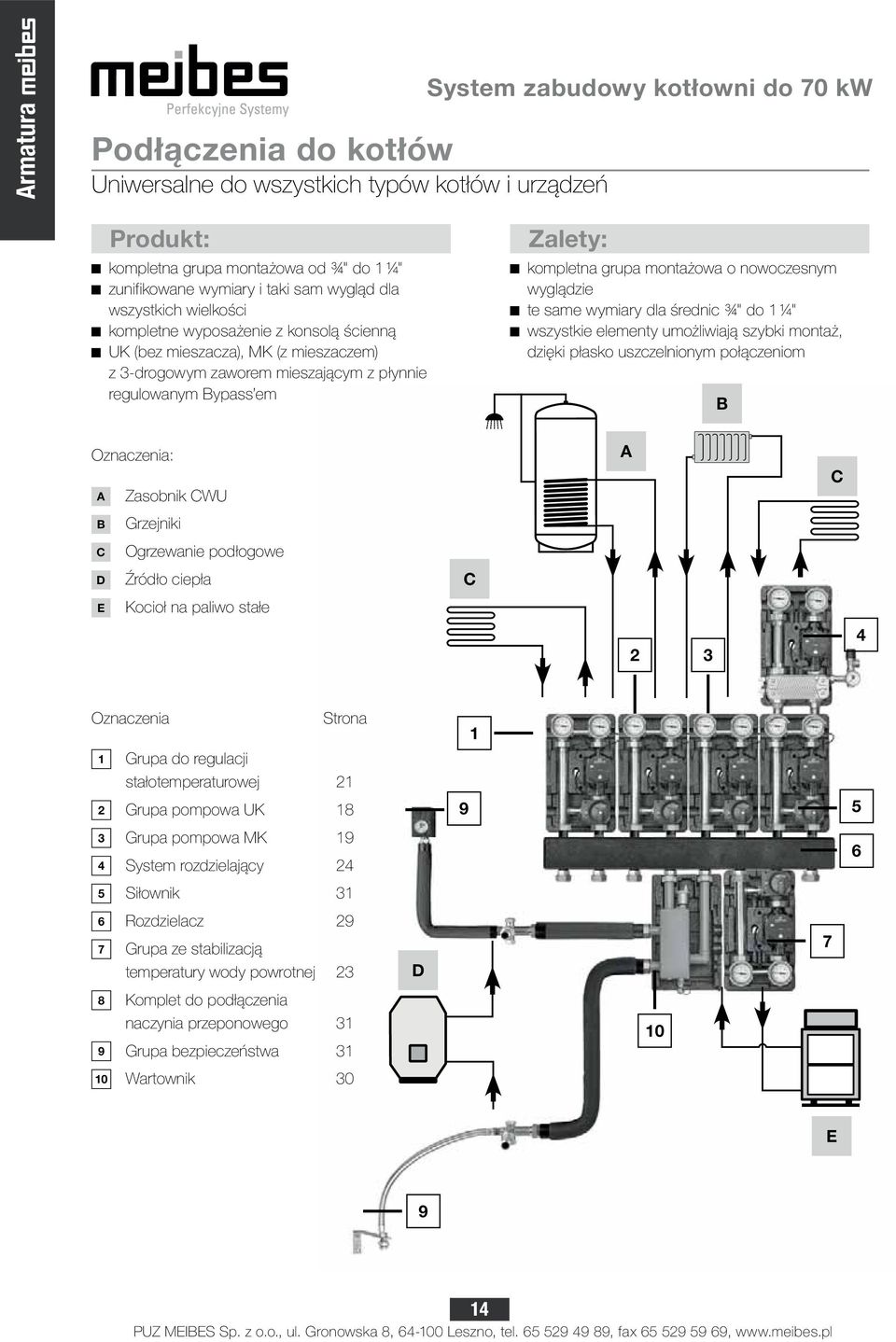

14 Armatura Podłączenia do kotłów Uniwersalne do wszystkich typów kotłów i urządzeń System zabudowy kotłowni do 70 kw Produkt: kompletna grupa montażowa od ¾" do 1 ¼" zunifikowane wymiary i taki sam wygląd dla wszystkich wielkości kompletne wyposażenie z konsolą ścienną UK (bez mieszacza), MK (z mieszaczem) z 3-drogowym zaworem mieszającym z płynnie regulowanym Bypass em Zalety: kompletna grupa montażowa o nowoczesnym wyglądzie te same wymiary dla średnic ¾" do 1 ¼" wszystkie elementy umożliwiają szybki montaż, dzięki płasko uszczelnionym połączeniom B Oznaczenia: A Zasobnik CWU B Grzejniki C Ogrzewanie podłogowe D Źródło ciepła E Kocioł na paliwo stałe C A 2 3 C 4 Oznaczenia Strona 1 Grupa do regulacji stałotemperaturowej 21 2 Grupa pompowa UK 18 3 Grupa pompowa MK 19 4 System rozdzielający 24 5 Siłownik 31 6 Rozdzielacz 29 7 Grupa ze stabilizacją temperatury wody powrotnej 23 8 Komplet do podłączenia naczynia przeponowego 31 9 Grupa bezpieczeństwa Wartownik 30 D E 9 14

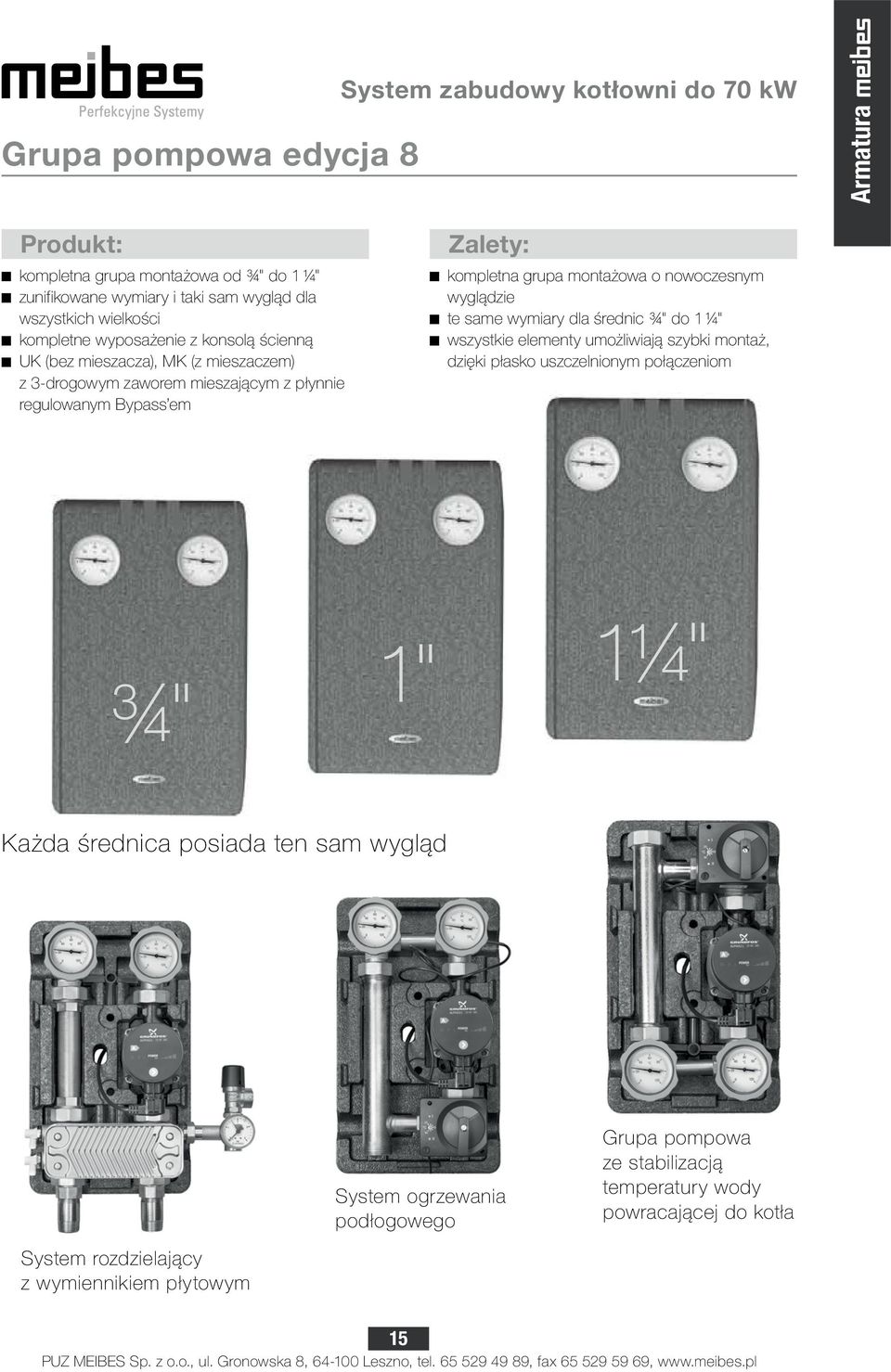

15 Grupa pompowa edycja 8 System zabudowy kotłowni do 70 kw Armatura Produkt: kompletna grupa montażowa od ¾" do 1 ¼" zunifikowane wymiary i taki sam wygląd dla wszystkich wielkości kompletne wyposażenie z konsolą ścienną UK (bez mieszacza), MK (z mieszaczem) z 3-drogowym zaworem mieszającym z płynnie regulowanym Bypass em Zalety: kompletna grupa montażowa o nowoczesnym wyglądzie te same wymiary dla średnic ¾" do 1 ¼" wszystkie elementy umożliwiają szybki montaż, dzięki płasko uszczelnionym połączeniom ¾" 1" 1¼" Każda średnica posiada ten sam wygląd System rozdzielający z wymiennikiem płytowym System ogrzewania podłogowego Grupa pompowa ze stabilizacją temperatury wody powracającej do kotła 15

16 Armatura System zabudowy kotłowni do 70 kw Kompletny zestaw zabudowy kotłowni Zestaw 1 MK/MK (dla 2 obiegów z mieszaczem) Kompletny zestaw zabudowy kotłowni do 70 kw dla 2 obiegów z mieszaczem. Zestaw składa się z: 2 grup pompowych MK DN 25 z mieszaczem z pompą Grundfos Alpha 2 L 25-60, 2 siłowników do grup pompowych MK, rozdzielacza dla 3 obwodów grzewczych, konsoli montażowej do rozdzielacza. Do każdego zestawu wartownik typu K GRATIS. Wykonanie Nr kat. Cena Euro Zestaw 1 MK/MK nowość Zestaw 2 UK/MK (dla 1 obiegu z mieszaczem, dla 1 obiegu bez mieszacza) Kompletny zestaw zabudowy kotłowni do 70 kw dla 1 obiegu z mieszaczem, dla 1 obiegu bez mieszacza. Zestaw składa się z: grupy pompowej UK DN 25 bez mieszacza, z pompą Grundfos Alpha 2L 25-60, grupy pompowej MK DN 25 z mieszaczem, z pompą Grundfos Alpha 2 L 25-60, siłownika do grupy pompowej MK, rozdzielacza dla 3 obwodów grzewczych, konsoli montażowej do rozdzielacza. Do każdego zestawu wartownik typu K GRATIS. Wykonanie Nr kat. Cena Euro Zestaw 2 UK/MK nowość Zestaw 3 UK/UK (dla 2 obiegów bez mieszacza) Kompletny zestaw zabudowy kotłowni do 70 kw dla 2 obwodów bez mieszacza. Zestaw składa się z: 2 grup pompowych UK DN 25 bez mieszacza, z pompą Grundfos Alpha 2L 25-60, rozdzielacza dla 3 obwodów grzewczych, konsoli montażowej do rozdzielacza. Do każdego zestawu wartownik typu K GRATIS. Wykonanie Nr kat. Cena Euro Zestaw 3 UK/UK nowość 16

17 System zabudowy kotłowni do 70 kw Grupy pompowe Edycja 8 Grupa pompowa Meibes UK/8 bez mieszacza Kompletna, z pompą Alpha 2L (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą z dwoma termometrami kontaktowymi, z zaworem kulowym przed pompą, ze śrubunkami pompowymi i częścią rurową, konsolą ścienną, izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Armatura Wyposażenie Nr kat. Cena Euro 1" z pompą Grundfos Alpha 2L Grupa pompowa Meibes MK/8 z mieszaczem i siłownikiem 3-drogowy zawór mieszający typu T z płynnie regulowanym Bypass em Kompletna, z pompą Alpha 2L (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z mieszaczem 3-drogowym, siłownikiem (z 2-metrowym przewodem do bezpośredniego montażu na mieszaczu grupy MK, rewersyjnym synchronicznym silnikiem 230 V/50 Hz, czas biegu 140 s, 90, moment obrotowy 6 Nm, z możliwością ręcznej regulacji i widoczną skalą), ze śrubunkami pompowymi i częścią rurową, konsolą ścienną, izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Wyposażenie Nr kat. Cena Euro 1" z pompą Grundfos Alpha 2L

18 Armatura System zabudowy kotłowni do 70 kw Grupy pompowe Edycja 8 Grupa pompowa Meibes UK/8 (bez mieszacza) Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą z dwoma termometrami kontaktowymi, z zaworem kulowym przed pompą, ze śrubunkami pompowymi i częścią rurową, konsolą ścienną, izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Wyposażenie Nr kat. Cena Euro ¾" bez pompy EA 169,0 ¾" z pompą Grundfos Alpha ,2 ¾" z pompą Grundfos Alpha 2L ,5 ¾" z pompą Grundfos Alpha ,0 ¾" z pompą Wilo Yonos Pico 25/ WI 323,6 ¾" z pompą Wilo Stratos Para 25/1-7* WI 419,0 ¾" z pompą Wilo Stratos PICO 25/ WI 373,3 1" bez pompy EA 1" z pompą Grundfos Alpha " z pompą Grundfos Alpha 2L ,5 1" z pompą Grundfos Alpha " z pompą Wilo Yonos Pico 25/ WI 323,6 1" z pompą Wilo Stratos Para 25/1-7* WI 419,0 1" z pompą Wilo Stratos Pico 25/ WI 373,3 1 ¼" bez pompy EA 1 ¼" z pompą Grundfos Alpha ¼" z pompą Grundfos Alpha 2L ,8 1 ¼" z pompą Grundfos Alpha ¼" z pompą Wilo Yonos Pico 30/ WI 422,2 1 ¼" z pompą Wilo Stratos Para 30/1-7* WI 509,0 1 ¼" z pompą Wilo Stratos Pico 30/ WI 482,8 * dodatkowe opcje: sygnał sterowanie 0-10 V inne typy pomp na zapytanie Dane techniczne: DN: Średnica górna: G ¾" GW G 1" GW G 1 ¼" GW Średnica dolna: 1 ½" GZ (płasko uszczelniony) Pompa: patrz nr kat. Rozstaw osi: 125 mm Części montażowe wykonane z: stali, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.): 420 x 250 x 255 mm Materiały uszczelniające: PTFE (teflon), uszczelka bezazbestowa Skala termometru: od 0 do 120 C Temperatura pracy: do 110 C Uwaga: Możliwość montażu pompy na powrocie, możliwość doposażenia grupy pompowej w zawór nadmiarowo-upustowy Strata ciśnienia (bar) Diagram przepływu Grupa pompowa UK Przepływ (l/h) 18

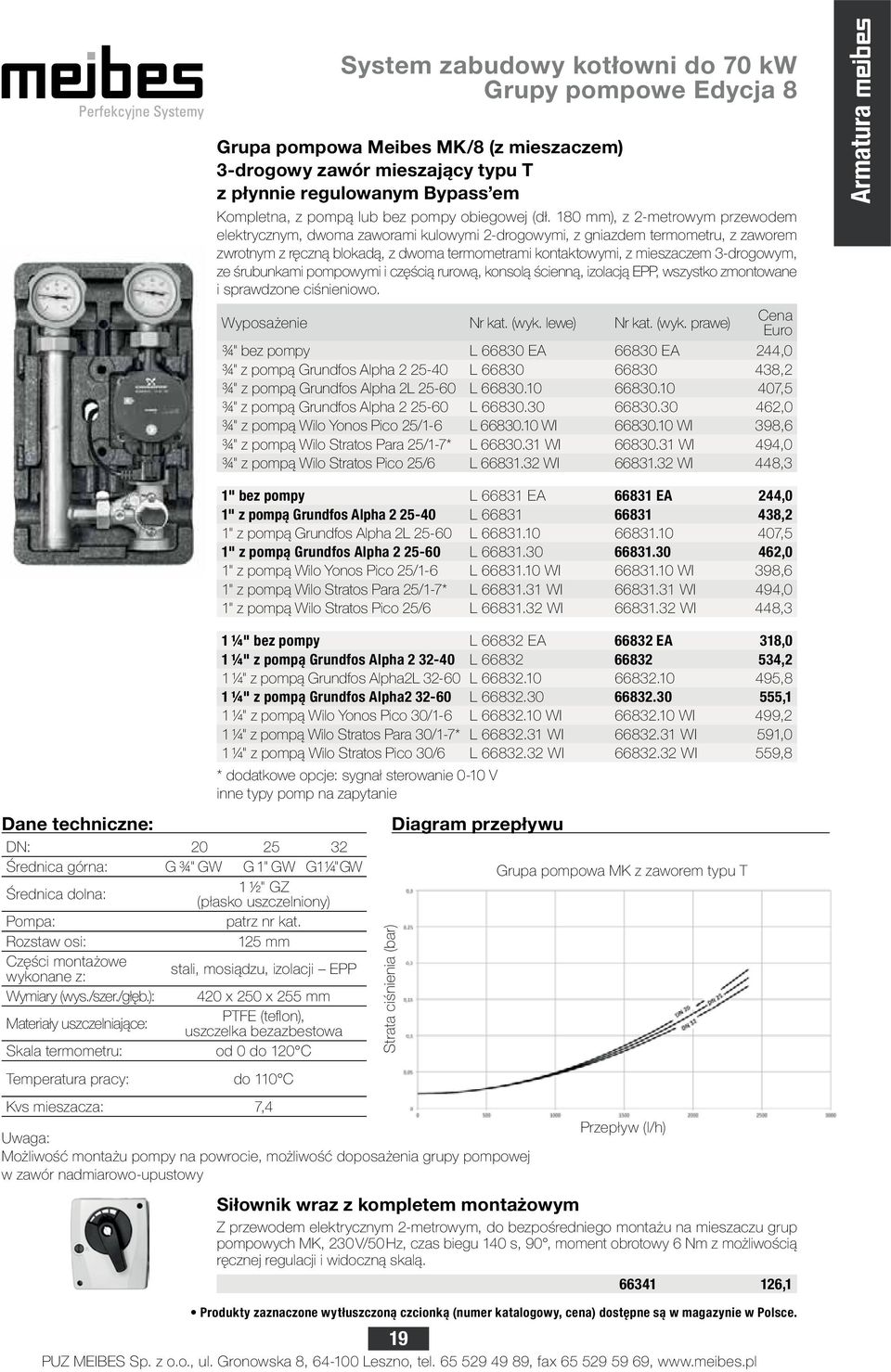

19 System zabudowy kotłowni do 70 kw Grupy pompowe Edycja 8 Grupa pompowa Meibes MK/8 (z mieszaczem) 3-drogowy zawór mieszający typu T z płynnie regulowanym Bypass em Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z mieszaczem 3-drogowym, ze śrubunkami pompowymi i częścią rurową, konsolą ścienną, izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Wyposażenie Nr kat. (wyk. lewe) Nr kat. (wyk. prawe) Cena Euro ¾" bez pompy L EA EA 244,0 ¾" z pompą Grundfos Alpha L ,2 ¾" z pompą Grundfos Alpha 2L L ,5 ¾" z pompą Grundfos Alpha L ,0 ¾" z pompą Wilo Yonos Pico 25/1-6 L WI WI 398,6 ¾" z pompą Wilo Stratos Para 25/1-7* L WI WI 494,0 ¾" z pompą Wilo Stratos Pico 25/6 L WI WI 448,3 Armatura Dane techniczne: DN: Średnica górna: G ¾" GW G 1" GW G 1 ¼" GW Średnica dolna: 1 ½" GZ (płasko uszczelniony) Pompa: patrz nr kat. Rozstaw osi: 125 mm Części montażowe wykonane z: stali, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.): 420 x 250 x 255 mm Materiały uszczelniające: PTFE (teflon), uszczelka bezazbestowa Skala termometru: od 0 do 120 C Temperatura pracy: do 110 C Kvs mieszacza: 7,4 1" bez pompy L EA EA 1" z pompą Grundfos Alpha L " z pompą Grundfos Alpha 2L L ,5 1" z pompą Grundfos Alpha L " z pompą Wilo Yonos Pico 25/1-6 L WI WI 398,6 1" z pompą Wilo Stratos Para 25/1-7* L WI WI 494,0 1" z pompą Wilo Stratos Pico 25/6 L WI WI 448,3 1 ¼" bez pompy L EA EA 1 ¼" z pompą Grundfos Alpha L ¼" z pompą Grundfos Alpha2L L ,8 1 ¼" z pompą Grundfos Alpha L ¼" z pompą Wilo Yonos Pico 30/1-6 L WI WI 499,2 1 ¼" z pompą Wilo Stratos Para 30/1-7* L WI WI 591,0 1 ¼" z pompą Wilo Stratos Pico 30/6 L WI WI 559,8 * dodatkowe opcje: sygnał sterowanie 0-10 V inne typy pomp na zapytanie Strata ciśnienia (bar) Diagram przepływu Uwaga: Możliwość montażu pompy na powrocie, możliwość doposażenia grupy pompowej w zawór nadmiarowo-upustowy Grupa pompowa MK z zaworem typu T Przepływ (l/h) Siłownik wraz z kompletem montażowym Z przewodem elektrycznym 2-metrowym, do bezpośredniego montażu na mieszaczu grup pompowych MK, 230 V/50 Hz, czas biegu 140 s, 90, moment obrotowy 6 Nm z możliwością ręcznej regulacji i widoczną skalą

20 Armatura System zabudowy kotłowni do 70 kw Grupy pompowe z miejscem na licznik ciepła Grupa pompowa Meibes MK/8 (z mieszaczem) 3-drogowy zawór mieszający typu T z płynnie regulowanym Bypass`em wraz z siłownikiem ze zintegrowanym pogodowym regulatorem temperatury Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z mieszaczem 3-drogowym, ze śrubunkami pompowymi i częścią rurową, konsolą ścienną, izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Siłownik ze zintegrowanym pogodowym regulatorem temperatury oraz z zestawem montażowym do bezpośredniego zamontowania na zaworze mieszającym grupy pompowej, 230V~, 50 Hz, czas 150 s, 90, 10 Nm; zakres nastawy C z ręcznym trybem pracy awaryjnej i widocznym wskazaniem pozycji; czujnik temperatury d = 6 mm połączony przewodem z regulatorem. Termostat przylgowy umożliwia ograniczenie temperatury bezpieczeństwa. W przypadku przekroczenia zdefiniowanej temperatury zasilania pompa jest odłączana. Wyposażenie Nr kat. Cena Euro 1" bez pompy nowość EA 685,0 1" z pompą Grundfos Alpha2L nowość ,8 1" z pompą Grundfos Alpha nowość ,4 1" z pompą Wilo Yonos PICO 25/ 1-6 nowość WI 890,0 1" z pompą Wilo Stratos PARA 25/1-7* nowość WI 935,0 1" z pompą Wilo Stratos PICO 25/6 nowość WI 906,4 * dodatkowe opcje: sygnał sterowanie 0-10 Grupa pompowa Meibes UK-Z/8 (bez mieszacza) Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z zaworem kulowym przed pompą, z konsolą ścienną, z teleskopowym miejscem na licznik, z gniazdem na czujkę licznika ½" GW, ze śrubunkami pompowymi i częścią rurową, z izolacją EPP, wszystko zmontowane i sprawdzone ciśnieniowo. Dla licznika ciepła ¾" mm Dla licznika ciepła 1" mm Wyposażenie Nr kat. Cena Euro 1" bez pompy ZEA 246,0 1" z pompą Grundfos Alpha 2L Z 409,5 1" z pompą Grundfos Alpha Z 464,0 1" z pompą Wilo Yonos Pico 25/ ZWI 400,6 1" z pompą Wilo Stratos Para 25/1-7* ZWI 496,0 1" z pompą Wilo Stratos Pico 25/ ZWI 450,3 * dodatkowe opcje: sygnał sterowanie 0-10 Grupa pompowa Meibes MK-Z/8 (z mieszaczem) 3-drogowy zawór mieszający typu T z płynnie regulowanym Bypass em Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z mieszaczem 3-drogowym, z konsolą ścienną, z teleskopowym miejscem na licznik, z gniazdem na czujkę licznika ½" GW, ze śrubunkami pompowymi i częścią rurową, z izolacją, wszystko zmontowane i sprawdzone ciśnieniowo (bez siłownika). Dla licznika ciepła ¾" mm Dla licznika ciepła 1" mm Wyposażenie Nr kat. Cena Euro 1" bez pompy ZEA 323,0 1" z pompą Grundfos Alpha 2L Z 486,5 1" z pompą Grundfos Alpha Z 541,0 1" z pompą Wilo Yonos Pico 25/ ZWI 477,6 1" z pompą Wilo Stratos Para 25/1-7* ZWI 573,0 1" z pompą Wilo Stratos Pico 25/ ZWI 527,3 * dodatkowe opcje: sygnał sterowanie 0-10 V 20

21 System zabudowy kotłowni do 70 kw Grupy pompowe do regulacji stałotemperaturowej zasilania / powrotu Armatura Produkt: kompletna grupa montażowa zunifikowane wymiary i taki sam wygląd jak UK/8, MK/8 kompletne wyposażenie z konsolą ścienną Zalety: wszystkie elementy umożliwiają szybki montaż, dzięki płasko uszczelnionym połączeniom niezależna regulacja obiegów za pomocą siłownika ze zintegrowaną regulacją temperatury (bez konieczności zastosowania automatyki) stabilizacja temperatury powrotu do kotła znacznie zwiększa żywotność kotła Grupa pompowa ze stabilizacją temperatury wody powracającej do kotła System ogrzewania podłogowego 21

22 Armatura System zabudowy kotłowni do 70 kw Grupy pompowe do regulacji stałotemperaturowej zasilania / powrotu Zestaw mieszający do ogrzewania podłogowego / 8 3-drogowy zawór mieszający z płynnie regulowanym Bypass em Zestaw z mieszaczem regulowanym za pomocą siłownika termicznego dla ogrzewania podłogowego. Temperatura zasilania regulowana jest poprzez siłownik na 3-drogowym mieszaczu. Poprzez zawór mieszający 3-drogowy woda z powrotu jest mieszana z wodą o wyższych parametrach temperatury od strony zasilania i przez to wzrasta jej temperatura do wartości zadanej. Dodatkowy termostat zabezpiecza obieg przed zbyt wysoką temperaturą. Po przekroczeniu maksymalnej temperatury na zasilaniu następuje wyłączenie pompy. Kompletny, z pompą lub bez pompy obiegowej (dł. 180 mm) z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 3-drogowymi, z gniazdem termometru, z zaworem zwrotnym z ręczną blokadą i śluzą powietrza, z dwoma termometrami kontaktowymi, z zaworem mieszającym 3-drogowym typ T, z siłownikiem 3-położeniowym (230 V~, 50 Hz) wraz z regulacją temperatury zasilania (zakres regulacji C); czujnikiem temperatury zamontowanym w zaworze kulowym zasilającym, z termostatem do sterowania pracą pompy, z mieszaczem wyposażonym w Bypass, z konsolą ścienną, izolacją EPP, śrubunkami pompowymi i częścią rurową, wszystko zmontowane i sprawdzone ciśnieniowo. Wyposażenie Nr kat. Cena Euro 1" bez pompy EA 435,0 1" z pompą Grundfos Alpha 2L ,5 1" z pompą Grundfos Alpha ,0 1" z pompą Wilo Yonos PICO 25/1-6 nowość WI 596,8 1" z pompą Wilo Stratos PARA 25/ 1-7* nowość WI 685,0 1" z pompą Wilo Stratos Pico 25/ WI 639,3 * dodatkowe opcje: sygnał sterowanie 0-10 V Dane techniczne: DN: 25 Średnica górna: 1" GW Średnica dolna: 1 ½" GZ Pompa: patrz nr kat. Rozstaw osi: 125 mm Części montażowe wykonane z: stali, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.): 500 x 250 x 255 mm Materiały uszczelniające: PTFE (teflon), uszczelka bezazbestowa Skala termometru: od 0 do 120 C Temperatura pracy: max. 110 C / w obiegu zmieszanym tylko 60 C Ciśnienie: PN 6 Diagram przepływu 3 Strata ciśnienia (bar) Ogrzewanie podłogowe Przepływ (l/h) Zestaw mieszający do ogrzewania podłogowego 22

23 System zabudowy kotłowni do 70 kw Grupy pompowe do regulacji stałotemperaturowej zasilania / powrotu Zestaw pompowy ze stabilizacją temperatury wody powrotnej do kotła / 8 z regulacją elektroniczną Zestaw montowany pod belką rozdzielacza. W zależności od temperatury czynnika grzewczego na powrocie do kotła następować będzie zmieszanie czynnika z powrotu z czynnikiem z zasilania. Konsekwencją tego jest to, że kocioł szybciej osiąga swą temperaturą roboczą i temperatura na powrocie nie spada poniżej ustawionej wartości. Celem jest uniknięcie kondensacji wody w palenisku (wydłużenie żywotności) i zmniejszenie emisji substancji szkodliwych. Wielkość minimalnej temperatury na powrocie zależy od typu kotła. Armatura Kompletny, z pompą lub bez pompy obiegowej (dł. 180 mm) z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 3-drogowymi (jeden z zaworem zwrotnym), dwoma termometrami kontaktowymi, zaworem termostatycznym i z zaworem 3-drogowym mieszającym i 3-pozycyjnym siłownikiem (230 V~, 50 Hz) wraz z regulatorem temperatury na powrocie (zakres ustawienia: C); czujnik temperatury powrotu wmontowany do zaworu kulowego na powrocie, trójnikiem, wspornikiem ściennym, częścią rurową na powrocie, izolacją EPP, całość zmontowana i sprawdzona ciśnieniowo. Wyposażenie Nr kat. Cena Euro 1" bez pompy EA 426,0 1" z pompą Grundfos Alpha 2L ,5 1" z pompą Grundfos Alpha ,0 1" z pompą Wilo Yonos PICO 25/1-6 nowość WI 587,8 1" z pompą Wilo Stratos Pico 25/ WI 630,3 Dane techniczne: DN: 25 Średnica górna: 1 ½" GW (od strony instalacji) Średnica dolna: 1" GW (od strony kotłowej) Pompa: patrz nr kat. Rozstaw osi: 125 mm Części montażowe wykonane z: stali, mosiądzu, izolacji EPP Wymiary (wys./szer./głęb.): 420 x 250 x 255 mm Materiały uszczelniające: PTFE (teflon), uszczelka bezazbestowa Skala termometru: od 0 do 120 C Temperatura pracy: max. 110 C Ciśnienie PN 6 Diagramy przepływu 4 Strata ciśnienia (bar) Kocioł Grupy pompowe Rozdzielacz Przepływ (l/h) Grupa pompowa ze stabilizacją temp. powrotu 23

24 Armatura System zabudowy kotłowni do 70 kw Systemy rozdzielające System rozdzielający / 8 Przeznaczony do oddzielenia układów grzewczych Kompletny, z pompą obiegową (dł. 180 mm), z 2-metrowym przewodem elektrycznym, dwoma zaworami kulowymi 2-drogowymi, z zaworem zwrotnym z ręczną blokadą, z dwoma termometrami kontaktowymi, z wymiennikiem płytowym, z grupą bezpieczeństwa z zaworem bezpieczeństwa 3 bar, manometrem o zakresie 0-4 bar, z kompletem przyłączeniowym do naczynia przeponowego ze złączką MAG, z zaworem spustowym KFE, konsolą ścienną, z kompletną izolacją EPP, z kompletem śrubunków przyłączeniowych 1" GW dla obwodu pierwotnego. Wyposażenie Nr kat. Cena Euro 1" z pompą Grundfos Alpha ES wymiennik 20-płytowy ,0 1" z pompą Grundfos Alpha ES wymiennik 30-płytowy ,0 1" z pompą Grundfos Alpha ES wymiennik 36-płytowy ,0 Dane techniczne: Typ systemu rozdzielającego Ilość płyt wymiennika Górne przyłącza 1" GW 1" GW 1" GW Dolne przyłącza 1" GW 1" GW 1" GW Pompa Alpha ES Max. moc/strata ciśnienia (obieg pierwotny 65/50 o C obieg wtórny 35/50 o C) 22 kw/0,15 bar 25 kw/0,15 bar 30 kw/0,05 bar Wymiennik Ze stali nierdzewnej , lutowany miedzią (99,9 %) Rozstaw osi 125 mm 125 mm 125 mm Materiał Stal, Mosiądz, Izolacja EPP Wymiary ca. H 420 x B 250 x T 255 mm Uszczelnienie PTFE, uszczelki bezazbestowe, EPDM Temperatura 0 do 120 o C Max. temperatura 110 o C 110 o C 100 o C Ciśnienie PN6 PN6 PN6 Wymiennik płytowy ze stali nierdzewnej nr 14401, lutowany miedzią (99,9 %). Diagramy przepływu Diagram przepływu i straty ciśnienia strona pierwotna Diagram przepływu i straty ciśnienia strona wtórna Strata ciśnienia (bar) 0,70 0,60 0,50 0,40 0,30 0,20 20 płyt 30 płyt 36 płyt Strata ciśnienia (bar) 0,70 0,60 0,50 0,40 0,30 0,20 20 płyt 30 płyt 36 płyt 0,10 0,10 0, Przepływ (l/h) 0, Przepływ (l/h) 24

25 System zabudowy kotłowni do 70 kw Systemy do pomp ciepła Grupa pompowa do pomp ciepła system do prostego i szybkiego podłączenia obwodu grzewczego w układzie pompy ciepła, z kompletem niezbędnych elementów. Armatura Produkt: grupa pompowa do pomp ciepła dla przepływów do 3 m 3 /h Zalety: do bezpośredniego podłączenia w układzie z pompą ciepła kompletne wyposażenie do przyłączenia obwodu grzewczego prosty i szybki montaż 1. Schemat instalacji bez zasobnika buforowego 2. Schemat instalacji z zasobnikiem buforowym 25

26 Armatura System zabudowy kotłowni do 70 kw Grupy pompowe do pomp ciepła Grupa pompowa do pomp ciepła DN 25 Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm) zamontowanej na powrocie, z 2-metrowym przewodem elektrycznym; dwoma zaworami kulowymi 3-drogowymi (po stronie powrotu) z ręczną blokadą i miejscem dla czujnika temp. śr. 6 mm; dwoma zintegrowanymi termometrami kontaktowymi (zakres temperatury C), pompowym zaworem kulowym z kołnierzem Meibes; po stronie zasilania zintegrowana grupa bezpieczeństwa z zaworem bezpieczeństwa (3 bar) i manometrem (zakres 0-4 bar); trójnikiem do podłączenia naczynia przeponowego; izolacją EPP. 1. Grupa pompowa bez możliwości podłączenia zasobnika Wyposażenie Nr kat. Cena Euro 1" bez pompy EA 270,0 1" z pompą Grundfos Alpha 2L ,5 1 z pompą Wilo Yonos Pico 25/ ,6 2. Grupa pompowa z możliwością podłączenia zasobnika Wyposażenie Nr kat. Cena Euro 1" bez pompy EA 370,0 1" z pompą Grundfos Alpha 2L ,5 1" z pompą Wilo Yonos Pico 25/ WI 524,6 Dane techniczne: Podłączenia górne: Podłączenia dolne: Pompa: Rozstaw osi: Części montażowe wykonane z: 1" GW Typ 1: 1 ½" GZ (płasko uszczelniona) Typ 2: 1" GW patrz nr kat. 125 mm stal, mosiądz, izolacja EPP PTFE (teflon), uszczelka z włókna bez domieszki azbestu, EPDM, materiały uszczelniające 420 x 250 x 255 mm Wymiary (wys./szer./głęb.): Temp. pracy: do 110 C Ciśnienie: PN 6 Ciśnienie zadziałania zaworu bezpieczeństwa: 3 bary Diagramy przepływu Diagram przepływu i straty ciśnienia grup pompowych do pomp ciepła Strata ciśnienia (bar) Strata ciśnienia (bar) Przepływ (l/h) Przepływ (l/h) 26

27 kier. przepływu kier. przepływu kier. przepływu System zabudowy kotłowni do 70 kw CIRCONTROL b R C a 180 Wyposażenie Nr kat. Cena Euro CIRCONTROL C bez zaworu zwrotnego Zawory kulowe z kołnierzem Meibes, termometr w gryfie zaworu, 2 śrubunki z uszczelnieniem, bez pompy 1" (a = 359 mm) ,0 1 ¼" (a = 370 mm) ,6 Armatura dostawa bez pompy CIRCONTROL R, z zaworem zwrotnym Zawór kulowy ze zintegrowanym zaworem zwrotnym ustawianym ręcznie oraz termometrem w gryfie zaworu, śrubunki 1" (b = 117 mm) ,3 1 ¼" (b = 118 mm) ,9 S a CIRCONTROL C + R Kompletny zawór odcinający typu C i powrotny typu R, zawór zwrotny na powrocie 1" (a = 359 mm, b = 117 mm) ,9 1 ¼" (a = 370 mm, b = 118 mm) ,0 dostawa bez pompy 180 CIRCONTROL S ładowanie zasobnika Zawory kulowe z kołnierzem Meibes, od strony ssącej z termometrem w gryfie zaworu i zintegrowanym zaworem zwrotnym ustawianym ręcznie, 2 śrubunki i uszczelki, bez pompy 1" (a = 359 mm) ,8 1 ¼" (a = 370 mm) ,2 M b dostawa bez pompy 180 a CIRCONTROL M Strona zasilania składa się z zaworu kulowego z kołnierzem Meibes z zaworem zwrotnym wyposażonym w śluzę powietrza, termometru czerwonego, śrubunków i uszczelek, 3-drogowego zaworu mieszającego (kvs 7,3) i siłownika. Strona powrotna składa sie z zaworu kulowego z termometrem niebieskim. Bez pompy. 1" (a = 359 mm, b = 151 mm) ,0 Mieszacz 1" z siłownikiem Mieszacz 1" z Bypasse m, siłownik 230 V/50 Hz, czas biegu 2,5 min, 90, moment obrotowy 6 Nm. 1" ML 141,1 Mieszacz 1 ½" GZ / 1" GW Mieszacz, kompatybilny z siłownikiem 230 V/50 Hz, czas biegu 2,5 min, 90, moment obrotowy 6 Nm. 1 ½" GZ / 1" GW ,0 27

28 System zabudowy kotłowni do 70 kw Armatura Wartowniki typ K i Rozdzielacze Gwarancja długiej eksploatacji instalacji grzewczych Produkt: separator powietrza, zwrotnica hydrauliczna i odmulnik w jednym urządzeniu, jako opcja z separatorem magnetycznym DN 25/32 do mocy 70 kw (typ K) Zalety: zapobieganie procesom korozji separowanie zanieczyszczeń w instalacji odsprzężenie układów pompowych Ogrzewanie grzejnikowe Ogrzewanie podłogowe Pompa obiegowa Kocioł wiszący Rozdzielacz 28

29 System zabudowy kotłowni do 70 kw Rozdzielacze i Wartowniki Typ K Rozdzielacz dla 3 obiegów grzewczych Dla trzech obiegów grzewczych oraz ładowania zasobnika z izolacją, do zabudowy grup pompowych UK/MK (uniwersalna kombinacja z grupą pompową ¾", 1" i 1 ¼"), pasuje do rurowych grup przyłączeniowych, komplet z koniecznymi częściami śrubunkowymi i przyłączeniowymi. Nr kat. Cena Euro Dla 3 obwodów Armatura Rozdzielacz dla 5 lub 7 obiegów grzewczych Dla pięciu lub siedmiu obiegów grzewczych, do zabudowy grup pompowych UK/MK (uniwersalna kombinacja z grupą pompową ¾", 1" i 1 ¼"), pasuje do rurowych grup przyłączeniowych, komplet z koniecznymi częściami śrubunkowymi i przyłączeniowymi. Dla 5 obiegów Dla 7 obiegów Rozdzielacz dla 3 obiegów grzewczych z odsprzężeniem pomiędzy zasilaniem a powrotem Dla trzech obiegów grzewczych oraz ładowania zasobnika z izolacją, do zabudowy grup pompowych UK/MK (uniwersalna kombinacja z grupą pompową ¾", 1" i 1 ¼"), pasuje do rurowych grup przyłączeniowych, komplet z koniecznymi częściami śrubunkowymi i przyłączeniowymi. Rozdzielacz z funkcją odsprzężenia pomiędzy zasilaniem a powrotem. Nr kat. Cena Euro Dla 3 obiegów nowość Rozdzielacz dla 5 lub 7 obiegów grzewczych z odsprzężeniem pomiędzy zasilaniem a powrotem Dla pięciu lub siedmiu obiegów grzewczych, do zabudowy grup pompowych UK/MK (uniwersalna kombinacja z grupą pompową ¾", 1" i 1 ¼"), pasuje do rurowych grup przyłączeniowych, komplet z koniecznymi częściami śrubunkowymi i przyłączeniowymi. Rozdzielacz z funkcją odsprzężenia pomiędzy zasilaniem a powrotem. Dla 5 obiegów nowość Dla 7 obiegów nowość Konsola ścienna Ze śrubami i kołkami rozporowymi dla powyższych rozdzielaczy 29

30 System zabudowy kotłowni do 70 kw Rozdzielacze i Wartowniki Typ K Armatura Wartownik typu K z izolacją bez wkładu magnetycznego Pełni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, odmulnika. Przeznaczony dla instalacji grzewczych o mocy do 70 kw. Wyposażony w automatyczny odpowietrznik i zawór spustowy KFE, tuleję zanurzeniową o średnicy 10 mm do czujki temperatury ⅜" GW, dwa zakorkowane gniazda ¾" GW do zamontowania wkładów magnetycznych. Izolacja odpowiadająca przepisom o instalacjach grzewczych max. 130 C, izolacja z tworzywa EPP. Przyłącza płasko uszczelnione z kołnierzem Meibes. Typy standardowe Przepływ Moc* Średnica bocznego przyłącza Nr kat. Cena Euro Wartownik z funkcją zwrotnicy hydraulicznej bez wkładu magnetycznego MHK 25 m 3 /h = 2 kw = 50 DN 25 MHK 32 m 3 /h = 3 kw = 70 DN 32 Wartownik bez funkcji zwrotnicy hydraulicznej bez wkładu magnetycznego MHK 25 m 3 /h = 2 kw = 50 DN ,0 MHK 32 m 3 /h = 3 kw = 70 DN ,0 *Przy ΔT = 20 K Wkład magnetyczny Do Wartowników typu K Dla Wartowników od DN 25 DN 32 C D Wartownik typu K z izolacją wraz z wkładem magnetycznym Pełni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, odmulnika. Przeznaczony dla instalacji grzewczych o mocy do 70 kw. Wyposażony w automatyczny odpowietrznik i zawór spustowy KFE, tuleję zanurzeniową o średnicy 10 mm do czujki temperatury ⅜" GW, dwa zakorkowane gniazda. ¾" GW do zamontowania wkładow magnetycznych. Izolacja odpowiadająca przepisom o instalacjach grzewczych max. 130 C, izolacja z tworzywa EPP. Przyłącza płasko uszczelnione z kołnierzem Meibes. Typy standardowe Przepływ Moc* Średnica bocznego przyłącza Wartownik z funkcją zwrotnicy hydraulicznej z wkładem magnetycznym Nr kat. Cena Euro MHK 25 m 3 /h = 2 kw = 50 DN 25 MHK 32 m 3 /h = 3 kw = 70 DN 32 B A Wartownik bez funkcji zwrotnicy hydraulicznej z wkładem magnetycznym MHK 25 m 3 /h = 2 kw = 50 DN ,0 MHK 32 m 3 /h = 3 kw = 70 DN ,0 *Przy ΔT = 20 K Średnice przyłączy dla wartowników typu K DN / Średnica A B C D DN 25 1 ½" GW 1½" GW 1 ½" GW 1 ½" GW DN 32 2" GW 2" GW 1 ½" GW 1 ½" GW Zestaw przyłączeniowy do montażu grupy pompowej na wartowniku 1 ½" GZ x 1 ½" GW ,9 30

31 1 System zabudowy kotłowni do 70 kw Osprzęt dodatkowy Wyposażenie Nr kat. Cena Euro Złączki zaciskowe 1 Śrubunki zaciskowe z samouszczelniającym gwintem zewnętrznym. 1" x 28 mm G ,3 1 ¼" x 35 mm G ,7 Siłownik z adapterem 2 Z 2-metrowym przewodem do bezpośredniego montażu na mieszaczu grupy MK, rewersyjny synchroniczny silnik 230 V/50 Hz, czas biegu 140 s, 90, moment obrotowy 6 Nm, z możliwością ręcznej regulacji i widoczną skalą. 230 V V ,0 24 V, 0-10 V sterowanie ,0 Armatura 2 Siłownik 2 Z wbudowanym przekaźnikiem, przeznaczony do współpracy np. z regulatorem Viessmann Vitotronik 200 KW2, dalsze dane techniczne jak produkt numer , Siłownik ze zintegrowaną regulacją temperatury wraz z kompletem montażowym 3 Wraz z kablem o długości 2 metry, do bezpośredniego zamontowania na zaworze mieszającym, zasilany napięciem 230 V~, 50 Hz, czas działania 150 s, 90, 10 Nm; zakres ustawień C z napędem awaryjnym ręcznym i widocznym wskaźnikiem stanu położenia, czujnik temperatury D = 6 mm wraz z kablem ,6 Siłownik ze zintegrowanym pogodowym regulatorem temperatury oraz z zestawem montażowym 4 Regulator pogodowy dla mieszanych obwodów grzewczych z możliwością sterowania. Siłownik Promatic CPM ,0 Programator pokojowy DD ,0 Śrubunki podłączeniowe 5 Do uzupełnienia przy połączeniu grupy pompowej z dostępnymi w handlu połączeniami rur. Składa się z: 2 nakrętek, 2 uszczelek, 2 półśrubunków: 1" GW i 1 ¼" GW. Nie ma zastosowania przy modularnym systemie zabudowy. 1" GW ,7 1 ¼" GW ,5 Grupa bezpieczeństwa K Kompletnie uszczelniona i zaizolowana. Składa się z: rozdzielacza ½" GW wyposażonego w zawór bezpieczeństwa ½" x ¾" 3 bary, z manometrem 4 bar i automatycznego odpowietrznika ,2 Komplet do podłączenia naczynia przeponowego Z kątowym statywem ściennym do bezpośredniego elastycznego podłączenia na powrocie. Składa się z: węża opancerzonego Meiflex ¾" dł. 700 mm z gwintem wewnętrznym płasko uszczelnionym, 2 uszczelek ¾", złączki do naczynia MAG ¾" (w celu umożliwienia odłączenia naczynia przeponowego bez konieczności spuszczenia wody z instalacji), kątowego statywu ściennego ze śrubami i kołkami rozporowymi. Do zastosowania z naczyniami przeponowymi o max. średnicy 440 mm ,0 Złączka typu MAG Złączka do podłączenia naczynia przeponowego wg BI. 2/93, umożliwia szybką wymianę naczynia przeponowego bez konieczności spuszczania wody z instalacji, ¾" GZ x ¾" GW. wykonanie dla instalacji grzewczych i solarnych Zawór napełniający Fülly Automatyczny zawór do napełniania instalacji grzewczej do stałego ciśnienia. Nadaje się do ciśnienia w sieci do 10 bar. Zakres regulacji 0,4-3 bar (nastawa wstępna 1,5 bar). Montowany pomiędzy wężem napełniającym a zaworem sieciowym. Typ RM 8 (8 l/min) z filtrem i zaworem zwrotnym, manometrem, z jednej strony ½" GW, z drugiej strony złączka na wąż z zaciskiem

32 System zabudowy kotłowni do 70 kw Osprzęt dodatkowy Armatura Złączka MAG do podłączenia naczynia przeponowego Zastosowanie: do bezpośredniego podłączenia naczynia przeponowego (NP) do instalacji CO. W przypadku wymiany NP należy zdjąć klucz i zaślpkę po lewej stronie zaworu i odkręcić śrubę zamykającą. Dzięki temu naczynie przeponowe zostaje odłączone od instalcji CO a NP opróżnianie jest z czynnika grzewczego poprzez rurkę spustową. Uniwersalne podłączenia NP z wyjściami ¾" i 1". Złączka z wbudowanym zaworem zwrotnym (element zamykający) do łatwego podłączenia / odłączenia systemu grzewczego. W zestawie z manometrem i rurką spustową (długość 150 mm). Wyposażenie Nr kat. Cena Euro Złączka MAG ,2 Manometr pozwalający kontrolować ciśnienie w membranie А А Przekrój Przekroj A-A Spust kanalizacyjny przepływ czynnika grzewczego z/do systemu CO OTWARTY przepływ czynnika grzewczego z systemu CO ZAMKNIĘTY Legenda: 1-manometr; 2-zawor zwrotny; 3-zawor zwrotny manometru; 4-spust z manometru; 5-spust z systemu CO; 6-rurka spustowa. 32
