Kompletny system dla instalacji grzewczych do 2300 kw

Transkrypt

1 Kompletny system dla instalacji grzewczych do 2300 kw Produkt: Kompletny system składający się z: rozdzielacza dla dwóch lub trzech obwodów grzewczych z możliwością dowolnych kombinacji, przyłącza kątowego 90º, umożliwia montaż pod kątem prostym w przypadku ograniczonej ilości miejsca, prefabrykowanych grup pompowych DN 25 DN 65, duży wybór pomp, dla wydajności do 100 m 3 /h i mocy do 2300 kw, wartowników eliminujących występujące w instalacji grzewczej zakłócenia poprzez zintegrowany separator powietrza i gazu, zwrotnicę hydrauliczną, odmulnik oraz na życzenie odmulnik magnetyczny. Połączenia Victaulic Victaulic jest znanym systemem połączeń. Charakteryzuje się szybkim i łatwym montażem. Przy montażu rury są łączone czołowo złączką Victaulic, zakładaną w taki sposób, aby wchodziła w rowki znajdujące się na końcach rur. 30

2 1.3 Części składowe systemu Strona 1 Złączka przejściowa zewnętrzna 37 2 Wartownik 38 3 Złączka przejściowa wewnętrzna 39 4 Złączka redukcyjna tylko dla grup pompowych typu V 32 5 Grupy pompowe 32 6 Zestaw złączek przejściowych zewnętrznych 37 7 Rozdzielacz

3 ca ca. 175 Grupy pompowe V-UK bez mieszacza z izolacją Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym; dwa zawory 2-drogowe (po stronie powrotu z ręcznie regulowanym zaworem zwrotnym); dwa zintegrowane w pokrętłach zaworów kulowych termometry kontaktowe (zakres wskazań o C); zawór kulowy pompowy z kołnierzem Meibes; izolacja EPP; rozstaw osi od 175 mm ustawiany dowolnie; dolne odejście 1 ½ GZ płasko uszczelnione, odejście górne z gwintem wewnętrznym odpowiednim do dymensji pompy. Wykonanie Nr kat. Cena Euro Bez pompy EA 180,0 Z pompą Grundfos Alpha ,0 Z pompą Grundfos Alpha 2L ,0 Z pompą Grundfos Alpha ,0 Z pompą Wilo Yonos Pico 25/ WI 356,4 1 4 Grupy pompowe typ V-UK DN Bez pompy EA 248,0 Z pompą Grundfos Alpha ,0 Z pompą Grundfos Alpha 2L ,0 Z pompą Grundfos Alpha ,0 Z pompą Wilo Yonos Pico 30/ WI 442,0 Dane techniczne DN: Przyłącze górne: G 1 GW G 1¼ GW Przyłącze dolne: Pompa: Rozstaw osi: Elementy konstrukcyjne wykonane z: Wymiary (wys./szer./głęb.): Materiały uszczelniające: G 1½ GZ (uszczelka płaska) patrz nr artykułu od 175 mm stali, mosiądzu, izolacji EPS ok. 550 x 175 x 240 mm PTFE (teflon), uszczelka wzmocniona włóknem, pozbawiona azbestu, EPDM (kauczuk etylenowo- -propylenowy) Wskazania temperatury: od 0 do 120 C Temperatura eksploatacyjna: do 110 C Ciśnienie eksploatacyjne: PN 10 Wartość Kvs: 9,7 11 Diagram przepływu Strata ciśnienia (bar) Wykres spadku ciśnienia w funkcji przepływu objętościowego. Grupy pompowe V-UK Przepływ objętościowy (l/h) 4 Komplet śrubunków Wykonanie Nr kat. Cena Euro 2 kompletne złączki 1 ½, gwint wewnętrzny x DN 50 (60,3 mm Victaulic) ,7 32

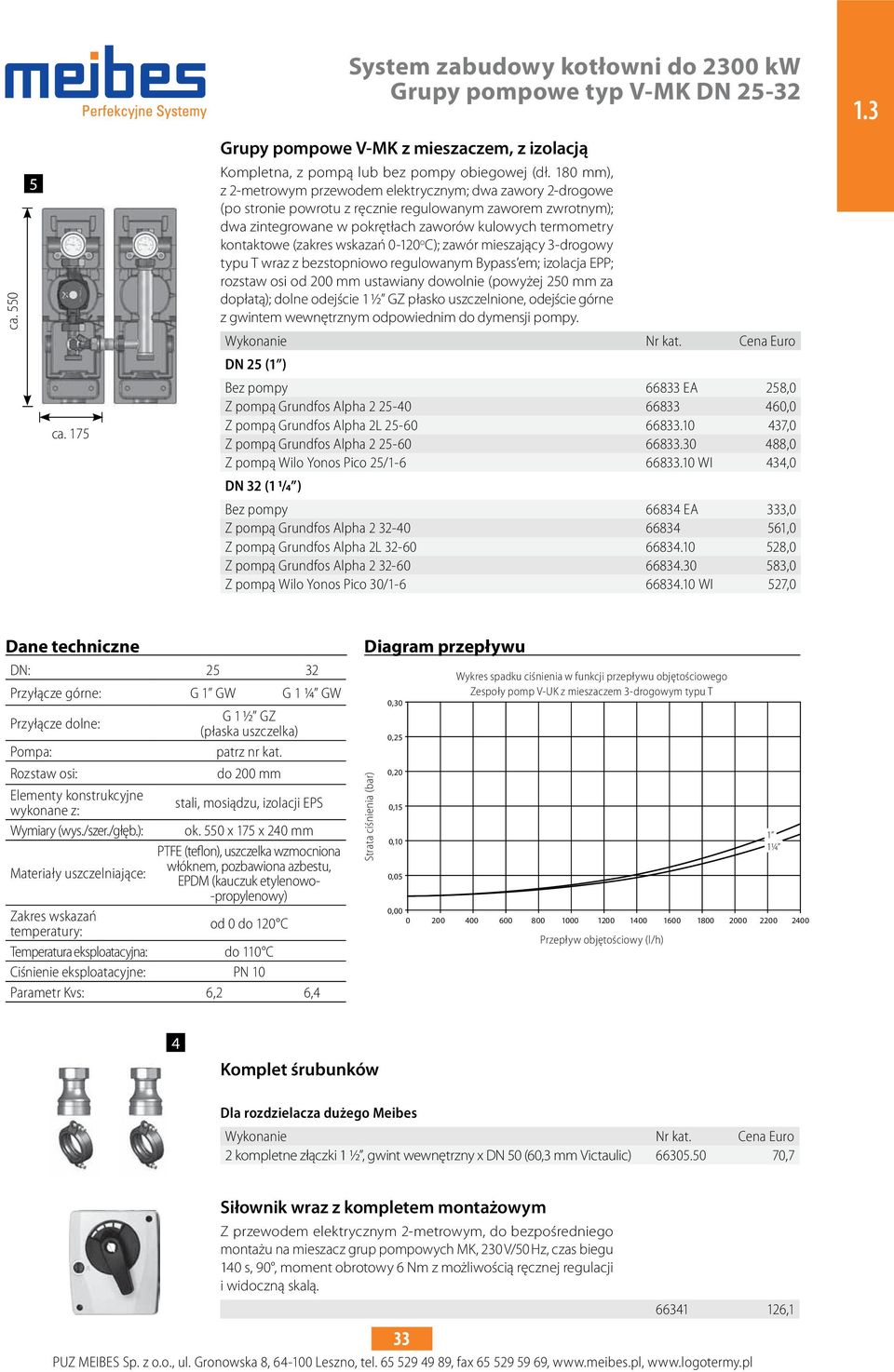

4 ca ca. 175 Grupy pompowe V-MK z mieszaczem, z izolacją Kompletna, z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym; dwa zawory 2-drogowe (po stronie powrotu z ręcznie regulowanym zaworem zwrotnym); dwa zintegrowane w pokrętłach zaworów kulowych termometry kontaktowe (zakres wskazań o C); zawór mieszający 3-drogowy typu T wraz z bezstopniowo regulowanym Bypass em; izolacja EPP; rozstaw osi od 200 mm ustawiany dowolnie (powyżej 250 mm za dopłatą); dolne odejście 1 ½ GZ płasko uszczelnione, odejście górne z gwintem wewnętrznym odpowiednim do dymensji pompy. Wykonanie Nr kat. Cena Euro Bez pompy EA 258,0 Z pompą Grundfos Alpha ,0 Z pompą Grundfos Alpha 2L ,0 Z pompą Grundfos Alpha ,0 Z pompą Wilo Yonos Pico 25/ WI 434,0 1 4 Grupy pompowe typ V-MK DN Bez pompy EA 333,0 Z pompą Grundfos Alpha ,0 Z pompą Grundfos Alpha 2L ,0 Z pompą Grundfos Alpha ,0 Z pompą Wilo Yonos Pico 30/ WI 527,0 1.3 Dane techniczne DN: Przyłącze górne: G 1 GW G 1 ¼ GW Przyłącze dolne: Pompa: Rozstaw osi: G 1 ½ GZ (płaska uszczelka) patrz nr kat. do 200 mm Elementy konstrukcyjne wykonane z: stali, mosiądzu, izolacji EPS Wymiary (wys./szer./głęb.): ok. 550 x 175 x 240 mm PTFE (teflon), uszczelka wzmocniona Materiały uszczelniające: włóknem, pozbawiona azbestu, EPDM (kauczuk etylenowo- -propylenowy) Zakres wskazań temperatury: od 0 do 120 C Temperatura eksploatacyjna: do 110 C Ciśnienie eksploatacyjne: PN 10 Parametr Kvs: 6,2 6,4 Diagram przepływu Strata ciśnienia (bar) 0,30 0,25 0,20 0,15 0,10 0,05 Wykres spadku ciśnienia w funkcji przepływu objętościowego Zespoły pomp V-UK z mieszaczem 3-drogowym typu T 0, Przepływ objętościowy (l/h) 1 1¼ 4 Komplet śrubunków Wykonanie Nr kat. Cena Euro 2 kompletne złączki 1 ½, gwint wewnętrzny x DN 50 (60,3 mm Victaulic) ,7 Siłownik wraz z kompletem montażowym Z przewodem elektrycznym 2-metrowym, do bezpośredniego montażu na mieszacz grup pompowych MK, 230 V/50 Hz, czas biegu 140 s, 90, moment obrotowy 6 Nm z możliwością ręcznej regulacji i widoczną skalą ,1 33

5 5 Grupy pompowe typ FL-UK DN Grupy pompowe FL-UK bez mieszacza Rozstaw osi od 250 mm, komplet uszczelniony i sprawdzony ciśnieniowo. Grupa pompowa składa się: z lub bez pompy obiegowej, 3 zaworów odcinających, zaworu zwrotnego, trzech zaworów spustowych KFE, dwóch termometrów, filtra siatkowego, dodatkowych przyłączy 1/2" na zasilaniu i powrocie, złączek przejściowych Victaulic dla rozdzielacza, części rurowych i połączeniowych. Maksymalne dopuszczalne ciśnienie PN 10 Maksymalna dopuszczalna temperatura 110 C 920/1000 (DN 65) ca. 495 Opis produktu Nr kat. Cena Euro 1 2 Bez pompy EA 1187,1 Z pompą Grundfos Magna F ,8 Z pompą Wilo Stratos 40/ WI 2242,4 Długość montażowa pompy 250 mm. Bez pompy EA 1297,1 Z pompą Grundfos Magna F ,3 Z pompą Grundfos Magna F ,5 Z pompą Wilo Stratos 50/ WI 2746,2 Długość montażowa pompy 280 mm. 1 2 Bez pompy EA 1555,4 Z pompą Grundfos Magna F ,2 Z pompą Wilo Stratos 65/ WI 3524,8 Długość montażowa pompy 340 mm. Inne typy pomp na zapytanie. Przy dostawie bez pompy standardowy zakres dostawy nie obejmuje wycięcia na pompę. Przegląd mocy i wydajności Wielkość Średnica nominalna V w l/h v = 0,5 m/ v = 1,0 m/ v = 1,5 m/ Q w kw Q w kw Q w kw T = T = V w l/h T = T = V w l/h T = T = 10 K 20 K 10 K 20 K 10 K 20 K 1 1/2 DN DN /2 DN v = prędkość przepływu V = natężenie przepływu objętościowego Q = moc T = różnica temperatur między dopływem i odpływem UK = bezpośredni obwód grzewczy MK = obwód grzewczy z mieszaczem UWAGA: Tabela wartości orientacyjnych. Natężenie przepływu objętościowego zależy od pompy! A A1 bez przedłużki A2 z przedłużką przedłużka Przedłużka do pomp Grupy pompowe bez pompy posiadają miejsce do zabudowy pomp o standardowej długości montażowej. Na przykład, pompa Wilo TOP-S 50/7 ma długość montażową 280 mm (długość standardowa), a pompa tego samego typu i wielkości TOP-S 50/4 240 mm. W przypadku takim, jeśli wybrana pompa ma mniejszą długość montażową niż standardowa, zalecane jest stosowanie przedłużki, która kompensuje brakującą wysokość pompy. Wykonanie S [mm] S1 [mm] Nr kat. Euro/szt. Przedłużka do pompy DN 40 (11/2") ,3 Przedłużka do pompy DN 50 ( 2") ,0 A miejsce do montażu pompy A1 bez przedłużki A2 z przedłużką 34

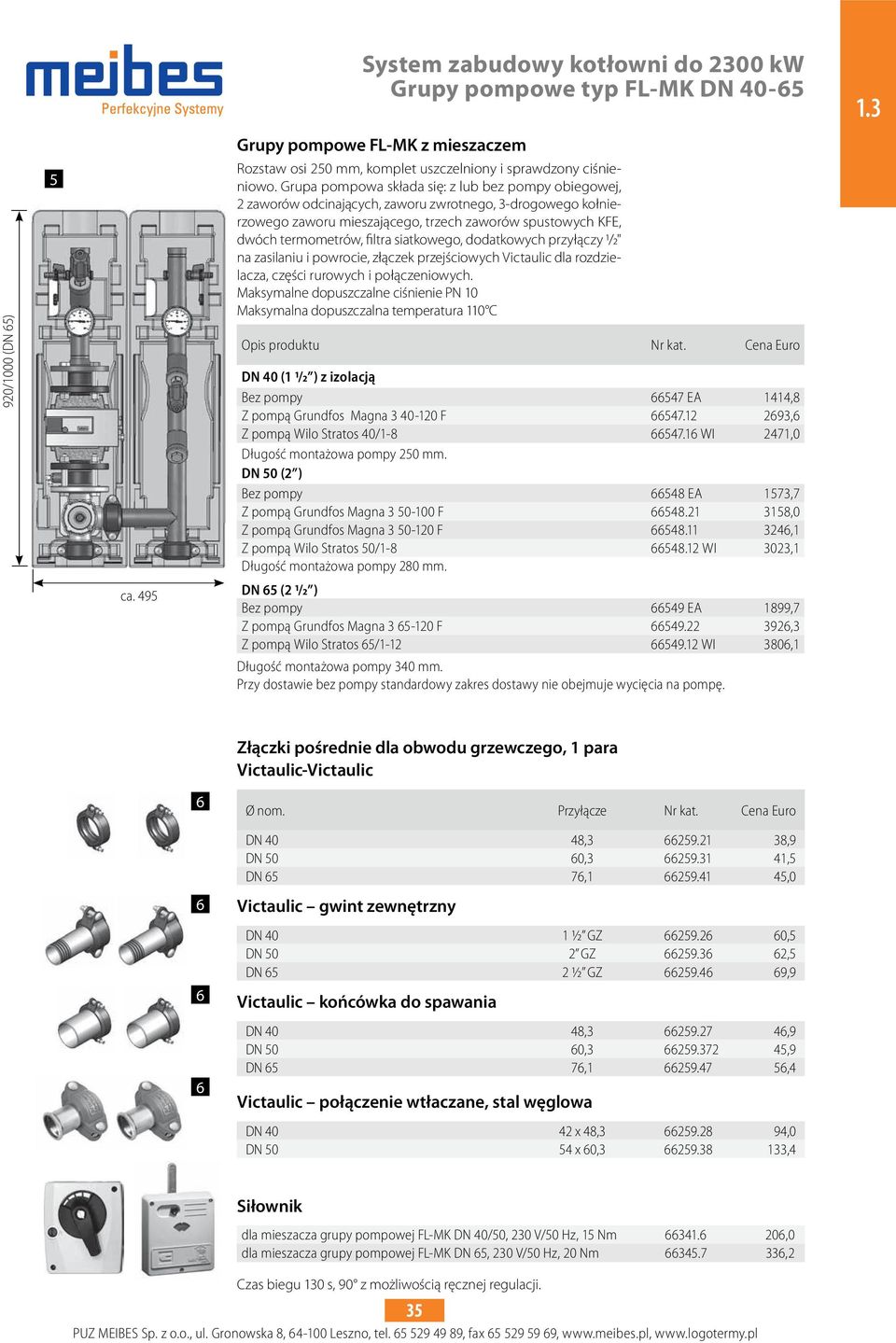

6 Grupy pompowe typ FL-MK DN /1000 (DN 65) 5 ca. 495 Grupy pompowe FL-MK z mieszaczem Rozstaw osi 250 mm, komplet uszczelniony i sprawdzony ciśnieniowo. Grupa pompowa składa się: z lub bez pompy obiegowej, 2 zaworów odcinających, zaworu zwrotnego, 3-drogowego kołnierzowego zaworu mieszającego, trzech zaworów spustowych KFE, dwóch termometrów, filtra siatkowego, dodatkowych przyłączy 1/2" na zasilaniu i powrocie, złączek przejściowych Victaulic dla rozdzielacza, części rurowych i połączeniowych. Maksymalne dopuszczalne ciśnienie PN 10 Maksymalna dopuszczalna temperatura 110 C Opis produktu Nr kat. Cena Euro 1 2 Bez pompy EA 1414,8 Z pompą Grundfos Magna F ,6 Z pompą Wilo Stratos 40/ WI 2471,0 Długość montażowa pompy 250 mm. Bez pompy EA 1573,7 Z pompą Grundfos Magna F ,0 Z pompą Grundfos Magna F ,1 Z pompą Wilo Stratos 50/ WI 3023,1 Długość montażowa pompy 280 mm. 1 2 Bez pompy EA 1899,7 Z pompą Grundfos Magna F ,3 Z pompą Wilo Stratos 65/ WI 3806,1 Długość montażowa pompy 340 mm. Przy dostawie bez pompy standardowy zakres dostawy nie obejmuje wycięcia na pompę. Złączki pośrednie dla obwodu grzewczego, 1 para Victaulic-Victaulic 6 Ø nom. Przyłącze Nr kat. Cena Euro DN 40 48, ,9 DN 50 60, ,5 DN 65 76, , Victaulic gwint zewnętrzny DN 40 1 ½ GZ ,5 DN 50 2 GZ ,5 DN 65 2 ½ GZ ,9 Victaulic końcówka do spawania DN 40 48, ,9 DN 50 60, ,9 DN 65 76, ,4 Victaulic połączenie wtłaczane, stal węglowa DN x 48, ,0 DN x 60, ,4 Siłownik dla mieszacza grupy pompowej FL-MK DN 40/50, 230 V/50 Hz, 15 Nm ,0 dla mieszacza grupy pompowej FL-MK DN 65, 230 V/50 Hz, 20 Nm ,2 Czas biegu 130 s, 90 z możliwością ręcznej regulacji. 35

7 Rozdzielacz Victaulic Meibes duży rozdzielacz (moduł 2-obwodowy lub 3-obwodowy) Rozdzielacze składają się z dwóch umieszczonych nad sobą komór (zasilanie, powrót) z izolacją termiczną. Obwód kotła może być podłączany zarówno z lewej, jak i z prawej strony. Wszystkie przyłącza są przygotowane do zastosowania opasek Victaulic. Górne odprowadzenia, przeznaczone do podłączenia obwodów grzewczych, mają średnicę nominalną DN 50. Wszystkie rozdzielacze są dostarczane w stanie polakierowanym, po próbie ciśnieniowej, kompletnie zaizolowane i z dwoma podstawami posiadającymi możliwość regulacji wysokości. Poza tym dostarczane są dwie złączki Victaulic i dwie pokrywy końcowe z otworem 1/2 oraz izolacje dla opasek Victaulic. Otwory są zamknięte zaślepkami. Alternatywnie może być wkręcony kurek KFE do opróżniania. System rozdzielacza składa się z elementów dla dwóch albo trzech obwodów grzewczych, które mogą być w dowolny sposób łączone ze sobą. Maksymalnie dopuszczalne ciśnienie: PN 10 Maksymalnie dopuszczalna temperatura: 110 C Moc Wydajność Ø zew. rury Rozstaw osi Nr kat. Cena Euro Moduł 2-obwodowy wraz z dwoma opaskami Victaulic z zaślepkami i izolacją kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,0 Podane moce odnoszą się do T = 20 K, max. temp. = 110 C Moduł 3-obwodowy wraz z dwoma opaskami Victaulic z zaślepkami i izolacją 1150 kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,6 Połączenie kątowe jedna para wraz z dwoma opaskami Victaulic i z izolacją 280 kw 12 m 3 /h 114, ,2 700 kw / 1150 kw m 3 /h 168,3 340/ , kw 100 m 3 /h 219, ,3 3 Tabliczka z opisem dla izolacji rozdzielacza Jedna para (1 x czerwona, 1 x niebieska) wraz z kołkami rozporowymi i etykietami do opisu Złączki przejściowe (wewnątrz systemu) (np. między wartownikiem a rozdzielaczem V wewnątrz systemu, lub wartownikiem a połączeniem kątowym W, lub wartownikiem a zródłem ciepła WEZ). Wartownik (HZW) do rozdzielacza (V), połączenie kątowe (W), źródło ciepła (WEZ) Victaulic Victaulic, 1 para. Ø nom. HZW 36 V, W, WEZ ,5 Rozstaw osi Nr kat. Cena Euro DN 50 60,3 114, ,0 DN 80 88,9 114, ,6 DN ,3 168, ,7 DN ,3 168, ,7 DN ,1 219, ,3

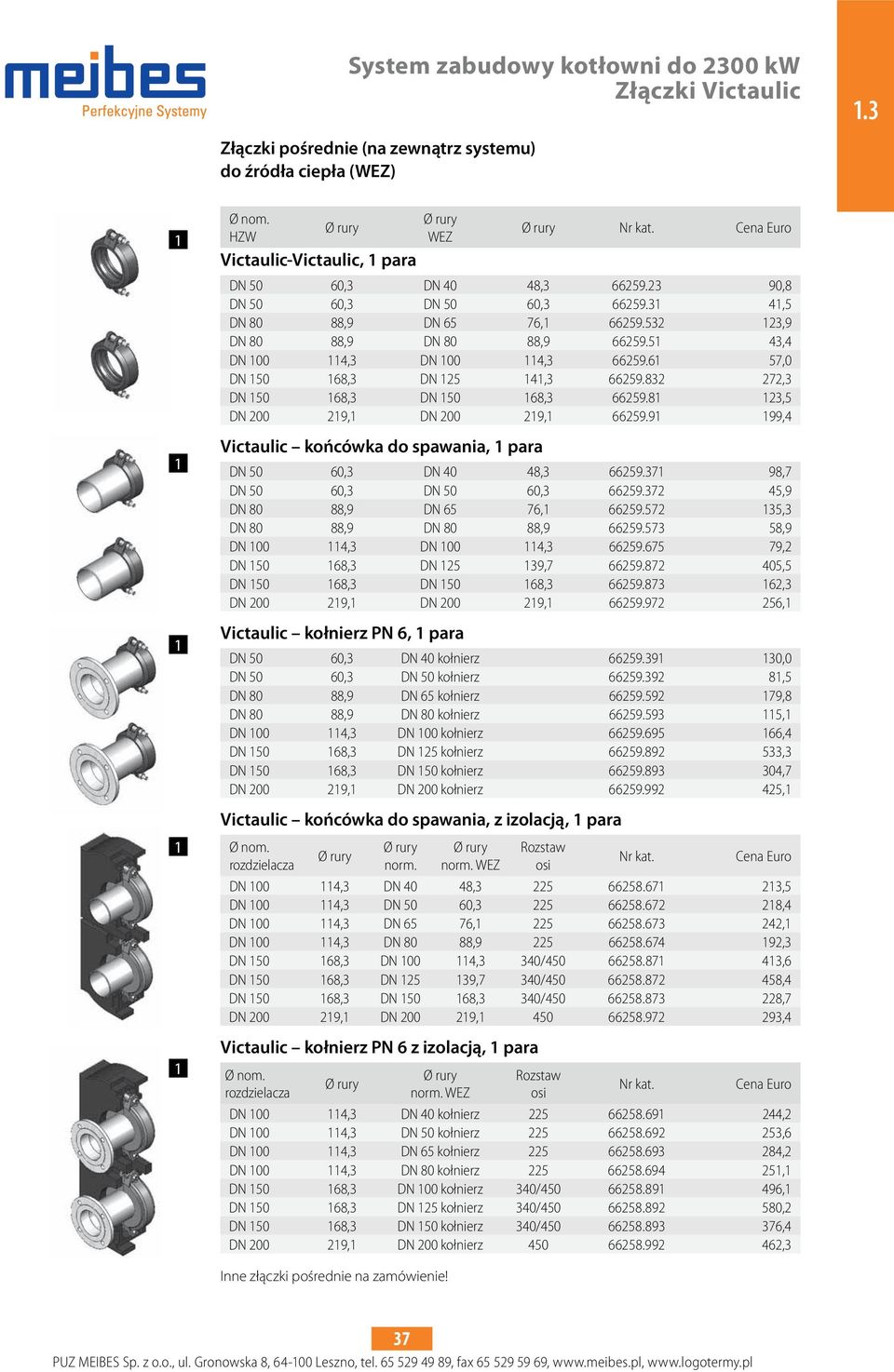

8 Złączki Victaulic Złączki pośrednie (na zewnątrz systemu) do źródła ciepła (WEZ) Ø nom. HZW Victaulic-Victaulic, 1 para WEZ Nr kat. Cena Euro DN 50 60,3 DN 40 48, ,8 DN 50 60,3 DN 50 60, ,5 DN 80 88,9 DN 65 76, ,9 DN 80 88,9 DN 80 88, ,4 DN ,3 DN , ,0 DN ,3 DN , ,3 DN ,3 DN , ,5 DN ,1 DN , ,4 Victaulic końcówka do spawania, 1 para DN 50 60,3 DN 40 48, ,7 DN 50 60,3 DN 50 60, ,9 DN 80 88,9 DN 65 76, ,3 DN 80 88,9 DN 80 88, ,9 DN ,3 DN , ,2 DN ,3 DN , ,5 DN ,3 DN , ,3 DN ,1 DN , ,1 Victaulic kołnierz PN 6, 1 para DN 50 60,3 DN 40 kołnierz ,0 DN 50 60,3 DN 50 kołnierz ,5 DN 80 88,9 DN 65 kołnierz ,8 DN 80 88,9 DN 80 kołnierz ,1 DN ,3 DN 100 kołnierz ,4 DN ,3 DN 125 kołnierz ,3 DN ,3 DN 150 kołnierz ,7 DN ,1 DN 200 kołnierz ,1 Victaulic końcówka do spawania, z izolacją, 1 para Ø nom. rozdzielacza norm. norm. WEZ Rozstaw osi Nr kat. Cena Euro DN ,3 DN 40 48, ,5 DN ,3 DN 50 60, ,4 DN ,3 DN 65 76, ,1 DN ,3 DN 80 88, ,3 DN ,3 DN ,3 340/ ,6 DN ,3 DN ,7 340/ ,4 DN ,3 DN ,3 340/ ,7 DN ,1 DN , ,4 Victaulic kołnierz PN 6 z izolacją, 1 para Ø nom. rozdzielacza norm. WEZ Rozstaw osi Nr kat. Cena Euro DN ,3 DN 40 kołnierz ,2 DN ,3 DN 50 kołnierz ,6 DN ,3 DN 65 kołnierz ,2 DN ,3 DN 80 kołnierz ,1 DN ,3 DN 100 kołnierz 340/ ,1 DN ,3 DN 125 kołnierz 340/ ,2 DN ,3 DN 150 kołnierz 340/ ,4 DN ,1 DN 200 kołnierz ,3 Inne złączki pośrednie na zamówienie! 37

9 Wartowniki typ VICTAULIC Gwarancja długiej eksploatacji instalacji grzewczych Produkt: separator powietrza, zwrotnica hydrauliczna i odmulnik w jednym urządzeniu, jako opcja z separatorem magnetycznym do DN 200 do mocy 2300 kw Zalety: zapobieganie procesom korozji separowanie zanieczyszczeń w instalacji odsprzężenie układów pompowych Σ V pk > k Σ V po V pk wydajność pomp obiegu kotłowego V po wydajność pomp obiegu grzewczego k współczynnik doboru (1,10 1,50) Ogrzewanie grzejnikowe Ogrzewanie podłogowe Pompa obiegowa Rozdzielacz 38

10 Wartownik Victaulic Wartownik (ze zwrotnicą hydrauliczną Victaulic albo bez zwrotnicy) Pełni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, jak również odmulnika. Spawany, stalowy układ pionowego rozdzielacza hydraulicznego z rowkiem Victaulic PN 6. Max. ciśnienie pracy 6 bar zbiornik. Komora szlamowa zamontowana na dnie z czterema zakorkowanymi gniazdami 3/4 GW do zamontowania wkładów magnetycznych. Automatyczny odpowietrznik z zaworem stopowym, tuleja zanurzeniowa o średnicy 10 mm do czujki temperatury 3 8 GW w górnej dennicy, armatura do płukania 1 zamontowana w górnej i dolnej dennicy. Regulowana wysokość podstawy (teleskop). Izolacja odpowiadająca przepisom o instalacjach grzewczych max. 130 C. Moc Wydajność Średnica zewnętrzna rury Nr kat. Cena Euro 2 2 Wartownik z funkcją zwrotnicy hydraulicznej Victaulic bez wkładów magnetycznych Wartownik bez funkcji zwrotnicy hydraulicznej Victaulic bez wkładów magnetycznych 135 kw 6 m 3 /h 60, ,2 280 kw 12 m 3 /h 88, ,9 700 kw 30 m 3 /h 114, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,1 Wkłady magnetyczne dla wartowników Do wszystkich typów Wartowników można zamówić wkłady magnetyczne. Komplet stanowią 4 sztuki. 3 Złączki przejściowe Victaulic (np. między wartownikiem a rozdzielaczem V wewnątrz systemu, lub wartownikiem a połączeniem kątowym W, lub wartownikiem a źródłem ciepła WEZ). Wartownik (HZW) do rozdzielacza (V), połączenie kątowe (W), źródło ciepła (WEZ) Victaulic Victaulic, 1 para. Ø nom. HZW V, W, WEZ Rozstaw osi Nr kat. Cena Euro DN 50 60,3 114, ,0 DN 80 88,9 114, ,6 DN ,3 168, ,7 DN ,3 168, ,7 DN ,1 219, ,3 39

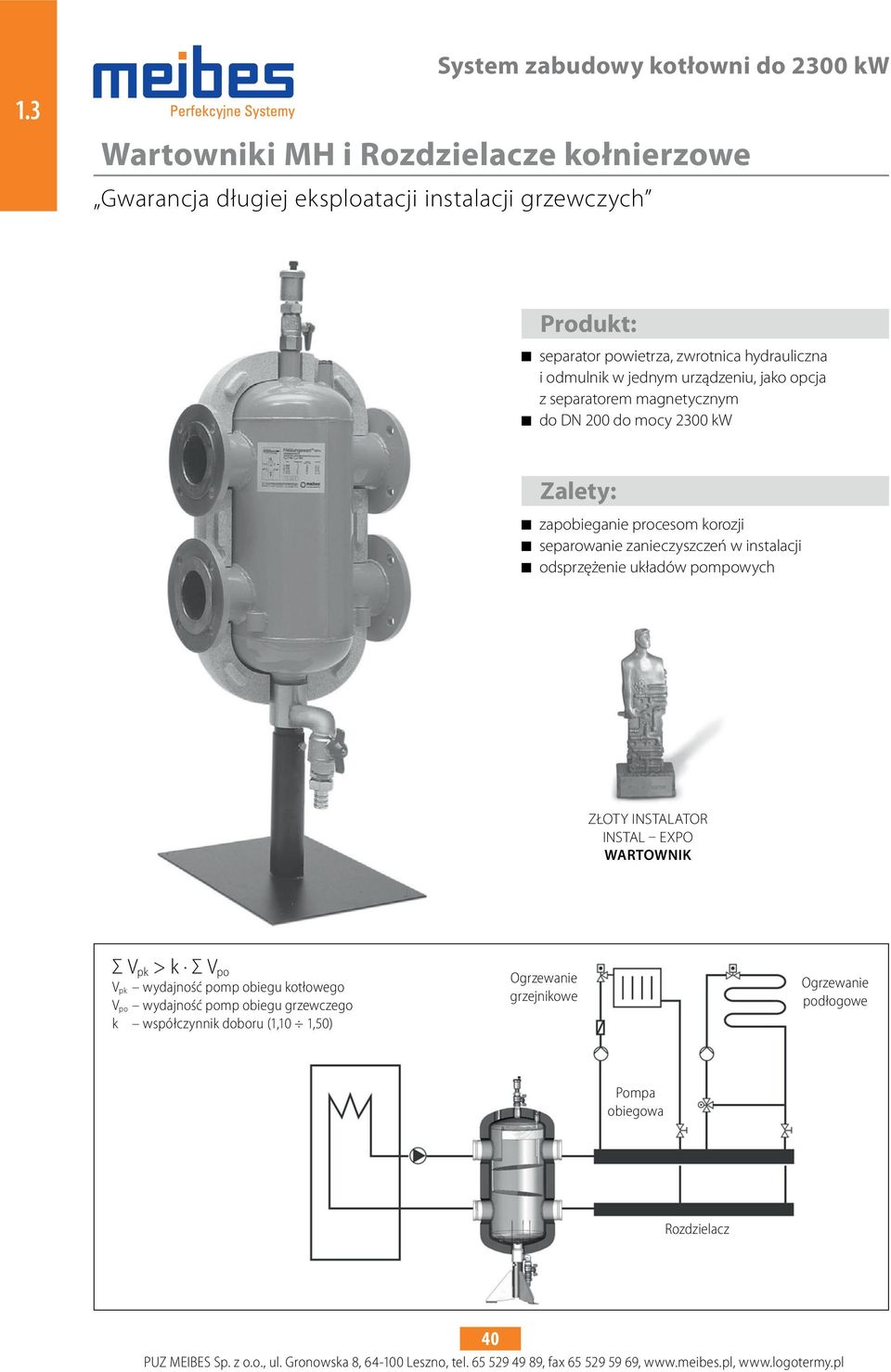

11 Wartowniki MH i Rozdzielacze kołnierzowe Gwarancja długiej eksploatacji instalacji grzewczych Produkt: separator powietrza, zwrotnica hydrauliczna i odmulnik w jednym urządzeniu, jako opcja z separatorem magnetycznym do DN 200 do mocy 2300 kw Zalety: zapobieganie procesom korozji separowanie zanieczyszczeń w instalacji odsprzężenie układów pompowych ZŁOTY INSTALATOR INSTAL EXPO WARTOWNIK Σ V pk > k Σ V po V pk wydajność pomp obiegu kotłowego V po wydajność pomp obiegu grzewczego k współczynnik doboru (1,10 1,50) Ogrzewanie grzejnikowe Ogrzewanie podłogowe Pompa obiegowa Rozdzielacz 40

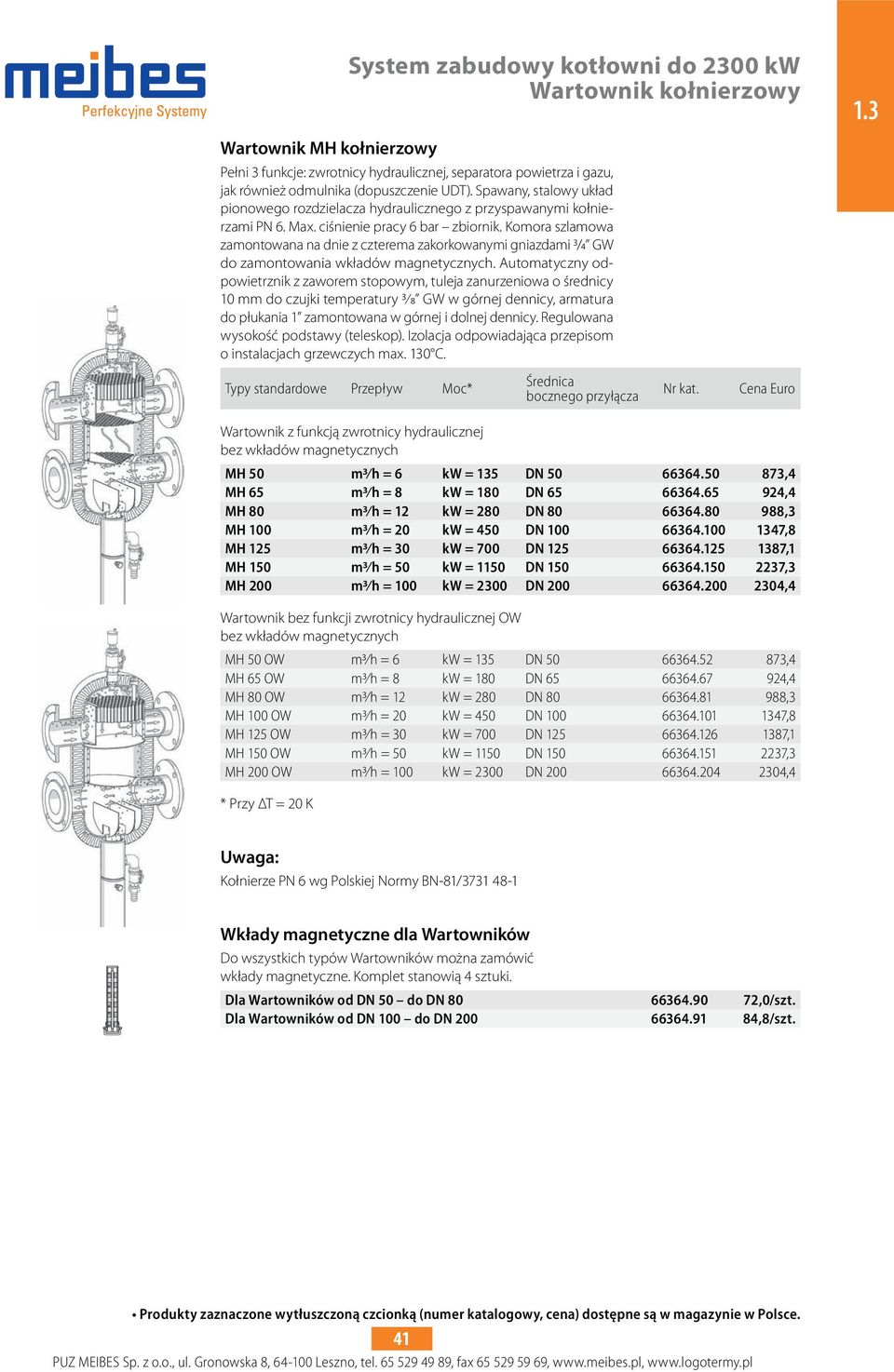

12 Wartownik MH kołnierzowy Wartownik kołnierzowy Pełni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, jak również odmulnika (dopuszczenie UDT). Spawany, stalowy układ pionowego rozdzielacza hydraulicznego z przyspawanymi kołnierzami PN 6. Max. ciśnienie pracy 6 bar zbiornik. Komora szlamowa zamontowana na dnie z czterema zakorkowanymi gniazdami 3/4 GW do zamontowania wkładów magnetycznych. Automatyczny odpowietrznik z zaworem stopowym, tuleja zanurzeniowa o średnicy 10 mm do czujki temperatury 3 8 GW w górnej dennicy, armatura do płukania 1 zamontowana w górnej i dolnej dennicy. Regulowana wysokość podstawy (teleskop). Izolacja odpowiadająca przepisom o instalacjach grzewczych max. 130 C. Typy standardowe Przepływ Moc* Średnica bocznego przyłącza Nr kat. Cena Euro 1.3 Wartownik z funkcją zwrotnicy hydraulicznej bez wkładów magnetycznych Wartownik bez funkcji zwrotnicy hydraulicznej OW bez wkładów magnetycznych MH 50 OW m3 h = 6 kw = 135 DN ,4 MH 65 OW m3 h = 8 kw = 180 DN ,4 MH 80 OW m3 h = 12 kw = 280 DN ,3 MH 100 OW m3 h = 20 kw = 450 DN ,8 MH 125 OW m3 h = 30 kw = 700 DN ,1 MH 150 OW m3 h = 50 kw = 1150 DN ,3 MH 200 OW m3 h = 100 kw = 2300 DN ,4 * Przy T = 20 K Uwaga: Kołnierze PN 6 wg Polskiej Normy BN-81/ Wkłady magnetyczne dla Wartowników Do wszystkich typów Wartowników można zamówić wkłady magnetyczne. Komplet stanowią 4 sztuki. 41

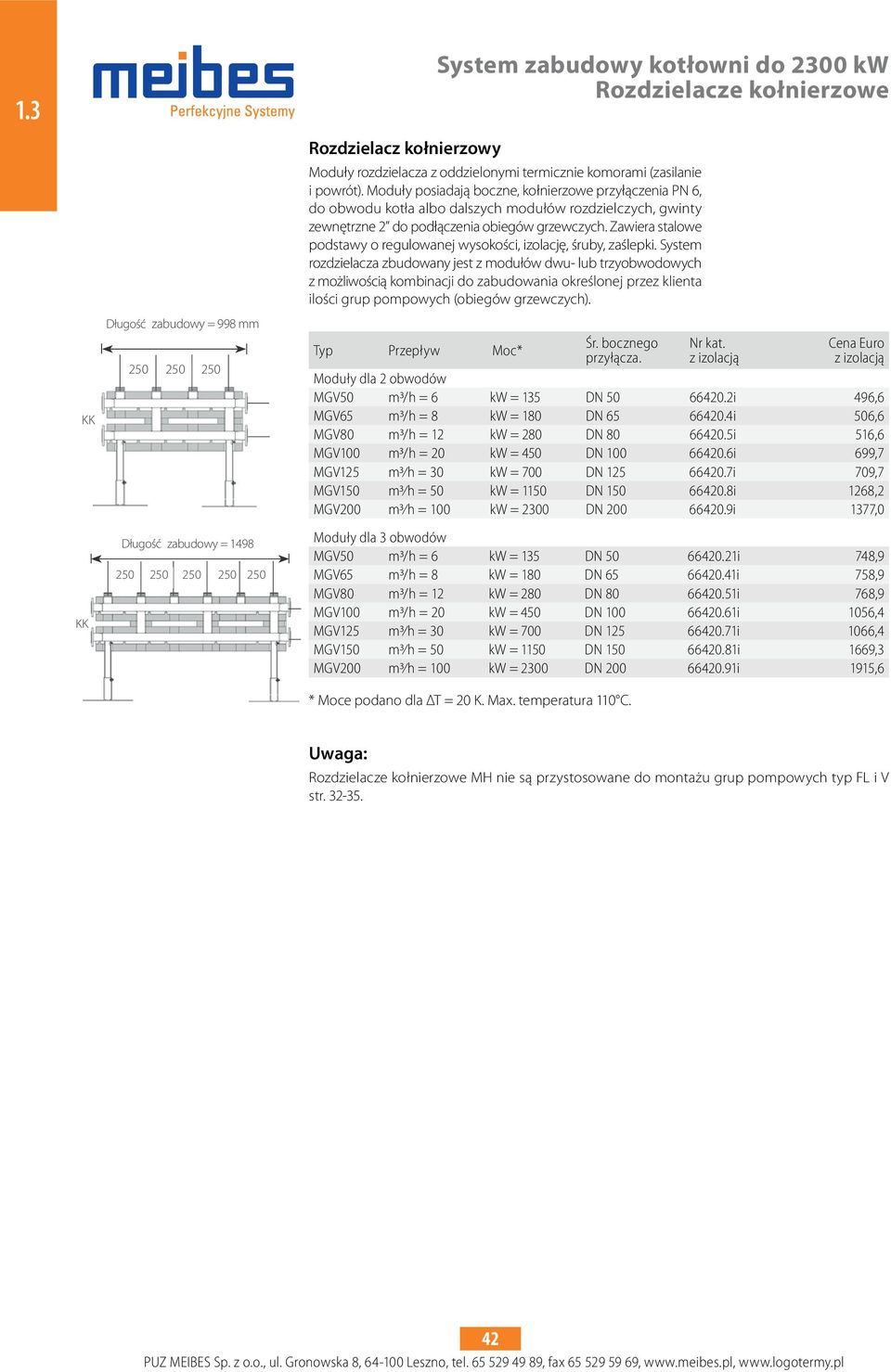

13 KK KK Długość zabudowy = 998 mm Długość zabudowy = Rozdzielacz kołnierzowy Moduły rozdzielacza z oddzielonymi termicznie komorami (zasilanie i powrót). Moduły posiadają boczne, kołnierzowe przyłączenia PN 6, do obwodu kotła albo dalszych modułów rozdzielczych, gwinty zewnętrzne 2 do podłączenia obiegów grzewczych. Zawiera stalowe podstawy o regulowanej wysokości, izolację, śruby, zaślepki. System rozdzielacza zbudowany jest z modułów dwu- lub trzyobwodowych z możliwością kombinacji do zabudowania określonej przez klienta ilości grup pompowych (obiegów grzewczych). Typ Przepływ Moc* Rozdzielacze kołnierzowe Śr. bocznego przyłącza. Nr kat. z izolacją Cena Euro z izolacją Moduły dla 2 obwodów MGV50 m3/h = 6 kw = 135 DN i 496,6 MGV65 m3/h = 8 kw = 180 DN i 506,6 MGV80 m3/h = 12 kw = 280 DN i 516,6 MGV100 m3/h = 20 kw = 450 DN i 699,7 MGV125 m3 h = 30 kw = 700 DN i 709,7 MGV150 m3 h = 50 kw = 1150 DN i 1268,2 MGV200 m3 h = 100 kw = 2300 DN i 1377,0 Moduły dla 3 obwodów MGV50 m3/h = 6 kw = 135 DN i 748,9 MGV65 m3/h = 8 kw = 180 DN i 758,9 MGV80 m3/h = 12 kw = 280 DN i 768,9 MGV100 m3/h = 20 kw = 450 DN i 1056,4 MGV125 m3 h = 30 kw = 700 DN i 1066,4 MGV150 m3 h = 50 kw = 1150 DN i 1669,3 MGV200 m3 h = 100 kw = 2300 DN i 1915,6 * Moce podano dla T = 20 K. Max. temperatura 110 C. Uwaga: Rozdzielacze kołnierzowe MH nie są przystosowane do montażu grup pompowych typ FL i V str
