1 2.1 Zestawy SolarPack Kolektory słoneczne Grupy solarne Automatyka systemu solarnego Logo Fresh Orurowanie Inoflex Napełnianie i serwis Zasobniki 90 51

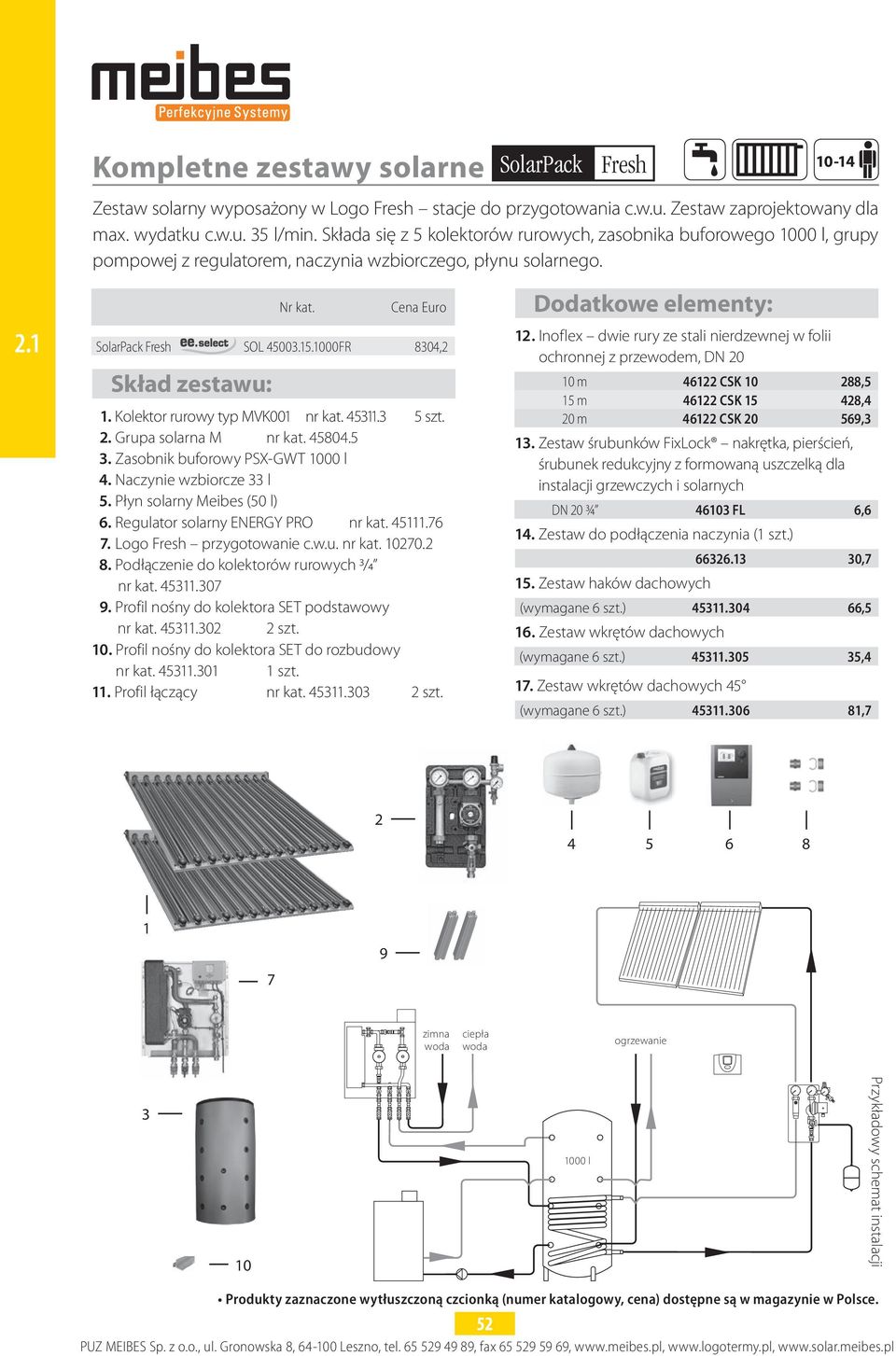

2 Kompletne zestawy solarne Fresh Zestaw solarny wyposażony w Logo Fresh stacje do przygotowania c.w.u. Zestaw zaprojektowany dla max. wydatku c.w.u. 35 l/min. Składa się z 5 kolektorów rurowych, zasobnika buforowego 1000 l, grupy pompowej z regulatorem, naczynia wzbiorczego, płynu solarnego Nr kat. Cena Euro SolarPack Fresh SOL FR 8304,2 Skład zestawu: 1. Kolektor rurowy typ MVK001 nr kat szt. 2. Grupa solarna M nr kat Zasobnik buforowy PSX-GWT 1000 l 4. Naczynie wzbiorcze 33 l 5. Płyn solarny Meibes (50 l) 6. Regulator solarny ENERGY PRO nr kat Logo Fresh przygotowanie c.w.u. nr kat Podłączenie do kolektorów rurowych 3/4 nr kat Profil nośny do kolektora SET podstawowy nr kat szt. 10. Profil nośny do kolektora SET do rozbudowy nr kat szt. 11. Profil łączący nr kat szt. Dodatkowe elementy: 12. Inoflex dwie rury ze stali nierdzewnej w folii ochronnej z przewodem, DN m CSK ,5 15 m CSK ,4 20 m CSK ,3 13. Zestaw śrubunków FixLock nakrętka, pierścień, śrubunek redukcyjny z formowaną uszczelką dla instalacji grzewczych i solarnych DN 20 ¾ FL 6,6 14. Zestaw do podłączenia naczynia (1 szt.) 15. Zestaw haków dachowych ,7 (wymagane 6 szt.) ,5 16. Zestaw wkrętów dachowych (wymagane 6 szt.) ,4 17. Zestaw wkrętów dachowych 45 (wymagane 6 szt.) , zimna woda ciepła woda ogrzewanie l Przykładowy schemat instalacji Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 52

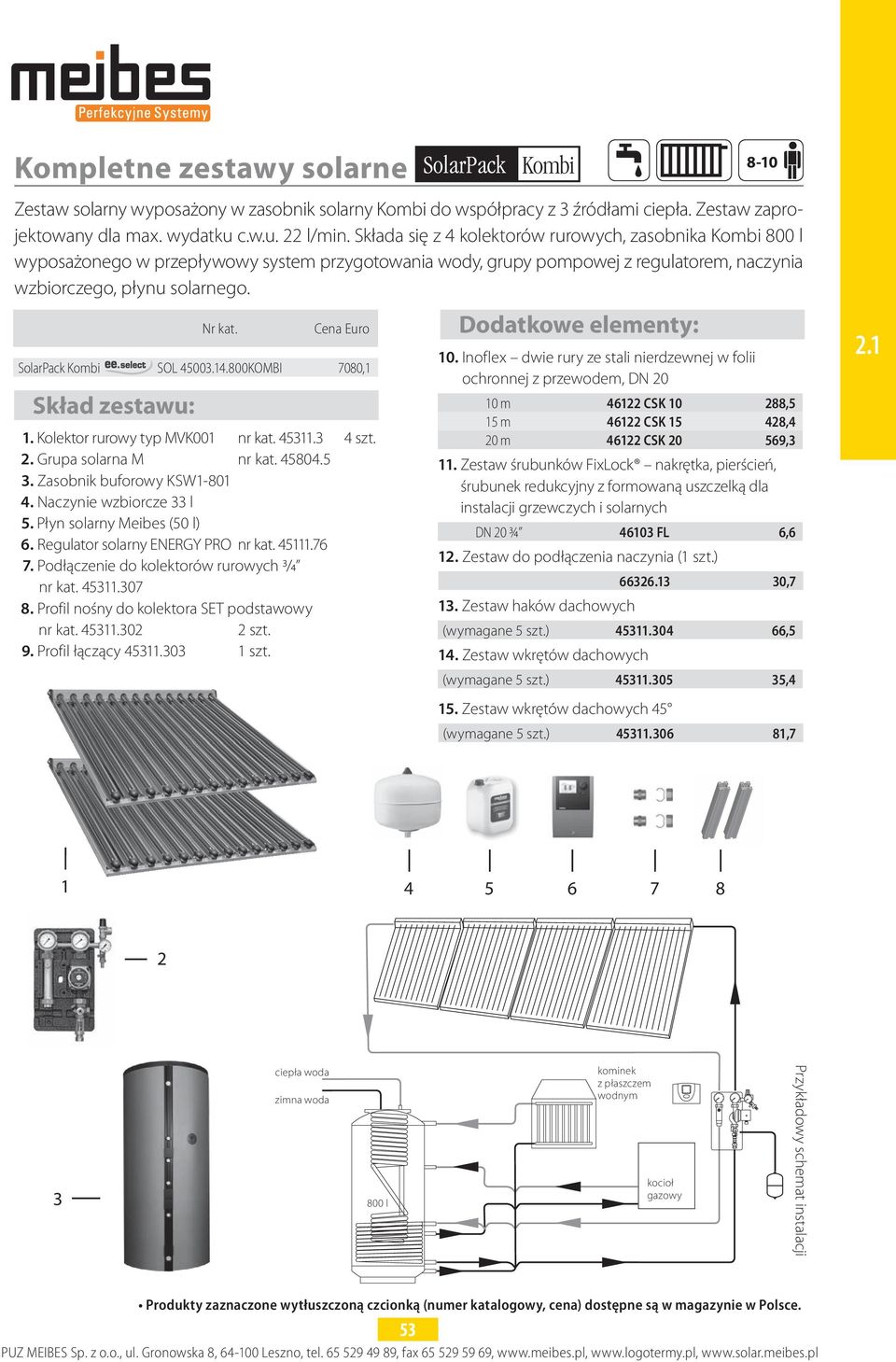

3 Kompletne zestawy solarne Nr kat. Cena Euro SolarPack Kombi SOL KOMBI 7080,1 Skład zestawu: 1. Kolektor rurowy typ MVK001 nr kat szt. 2. Grupa solarna M nr kat Zasobnik buforowy KSW Naczynie wzbiorcze 33 l 5. Płyn solarny Meibes (50 l) 6. Regulator solarny ENERGY PRO nr kat Podłączenie do kolektorów rurowych 3/4 nr kat Profil nośny do kolektora SET podstawowy nr kat szt. 9. Profil łączący szt. Kombi Zestaw solarny wyposażony w zasobnik solarny Kombi do współpracy z 3 źródłami ciepła. Zestaw zaprojektowany dla max. wydatku c.w.u. 22 l/min. Składa się z 4 kolektorów rurowych, zasobnika Kombi 800 l wyposażonego w przepływowy system przygotowania wody, grupy pompowej z regulatorem, naczynia wzbiorczego, płynu solarnego. Dodatkowe elementy: 10. Inoflex dwie rury ze stali nierdzewnej w folii ochronnej z przewodem, DN m CSK ,5 15 m CSK ,4 20 m CSK ,3 11. Zestaw śrubunków FixLock nakrętka, pierścień, śrubunek redukcyjny z formowaną uszczelką dla instalacji grzewczych i solarnych DN 20 ¾ FL 6,6 12. Zestaw do podłączenia naczynia (1 szt.) 13. Zestaw haków dachowych ,7 (wymagane 5 szt.) ,5 14. Zestaw wkrętów dachowych (wymagane 5 szt.) ,4 15. Zestaw wkrętów dachowych (wymagane 5 szt.) , ciepła woda zimna woda 800 l kominek z płaszczem wodnym kocioł gazowy Przykładowy schemat instalacji Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 53

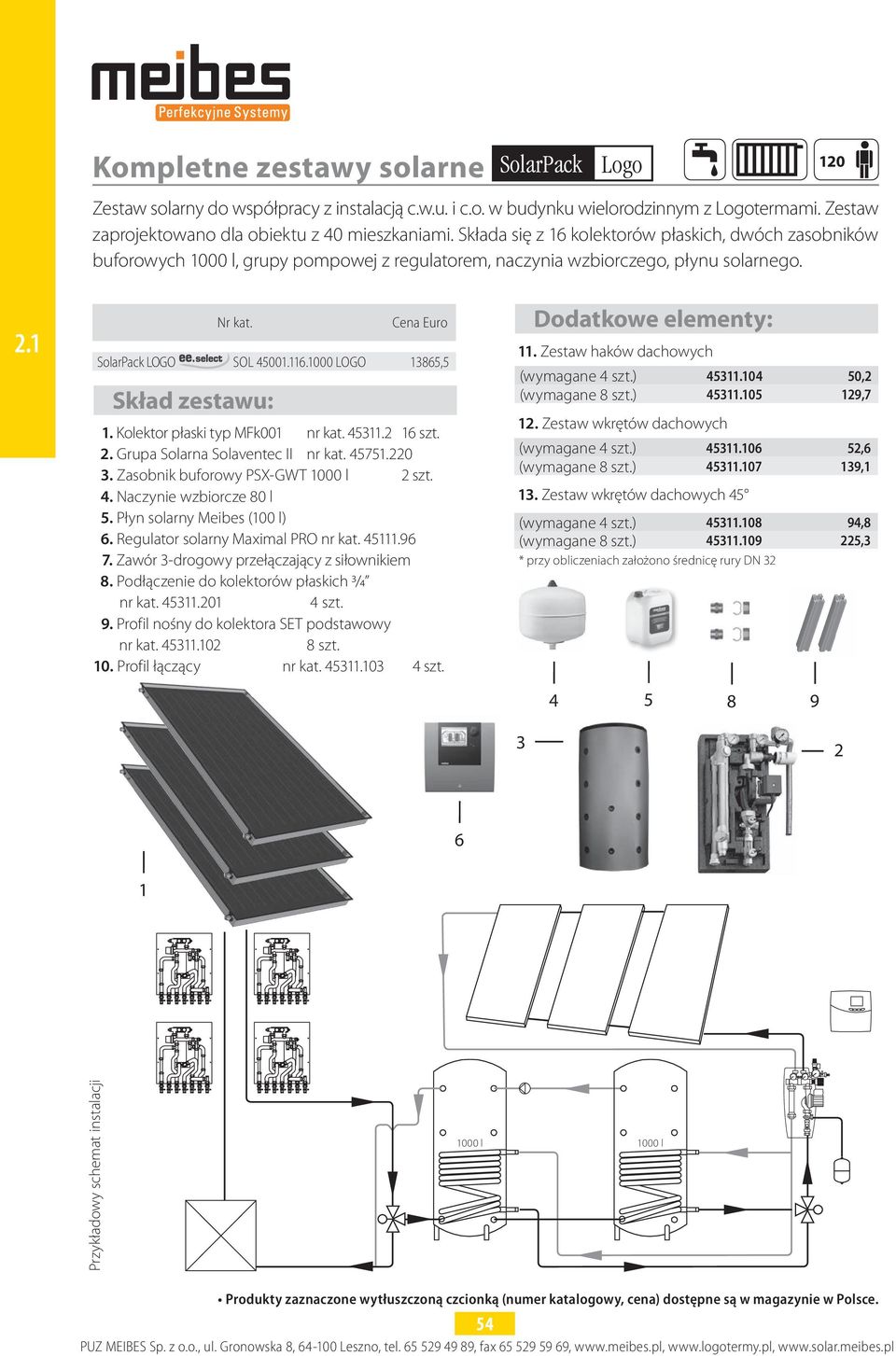

4 Kompletne zestawy solarne Logo Zestaw solarny do współpracy z instalacją c.w.u. i c.o. w budynku wielorodzinnym z Logotermami. Zestaw zaprojektowano dla obiektu z 40 mieszkaniami. Składa się z 16 kolektorów płaskich, dwóch zasobników buforowych 1000 l, grupy pompowej z regulatorem, naczynia wzbiorczego, płynu solarnego Nr kat. Skład zestawu: Cena Euro SolarPack LOGO SOL LOGO 13865,5 1. Kolektor płaski typ MFk001 nr kat szt. 2. Grupa Solarna Solaventec II nr kat Zasobnik buforowy PSX-GWT 1000 l 2 szt. 4. Naczynie wzbiorcze 80 l 5. Płyn solarny Meibes (100 l) 6. Regulator solarny Maximal PRO nr kat Zawór 3-drogowy przełączający z siłownikiem 8. Podłączenie do kolektorów płaskich 3/4 nr kat szt. 9. Profil nośny do kolektora SET podstawowy nr kat szt. 10. Profil łączący nr kat szt. Dodatkowe elementy: 11. Zestaw haków dachowych (wymagane 4 szt.) ,2 (wymagane 8 szt.) ,7 12. Zestaw wkrętów dachowych (wymagane 4 szt.) ,6 (wymagane 8 szt.) ,1 13. Zestaw wkrętów dachowych 45 (wymagane 4 szt.) ,8 (wymagane 8 szt.) ,3 * przy obliczeniach założono średnicę rury DN Przykładowy schemat instalacji 1000 l 1000 l Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 54

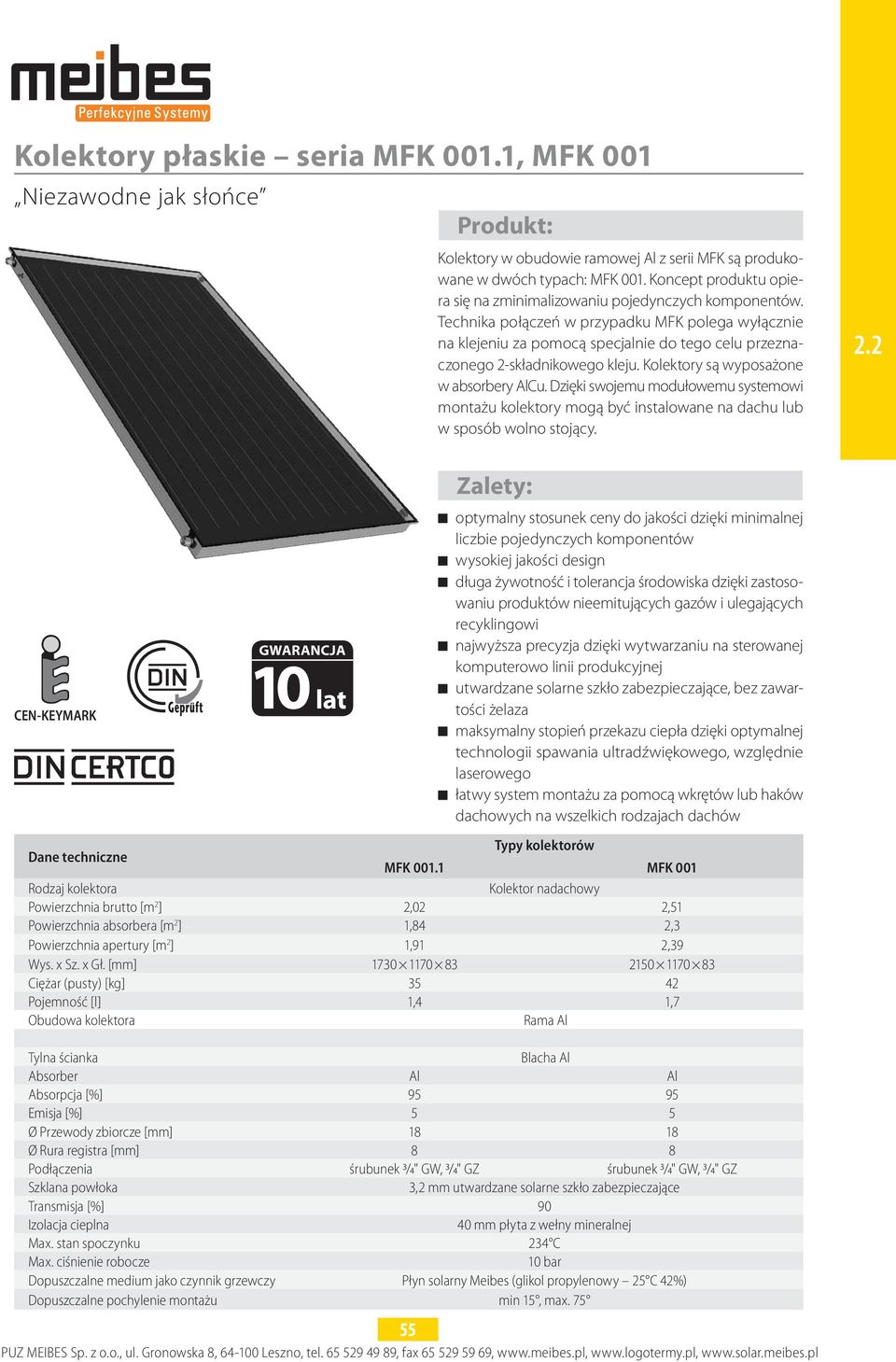

5 Kolektory płaskie seria MFK 001.1, MFK 001 Niezawodne jak słońce Produkt: Kolektory w obudowie ramowej Al z serii MFK są produkowane w dwóch typach: MFK 001. Koncept produktu opiera się na zminimalizowaniu pojedynczych komponentów. Technika połączeń w przypadku MFK polega wyłącznie na klejeniu za pomocą specjalnie do tego celu przeznaczonego 2-składnikowego kleju. Kolektory są wyposażone w absorbery AlCu. Dzięki swojemu modułowemu systemowi montażu kolektory mogą być instalowane na dachu lub w sposób wolno stojący. 2.2 CEN-KEYMARK gwarancja 10 lat Zalety: optymalny stosunek ceny do jakości dzięki minimalnej liczbie pojedynczych komponentów wysokiej jakości design długa żywotność i tolerancja środowiska dzięki zastosowaniu produktów nieemitujących gazów i ulegających recyklingowi najwyższa precyzja dzięki wytwarzaniu na sterowanej komputerowo linii produkcyjnej utwardzane solarne szkło zabezpieczające, bez zawartości żelaza maksymalny stopień przekazu ciepła dzięki optymalnej technologii spawania ultradźwiękowego, względnie laserowego łatwy system montażu za pomocą wkrętów lub haków dachowych na wszelkich rodzajach dachów Dane techniczne Typy kolektorów MFK MFK 001 Rodzaj kolektora Kolektor nadachowy Powierzchnia brutto [m 2 ] 2,02 2,51 Powierzchnia absorbera [m 2 ] 1,84 2,3 Powierzchnia apertury [m 2 ] 1,91 2,39 Wys. x Sz. x Gł. [mm] Ciężar (pusty) [kg] Pojemność [l] 1,4 1,7 Obudowa kolektora Rama Al Tylna ścianka Blacha Al Absorber Al Al Absorpcja [%] Emisja [%] 5 5 Ø Przewody zbiorcze [mm] Ø Rura registra [mm] 8 8 Podłączenia śrubunek 3/4" GW, 3/4" GZ śrubunek 3/4" GW, 3/4" GZ Szklana powłoka 3,2 mm utwardzane solarne szkło zabezpieczające Transmisja [%] 90 Izolacja cieplna 40 mm płyta z wełny mineralnej Max. stan spoczynku 234 C Max. ciśnienie robocze 10 bar Dopuszczalne medium jako czynnik grzewczy Płyn solarny Meibes (glikol propylenowy 25 C 42%) Dopuszczalne pochylenie montażu min 15, max

6 Kolektory słoneczne Kolektor płaski MFK001.1 podłączenie: 3/4", waga: 35 kg Wymiary (wys. x szer. x gł.) Powierzchnia Nr kat. Cena Euro/szt x 1170 x 83 2,02 m ,9 2.2 Kolektor płaski MFK001 podłączenie: 3/4", waga: 42 kg Wymiary (wys. x szer. x gł.) Powierzchnia Nr kat. Cena Euro/szt x 1170 x 83 2,51 m ,8 Podłączenie do kolektorów płaskich 3/4" (MFK001) ,3 Komplety uchwytów do kolektorów płaskich MFK001 Opis Nr kat. Cena Euro/kpl. Podłączenie 2 kolektorów płaskich (MFK 001) na połaci dachu, haki profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) zestaw haków dachowych MFK (set do zamocowania 2 kolektorów) ,6 Podłączenie 3 kolektorów płaskich (MFK 001) na połaci dachu, haki profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) profil nośny do kolektora MFK (set do rozbudowy 3 kolektora) profil łączący do kolektora MFK połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw haków dachowych MFK (set do zamocowania 2 kolektorów) zestaw haków dachowych MFK (set do zamocowania 3 kolektora) Podłączenie 2 kolektorów płaskich (MFK 001) na połaci dachu, śruby profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) zestaw wkrętów dachowych MFK (set podstawowy do 2 kolektorów) Podłączenie 3 kolektorów płaskich (MFK 001) na połaci dachu, śruby , ,0 profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) profil nośny do kolektora MFK (set do rozbudowy 3 kolektora) profil łączący do kolektora MFK połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw wkrętów dachowych MFK (set podstawowy do 2 kolektorów) zestaw wkrętów dachowych MFK (set do rozbudowy 3 kolektora) ,0 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 56

7 Kolektory słoneczne Opis Nr kat. Cena Euro/kpl. Podłączenie 2 kolektorów płaskich (MFK 001) do dachu płaskiego, kąt 45 profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) zestaw wkrętów dachowych 45 MFK (set do zamocowania 2 kolektorów) ,2 Podłączenie 3 kolektorów płaskich (MFK 001) do dachu płaskiego, kąt 45 profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) profil nośny do kolektora MFK (set do rozbudowy 3 kolektora) profil łączący do kolektora MFK połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw wkrętów dachowych 45 MFK (set do zamocowania 2 kolektorów) zestaw wkrętów dachowych 45 MFK (set do zamocowania 3 kolektora) ,4 2.2 Uchwyty do kolektorów Opis Nr kat. Cena Euro/kpl. Profil nośny do kolektora MFK (set podstawowy do 2 kolektorów) (set do rozbudowy 3 kolektora) Profil łączący do kolektora MFK połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) Zestaw haków dachowych MFK (set podstawowy do 2 kolektorów) (set do rozbudowy 3 kolektora) Zestaw wkrętów dachowych MFK (set podstawowy do 2 kolektorów) (set do rozbudowy 3 kolektora) Zestaw wkrętów dachowych 45 MFK (set podstawowy do 2 kolektorów) (set do rozbudowy 3 kolektora) , , , , , , , , ,8 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 57

8 2.2 Próżniowe kolektory rurowe seria MVK 001 Niezawodne jak słońce Produkt: Próżniowe kolektory rurowe z serii MVK 001 (14-rurowe) opierają się na sprawdzonej zasadzie Sydney. Zastosowanie próżni umożliwia osiągnięcie 30% niższych strat ciepła w porównaniu z konwencjonalnymi kolektorami płaskimi. Specjalne zwierciadła refleksyjne umożliwiają uzyskiwanie optymalnych wiązek światła, także przy niskim nasłonecznieniu lub nasłonecznieniu rozproszonym. CEN-KEYMARK gwarancja 5 lat Zalety: najwyższy stopień pozyskiwania ciepła, także w przypadku niskich temperatur zewnętrznych dzięki niskim stratom ciepła oraz rurom próżniowym o wysoce selektywnych warstwach optymalne wykorzystanie rozproszonego nasłonecznienia lub krzywo padających promieni słonecznych odporne na działanie promieni UV zwierciadła refleksyjne z warstwami o wysokim połysku zastosowanie próżniowego szkła z borosilikatu łatwa konserwacja dzięki wymianie pojedynczych rur próżniowych bez potrzeby opróżniania obiegu słonecznego przyjazny system montażu za pomocą wkrętów lub haków dachowych na wszelkich rodzajach dachów Dane techniczne Typ kolekta MVK 001 Rodzaj kolektora Kolektor nadachowy Powierzchnia brutto [m 2 ] 2,57 Powierzchnia absorbera [m 2 ] 2,36 Powierzchnia apertury [m 2 ] 2,23 Wys. x Sz. x Gł. [mm] Ciężar (pusty) [kg] 42 Pojemność [l] 2,27 Obudowa kolektora Al, powłoka proszkowa Blacha absorbera blacha Al, walcowana Absorpcja [%] 96 +/- 1% Emisja [%] 6 +/- 1% Ø Przewody zbiorcze [mm] 18 Ø Rura registra [mm] 8 Podłączenia śrubunek 3/4" GW, 3/4" GZ Rury próżniowe szkło borosilikatowe, wnętrze z wysoko selektywnymi warstwami Zwierciadło refleksyjne powłoka PVD Izolacja cieplna izolacja próżniowa Max. stan spoczynku 292 C Max. ciśnienie robocze 10 bar Dopuszczalne medium jako czynnik grzewczy płyn solarny Meibes (glikol propylenowy -25 C 42%) Dopuszczalne pochylenie montażu min. 15, max

9 Kolektory słoneczne Próżniowy kolektor rurowy typ MVK rur, waga: 42 kg Wymiary (wys. x szer. x gł.) Powierzchnia Nr kat. Cena Euro/szt x 1647 x 107 2,57 m ,7 Podłączenie do kolektorów rurowych 3/4" Komplety uchwytów do kolektorów rurowych MVK ,6 2.2 Opis Nr kat. Cena Euro/kpl. Podłączenie 2 kolektorów rurowych na połaci dachu, haki profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) zestaw haków dachowych MVK 001 (3 szt.) ,1 Podłączenie 3 kolektorów rurowych na połaci dachu, haki profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) profil nośny do kolektora MVK 001 (set do rozbudowy 3 kolektora) profil łączący do kolektora MVK 001, połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw haków dachowych MVK 001 (4 szt.) ,3 Podłączenie 2 kolektorów rurowych na połaci dachu, śruby profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) zestaw wkrętów dachowych 45 MVK 001 (3 szt.) ,8 Podłączenie 3 kolektorów rurowych na połaci dachu, śruby profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) profil nośny do kolektora MVK 001 (set do rozbudowy 3 kolektora) profil łączący do kolektora MVK 001, połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw wkrętów dachowych MVK 001 (4 szt.) ,9 Podłączenie 2 kolektorów rurowych do dachu płaskiego, kąt 45 profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) zestaw wkrętów dachowych 45 MVK 001 (3 szt.) ,5 Podłączenie 3 kolektorów rurowych do dachu płaskiego, kąt 45 profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) profil nośny do kolektora MVK 001 (set do rozbudowy 3 kolektora) profil łączący do kolektora MVK 001, połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) zestaw wkrętów dachowych 45 MVK 001 (4 szt.) ,8 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 59

10 Uchwyty do kolektorów Opis Nr kat. Cena Euro/szt. 2.2 Profil nośny do kolektora MVK 001 (set podstawowy do 2 kolektorów) ,2 (set do rozbudowy 3 kolektora) ,6 Profil łączący do kolektora MVK 001 połączenie dwóch profili nośnych (set do rozbudowy 3 kolektora) ,1 Zestaw haków dachowych MVK szt ,5 Zestaw wkrętów dachowych MVK szt ,4 Zestaw wkrętów dachowych 45 MVK szt ,7 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 60

11 Grupa solarna S S M L XL XXL Układ zasilający grupy solarnej 3/4 dla powierzchni kolektorów do 12 m 2 z rotametrem 1 o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z 2-metrowym kablem podłączeniowym; zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy; zespół bezpieczeństwa z zaworem bezpieczeństwa, manometr, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Jak powyżej, lecz wraz ze zintegrowanym regulatorem solarnym Basic PRO Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000, analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Dane techniczne Powierzchnia kolektora do 12 m² Przyłącza obieg solarny: 3/4 GW dla naczynia wyrównawczego: 3/4 GZ Max. dop. temp C, krótkotrwała +140 C (Należy mieć na uwadze max. dop. temp. pompy) Max. dop. ciśnienie 10 bar (Należy mieć na uwadze wymagane ciśnienie zaworu bezpieczeństwa!) Zawór zwrotny 1 x 300 mm H2O Wskaźnik strumienia (rotametr) przepływu Woda: 1,0 13,0 l/min Termometr zakres wskazywania C Manometr zakres wskazywania 0 10 bar Zawór bezpieczeństwa wymagane ciśnienie 6 bar wys. 385 mm (z regulatorem: 430 mm) Wymiary szer. 200 mm gł. 185 mm Diagram przepływu Diagram przepływu i straty ciśnienia dla układu zasilającego grupy solarnej strata ciśnienia (bar) przepływ (l/h) 61

12 Grupa solarna S S M L XL XXL bez regulatora solarnego Basic PRO Wariant wykonania: Nr kat. Cena Euro bez pompy EA 149,5 z pompą Grundfos Solar ,3 z pompą Grundfos Solar PWM Signal ,3 z pompą Wilo Star-ST 15/ WI 231,5 z pompą Wilo Stratos-Para 15/ V Signal WI 425,8 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 392,5 2.3 z regulatorem solarnym Basic PRO Wariant wykonania: Nr kat. Cena Euro bez pompy EA 375,0 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,0 z pompą Wilo Star-ST 15/ WI 451,0 z pompą Wilo Stratos-Para 15/ V Signal WI 618,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 618,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 62

13 Grupa solarna S S M L XL XXL Grupa Solarna S ¾ z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z 2-metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy; zespół bezpieczeństwa z zaworem bezpieczeństwa, manometr, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody), na zasilaniu zamontowany separator do ciągłego oddzielania powietrza. 2.3 Jak powyżej, lecz wraz ze zintegrowanym regulatorem Basic PRO Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000, analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Dane techniczne Powierzchnia kolektora do 12 m² Przyłącza obieg solarny: 3/4 GW dla naczynia wyrównawczego: 3/4 GZ Max. dop. temp C, krótkotrwała +140 C (Należy mieć na uwadze max. dop. temp. pompy) Max. dop. ciśnienie 10 bar (Należy mieć na uwadze wymagane ciśnienie zaworu bezpieczeństwa!) Zawór zwrotny 1 x 300 mm H2O Wskaźnik strumienia (rotametr) przepływu Woda: 1,0 13,0 l/min Termometr Manometr Zawór bezpieczeństwa Wymiary Rozstaw osi Diagram przepływu zakres wskazywania C zakres wskazywania 0 10 bar wymagane ciśnienie 6 bar wys. 385 mm szer. 300 mm gł. 185 mm 100 mm Diagram przepływu i straty ciśnienia dla grupy solarnej S strata ciśnienia (bar) przepływ (l/h) 63

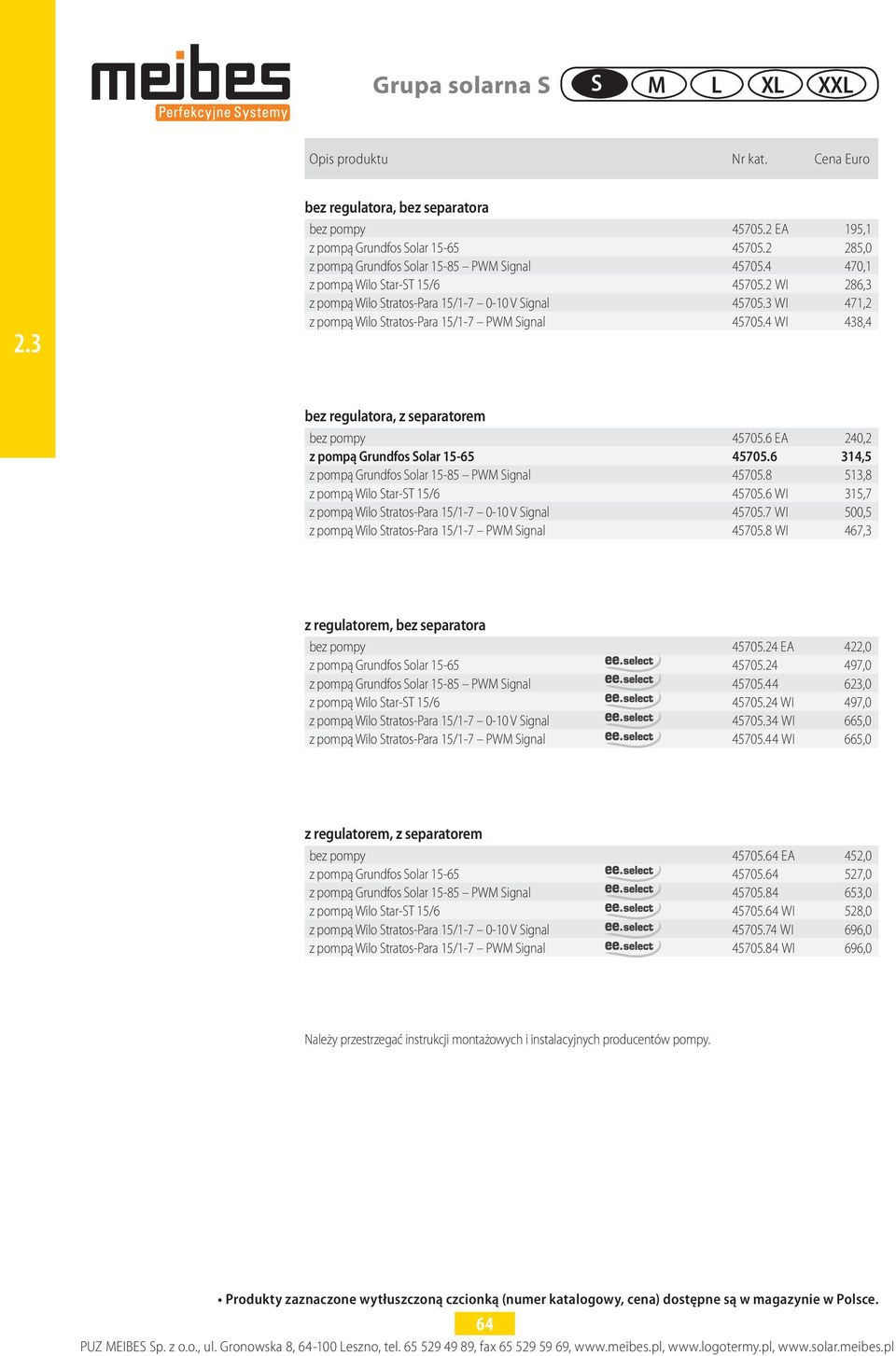

14 Grupa solarna S S M L XL XXL Opis produktu Nr kat. Cena Euro 2.3 bez regulatora, bez separatora bez pompy EA 195,1 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,1 z pompą Wilo Star-ST 15/ WI 286,3 z pompą Wilo Stratos-Para 15/ V Signal WI 471,2 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 438,4 bez regulatora, z separatorem bez pompy EA 240,2 z pompą Grundfos Solar ,5 z pompą Grundfos Solar PWM Signal ,8 z pompą Wilo Star-ST 15/ WI 315,7 z pompą Wilo Stratos-Para 15/ V Signal WI 500,5 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 467,3 z regulatorem, bez separatora bez pompy EA 422,0 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,0 z pompą Wilo Star-ST 15/ WI 497,0 z pompą Wilo Stratos-Para 15/ V Signal WI 665,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 665,0 z regulatorem, z separatorem bez pompy EA 452,0 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,0 z pompą Wilo Star-ST 15/ WI 528,0 z pompą Wilo Stratos-Para 15/ V Signal WI 696,0 z pompą Wilo Stratos-Para 15/1-7 PWM Signal WI 696,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 64

15 Grupa solarna M S M L XL XXL Układ zasilający grupy solarnej M ¾" z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego, 2-częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Dane techniczne Powierzchnia kolektora do 12 m² Górne przyłącze ¾" GW Dolne przyłącze ¾" GW Pompa patrz nr artykułu Elementy konstrukcyjne mosiądz, izolacja EPP {I = 0,04 W/(m*K)} Materiały uszczelniające PTFE (teflon), uszczelnienie włókiennicze bez zawartości azbestu, EPD Wymiary wys. 500 mm x szer. 190 mm x gł. 170 mm Wskazywanie temperatury od 20 do 150 C Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wskaźnik strumienia przepływu Skala łączona Woda: 1,0 13,0 l/min Glikol propylenowy (40%): 0,8 10,3 l/min Przyłącze dla naczynia wyrównawczego 3/4" GZ 2.3 Diagram przepływu Diagram przepływu i straty ciśnienia dla układu zasilającego grupy solarnej M strata ciśnienia (bar) przepływ (l/h) Polecany regulator Basic Pro, Energy Pro, Maximal Pro. Wariant wykonania Nr kat. Cena Euro bez pompy EA 182,7 z pompą Grundfos Solar ,8 z pompą Grundfos Solar PWM Signal ,6 z pompą Wilo Star-ST 25/ WI 288,1 z pompą Wilo Stratos-Para 25/ V Signal WI 436,1 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 436,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 65

16 Grupa solarna M S M L XL XXL Grupa Solarna M 3/4 z rotametrem o zakresie 1-13 l/min Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; zawór kulowy z zaworem zwrotnym; dwa zintegrowane w uchwycie zaworu kulowego termometry kontaktowe (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zawór kulowy, napełniający i spustowy łącznie z końcówką na wąż i pokrywą, do montażu ściennego, 2-częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy lub tłocznej, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody), na zasilaniu zamontowany separator do ciągłego oddzielania powietrza. 2.3 Dane techniczne Powierzchnia kolektora do 12 m² Górne przyłącze 3/4 GW Dolne przyłącze 3/4 GW Pompa patrz nr artykułu Elementy konstrukcyjne stal, mosiądz, izolacja EPP {I = 0,04 W/(m*K)}, szkło PTFE (teflon), uszczelnienie włókiennicze, Materiały uszczelniające bez zawartości azbestu, EPDM, silikon Wymiary wys. 500 mm x 320 mm x 250 mm Wskazywanie temperatury od 20 do 150 C Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wskaźnik strumienia przepływu Woda: 1,0 13,0 l/min Przyłącze dla naczynia 3/4 GZ wyrównawczego NOWOŚĆ Polecany regulator Basic Pro, Energy Pro, Maximal Pro. Diagram przepływu Diagram przepływu i straty ciśnienia dla grupy solarnej M strata ciśnienia (bar) przepływ (l/h) Wariant wykonania: Nr kat. Cena Euro bez pompy EA 223,0 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,0 z pompą Wilo Star-ST 25/ WI 324,0 przepływ (l/h) z pompą Wilo Stratos-Para 25/ V Signal WI 477,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 477,0 Jak powyżej, jednak z zainstalowanym na zasilaniu separatorem w celu bezustannego oddzielania powietrza. bez pompy EA 255,0 z pompą Grundfos Solar ,0 z pompą Grundfos Solar PWM Signal ,0 z pompą Wilo Star-ST 25/ WI 357,0 z pompą Wilo Stratos-Para 25/ V Signal WI 509,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI 509,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 66

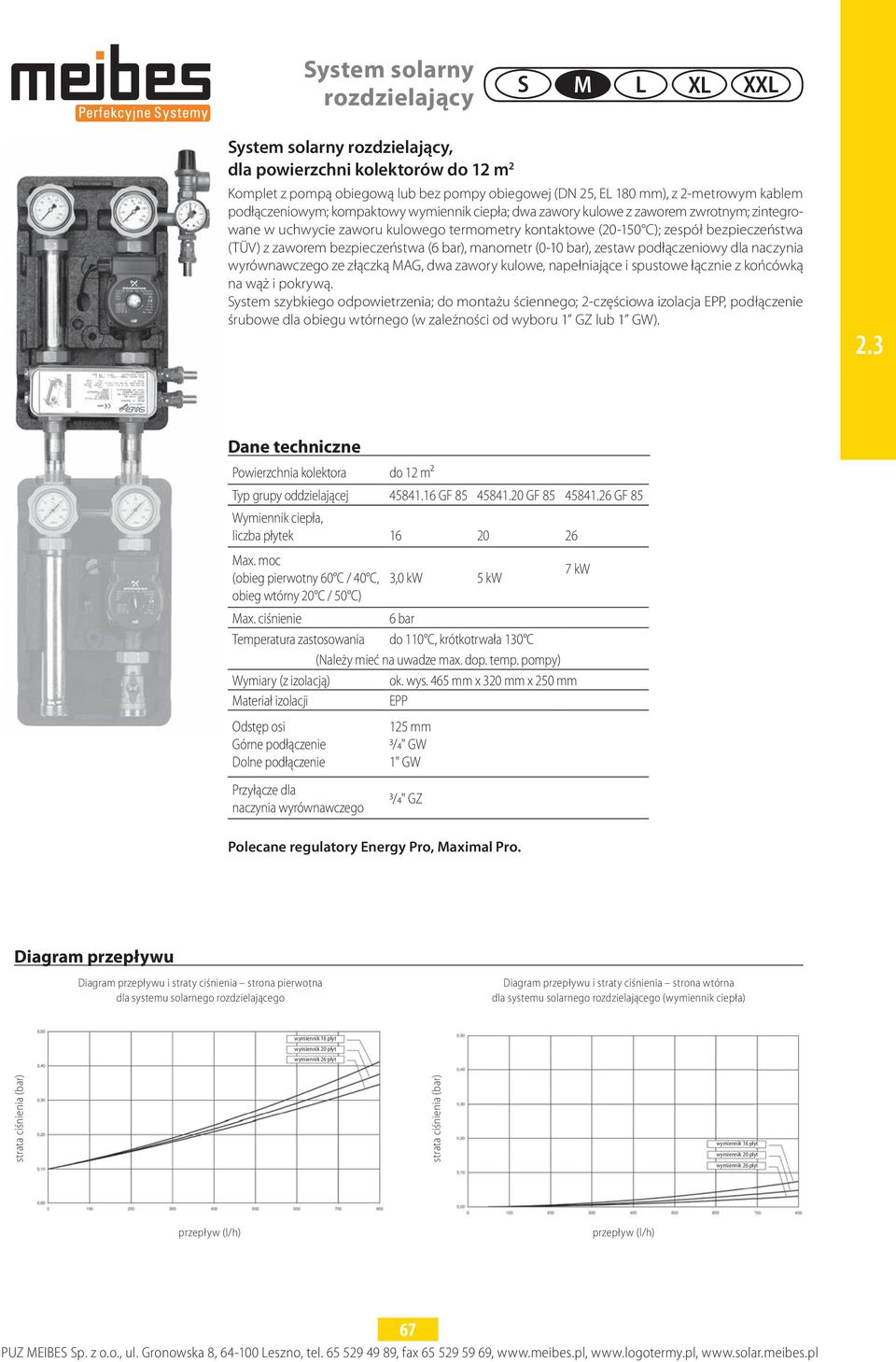

17 System solarny rozdzielający S M L XL XXL System solarny rozdzielający, dla powierzchni kolektorów do 12 m 2 Komplet z pompą obiegową lub bez pompy obiegowej (DN 25, EL 180 mm), z 2-metrowym kablem podłączeniowym; kompaktowy wymiennik ciepła; dwa zawory kulowe z zaworem zwrotnym; zintegrowane w uchwycie zaworu kulowego termometry kontaktowe ( C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zestaw podłączeniowy dla naczynia wyrównawczego ze złączką MAG, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą. System szybkiego odpowietrzenia; do montażu ściennego; 2-częściowa izolacja EPP, podłączenie śrubowe dla obiegu wtórnego (w zależności od wyboru 1 GZ lub 1 GW). 2.3 Dane techniczne Powierzchnia kolektora do 12 m² Typ grupy oddzielającej GF GF GF 85 Wymiennik ciepła, liczba płytek Max. moc (obieg pierwotny 60 C / 40 C, 3,0 kw 5 kw 7 kw obieg wtórny 20 C / 50 C) Max. ciśnienie 6 bar Temperatura zastosowania do 110 C, krótkotrwała 130 C (Należy mieć na uwadze max. dop. temp. pompy) Wymiary (z izolacją) ok. wys. 465 mm x 320 mm x 250 mm Materiał izolacji EPP Odstęp osi Górne podłączenie Dolne podłączenie Przyłącze dla naczynia wyrównawczego 125 mm 3/4" GW 1" GW 3/4" GZ Polecane regulatory Energy Pro, Maximal Pro. Diagram przepływu Diagram przepływu i straty ciśnienia strona pierwotna dla systemu solarnego rozdzielającego Diagram przepływu i straty ciśnienia strona wtórna dla systemu solarnego rozdzielającego (wymiennik ciepła) wymiennik 16 płyt wymiennik 20 płyt wymiennik 26 płyt strata ciśnienia (bar) strata ciśnienia (bar) wymiennik 16 płyt wymiennik 20 płyt wymiennik 26 płyt przepływ (l/h) przepływ (l/h) 67

18 System solarny rozdzielający S M L XL XXL Wariant wykonania Nr kat. Cena Euro 2.3 z 16 płytami bez pompy EA 647,0 z pompą Grundfos Solar GF 751,0 z pompą Grundfos Solar PWM Signal GF ,0 z pompą Wilo Star-ST 25/ WI 748,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 z 20 płytami bez pompy EA 667,0 z pompą Grundfos Solar GF 771,0 z pompą Grundfos Solar PWM Signal GF ,0 z pompą Wilo Star-ST 25/ WI 769,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 z 26 płytami bez pompy EA 726,0 z pompą Grundfos Solar GF 830,0 z pompą Grundfos Solar PWM Signal GF ,0 z pompą Wilo Star-ST 25/ WI 828,0 z pompą Wilo Stratos-Para 25/ V Signal WI ,0 z pompą Wilo Stratos-Para 25/1-7 PWM Signal WI ,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. 68

19 Grupa Solarna M/L S M L XL XXL Stacja solarna SolaVentec II z zaworami i termiczną pętlą tłumiącą dla kolektorów o powierzchni do 50 m 2 100% wykluczenie cyrkulacji grawitacyjnej. Zintegrowany separator powietrza. Różne możliwości podłączenia naczynia wzbiorczego. Składa się z: pompy obiegowej (DN 25, EL 180 mm), zaworu regulacyjnego i siłownika termicznego ze wskazaniem położenia; zintegrowanego separatora powietrza, dwóch termometrów kontaktowych; grupy bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometru (0-10 bar), dwóch zaworów kulowych napełniająco-spustowych łącznie z końcówkami na wąż i korkami, rotametru (z dwoma skalami: dla wody i glikolu) z regulacją objętości strumienia, zaworu odcinającego do pompy z możliwością podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, 2-częściowej izolacji EPP (specjalna konstrukcja do montażu ściennego wraz z wkrętami). 2.3 Wskazówka: Przy zastosowaniu SolaVentec II w połączeniu z kolektorami rurowymi, należy nastawić na automatyce solarnej funkcję kolektora rurowego (dodatkowo czas pracy 4 minuty). Wykonanie Nr kat. Cena Euro Dla kolektorów o powierzchni do 26 m 2, z rotametrem 1-13 l/min z Grundfos Solar ,7 z Grundfos Solar sygnał PWM ,0 z Wilo Star-ST 25/ WI 444,4 z Wilo Stratos-Para 25/1-7 sygnał 0-10 V WI 603,4 z Wilo Stratos-Para 25/1-7, sygnał PWM WI 602,9 Dla kolektorów o powierzchni do 50 m 2, z rotametrem 8-30 l/min z Grundfos Solar sygnał PWM ,4 z Grundfos Solar ,7 z Wilo Stratos-Para 25/1-11 sygnał 0-10 V WI 1118,9 z Wilo Stratos-Para 25/1-11 sygnał PWM WI 1120,0 Należy przestrzegać instrukcji montażowych i instalacyjnych producentów pompy. Zalecane regulatory stacji solarnej BASIC PRO, ENERGY PRO albo MAXIMAL PRO oraz odpowiedni czujnik przepływu na stronach i 80. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 69

20 Grupa Solarna M/L S M L XL XXL Dane techniczne 2.3 Powierzchnia kolektorów do 26 m 2, z rotametrem 1-13 l/min do 50 m 2, z rotametrem 8-30 l/min Pompa patrz nr artykułu Temperatura pracy do 160 C (przestrzegać maksymalnie dopuszczalnej temperatury pracy pompy) Zawór bezpieczeństwa 6 bar Zakres wskazań termometru C Zakres wskazań manometru 0 10 bar Rotametr woda: 1,0 13,0 l/min woda: 8,0 30,0 l/min Materiały uszczelniające PTFE (teflon), pozbawiona azbestu uszczelka, EPDM, silikon Elementy konstrukcyjne stali, mosiądzu, szkła, izolacji z polipropylenu Przyłącze górne gwint wewnętrzny 3/4" Przyłącze dolne gwint wewnętrzny 3/4" Przyłącze naczynia przeponowego gwint wewnętrzny 3/4" Rozstaw osi u góry: 100 mm; u dołu 118 mm Wymiary ok. wys. 520 mm x szer. 250 mm x gł. 180 mm Wykres przepływu Wykres przepływu i straty ciśnienia grupy solarnej SolaVentec II Rotametr 1-13 l/min lub 0,8-10,3 l/min spadek ciśnienia (bar) Rotametr 8-30 l/min lub 6,9-25,8 l/min Przykład instalacji Przepływ (l/godz.) * Opory przepływu przy zastosowaniu glikolu (propylenowy 40%) Rozpływ pary Rozpływ pary Przyłącze z zastosowaniem przeponowego naczynia wzbiorczego Ochrona części przez: prowadzony rozpływ pary (powrót zamknięty przez zawór) dłuższy odcinek wychładzania (wężownica w zbiorniku) Przyłącze z zastosowaniem zbiornika schładzającego i przeponowego naczynia wzbiorczego Ochrona części przez: prowadzony rozpływ pary (powrót zamknięty przez zawór) przyłącze zbiornika schładzającego przy bardzo wysokich temperaturach w stanie spoczynku 70

21 Grupa solarna S M L XL XXL Stacja solarna XL Stacja solarna wymiennika ciepła, dla powierzchni kolektorów do 40 m 2 Komplet z dwiema pompami obiegowymi (EL 130 mm), z 2-metrowym kablem podłączeniowym; dwa ograniczniki objętości przepływu, lutowany płytowy wymiennik ciepła ze stali szlachetnej, dwa zawory odpowietrzające; cztery zawory kulowe odcinające; cztery zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż; zawór bezpieczeństwa dla strony pierwotnej i wtórnej, wszystko zamontowane na płycie głównej i sprawdzone ciśnieniowo; połączenia z rury falistej ze stali nierdzewnej z izolacją, obudowa izolacyjna EPP. Dane techniczne Powierzchnia kolektora do 30 m², nr art /13 Powierzchnia kolektora do 40 m², nr art /15 Przyłącze 1 GW Pompa patrz nr art. Rozstaw osi 65 mm Elementy konstrukcyjne stal, mosiądz, izolacja EPP, {I = 0,04 W / (m*k)}, szkło Materiały uszczelniające PTFE (teflon), uszczelnienie włókiennicze, bez zawartości azbestu, EPDM Wymiary wys. 730 (1135) mm x 500 (570) mm x 350 mm Ilość płyt wymiennika 30 Temperatura zastosowania do 110 C, krótkotrwała 120 C (Należy mieć na uwadze max. dop. temp. pompy) Przyłącze dla naczynia wyrównawczego 3/4" GZ Rotametr 1-13 l/min / l/min /15 Polecany regulator Maximal Pro. 2.3 Diagramy przepływu Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XL, strona pierwotna rotametr 1-13 l/min strata ciśnienia (bar) rotametr 8-30 l/min przepływ (l/h) Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XL, strona wtórna rotametr 1-13 l/min strata ciśnienia (bar) rotametr 8-30 l/min 71 przepływ (l/h)

22 Grupa solarna S M L XL XXL Wariant wykonania Nr kat. Cena Euro 2.3 Dla kolektora do 30 m 2, z rotametrem 1-13 l/min strona pierwotna, z pompą Grundfos Solar strona wtórna, z pompą Grundfos Alpha2L strona pierwotna, z pompą Wilo Stratos Para 15/ V Signal strona wtórna, z pompą Wilo Yonos Para 15/6 Dla kolektora do 40 m 2, z rotametrem 8-30 l/min strona pierwotna, z pompą Wilo Star-ST 15/11 Solar strona wtórna, z pompą Wilo Yonos Para 15/6 strona pierwotna, z pompą Wilo Stratos Para 15/1-11,5 PWM-Signal strona wtórna, z pompą Wilo Yonos Para 15/ , , , ,0 72

23 Grupa solarna S M L XL XXL Solar XL specjalny wariant, dla dwóch pól kolektora i dwóch zasobników Wykonanie jak stacja solarna XL, jednak DN 25 oraz bez wtórnego ogranicznika ilości przepływu, zaworem przełączającym (strona pierwotna), obudowa metalowa. Np. dla dwóch pól kolektora (wschód/zachód). Wariant wykonania Nr kat. Cena Euro Stacja solarna XL z: Ogranicznikiem ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM Wtórna strona z pompą Wilo Stratos Para 25/ ,0 2.3 Jak wyżej jednakże z zaworem przełączającym (strona wtórna), np. dla dwóch oddzielnych obiegów ładujących np. zasobnik i ogrzewanie basenu. Ogranicznik ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM ,0 Wtórna strona z pompą Wilo Stratos Para 25/1-7 Jak wyżej, jednakże z zaworem przełączającym po stronie pierwotnej i wtórne,j np. dla dwóch pól kolektora (wschód/zachód) i dla dwóch oddzielnych obiegów ładujących np. zasobnik i ogrzewanie basenu. Ogranicznik ilości przepływu l/min (strona pierwotna). Pierwotna strona z pompą Wilo Stratos Para 25/1-11 PWM ,0 Wtórna strona z pompą Wilo Stratos Para 25/1-7 Zalecany regulator Maximal Pro. 73

24 Grupa solarna S M L XL XXL Dane techniczne 2.3 Typ Powierzchnia kolektorów do 40 qm ok. 40 qm ok. 40 qm Pompa pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 Temperatura pracy do 110 C do 110 C do 110 C Zawór bezpieczeństwa Skala manometru strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar pierwotna: Wilo Stratos PARA 25/1-11 PWM wtórna: Wilo Stratos PARA 25/1-7 strona pierwotna: 6 bar, strona wtórna: 3 bar strona pierwotna: bar, strona wtórna: bar Ilość płyt wymiennika Rotametr l/min l/min l/min Uszczelnienie Materiał PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT Króćce górne 1 GW 1 GW 1 GW Króćce dolne 1 GW 1 GW 1 GW Przyłączenie boczne 2. kolektora Przyłączenie naczynia przeponowego przelot: 1 GW, odejście: 1 GZ strona pierwotna i wtórna: 3/4 GZ strona pierwotna i wtórna: 3/4 GZ PTFE (Teflon), uszczelka bez włókien azbestu, EPDM Stal, mosiądz, szkło, EPP izolacja WT przelot: 1 GW, odejście: 1 GZ strona pierwotna i wtórna: 3/4 GZ góra: 70 mm, Rozstaw góra: 70 mm góra: 70 mm, (strona pierwotna, 1 kolektor), dół: 65 mm dół: 65 mm dół: 65 mm Wymiary z obudową ok. H 930 x B 600 x T 210 mm ok. H 955 x B 600 x T 210 mm ok. H 930 x B 600 x T 210 mm Schemat dla dwóch pól kolektora i dwóch zasobników Diagram przepływu Wykres objętości strumienia w stosunku do straty ciśnienia, stacja solar XL, strona pierwotna dwa niezależne pola kolektorów (boczne podłączenie) dwa niezależne pola kolektorów (górne podłączenie) Strata ciśnienia (bar) jedno pole kolektora Przepływ (l/godz.) Wykres objętości strumienia w stosunku do straty ciśnienia, stacja solar XL, strona wtórna dwa niezależne zasobniki lub ogrzewanie basenu (lewostronne zasilanie) dwa niezależne zasobniki lub ogrzewanie basenu (prawostronne zasilanie) Strata ciśnienia (bar) jeden zasobnik lub basen Przepływ (l/godz.) 74

25 Grupa solarna S M L XL XXL Stacja solarna XXL Stacja solarna wymiennikowa, komplet z dwiema pompami obiegowymi, lutowanym miedzią płytowym wymiennikiem ciepła ze stali szlachetnej łącznie z izolacją, dwoma ogranicznikami objętości strumienia, dwoma zaworami bezpieczeństwa i manometrami, odpowietrznikiem (po stronie wtórnej), odmulnikiem (po stronie wtórnej), armaturą odcinającą z uchwytami termometrów (od strony zasilania, po stronie powrotu z zaworem zwrotnym), ramą montażową z profili aluminiowych o stopkach z regulowaną wysokością. Wariant wykonania Nr kat. Cena Euro z rotametrem l/min / wymiennik ciepła 30 płyt. Pierwotna strona z pompą Wilo Top S Wtórna strona z pompą Wilo Stratos z rotametrem l/min / wymiennik ciepła 60 płyt. Pierwotna i wtórna strona z pompą Wilo Stratos Para 30/ , ,4 2.3 Zalecany regulator Maximal PRO. Prosimy pamiętać o prądzie rozruchowym. Dane techniczne Powierzchnia kolektora do 95 m², Powierzchnia kolektora do 150 m², Wymiary wys. 840 mm x 950 mm x 290 mm Przyłącza 1 1/4" GW Rozstaw osi 103 mm Zawory bezpieczeństwa 3/4" x 1 (wymagane ciśnienie, po stronie pierwotnej: 6 bar; po stronie wtórnej: 3 bar) Max dop. temperatura robocza 110 C Max moc strona pierwotna 60/30 o C strona wtórna 20/50 o C Diagram przepływu 70 kw kw Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XXL, strona wtórna Wykres objętości strumienia w stosunku do straty ciśnienia Stacja solarna XXL, strona pierwotna strata ciśnienia (bar) strata ciśnienia (bar) przepływ (l/h) przepływ (l/h) 75

26 Automatyka systemu solarnego BASIC PRO Regulator solarny BASIC PRO to uniwersalny regulator dla instalacji solarnych z jednym polem kolektorów i jednym zasobnikiem. 2.4 Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny podświetlany wyświetlacz, obsługa poprzez przyciski i pokrętła oraz klawisz ESC, 3 wejścia na czujnik PT 1000, analogowe i wyjście PWM dla pompy o wysokiej wydajności, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, funkcja chłodząca (wakacyjna funkcja wychładzania zasobnika), Regulacja Fest-T, Delta-T, funkcja kolektora rurowego, skonfigurowane schematy hydrauliczne, licznik godzin dla wyjść; włącznie z 2 uniwersalnymi czujnikami temperatury PT Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji, PWM lub 0-10V sygnał ,0 76

27 Automatyka systemu solarnego ENERGY PRO Jak regulator solarny BASIC PRO, ale z pełną grafiką, podświetlany wyświetlacz. 4 wejścia do czujnika PT1000, 2 wyjścia cyfrowe, funkcja pomiaru przepływu, czytnik kart SD, port USB, 20 schematów hydraulicznych, 2 pola kolektora / 1 zasobnik lub 1 pole kolektora / 2 zasobniki, solarne wsparcie ogrzewania, dostęp zdalny, termostat i funkcja porównania temperatury, priorytet ładowania zasobnika, funkcja wakacyjna, funkcja anty-legionella, dostarczany z dwoma uniwersalnymi czynnikami temperatury PT 1000 i oprogramowanie sterowania pompą w układach rozdzielczych i basenie. Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji, PWM lub 0-10V sygnał ,

28 MAXIMAL PRO ENERGY PRO, ale z 10 wyjściami na czujniki PT1000, 4 trak wyjścia, 4 wyjścia 0-10 V lub PWM dla pompy o wysokiej wydajności, czujnik promieniowania, 30 skonfigurowanych schematów, 2 pola kolektora i 2 zbiorniki, funkcja cyrkulacji. Dostawa obejmuje 4 uniwersalne czujniki PT1000 i oprogramowanie. Cechy i funkcje: częściowa wytrzymała obudowa otwierana za pomocą śrubokrętu krzyżakowego, kolorowy, w pełni graficzny, stale podświetlany wyświetlacz (moc podświetlania zmienia się w zależności od potrzeb), kilka ustawień w funkcji wakacyjnej, latwa możliwość zmian ustawien za pomocą pokrętła Wariant wykonania Nr kat. Cena Euro Sterowanie pompą przez blok modulacji PWM lub sygnału 0-10 V ,0 Schematy instalacji obsługiwane przez regulator MAXIMAL PRO 78

29 Schematy instalacji obsługiwane przez regulator MAXIMAL PRO

30 Smart Box (opcjonalnie ENERGY PRO / MAXIMAL PRO opcja) Dla zdalnego dostępu do danych pomiarowych, analiz, optymalizacji, analizy danych parametryzacji, aktualizacji oprogramowania, 6 portów USB 2.0, czytnik kart SD oraz port VGA ,0 2.4 Czujnik przepływu dla regulatora solarnego ENERGY PRO / MAXIMAL PRO (opcja) Długość montażowa 110 mm, gwint przyłącza 3/4" GZ, max. temperatura robocza +90 C, przepływ znamionowy Qn 1,5, kolejność impulsów 1 impuls/litr, włącznie z 1 czujnikiem temperatury PT przepływ znamionowy 1, ,5 przepływ znamionowy 2, ,6 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 80

31 Logo Fresh przygotowanie c.w.u. z wykorzystaniem zasobnika buforowego Higieniczne, ekonomiczne ogrzewanie c.w.u. Produkt: dla każdego systemu z zasobnikiem buforowym (np. urządzenia solarne, pompy ciepła, kotły na paliwo stałe) Zalety: wysoki wydatek (do 39 l/min) ciepłej wody o stałej temperaturze wysoka efektywność poprzez niską temperaturę powrotu niewrażliwość na wapień, także przy bardzo twardej wodzie montaż zajmuje mało miejsca nie jest wymagany zasobnik wody pitnej 2.5 Przykład instalacji Ciepła woda Cyrkulacja Zimna woda 81

32 Logo Fresh przygotowanie c.w.u. z wykorzystaniem zasobnika buforowego Wykonanie Nr kat. Cena Euro 2.5 Logo Fresh przygotowanie c.w.u. Stacja podstawowa składa się z: płyty głównej z szynami połączeniowymi, białej obudowy (wys./ szer./gł. 800 x 600 x 210), z wydłużonego lutowanego wymiennika ze stali nierdzewnej, pompy obiegowej Grundfos UPS 15/60 (po stronie grzewczej), odpowietrznika po stronie grzewczej, z zaworem zwrotnym po stronie pierwotnej, regulatora dla regulacji stałej temperatury ciepłej wody w zależności od ustawionej temperatury i zapotrzebowania mocy poprzez impulsowanie pompy obiegu grzewczego, z 3 zaworami odcinającymi 1 GW ,5 Logo Fresh przygotowanie c.w.u. z modułem cyrkulacji Tak jak stacja powyższa, jednak z dodatkowym, wbudowanym zestawem pompowym cyrkulacji wody użytkowej, składa się z: pompy cyrkulacyjnej UP 15-30, zaworu zwrotnego, części rurowych i części śrubunkowych w stacji zamontowanych i przyłączonych do regulatora, z 4 zaworami odcinającymi 1 GW ,0 Dane techniczne: Podłączenia grzewcze i sanitarne 1 GZ płasko uszczelnione Ciśnienie robocze (strona pierwotna) 3 bar Ciśnienie robocze (strona wtórna) 6 bar Max. dopuszczalna temp. zasilania 110 C Waga 15 kg Klasa ochronna regulatora IP 54 Napięcie zasilające 230 VAC/50 HZ Wymiary (szer./wys./gł.) w mm 600 x 800 x 210 Charakterystyka techniczna: Podgrzew zimnej wody C Temperatura zasilania C Temperatura powrotu C Wydajność c.w.u. l/min Moc do podgrzewania c.w.u. kw Przepływ strona pierwotna l/h Spadek ciśnienia strona pierwotna bar 0,23 0,23 0,23 0,23 0,23 0,23 0,23 Wysokość podnoszenia w obwodzie pierwotnym bar 0,15 0,15 0,15 0,15 0,15 0,15 0,15 Spadek ciśnienia strona wtórna bar 0,14 0,25 0,36 0,51 0,65 0,82 1,02 82

33 Osprzęt Wykonanie Nr kat. Cena Euro Instalacja podłączenia kaskadowego W przypadku dużego zapotrzebowania na wodę przekraczającego wydajność pojedyńczej stacji c.w.u., istnieje możliwość zastosowania systemu kaskadowego. Zawór kaskadowy zostaje przy tym ustawiony tak, że od zadanej wartości przepływu ciepłej wody uruchamia się następna stacja. Zawór kaskadowy DN 25 do podłączenia kaskadowego. Zakres regulacji mbar l/min bez cyrkulacji ,2 2.5 Przykładowa instalacja podłączenia kaskadowego Ogranicznik temperatury zasilania z modułem podłączeniowym Przy wysokich temperaturach zbiornika buforowego mieszacz termostatyczny miesza wodę powrotną ze stacji. Dodatkowo przy małych poborach ciepłej wody wpływa na optymalną regulację (małe przepływy, praca pompy na minimum). Moduł jest kompletny do montażu pomiędzy zbiornikiem buforowym a stacją LogoFresh. (Nie zawiera przewodów od mieszacza termostatycznego do zbiornika). Podłączenie 1" GW/GZ. Zawór rozdzielający powrotny do bufora (ładowanie bufora w zależności od temp.) Optymalnie ładowanie poprzez rozdział czynnika powrotnego w zależności od jego temperatury (niepotrzebne mieszanie "gorącego" powrotu z "zimną" częścią zasobnika). Moduł instalowany na powrocie pomiędzy stacją a zbiornikiem buforowym. Podłączenie 1" GZ. Ciepła woda użytkowa Zimna woda użytkowa , ,4 Przykładowy schemat instalacji z ogranicznikiem temperatury zasilania i z zaworem rozdzielającym powrotnym do ładowania bufora > 40 C C 40 C > 80 C 83

34 Logo Fresh przygotowanie c.w.u. z wykorzystaniem zasobnika buforowego Wykonanie Nr kat. Cena Euro 2.5 Logo Fresh przygotowanie c.w.u. z regulacją elektroniczną Kompaktowa stacja z izolacją z EPP, składa się lutowanego wymiennika ze stali nierdzewnej, pompy obiegowej Grundfos z UPS (po stronie grzewczej), odpowietrznika (po stronie grzewczej), z zaworem zwrotnym, regulatora do regulacji stałej temperatury ciepłej wody w zależności od ustawionej temperatury i zapotrzebowania mocy poprzez impulsowanie pompy obiegu grzewczego, wraz z kulowymi zaworami odcinającymi ¾. bez cyrkulacji ,9 Logo Fresh przygotowanie c.w.u. z regulacją elektroniczną z modułem cyrkulacji Tak jak stacja powyższa, jednak z dodatkowym, wbudowanym zestawem pompowym cyrkulacji wody użytkowej, składa się z: pompy cyrkulacyjnej Wilo Star Z Nova, zaworu zwrotnego, części rurowych i części śrubunkowych w stacji zamontowanych i przyłączonych do regulatora z zaworami odcinającymi 1 GW. z cyrkulacją ,4 Komplet do montażu na zasobniku Przypinany komplet wstępnie uformowanej tylnej ściany izolacji, do bezpośredniego montażu na zasobniku (Ø zasobnika 600 mm) ,1 Dane techniczne: Wymiary szer./wys./gł. w mm 660 x 455 x 215 Przyłącza ¾ GW lub GZ (dopływ wody zimnej) Stopień ochrony regulatora IP54 Napięcie zasilania 230VAC/50HZ Max. ciśnienie robocze po stronie grzewczej (strona pierwotna) 3 bar Max. ciśnienie robocze po stronie c.w.u. (strona wtórna) 6 bar Max. dopuszczalna temperatura 110 C Charakterystyka techniczna: Podgrzew zimnej wody C Temperatura zasilania C Temperatura powrotu C Wydajność c.w.u. l/min Moc do podgrzewania c.w.u. kw Przepływ strona pierwotna l/h Spadek ciśnienia strona pierwotna bar 0,24 0,24 0,24 0,24 0,24 0,24 0,24 Wysokość podnoszenia w obwodzie pierwotnym bar 0,15 0,15 0,15 0,15 0,15 0,15 0,15 Spadek ciśnienia strona wtórna bar 0,12 0,28 0,46 0,64 0,80 1,04 1,25 84

35 Orurowanie rura ze stali nierdzewnej Produkt: rura ze stali nierdzewnej od DN 12 do DN 40 dla temperatury pracy od -20 C do +175 C ciśnienie pracy do 10 bar zaizolowana lub bez izolacji o standardowych długościach lub na życzenie inne długości z wieloma wariantami połączeń Zalety: umożliwia szybkie, elastyczne połączenia eliminuje naprężenia i szumy w instalacji dowolnej długości odcinki montowane na budowie dopuszczenie UDT, TÜV i DVGW 2.6 PZH Założony w 1918 r 85

36 Orurowanie 2.6 Inoflex dwie rury ze stali nierdzewnej w izolacji Inoflex rura falista ze stali nierdzewnej o długości do max. 25 m, izolacja kauczukowa odporna na wysokie temperatury do 150 C, krótkotrwale do 175 C. Grubość izolacji 14 mm. W izolacji prowadzony jest kabel. Rozmiar ø w mm bez kabla Cena Euro/m z kablem Cena Euro/m DN TS 26, TSK 27,7 DN TS 26, TSK 27,4 DN TS 30, TSK 31,0 DN TS 42, TSK 43,5 Rozmiar Długość ø w mm bez kabla Cena Euro/szt. z kablem Cena Euro/szt. DN m TS , TSK ,0 DN m TS , TSK ,1 DN m TS , TSK ,1 DN m TS , TSK ,2 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,5 DN m TS , TSK ,3 DN m TS , TSK ,2 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,7 DN m TS , TSK ,6 DN m TS , TSK ,5 DN m TS , TSK ,9 DN m TS , TSK ,8 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,0 DN m TS , TSK ,7 DN m TS , TSK ,5 DN m TS , TSK ,3 Inoflex dwie rury ze stali nierdzewnej w izolacji z folią ochronną Inoflex rura falista ze stali nierdzewnej o długości do max. 25 m, izolacja kauczukowa odporna na wysokie temperatury krótkotrwale do 175 C. Grubość izolacji 14 mm. W izolacji prowadzony jest kabel. Foliowa powłoka służy jako ochrona przed uszkodzeniem mechanicznym. Możliwość rozdziału na dwie pojedyncze rury. Rozmiar ø w mm bez kabla Cena Euro/m z kablem Cena Euro/m DN CS 28, CSK 30,1 DN CS 28, CSK 30,3 DN CS 31, CSK 33,1 DN CS 42, CSK 43,5 Rozmiar Długość ø w mm bez kabla Cena Euro/szt. z kablem Cena Euro/szt. DN m CS , CSK ,9 DN m CS , CSK ,8 DN m CS , CSK ,8 DN m CS , CSK ,7 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,2 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,5 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,5 DN m CS , CSK ,4 DN m CS , CSK ,3 DN m CS , CSK ,1 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,0 DN m CS , CSK ,7 DN m CS , CSK ,5 DN m CS , CSK ,3 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynie w Polsce. 86
