Dotyczy: Ogłoszenie z r. o przetargu na zakup instalacji fotowoltaicznej, solarnej oraz pomp ciepła

Transkrypt

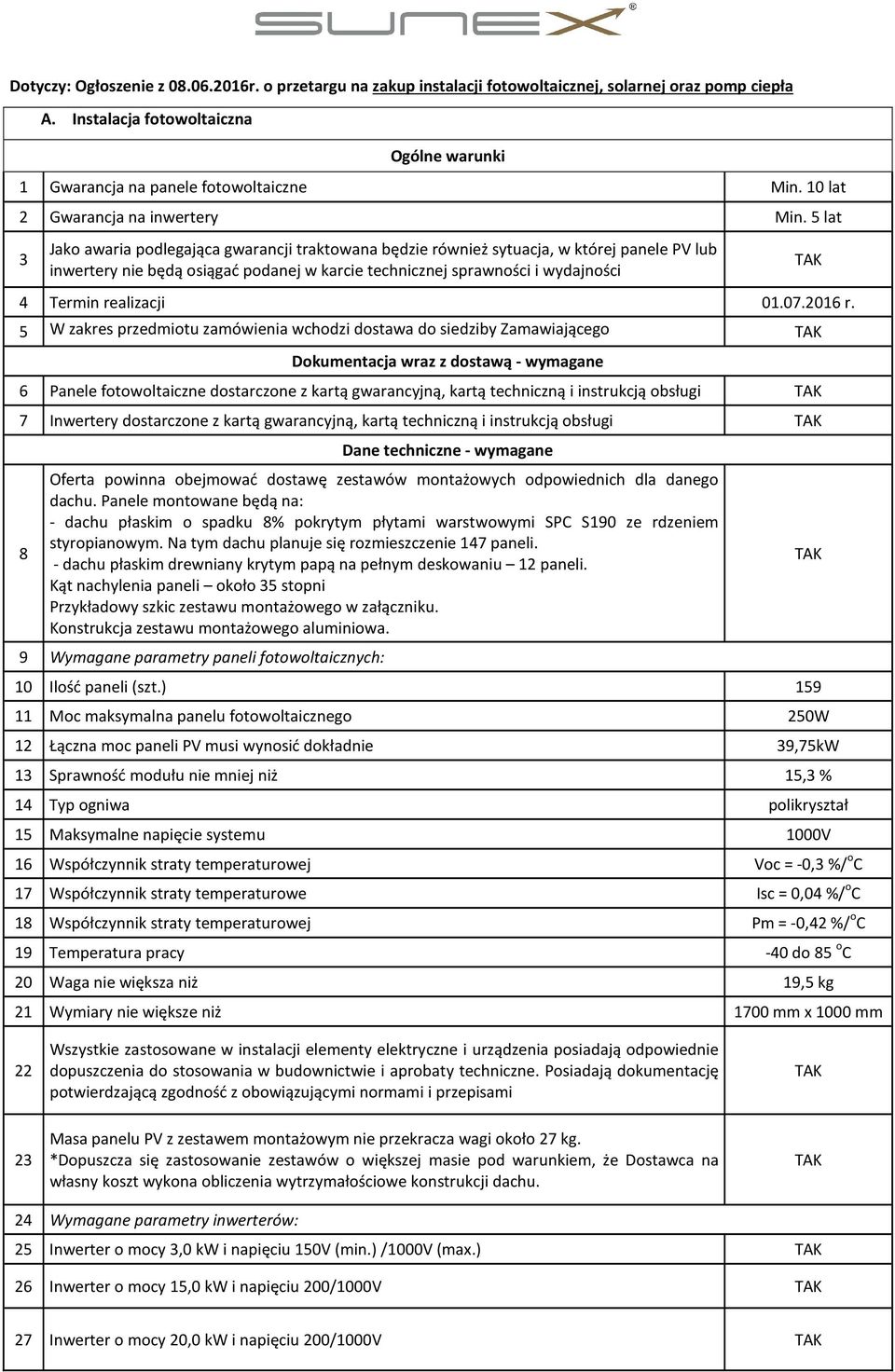

1 Dotyczy: Ogłoszenie z r. o przetargu na zakup instalacji fotowoltaicznej, solarnej oraz pomp ciepła A. Instalacja fotowoltaiczna 1 Gwarancja na panele fotowoltaiczne Min. 10 lat 2 Gwarancja na inwertery Min. 5 lat 3 Jako awaria podlegająca gwarancji traktowana będzie również sytuacja, w której panele PV lub inwertery nie będą osiągać podanej w karcie technicznej sprawności i wydajności 4 Termin realizacji r. 5 W zakres przedmiotu zamówienia wchodzi dostawa do siedziby Zamawiającego 6 Panele fotowoltaiczne dostarczone z kartą gwarancyjną, kartą techniczną i instrukcją obsługi 7 Inwertery dostarczone z kartą gwarancyjną, kartą techniczną i instrukcją obsługi 8 Oferta powinna obejmować dostawę zestawów montażowych odpowiednich dla danego dachu. Panele montowane będą na: - dachu płaskim o spadku 8% pokrytym płytami warstwowymi SPC S190 ze rdzeniem styropianowym. Na tym dachu planuje się rozmieszczenie 147 paneli. - dachu płaskim drewniany krytym papą na pełnym deskowaniu 12 paneli. Kąt nachylenia paneli około 35 stopni Przykładowy szkic zestawu montażowego w załączniku. Konstrukcja zestawu montażowego aluminiowa. 9 Wymagane parametry paneli fotowoltaicznych: 10 Ilość paneli (szt.) Moc maksymalna panelu fotowoltaicznego 250W 12 Łączna moc paneli PV musi wynosić dokładnie 39,75kW 13 Sprawność modułu nie mniej niż 15,3 % 14 Typ ogniwa polikryształ 15 Maksymalne napięcie systemu 1000V 16 Współczynnik straty temperaturowej Voc = -0,3 %/ o C 17 Współczynnik straty temperaturowe Isc = 0,04 %/ o C 18 Współczynnik straty temperaturowej Pm = -0,42 %/ o C 19 Temperatura pracy -40 do 85 o C 20 Waga nie większa niż 19,5 kg 21 Wymiary nie większe niż 1700 mm x 1000 mm 22 Wszystkie zastosowane w instalacji elementy elektryczne i urządzenia posiadają odpowiednie dopuszczenia do stosowania w budownictwie i aprobaty techniczne. Posiadają dokumentację potwierdzającą zgodność z obowiązującymi normami i przepisami 23 Masa panelu PV z zestawem montażowym nie przekracza wagi około 27 kg. *Dopuszcza się zastosowanie zestawów o większej masie pod warunkiem, że Dostawca na własny koszt wykona obliczenia wytrzymałościowe konstrukcji dachu. 24 Wymagane parametry inwerterów: 25 Inwerter o mocy 3,0 kw i napięciu 150V (min.) /1000V (max.) 26 Inwerter o mocy 15,0 kw i napięciu 200/1000V 27 Inwerter o mocy 20,0 kw i napięciu 200/1000V

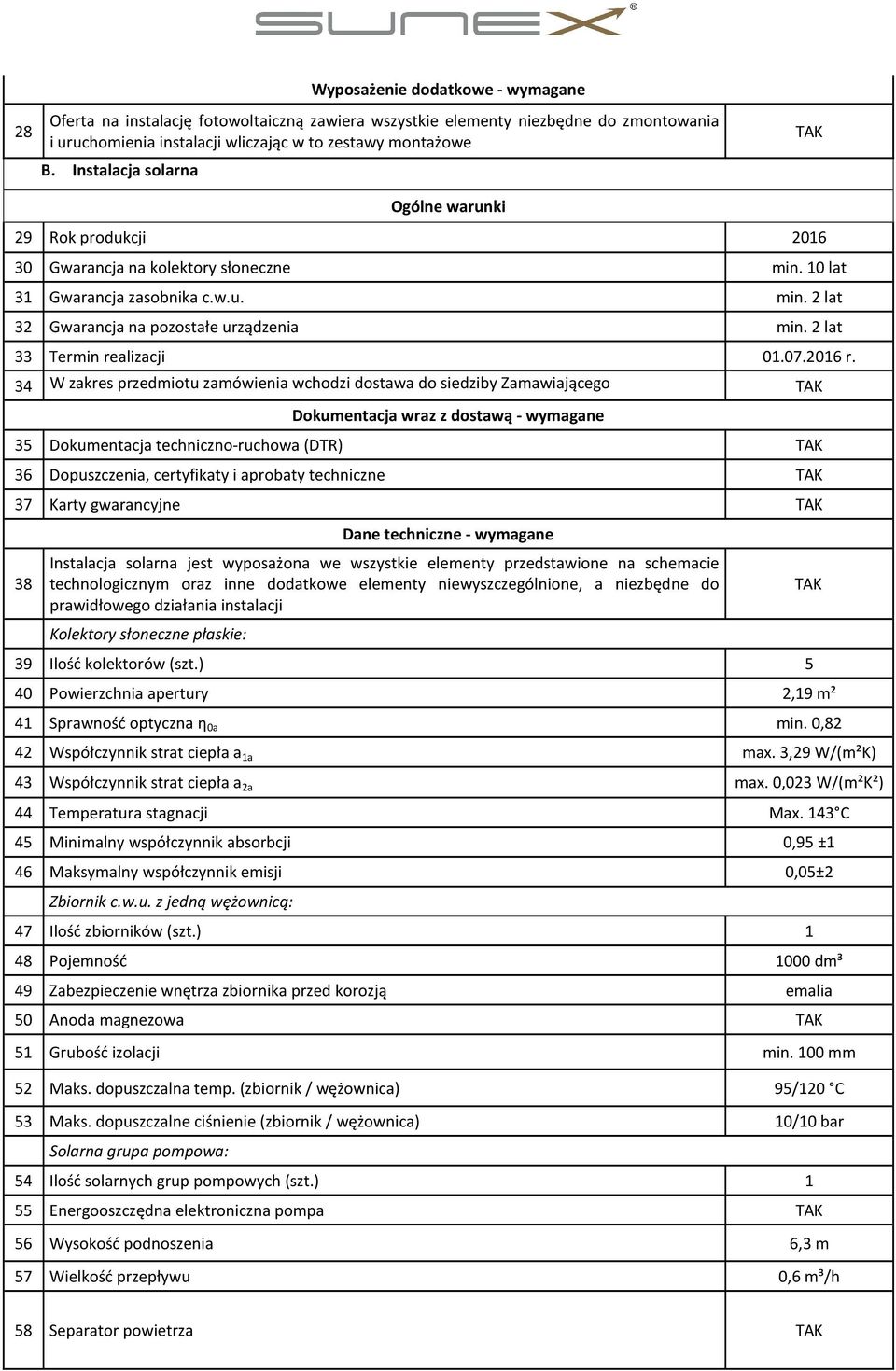

2 28 Wyposażenie dodatkowe - wymagane Oferta na instalację fotowoltaiczną zawiera wszystkie elementy niezbędne do zmontowania i uruchomienia instalacji wliczając w to zestawy montażowe B. Instalacja solarna 29 Rok produkcji Gwarancja na kolektory słoneczne min. 10 lat 31 Gwarancja zasobnika c.w.u. min. 2 lat 32 Gwarancja na pozostałe urządzenia min. 2 lat 33 Termin realizacji r. 34 W zakres przedmiotu zamówienia wchodzi dostawa do siedziby Zamawiającego 35 Dokumentacja techniczno-ruchowa (DTR) 36 Dopuszczenia, certyfikaty i aprobaty techniczne 37 Karty gwarancyjne 38 Instalacja solarna jest wyposażona we wszystkie elementy przedstawione na schemacie technologicznym oraz inne dodatkowe elementy niewyszczególnione, a niezbędne do prawidłowego działania instalacji Kolektory słoneczne płaskie: 39 Ilość kolektorów (szt.) 5 40 Powierzchnia apertury 2,19 m² 41 Sprawność optyczna η 0a min. 0,82 42 Współczynnik strat ciepła a 1a max. 3,29 W/(m²K) 43 Współczynnik strat ciepła a 2a max. 0,023 W/(m²K²) 44 Temperatura stagnacji Max. 143 C 45 Minimalny współczynnik absorbcji 0,95 ±1 46 Maksymalny współczynnik emisji 0,05±2 Zbiornik c.w.u. z jedną wężownicą: 47 Ilość zbiorników (szt.) 1 48 Pojemność 1000 dm³ 49 Zabezpieczenie wnętrza zbiornika przed korozją emalia 50 Anoda magnezowa 51 Grubość izolacji min. 100 mm 52 Maks. dopuszczalna temp. (zbiornik / wężownica) 95/120 C 53 Maks. dopuszczalne ciśnienie (zbiornik / wężownica) 10/10 bar Solarna grupa pompowa: 54 Ilość solarnych grup pompowych (szt.) 1 55 Energooszczędna elektroniczna pompa 56 Wysokość podnoszenia 6,3 m 57 Wielkość przepływu 0,6 m³/h 58 Separator powietrza

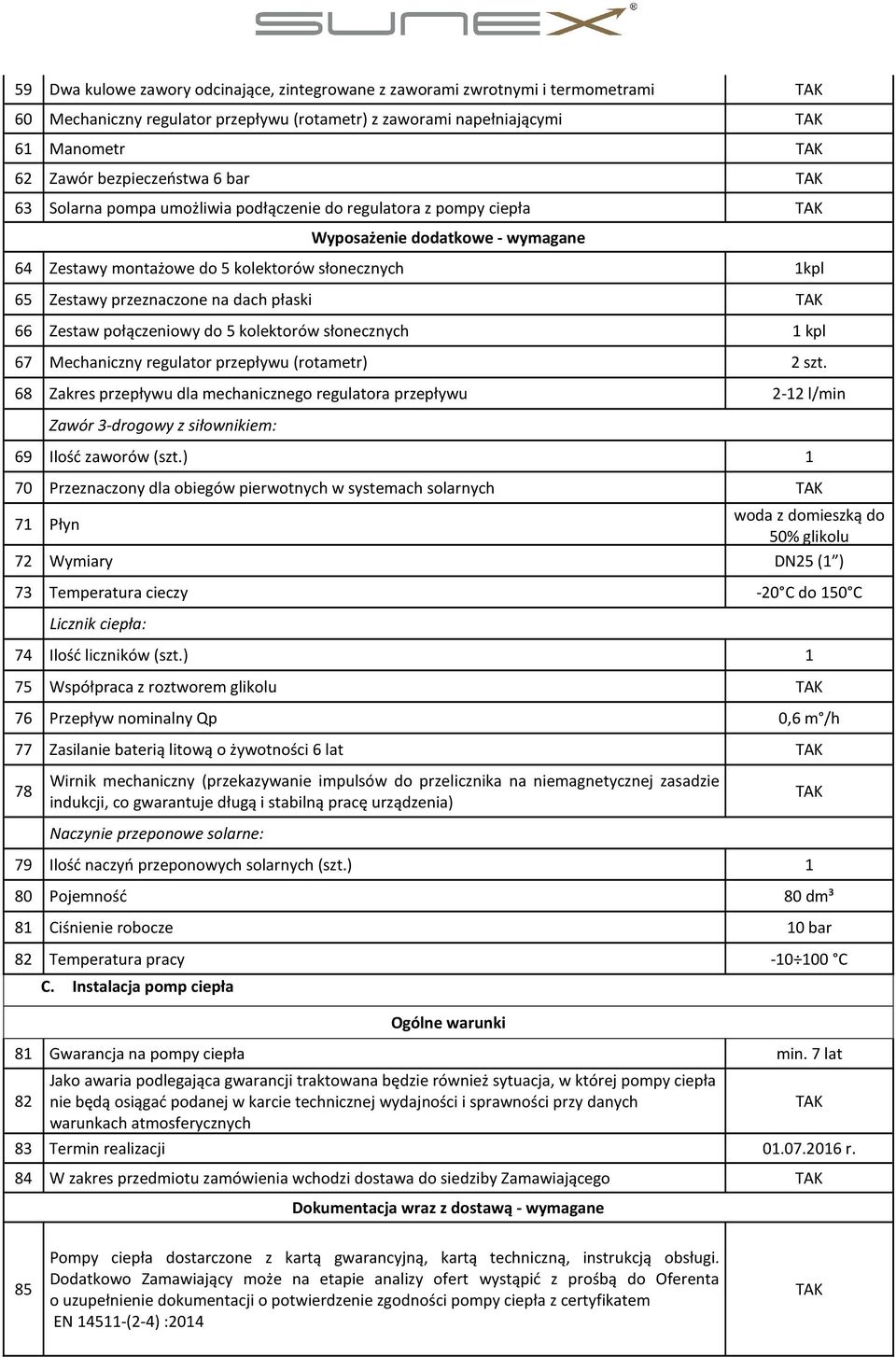

3 59 Dwa kulowe zawory odcinające, zintegrowane z zaworami zwrotnymi i termometrami 60 Mechaniczny regulator przepływu (rotametr) z zaworami napełniającymi 61 Manometr 62 Zawór bezpieczeństwa 6 bar 63 Solarna pompa umożliwia podłączenie do regulatora z pompy ciepła Wyposażenie dodatkowe - wymagane 64 Zestawy montażowe do 5 kolektorów słonecznych 1kpl 65 Zestawy przeznaczone na dach płaski 66 Zestaw połączeniowy do 5 kolektorów słonecznych 1 kpl 67 Mechaniczny regulator przepływu (rotametr) 2 szt. 68 Zakres przepływu dla mechanicznego regulatora przepływu 2-12 l/min Zawór 3-drogowy z siłownikiem: 69 Ilość zaworów (szt.) 1 70 Przeznaczony dla obiegów pierwotnych w systemach solarnych 71 Płyn woda z domieszką do 50% glikolu 72 Wymiary DN25 (1 ) 73 Temperatura cieczy -20 C do 150 C Licznik ciepła: 74 Ilość liczników (szt.) 1 75 Współpraca z roztworem glikolu 76 Przepływ nominalny Qp 0,6 m /h 77 Zasilanie baterią litową o żywotności 6 lat 78 Wirnik mechaniczny (przekazywanie impulsów do przelicznika na niemagnetycznej zasadzie indukcji, co gwarantuje długą i stabilną pracę urządzenia) Naczynie przeponowe solarne: 79 Ilość naczyń przeponowych solarnych (szt.) 1 80 Pojemność 80 dm³ 81 Ciśnienie robocze 10 bar 82 Temperatura pracy C C. Instalacja pomp ciepła 81 Gwarancja na pompy ciepła min. 7 lat 82 Jako awaria podlegająca gwarancji traktowana będzie również sytuacja, w której pompy ciepła nie będą osiągać podanej w karcie technicznej wydajności i sprawności przy danych warunkach atmosferycznych 83 Termin realizacji r. 84 W zakres przedmiotu zamówienia wchodzi dostawa do siedziby Zamawiającego 85 Pompy ciepła dostarczone z kartą gwarancyjną, kartą techniczną, instrukcją obsługi. Dodatkowo Zamawiający może na etapie analizy ofert wystąpić z prośbą do Oferenta o uzupełnienie dokumentacji o potwierdzenie zgodności pompy ciepła z certyfikatem EN (2-4) :2014

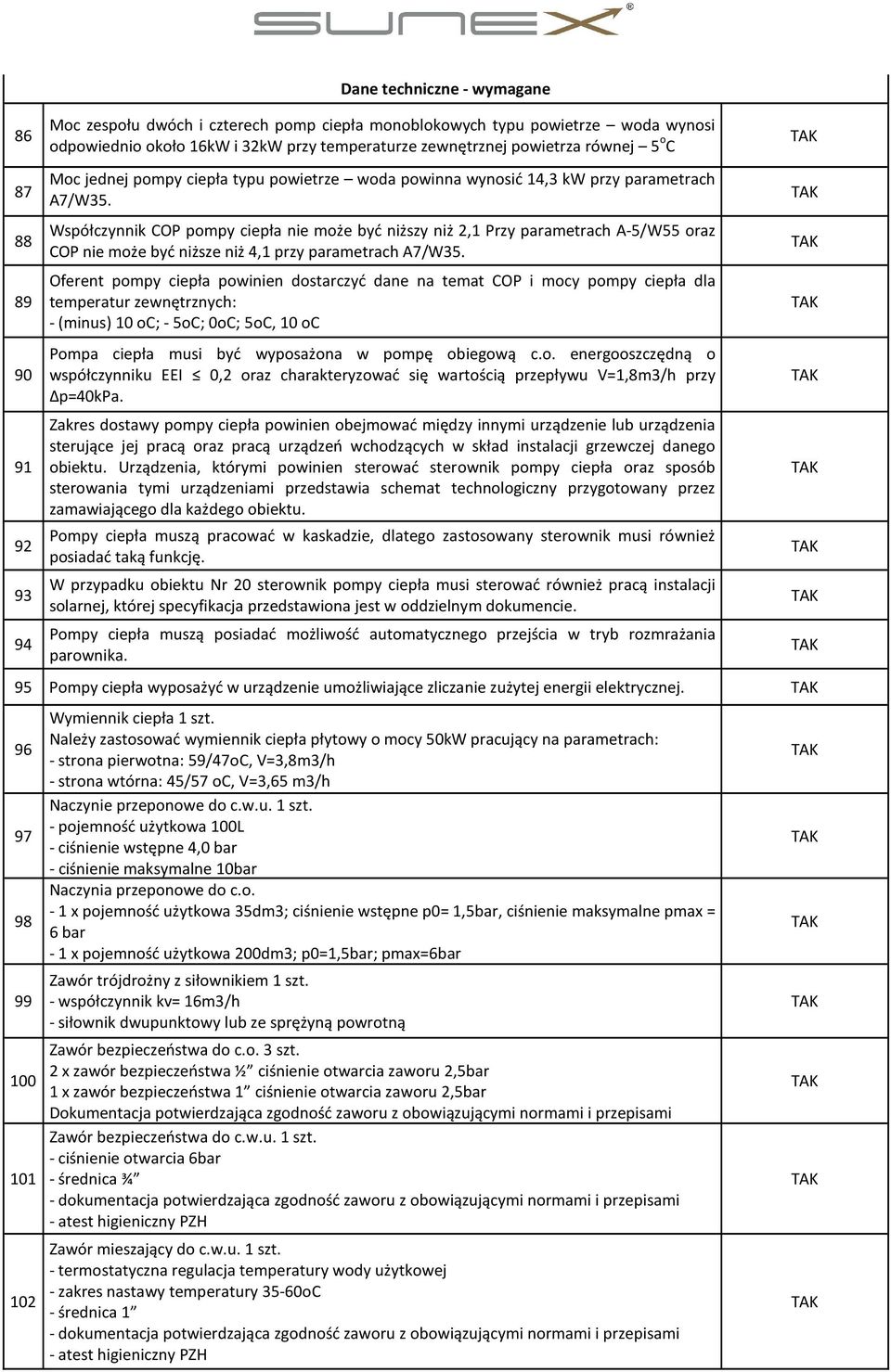

4 Moc zespołu dwóch i czterech pomp ciepła monoblokowych typu powietrze woda wynosi odpowiednio około 16kW i 32kW przy temperaturze zewnętrznej powietrza równej 5 o C Moc jednej pompy ciepła typu powietrze woda powinna wynosić 14,3 kw przy parametrach A7/W35. Współczynnik COP pompy ciepła nie może być niższy niż 2,1 Przy parametrach A-5/W55 oraz COP nie może być niższe niż 4,1 przy parametrach A7/W35. Oferent pompy ciepła powinien dostarczyć dane na temat COP i mocy pompy ciepła dla temperatur zewnętrznych: - (minus) 10 oc; - 5oC; 0oC; 5oC, 10 oc Pompa ciepła musi być wyposażona w pompę obiegową c.o. energooszczędną o współczynniku EEI 0,2 oraz charakteryzować się wartością przepływu V=1,8m3/h przy Δp=40kPa. Zakres dostawy pompy ciepła powinien obejmować między innymi urządzenie lub urządzenia sterujące jej pracą oraz pracą urządzeń wchodzących w skład instalacji grzewczej danego obiektu. Urządzenia, którymi powinien sterować sterownik pompy ciepła oraz sposób sterowania tymi urządzeniami przedstawia schemat technologiczny przygotowany przez zamawiającego dla każdego obiektu. Pompy ciepła muszą pracować w kaskadzie, dlatego zastosowany sterownik musi również posiadać taką funkcję. W przypadku obiektu Nr 20 sterownik pompy ciepła musi sterować również pracą instalacji solarnej, której specyfikacja przedstawiona jest w oddzielnym dokumencie. Pompy ciepła muszą posiadać możliwość automatycznego przejścia w tryb rozmrażania parownika. 95 Pompy ciepła wyposażyć w urządzenie umożliwiające zliczanie zużytej energii elektrycznej Wymiennik ciepła 1 szt. Należy zastosować wymiennik ciepła płytowy o mocy 50kW pracujący na parametrach: - strona pierwotna: 59/47oC, V=3,8m3/h - strona wtórna: 45/57 oc, V=3,65 m3/h Naczynie przeponowe do c.w.u. 1 szt. - pojemność użytkowa 100L - ciśnienie wstępne 4,0 bar - ciśnienie maksymalne 10bar Naczynia przeponowe do c.o. - 1 x pojemność użytkowa 35dm3; ciśnienie wstępne p0= 1,5bar, ciśnienie maksymalne pmax = 6 bar - 1 x pojemność użytkowa 200dm3; p0=1,5bar; pmax=6bar Zawór trójdrożny z siłownikiem 1 szt. - współczynnik kv= 16m3/h - siłownik dwupunktowy lub ze sprężyną powrotną Zawór bezpieczeństwa do c.o. 3 szt. 2 x zawór bezpieczeństwa ½ ciśnienie otwarcia zaworu 2,5bar 1 x zawór bezpieczeństwa 1 ciśnienie otwarcia zaworu 2,5bar Dokumentacja potwierdzająca zgodność zaworu z obowiązującymi normami i przepisami Zawór bezpieczeństwa do c.w.u. 1 szt. - ciśnienie otwarcia 6bar - średnica ¾ - dokumentacja potwierdzająca zgodność zaworu z obowiązującymi normami i przepisami - atest higieniczny PZH Zawór mieszający do c.w.u. 1 szt. - termostatyczna regulacja temperatury wody użytkowej - zakres nastawy temperatury 35-60oC - średnica 1 - dokumentacja potwierdzająca zgodność zaworu z obowiązującymi normami i przepisami - atest higieniczny PZH

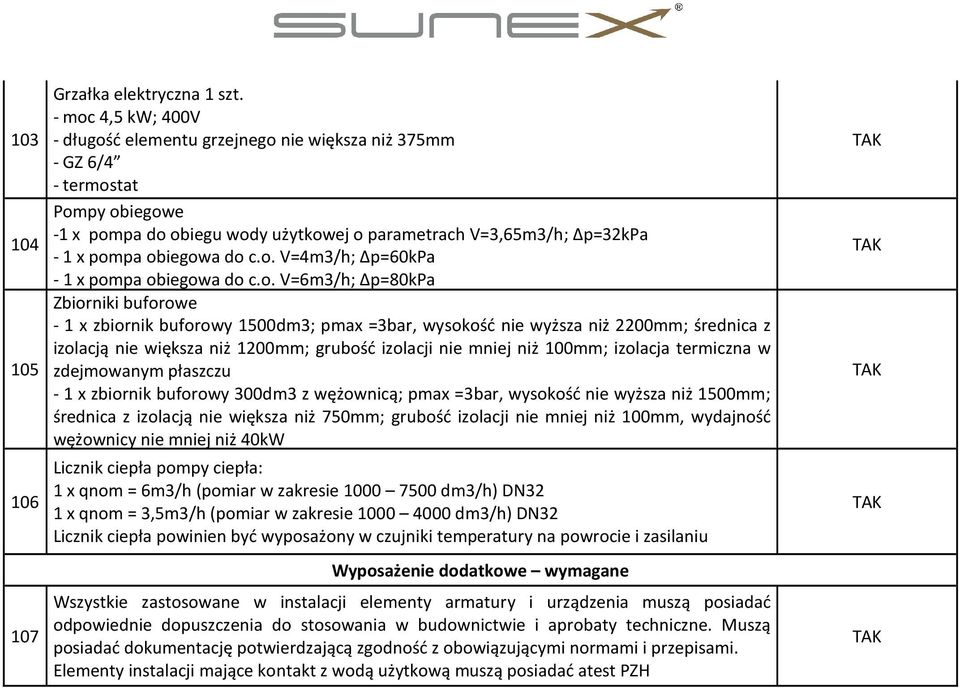

5 Grzałka elektryczna 1 szt. - moc 4,5 kw; 400V - długość elementu grzejnego nie większa niż 375mm - GZ 6/4 - termostat Pompy obiegowe -1 x pompa do obiegu wody użytkowej o parametrach V=3,65m3/h; Δp=32kPa - 1 x pompa obiegowa do c.o. V=4m3/h; Δp=60kPa - 1 x pompa obiegowa do c.o. V=6m3/h; Δp=80kPa Zbiorniki buforowe - 1 x zbiornik buforowy 1500dm3; pmax =3bar, wysokość nie wyższa niż 2200mm; średnica z izolacją nie większa niż 1200mm; grubość izolacji nie mniej niż 100mm; izolacja termiczna w zdejmowanym płaszczu - 1 x zbiornik buforowy 300dm3 z wężownicą; pmax =3bar, wysokość nie wyższa niż 1500mm; średnica z izolacją nie większa niż 750mm; grubość izolacji nie mniej niż 100mm, wydajność wężownicy nie mniej niż 40kW Licznik ciepła pompy ciepła: 1 x qnom = 6m3/h (pomiar w zakresie dm3/h) DN32 1 x qnom = 3,5m3/h (pomiar w zakresie dm3/h) DN32 Licznik ciepła powinien być wyposażony w czujniki temperatury na powrocie i zasilaniu Wyposażenie dodatkowe wymagane Wszystkie zastosowane w instalacji elementy armatury i urządzenia muszą posiadać odpowiednie dopuszczenia do stosowania w budownictwie i aprobaty techniczne. Muszą posiadać dokumentację potwierdzającą zgodność z obowiązującymi normami i przepisami. Elementy instalacji mające kontakt z wodą użytkową muszą posiadać atest PZH
