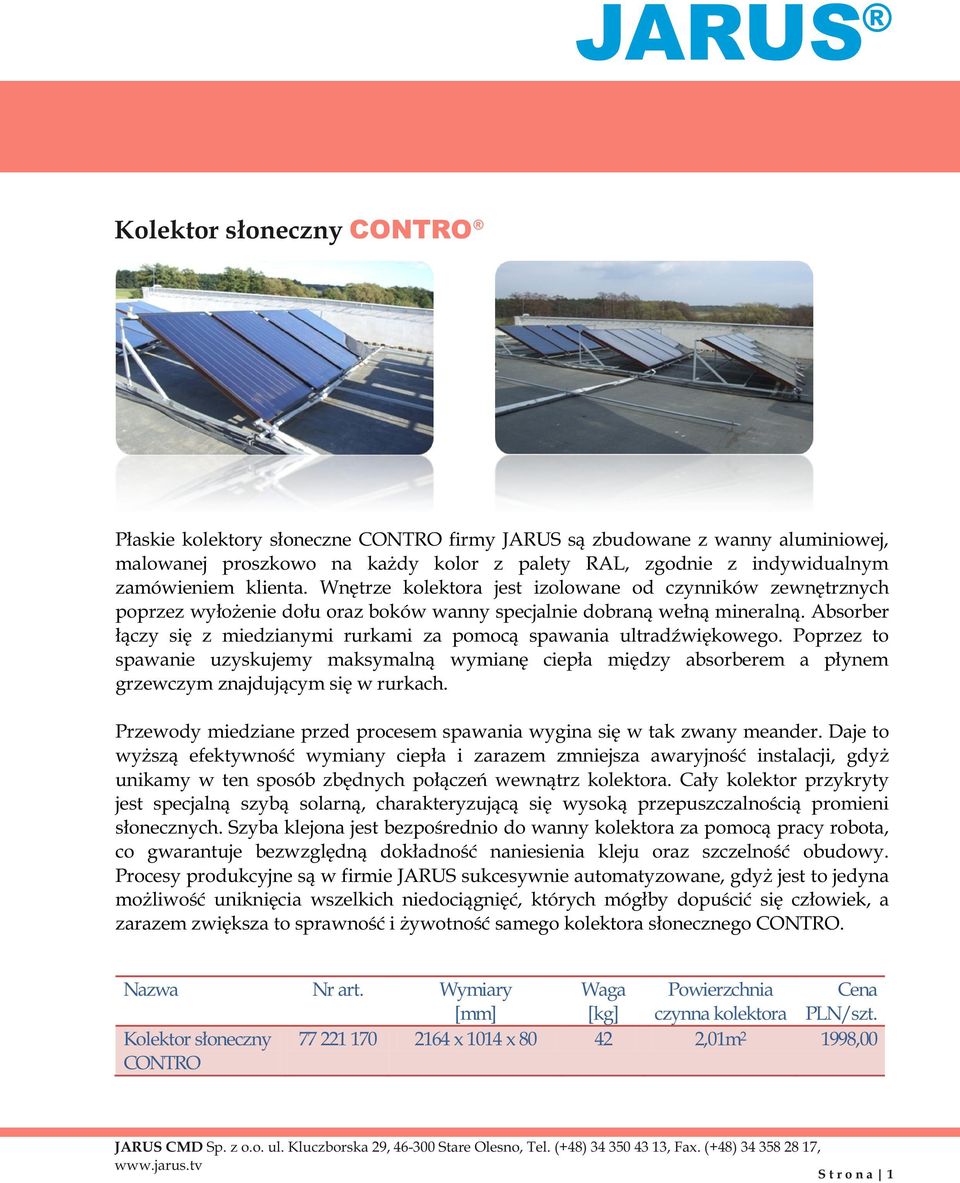

2 Kolektor słoneczny CONTRO Płaskie kolektory słoneczne CONTRO firmy są zbudowane z wanny aluminiowej, malowanej proszkowo na każdy kolor z palety RAL, zgodnie z indywidualnym zamówieniem klienta. Wnętrze kolektora jest izolowane od czynników zewnętrznych poprzez wyłożenie dołu oraz boków wanny specjalnie dobraną wełną mineralną. Absorber łączy się z miedzianymi rurkami za pomocą spawania ultradźwiękowego. Poprzez to spawanie uzyskujemy maksymalną wymianę ciepła między absorberem a płynem grzewczym znajdującym się w rurkach. Przewody miedziane przed procesem spawania wygina się w tak zwany meander. Daje to wyższą efektywność wymiany ciepła i zarazem zmniejsza awaryjność instalacji, gdyż unikamy w ten sposób zbędnych połączeń wewnątrz kolektora. Cały kolektor przykryty jest specjalną szybą solarną, charakteryzującą się wysoką przepuszczalnością promieni słonecznych. Szyba klejona jest bezpośrednio do wanny kolektora za pomocą pracy robota, co gwarantuje bezwzględną dokładność naniesienia kleju oraz szczelność obudowy. Procesy produkcyjne są w firmie sukcesywnie automatyzowane, gdyż jest to jedyna możliwość uniknięcia wszelkich niedociągnięć, których mógłby dopuścić się człowiek, a zarazem zwiększa to sprawność i żywotność samego kolektora słonecznego CONTRO. Kolektor słoneczny CONTRO Wymiary 164 x 1014 x [kg] 4 Powierzchnia czynna kolektora,01m 1998,00 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 1

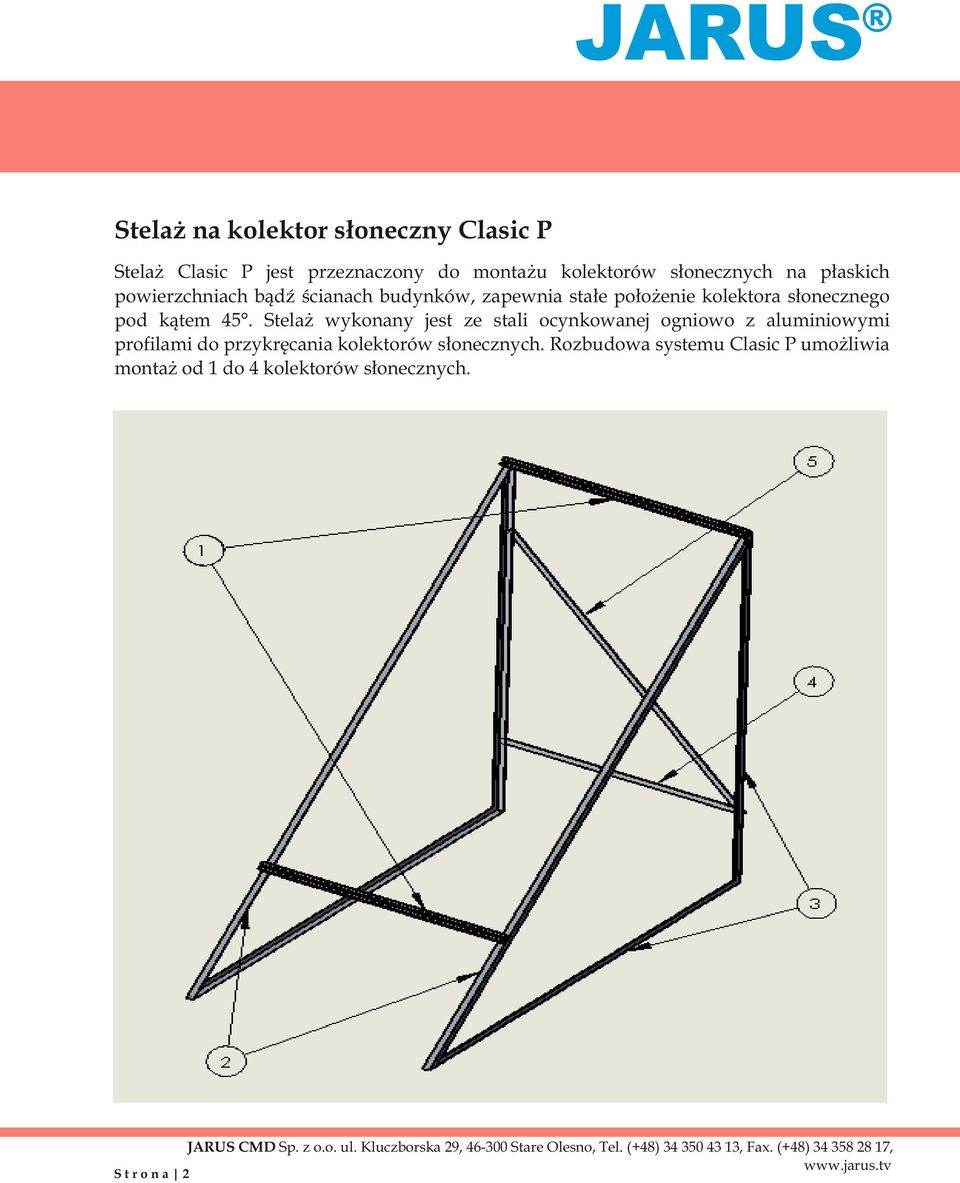

3 Stelaż na kolektor słoneczny Clasic P Stelaż Clasic P jest przeznaczony do montażu kolektorów słonecznych na płaskich powierzchniach bądź ścianach budynków, zapewnia stałe położenie kolektora słonecznego pod kątem 45. Stelaż wykonany jest ze stali ocynkowanej ogniowo z aluminiowymi profilami do przykręcania kolektorów słonecznych. Rozbudowa systemu Clasic P umożliwia montaż od 1 do 4 kolektorów słonecznych. CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona

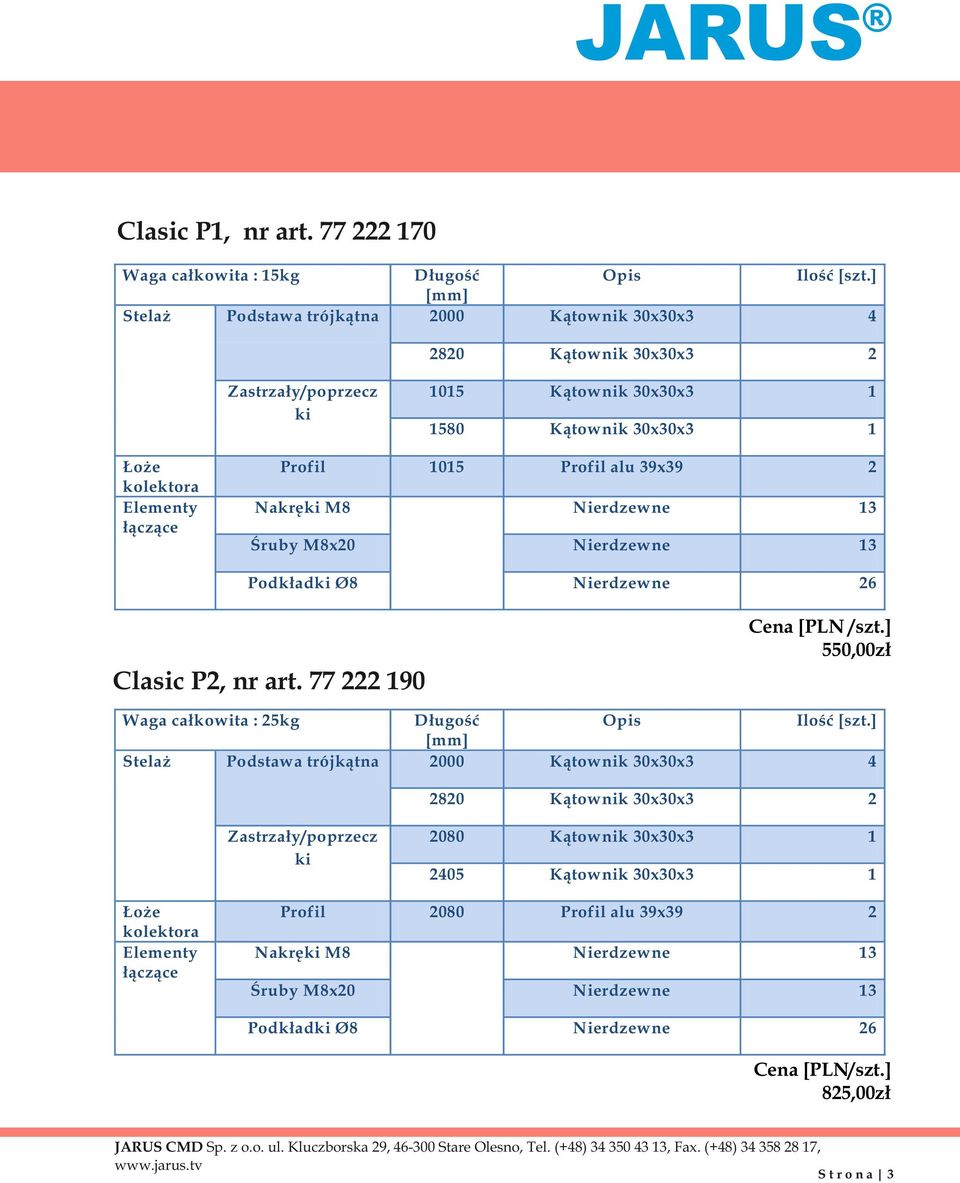

4 Clasic P1, nr art całkowita : 15kg Stelaż Łoże kolektora Elementy łączące Długość 000 Kątownik 30x30x3 4 Kątownik 30x30x3 Zastrzały/poprzecz ki 1015 Kątownik 30x30x Kątownik 30x30x3 1 Profil 1015 Profil alu 39x39 Nakręki M8 13 Śruby M8x0 13 Podkładki Ø8 6 Podstawa trójkątna Opis Ilość [szt.] [PLN /szt.] 550,00zł Clasic P, nr art całkowita : 5kg Stelaż Łoże kolektora Elementy łączące Długość 000 Kątownik 30x30x3 4 Kątownik 30x30x3 Zastrzały/poprzecz ki 0 Kątownik 30x30x Kątownik 30x30x3 1 Profil 0 Profil alu 39x39 Nakręki M8 13 Śruby M8x0 13 Podkładki Ø8 6 Podstawa trójkątna Opis Ilość [szt.] [] 85,00zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 3

5 Clasic P3, nr art całkowita : 35kg Stelaż Długość 000 Kątownik 30x30x3 6 Kątownik 30x30x3 3 Zastrzały/poprzecz ki 3145 Kątownik 30x30x Kątownik 30x30x3 Profil 3145 Profil alu 39x39 Nakręki M8 19 Śruby M8x0 19 Podkładki Ø8 38 Podstawa trójkątna Łoże kolektora Elementy łączące Opis Ilość [szt.] [] 145,00zł Clasic P4, nr art całkowita : 45kg Stelaż Długość 000 Kątownik 30x30x3 6 Kątownik 30x30x3 3 Zastrzały/poprzecz ki 410 Kątownik 30x30x Kątownik 30x30x3 Profil 410 Profil alu 39x39 Nakręki M8 19 Śruby M8x0 19 Podkładki Ø8 38 Podstawa trójkątna Łoże kolektora Elementy łączące Opis Ilość [szt.] [] 1550,00zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 4

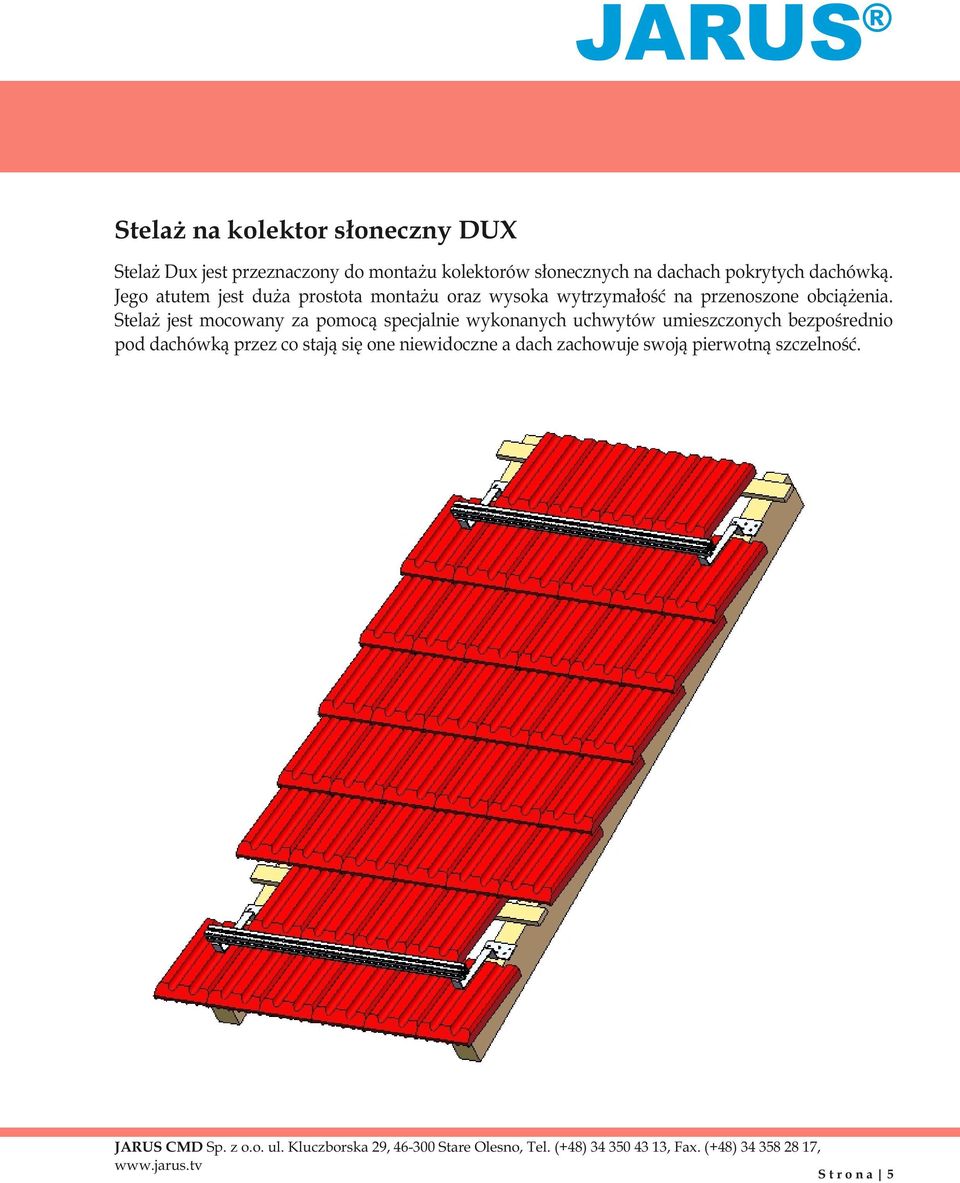

6 Stelaż na kolektor słoneczny DUX Stelaż Dux jest przeznaczony do montażu kolektorów słonecznych na dachach pokrytych dachówką. Jego atutem jest duża prostota montażu oraz wysoka wytrzymałość na przenoszone obciążenia. Stelaż jest mocowany za pomocą specjalnie wykonanych uchwytów umieszczonych bezpośrednio pod dachówką przez co stają się one niewidoczne a dach zachowuje swoją pierwotną szczelność. CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 5

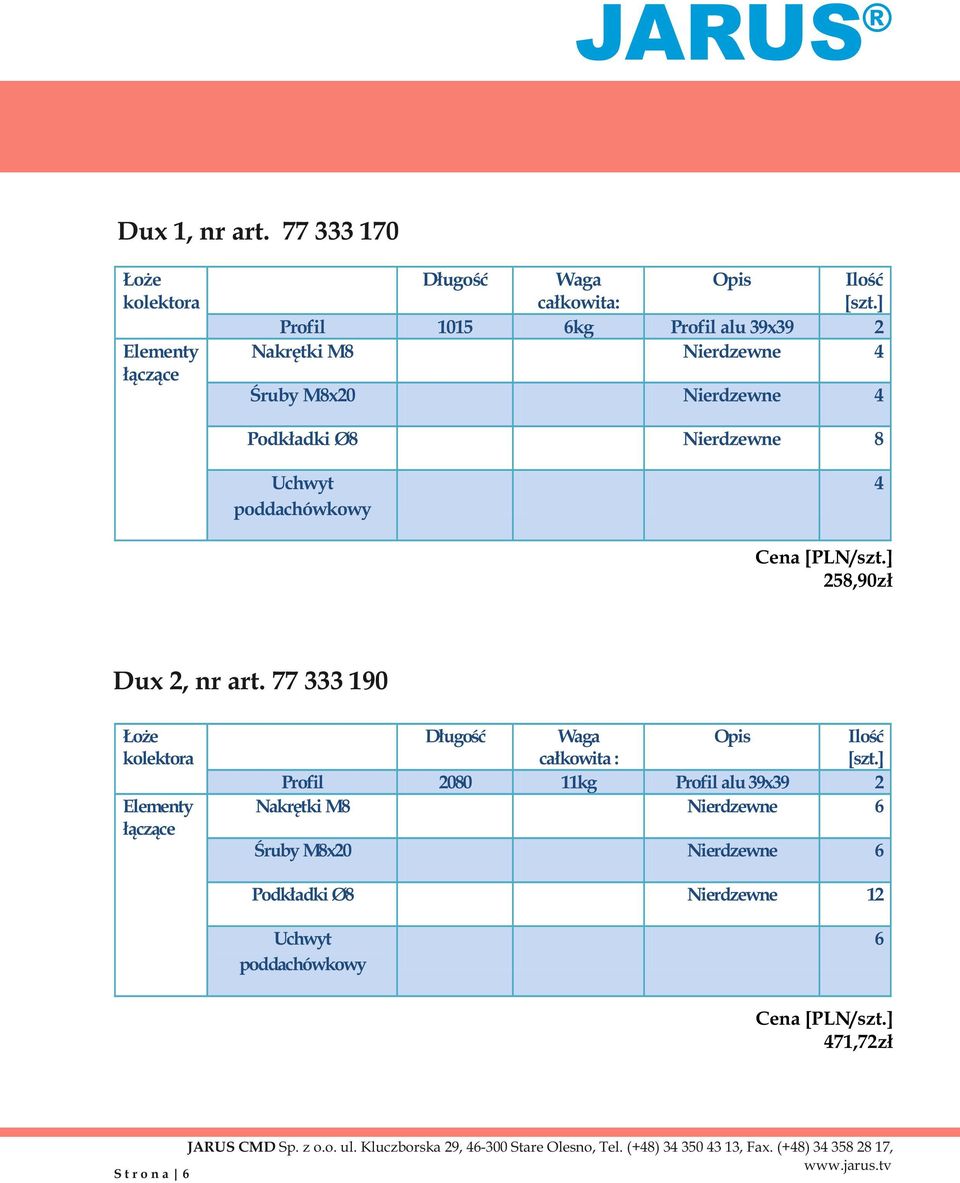

7 Dux 1, nr art Łoże kolektora Elementy łączące Długość Profil Nakrętki M całkowita: 6kg Opis Profil alu 39x39 Ilość [szt.] 4 Śruby M8x0 4 Podkładki Ø8 8 Uchwyt poddachówkowy 4 [] 58,90zł Dux, nr art Łoże kolektora Elementy łączące Długość Profil Nakrętki M8 0 całkowita : 11kg Opis Profil alu 39x39 Ilość [szt.] 6 Śruby M8x0 6 Podkładki Ø8 1 Uchwyt poddachówkowy 6 [] 471,7zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 6

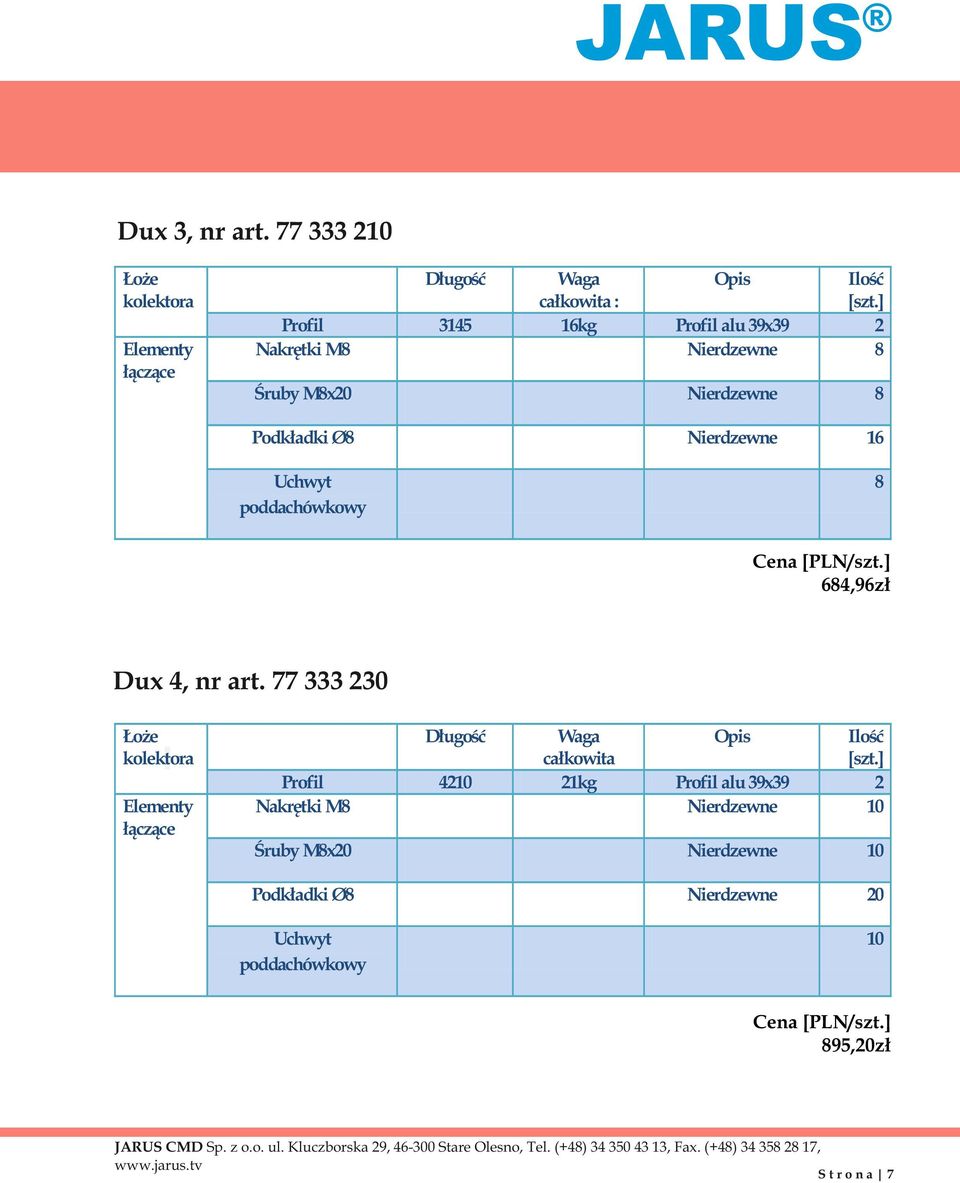

8 Dux 3, nr art Łoże kolektora Elementy łączące Długość Profil Nakrętki M całkowita : 16kg Opis Ilość [szt.] 8 Profil alu 39x39 Śruby M8x0 8 Podkładki Ø8 16 Uchwyt poddachówkowy 8 [] 684,96zł Dux 4, nr art Łoże kolektora Elementy łączące Długość Profil Nakrętki M8 410 całkowita 1kg Opis Ilość [szt.] 10 Profil alu 39x39 Śruby M8x0 10 Podkładki Ø8 0 Uchwyt poddachówkowy 10 [] 895,0zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 7

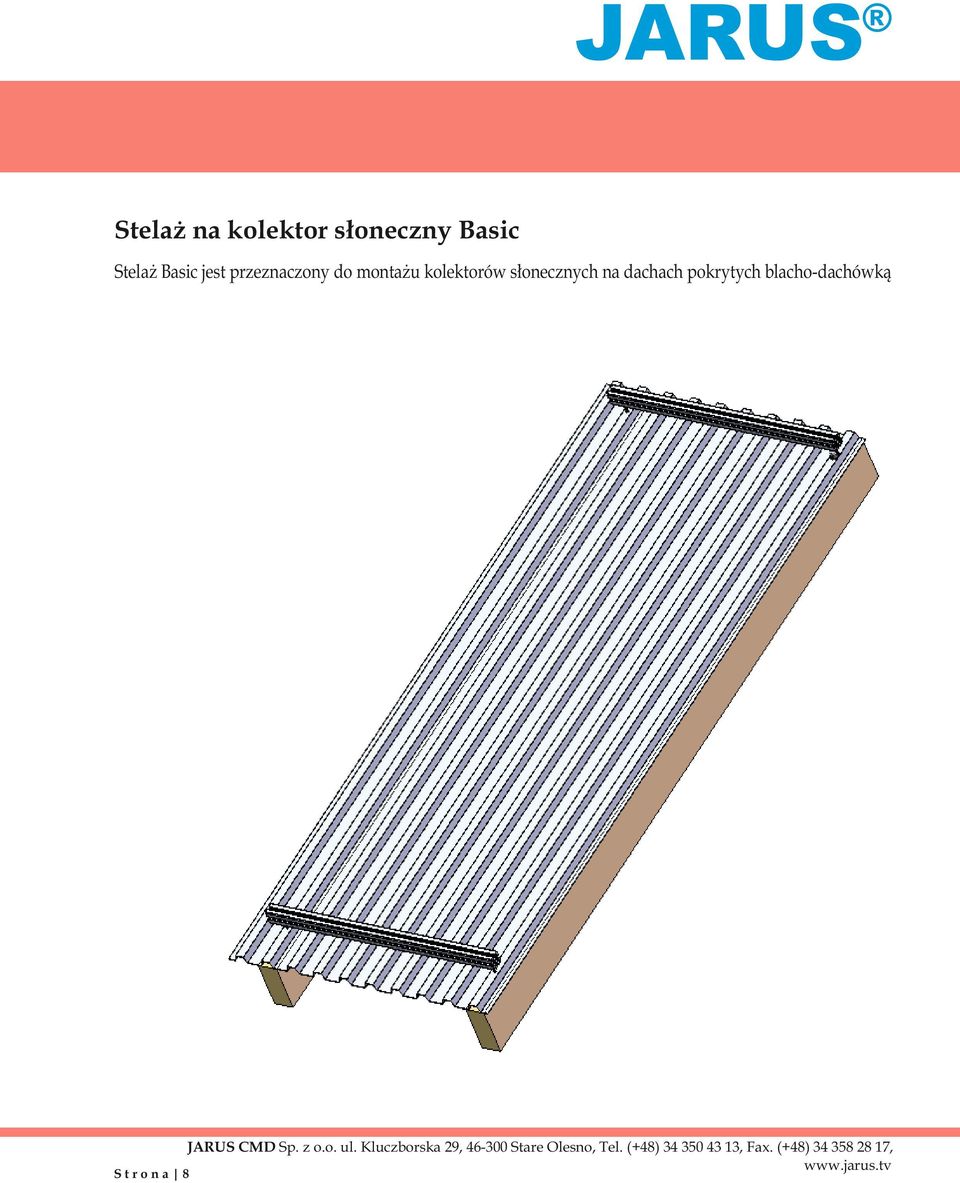

9 Stelaż na kolektor słoneczny Basic Stelaż Basic jest przeznaczony do montażu kolektorów słonecznych na dachach pokrytych blacho-dachówką CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 8

10 Basic 1, nr art Łoże kolektora Elementy łączące Profil Nakrętki M8 młoteczkowe Długość 1015 całkowita 4,5kg Szpilko-wkręty Opis Ilość [szt.] Profil alu 39x [] 147,00zł Basic, nr art Łoże kolektora Elementy łączące Profil Nakrętki M8 młoteczkowe Szpilko-wkręty Długość 0 całkowita 8,75kg Opis Ilość [szt.] Profil alu 39x [] 398,16zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , Strona 9

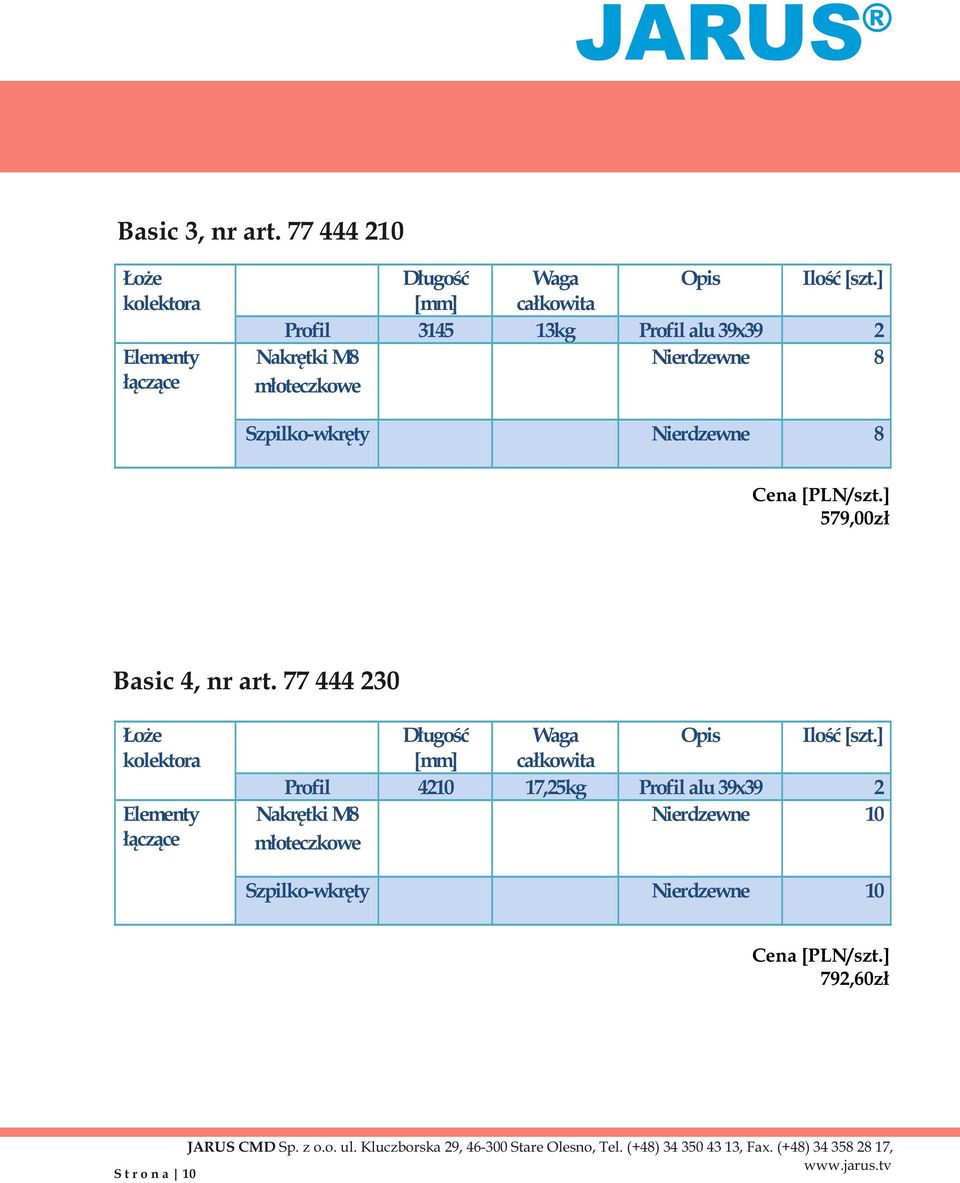

11 Basic 3, nr art Łoże kolektora Elementy łączące Profil Nakrętki M8 młoteczkowe Długość 3145 całkowita 13kg Szpilko-wkręty Opis Ilość [szt.] Profil alu 39x [] 579,00zł Basic 4, nr art Łoże kolektora Elementy łączące Profil Nakrętki M8 młoteczkowe Szpilko-wkręty Długość 410 całkowita 17,5kg Opis Ilość [szt.] Profil alu 39x [] 79,60zł CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 10

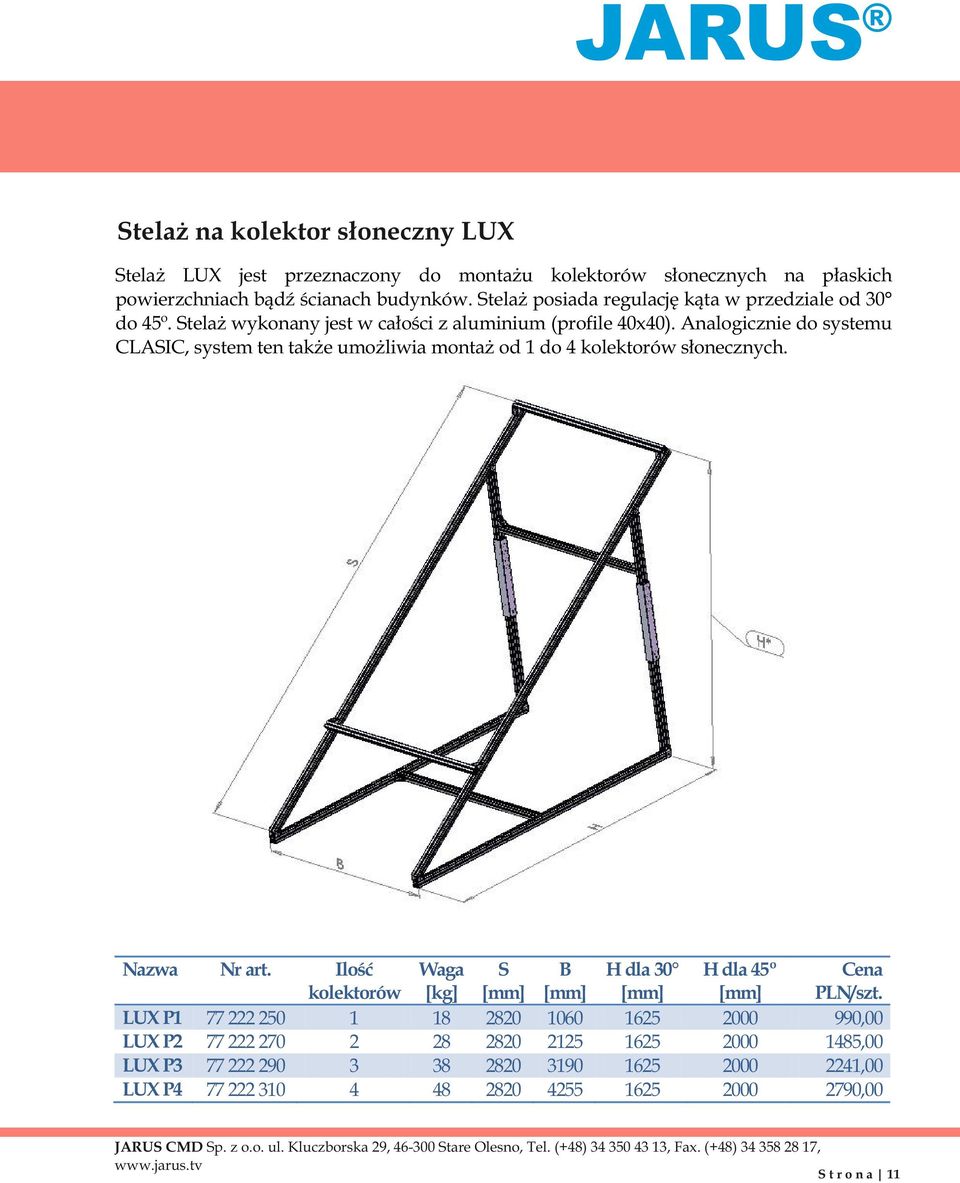

12 Stelaż na kolektor słoneczny LUX Stelaż LUX jest przeznaczony do montażu kolektorów słonecznych na płaskich powierzchniach bądź ścianach budynków. Stelaż posiada regulację kąta w przedziale od 30 do 45º. Stelaż wykonany jest w całości z aluminium (profile 40x40). Analogicznie do systemu CLASIC, system ten także umożliwia montaż od 1 do 4 kolektorów słonecznych. LUX P1 LUX P LUX P3 LUX P Ilość S B H dla 30 kolektorów [kg] H dla 45º , ,00 41,00 790,00 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 11

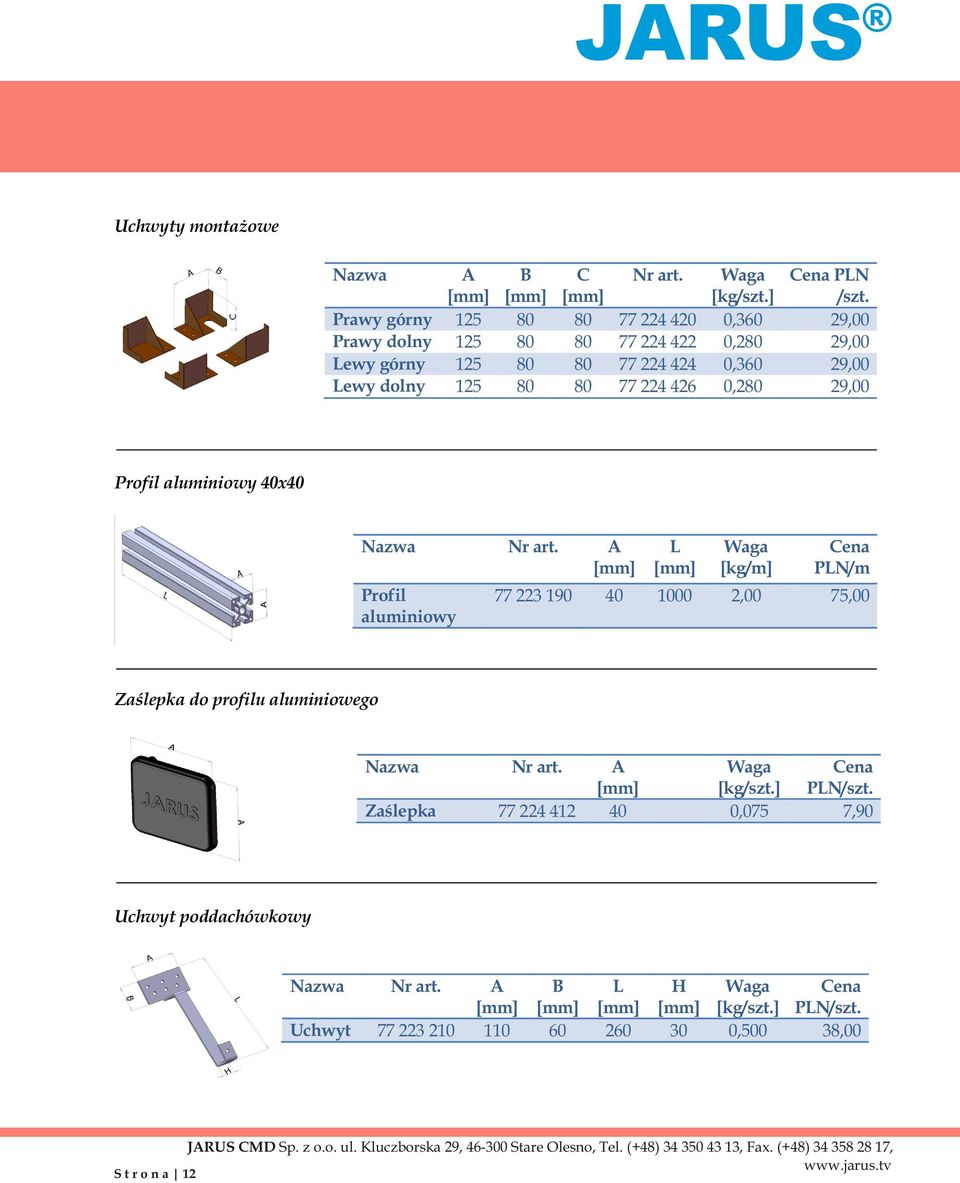

13 Uchwyty montażowe A B C PLN [kg/szt.] /szt. Prawy górny ,360 9,00 Prawy dolny , 9,00 Lewy górny ,360 9,00 Lewy dolny , 9,00 Profil aluminiowy 40x40 Profil aluminiowy A L [kg/m] ,00 A 40 PLN/m 75,00 Zaślepka do profilu aluminiowego Zaślepka [kg/szt.] 0,075 7,90 Uchwyt poddachówkowy Uchwyt A 110 B 60 L 60 H [kg/szt.] 30 0,500 38,00 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 1

14 Uchwyt poddachówkowy regulowany Uchwyt reg. A B L H [kg/szt.] ,600 PLN/szt 48,00 Maskownica międzypanelowa A B [kg/szt.] Maskownica ,500 98,00 Łącznik maskownicy łącznie ze śrubunkiem Łącznik A 30 B [kg/szt.] 0,070 10,00 Śruba krokwiowa Śruba A 160 [kg/szt.] 0,01 19,00 Czujnik temperatury PT 1000 NTC10K Średnica [Ø] 6 6 [kg/szt.] 0,040 7,00 0,040 30,00 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 13

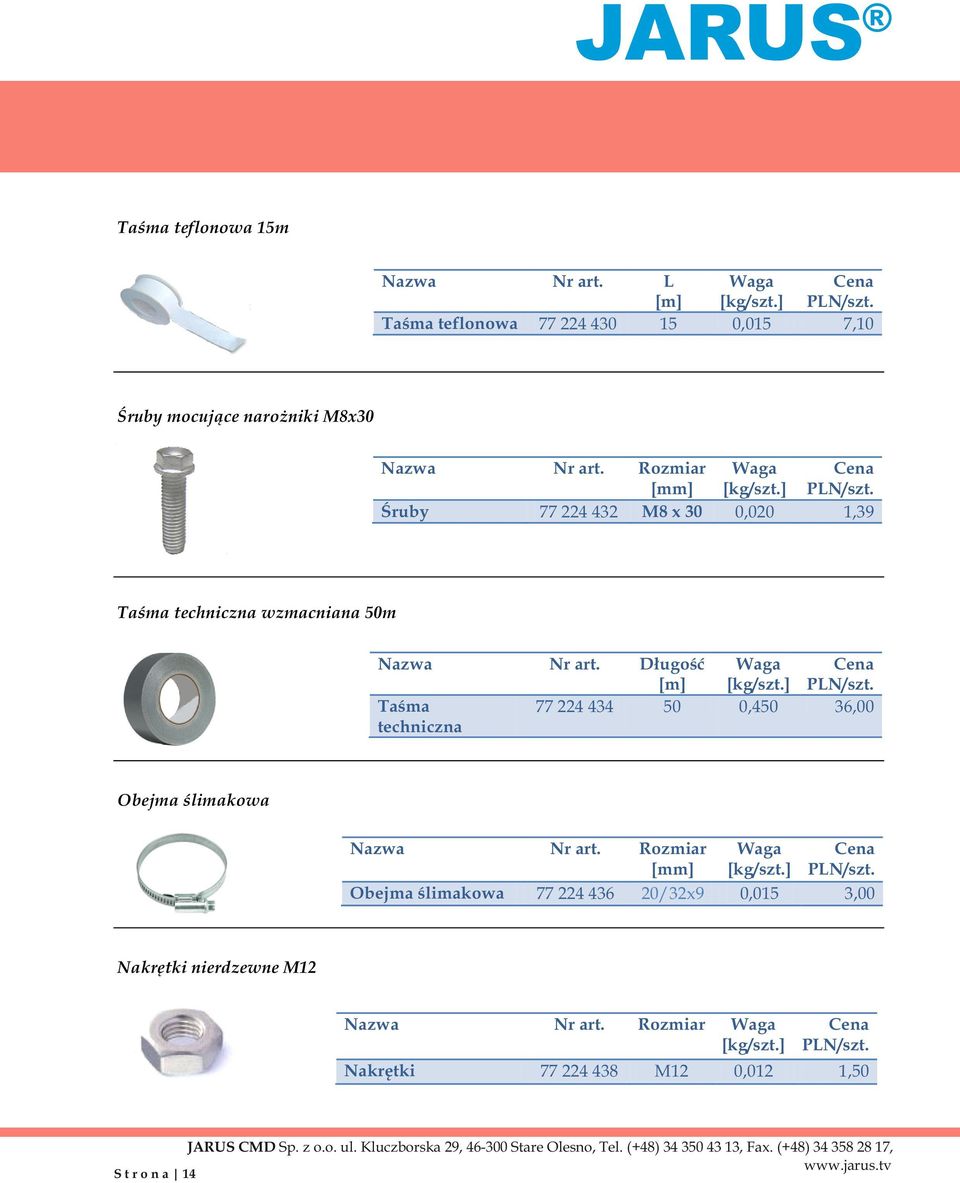

15 Taśma teflonowa 15m Taśma teflonowa L [m] 15 [kg/szt.] 0,015 7,10 Rozmiar M8 x 30 [kg/szt.] 0,00 1,39 Długość [m] 50 [kg/szt.] 0,450 36, Rozmiar 0/3x9 [kg/szt.] 0,015 3,00 Rozmiar M Śruby mocujące narożniki M8x30 Śruby Taśma techniczna wzmacniana 50m Taśma techniczna Obejma ślimakowa Obejma ślimakowa Nakrętki nierdzewne M1 Nakrętki [kg/szt.] 0,01 1,50 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 14

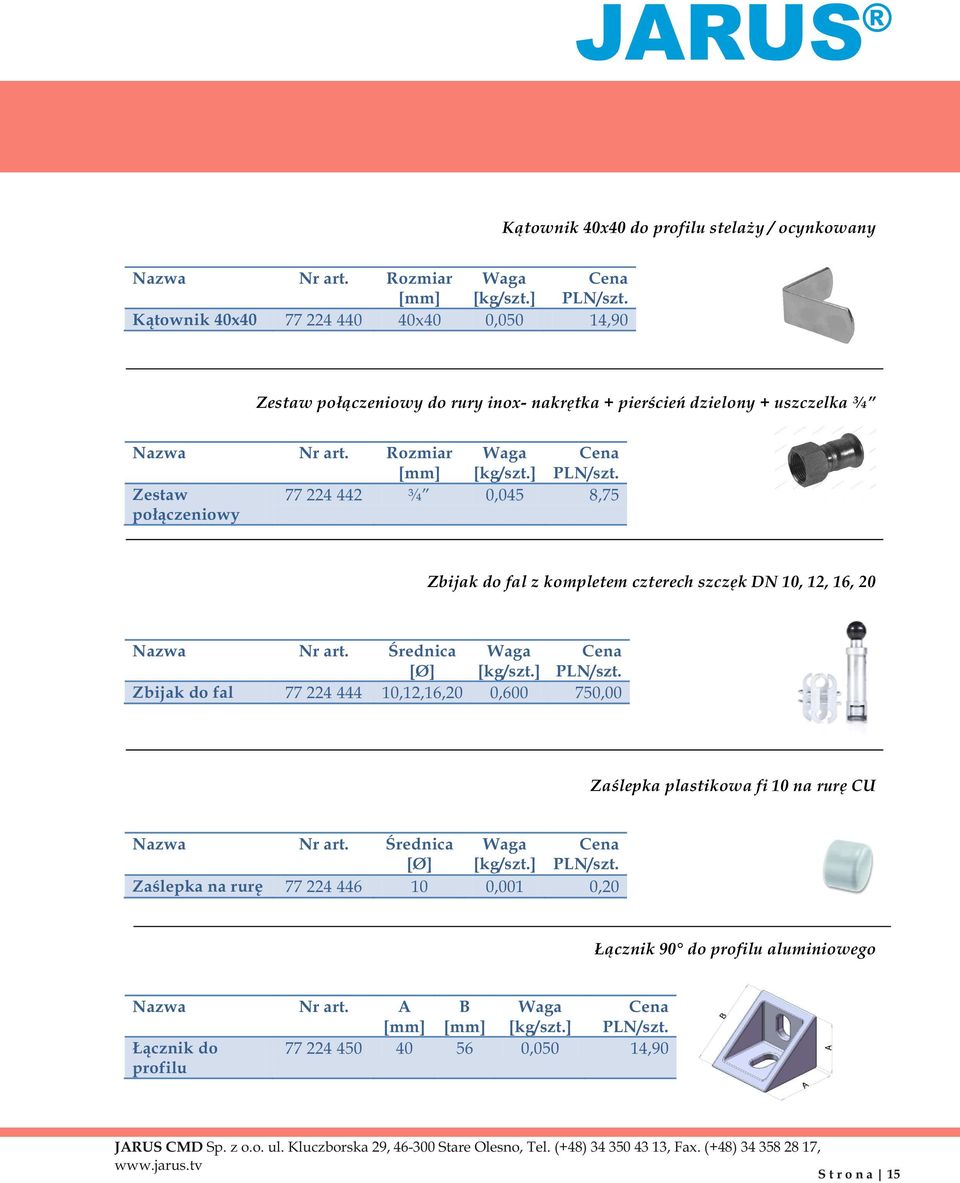

16 Kątownik 40x40 do profilu stelaży / ocynkowany Kątownik 40x Rozmiar 40x40 [kg/szt.] 0,050 14,90 Zestaw połączeniowy do rury inox- nakrętka + pierścień dzielony + uszczelka ¾ Zestaw połączeniowy Rozmiar ¾ [kg/szt.] 0,045 8,75 Zbijak do fal z kompletem czterech szczęk DN 10, 1, 16, 0 Zbijak do fal Średnica [Ø] [kg/szt.] 10,1,16,0 0, ,00 Zaślepka plastikowa fi 10 na rurę CU Zaślepka na rurę Średnica [Ø] 10 [kg/szt.] 0,001 0,0 Łącznik 90 do profilu aluminiowego Łącznik do profilu A 40 B 56 [kg/szt.] 0,050 14,90 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 15

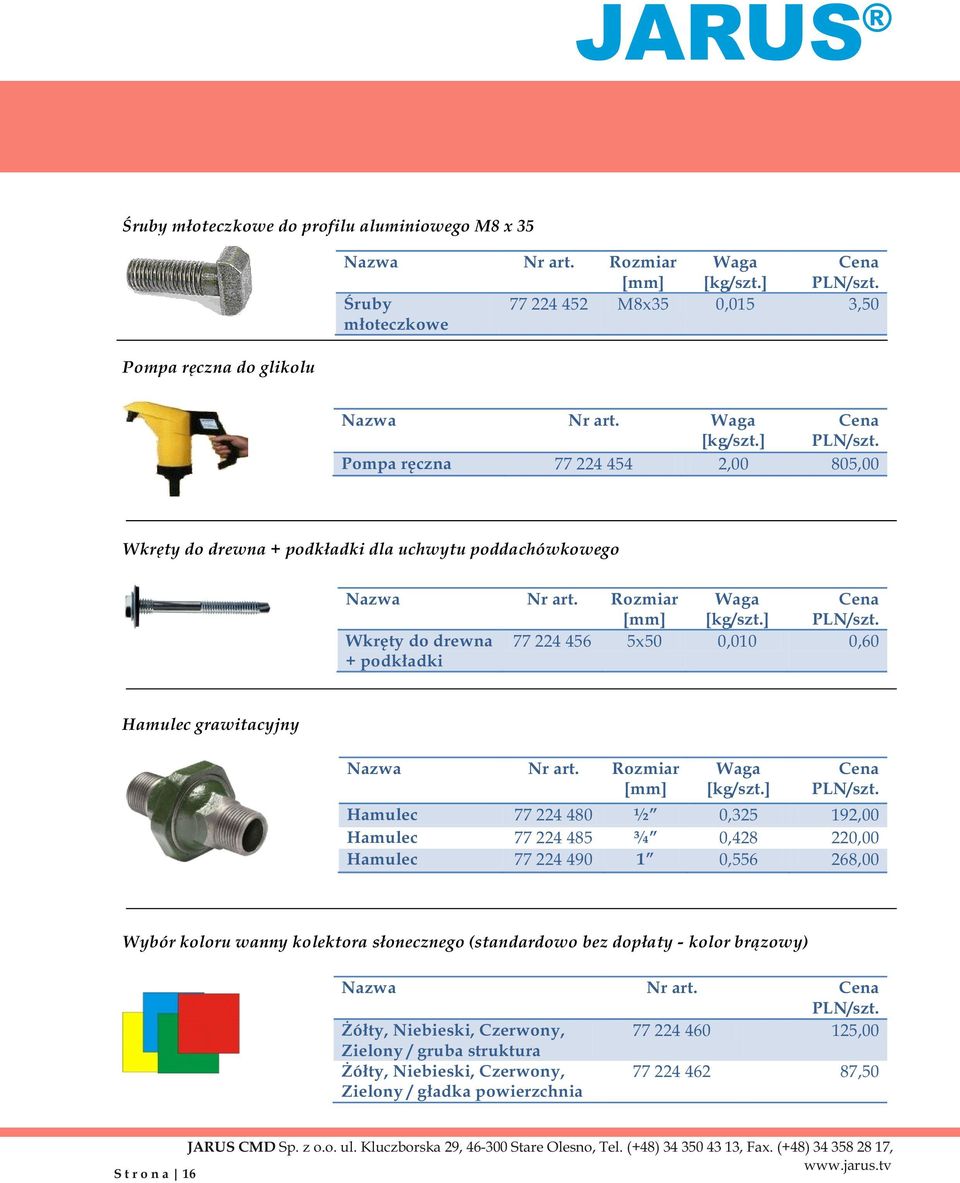

17 Śruby młoteczkowe do profilu aluminiowego M8 x 35 Śruby młoteczkowe [kg/szt.] 0,015 3,50 [kg/szt.],00 5,00 Rozmiar 5x50 [kg/szt.] 0,010 0,60 Rozmiar [kg/szt.] ½ ¾ 1 0,35 0,48 0, Rozmiar M8x35 Pompa ręczna do glikolu Pompa ręczna Wkręty do drewna + podkładki dla uchwytu poddachówkowego Wkręty do drewna + podkładki Hamulec grawitacyjny Hamulec Hamulec Hamulec 19,00 0,00 68,00 Wybór koloru wanny kolektora słonecznego (standardowo bez dopłaty - kolor brązowy) Żółty, Niebieski, Czerwony, Zielony / gruba struktura Żółty, Niebieski, Czerwony, Zielony / gładka powierzchnia , ,50 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 16

18 Silikon dekarski Silikon dekarski [kg/szt.] 0, ,50 Klej terostat MS 939 Klej terostat MS [kg/szt.] 0,550 8,50 Szpilki stalowe M10 Szpilki M Rozmiar M10 [kg/m] 0,1 6,15 Rura PE-RT DN 0x.8 oxy Rura PE-RT DN oxy Rura PE-RT DN oxy w izolacji 14mm Rura PE-RT DN oxy w izolacji 0mm Rozmiar 0x..8 0x.8 [kg/m] 0,115 0, x.8 0,138 PLN/m 5,0 37,88 4,8 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 17

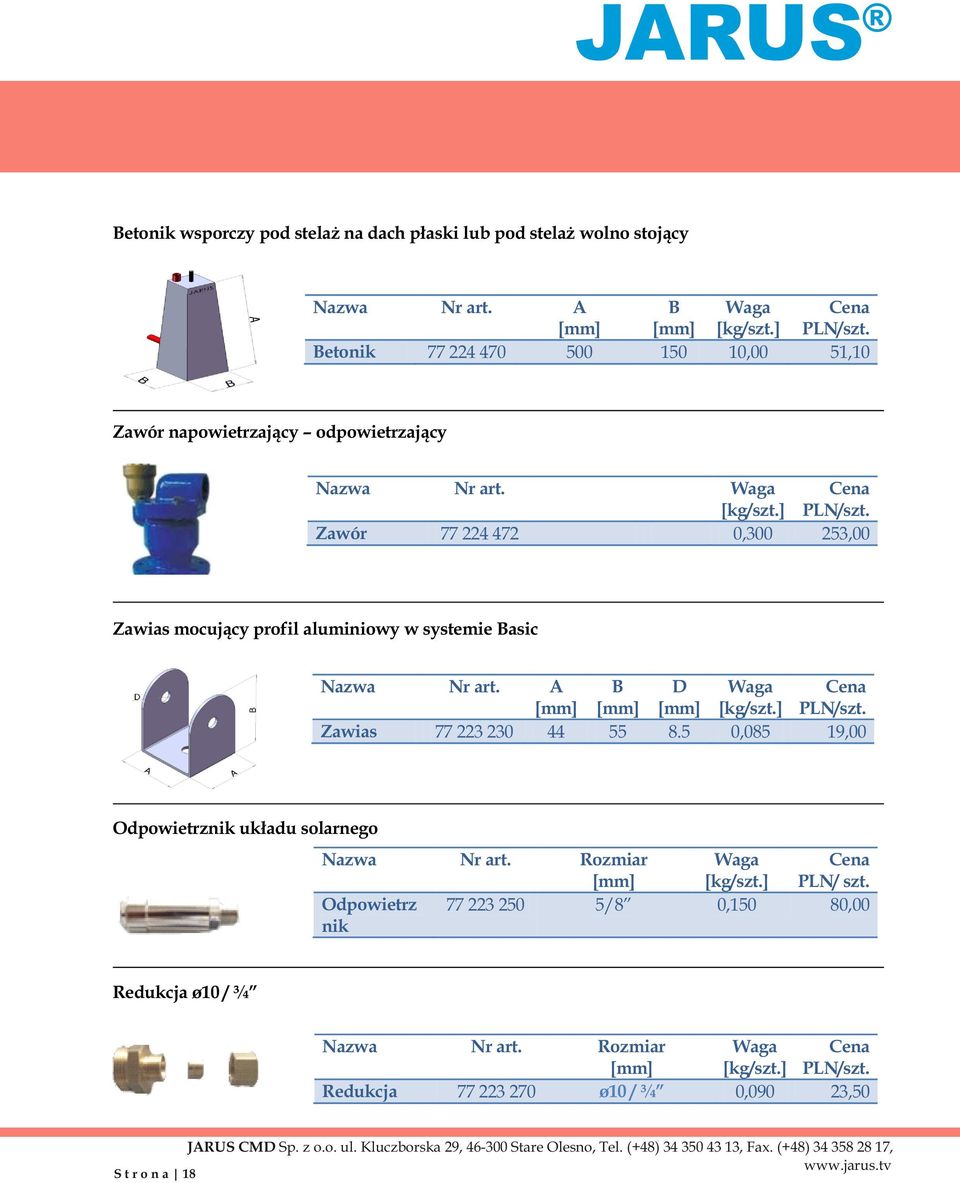

19 Betonik wsporczy pod stelaż na dach płaski lub pod stelaż wolno stojący Betonik A 500 B 150 [kg/szt.] 10,00 51,10 Zawór napowietrzający odpowietrzający Zawór [kg/szt.] 0,300 53,00 Zawias mocujący profil aluminiowy w systemie Basic Zawias A 44 B 55 D 8.5 [kg/szt.] 0,085 19,00 Odpowietrznik układu solarnego Odpowietrz nik Rozmiar 5/8 [kg/szt.] 0,150 PLN/ szt.,00 Redukcja ø10 / ¾ Redukcja Rozmiar ø10 / ¾ [kg/szt.] 0,090 3,50 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 18

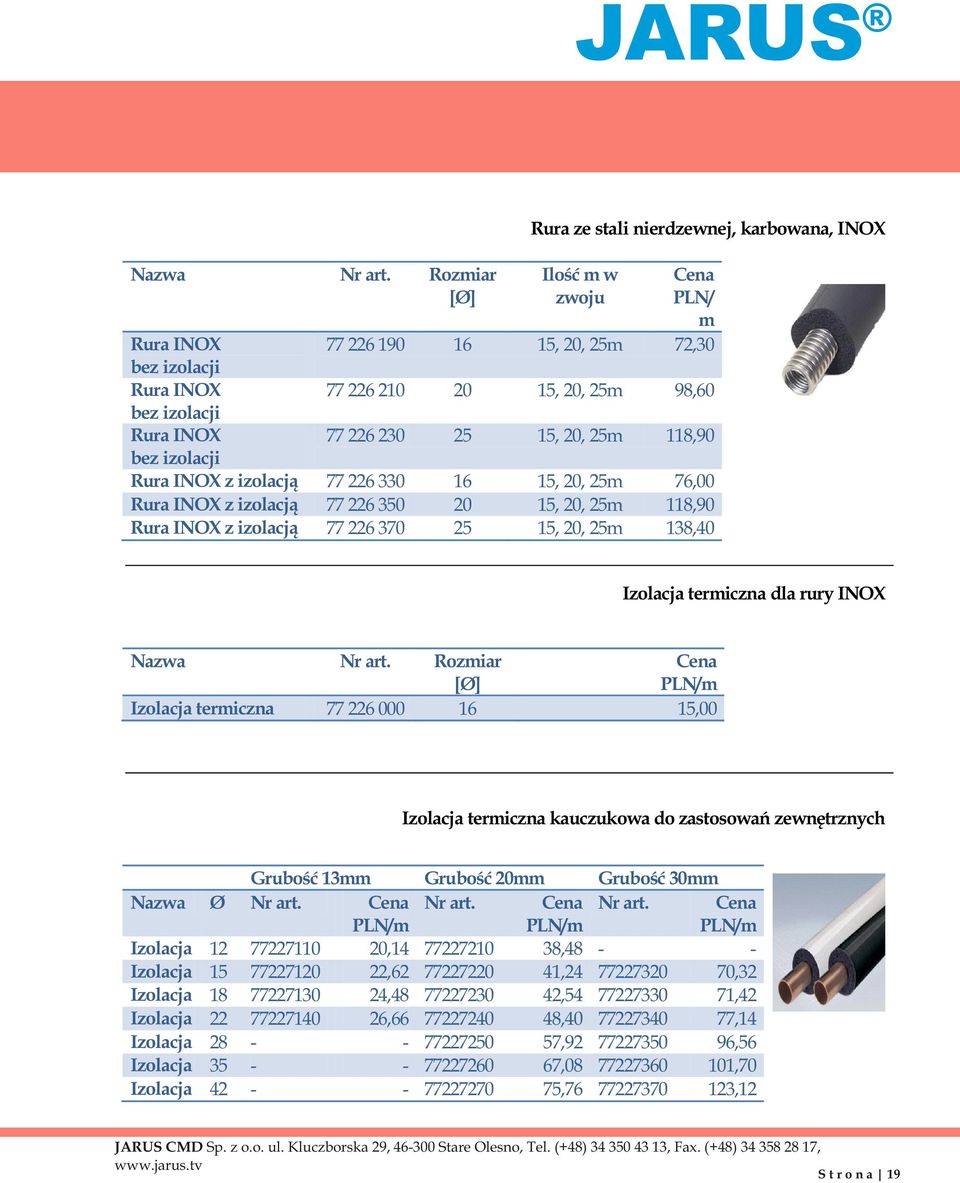

20 Rura ze stali nierdzewnej, karbowana, INOX Rura INOX bez izolacji Rura INOX bez izolacji Rura INOX bez izolacji Rura INOX z izolacją Rura INOX z izolacją Rura INOX z izolacją Rozmiar [Ø] Ilość m w zwoju , 0, 5m PLN/ m 7, , 0, 5m 98, , 0, 5m 118, , 0, 5m 15, 0, 5m 15, 0, 5m 76,00 118,90 138,40 Izolacja termiczna dla rury INOX Izolacja termiczna Rozmiar [Ø] 16 PLN/m 15,00 Izolacja termiczna kauczukowa do zastosowań zewnętrznych Ø Izolacja Izolacja Izolacja Izolacja Izolacja Izolacja Izolacja Grubość 13mm PLN/m , , , ,66 - Grubość 0mm PLN/m , , , , , , ,76 Grubość 30mm PLN/m , , , , , ,1 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 19

21 Układ zasilający grupy solarnej ¾ z rotametrem o zakresie 1-13 l/min. Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego, -częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Jak powyżej, lecz wraz ze zintegrowanym regulatorem solarnym Basic. Cyfrowy regulator różnicy temperatur dla termicznych instalacji solarnych (1 zestaw kolektorów, 1 zasobnik): duży, wielofunkcyjny wyświetlacz LCD z piktogramami, obsługa poprzez przyciski, 3 wejścia na czujnik PT 1000, 1 elektroniczne wyjście 30 V, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, wakacyjna funkcja wychładzania zasobnika; włącznie z uniwersalnymi czujnikami temperatury PT 1000, czujnik = 6 mm, długość = 45 mm, długość kabla,5 m. CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 0

22 Układ zasilający grupy solarnej ¾ z rotametrem o zakresie 1-13 l/min. Dane techniczne: Powierzchnia kolektora Przyłącza Maksymalna dopuszczalna temperatura Maksymalne dopuszczalne ciśnienie Zawór zwrotny Wskaźnik strumienia (rotametr) przepływu Skala łączona Termometr Manometr Zawór bezpieczeństwa Wymiary i waga Do 1m Obieg solarny ¾ GW Dla naczynia wyrównawczego ¾ GZ +10 C, krótkotrwała +140 C (należy mieć też na uwadze maks. Dop. Temp. Pompy) 10 bar 1 x 300 mm HO Woda: 1,0 13,0l/min. Glikol propylenowy (40%): 0,8 10,3l/min. Zakres wskazywania C Zakres wskazywania 0-10bar Wymagane ciśnienie 6bar Wys. 385 mm (z regulatorem 430mm) Szer. 00mm Głęb. 185mm 8,50kg Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal Z regulatorem solarnym Basic Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal ,40 313, ,96 61,84 56, 313, ,4 313, ,3 3484,3 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 1

23 Grupa solarna S ¾ z rotametrem o zakresie 1-13 l/min. Komplet z pompą obiegową lub bez pompy obiegowej (DN 15, EL 130 mm), z -metrowym kablem podłączeniowym; 3drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego, -częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Jak powyżej, lecz wraz z zintegrowanym regulatorem Basic. Cyfrowy regulator różnicy temperatury dla termicznych instalacji solarnych (1 pole kolektora, 1 zasobnik): duży, wielofunkcyjny wyświetlacz LCD z piktogramami, obsługa poprzez przyciski, 3 wejścia na czujnik PT 1000, 1 elektroniczne wyjście 30 V, regulacja liczby obrotów, nadzór błędów, możliwość ręcznej obsługi, funkcja ochrony kolektora, wakacyjna funkcja wychładzania zasobnika; włącznie z uniwersalnymi czujnikami temperatury PT 1000, czujnik = 6 mm, długość = 45 mm, długość kabla,5 m. CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a

24 Grupa solarna S ¾ z rotametrem o zakresie 1-13 l/min. Dane techniczne: Powierzchnia kolektora Przyłącza Maksymalna dopuszczalna temperatura Maksymalne dopuszczalne ciśnienie Zawór zwrotny Wskaźnik strumienia (rotametr) przepływu Skala łączona Termometr Manometr Zawór bezpieczeństwa Wymiary i waga Rozstaw osi Do 1m Obieg solarny ¾ GW Dla naczynia wyrównawczego ¾ GZ +10 C, krótkotrwała +140 C (należy mieć też na uwadze maks. Dop. Temp. Pompy) 10 bar 1 x 300 mm HO Woda: 1,0 13,0l/min. Glikol propylenowy (40%): 0,8 10,3l/min. Zakres wskazywania C Zakres wskazywania 0-10bar Wymagane ciśnienie 6bar Wys. 385 mm (z regulatorem 430mm) Szer. 00mm Głęb. 185mm 8,kg 100mm Bez regulatora, bez separatora Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal ,4 564, 1388,4 507,68 507,68 Bez regulatora, z separatorem Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal ,44 713,0 1553,44 656,00 656,00 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 3

25 Grupa solarna S ¾ z rotametrem o zakresie 1-13 l/min. Z regulatorem, bez separatora Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal Z regulatorem, z separatorem Wariant wykonania: Z pompą Grundfos Solar Z pompą Grundfos solar PWM Signal Z pompą Wilo-Star-ST 15/6 Z pompą Wilo-Stratos-Para 15/ V Signal Z pompą Wilo-Stratos-Para 15/1-7-PWM Signal ,0 3775,5 559,0 3735, ,96 74, ,8 74, ,5 3901,5 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 4

26 Układ zasilający grupy solarnej M ¾ z rotametrem o zakresie 1-13 l/min. Komplet z pompą obiegową lub bez pompy obiegowej (DN 5, EL 1 mm), z -metrowym kablem podłączeniowym; 3drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; zintegrowany w uchwycie zaworu kulowego termometr kontaktowy (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą, do montażu ściennego, -częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Dane techniczne: Powierzchnia kolektora Górne przyłącze Dolne przyłącze Elementy kontrukcyjne Materiały uszczelniające Wymiary i waga Wskazywanie temperatury Temperatura zastosowania Wskaźnik strumienia przepływu Przyłącze dla naczynia wyrównawczego Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal Do 1m ¾ GW ¾ GW Mosiądz, izolacja EPP (l=0,04 W / (m*k)) PTFE (teflon), uszczelnienie włókiennicze bez zawartości azbestu, EPD Wys. 500mm x szer. 190mm x głęb. 170mm : 9,00kg 0 do 150 C Do 110 C, krótkotrwała 130 C Woda: 1,0 13,0l/min. Glikol propylenowy (40%): 0,8 10,3l/min. ¾ GZ ,5 404, ,9 50,00 495,9 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 5

27 Grupa solarna wschód-zachód do pakietu ML Komplet z dwoma pompami obiegowymi, z -metrowym kablem podłączeniowym; Dwa 3-drogowe zawory kulowe z ustawianym ręcznie zaworem zwrotnym; trzy zintegrowane w uchwycie zaworu kulowego termometry kontaktowe (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zawór kulowy, napełniający i spustowy łącznie z końcówką na wąż i pokrywą, do montażu ściennego, częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Dane techniczne: Powierzchnia kolektora Górne przyłącze Dolne przyłącze Elementy kontrukcyjne Materiały uszczelniające Wymiary i waga Wskazywanie temperatury Temperatura zastosowania Wskaźnik strumienia przepływu Przyłącze dla naczynia wyrównawczego Wariant wykonania: Z pompą Wilo-Star-ST 5/6-3 Do 1m ¾ GW ¾ GW Mosiądz, izolacja EPP (l=0,04 W / (m*k)) PTFE (teflon), uszczelnienie włókiennicze bez zawartości azbestu, EPD Wys. 500mm x szer. 315mm x głęb. 46mm 9,0kg 0 do 150 C Do 110 C, krótkotrwała 130 C Woda: 1,0 13,0l/min. Glikol propylenowy (40%): 0,8 10,3l/min. ¾ GZ ,84 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 6

28 Grupa solarna M ¾ z rotametrem o zakresie 1-13 l/min. Komplet z pompą obiegową lub bez pompy obiegowej (DN 5, EL 1 mm), z -metrowym kablem podłączeniowym; 3-drogowy zawór kulowy z ustawianym ręcznie zaworem zwrotnym; dwa zintegrowane w uchwycie zaworu kulowego termometry kontaktowe (zakres C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zawór kulowy, napełniający i spustowy łącznie z końcówką na wąż i pokrywą, do montażu ściennego, -częściową izolacją EPP. Wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. Urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Dane techniczne: Powierzchnia kolektora Górne przyłącze Dolne przyłącze Elementy kontrukcyjne Materiały uszczelniające Wymiary i waga Wskazywanie temperatury Temperatura zastosowania Wskaźnik strumienia przepływu Przyłącze dla naczynia wyrównawczego Do 1m ¾ GW ¾ GW Mosiądz, izolacja EPP (l=0,04 W / (m*k)), szkło PTFE (teflon), uszczelnienie włókiennicze bez zawartości azbestu, EPD Wys. 500mm x szer. 315mm x głęb. 46mm 9,65kg 0 do 150 C Do 110 C, krótkotrwała 130 C Woda: 1,0 13,0l/min. Glikol propylenowy (40%): 0,8 10,3l/min. ¾ GZ Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal , 755,0 1559,60 718, 707, ,36 810, ,76 901,9 895,76 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 7

29 System solarny rozdzielający M Komplet z pompą obiegową lub bez pompy obiegowej (DN 5, EL 1 mm), z -metrowym kablem podłączeniowym; kompaktowy wymiennik ciepła; dwa 3-drogowe zawory kulowe z zaworem zwrotnym; dwa zintegrowane w uchwycie zaworu kulowego termometry kontaktowe (0-150 C); zespół bezpieczeństwa (TÜV) z zaworem bezpieczeństwa (6 bar), manometr (0-10 bar), zestaw podłączeniowy dla naczynia wyrównawczego ze złączką MAG, dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą. System szybkiego odpowietrzenia; do montażu ściennego; -częściowa izolacja EPP, podłączenie śrubowe dla obiegu wtórnego (w zależności od wyboru 1 GZ lub 1 GW). Powierzchnia kolektora Typ grupy oddzielającej Wymiennik ciepła, liczba płytek Max. Moc (obieg pierwotny 60 C/44 C, obieg wtórny 0 C/50 C) Max. Moc (obieg pierwotny 60 C/50 C, obieg wtórny 35 C/53 C) Maksymalne ciśnienie Temperatura zastosowania Wymiary z izolacją i waga Materiał izolacji Odstęp osi Górne podłączenie Dolne podłączenie Medium Przyłącze dla naczynia wyrównawczego Do 1m WI 16 3,7kW WI 0 5kW WI,9kW 4kW 5,5kW 6 7kW 6 bar Do 110 C, krótkotrwała 130 C Ok. wys. 500 x szer. 315 x głęb. 46mm 10,00kg EPP 15mm ¾ GW 1 GW Glikol propylenowy 40% (pierwotnie), woda (wtórnie) 3/4 GZ CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 8

30 System solarny rozdzielający M Z 16 płytami Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal ,4 413, ,8 4084,10 407,88 Z 0 płytami Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal , , , ,4 4107,04 Z 6 płytami Wariant wykonania: Z pompą Grundfos Solar 5-65 Z pompą Grundfos solar 5-85-PWM Signal Z pompą Wilo-Star-ST 5/6 Z pompą Wilo-Stratos-Para 5/ V Signal Z pompą Wilo-Stratos-Para 5/1-7-PWM Signal , ,8 381, , ,76 CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 9

31 SolaVentec ML stacja solarna z zaworami, z rotametrem 1-13 l/min. Lub 8-30 l/min. 100%-we wykluczenie cyrkulacji grawitacyjnej, komplet z pompą obiegową (DN 5, EL 1mm), z -metrowym kablem podłączeniowym, SolaVentec jako urządzenie odcinające i regulacyjne z możliwością ręcznej nastawy, termostatyczny zawór (6 bar), manometr (0-10 bar), dwa zawory kulowe, napełniające i spustowe łącznie z końcówką na wąż i pokrywą; możliwość podłączenia naczynia wyrównawczego; wielofunkcyjna armatura z regulacją objętości strumienia, wzgl. urządzeniem odcinającym, zaworem do napełniania i opróżniania oraz podłączeniem dla naczynia wyrównawczego po stronie ssącej pompy, ze wskaźnikiem ilości przepływu (wskaźnik dla mieszaniny 40% glikolu propylenowego oraz wody). Zależnie od wyboru z zainstalowanym na powrocie separatorem w celu bezustannego oddzielania powietrza. Dane techniczne: Powierzchnia kolektora Górne przyłącze Przyłącze na naczynie wyrównawcze Napęd SolaVentec Rotametr Wymiary Temperatura stosowania Grupa bezpieczeństwa Wskazywanie temperatury Wskazywanie ciśnienia przez manometr Wskaźnik objętości strumienia ze skalą łączoną Woda: Glikol propylenowy (40%): Wskaźnik objętości strumienia ze skalą łączoną Woda: Glikol propylenowy (40%) Do m ¾ GW ¾ GW 0V, 50Hz, 3Watt Dwie podziałki Wys. 560mm x szer. 30mm x głęb. 150mm 10,0kg 10 C, krótkotrwała 130 C 6 bar 0 do 150 C 0 do 10 bar 1,0 13,0l/min 0,8 130,3l/min 8,0 do 30,0l/min 6,9 do 5,8l/min CMD Sp. z o.o. ul. Kluczborska 9, Stare Olesno, Tel. (+48) , Fax. (+48) , S t r o n a 30
