DOKUMENTACJA WYKONAWCZA

Transkrypt

1 Odmulanie rowów odwadniających, odtworzenie skarp zbiornika Otmuchów Opracowali: Henryk Otkała Paweł Czerwik Adam Kobiela Wrocław, lipiec

2 Zawartość: Opis techniczny Tabela przedmiaru robót Rysunek nr 1: Podzadanie 1, wariant wschodni Rysunek nr 2: Podzadanie 1, wariant zachodni Rysunek nr 3: Podzadanie 2, przekrój 000 m Rysunek nr 4: Podzadanie 2, przekrój 050 m Rysunek nr 5: Podzadanie 2, przekrój 100 m Rysunek nr 6: Podzadanie 3, przekrój 1 Rysunek nr 7: Podzadanie 3, przekrój 2 Lokalizacja podzadania 1 Lokalizacja podzadania 2 Lokalizacja podzadania 3 2

3 1. Zakres, cel oraz lokalizacja opracowania. OPIS TECHNICZNY Zbiornik Wodny Otmuchów położony jest na rzece Nysie Kłodzkiej, z zaporą czołową w km jej biegu. Obiekty, na których będą wykonywane roboty budowlane, położone są w czaszy zbiornika przeważnie w terenie o utrudnionym dostępie. W terenie tym brak przeszkód takich, jak brak miejsca, bliskość innych budowli, infrastruktura podziemna itp. 2. Aktualny stan obiektów objętych projektem. Podzadanie nr 1 Ligota Wielka odtworzenie ubezpieczenia skarpy brzegu zbiornika Otmuchów narzutem kamiennym ciężkim na geowłókninie na odcinku 210 mb Uszkodzona skarpa zbiornika od strony odwodnej na odcinku 210 mb stwarza zagrożenie dalszej degradacji. Całkowicie zniszczone jest ubezpieczenie na odcinku 142 m, a na odcinku 68 m ubezpieczenie jest podmyte i grozi zawaleniem. Zagrożone są obiekty posadowione powyżej skarpy. Podzadanie nr 2 Ligota Wielka odtworzenie rowu nr 4 Rów nr 4 jest zamulony w 90%, poziom namułów zbliża się do stropu przepustu wlotowego do zbiornika. Wskutek tego prawie całkowicie zamulony jest sam przepust, co utrudnia odpływ wód i powoduje podtapianie zabudowy we wsi Ligota Wielka. Podzadanie nr 3 Lubiatów odtworzenie rowu nr 13 Rów nr 13, zamulony w 90%, zniszczony (zapadnięty) przepust 500 mm w trakcie rowu, pod drogą eksploatacyjną. Stan taki powoduje bardzo częste i długotrwałe podtapianie drogi eksploatacyjnej, uniemożliwiając dojazd i prowadzenie zadań eksploatacyjnych w tej części czaszy. Ponadto brak odpływu powoduje zabagnianie i zarastanie łąk trzcinowiskami. 3. Rozwiązania projektowe. Podzadanie nr 1 Ligota Wielka odtworzenie ubezpieczenia skarpy brzegu zbiornika Otmuchów narzutem kamiennym ciężkim na geowłókninie na odcinku 210 mb Roboty należy wykonywać zgodnie z podstawowymi zasadami: narzut kamienny na skarpie ułożyć grubością 0,7 m na geowłókninie o gramaturze min. 400 g/m 2 ; narzut winien być podparty zębem u podstawy skarpy, wykonanym z narzutu kamiennego na geowłókninie jak wyżej, zagłębionym w dno zbiornika zgodnie z rysunkiem (na długości 68 m wg wariantu wschodniego, na długości 142 m wg wariantu zachodniego); wymaga się zastosowania kamienia łamanego ze skał twardych, nie zwietrzałych i nie rozpuszczających się w wodzie; narzut kamienny powinien być wykonany z kamienia o rozmiarach od 30 cm do 70 cm, przy czym zasadniczą konstrukcję narzutów stanowić powinien kamień 3

4 gruby (o średnicy od 50 cm do 70 cm), a kamień drobniejszy powinien stanowić wypełnienie (klinowanie) wolnych przestrzeni pomiędzy kamieniem grubym; należy najpierw ułożyć kamień gruby jako podstawową konstrukcję ubezpieczenia; po pozytywnym odbiorze podstawowej konstrukcji ubezpieczenia wykonać klinowanie kamieniem drobniejszym; powierzchnia zaklinowanego narzutu powinna być wyrównana po pozytywnym odbiorze klinowania wykonać zasypkę narzutu z zagęszczeniem warstwami o grubości maksymalnej 0,3 m, z użyciem zagęszczarki płytowej o ciężarze min. 400 kg; zasypkę wykonać od strony odwodnej do pierwotnego poziomu terenu; po wykonaniu zasypki, pozostałą na wierzchu powierzchnię narzutu zalądować pospółką (dowiezioną). Nadmiar gruntu z wykopów należy odwieźć na odległość do 0,5 km i uformować w postaci pagórka w miejscu wskazanym przez Inspektora Nadzoru (łącznie z gruntem z podzadania nr 2). Odkład nie wymaga zagęszczenia. Uformowaną powierzchnię należy wyrównać do stanu umożliwiającego mechaniczne wykaszanie. Nie przewiduje się wykonywania obsiewu powierzchni odkładu. Powierzchnia istniejących dróg technologicznych, w miejscach zniszczonych podczas wykonywania robót, powinna być uzupełniona pospółką, żwirem lub innym trwałym materiałem, a cała powierzchnia wyrównana. Pozostały teren w obrębie prowadzonych robót doprowadzić do stanu pierwotnego. W okresie wykonywania robót Zamawiający zaplanował znaczące obniżenie wody w zbiorniku Otmuchów, jednakże nie można wykluczyć sytuacji pogodowej i hydrologicznej, która to obniżenie oraz osuszenie terenu robót uniemożliwi. Utrudniony jest dojazd do miejsca wykonywania robót (miejscami grunt o obniżonej nośności). Podzadanie nr 2 Ligota Wielka odtworzenie rowu nr 4 Rów nr 4 jest zamulony w 90%, poziom namułów zbliża do stropu przepustu wlotowego do zbiornika. Odtworzenie rowu wykonać po zakończeniu robót związanych z wykonaniem ubezpieczenia skarpy, gdyż uniemożliwi ono dojazd do rejonu umacnianej skarpy. Rów nr 4 jest zamulony niemal do stropu przepustu wlotowego do zbiornika. Odtworzenie rowu polegać będzie na wykonaniu wykopu jego koryta na długości 150 m licząc od lica przyczółka przepustu, zgodnie z załączonymi przekrojami. Dno rowu kształtować ze spadkiem podłużnym wynoszącym 1%. Dno i najniższe partie skarp umocnić zbrojonymi betonowymi płytami ażurowymi o grubości 10 cm (zgodnie z przekrojami), na geowłókninie 150 g/m 2. Umocnienie wykonać tylko na odcinku 100 m licząc od lica przyczółka przepustu. Nadmiar gruntu z wykopów należy przemieścić spycharką i uformować w postaci pagórka w miejscu wskazanym przez Inspektora Nadzoru (łącznie z gruntem z podzadania nr 1). Odkład nie wymaga zagęszczenia. Uformowaną powierzchnię należy wyrównać do 4

5 stanu umożliwiającego mechaniczne wykaszanie. Nie przewiduje się wykonywania obsiewu powierzchni odkładu. Powierzchnia dróg technologicznych, w miejscach zniszczonych podczas wykonywania robót, powinna być uzupełniona pospółką, żwirem lub innym trwałym materiałem, a cała powierzchnia wyrównana. Pozostały teren w obrębie prowadzonych robót doprowadzić do stanu pierwotnego. W okresie wykonywania robót Zamawiający zaplanował znaczące obniżenie wody w zbiorniku Otmuchów, jednakże nie można wykluczyć sytuacji pogodowej i hydrologicznej, która to obniżenie oraz osuszenie terenu robót uniemożliwi. Podzadanie nr 3 Lubiatów odtworzenie rowu nr 13 Rów nr 13, zamulony w 90%, zniszczony (zapadnięty) przepust 500 mm na odcinku 10 mb. Roboty udrożnieniowe rowu obejmują odmulenie oraz odtworzenie przekroju rowu na długości 260 m, zgodnie z załączonym przekrojem typowym. Rów wymaga udrożnienia na większym odcinku, co będzie możliwe po uzyskaniu dodatkowych środków. Roboty udrożnieniowe należy wykonać koparką o małym nacisku jednostkowym na podłoże ze względu na trudny (częściowo podmokły) teren wykonywania robót. W okresie wykonywania robót Zamawiający zaplanował znaczące obniżenie wody w zbiorniku Otmuchów, jednakże nie można wykluczyć sytuacji pogodowej i hydrologicznej, która to obniżenie oraz osuszenie terenu robót uniemożliwi. Skarpy rowu należy kształtować z nachyleniem nie większym, niż 1:2, ze względu na to, iż nie będzie on ubezpieczany, a podczas normalnej eksploatacji zbiornika będzie okresowo zalewany i odsłaniany, przez co narażony na falowanie i rozmywanie. Z tego samego powodu szerokość dna rowu powinna być nie mniejsza niż 0,5 m. Ze względu na niemal całkowite zamulenie rowu, dopuszcza się zmianę trasy rowu Wykonać nowy przepust o średnicy wewnętrznej 0,5 m. Na rurę przewodową zastosować rurę PP wzmacnianą lub z innego materiału o odpowiedniej wytrzymałości, zapewniającego trwałość przepustu, zaakceptowaną przez Inspektora nadzoru. Przepust wykonać na podbudowie z pospółki lub ze żwiru. Szerokość podbudowy winna wynosić minimum 0,5 m, a jej grubość 0,3 m. Przepust należy wykonać z jednego odcinka rury o długości min. 10 m, bez łączeń. Dno rury przepustowej osadzić na głębokości 1,2 m poniżej poziomu nawierzchni drogi. Nie wymaga się wykonania przyczółków przepustu. Nawierzchnię drogi naruszoną robotami ziemnymi odtworzyć z pospółki lub ze żwiru, o grubości min. 0,4 m. Zasypkę i nawierzchnię drogi w miejscu wykonania przepustu zagęścić warstwami o grubości maksymalnej 0,3 m, z użyciem zagęszczarki płytowej o ciężarze min. 400 kg. Grubość naziomu nad rurą przepustu winna wynosić min. 0,6 m. Urobek z wykopów należy przemieścić na odległość do 0,5 km i uformować w postaci pagórka w miejscu wskazanym przez Inspektora Nadzoru. Odkład nie wymaga zagęszczenia. Uformowaną powierzchnię należy wyrównać do stanu umożliwiającego mechaniczne wykaszanie. Nie przewiduje się wykonywania obsiewu powierzchni odkładu. 5

6 Powierzchnia dróg technologicznych, w miejscach zniszczonych podczas wykonywania robót, powinna być uzupełniona pospółką, żwirem lub innym trwałym materiałem, a cała powierzchnia wyrównana. 4. Uwagi końcowe Szczegóły techniczne zamieszczono w części rysunkowej niniejszego projektu. Roboty budowlane należy prowadzić przy odpowiednich obniżonych stanach wód tak aby woda i podmakający w wyniku jej działania grunt nie powodował pogrążania się pracującego sprzętu a także nie miała negatywnego wpływu na jakość realizowanych robót. Roboty należy rozpocząć od prac przygotowawczych w zakresie: organizacji placu budowy, zgromadzenia i zmagazynowania odpowiedniej ilości materiałów. Roboty należy wykonać zgodnie z normami przewidzianymi dla tego typu robót. 6

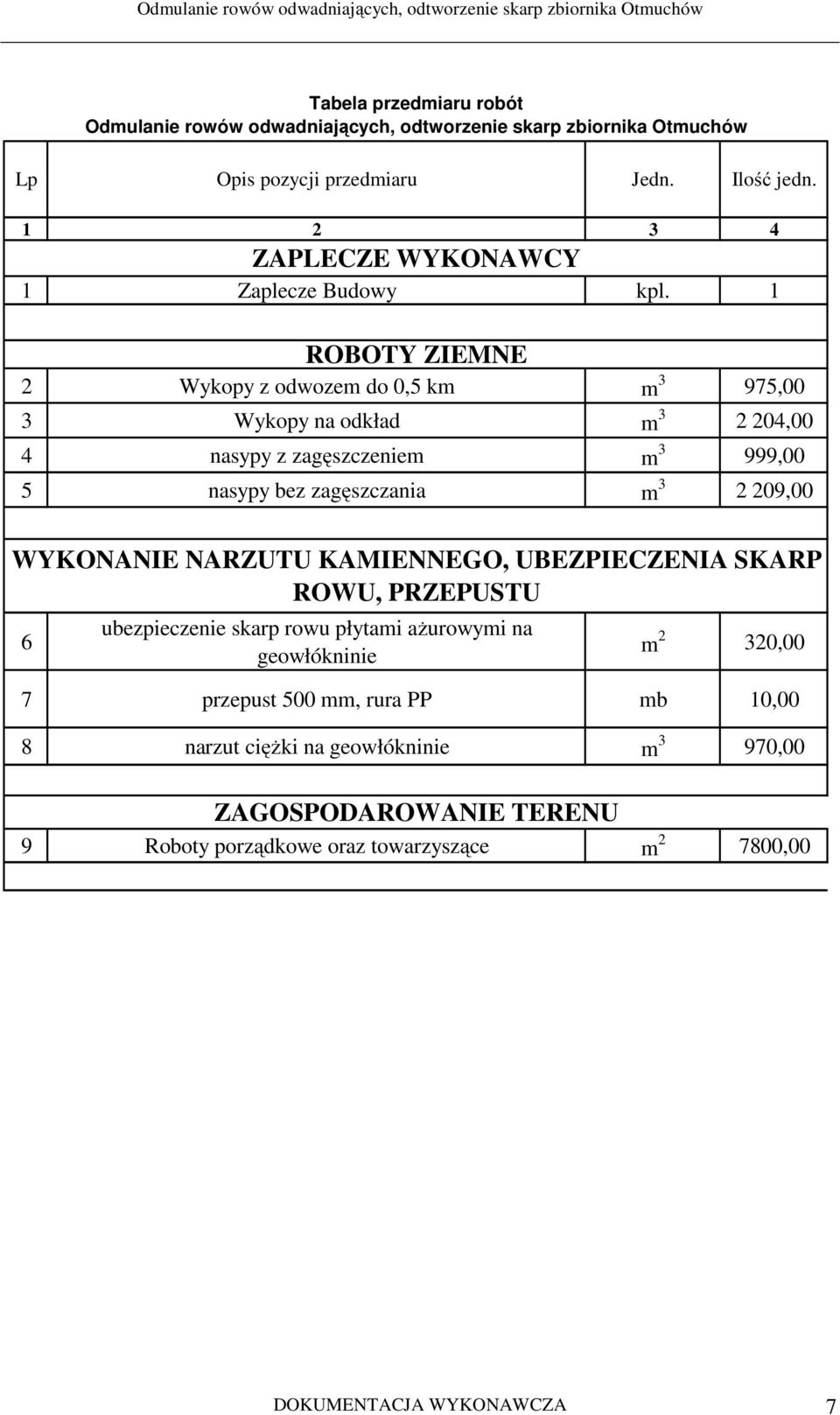

7 Tabela przedmiaru robót Odmulanie rowów odwadniających, odtworzenie skarp zbiornika Otmuchów Lp Opis pozycji przedmiaru Jedn. Ilość jedn ZAPLECZE WYKONAWCY 1 Zaplecze Budowy kpl. 1 ROBOTY ZIEMNE 2 Wykopy z odwozem do 0,5 km m 3 975,00 3 Wykopy na odkład m ,00 4 nasypy z zagęszczeniem m 3 999,00 5 nasypy bez zagęszczania m ,00 WYKONANIE NARZUTU KAMIENNEGO, UBEZPIECZENIA SKARP ROWU, PRZEPUSTU 6 ubezpieczenie skarp rowu płytami ażurowymi na geowłókninie m 2 320,00 7 przepust 500 mm, rura PP mb 10,00 8 narzut ciężki na geowłókninie m 3 970,00 ZAGOSPODAROWANIE TERENU 9 Roboty porządkowe oraz towarzyszące m ,00 7

8 rysunek nr 1 8

9 Rysunek nr 2 9

10 Rysunek nr 3 10

11 Rysunek nr 4 11

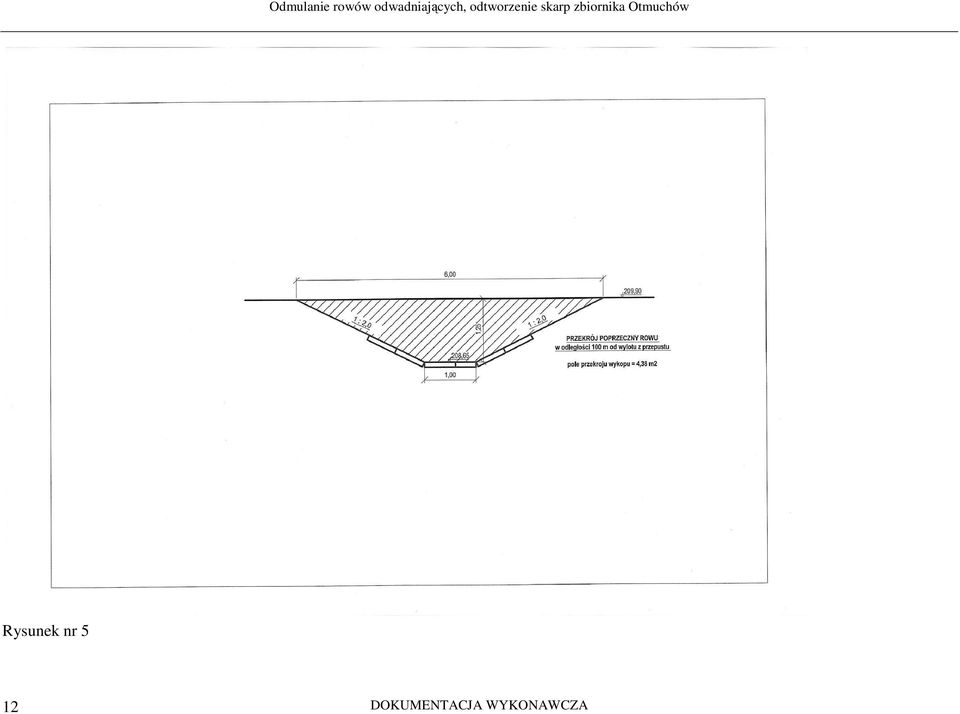

12 Rysunek nr 5 12

13 Rysunek nr 6 13

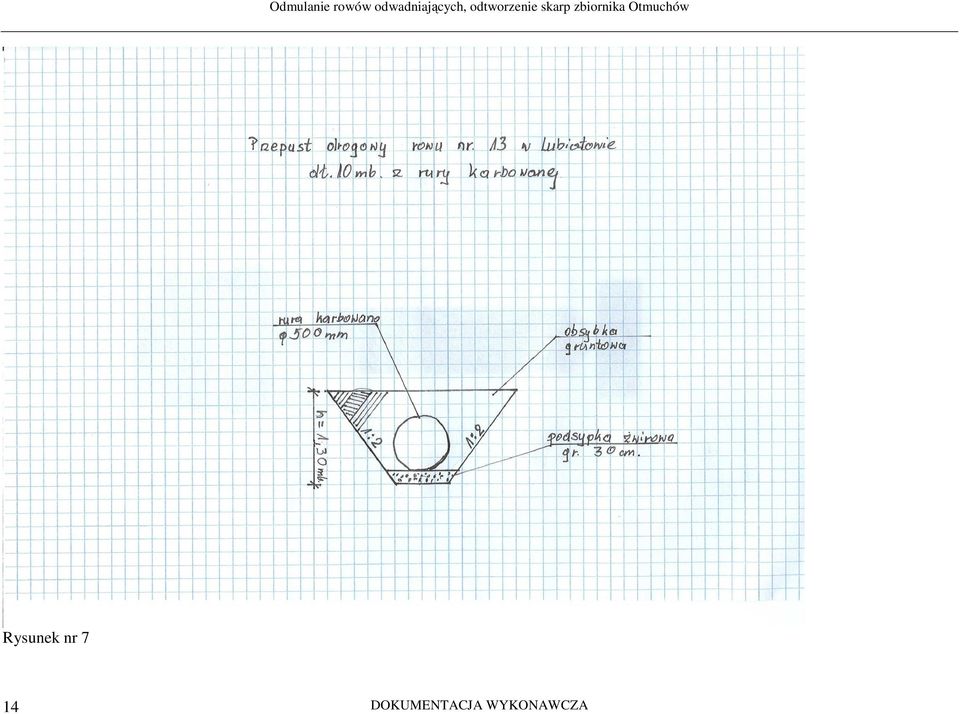

14 Rysunek nr 7 14

15 Lokalizacja podzadania 1 15

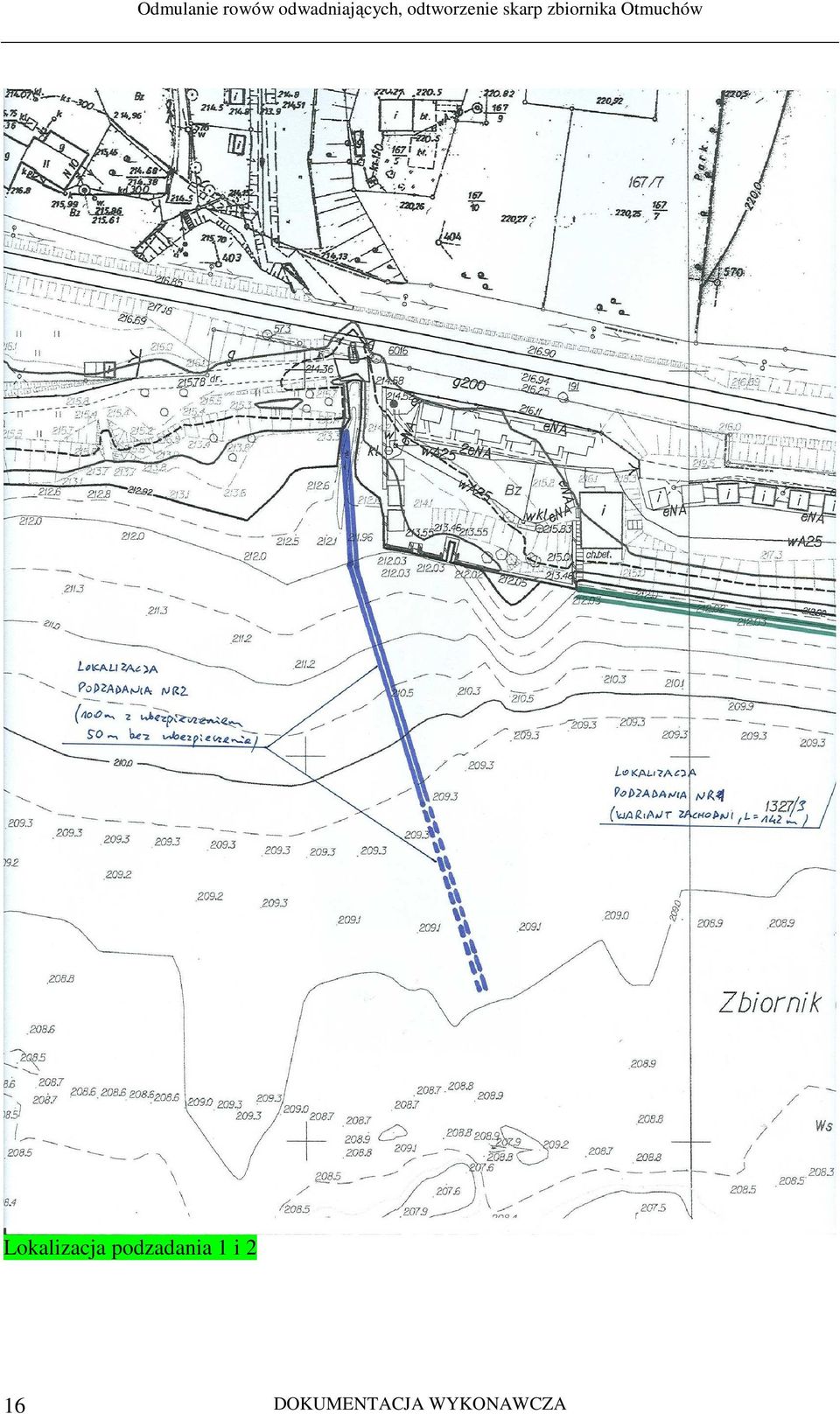

16 Lokalizacja podzadania 1 i 2 16

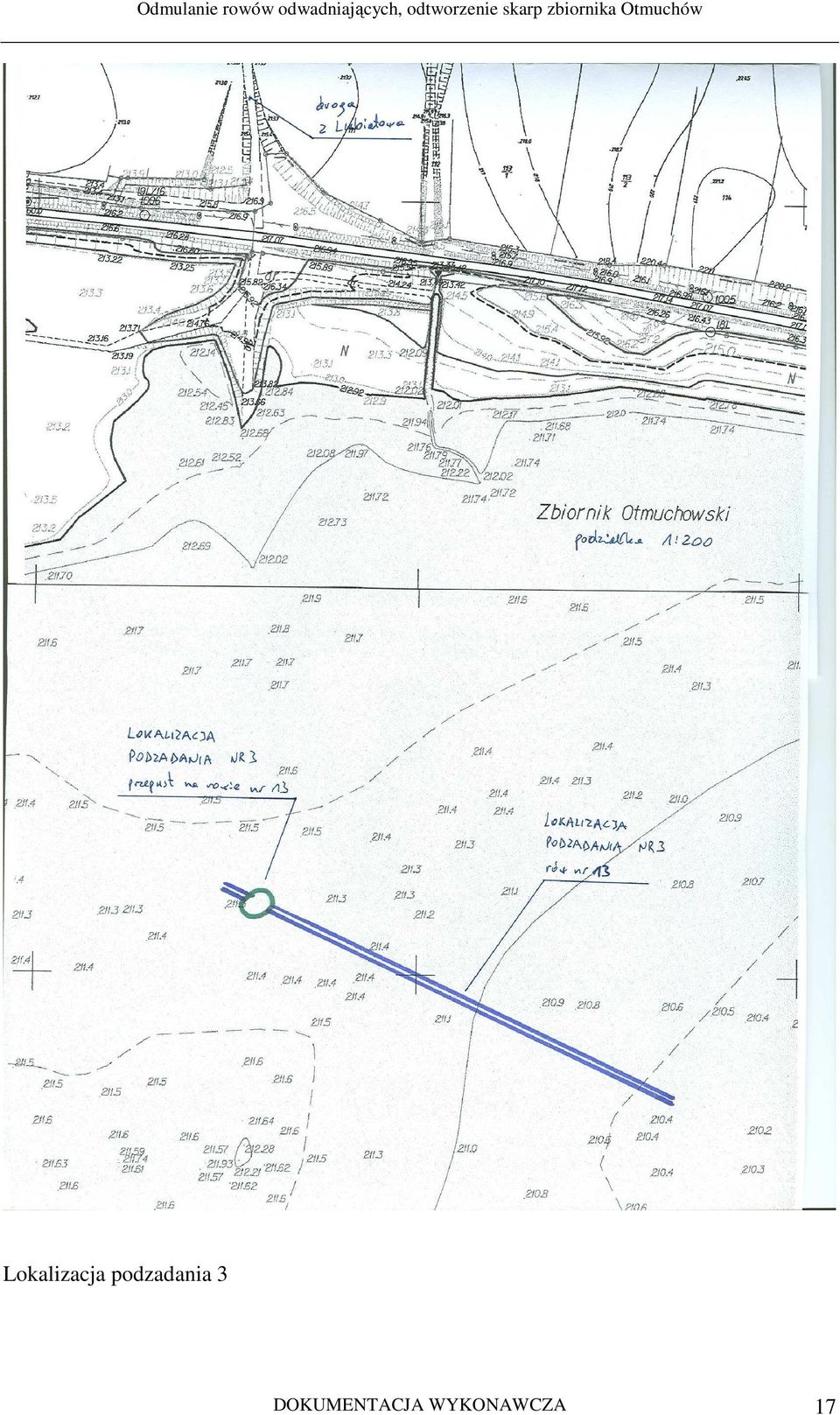

17 Lokalizacja podzadania 3 17
