1 PRZEDMIAR ROBÓT NR 4 ROBOTY ODWODNIENIOWE

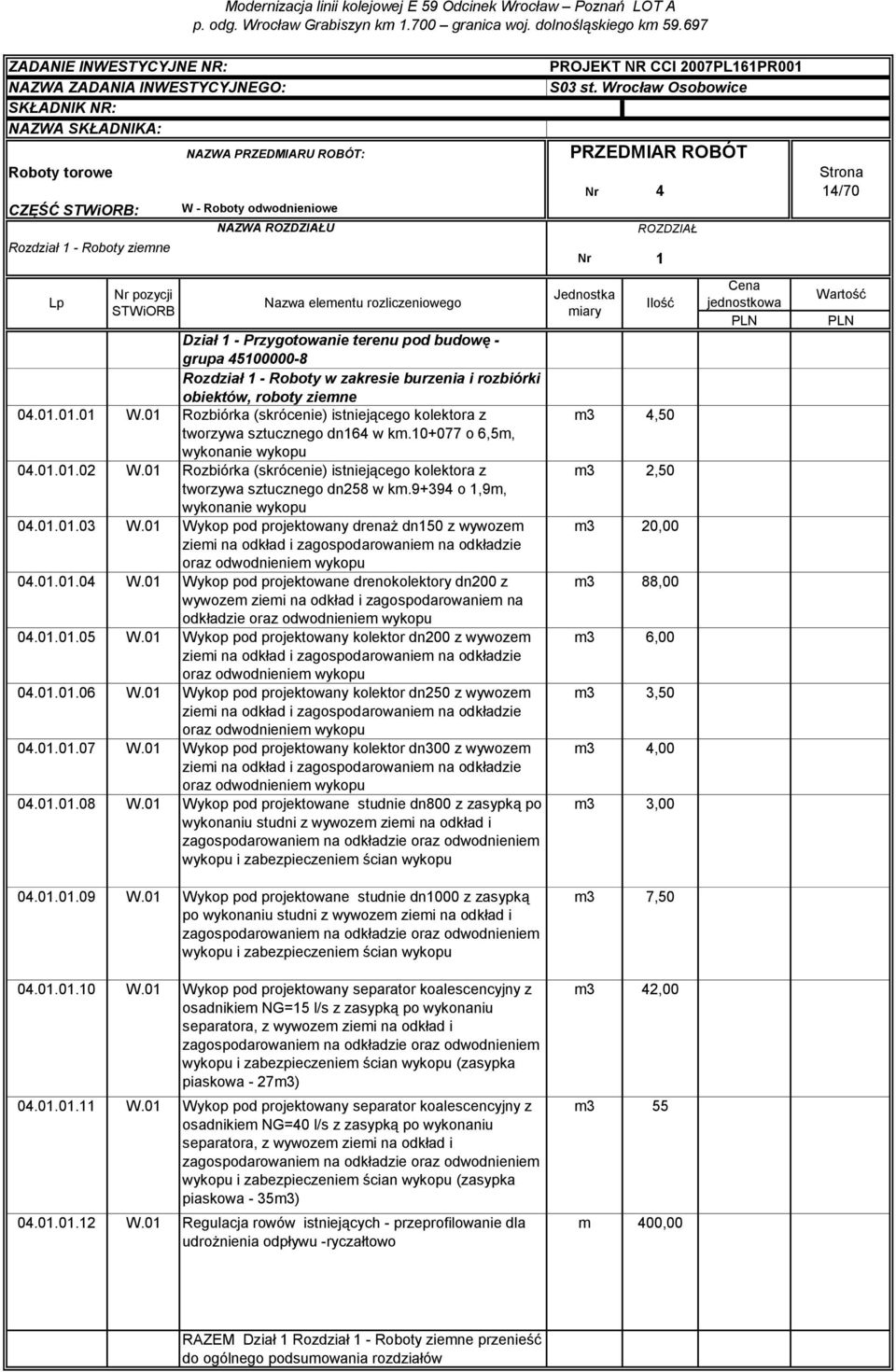

2 Rozdział 1 - Roboty ziemne Nr 4 14/70 Nr 1 Dział 1 - Przygotowanie terenu pod budowę - grupa Rozdział 1 - Roboty w zakresie burzenia i rozbiórki obiektów, roboty ziemne W.01 Rozbiórka (skrócenie) istniejącego kolektora z tworzywa sztucznego dn164 w km o 6,5m, wykonanie wykopu W.01 Rozbiórka (skrócenie) istniejącego kolektora z tworzywa sztucznego dn258 w km o 1,9m, wykonanie wykopu W.01 Wykop pod projektowany drenaż dn150 z wywozem ziemi na odkład i zagospodarowaniem na odkładzie oraz odwodnieniem wykopu W.01 Wykop pod projektowane drenokolektory dn200 z wywozem ziemi na odkład i zagospodarowaniem na odkładzie oraz odwodnieniem wykopu W.01 Wykop pod projektowany kolektor dn200 z wywozem ziemi na odkład i zagospodarowaniem na odkładzie oraz odwodnieniem wykopu W.01 Wykop pod projektowany kolektor dn250 z wywozem ziemi na odkład i zagospodarowaniem na odkładzie oraz odwodnieniem wykopu W.01 Wykop pod projektowany kolektor dn300 z wywozem ziemi na odkład i zagospodarowaniem na odkładzie oraz odwodnieniem wykopu W.01 Wykop pod projektowane studnie dn800 z zasypką po wykonaniu studni z wywozem ziemi na odkład i wykopu i zabezpieczeniem ścian wykopu m3 4,50 m3 2,50 m3 20,00 m3 88,00 m3 6,00 m3 3,50 m3 4,00 m3 3, W.01 Wykop pod projektowane studnie dn1000 z zasypką po wykonaniu studni z wywozem ziemi na odkład i wykopu i zabezpieczeniem ścian wykopu m3 7, W.01 Wykop pod projektowany separator koalescencyjny z osadnikiem NG=15 l/s z zasypką po wykonaniu separatora, z wywozem ziemi na odkład i wykopu i zabezpieczeniem ścian wykopu (zasypka piaskowa - 27m3) m3 42, W.01 Wykop pod projektowany separator koalescencyjny z osadnikiem NG=40 l/s z zasypką po wykonaniu separatora, z wywozem ziemi na odkład i wykopu i zabezpieczeniem ścian wykopu (zasypka piaskowa - 35m3) m W.01 Regulacja rowów istniejących - przeprofilowanie dla udrożnienia odpływu -ryczałtowo m 400,00 RAZEM Dział 1 Rozdział 1 - Roboty ziemne przenieść do ogólnego podsumowania rozdziałów

3 Rozdział 1 - Drenaże i drenokolektory Nr 4 15/70 Nr W.01; W W.01; W.02 Rozdział 1 - Drenaże i drenokolektory Drenaż dn150 z rur TP PE, średnia głębokość posadowienia1,40m p.p.gł.sz., ułożony na 10cm warstwie podsypki piaskowej, zasypany zasypką filtracyjną w otulinie z geowłókniny Drenokolektor dn200 z rur LP PE, średnia głęb. posad.1,75m p.p.gł.sz., ułożony na 10cm warstwie podsypki piaskowej, zasypany zasypką filtracyjną w otulinie z geowłókniny (podsypka.piask 12,5m3, zasypka filtrac. 51m3, geowłóknina 700m2) m 107,20 m 202,50 Wykop pod projektowane rowy otwarte, dreny i drenokolektory z wywozem ziemi na odkład i wykopu UJĘTO W PRZEDMIARZE ROBÓT NR. 3 RAZEM Dział 2 Rozdział 1 - Drenaże i drenokolektory przenieść do ogólnego podsumowania rozdziałów

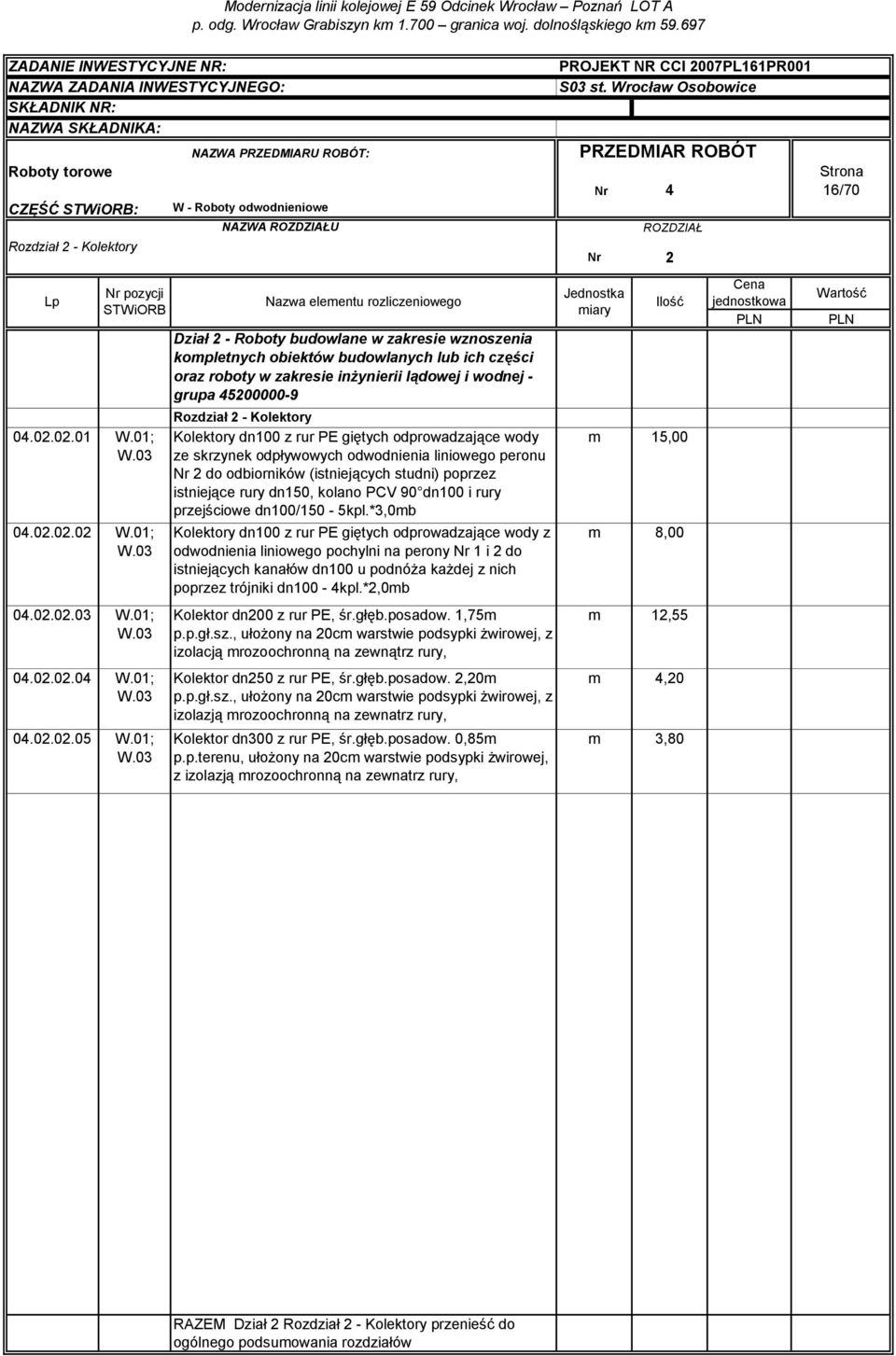

4 Rozdział 2 - Kolektory Nr 4 16/70 Nr W.01; W.01; Rozdział 2 - Kolektory Kolektory dn100 z rur PE giętych odprowadzające wody ze skrzynek odpływowych odwodnienia liniowego peronu Nr 2 do odbiorników (istniejących studni) poprzez istniejące rury dn150, kolano PCV 90 dn100 i rury przejściowe dn100/150-5kpl.*3,0mb Kolektory dn100 z rur PE giętych odprowadzające wody z odwodnienia liniowego pochylni na perony Nr 1 i 2 do istniejących kanałów dn100 u podnóża każdej z nich poprzez trójniki dn100-4kpl.*2,0mb m 15,00 m 8, W.01; Kolektor dn200 z rur PE, śr.głęb.posadow. 1,75m p.p.gł.sz., ułożony na 20cm warstwie podsypki żwirowej, z izolacją mrozoochronną na zewnątrz rury, m 12, W.01; W.01; Kolektor dn250 z rur PE, śr.głęb.posadow. 2,20m p.p.gł.sz., ułożony na 20cm warstwie podsypki żwirowej, z izolazją mrozoochronną na zewnatrz rury, Kolektor dn300 z rur PE, śr.głęb.posadow. 0,85m p.p.terenu, ułożony na 20cm warstwie podsypki żwirowej, z izolazją mrozoochronną na zewnatrz rury, m 4,20 m 3,80 RAZEM Dział 2 Rozdział 2 - Kolektory przenieść do ogólnego podsumowania rozdziałów

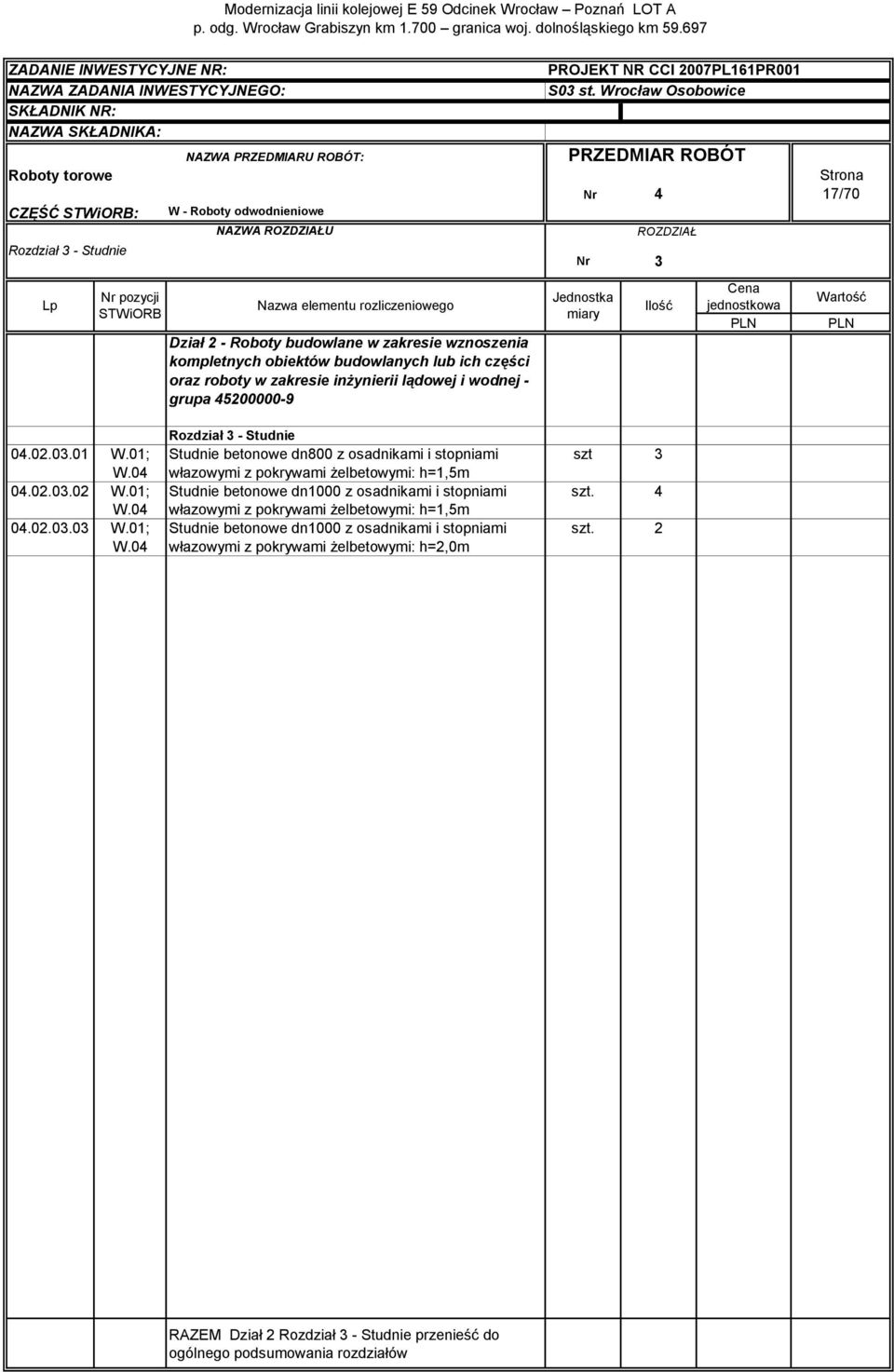

5 Rozdział 3 - Studnie Nr 4 17/70 Nr W.01; W W.01; W W.01; W.04 Rozdział 3 - Studnie Studnie betonowe dn800 z osadnikami i stopniami włazowymi z pokrywami żelbetowymi: h=1,5m Studnie betonowe dn1000 z osadnikami i stopniami włazowymi z pokrywami żelbetowymi: h=1,5m Studnie betonowe dn1000 z osadnikami i stopniami włazowymi z pokrywami żelbetowymi: h=2,0m szt 3 szt. 4 szt. 2 RAZEM Dział 2 Rozdział 3 - Studnie przenieść do ogólnego podsumowania rozdziałów

6 Rozdział 4 - Umocnienia skarp Nr 4 18/70 Nr W.01; W.06 Rozdział 4 - Umocnienia skarp Obrukowanie istniejących skarp na włączeniach kolektorów do rowów odprowadzających brukiem kamiennym 16/18cm na 10cm warstwie podsypki cementowo piaskowej 1:4, z wypełnieniem spoin zaprawą cementową (wykop - 4,7m3, podsypka cem.- piaskową - 1,7m3) m2 16,70 RAZEM Dział 2 Rozdział 4 - Umocnienia skarp przenieść do ogólnego podsumowania rozdziałów

7 Nr 4 19/70 Rozdział 5 - Odwodnienie peronów i pochylni Nr W.01; W W.01; W.09 Rozdział 5 - Odwodnienie peronów i pochylni Budowa odwodnienia peronu Nr 2: kanały odwodnienia liniowego z polimerbetonu ACO N100K z własnym spadkiem dna, ułożone na fundamencie betonowym z betonu C20/25 gr.15cm, z rusztami żeliwnymi klasy C250, ze skrzynkami odpływowymi z koszami osadczymi (wykop - 9m3, beton C20/25-16,5m3), Budowa odwodnienia pochylni na perony Nr 1 i 2: kanały odwodnienia liniowego z polimerbetonu ACO N100K bez własnego spadku dna (kanały typ 0.0), ułożone na fundamencie betonowym z betonu C20/25 gr.15cm, z rusztami żeliwnymi klasy C250 (beton C20/25-0,22m3) L=2,70m m 200,00 szt. 4,00 RAZEM Dział 2 Rozdział 5 - Odwodnienie peronów i pochylni przenieść do ogólnego podsumowania rozdziałów

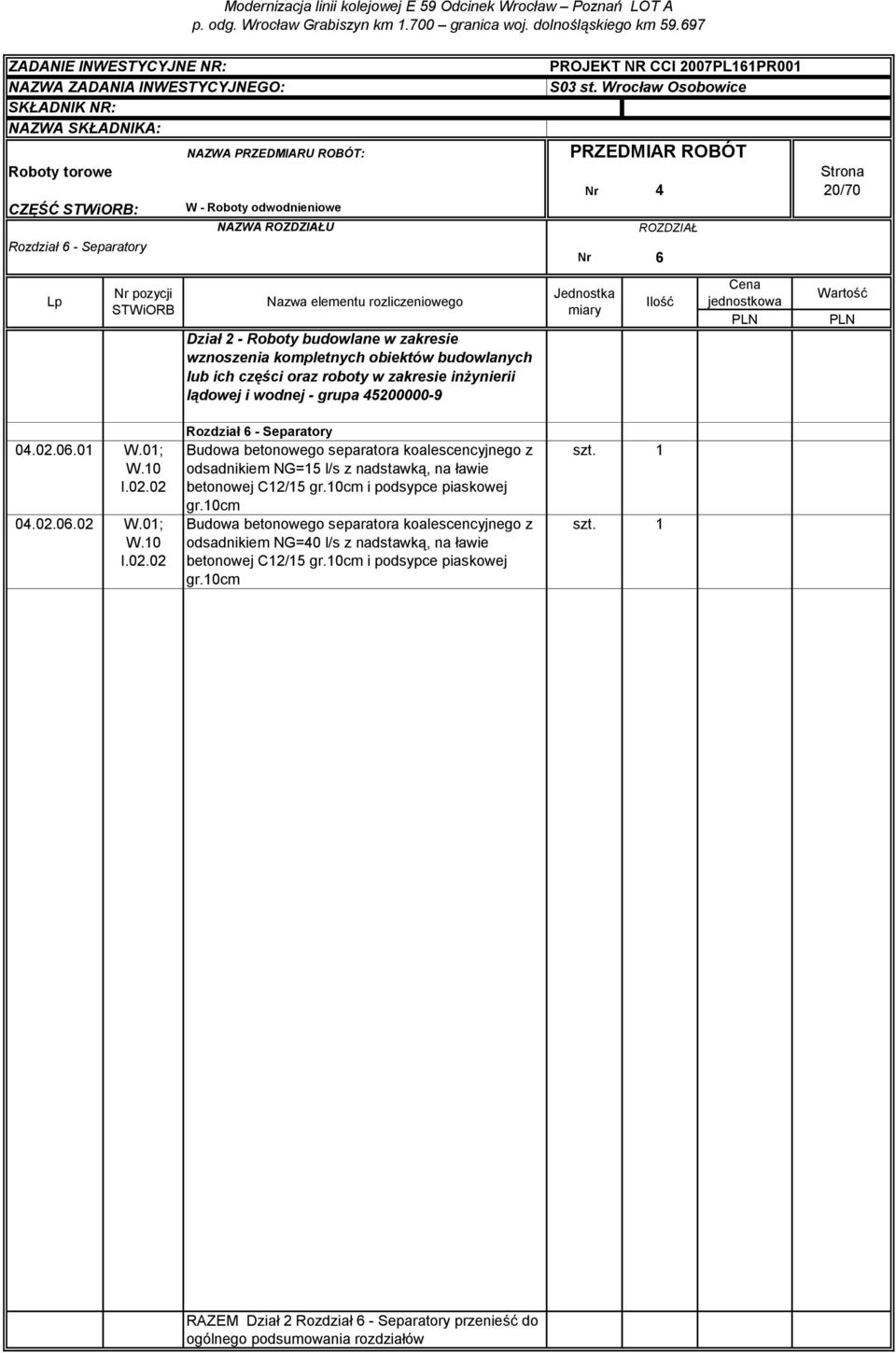

8 Rozdział 6 - Separatory Nr 4 20/70 Nr 6 Dział 2 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej W.01; W.10 I W.01; W.10 I Rozdział 6 - Separatory Budowa betonowego separatora koalescencyjnego z odsadnikiem NG=15 l/s z nadstawką, na ławie betonowej C12/15 gr.10cm i podsypce piaskowej gr.10cm Budowa betonowego separatora koalescencyjnego z odsadnikiem NG=40 l/s z nadstawką, na ławie betonowej C12/15 gr.10cm i podsypce piaskowej gr.10cm szt. 1 szt. 1 RAZEM Dział 2 Rozdział 6 - Separatory przenieść do ogólnego podsumowania rozdziałów

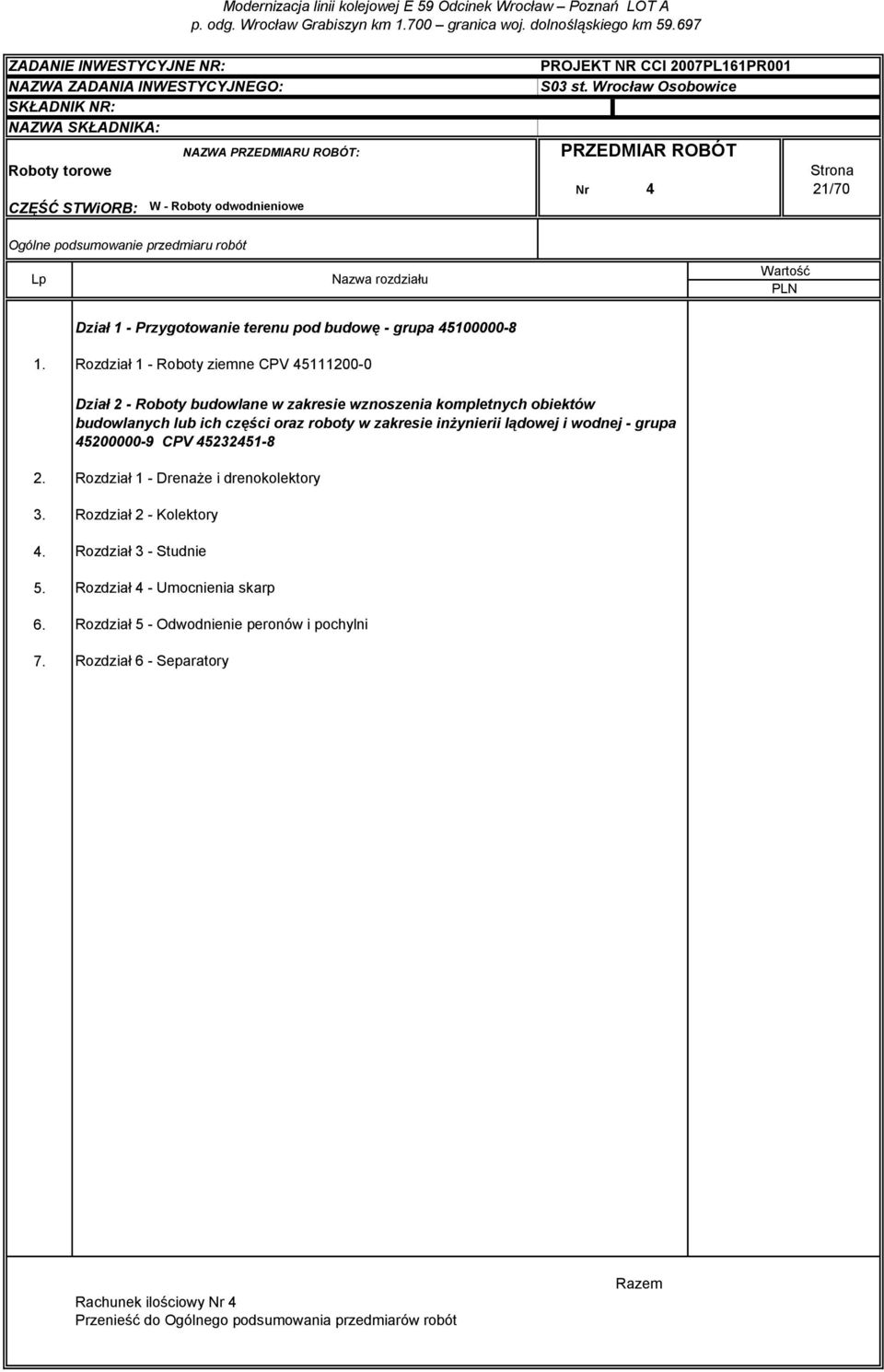

9 Nr 4 21/70 Ogólne podsumowanie przedmiaru robót Nazwa rozdziału 1. Dział 1 - Przygotowanie terenu pod budowę - grupa Rozdział 1 - Roboty ziemne CPV kompletnych obiektów budowlanych lub ich części grupa CPV Rozdział 1 - Drenaże i drenokolektory Rozdział 2 - Kolektory Rozdział 3 - Studnie Rozdział 4 - Umocnienia skarp Rozdział 5 - Odwodnienie peronów i pochylni Rozdział 6 - Separatory Rachunek ilościowy Nr 4 Przenieść do Ogólnego podsumowania przedmiarów robót Razem
