1 Załącznik Nr 1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA dla zadania: Przebudowa odcinka drogi powiatowej 2408G w miejscowości Góra Gmina Stara Kiszewa Opis przedsięwzięcia: Przebudowa istniejącej drogi polegającej na wykonaniu: 1) chodnika z kostki betonowej; 2) lokalnych napraw istniejącego chodnika; 3) regulacji odwodnienia; 4) wygrodzenia chodnika na łuku poziomym z poręczy ochronnych rurowych. Roboty będą prowadzone w ramach istniejącego, wydzielonego pasa drogowego. Organizacja ruchu na czas wykonywania robót: Prowadzenie robót drogowych, winno być zabezpieczone i oznakowane zgodnie z obowiązującą Instrukcją w sprawie znaków i sygnałów na drogach oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczenia na drogach (Dz. U. Nr 220, poz z 2003 r. załączniki nr 1-4 z zmianami). Wykonawca we własnym zakresie sporządzi Projekt organizacji ruchu na czas prowadzonych robót drogowych i uzyska zatwierdzenie Zarządzającego Ruchem, tj. Starosty Kościerskiego, uwzględniając zastosowanie takich urządzeń jak znaki z pulsującymi światłami ostrzegawczymi na pojazdach wykonujących roboty, pachołki drogowe, tymczasowe bariery ochronne itp. oraz wprowadzenie w razie potrzeby ruchu wahadłowego za pomocą sygnalizatorów świateł lub za pomocą pracowników sygnalistów odpowiednio przeszkolonych. Powyższe winno być poprzedzone uzyskaniem pozytywnej opinii z ZDP Kościerzyna i Komendy Powiatowej Policji w Kościerzynie. Uwaga: Szczególną ostrożność należy zachować w obrębie zastabilizowanych znaków geodezyjnych. Wykonawca zobowiązany jest uzgodnić z miejscową służbą geodezyjną Starostwo Powiatowe w Kościerzynie Wydział Geodezji i Gospodarki Nieruchomościami Kościerzyna ul. 3 Maja 9c lokalizację i sposób zabezpieczenia znaków osnowy geodezyjnej posadowionych w poboczach dróg. Dokumentacja projektowa stanowiąca integralną część niniejszego opracowania zawiera opis techniczny; część rysunkową; kosztorys ofertowy

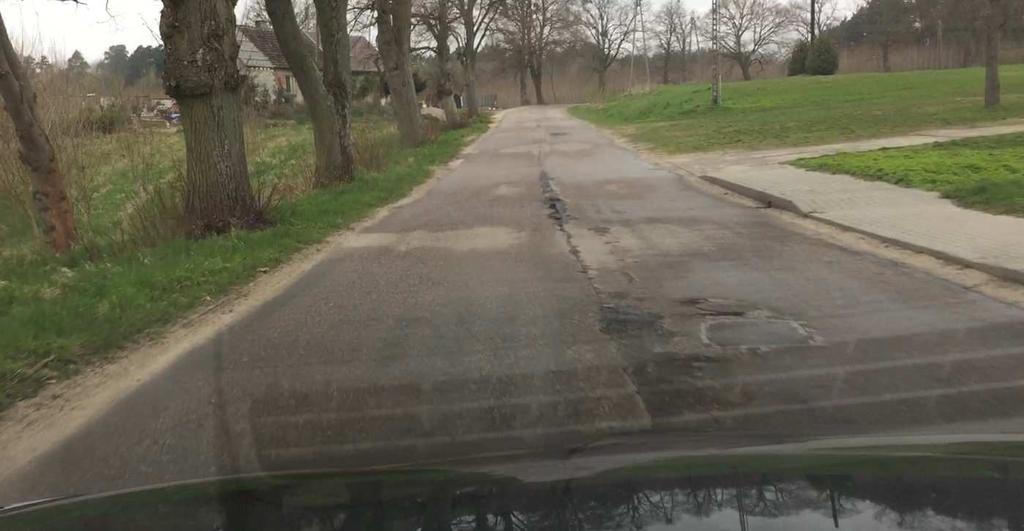

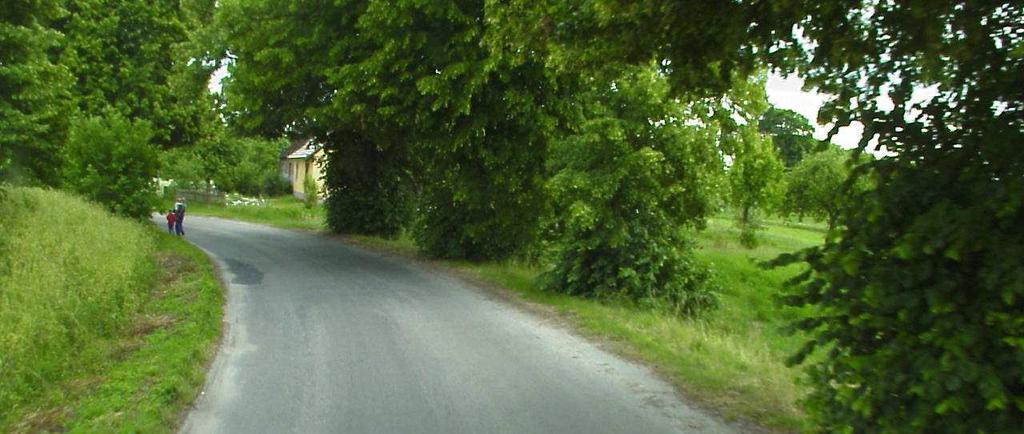

2 OPIS ODCINKA PRZEWIDZIANEGO DO REMONTU Zaleca się, aby Wykonawcy dokonali wizji lokalnej na terenie realizacji przedmiotu zamówienia i w jego okolicy w celu dokonania oceny dokumentów i informacji przekazywanych w ramach niniejszego postępowania przez Zamawiającego. Orientacja (cyfry pikietaż lokalny) Początek (strona lewa drogi) pikietaż wjazd na posesję; Odtworzenie odwodnienia - od łuku poziomego pikietaż 4 510; do wjazdu do kościoła pikietaż Początek pikietaż wjazd na posesję, str. lewa

3 Odtworzenie odwodnienia, str. lewa - od łuku poziomego pikietaż 4 510; Zakończenie pikietaż 4 655, do wjazdu do kościoła do przebudowanego w 2010 r. chodnika Lokalizacja: Powiat Kościerski, Gmina Stara Kiszewa obręb Góra dz. ozn. nr 10 Zakres robót: roboty przygotowawcze i pomiarowe, lokalne naprawy istniejącego chodnika roboty rozbiórkowe roboty ziemne powierzchniowe wykonywane mechanicznie (wykopy, koryto pod konstrukcję chodnika) ułożenie krawężnika wzdłuż jezdni drogi powiatowej wykonanie podbudowy pod chodnik wykonanie nawierzchni chodnika uszczelnienie krawędzi jezdni wzdłuż krawężnika humusowanie i obsianie nasionami traw skarp i poboczy regulację istniejącego odwodnienia drogi

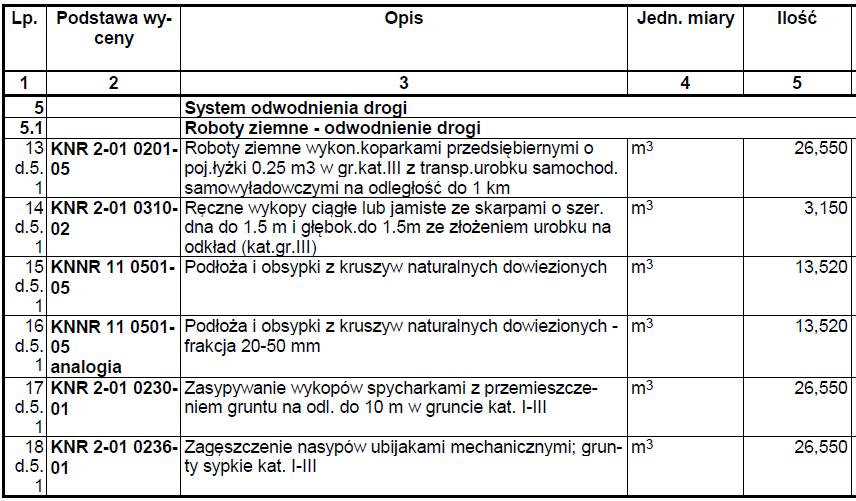

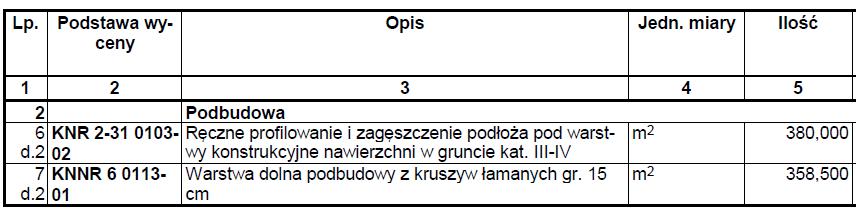

4 Zestawienie robót:

5

6 Warunki realizacji: A. Termin wykonania 31 październik 2017 r. B. Roboty wykonać zgodnie ze Szczegółowymi Specyfikacjami Technicznymi załączonymi do niniejszego zamówienia. C. Wykonawca przed przystąpieniem do robót i podpisaniem umowy sporządzi: 1. PLAN ORGANIZACJI RUCHU celem zatwierdzenia. 2. Harmonogram realizacji zamówienia, potwierdzający możliwość wykonania przedmiotu zamówienia w terminach wskazanych przez Zamawiającego. Opracował: Bogusław Skwierawski
