1 INTERKOMY SYSTEM ZARZĄDZANIA BEZPIECZEŃSTWEM (SMS) NAGŁOŚNIENIE TELEFONY I CENTRALE TE L E F ON Y BE ZP R ZEW O D O W E IP D E CT INTERKOMY WIDEO-INTERKOMY NAGŁOŚNIENIE WERSJA 1.02

2 NOVATEL Firma Novatel Sp. z o.o. istnieje od 1992 roku. Ponad 20-letnie doświadczenie to niekwestionowany atut, który pozwala przedstawić naszą firmę jako sprawdzonego partnera w zakresie profesjonalnych systemów telekomunikacyjnych. Nasza oferta jest bardzo bogata i różnorodna dlatego w formie skrótowej można ją przedstawić poprzez obszary zastosowań. Dla przemysłu Systemy interkomowe Systemy nagłośnieniowe Systemy komunikacji bezprzewodowej DECT over IP Telefony przemysłowe analogowe i VoIP (SIP, H.323) Przemysłowe urządzenia sygnalizacyjne Powyższe rozwiązania dostępne są również w wykonaniu przewidzianym dla zastosowań w strefach zagrożonych wybuchem pyłu i gazu, a także strefach sterylnych tzw. Clean Room. Dla medycyny oraz służby zdrowia Systemy przywoławcze wykonane w technologii analogowej, cyfrowej, IP oraz WiFi Medyczne systemy interkomowe Systemy komunikacji bezprzewodowej DECT over IP Systemy indywidualnego dostępu do TV, radia, internetu, sterowania oświetleniem do każdego łóżka Dla obiektów publicznych oraz infrastruktury Autostradowe systemy alarmowe Interkomowe systemy informacyjno-alarmowe dla lotnisk, dworców, przystanków z uwzględniłem aplikacji dla osób niepełnosprawnych Systemy wspomagania słuchu dla osób niedosłyszących Systemy nagłośnieniowe Szanowni Państwo jest możliwe, że wymienione rozwiązania nie uwzględniają Waszych specyficznych potrzeb i wymagań. Skontaktujcie się z nami, opiszcie wymagania, a my jesteśmy pewni, że zaproponujemy odpowiadające Wam rozwiązanie. Strona 2

3 SPIS TREŚCI: SYSTEM INTERKOMOWY STENTOFON STENTOFON AlphaCom...4 SERWERY INTERKOMOWE AlphaCom XE...7 WYPOSAŻENIE SERWERÓW AlphaCom XE...8 INTERKOMY BIURKOWE...11 INTERKOMY ŚCIENNE...13 PULPIT DYSPOZYTORA IP CRM V...17 INTERKOMY MEDYCZNE...18 INTERKOMY PRZEMYSŁOWE...19 AKCESORIA DO INTERKOMÓW PRZEMYSŁOWYCH...23 INTERKOMY PRZEMYSŁOWE PRZECIWWYBUCHOWE...24 PUNKTY WZYWANIA POMOCY I INFORMACJI PUBLICZNEJ...25 MODUŁY STACJI INTERKOMOWYCH...26 INTERKOM WINDOWY ZGODNY Z NORMĄ EN ALPHACOM - FUNKCJE ZAAWANSOWANE...28 INTERKOM KASOWY BI-WAY INTERKOM KASOWY BI-WAY...29 SYSTEM NAGŁOŚNIENIA SYSTEM NAGŁOŚNIENIA...30 WZMACNIACZE MOCY...31 GŁOŚNIKI IP I 100V...32 FLOWIRE - KONWERTER ETHERNET FLOWIRE - KONWERTER ETHERNET...34 INTERKOMY I WIDEO-INTERKOMY STENTOFON BAUDISCH STENTOFON BAUDISCH...36 INTERKOMY I WIDEO-INTERKOMY...37 INTERKOMY I WIDEO-INTERKOMY MODUŁOWE...38 MODUŁ WIDEO DO ZABUDOWY...42 MODUŁY BEZPIECZEŃSTWA BRAMOFONU...43 SERWERY BAUDISCH...44 SYSTEM ZARZĄDZANIA BEZPIECZEŃSTWEM NOVA.SYS SYSTEM ZARZĄDZANIA BEZPIECZEŃSTWEM NOVA.SYS...45 Strona 3

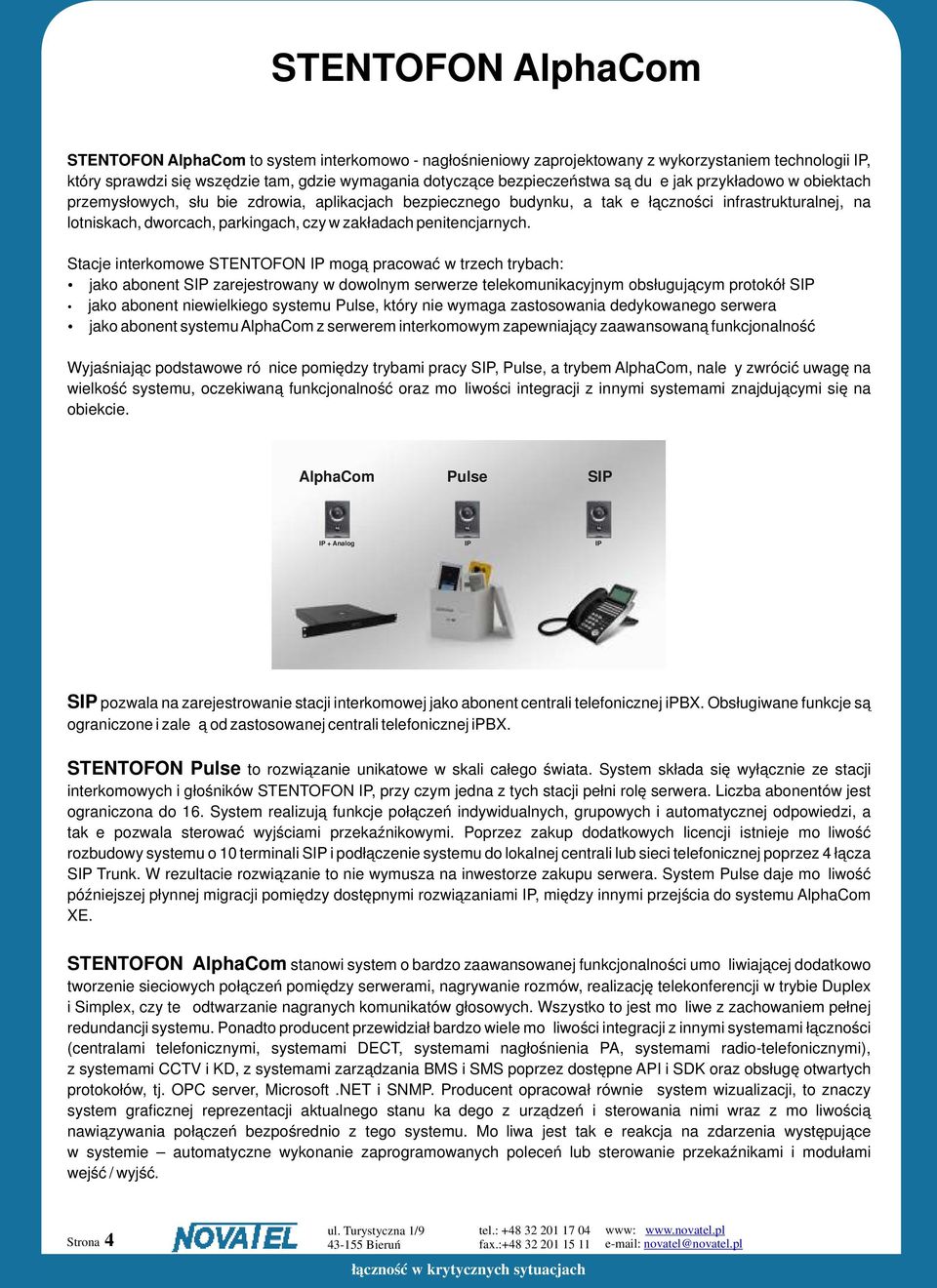

4 STENTOFON AlphaCom STENTOFON AlphaCom to system interkomowo - nagłośnieniowy zaprojektowany z wykorzystaniem technologii IP, który sprawdzi się wszędzie tam, gdzie wymagania dotyczące bezpieczeństwa są duże jak przykładowo w obiektach przemysłowych, służbie zdrowia, aplikacjach bezpiecznego budynku, a także łączności infrastrukturalnej, na lotniskach, dworcach, parkingach, czy w zakładach penitencjarnych. Stacje interkomowe STENTOFON IP mogą pracować w trzech trybach: jako abonent SIP zarejestrowany w dowolnym serwerze telekomunikacyjnym obsługującym protokół SIP jako abonent niewielkiego systemu Pulse, który nie wymaga zastosowania dedykowanego serwera jako abonent systemu AlphaCom z serwerem interkomowym zapewniający zaawansowaną funkcjonalność Wyjaśniając podstawowe różnice pomiędzy trybami pracy SIP, Pulse, a trybem AlphaCom, należy zwrócić uwagę na wielkość systemu, oczekiwaną funkcjonalność oraz możliwości integracji z innymi systemami znajdującymi się na obiekcie. AlphaCom Pulse SIP IP + Analog IP IP SIP pozwala na zarejestrowanie stacji interkomowej jako abonent centrali telefonicznej ipbx. Obsługiwane funkcje są ograniczone i zależą od zastosowanej centrali telefonicznej ipbx. STENTOFON Pulse to rozwiązanie unikatowe w skali całego świata. System składa się wyłącznie ze stacji interkomowych i głośników STENTOFON IP, przy czym jedna z tych stacji pełni rolę serwera. Liczba abonentów jest ograniczona do 16. System realizują funkcje połączeń indywidualnych, grupowych i automatycznej odpowiedzi, a także pozwala sterować wyjściami przekaźnikowymi. Poprzez zakup dodatkowych licencji istnieje możliwość rozbudowy systemu o 10 terminali SIP i podłączenie systemu do lokalnej centrali lub sieci telefonicznej poprzez 4 łącza SIP Trunk. W rezultacie rozwiązanie to nie wymusza na inwestorze zakupu serwera. System Pulse daje możliwość późniejszej płynnej migracji pomiędzy dostępnymi rozwiązaniami IP, między innymi przejścia do systemu AlphaCom XE. STENTOFON AlphaCom stanowi system o bardzo zaawansowanej funkcjonalności umożliwiającej dodatkowo tworzenie sieciowych połączeń pomiędzy serwerami, nagrywanie rozmów, realizację telekonferencji w trybie Duplex i Simplex, czy też odtwarzanie nagranych komunikatów głosowych. Wszystko to jest możliwe z zachowaniem pełnej redundancji systemu. Ponadto producent przewidział bardzo wiele możliwości integracji z innymi systemami łączności (centralami telefonicznymi, systemami DECT, systemami nagłośnienia PA, systemami radio-telefonicznymi), z systemami CCTV i KD, z systemami zarządzania BMS i SMS poprzez dostępne API i SDK oraz obsługę otwartych protokołów, tj. OPC server, Microsoft.NET i SNMP. Producent opracował również system wizualizacji, to znaczy system graficznej reprezentacji aktualnego stanu każdego z urządzeń i sterowania nimi wraz z możliwością nawiązywania połączeń bezpośrednio z tego systemu. Możliwa jest także reakcja na zdarzenia występujące w systemie automatyczne wykonanie zaprogramowanych poleceń lub sterowanie przekaźnikami i modułami wejść / wyjść. Strona 4

5 Porównanie funkcjonalności systemów SIP Pulse AlphaCom Max liczba stacji zależy od ipbx SIP Bez limitu Funkcje interkomowe Podstawowa Podstawowa Zaawansowana Kolejkowanie połączeń Podstawowa Podstawowa Zaawansowana Obsługa interkomów analogowych l Obsługa interkomów IP l l l Obsługa telefonów IP l l l Obsługa bram IP l l l Aktywna Redukcja Hałasu l l l Integracja poprzez IP Podstawowa Zaawansowana Monitorowanie urządzeń Sieciowanie obszarów Przechowywanie komunikatów audio Obsługa skryptów Nagrywanie rozmów Konferencje Duplexowe Sterowanie przekaźnikami poza rozmową zależy od ipbx zależy od ipbx l l l l l l l Z punktu widzenia użytkownika istotne jest przede wszystkim uzyskanie niezawodnej komunikacji głosowej. Dzięki implementacji kodeka szerokopasmowego G.722 i nowoczesnych algorytmów analizy i przetwarzania sygnałów akustycznych oraz dzięki użyciu obudowy o specjalnej konstrukcji system zapewnia znakomite parametry akustyczne, co przekłada się na duży komfort i zrozumiałość rozmów prowadzonych za jego pośrednictwem. Firma STENTOFON opracowała własny protokół komunikacyjny CCoIP (Critical Communication over IP) stanowiący rozszerzenie klasycznego protokołu VoIP, który uwzględnia wszystkie potrzeby, jakie mogą zaistnieć w sytuacjach krytycznych. System AlphaCom XE wykorzystuje protokół CCoIP umożliwiający przesyłanie kluczowych informacji, takich jak głos, wiadomości i dane. Dzięki wbudowanym mechanizmom zabezpieczającym STENTOFON zapewnia wysoki stopień ochrony komunikacji w sieci IP. Do głównych zabezpieczeń należą: zabezpieczenie dostępu do zarządzania systemem, oddzielny interfejs konfiguracyjny, wbudowany firewall, możliwość utworzenia połączenia V-LAN (IEEE 802.1Q) oraz kontrola dostępu do zasobów sieci (IEEE 802.1X). W przypadku systemów łączności interkomowej szczególnie ważna jest pewność, że system jest w 100% sprawny. Z tego względu system interkomowy AlphaCom XE posiada zaimplementowaną funkcję monitorowania linii oraz system testowania tonowego. W momencie wykrycia braku połączenia między stacją interkomową, a serwerem (na przykład na skutek przecięcia kabla, odłączenia stacji lub jej uszkodzenia) system monitorujący stan linii wysyła ostrzegawczą wiadomość tekstową do głównego dyspozytora. System testowania tonowego sprawdza, czy w stacji interkomowej działa zarówno mikrofon, jak i głośnik. W taki system wyposażone są wszystkie stacje głośnomówiące. Strona 5

6 AlphaCom XE AlphaCom XE JEST NAJBARDZIEJ ELASTYCZNĄ PLATFORMĄ KOMUNIKACYJNĄ DOSTĘPNĄ NA RYNKU UMOŻLIWIAJĄCĄ DZIAŁANIE W SZYBKI I SKUTECZNY SPOSÓB W SYTUACJACH KRYTYCZNYCH I WYSTĄPIENIA ZAGROŻENIA Pojemność serwera Sieciowanie serwerów Stacje analogowe Telefony analogowe Wskaźnik BHCA SIP Telefony SIP Ilość kanałów wewnętrznych Ilość kanałów zewnętrznych Łącze analogowe Łącze ISDN Łącze GSM Usługa Web Click to Call Przesyłanie wiadomości Monitorowanie i zapisywanie danych Zegar sieciowy Ethernet Microsoft OPC Obsługa zdarzeń Konfiguracja Aktualizacja SW Wewnętrzny format audio Audio stacje tradycyjne Ogólny interfejs audio Audio VoIP Inne Zaawansowane Połączenia 552 stacje 254 serwery do połączenia w sieci 6 na 1 kartę abonencką ASLT 12 telefonów analogowych na 1 kartę abonencką ATLB BHCA RFC 3271,SIP INFO, RE-Invite do 552 telefonów SIP 30 kanałów 30 kanałów FXO ISDN BRI i ISDN PRI (30 kanałów) 4 zakresy częstotliwości GSM Obsługiwana ESPA 4.4.4, SMTP ( ), SMS Drukarka, Syslog, sieć Web, SNMP MIB, SNMP Trap, SMTP, SMS Protokoły NTP i SNTP 10/100 Mbps, auto-mdix Obsługiwany STENTOFON Event Handler, PHP, Microsoft.NET AlphaPro przez IP, Web sever Przez Web server, Automatyczna aktualizacja stacji IP 1-bit (18,5 khz) 10 khz audio 15 khz audio G.722 (7,0 KHz), G.711 (3,4 KHz) Niestandardowe ASCII (EDIO), dane STENTOFON Test linii, test tonowy, aktywna redukcja hałasu, funkcje alarmowe i messagingu Indywidualne w trybie open i privat, wywołania grupowe, konferencje simplex i duplex call request, kolejkowanie połączeń według czasu i priorytetu Strona 6

7 SERWERY INTERKOMOWE AlphaCom XE AlphaCom XE1 AlphaCom XE7 Zaprojektowany dla potrzeb systemów bezpieczeństwa i łączności w krytycznych sytuacjach Obsługa do 552 stacji IP i SIP Niski pobór mocy tylko 4W Globalne możliwości sieciowania i integracji Licencje przechowywane na karcie SIM Duża pamięć przeznaczona na przechowywanie wiadomości głosowych Zapewnia profesjonalny systemy nagłośnienia wysokiej jakości Zaawansowane funkcje komunikatów głosowych Nr katalogowy: Zaprojektowany dla potrzeb systemów bezpieczeństwa i łączności w krytycznych sytuacjach Obsługa do 552 stacji IP i SIP Obsługa do 36 interkomów analogowych Obsługa do 72 telefonów analogowych 6 slotów na karty wyposażenia Globalne możliwości sieciowania i integracji Licencje przechowywane na karcie SIM Duża pamięć przeznaczona na przechowywanie wiadomości głosowych Zapewnia profesjonalny systemy nagłośnienia wysokiej jakości Zaawansowane funkcje komunikatów głosowych Nr katalogowy: AlphaCom XE20 AlphaCom XE26 Zaprojektowany dla potrzeb systemów bezpieczeństwa i łączności w krytycznych sytuacjach Obsługa do 552 stacji IP i SIP Obsługa do 102 interkomów analogowych Obsługa do 204 telefonów analogowych 17 slotów na karty wyposażenia abonenckiego Globalne możliwości sieciowania i integracji Licencje przechowywane na karcie SIM Duża pamięć przeznaczona na przechowywanie wiadomości głosowych Zapewnia profesjonalny systemy nagłośnienia wysokiej jakości Zaawansowane funkcje komunikatów głosowych Nr katalogowy: Zaprojektowany dla potrzeb systemów bezpieczeństwa i łączności w krytycznych sytuacjach Obsługa do 552 stacji IP i SIP Obsługa do 138 interkomów analogowych Obsługa do 276 telefonów analogowych 23 sloty na karty wyposażenia abonenckiego Globalne możliwości sieciowania i integracji Licencje przechowywane na karcie SIM Duża pamięć przeznaczona na przechowywanie wiadomości głosowych Zapewnia profesjonalny systemy nagłośnienia wysokiej jakości Zaawansowane funkcje komunikatów głosowych Nr katalogowy: Strona 7

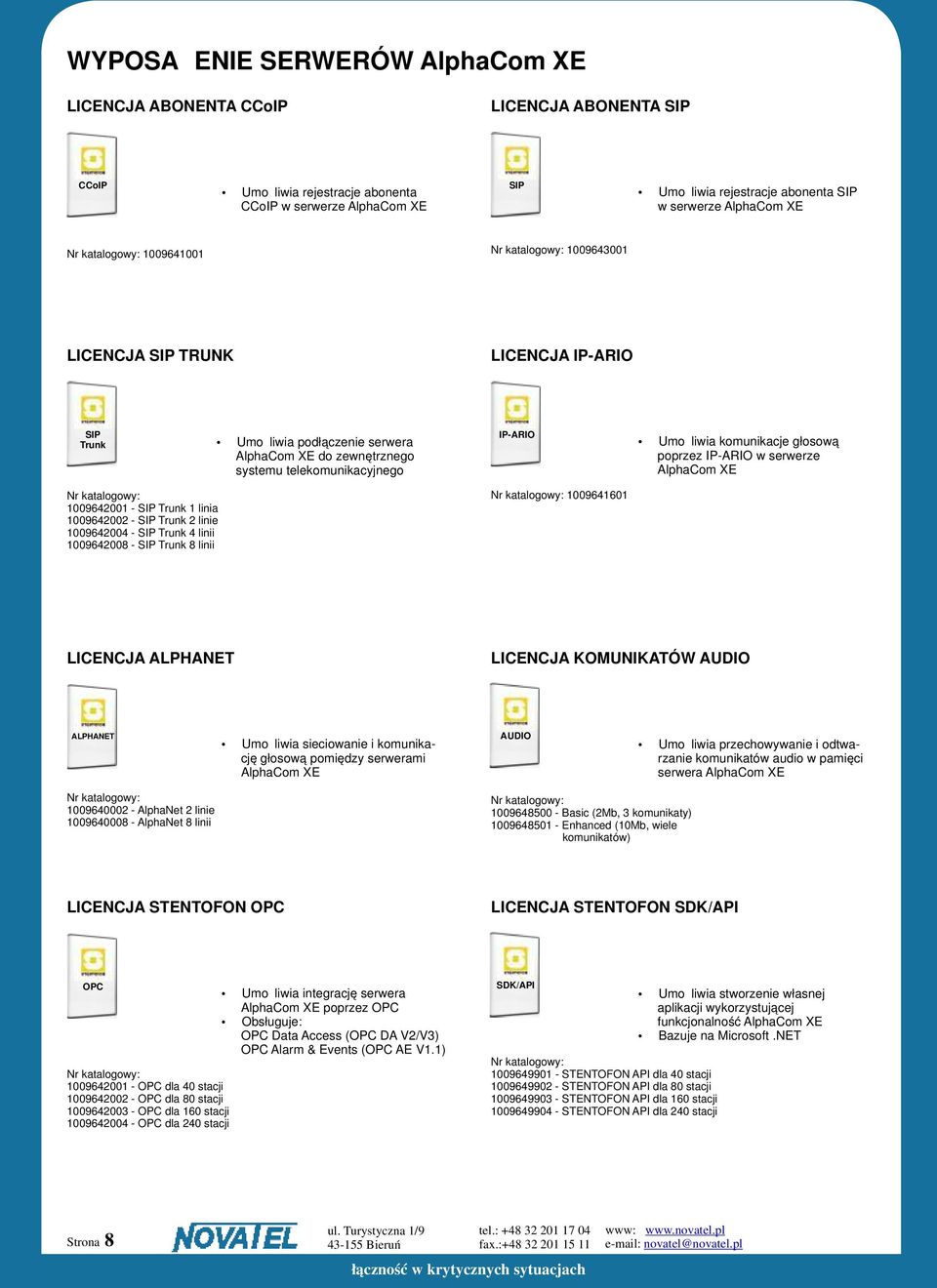

8 WYPOSAŻENIE SERWERÓW AlphaCom XE LICENCJA ABONENTA CCoIP LICENCJA ABONENTA SIP CCoIP Umożliwia rejestracje abonenta CCoIP w serwerze AlphaCom XE SIP Umożliwia rejestracje abonenta SIP w serwerze AlphaCom XE Nr katalogowy: Nr katalogowy: LICENCJA SIP TRUNK LICENCJA IP-ARIO SIP Trunk Umożliwia podłączenie serwera AlphaCom XE do zewnętrznego systemu telekomunikacyjnego IP-ARIO Umożliwia komunikacje głosową poprzez IP-ARIO w serwerze AlphaCom XE Nr katalogowy: SIP Trunk 1 linia SIP Trunk 2 linie SIP Trunk 4 linii SIP Trunk 8 linii Nr katalogowy: LICENCJA ALPHANET LICENCJA KOMUNIKATÓW AUDIO ALPHANET Umożliwia sieciowanie i komunikację głosową pomiędzy serwerami AlphaCom XE AUDIO Umożliwia przechowywanie i odtwarzanie komunikatów audio w pamięci serwera AlphaCom XE Nr katalogowy: AlphaNet 2 linie AlphaNet 8 linii Nr katalogowy: Basic (2Mb, 3 komunikaty) Enhanced (10Mb, wiele komunikatów) LICENCJA STENTOFON OPC LICENCJA STENTOFON SDK/API OPC Nr katalogowy: OPC dla 40 stacji OPC dla 80 stacji OPC dla 160 stacji OPC dla 240 stacji Umożliwia integrację serwera AlphaCom XE poprzez OPC Obsługuje: OPC Data Access (OPC DA V2/V3) OPC Alarm & Events (OPC AE V1.1) SDK/API Nr katalogowy: STENTOFON API dla 40 stacji STENTOFON API dla 80 stacji STENTOFON API dla 160 stacji STENTOFON API dla 240 stacji Umożliwia stworzenie własnej aplikacji wykorzystującej funkcjonalność AlphaCom XE Bazuje na Microsoft.NET Strona 8

9 WYPOSAŻENIE SERWERÓW AlphaCom XE KARTA INTERKOMÓW ANALOGOWYCH ASLT KARTA TELEFONÓW ANALOGOWYCH ATLB Nr katalogowy: Umożliwia podłączenie 6 abonentów interkomowych Umożliwia sterowanie 6 przekaźnikami Nr katalogowy: Umożliwia podłączenie 12 abonentów telefonicznych Obsługuje DTMF i funkcje Hotline Umożliwia sterowanie 6 przekaźnikami KONTROLER WEJŚĆ / WYJŚĆ MIO KONTROLER WEJŚĆ / WYJŚĆ RIO Nr katalogowy: Podłączany do AlphaCom XE przez RS485 lub RS232 Posiada 8 wejść NO Posiada 8 wyjść przekaźnikowych Wymaga zasilania 24 VDC Podłączany do AlphaCom XE przez RS485 lub RS232 Możliwość podłączenia szeregowo do 10 Kontrolerów RIO (RS485) Posiada 8 wejść NO / NC Posiada 18 wyjść umożliwiających sterowanie przekaźnikami za pomocą karty MRBD Wymaga zasilania 24 VDC Nr katalogowy: KARTA PRZEKAŹNIKÓW MRBD INTERFEJS AUDIO FBSAR Nr katalogowy: Posiada 6 podwójnych przekaźników NO / NC Wymaga zasilania 24 VDC Stanowi interfejs do systemów nagłośnienia i radiotelefonicznych Posiada 1 kanał in/out i 1 kanał out Posiada 2 podwójne przekaźniki NO / NC Wymaga zasilania 24 VDC (dla przekaźników) Nr katalogowy: INTERFEJS AUDIO IP-ARIO Stanowi interfejs do systemów nagłośnienia i radiotelefonicznych Port RS Wejść 8 Wyjść 2 portowy switch zarządzalny 2 gniazda XLR Nr katalogowy: Wymaga licencji IP-ARIO ( ) Strona 9

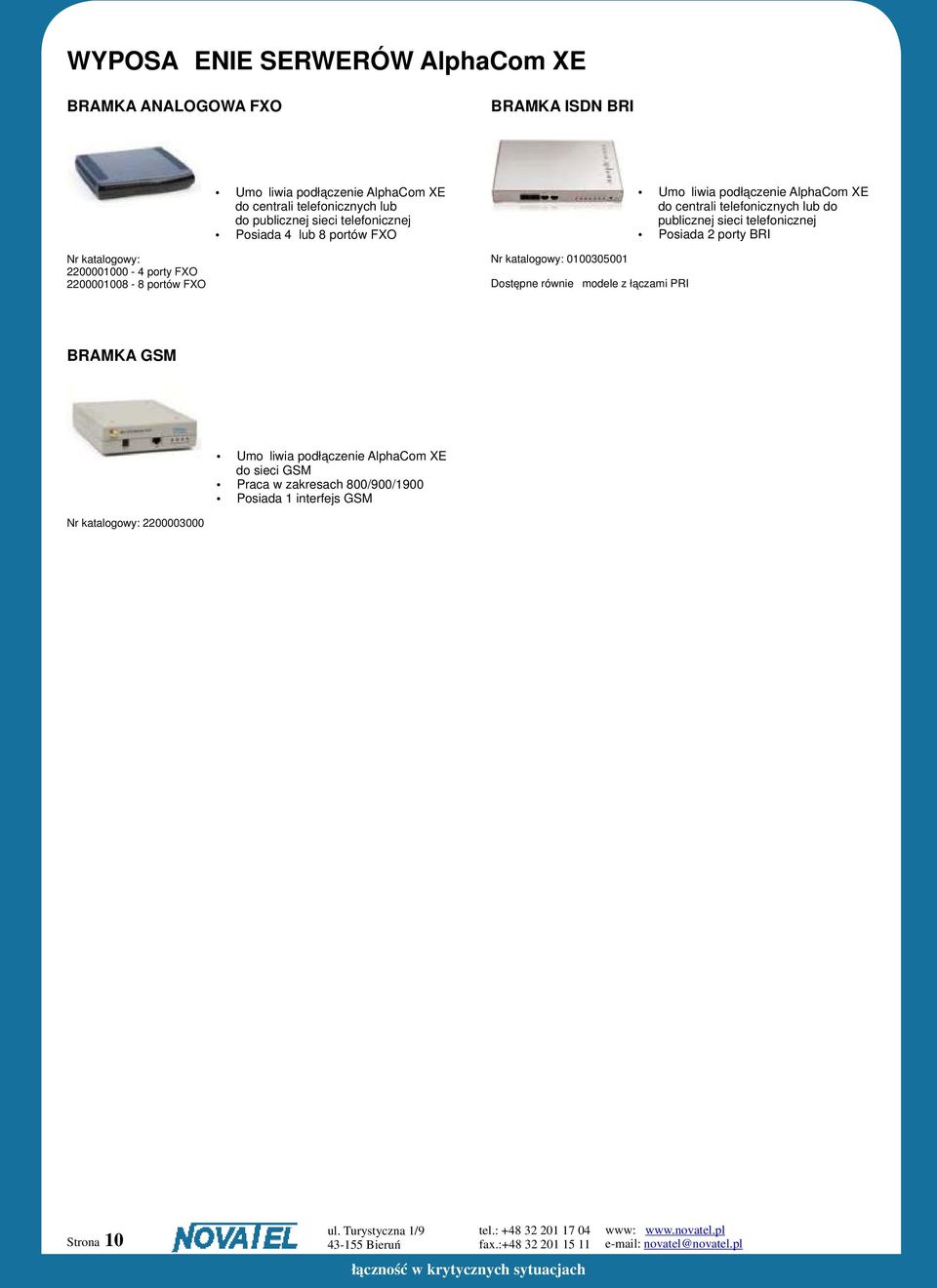

10 WYPOSAŻENIE SERWERÓW AlphaCom XE BRAMKA ANALOGOWA FXO BRAMKA ISDN BRI Umożliwia podłączenie AlphaCom XE do centrali telefonicznych lub do publicznej sieci telefonicznej Posiada 4 lub 8 portów FXO Umożliwia podłączenie AlphaCom XE do centrali telefonicznych lub do publicznej sieci telefonicznej Posiada 2 porty BRI Nr katalogowy: porty FXO portów FXO Nr katalogowy: Dostępne również modele z łączami PRI BRAMKA GSM Umożliwia podłączenie AlphaCom XE do sieci GSM Praca w zakresach 800/900/1900 Posiada 1 interfejs GSM Nr katalogowy: Strona 10

11 INTERKOMY BIURKOWE INTERKOM BIURKOWY IP INTERKOM BIURKOWY IP ZE SŁUCHAWKĄ Duży, czytelny wyświetlacz z podświetleniem 4 dynamiczne przyciski nawigacyjne 10 przycisków DAK - szybkiego wybierania Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny Nr katalogowy: Ramka do montażu ściennego Duży, czytelny wyświetlacz z podświetleniem 4 dynamiczne przyciski nawigacyjne 10 przycisków DAK - szybkiego wybierania Słuchawka Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny Nr katalogowy: Ramka do montażu ściennego INTERKOM DUAL DISPLAY IP MIKROFON NA GĘSIEJ SZYJCE DO DUAL DISPLAY Nr katalogowy: Duży, czytelny wyświetlacz z podświetleniem 4 dynamiczne przyciski nawigacyjne Do 90 przycisków DAK na 9 dynamicznych stronach Wyświetlacz opisów przycisków DAK Aktywna Redukcja Hałasu RAMKA DO MONTAŻU ŚCIENNEGO STACJI BIURKOWYCH Nr katalogowy: Mikrofon na gęsiej szyjce Nr katalogowy: Strona 11

12 INTERKOMY BIURKOWE INTERKOM BIURKOWY INTERKOM BIURKOWY ZE SŁUCHAWKĄ Duży, czytelny wyświetlacz z podświetleniem 10 przycisków DAK - szybkiego wybierania Przełącznik trybu OPEN / PRIVATE Nr katalogowy: Stacja biurkowa, kolor biały Stacja biurkowa, kolor czarny Ramka do montażu ściennego Duży, czytelny wyświetlacz z podświetleniem Słuchawka 10 przycisków DAK - szybkiego wybierania Przełącznik trybu OPEN / PRIVATE Nr katalogowy: Stacja biurkowa ze słuchawką, kolor biały Stacja biurkowa ze słuchawką, kolor czarny Ramka do montażu ściennego INTERKOM BIURKOWY BEZ WYŚWIETLACZA INTERKOM BIURKOWY ZE SŁUCHAWKĄ BEZ WYŚWIETLACZA 10 przycisków DAK - szybkiego wybierania Przełącznik trybu OPEN / PRIVATE 10 przycisków DAK - szybkiego wybierania Przełącznik trybu OPEN / PRIVATE Nr katalogowy: Ramka do montażu ściennego Nr katalogowy: Ramka do montażu ściennego INTERKOM DUAL DISPLAY Duży, czytelny wyświetlacz z podświetleniem 4 dynamiczne przyciski nawigacyjne Do 90 przycisków DAK na 9 dynamicznych stronach Wyświetlacz opisów przycisków DAK Przełącznik trybu OPEN / PRIVATE Nr katalogowy: Mikrofon na gęsiej szyjce Strona 12

13 INTERKOMY ŚCIENNE INTERKOM FLUSH MASTER IP INTERKOM TURBINE TCIS-6 10W IP66 IK08 Duży, czytelny wyświetlacz z podświetleniem 4 przyciski DAK - szybkiego wybierania z 2 diodami sygnalizacyjnymi LED (czerwona i zielona) Podświetlenie wszystkich przycisków Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny 1 przekaźnik NO Nr katalogowy: Moduł słuchawki Moduł przycisków IP DAK Mikrofon na gęsiej szyjce Obudowa podtynkowa Obudowa biurkowa Licencja CRM V Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Zaprojektowana zgodnie z normami dotyczącymi osób niedosłyszących Panel frontowy wykonany z pleksi z przyciskami do przewijania kontaktów Wyświetlacz PMOLED 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine SUBSTACJA IP IP44 SUBSTACJA IP Z PRZYCISKIEM GRZYBKOWYM IP65 IP55 Odporna na akty wandalizmu i warunki atmosferyczne Panel frontowy wykonany ze stali nierdzewnej (A304) Aktywna Redukcja Hałasu Model z 1 lub 2 przyciskami Zintegrowany 2 portowy switch zarządzalny 1 przekaźnik NO Odporna na akty wandalizmu i warunki atmosferyczne Panel frontowy wykonany ze stali nierdzewnej (A304) Aktywna Redukcja Hałasu 1 czerwony przycisk grzybkowy Zintegrowany 2 portowy switch zarządzalny 1 przekaźnik NO Nr katalogowy: Substacja IP, 1 przycisk Substacja IP, 2 przyciski Obudowa podtynkowa (zapewnia IP-55) Obudowa natynkowa (zapewnia IP-44) Nr katalogowy: Obudowa podtynkowa Strona 13

14 INTERKOMY ŚCIENNE INTERKOM TURBINE TCIS-2 INTERKOM TURBINE TCIS-3 10W IP66 10W IP66 IK10 IK08 Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK10 Zaprojektowana zgodnie z normami dotyczącymi osób niedosłyszących Panel frontowy wykonany ze stali nierdzewnej 1 czerwony przycisk z sygnalizacją LED 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Zaprojektowana zgodnie z normami dotyczącymi osób niedosłyszących Panel frontowy wykonany z pleksi 1 przycisk z sygnalizacją LED 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine INTERKOM TURBINE TCIS-4 INTERKOM TURBINE TCIS-5 10W IP66 10W IP66 IK08 IK08 Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Zaprojektowana zgodnie z normami dotyczącymi osób niedosłyszących Panel frontowy wykonany z pleksi 1 przycisk z sygnalizacją LED Unikalne rozwiązanie etykiety z wyświetlaczem PMOLED 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Zaprojektowana zgodnie z normami dotyczącymi osób niedosłyszących Panel frontowy wykonany z pleksi 2 przyciski z sygnalizacją LED Unikalne rozwiązanie etykiety z wyświetlaczem PMOLED 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Strona 14

15 INTERKOMY ŚCIENNE INTERKOM ŚCIENNY INTERKOM ŚCIENNY BEZ WYŚWIETLACZA Duży, czytelny wyświetlacz z podświetleniem 8 przycisków DAK - szybkiego wybierania Przełącznik trybu OPEN / PRIVATE Potencjometr regulacji głośności Nr katalogowy: Obudowa do montażu podtynkowego Obudowa do montażu natynkowego Przełącznik trybu OPEN / PRIVATE Potencjometr regulacji głośności Nr katalogowy: Obudowa do montażu podtynkowego Obudowa do montażu natynkowego SUBSTACJA IP44 IP55 Odporna na akty wandalizmu i warunki atmosferyczne Panel frontowy wykonany ze stali nierdzewnej (A304) Model z 1 lub 2 przyciskami Nr katalogowy: Substacja analogowa, 1 przycisk Substacja analogowa, 2 przyciski Obudowa podtynkowa (zapewnia IP-55) Obudowa natynkowa (zapewnia IP-44) Strona 15

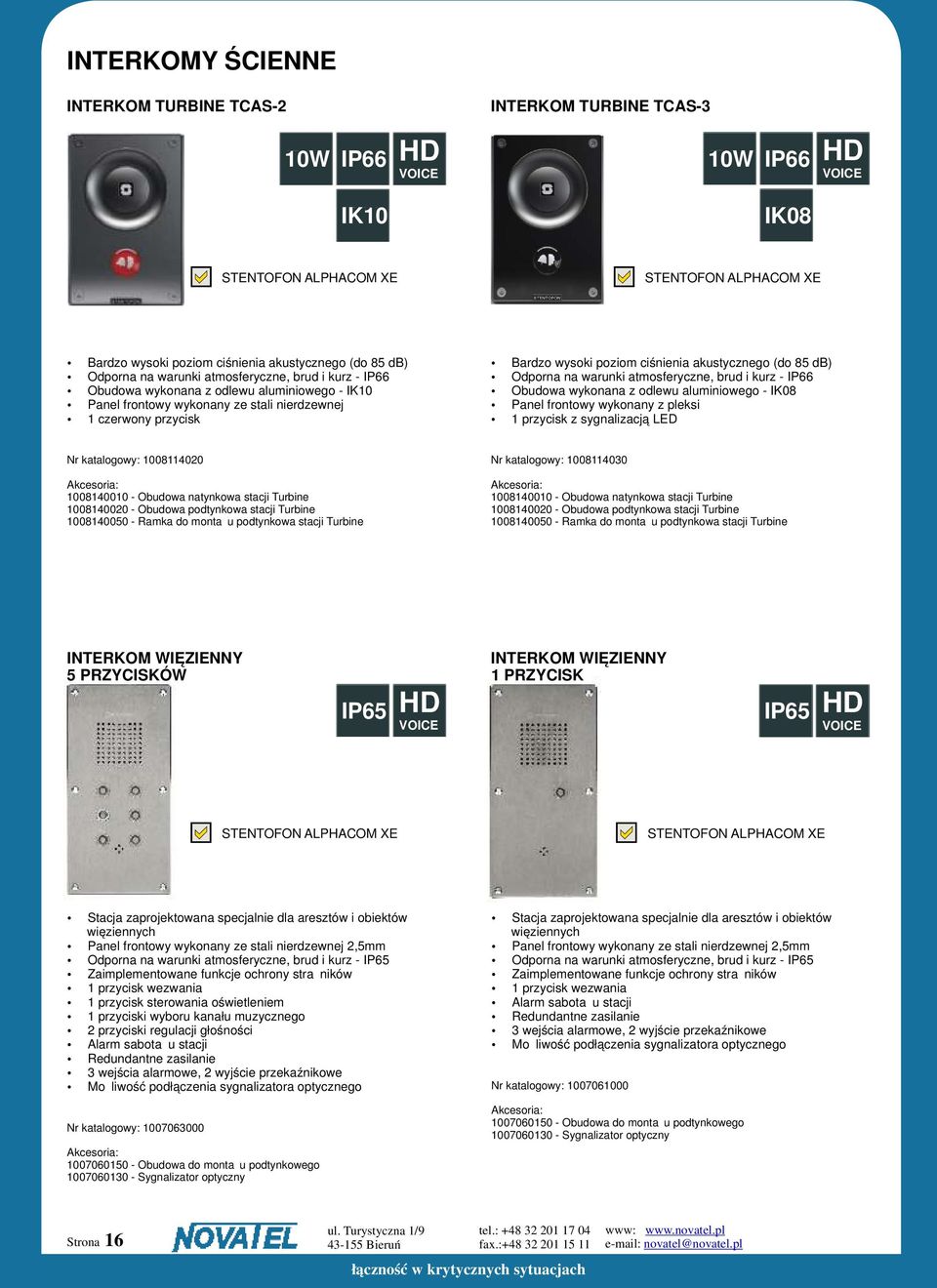

16 INTERKOMY ŚCIENNE INTERKOM TURBINE TCAS-2 INTERKOM TURBINE TCAS-3 10W IP66 10W IP66 IK10 IK08 Bardzo wysoki poziom ciśnienia akustycznego (do 85 db) Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK10 Panel frontowy wykonany ze stali nierdzewnej 1 czerwony przycisk Bardzo wysoki poziom ciśnienia akustycznego (do 85 db) Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Panel frontowy wykonany z pleksi 1 przycisk z sygnalizacją LED Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine INTERKOM WIĘZIENNY 5 PRZYCISKÓW IP65 INTERKOM WIĘZIENNY 1 PRZYCISK IP65 Stacja zaprojektowana specjalnie dla aresztów i obiektów więziennych Panel frontowy wykonany ze stali nierdzewnej 2,5mm Odporna na warunki atmosferyczne, brud i kurz - IP65 Zaimplementowane funkcje ochrony strażników 1 przycisk wezwania 1 przycisk sterowania oświetleniem 1 przyciski wyboru kanału muzycznego 2 przyciski regulacji głośności Alarm sabotażu stacji Redundantne zasilanie 3 wejścia alarmowe, 2 wyjście przekaźnikowe Możliwość podłączenia sygnalizatora optycznego Nr katalogowy: Obudowa do montażu podtynkowego Sygnalizator optyczny Stacja zaprojektowana specjalnie dla aresztów i obiektów więziennych Panel frontowy wykonany ze stali nierdzewnej 2,5mm Odporna na warunki atmosferyczne, brud i kurz - IP65 Zaimplementowane funkcje ochrony strażników 1 przycisk wezwania Alarm sabotażu stacji Redundantne zasilanie 3 wejścia alarmowe, 2 wyjście przekaźnikowe Możliwość podłączenia sygnalizatora optycznego Nr katalogowy: Obudowa do montażu podtynkowego Sygnalizator optyczny Strona 16

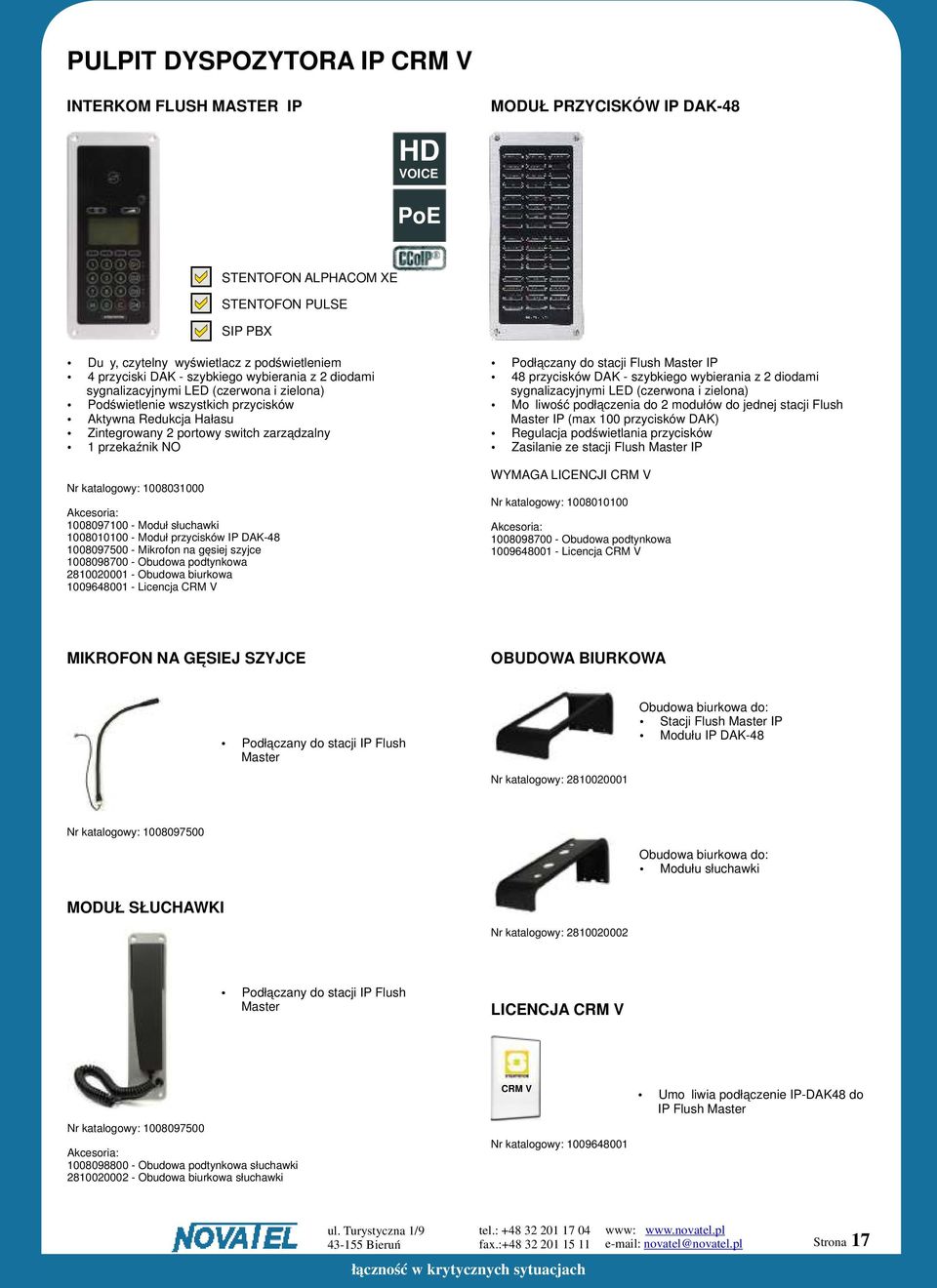

17 PULPIT DYSPOZYTORA IP CRM V INTERKOM FLUSH MASTER IP MODUŁ PRZYCISKÓW IP DAK-48 Duży, czytelny wyświetlacz z podświetleniem 4 przyciski DAK - szybkiego wybierania z 2 diodami sygnalizacyjnymi LED (czerwona i zielona) Podświetlenie wszystkich przycisków Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny 1 przekaźnik NO Nr katalogowy: Moduł słuchawki Moduł przycisków IP DAK Mikrofon na gęsiej szyjce Obudowa podtynkowa Obudowa biurkowa Licencja CRM V Podłączany do stacji Flush Master IP 48 przycisków DAK - szybkiego wybierania z 2 diodami sygnalizacyjnymi LED (czerwona i zielona) Możliwość podłączenia do 2 modułów do jednej stacji Flush Master IP (max 100 przycisków DAK) Regulacja podświetlania przycisków Zasilanie ze stacji Flush Master IP WYMAGA LICENCJI CRM V Nr katalogowy: Obudowa podtynkowa Licencja CRM V MIKROFON NA GĘSIEJ SZYJCE OBUDOWA BIURKOWA Podłączany do stacji IP Flush Master Nr katalogowy: Obudowa biurkowa do: Stacji Flush Master IP Modułu IP DAK-48 Nr katalogowy: Obudowa biurkowa do: Modułu słuchawki MODUŁ SŁUCHAWKI Nr katalogowy: Podłączany do stacji IP Flush Master LICENCJA CRM V Nr katalogowy: Obudowa podtynkowa słuchawki Obudowa biurkowa słuchawki CRM V Nr katalogowy: Umożliwia podłączenie IP-DAK48 do IP Flush Master Strona 17

18 INTERKOMY MEDYCZNE INTERKOM OR MASTER IP INTERKOM OR MASTER FUPD ISO IP65 IP54 ATEST PZH Antybakteryjna powierzchnia panelu frontowego pokrytego folią poliestrową Autotex AM Microban Zgodność z normą ISO dotyczącą pomieszczeń czystych Posiada Atest Higieniczny Państwowego Zakładu Higienicznego dotyczący instalacji urządzeń w budynkach służby zdrowia Stopień ochrony IP65 Duży, czytelny wyświetlacz z podświetleniem 4 przyciski DAK - szybkiego wybierania Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny 1 przekaźnik NO Antybakteryjna powierzchnia panelu frontowego, odporna na środki dezynfekujące Stopień ochrony IP54 Duży, czytelny wyświetlacz z podświetleniem 3 przyciski DAK - szybkiego wybierania Wymaga zasilania 12V AC/DC 200mA Nr katalogowy: Obudowa podtynkowa Obudowa natynkowa Nr katalogowy: Obudowa podtynkowa INTERKOM OR MASTER FUPT IP54 Antybakteryjna powierzchnia panelu frontowego, odporna na środki dezynfekujące Stopień ochrony IP54 3 przyciski DAK - szybkiego wybierania Nr katalogowy: Obudowa podtynkowa Obudowa natynkowa Strona 18

19 INTERKOMY PRZEMYSŁOWE INTERKOM PRZEMYSŁOWY IP 10W IP65 SUBSTACJA PRZEMYSŁOWA IP Z 3 PRZYCISKAMI + M + C 10W IP65 Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru, klawiatura numeryczna oraz przycisk funkcyjne M i C Wbudowany wzmacniacz 10 W Wymaga zasilania 24 VDC 1,2 A Wymaga zewnętrznego głośnika nisko-omowego Aktywna redukcja hałasu tła 1 przekaźnik Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru, 3 przyciski wezwania oraz funkcyjne M i C Wbudowany wzmacniacz 10W klasy D Wymaga zewnętrznego głośnika nisko-omowego Aktywna redukcja hałasu tła 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: AIP Głośnik Tubowy HP-15, 15 W, 8 Ω Nr katalogowy: Głośnik Tubowy HP-15, 15 W, 8 Ω INTERKOM TURBINE TCIS-1 10W IP66 IK08 Bardzo wysoki poziom ciśnienia akustycznego (do 105 db) Aktywna redukcja hałasu tła Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Panel frontowy wykonany z pleksi z jednym przyciskiem wezwania oraz M i C 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: Obudowa natynkowa stacji Turbine Obudowa podtynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Strona 19

20 INTERKOMY PRZEMYSŁOWE TELEFON PRZEMYSŁOWY IP IP67 TELEFON PRZEMYSŁOWY IP Z DRZWICZKAMI IP67 Obudowa wykonana z 5 mm aluminium Odporna na warunki atmosferyczne, brud i kurz - IP67 Pełna klawiatura numeryczna Aktywna redukcja hałasu tła 1 przekaźnik Wejścia alarmowe Możliwość podłączenia zewnętrznego głośnika Możliwość podłączenia zewnętrznego sygnalizatora Nr katalogowy: Głośnik Tubowy HP-15, 15 W, 8 Ω Obudowa wykonana z 5 mm aluminium Drzwiczki z mechanizmem zamykania Odporna na warunki atmosferyczne, brud i kurz - IP67 Pełna klawiatura numeryczna Aktywna redukcja hałasu tła 1 przekaźnik Wejścia alarmowe Możliwość podłączenia zewnętrznego głośnika Możliwość podłączenia zewnętrznego sygnalizatora Nr katalogowy: Głośnik Tubowy HP-15, 15 W, 8 Ω TELEFON PRZEMYSŁOWY IP HOTLINE IP67 TELEFON PRZEMYSŁOWY IP HOTLINE Z DRZWICZKAMI IP67 Obudowa wykonana z 5 mm aluminium Odporna na warunki atmosferyczne, brud i kurz - IP67 Funkcja HOTLINE Aktywna redukcja hałasu tła 1 przekaźnik Wejścia alarmowe Możliwość podłączenia zewnętrznego głośnika Możliwość podłączenia zewnętrznego sygnalizatora Nr katalogowy: Głośnik Tubowy HP-15, 15 W, 8 Ω Obudowa wykonana z 5 mm aluminium Drzwiczki z mechanizmem zamykania Odporna na warunki atmosferyczne, brud i kurz - IP67 Funkcja HOTLINE Aktywna redukcja hałasu tła 1 przekaźnik Wejścia alarmowe Możliwość podłączenia zewnętrznego głośnika Możliwość podłączenia zewnętrznego sygnalizatora Nr katalogowy: Głośnik Tubowy HP-15, 15 W, 8 Ω Strona 20

21 INTERKOMY PRZEMYSŁOWE INTERKOM DO PRZEMYSŁU LEKKIEGO INTERKOM DO PRZEMYSŁU CIĘŻKIEGO 10W IP54 10W IP65 Obudowa wykonana z tworzywa sztucznego Odporna na warunki atmosferyczne, brud i kurz - IP54 Klawiatura numeryczna Wbudowany wzmacniacz 10 W Wbudowany głośnik Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω Obudowa wykonana z aluminium Odporna na warunki atmosferyczne, brud i kurz - IP65 Klawiatura numeryczna 4 przyciski DAK Wbudowany wzmacniacz 10 W Wymaga zewnętrznego głośnika nisko-omowego Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω INTERKOM PRZEMYSŁOWY Z MIKROFONEM REDUKUJĄCYM HAŁAS 10W IP65 INTERKOM DO PRZEMYSŁU CIĘŻKIEGO Z MIKROFONEM REDUKUJĄCYM HAŁAS 10W IP65 Obudowa wykonana z tworzywa sztucznego Odporna na warunki atmosferyczne, brud i kurz - IP65 Mikrofon redukujący hałas tła Klawiatura numeryczna Wbudowany wzmacniacz 10 W Wymaga zewnętrznego głośnika nisko-omowego Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru, klawiatura numeryczna oraz przycisk funkcyjne M i C Wbudowany wzmacniacz 10 W Wymaga zasilania 24 V AC 2 A Wymaga zewnętrznego głośnika nisko-omowego Mikrofon redukujący hałas tła Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω Strona 21

22 INTERKOMY PRZEMYSŁOWE SUBSTACJA PRZEMYSŁOWA Z 1 PRZYCISKIEM + M + C 10W IP65 SUBSTACJA PRZEMYSŁOWA Z 1 PRZYCISKIEM 10W IP65 Obudowa wykonana z aluminium Odporna na warunki atmosferyczne, brud i kurz - IP65 Mikrofon redukujący hałas tła 1 przycisk wezwania + M + C Wbudowany głośnik Wbudowany wzmacniacz 10 W Obudowa wykonana z aluminium Odporna na warunki atmosferyczne, brud i kurz - IP65 Mikrofon redukujący hałas tła 1 przycisk wezwania Wbudowany głośnik Wbudowany wzmacniacz 10 W Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω INTERKOM TCAS-1 10W IP66 SUBSTACJA PRZEMYSŁOWA Z 3 PRZYCISKAMI + M + C 10W IP65 IK08 Bardzo wysoki poziom ciśnienia akustycznego (do 85 db) Odporna na warunki atmosferyczne, brud i kurz - IP66 Obudowa wykonana z odlewu aluminiowego - IK08 Panel frontowy wykonany z pleksi z jednym przyciskiem wezwania oraz M i C Nr katalogowy: Obudowa natynkowa stacji Turbine Ramka do montażu podtynkowa stacji Turbine Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru, klawiatura numeryczna oraz przycisk funkcyjne M i C Wbudowany wzmacniacz 10 W Wymaga zasilania 24 V AC 2 A Wymaga zewnętrznego głośnika nisko-omowego Mikrofon redukujący hałas tła Nr katalogowy: Moduł słuchawki Głośnik Tubowy HP-15, 15 W, 8 Ω Głośnik Tubowy VML-1520, 15 W, 20 Ω Strona 22

23 AKCESORIA DO INTERKOMÓW PRZEMYSŁOWYCH MODUŁ SŁUCHAWKI PRZEMYSŁOWEJ VMP-211 MODUŁ SŁUCHAWKI PRZEMYSŁOWEJ VMP-250 IP54 IP65 Nr katalogowy: Przystosowany do stacji interkomowych 7080, 7082, 7083, 7085 Stopień ochrony IP54 Wbudowany głośnik w interkomie zostanie rozłączony po podniesieniu słuchawki Posiada przycisk PTT Nr katalogowy: Przystosowany do stacji interkomowych 7080, 7082, 7083, 7085 Stopień ochrony IP65 Wbudowany głośnik w interkomie zostanie rozłączony po podniesieniu słuchawki Posiada przycisk PTT ZESTAW NAGŁOWNY VMP-36-PEL ZESTAW NAGŁOWNY VMP-36-PELP IP54 IP54 Nr katalogowy: Przystosowany do stacji interkomowych 7080, 7082, 7083, 7085 Stopień ochrony IP54 Posiada przycisk On/Off Posiada przycisk PTT Przewód 10 m Nr katalogowy: Przystosowany do stacji interkomowych 7080, 7082, 7083, 7085 Stopień ochrony IP54 Posiada przycisk On/Off Posiada przycisk PTT Przewód 10 m. Podłączany do gniazda CD-7-VMP CD-7-VMP GŁOŚNIK TUBOWY HP W, 8 Ω IP67 GŁOŚNIK TUBOWY VML W, 20 Ω 8Ω 15W IP67 20Ω 15W Głośnik tubowy 15 W, 8 Ω Stopień ochrony IP67 Głośnik tubowy 15 W, 20 Ω Stopień ochrony IP67 Nr katalogowy: Nr katalogowy: Strona 23

24 INTERKOMY PRZEMYSŁOWE PRZECIWWYBUCHOWE INTERKOM PRZECIWWYBUCHOWY IP65 SUBSTACJA PRZECIWWYBUCHOWA Z 3 PRZYCISKAMI + M + C IP65 Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru, klawiatura numeryczna oraz przycisk funkcyjne M i C Certyfikat ATEX do strefy: II 3G Ex na II T4 Wymaga zewnętrznego głośnika nisko-omowego Mikrofon redukujący hałas tła Obudowa wykonana z poliestru wzmocnionego włóknem szklanym w kolorze pomarańczowym Odporna na warunki atmosferyczne, brud i kurz - IP65 Bardzo duże przyciski z osłoną z poliestru 3 przyciski wezwania oraz przyciski funkcyjne M i C Certyfikat ATEX do strefy: II 3G Ex na II T4 Wymaga zewnętrznego głośnika nisko-omowego Mikrofon redukujący hałas tła Nr katalogowy: Głośnik Tubowy Ex, 15 W, 20 Ω Nr katalogowy: Głośnik Tubowy Ex, 15 W, 20 Ω GŁOŚNIK TUBOWY Ex 15 W IP67 20Ω 15W Głośnik tubowy 15 W, 20 Ω Obudowa z aluminium LM-6 Kolor RAL7031 Stopień ochrony IP67 SPL 105 db Certyfikat ATEX Eex de IIB+H2 T5 Nr katalogowy: Strona 24

25 PUNKTY WZYWANIA POMOCY I INFORMACJI PUBLICZNEJ KOLUMNA WZYWANIA POMOCY PUNKT WZYWANIA POMOCY A3 Odporna na akty wandalizmu i warunki atmosferyczne Konstrukcja wykonany ze stali nierdzewnej Aktywna Redukcja Hałasu 2 wielko-powierzchniowe przyciski z wypukłymi napisami i podświetleniem LED Opisy w 2 językach na panelu frontowym Napisy SOS i INFO podświetlane LED Wbudowany wzmacniacz pętli indukcyjnej Zintegrowany 2 portowy switch zarządzalny Odporna na akty wandalizmu i warunki atmosferyczne Panel frontowy wykonany ze stali nierdzewnej Aktywna Redukcja Hałasu Zintegrowany 2 portowy switch zarządzalny Opcjonalna pętla indukcyjna dla osób z wadami słuchu Nr katalogowy: INFO_SOS_A3_IP SOS_A3_IP Podstawa_SOS_A3 Kompaktowa stacja INFO SOS, 2 przyciski Kompaktowa stacja SOS, 1 przycisk Podstawa pod stacje A3 Nr katalogowy: KWP_INFO_SOS_IP PODSTAWA POD STACJE A3 Nr katalogowy: Podstawa_SOS_A3 Strona 25

26 MODUŁY STACJI INTERKOMOWYCH MODUŁ SUBSTACJI IP MODUŁ STACJI TURBINE IP TKIS-2 10W 3 styki wejściowe 1 przekaźnik 1 wejście mikrofonowe 1 wyjście głośnikowe Wbudowany wzmacniacz 1,5 W 1 wyjście liniowe 0dB 600 Ω 2 portowy switch Ethernetowy Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach Aktywna redukcja hałasu tła Zasilanie lub lokalne Nr katalogowy: Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach 6 programowalnych wejść / wyjść 1 przekaźnik NO/NC 1 wejście mikrofonowe 1 wyjście głośnikowe Wbudowany wzmacniacz 10 W 1 wyjście liniowe 0dB 600 Ω Aktywna redukcja hałasu tła Zasilanie lub lokalne Nr katalogowy: Strona 26

27 INTERKOM WINDOWY ZGODNY Z NORMĄ EN-81 INTERKOM WINDOWY MODUŁ INTERKOMU WINDOWEGO Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach 1 żółty przycisk z piktogramem dzwonka (wymóg normy EN81) Sygnalizacja stanu połączenia z pomocą podświetlanych piktogramów (dzwonienie, rozmowa) Automatyczne testowanie urządzenia włącznie z automatycznym naciśnięciem przycisku Panel frontowy wykonany ze stali nierdzewnej V2A Stopień ochron IP54 1 przekaźnik Wbudowany wzmacniacz 1,5 W 1 wyjście liniowe 0dB 600 Ω 2 portowy switch Ethernetowy Aktywna redukcja hałasu tła Zasilanie lub lokalne Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach 1 żółty przycisk z piktogramem dzwonka (wymóg normy EN81) Sygnalizacja stanu połączenia z pomocą podświetlanych piktogramów (dzwonienie, rozmowa) Automatyczne testowanie urządzenia włącznie z automatycznym naciśnięciem przycisku 1 przekaźnik Wbudowany wzmacniacz 1,5 W 1 wyjście liniowe 0dB 600 Ω 2 portowy switch Ethernetowy Aktywna redukcja hałasu tła Zasilanie lub lokalne Nr katalogowy: AIP33211 Nr katalogowy: MODUŁ SUBSTACJI IP MODUŁ STACJI TURBINE IP TKIS-2 10W Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach 3 styki wejściowe 1 przekaźnik 1 wejście mikrofonowe 1 wyjście głośnikowe Wbudowany wzmacniacz 1,5 W 1 wyjście liniowe 0dB 600 Ω 2 portowy switch Ethernetowy Aktywna redukcja hałasu tła Zasilanie lub lokalne Nr katalogowy: Spełnia normy EN i EN dotyczące instalacji systemów interkomowych w windach 6 programowalnych wejść / wyjść 1 przekaźnik NO/NC 1 wejście mikrofonowe 1 wyjście głośnikowe Wbudowany wzmacniacz 10 W 1 wyjście liniowe 0dB 600 Ω Aktywna redukcja hałasu tła Zasilanie lub lokalne Nr katalogowy: Strona 27

28 ALPHACOM - FUNKCJE ZAAWANSOWANE SYSTEM REJESTRACJI ROZMÓW SERWER REDUNDANTNY Połączenia grupowe Połączenia indywidualne Analogowe SIP IP Konferencje Duplex Konferencje Simplex Rejestracja przez AlphaNet Pozwala nagrywać wszystkich podłączonych abonentów Nagrywanie połączeń indywidualnych, grupowych, konferencyjnych Nagrania z podpisem cyfrowym RSA pozwalającym na wykrycie manipulacji nagraniem Nagrywanie z wykorzystaniem kodeka szerokopasmowego Klient odtwarzania nagrań Wyszukiwanie / sortowanie przez metadane (czas, abonent, itp) Dostępne wersje Lite, Standard, Enterprice Nr katalogowy: Licencja nagrywania 2 abonentów Licencja nagrywania 6 abonentów Licencja nagrywania 12 abonentów Licencja nagrywania 36 abonentów Licencja nagrywania 72 abonentów Licencja nagrywania 552 abonentów Zapewnia działanie systemu w przypadku - Wystąpienia awarii serwera interkomowego - Awarii zewnętrznych (brak zasilania, pożar, zalanie) - Planowanego wyłączenia systemu do celów serwisowych Zapewnia redundancję na poziomie 1:1 Automatyczne przywrócenie systemu po ustąpieniu awarii Obsługuje funkcjonalność protokołu CCoIP Nr katalogowy: Licencja redundancji dla 36 abonentów Licencja redundancji dla 138 abonentów Licencja redundancji dla 276 abonentów Licencja redundancji dla 552 abonentów Uwaga: Wymaga fizycznego serwera AlphaCom XE STENTOFON Recording Software Lite STENTOFON Recording Software Standard STENTOFON Recording Software Enterprice STENTOFON Recording Playback Client KOMUNIKATY AUDIO ANALITYKA AUDIO Obsługa wielu aplikacji m.in. DISA, czy nadawanie komunikatów nagłośnieniowych i alarmowych, komunikaty na żywo z opóźnieniem Bezpieczna i niezawodna pamięć FLASH przechowująca komunikaty Łatwe wgrywanie komunikatów z PC Łatwe uruchomienie komunikatu za pomocą aplikacji zewnętrznych poprzez OPC, STENTOFON SDK, STENTOFON data Protocol Nr katalogowy: Licencja Komunikatów Głosowych - BASIC Licencja Komunikatów Głosowych - Enhanced Licencja Komunikatów Głosowych - PA Recall Uzupełnienie systemów bezpieczeństwa poprzez zaawansowaną analitykę dźwięku na obiekcie Rozpoznaje dźwięki: - rozbijanego szkła - alarmu samochodowego - agresja głosu - strzały z broni palnej Nr katalogowy: xx - 5 Licencja analityki dźwięku, detekcja dźwięku rozbijanej szyby Licencja analityki dźwięku, detekcja dźwięku alarmu samochodowego Licencja analityki dźwięku, detekcja agresji mowy Licencja analityki dźwięku, strzału z broni palnej Strona 28

29 INTERKOM KASOWY BI-WAY Interkom kasowy Bi-Way został zaprojektowany do komunikacji między osobami znajdującymi się po przeciwnych stronach szklanej bariery zabezpieczającej. Wyróżnia się: bardzo dobrymi parametrami akustycznymi m.in. wysoką czułością mikrofonów i głośnością głośników wysoką elastycznością (pozwala na podłączenie mikrofonu na gęsiej szyjce, przewodowego zestawu nagłownego, słuchawki przewodowej lub zestawu bezprzewodowego DECT) dostosowaniem do potrzeb osób niepełnosprawnych (istnieje możliwość zakupu zestawu ze wzmacniaczem pętli indukcyjnej dla osób niedosłyszących) Zapewnia komfortową rozmowę pomiędzy osobami w sytuacji, gdy pomiędzy nimi znajduje się bariera zabezpieczająca np. szklana szyba Umożliwia pracę w trybie duplex lub simplex Zestaw składa się z konsoli operatora, mikrofonu klienta, zestawu 2 głośników, zasilacz Nr katalogowy: Mikrofon na gęsiej szyjce Wzmacniacz pętli indukcyjnej BW_DECT - Zestaw bezprzewodowy DECT BW_REC_01 - Rejestrator rozmów, 1 kanał MIKROFON NA GĘSIEJ SZYJCE ZESTAW BEZPRZEWODOWY Nr katalogowy: Mikrofon redukujący hałas Nr katalogowy: BW_DECT Bezprzewodowy zestaw mikrofonu i słuchawki Zapewnia swobodę poruszania się po pomieszczeniach kasy Zapewnia dyskretna rozmowę z klientem Standard DECT WZMACNIACZ PĘTLI INDUKCYJNEJ REJESTRATOR ROZMÓW Nr katalogowy: Przesyła sygnał audio bezpośrednio do aparatu słuchowego Dostosowuje kasę do potrzeb osób niepełnosprawnych Nr katalogowy: BW_REC_01 Nagrywa prowadzone rozmowy Nagrywanie jednego lub wielu interkomów kasowych Bi-Way Strona 29

30 SYSTEM NAGŁOŚNIENIA Celem wszystkich systemów nagłośnieniowych jest powiadomienie dużej liczby osób w możliwie najkrótszym czasie. Pomimo tych samych celów, systemy różnią się od siebie w sposobie ich realizacji. Niezależnie od tego, czy system zostanie uruchomiony na terenie małego zakładu, czy dużego kompleksu przemysłowego system nagłośnienia pozwoli by w razie zaistnienia krytycznej sytuacji skutecznie i szybko powiadomić i ewakuować personel z wybranego obszaru. Znacząco zwiększa on bezpieczeństwo wszystkich osób znajdujących się na zagrożonym obszarze. System nagłośnienia: zapewnia natychmiastowe przekazanie informacji o wystąpieniu zagrożeniu na danym terenie ostrzega i informuje o zagrożeniu jednocześnie na wielu obszarach zapewnia blokowanie i odblokowanie wybranych drzwi, zapewniając drogi ewakuacyjne zapewnia komunikację, w przypadku niedziałającego systemu telefonicznego może być ściśle zintegrowany z systemem interkomowym ROZSZERZENIA SYSTEMU NAGŁOŚNIENIA Z WYKORZYSTANIEM SIECI IP Wzmacniacze mocy systemu nagłośnieniowego mogą być podłączone do AlphaCom XE poprzez sieć IP lub interfejsy analogowe. System posiada wiele funkcji i może zostać dowolnie skonfigurowany, tak by zapewnić indywidualne potrzeby użytkownika. Strefy nagłośnieniowe mogą zostać wybrane z dowolnej (upoważnionej) stacji interkomowej. Możliwe jest również tworzenie "mikro stref" nagłośnieniowych, w której komunikat nadawany jest na jeden lub kilka wybranych głośników. Głośniki i wzmacniacze mogą należeć do jednej lub wielu stref nagłośnieniowych. SYSTEM PA/GA System STENTOFON AlphaCom XE znakomicie spisuje sie jako system PA/GA (eng. Public Address & General Alarm). Pojedynczy serwer może obsługiwać do 552 stacji interkomowych i stref nagłośnieniowych. Zapewnia on monitorowanie linii i uszkodzenia stacji interkomowych, a także podłączonych wzmacniaczy i linii głośnikowych. W ciągu kilku sekund informacja o ewentualnym uszkodzeniu jest wyświetlana na wybranych stacjach interkomowych. Dzięki bardzo bogatej funkcjonalności integracyjnej i sieciowania systemów mamy możliwość połączenia indywidualnych systemów PA/GA występujących na każdej instalacji i stworzenia jednego zintegrowanego systemu PA/GA dla całego kompleksu przemysłowego. Strona 30

31 WZMACNIACZE MOCY WZMACNIACZ MOCY VPA-120 W WZMACNIACZ MOCY VPA-240 W 100V 8Ω 100V 8Ω 120W 240W Wzmacniacz mocy 120 W do montażu w szafie RACK 19 Wyjście 100 V i 8 Ω Dwa wejścia audio z priorytetami Wentylator wzmacniacza sterowany czujnikiem temperatury Zasilanie napięciem 230 / 115 VAC Zasilanie rezerwowe 24 VDC Wyjście zasilania 24 VDC / 800 ma Monitorowanie linii głośnikowej za pomocą sygnału pilota Przełącznik ON/OFF dla sygnału gongu Podłączany do AlphaCom XE przez FBSAR lub IP-ARIO Wzmacniacz mocy 240 W do montażu w szafie RACK 19 Wyjście 100 V i 8 Ω Dwa wejścia audio z priorytetami Wentylator wzmacniacza sterowany czujnikiem temperatury Zasilanie napięciem 230 / 115 VAC Zasilanie rezerwowe 24 VDC Wyjście zasilania 24 VDC / 800 ma Monitorowanie linii głośnikowej za pomocą sygnału pilota Przełącznik ON/OFF dla sygnału gongu Podłączany do AlphaCom XE przez FBSAR lub IP-ARIO Nr katalogowy: Akcesoria Interfejs IP-ARIO Interfejs FBSAR Nr katalogowy: Akcesoria Interfejs IP-ARIO Interfejs FBSAR WZMACNIACZ MOCY VPA-400 W INTERFEJS AUDIO IP-ARIO 100V 8Ω 400W Wzmacniacz mocy 400 W do montażu w szafie RACK 19 Wyjście 100 V i 8 Ω Dwa wejścia audio z priorytetami Wentylator wzmacniacza sterowany czujnikiem temperatury Zasilanie napięciem 230 / 115 VAC Zasilanie rezerwowe 24 VDC Wyjście zasilania 24 VDC / 800 ma Monitorowanie linii głośnikowej za pomocą sygnału pilota Przełącznik ON/OFF dla sygnału gongu Podłączany do AlphaCom XE przez FBSAR lub IP-ARIO Nr katalogowy: Interfejs systemu nagłośnienia do STENTOFON AlphaCom XE Interfejs systemu radiotelefonicznego do STENTOFON AlphaCom XE Port RS Wejść 8 Wyjść 2 portowy switch zarządzalny 2 gniazda XLR Nr katalogowy: Wymaga licencji IP-ARIO ( ) Akcesoria Interfejs IP-ARIO Interfejs FBSAR Strona 31

32 GŁOŚNIKI IP I 100V GŁOŚNIK TUBOWY IP 10 W ELSII-10H GŁOŚNIK SUFITOWY IP 10 W ELSIR-10C 10W IP67 10W 110dB 100dB VINGTOR EXIGO Idealny do tworzenia mikro-stref nagłośnieniowych Każdy głośnik jest indywidualnie adresowany Idealny do instalacji nagłośnienia w miejscach oddalonych np. przejazdy kolejowe, skrzyżowania, tunele, przystanki Wbudowany 10W wzmacniacz mocy klasy D Max ciśnienie akustyczne 110 db SPL Odporny na warunki atmosferyczne stopień ochrony IP-67 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść VINGTOR EXIGO Idealny do tworzenia mikro-stref nagłośnieniowych Każdy głośnik jest indywidualnie adresowany Idealny do instalacji nagłośnienia w miejscach oddalonych np. przejazdy kolejowe, skrzyżowania, tunele, przystanki Wbudowany 10W wzmacniacz mocy klasy D Max ciśnienie akustyczne 100 db SPL Stalowa obudowa ognioodporna 1 przekaźnik NO/NC 6 programowalnych wejść/wyjść Nr katalogowy: Nr katalogowy: GŁOŚNIK SUFITOWY CL-200T DWUKIERUNKOWY GŁOŚNIK ŚCIENNY CAR-4TF 100V 6W 100V 4W Nr katalogowy: Głośnik sufitowy 6 W Stalowa obudowa ognioodporna Technika 100 V Nr katalogowy: Głośnik dwukierunkowy 4 W Technika 100 V Do użytku wewnętrznego Idealny na korytarze GŁOŚNIK ŚCIENNY 6 W DWUKIERUNKOWY GŁOŚNIK ŚCIENNY 6 W 100V 6W 100V 6W Nr katalogowy: Głośnik ścienny 6 W Technika 100 V Do użytku wewnętrznego Nr katalogowy: Głośnik dwukierunkowy 6 W Technika 100 V Do użytku wewnętrznego Idealny na korytarze Strona 32
