PRZYKŁADOWY SCHEMAT - SYSTEM ANALOGOWY

Transkrypt

1

2

3 PRZYKŁADOWY SCHEMAT - SYSTEM ANALOGOWY 4P 4P 4P 4P 4P ZASILACZ DC 12V RYGIEL KAMERA 1 ALARM 1 4P ALARM 1 KAMERA 2 STEROWANIE BRAMĄ ZASILACZ DC 12V RYGIEL 4P PRZYKŁADOWY SCHEMAT - SYSTEM SIECIOWY SWITCH PoE ZASILACZ DC 12V RYGIEL KAMERA IP 1 MONITOR STACJA BRAMOWA 1 KAMERA IP 6 ZASILACZ DC 12V RYGIEL STACJA BRAMOWA 4 STEROWANIE BRAMĄ WEJŚCIE ALARMOWE 1 WEJŚCIE ALARMOWE 8

4

5 WIDEODOMOFONY SYSTEMY ANALOGOWE - MONITORY DVS-WM706E/A Monitor głośnomówiący do systemu analogowego Ekran kolorowy 7" panoramiczny TFT LCD (1024x600) Obsługa 2 stacji bramowych i 2 kamer CCTV (CVBS lub AHD20) Możliwość rozbudowy o 5 dodatkowych monitorów lub unifonów DVS Regulacja parametrów obrazu (głośność, jasność i kolor) Funkcja interkom: połączenie z innym monitorem Detekcja ruchu: różne poziomy czułości Regulacja głośności dzwonka: 3 tryby w zależności od pory dnia Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Dodatkowe funkcje: ramka do zdjęć, odtwarzacz muzyki (MP3) i wideo (MP4), muzyka w tle, zegar i wiadomości głosowe Menu ekranowe w języku polski (różne języki do wyboru) Slot na karty pamięci micro SD: do 32GB Obudowa: natynkowa, aluminium drapane / tworzywo sztuczne Zasilanie: DC 14,5V (zasilacz na listwę DIN w komplecie) Maksymalne zużycie energii: 400mA Wymiary: 238x144x19mm (bez uchwytu) Temperatura pracy: 0st ~ + 50st DVS-WM714E/A Monitor głośnomówiący do systemu analogowego Ekran kolorowy 7" dotykowy TFT LCD (1024x600) Obsługa 2 stacji bramowych i 2 kamer CCTV (CVBS lub AHD20) Możliwość rozbudowy o 5 dodatkowych monitorów lub unifonów DVS Regulacja parametrów obrazu (głośność, jasność i kolor) Funkcja interkom: połączenie z innym monitorem Detekcja ruchu: różne poziomy czułości Regulacja głośności dzwonka: 3 tryby w zależności od pory dnia Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Dodatkowe funkcje: ramka do zdjęć, odtwarzacz muzyki (MP3) i wideo (MP4), muzyka w tle, zegar i wiadomości głosowe Menu ekranowe w języku polskim (różne języki do wyboru) Slot na karty pamięci micro SD: do 32GB Obudowa: natynkowa, tworzywo sztuczne Zasilanie: DC 14,5V (zasilacz na listwę DIN w komplecie) Maksymalne zużycie energii: 400mA Wymiary: 226x151x23mm (bez uchwytu) Temperatura pracy: 0st ~ + 50st wwwalkam-securitypl 5

6 WIDEODOMOFONY SYSTEMY ANALOGOWE - MONITORY DVS-WM703E/A Monitor głośnomówiący do systemu analogowego Ekran kolorowy 7" panoramiczny TFT LCD (1024x600) Obsługa 2 stacji bramowych i 2 kamer CCTV (CVBS lub AHD20) Możliwość rozbudowy o 5 dodatkowych monitorów lub unifonów DVS Regulacja parametrów obrazu (głośność, jasność i kolor) Funkcja interkom: połączenie z innym monitorem Detekcja ruchu: różne poziomy czułości Regulacja głośności dzwonka: 3 tryby w zależności od pory dnia Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Dodatkowe funkcje: ramka do zdjęć, odtwarzacz muzyki (MP3) i wideo (MP4), muzyka w tle, zegar i wiadomości głosowe Menu ekranowe w języku polskim (różne języki do wyboru) Slot na karty pamięci micro SD: do 32GB Obudowa: natynkowa, aluminium drapane / tworzywo sztuczne Zasilanie: DC 14,5V (zasilacz na listwę DIN w komplecie) Maksymalne zużycie energii: 400mA Wymiary: 245x165x23mm (bez uchwytu) Temperatura pracy: 0st~ + 50st DVS-WM103E/A Monitor głośnomówiący do systemu analogowego Ekran kolorowy 10" panoramiczny TFT LCD (1024x600) Obsługa 2 stacji bramowych i 2 kamer CCTV (CVBS lub AHD20) Możliwość rozbudowy o 5 dodatkowych monitorów lub unifonów DVS Regulacja parametrów obrazu (głośność, jasność i kolor) Funkcja interkom: połączenie z innym monitorem Detekcja ruchu: różne poziomy czułości Regulacja głośności dzwonka: 3 tryby w zależności od pory dnia Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Dodatkowe funkcje: ramka do zdjęć, odtwarzacz muzyki (MP3) i wideo (MP4), muzyka w tle, zegar i wiadomości głosowe Menu ekranowe w języku polskim (różne języki do wyboru) Slot na karty pamięci micro SD: do 32GB Obudowa: natynkowa, aluminium drapane / tworzywo sztuczne Zasilanie: DC 14,5V (zasilacz na listwę DIN w komplecie) Maksymalne zużycie energii: 500mA Wymiary: 310 x 198 x 27mm (bez uchwytu) Temperatura pracy: 0st ~ + 50st wwwalkam-securitypl 6

7

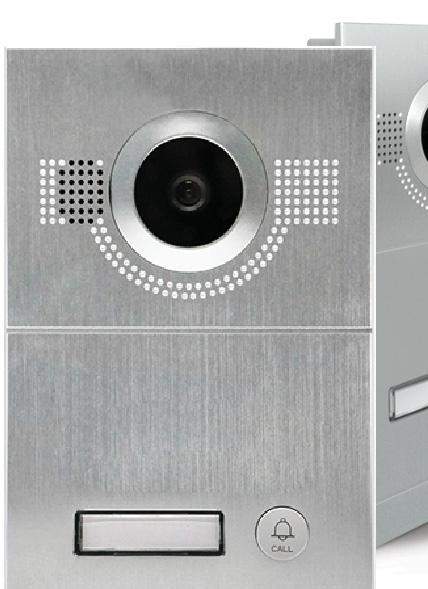

8 WIDEODOMOFONY SYSTEMY ANALOGOWE - STACJE BRAMOWE DVS-CP203C Stacja bramowa do systemu analogowego Przetwornik obrazu: 1/3 CMOS Rozdzielczość: 13Mpx Obiektyw: 19mm, kąt widzenia: 120º Tryb dzień/noc: podświetlacz IR 4 diody LED IR Mechaniczny filtr podczerwieni: ICR Zasilanie: z monitora wewnętrznego Pobór prądu: max200ma Montaż: natynkowy Obudowa: IP65, utwardzony stop aluminium, daszek, uchwyt kątowy w zestawie Wymiary: 130 x 50mm Temperatura pracy: -40st~ + 50st DVS-CP214-1/A Stacja bramowa do systemu analogowego Przetwornik obrazu: 1/3 CMOS Rozdzielczość: 13Mpx Obiektyw: kąt widzenia 170º Tryb dzień/noc: podświetlacz IR diody LED IR Mechaniczny filtr podczerwieni: ICR Wyjścia: 1xNO, 1xNC Zasilanie: z monitora wewnętrznego Pobór prądu: max 200mA Montaż: natynkowy/podtynkowy Obudowa: IP65, aluminium drapane, podświetlana tabliczka Wymiary: 210x116mm Temperatura pracy: -40st~ + 50st wwwalkam-securitypl 8

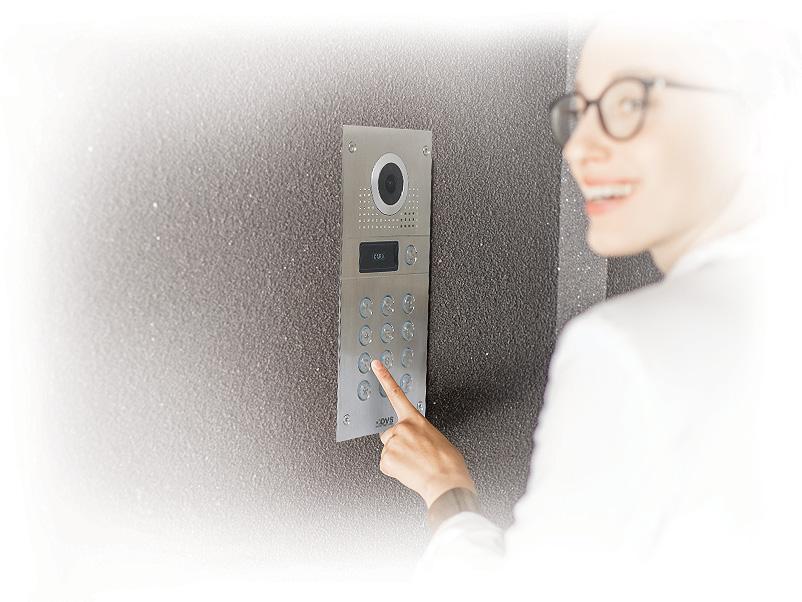

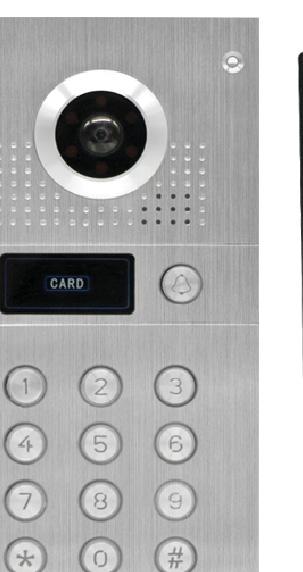

9 WIDEODOMOFONY SYSTEMY ANALOGOWE - STACJE BRAMOWE DVS-CP218EP Stacja bramowa do systemu analogowego Podświetlana klawiatura numeryczna Czytnik zbliżeniowy RFID, 2 breloki w zestawie Przetwornik obrazu: 1/3 CMOS Rozdzielczość: 13Mpx Obiektyw: kąt widzenia 170º Tryb dzień/noc: podświetlacz IR diody LED IR Mechaniczny filtr podczerwieni: ICR Sterowanie z monitora Wyjścia: 1xNO, 1xNC, przycisk otwarcia Wejście zasilające: 12V/1A (wymagane zasilanie stacji) Pobór prądu: max 200mA Montaż: natynkowy/podtynkowy Obudowa: IP65, metal, podświetlenie tabliczki i przycisków Wymiary: 250x120mm Temperatura pracy: -40st ~ + 50st wwwalkam-securitypl 9

10

11 WIDEODOMOFONY SYSTEMY SIECIOWE - MONITORY SIECIOWE Systemy: y DVS-IM709T Monitor głośnomówiący do systemu TCP/IP Villa oraz High level Ekran kolorowy 7" dotykowy TFT LCD (1024x600) Obsługa 4 stacji bramowych i 6 kamer CCTV IP Maks ilość monitorów: Villa - 10, High level - 4 Funkcja interkom: połączenie z innymi monitorami Detekcja ruchu, nagrywanie wiadomości, połączeń, wygaszacz ekranu 8 wejść alarmowych, możliwość uzbrajania /rozbrajania systemu Wyjście przekaźnikowe NO/NC, przycisk wywołania Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Aplikacja do zdalnej obsługi Menu ekranowe w języku polskim (różne języki do wyboru) Głośność dzwonka: >70dB Slot na kartę pamięci micro SD: do 32GB Obudowa: natynkowa, aluminium/tworzywo sztuczne Zasilanie: DC 12V/2A lub PoE Maksymalne zużycie energii: 400mA Wymiary: 226x151x23mm (bez uchwytu) Temperatura pracy: 0st ~ + 50st Systemy: y DVS-IM109T Monitor głośnomówiący do systemu TCP/IP Villa oraz High level Ekran kolorowy 101" dotykowy TFT LCD (1024x600) Obsługa 4 stacji bramowych i 6 kamer CCTV IP Maks ilość monitorów: Villa - 10, High level - 4 Funkcja interkom: połączenie z innymi monitorami Detekcja ruchu, nagrywanie wiadomości, połączeń, wygaszacz ekranu 8 wejść alarmowych, możliwość uzbrajania /rozbrajania systemu Wyjście przekaźnikowe NO/NC, przycisk wywołania Regulacja czasu odblokowania zamka Możliwość zapisu zdjęć / filmów na kartę pamięci Aplikacja do zdalnej obsługi Menu ekranowe w języku polskim (różne języki do wyboru) Głośność dzwonka: >70dB Slot na kartę pamięci micro SD: do 32GB Obudowa: natynkowa, aluminium/tworzywo sztuczne Zasilanie: DC 12V/2A lub PoE Maksymalne zużycie energii: 500mA Wymiary: 334x210x27mm (bez uchwytu) Temperatura pracy: 0st ~ + 50st wwwalkam-securitypl 11

12

13 WIDEODOMOFONY SYSTEMY SIECIOWE - STACJE BRAMOWE SIECIOWE System: DVS-OB214-1/I Stacja bramowa do systemu TCP/IP High level Przetwornik obrazu: 1/3 CMOS Rozdzielczość: 1Mpx Obiektyw: kąt widzenia 110º Tryb dzień/noc: podświetlacz IR diody LED IR Mechaniczny filtr podczerwieni: ICR Wyjścia: 1xNO, 1xNC, przycisk wyjścia Zasilanie: PoE Pobór prądu: max 200mA Montaż: natynkowy/podtynkowy Obudowa: IP65, aluminium drapane, podświetlana tabliczka i przycisk Wymiary: 210x116mm Temperatura pracy: -40st ~ + 50st System: 339,00 DVS-OB217/I Stacja bramowa do systemu TCP/IP Villa Przetwornik obrazu: 1/3 CMOS Rozdzielczość: 1Mpx Obiektyw: kąt widzenia 110º Tryb dzień/noc: podświetlacz IR diody LED IR Mechaniczny filtr podczerwieni: ICR Wyjścia: 1xNO, 1xNC, przycisk wyjścia Zasilanie: PoE lub DC12V Pobór prądu: max 200mA Montaż: natynkowy/podtynkowy Obudowa: IP65, aluminium drapane, podświetlany przycisk Wymiary: 150x84mm Temperatura pracy: -40at ~ + 50st wwwalkam-securitypl 13
