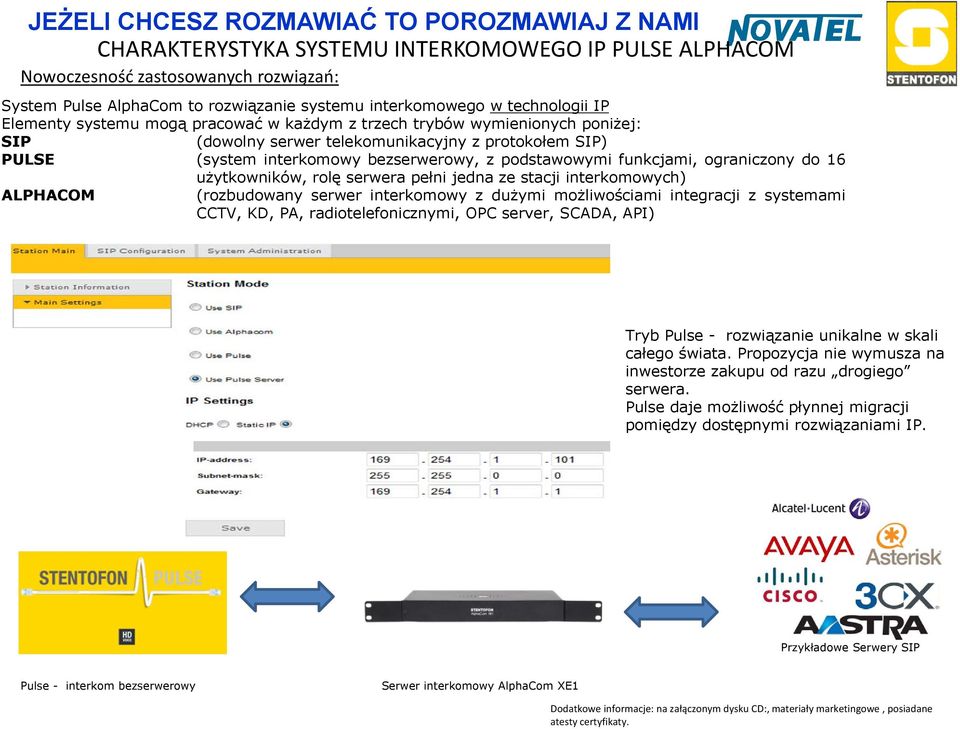

2 CHARAKTERYSTYKA SYSTEMU INTERKOMOWEGO IP PULSE ALPHACOM Nowoczesność zastosowanych rozwiązań: System Pulse AlphaCom to rozwiązanie systemu interkomowego w technologii IP Elementy systemu mogą pracować wkażdym z trzech trybów wymienionych poniżej: SIP (dowolny serwer telekomunikacyjny z protokołem SIP) PULSE (system interkomowy bezserwerowy, z podstawowymi funkcjami, ograniczony do 16 użytkowników, rolę serwera pełni jedna ze stacji interkomowych) ALPHACOM (rozbudowany serwer interkomowy z dużymi możliwościami integracji z systemami CCTV, KD, PA, radiotelefonicznymi, OPC server, SCADA, API) Tryb Pulse - rozwiązanie unikalne w skali całego świata. Propozycja nie wymusza na inwestorze zakupu od razu drogiego serwera. Pulse daje możliwość płynnej migracji pomiędzy dostępnymi rozwiązaniami IP. Przykładowe Serwery SIP Pulse - interkom bezserwerowy Serwer interkomowy AlphaCom XE1 Dodatkowe informacje: na załączonym dysku CD:, materiały marketingowe, posiadane atesty certyfikaty.

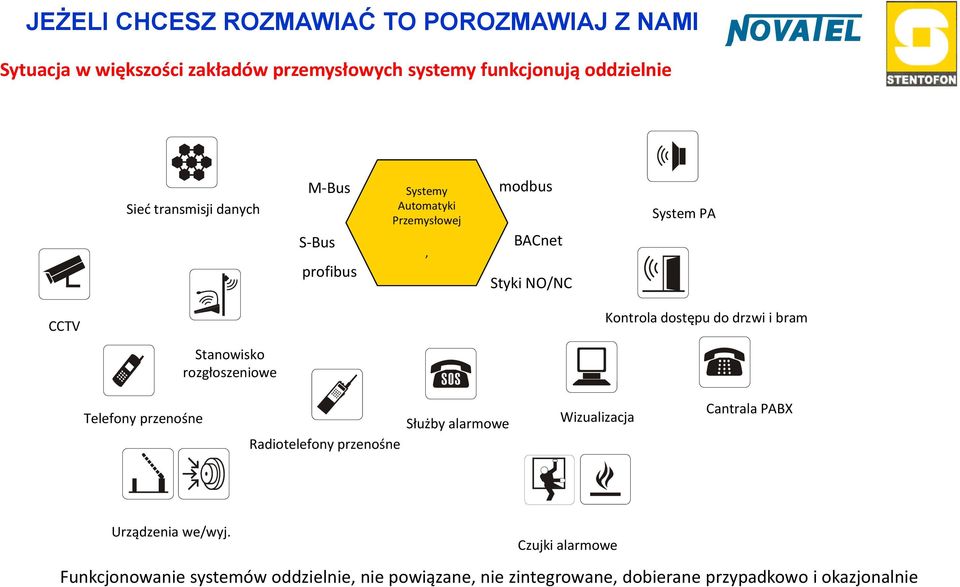

3 Sytuacja w większości zakładów przemysłowych systemy funkcjonują oddzielnie Sieć transmisji danych M Bus S Bus profibus Systemy Automatyki Przemysłowej, modbus BACnet Styki NO/NC System PA CCTV Kontrola dostępu do drzwi i bram Stanowisko rozgłoszeniowe Telefony przenośne Radiotelefony przenośne Służby alarmowe Wizualizacja Cantrala PABX Urządzenia we/wyj. Czujki alarmowe Funkcjonowanie systemów oddzielnie, nie powiązane, nie zintegrowane, dobierane przypadkowo i okazjonalnie

4 CHARAKTERYSTYKA SYSTEMU INTERKOMOWEGO IP PULSE ALPHACOM Nowoczesność zastosowanych rozwiązań parametry AUDIO Zaimplementowany szerokopasmowy kodek audio G.722 zapewnia znakomite parametry akustyczne rozmowy Zaawansowane innowacyjne oprogramowanie dla funkcji: Aktywna Redukcja Hałasu: Aktywna Redukcja Hałasu jest zaimplementowana jako algorytm programowy w stacjach IP STENTOFON. Wydajny procesor DSP znajdujący się w stacji mierzy sygnał mikrofonu i oblicza poziom hałasu w tym sygnale. Bardzo efektywnie usuwa sygnał hałasu, pozostawiając czystą mowę, nawet gdy poziom sygnału mowy znajduje się znacznie poniżej poziomu otaczającego hałasu. Funkcjonalność pierwszorzędna dla zrozumiałości przeprowadzonej rozmowy w warunkach hałasu miejskiego dla interkomów parkingowych, interkomów wzywania pomocy. Regulacja wzakresieod0do36db Dodatkowe informacje: na załączonym dysku CD:, materiały marketingowe, posiadane atesty certyfikaty.

5 JEŻELI CHCESZ ROZMAWIAĆ TO POROZMAWIAJ Z NAMI CHARAKTERYSTYKA SYSTEMU INTERKOMOWEGO IP PULSE ALPHACOM Nowoczesność zastosowanych rozwiązań parametry AUDIO Automatyczna detekcja i analityka dźwięków W listopadzie 2011 roku inżynierowie Zenitel AS oraz Audio Analytic Ltd. zaimplementowali w systemie interkomowym AlphaCom opcjonalne oprogramowanie CoreLogger. Dzięki tej współpracy powstał system bezpieczeństwa na poziomie dotychczasowo niespotykanym. Ta unikalna i innowacyjna integracja techniki audio pozwala w systemie AlphaCom IP automatycznie powiadamiać o kradzieżach samochodu, włamaniach, napadach, aktach agresji (poprzez wykrycie dźwięku alarmu samochodowego, dźwięku rozbitego szkła, podniesionego tonu głosu, krzyku (agresji), wykrycie dźwięku wystrzału z broni palnej). Praktyczne rozwiązanie pozwala wyczulić oraz sparametryzować system na zdarzenia związane z utrzymaniem bezpieczeństwa. Operator może skupić się na najbardziej ważnych faktach, danych i alarmach. Rozwiązanie znakomicie może wspomagać istniejące systemy monitoringu wizyjnego, gdzie zastosowanie systemu kamer nie zawsze jest wystarczające.

6 CHARAKTERYSTYKA SYSTEMU INTERKOMOWEGO IP PULSE ALPHACOM Nowoczesność zastosowanych rozwiązań bezpieczeństwo systemu Redundantny serwer AlpahaCom W dowolnym miejscu sieci można zainstalować serwer o pełnej funkcjonalności serwera podstawowego Podwójne gniazdo Ethernet Każda stacja IP posiada dwa gniazda RJ 45, tym samym stacja pełni rolę switcha zarządzalnego. Stacja interkomowa może się komunikować poprzez dwa oddzielne przewody sieci LAN lub alternatywnie do drugiego portu można podłączyć dowolne urządzenie IP np. kamerę Protokół STENTOFON CCoIP (Critical Communication over IP) Uwzględnia wszystkie potrzeby łączności w sytuacjach krytycznych wykorzystując do tego protokół VoIP. AlphaCom XE został zaprojektowany w oparciu o protokół CCoIP, zapewniający przesyłanie kluczowych informacji takich jak głos i dane. AlphaCom XE zapewnia wysokie bezpieczeństwo w sieci IP poprzez stosowanie wbudowanych mechanizmów zabezpieczających. Do głównych zabezpieczeń należą zabezpieczenie dostępu przy zarządzaniu systemem, oddzielny interfejs konfiguracyjny, wbudowany firewall, V-LAN (IEEE 802.1Q) oraz kontrola dostęp do zasobów sieci (IEEE 802.1X). Kontrola urządzeń interkomowych w czasie rzeczywistym W systemach łączności interkomowej SOS, gdzie stacje mogą być używane sporadycznie, kluczową sprawą jest, aby stacja działała. Z tego względu system interkomowy AlphaCom firmy STENTOFON posiada zaimplementowany system monitorowania linii oraz system testowania tonowego. System monitorowania linii w momencie wykrycia, że stacja interkomowa nie ma połączenia z serwerem (na skutek przecięcia kabla, odłączenia stacji lub uszkodzenia) wysyła wiadomość tekstową do głównego dyspozytora z taką informacją. System testowania tonowego sprawdza, czy w stacji interkomowej działają zarówno mikrofon jak i głośnik. W sytuacji, gdy przynajmniej jeden z tych elementów jest uszkodzony to wysłana zostanie wiadomość tekstowa do głównego dyspozytora z taką informacją. System zaimplementowany jest we wszystkich stacjach głośnomówiących. Dodatkowe informacje: na załączonym dysku CD:, materiały marketingowe, posiadane atesty certyfikaty.

7 CHARAKTERYSTYKA SYSTEMU INTERKOMOWEGO IP PULSE ALPHACOM Nowoczesność zastosowanych rozwiązań integracja z innymi systemami INTEGRACJA Łatwa integracja z innymi systemami bezpieczeństwa Wsparcie dla wielu otwartych protokołów i standardów do zarządzania m.in.: OPC, Microsoft.NET, SNMP, mail, SMS, Syslog, port szeregowy System wizualizacji (graficzna reprezentacja aktualnego stanu każdego urządzenia w systemie oraz możliwość nawiązywania połączeń bezpośrednio z systemu wizualizacji opcja) MOŻLIWOŚĆ PODŁĄCZENIA INNYCH SYSTEMÓW ŁĄCZNOŚCI System interkomowy Pulse AlphaCom może zostać połączony z następującymi systemami: Centrala telefoniczna (analogowa, GSM, ISDN, SIP) Systemem DECT Telefony IP Systemy CCTV Systemy nagłośnienia i PA Systemy Kontroli Dostępu Dodatkowe informacje: na załączonym dysku CD: materiały marketingowe, posiadane atesty certyfikaty.

8 JEŻELI CHCESZ ROZMAWIAĆ TO POROZMAWIAJ Z NAMI Oddziaływanie systemu na środowisko System Pulse AlphaCom to rozwiązanie w pełni zaprojektowane i wykonane w technologii IP. Skutkuje to pozytywnym oddziaływaniem na środowisko naturalne, ponieważ do rozbudowy systemu interkomowego wymagany jest tylko zakup licencji, dzięki czemu nie ma konieczności produkowania i instalacji dodatkowych elementów takich jak karty abonenckie. Fakt ten przyczynia się do oszczędności materiałów i energii oraz pozostałych potrzebnych do wyprodukowania elementów elektroniki. Ostatecznie konieczność utylizacji zużytych elementów elektroniki zostaje znacznie zredukowana. Niebagatelnym atutem środowiskowym jest fakt, że serwery oraz same urządzenia w technologii IP pobierają znacznie mniej energii niż tradycyjne systemy. Przykładowo serwer AlphaCom XE1 dla 552 abonentów IP pobiera zaledwie 4W. Na inwestorze nie jest wymuszany zakup kosztownych układów awaryjnego podtrzymania zasilania. Dodatkową korzyścią w/w technologii jest możliwość zdalnego serwisowania oraz zarządzania systemem, co nie pociąga za sobą wyjazdów serwisowych (koszty delegacji, oszczędność paliwa)

9 Podniesienie poziomu funkcjonalności systemu działania kooperacyjne Zenitel AS Novatel Sp. z o.o. Działania kooperacyjne pomiędzy producentem systemu a jego lokalnym partnerem przyczyniły się do stworzenia nowych aplikacji, produktów oraz kompletnych systemów. Działania te doprowadziły do powstania produkcji eksportowej. Firma Novatel oferując zintegrowany system interkomowy IP Pulse AlphaCom na rynku polskim dostosowała godowymogów i oczekiwań lokalnych użytkowników. Niebagatelną dodatkową korzyścią jest fakt, iż firma Novatel współpracując z polskimi partnerami oraz zlecając wydzielony obszar zadania przyczyniła się do zwiększenia przychodów firm w Polsce. Do wydzielonych zadań zostali zaproszeni: programiści, projektanci, producenci z branży metalowej. Opracowanie i produkcja rejestratora rozmów AlphaRecorder (eksport do Włoch, W. Brytanii, Francja, Grecja). Zaprojektowanie i wyprodukowanie konsol pod panele CRM V (eksport do Norwegii). Produkt wprowadzony do katalogu produktów Zenitel AS

10 Proponowana struktura sieciowego systemu interkomowego wraz z integracją automatyką przemysłową profibus modbus M Bus OPC serwer Microsoft.NET, BACnet SNMP, mail, SMS, S Bus Syslog, port Styki NO/NC szeregowy System PA, CCTV Stanowisko rozgłoszeniowe Kontrola dostępu do drzwi i bram Sieć transmisji danych Interkom Server Czujki alarmowe Urządzenia we/wyj. Radiotelefony przenośne Cantrala PABX Telefony przenośne Wizualizacja Służby alarmowe Stanowisko dyspozytora

11 Zastosowania zintegrowanego systemu interkomowego (przykładowy schemat) Automatyka przemysłowa AlphaCom XE Kontrola dostępu ipbx CCTV BMS

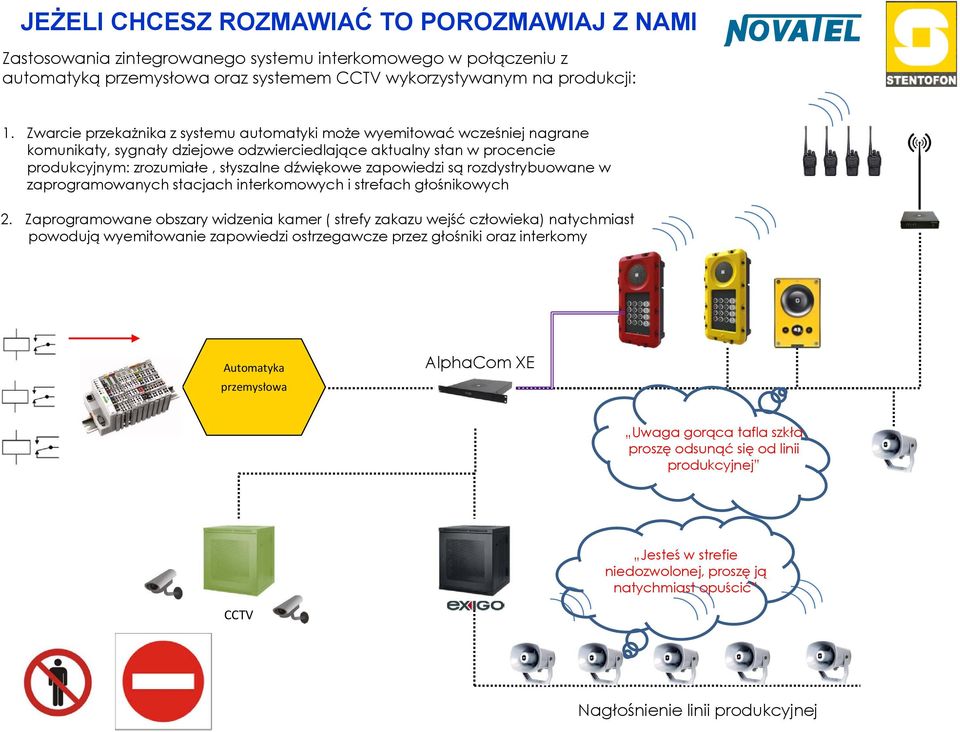

12 Zastosowania zintegrowanego systemu interkomowego w połączeniu z automatyką przemysłowa oraz systemem CCTV wykorzystywanym na produkcji: 1. Zwarcie przekażnika z systemu automatyki może wyemitować wcześniej nagrane komunikaty, sygnały dziejowe odzwierciedlające aktualny stan w procencie produkcyjnym: zrozumiałe, słyszalne dźwiękowe zapowiedzi są rozdystrybuowane w zaprogramowanych stacjach interkomowych i strefach głośnikowych 2. Zaprogramowane obszary widzenia kamer ( strefy zakazu wejść człowieka) natychmiast powodują wyemitowanie zapowiedzi ostrzegawcze przez głośniki oraz interkomy Automatyka przemysłowa AlphaCom XE Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej Jesteś w strefie niedozwolonej, proszę ją natychmiast opuścić CCTV Nagłośnienie linii produkcyjnej

13 Koncepcja interaktywnej kolumny SOS dla punktów zbornych w zakładach podniesienie bezpieczeństwa personelu Kolumna SOS umożliwiająca natychmiastową dwustronna łączność pomiędzy punktem zbornym a dyspozytorem koordynującym akcję ewakuacyjną. Kolumna SOS dodatkowo wyposażona w nagłośnienie PA: Zdalne od dyspozytora Lokalne od kolumny do osób wokół Kolumna wyposażona w kamerę CCTV ( monitoring wizyjny w pobliżu punktu zbornego) Kolumna SOS wyposażona w czytnik kontroli dostępu KD dla wstępnego zliczenia osób zebranych wokół punktu Zbornego. Tradycyjny punk zborczy na zakładzie Zakładowa sieć LAN Stanowisko dyspozytora zakładu

14 Wybrane urządzenia wprowadzone na rynek w 2014 w ramach systemu AlphacomExigo Staje interkomowe Turbine Industrial Kontroler i wzmacniacz Exigo Moduł TKIS1 do dowolnej zabudowy np. kolumny SOS (punkty zborcze) Panel wywoławczy Exigo Przemysłowe panele wywoławczy Exigo

15 Funkcjonalność oraz estetyka systemu (wybrane elementy) Zintegrowane głośniki z wzmacniaczem IP Głośnik tubowy IP Podłączane bezpośrednio do sieci IP Moc: 10 W SPL 104 db / 1kHz: 94 db Pasmo akustyczne: 200 Hz 7 khz Zasilanie: PoE Głośnik sufitowy IP Zastosowanie wszędzie tam, gdzie potrzebna jest mikro-strefa nagłośnieniowa Dodatkowe informacje: na załączonym dysku CD: nagrody i wyróżnienia, materiały marketingowe, posiadane atesty, certyfikaty.

16 Dziękuję za uwagę W przypadku dodatkowych pytań proszę o kontakt Adam Gregorczyk Tel. kom adamg@novatel.pl
