1 Przemysłowe systemy łączności dla utrzymania ruchu. maj

2 Warunki spotykane w zakładach przemysłowych 1. Oddziaływanie warunków atmosferycznych 2. Hałas 3. Zapylenie 4. Strefy zagrożone wybuchem 5. Pomieszczenia czyste, sterylne Clean room 6. Duźe odległości rozproszone obszary Rozwiązanie problemów PROBLEM?? 1. Stopień ochrony IP min Wysoka głośność urządzenia i Aktywna Redukcja Hałasu 3. Urządzenia do stref przeciwwybuchowych 4. Urządzenia do stref czystych, możliwość dezynfekcji 5. Wykorzystanie sieci LAN (bezpośredni styk RJ 45) 2

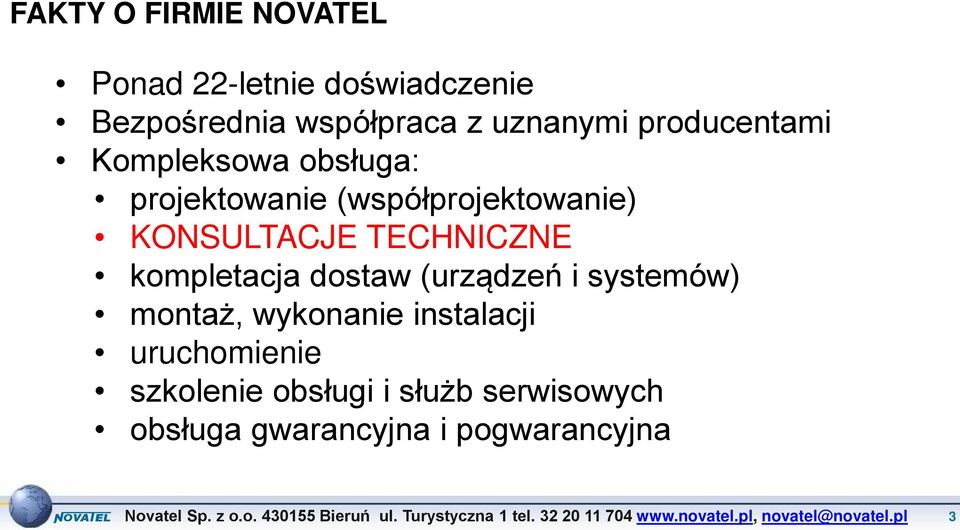

3 FAKTY O FIRMIE NOVATEL Ponad 22-letnie doświadczenie Bezpośrednia współpraca z uznanymi producentami Kompleksowa obsługa: projektowanie (współprojektowanie) KONSULTACJE TECHNICZNE kompletacja dostaw (urządzeń i systemów) montaż, wykonanie instalacji uruchomienie szkolenie obsługi i służb serwisowych obsługa gwarancyjna i pogwarancyjna 3

4 KONSUTACJE TECHNICZNE Opracowanie Dokumentu Zabezpieczenia przed Wybuchem (DZPW) Klasyfikacja Stref Zagrożenia Wybuchem Badanie charakterystyk pyłów Opracowanie analizy SIL i HAZOP (Safety Integrity Level, Hazard and Operability Study) (analiza zagrożeń i zdolności operacyjnych wykorzystywana najczęściej do oceny ryzyka procesowego) Przygotowanie koncepcji prewencji przeciwwybuchowej Obliczenia wytrzymałościowe dla urządzeń Ekspertyzy dla: pyłów, gazów i par Przeprowadzenie certyfikacji CE dla maszyn i urządzeń Sporządzenie instrukcji bezpieczeństwa pożarowego Uzgodnienia ppoż. Dokumentacji Szkolenia i seminaria o tematyce ATEX 4

5 Najczęściej spotykane systemy łączności w przemyśle Telefony stacjonarne biurowe, przemysłowe bezprzewodowe Interkomy Radiotelefony Nagłośnienie Inne systemy w zakładzie Automatyka CCTV P. Poż Alarmowy Najczęściej pracujące oddzielnie, nie powiązane, nie zintegrowane 5

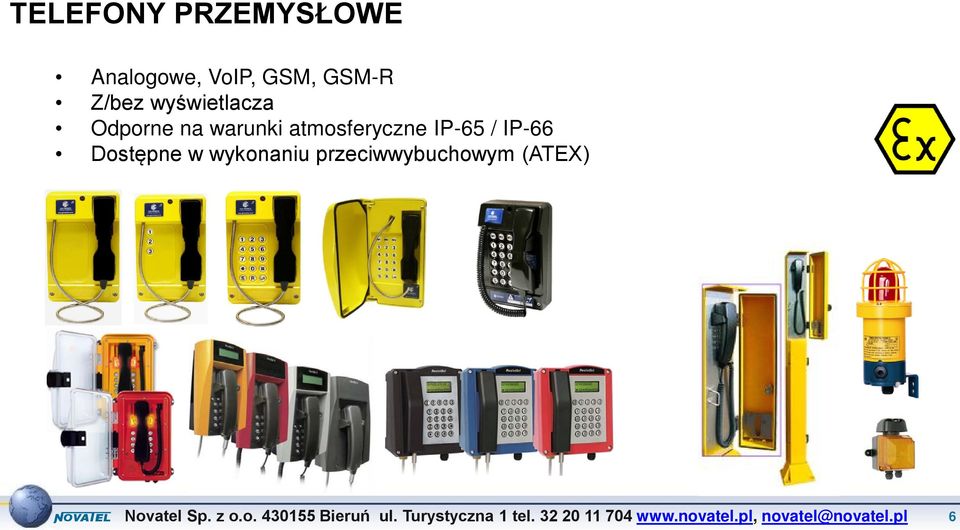

6 TELEFONY PRZEMYSŁOWE Analogowe, VoIP, GSM, GSM-R Z/bez wyświetlacza Odporne na warunki atmosferyczne IP-65 / IP-66 Dostępne w wykonaniu przeciwwybuchowym (ATEX) 6

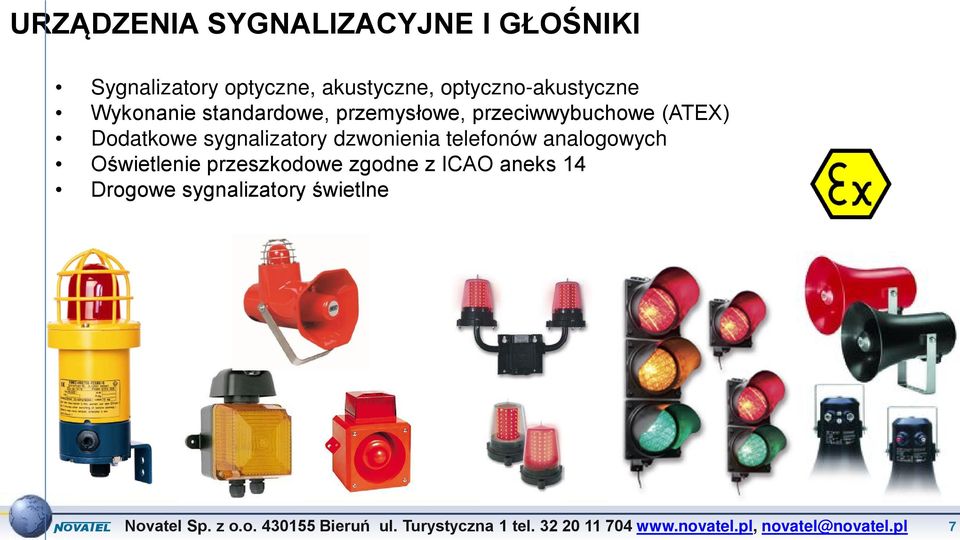

7 URZĄDZENIA SYGNALIZACYJNE I GŁOŚNIKI Sygnalizatory optyczne, akustyczne, optyczno-akustyczne Wykonanie standardowe, przemysłowe, przeciwwybuchowe (ATEX) Dodatkowe sygnalizatory dzwonienia telefonów analogowych Oświetlenie przeszkodowe zgodne z ICAO aneks 14 Drogowe sygnalizatory świetlne 7

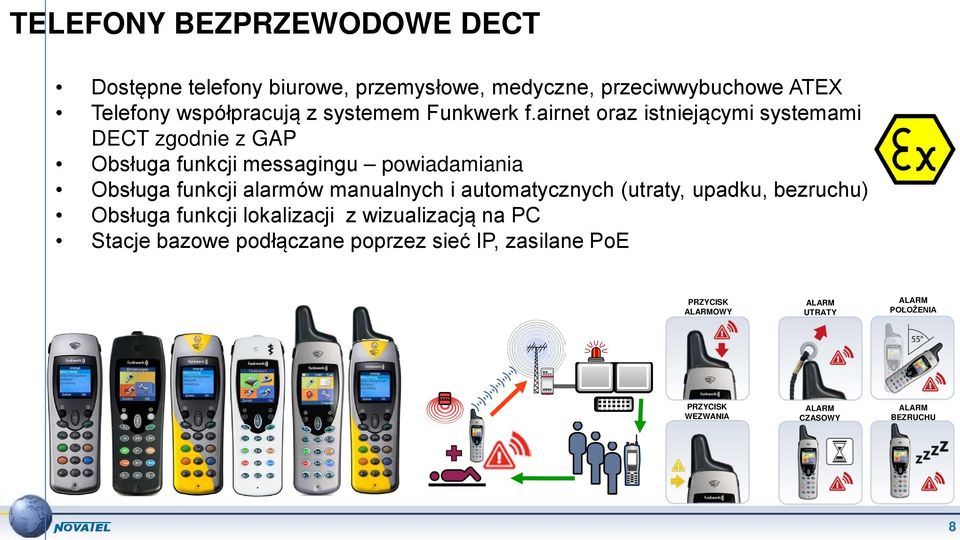

8 TELEFONY BEZPRZEWODOWE DECT Dostępne telefony biurowe, przemysłowe, medyczne, przeciwwybuchowe ATEX Telefony współpracują z systemem Funkwerk f.airnet oraz istniejącymi systemami DECT zgodnie z GAP Obsługa funkcji messagingu powiadamiania Obsługa funkcji alarmów manualnych i automatycznych (utraty, upadku, bezruchu) Obsługa funkcji lokalizacji z wizualizacją na PC Stacje bazowe podłączane poprzez sieć IP, zasilane PoE PRZYCISK ALARMOWY ALARM UTRATY ALARM POŁOŻENIA PRZYCISK WEZWANIA ALARM CZASOWY ALARM BEZRUCHU 8

9 SYSTEM INTERKOMOWY Szeroka gama stacji interkomowych Rozwiązanie serwerowe i bezserwerowe Bogata funkcjonalność Możliwość podłączenia interkomów analogowych cyfrowych i IP Wbudowane funkcje monitorowania i nadzoru (centralny monitoring, test linii, test tonowy) Zaawansowane funkcje bezpieczeństwa (redundantne serwery, nagrywanie rozmów) 9

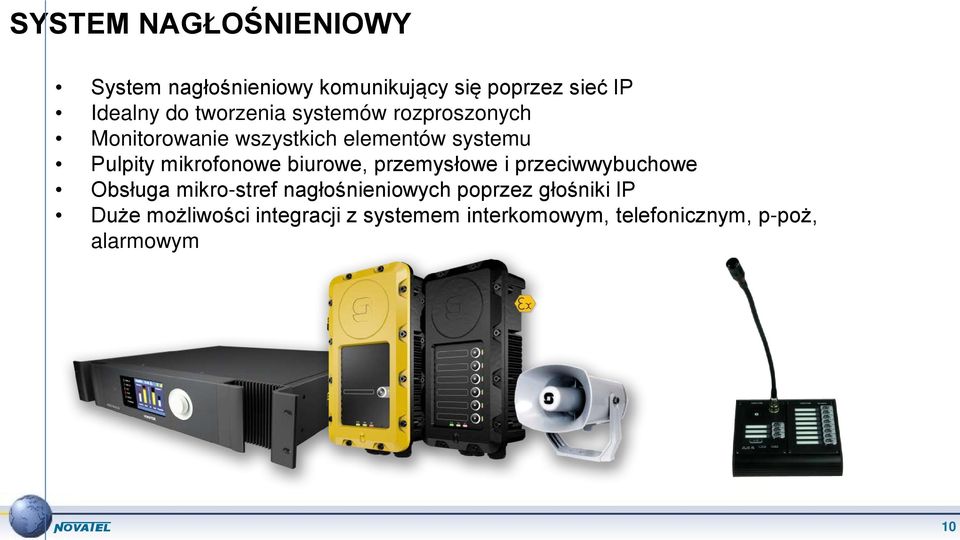

10 SYSTEM NAGŁOŚNIENIOWY System nagłośnieniowy komunikujący się poprzez sieć IP Idealny do tworzenia systemów rozproszonych Monitorowanie wszystkich elementów systemu Pulpity mikrofonowe biurowe, przemysłowe i przeciwwybuchowe Obsługa mikro-stref nagłośnieniowych poprzez głośniki IP Duże możliwości integracji z systemem interkomowym, telefonicznym, p-poż, alarmowym 10

11 JAK SIĘ KOMUNIKUJEMY Połączenia indywidualne (w trybie PRYWATNYM / OTWARTYM) Priorytety wywołania (przerwanie połączenia o niższym priorytecie) Tryb rozmowy duplex / simplex / manualny (Push To Talk PTT) Grupy dzwonienia (jednoczesne dzwonienie do grupy stacji interkomowych) Wywołanie ogólne (komunikat nagłośnieniowy do wszystkich stacji interkomowych w systemie) Wywołanie grupowe (komunikat nagłośnieniowy do grupy stacji interkomowych w systemie, każdy interkom może należeć do dowolnej liczby grup wywołań) Odpowiedź na wywołanie (rozmowa indywidualna z osobą nadającą komunikat) Konferencja Simplexowa Konferencja Duplexowa 11

12 SYSTEM INTERKOMOWY Bardzo duże możliwości integracyjne 12

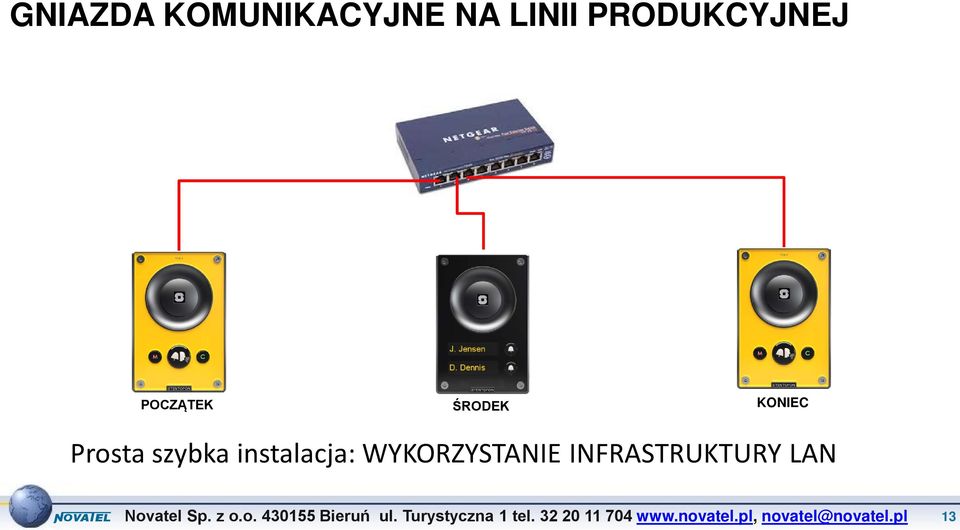

13 GNIAZDA KOMUNIKACYJNE NA LINII PRODUKCYJNEJ POCZĄTEK ŚRODEK KONIEC Prosta szybka instalacja: WYKORZYSTANIE INFRASTRUKTURY LAN 13

14 INTERKOM WAGOWY Krótki opis aplikacji: Zastosowano 3 interkomy: jeden wewnętrzny w pomieszczeniu ważenia pojazdów, oraz dwa interkomy zewnętrzne Turbine po jednym na wjeździe i wyjeździe stanowiska wagowego. Osiągnięto bardzo dobrą komunikację pomiędzy wagowym a kierowcą. Interkom Turbine z głośnością do 105dB z aktywną redukcją hałasu niwelujący hałas silnika samochodu ciężarowego diametralnie poprawiły komfort i szybkość obsługi czynności wagowych. Wysoki stopień IP 66 zabezpieczenia przed wpływem warunków środowiskowych jest dodatkowym atutem przemawiającym za zastosowaniem rozwiązania PULSE w ciężkich warunkach przemysłowych. 14

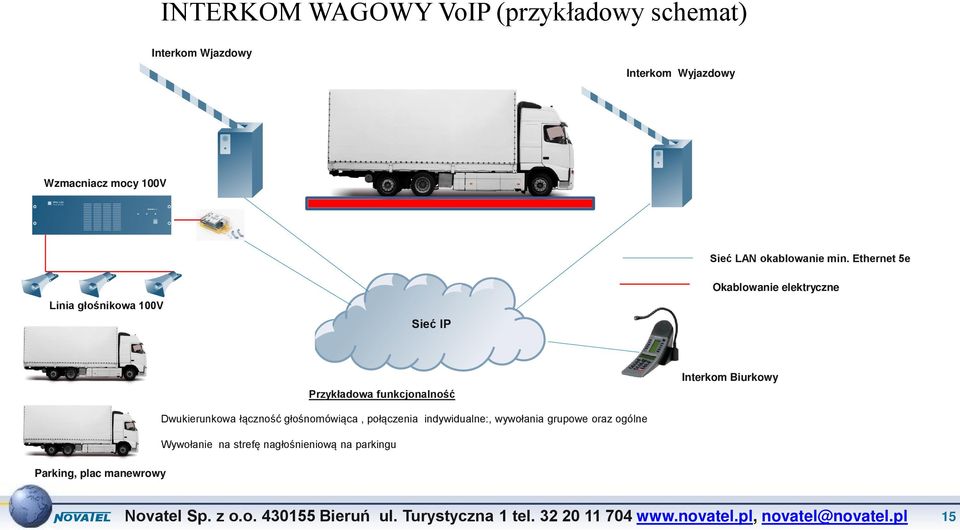

15 INTERKOM WAGOWY VoIP (przykładowy schemat) Interkom Wjazdowy Interkom Wyjazdowy Wzmacniacz mocy 100V VPA-120 POWER AMPLIFIER Sieć LAN okablowanie min. Ethernet 5e Linia głośnikowa 100V Sieć IP Okablowanie elektryczne Przykładowa funkcjonalność Interkom Biurkowy Parking, plac manewrowy Dwukierunkowa łączność głośnomówiąca, połączenia indywidualne:, wywołania grupowe oraz ogólne Wywołanie na strefę nagłośnieniową na parkingu 15

16 POWER AMPLIFIER Przykład zastosowanie modułu SIP do celów nagłośnienia z (poziomu centrali serwera SIP) Linia głośnikowa 100V WY 0dB VPA-120 PoE Wzmacniacz mocy 100V Serwer SIP Wyjście 10W,8 ohm Linia głośnikowa do 10W 8 Ohm LAN 16

17 SYSTEM INTERKOMOWY STREFA BRUDNA STREFA STERYLNA CLEAN ROOM Sterowanie otwarcie drzwi tzw ŚLUZA Logiczne otwieranie rygli zamków Interkom sterylny OR IP Certyfikat PZH, zgodność z ISO , ISO Designation 5 Interkom biurkowy PoE LAN PoE 17

18 Integracja radiotelefonów i systemu interkomowego Korzyści: - Znaczne powiększenie zasięgu - Odciążenie kanału - Zwiększona funkcjonalność w ramach systemu interkomowego 18

19 JAK SIĘ KOMUNIKUJEMY??? 19

20 POŁĄCZENIA INDYWIDUALNE 20

21 WYWOŁANIA GRUPOWE 21

22 GRUPA DZWONIENIA 22

23 SYSTEM ŁĄCZNOŚCI Z PODŁĄCZENIEM DO AUTOMATYKI Automatyka przemysłowa AlphaCom XE Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej 23

24 SYSTEM ŁĄCZNOŚCI Z PODŁĄCZENIEM DO CCTV AlphaCom XE CCTV Jesteś w strefie niedozwolonej, proszę ją natychmiast opuścić Jesteś w strefie niedozwolonej, proszę ją natychmiast opuścić 24

25 PUNKTY ZBORNE Kolumna SOS umożliwiająca natychmiastową dwustronna łączność pomiędzy punktem zbornym a dyspozytorem koordynującym akcję ewakuacyjną. Kolumna SOS dodatkowo wyposażona w nagłośnienie: - Zdalne od dyspozytora - Lokalne od kolumny do osób wokół Kolumna wyposażona w kamerę CCTV ( monitoring wizyjny w pobliżu punktu zbornego) Kolumna SOS wyposażona w czytnik kontroli dostępu KD dla wstępnego zliczenia osób zebranych wokół punktu zbornego. Tradycyjny punk zborny Stanowisko dyspozytora 25

26 SYSTEM LOKALIZACJI RTLS I POWIADAMIANIA WI-FI Umożliwia lokalizację tagów z wykorzystaniem sieci Wi-Fi Wizualizacja na planach obiektu, dostępna poprzez przeglądarkę internetową Szeroki wybór lokalizatorów dla personelu, urządzeń Dostępne czujniki stałego pomiaru temperatury i wilgotności System zapewnia: Lokalizacje i zarządzanie urządzeniami i sprzętem Bezpieczeństwo personelu i optymalizacja pracy Pomiar i monitorowanie warunków środowiskowych 26

27 ZINTEGROWANA PLATFORMA ALARMOWANIA I POWIADAMIANIA Unikalna platforma integrująca systemy komunikujące i alarmujące Posiada interfejsy do wielu systemów różnych producentów m.in. systemów przyzywowych, interkomowych, telefonicznych, DECT, tel. Wi-Fi, pagerowych, radiotelefonicznych, lokalizacji, SMS, Moduły oprogramowania m.in. raportowanie, wizualizacja Umożliwia tworzenie strumieni przepływu informacji i alarmowania Posiada dedykowaną aplikację na smartphony tablety (android, ios, WP8) 27

28 FloWire przedłużenie zasięgu sieci LAN STENTOFON FloWire pozwala na przesyłanie sygnału IP i zasilania po 1 parze przewodu. Maksymalna odległość do 1 km (zależy od przewodu). Do 10 modułów FloWire może zostać podłączonych do 2 żyłowej magistrali Możliwość wykorzystania istniejącej infrastruktury kablowej znaczna redukcja kosztów instalacji Konwerter FloWire współpracuje z dowolnym urządzeniem sieci LAN typu np. kamera IP, telefon IP, interkom IP, sterowniki przemysłowe IP. Temperatura pracy: od -20 C do +55 C C 28

29 FloWire przedłużenie zasięgu sieci LAN STENTOFON 29

30 DZIĘKUJĘ ZA UWAGĘ AdamGregorczyk Jeżeli chcesz rozmawiać to porozmawiaj z nami NOVATEL Sp. z o.o. ul. Turystyczna Bieruń tel.: fax.: www: novatel@novatel.pl 30
